背压阀的工作原理及应用一、背压阀的定义背压阀，也称为反向阀、防逆流阀，是一种用于控制流体单向流动的阀门。

它可以自动防止流体在管道系统中逆流，同时能有效地保持管道内的压力稳定。

背压阀通常由阀体、阀芯和阀座组成，利用阀芯和阀座之间的相对运动来控制流体的通断。

二、背压阀的工作原理背压阀的工作原理基于阀芯和阀座之间的相对运动。

当流体从阀芯的一侧流入阀体时，阀芯会受到流体压力的作用，向上移动。

当流体压力超过设定的背压阀开启压力时，阀芯与阀座之间的间隙开始打开，流体得以通过。

当流体压力低于设定的背压阀开启压力时，阀芯会受到弹簧力的作用，向下移动，使阀芯与阀座之间的间隙关闭，阻止流体逆流。

三、背压阀的应用背压阀广泛应用于各类管道系统，特别是在需要控制流动方向并保持压力稳定的场合。

1. 污水处理系统在污水处理系统中，背压阀常被用于控制污水流向。

它可以避免污水倒流到处理设备中，确保整个系统的运行正常。

2. 泵站在泵站中，背压阀被用作逆止阀，用于控制泵站输送的流体在管道中的流向。

当泵站停止工作时，背压阀能够有效地防止流体逆流，保护泵站设备。

3. 热水系统背压阀在热水系统中也有广泛的应用。

热水系统中的背压阀通常被用于控制热水的流向，确保热水能够按需供应，并防止热水逆流导致系统故障。

4. 工业生产过程在工业生产中，背压阀被用于各种流体管道系统，如化工生产、石油化工、食品加工等。

它可以保持管道系统内的压力稳定，确保生产过程的正常进行。

四、背压阀的优点使用背压阀有以下几个优点：•防止逆流：背压阀能有效地防止流体逆流，确保管道系统的正常运行。

•保持压力稳定：背压阀能够调节流体压力，保持管道系统内的压力稳定。

•节约能源：通过控制流体的逆流，背压阀可以节约能源，提高系统的效率。

•结构简单：背压阀结构简单，安装维护方便。

五、总结背压阀是一种用于控制流体单向流动的阀门，具有防止逆流和保持压力稳定的功能。

它在污水处理系统、泵站、热水系统和工业生产过程等场合发挥着重要作用。

背压阀工作原理背压阀是一种常用的流体控制装置，它可以用于调节流体的压力和流量。

背压阀主要由阀体、阀芯、弹簧、调节螺母等部件组成。

下面将详细介绍背压阀的工作原理。

1. 工作原理概述背压阀是一种通过调节阀芯的开度来控制流体压力的装置。

当流体通过背压阀时，阀芯根据压力差的变化，自动调节开度以保持设定的背压。

当流体压力超过设定的背压值时，阀芯会自动打开，允许流体通过；当流体压力低于设定的背压值时，阀芯会自动关闭，阻挠流体通过。

2. 工作原理详解背压阀内部的阀芯通过弹簧与调节螺母连接，阀芯的开度可以通过调节螺母来改变。

当流体压力超过设定的背压值时，背压阀的阀芯会受到上游流体的作用力，逐渐打开，流体可以通过阀体进入下游系统。

当流体压力低于设定的背压值时，弹簧的作用力会使阀芯逐渐关闭，阻挠流体通过。

背压阀的开度与流体压力之间存在一定的关系。

当流体压力增大时，阀芯的开度也会增大，从而增加流体通过的量；当流体压力减小时，阀芯的开度会减小，从而减少流体通过的量。

这种通过调节阀芯开度来控制流体压力的方式，使背压阀能够稳定地控制流体系统的背压。

3. 工作原理示意图为了更好地理解背压阀的工作原理，下面是一个简单的示意图：```_______ _______| | | || | | |____| |____| |____| || 背压阀 ||______________________________|```在示意图中，上方代表上游系统，下方代表下游系统。

背压阀位于上游系统与下游系统之间。

当上游系统的流体压力超过设定的背压值时，阀芯会打开，流体可以通过背压阀进入下游系统。

当上游系统的流体压力低于设定的背压值时，阀芯会关闭，阻挠流体通过。

4. 工作原理的应用背压阀在工业生产中有着广泛的应用。

它可以用于控制流体系统的压力，保持系统的背压稳定。

背压阀常用于蒸汽系统、液压系统、燃气系统等场合，用于控制流体的压力和流量。

在蒸汽系统中，背压阀可以用于控制蒸汽发生器的背压，保持蒸汽系统的稳定运行。

背压阀工作原理引言概述：背压阀是一种常见的流体控制装置，它在流体管路中起到控制流体压力的作用。

本文将详细介绍背压阀的工作原理，包括其结构组成和工作原理的五个方面。

一、背压阀的结构组成1.1 阀体和阀盖：背压阀的主体部份由阀体和阀盖组成。

阀体通常采用铸铁或者不锈钢材料制成，具有良好的耐压性能。

阀盖则用于固定阀芯和密封阀体。

1.2 阀芯：背压阀的阀芯是控制流体流动的关键部件。

阀芯通常由不锈钢或者铜制成，具有良好的耐腐蚀性和密封性能。

1.3 弹簧：背压阀中的弹簧用于控制阀芯的开启和关闭。

弹簧的弹性可以根据需要进行调整，以实现不同压力下的流体控制。

二、背压阀的工作原理2.1 压力调节：背压阀通过调节阀芯的开启程度来控制流体的流动压力。

当流体压力超过设定值时，阀芯会自动关闭，阻挠流体继续流动，从而起到调节压力的作用。

2.2 流体平衡：背压阀在工作时，通过调节阀芯的位置，使得阀前和阀后的压力保持平衡。

当阀前压力增大时，阀芯会自动打开，允许流体流动，以保持压力平衡。

2.3 流量控制：背压阀还可以根据需要控制流体的流量。

通过调节阀芯的开启程度，可以改变流体通过阀体的截面积，从而控制流量大小。

三、背压阀的应用领域3.1 石油化工：背压阀广泛应用于石油化工领域，用于控制流体的压力和流量，保证生产过程的稳定性和安全性。

3.2 供水系统：背压阀在供水系统中起到调节水压和保护设备的作用。

通过控制阀芯的开启程度，可以有效控制水流的压力和流量。

3.3 污水处理：背压阀在污水处理系统中用于控制污水的流动和压力，防止污水倒流和管道阻塞。

四、背压阀的优点4.1 简单可靠：背压阀的结构简单，使用可靠，不易浮现故障。

4.2 自动调节：背压阀能够根据流体压力的变化自动调节阀芯的开启程度，实现自动控制。

4.3 耐腐蚀性强：背压阀通常采用耐腐蚀材料制成，能够适应不同流体的工作环境。

五、背压阀的注意事项5.1 定期维护：背压阀在使用过程中需要定期进行维护，清洁阀芯和阀座，以保证其正常工作。

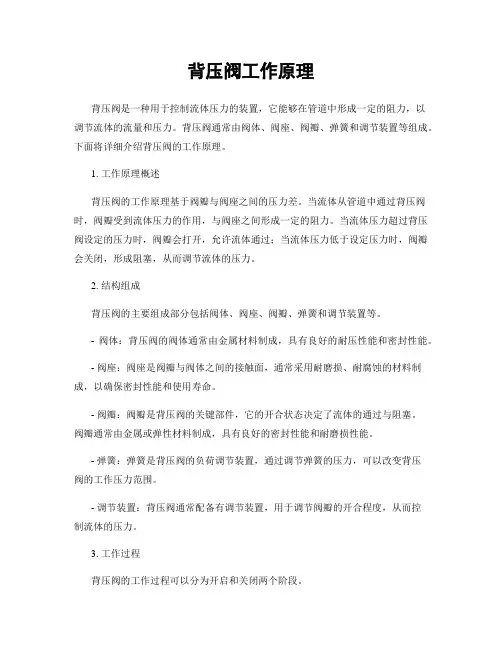

背压阀工作原理背压阀是一种用于控制流体压力的装置，它能够在管道中形成一定的阻力，以调节流体的流量和压力。

背压阀通常由阀体、阀座、阀瓣、弹簧和调节装置等组成。

下面将详细介绍背压阀的工作原理。

1. 工作原理概述背压阀的工作原理基于阀瓣与阀座之间的压力差。

当流体从管道中通过背压阀时，阀瓣受到流体压力的作用，与阀座之间形成一定的阻力。

当流体压力超过背压阀设定的压力时，阀瓣会打开，允许流体通过；当流体压力低于设定压力时，阀瓣会关闭，形成阻塞，从而调节流体的压力。

2. 结构组成背压阀的主要组成部分包括阀体、阀座、阀瓣、弹簧和调节装置等。

- 阀体：背压阀的阀体通常由金属材料制成，具有良好的耐压性能和密封性能。

- 阀座：阀座是阀瓣与阀体之间的接触面，通常采用耐磨损、耐腐蚀的材料制成，以确保密封性能和使用寿命。

- 阀瓣：阀瓣是背压阀的关键部件，它的开合状态决定了流体的通过与阻塞。

阀瓣通常由金属或弹性材料制成，具有良好的密封性能和耐磨损性能。

- 弹簧：弹簧是背压阀的负荷调节装置，通过调节弹簧的压力，可以改变背压阀的工作压力范围。

- 调节装置：背压阀通常配备有调节装置，用于调节阀瓣的开合程度，从而控制流体的压力。

3. 工作过程背压阀的工作过程可以分为开启和关闭两个阶段。

- 开启阶段：当管道中的流体压力超过背压阀设定的压力时，阀瓣受到压力的作用，逐渐打开。

此时，流体可以通过阀瓣与阀座之间的间隙，流动到下游管道中，从而降低管道中的压力。

- 关闭阶段：当流体压力降低到背压阀设定的压力以下时，弹簧的作用力将阀瓣推向阀座，形成阻塞。

此时，阀瓣与阀座之间的间隙被封闭，阻止了流体的进一步流动，从而增加管道中的压力。

4. 工作特点背压阀具有以下几个工作特点：- 调节流体压力：背压阀通过调节阀瓣的开启程度，可以控制流体的压力，从而满足管道系统的要求。

- 稳定性好：背压阀采用弹簧负荷调节装置，可以在一定范围内稳定控制流体压力，具有较好的稳定性。

背压阀的原理介绍
背压阀有两种，气动式背压阀及手动型（L型可调节）背压阀，主要由阀芯、膜片、进出口、进气接口及壳体等组成。

其中L型可调节背压阀是由L型柱塞阀改制而成，即将柱塞阀芯换成膜片阀芯，该背压阀可根据系统管道的压力要求，人工进行调节。

背压阀的工作原理
背压阀是通过弹簧的弹力来工作的。

为背压阀的两端管路提供压力差。

防止虹吸现象发生，消除投加点压力波动所引起的投加量变化，与其他管路元件如脉动阻尼器等配合使用才能发挥效用。

背压阀在泵排出冲程，液体顶开隔膜，通过背压阀；在泵的吸入冲程，在弹簧的作用下膜片关闭通道，使泵泵与背压阀之间保持一定的压力。

在排液口低于溶药箱液位的系统中，当泵停止工作后，管路会形成虹吸管，液体有可能通过泵的单向阀，形成泄漏。

所以必要在管路中安装一个背压阀，当泵流量为零时，自动关闭管路，使之不能形成虹吸管。

常用在计量泵出口瞬时压力可能会低于入口压力的系统上，一般情况下。

泵出口压力低于0.3MPa或泵入口压力差低于0.3MPa便需安装背压阀。

在泵与背压阀之间能安装有缓冲器，这样会显著提高背压阀的性能。

缓冲器会平滑掉泵产生的大部分脉冲，是背压阀保持在常开状态，避免了背压阀随泵的冲程频繁的开启与关闭；隔膜会保持在平衡位置。

缓冲器不但能明显的减轻背压阀运动部分的磨损，还能使管路内的液体以接近恒定的速度流动。

对于大多数计量泵，吸入管和排出管内的流速呈脉动波形，由于管内液体脉动产生的加速度，有时会使管路内液柱的惯性力所造成的压力超过泵的有效压差；
则使单向阀提前开启或延后关闭，使液体自动流出，出现了实际排量大于理论排量的现象，这种现象被称为过流现象。

背压阀型号和技术参数背压阀是一种用于控制流体压力的阀门，常见于液压系统、蒸汽系统、化工系统等领域。

本文将介绍背压阀的型号和技术参数。

一、背压阀的分类根据结构形式，背压阀可以分为直通式背压阀、角式背压阀和直角式背压阀。

1. 直通式背压阀：流体从进口侧直接通过阀门，出口侧则设置有调节装置，可以调节出口侧的流量和压力。

2. 角式背压阀：进口和出口在同一平面上，中间设置一个转角，使流体在转角处发生扩散和减速，从而达到减小流量和控制出口侧压力的目的。

3. 直角式背压阀：进口和出口呈直角相交，在转弯处设置了一个调节装置，可以调节出口侧的流量和压力。

二、常见型号及技术参数1. ZJHP型高精度电动调节型直通式背压阀该型号是一种高精度电动调节型直通式背压阀。

其主要技术参数如下：- 进口与出口口径：DN15~DN200- 额定压力：PN16~PN40- 介质温度：-20℃~+200℃- 流量范围：0.5m³/h~1200m³/h- 最大压差：1.6MPa该型号背压阀适用于石油、化工、冶金等行业的控制系统中，可实现高精度的流量和压力控制。

2. JZ型角式背压阀该型号是一种角式背压阀，其主要技术参数如下：- 进口与出口口径：DN15~DN300- 额定压力：PN16~PN40- 介质温度：-20℃~+200℃- 流量范围：0.5m³/h~1200m³/h- 最大压差：1.6MPa该型号背压阀适用于化工、石油、医药等行业的流体控制系统中，具有结构简单、维护方便等特点。

3. TB型直角式背压阀该型号是一种直角式背压阀，其主要技术参数如下：- 进口与出口口径：DN15~DN500- 额定压力：PN16~PN40- 介质温度：-20℃~+200℃- 流量范围：0.5m³/h~1200m³/h- 最大压差：1.6MPa该型号背压阀适用于石油、化工、冶金等行业的流体控制系统中，具有结构紧凑、安装方便等特点。

背压阀工作原理背压阀是一种常用的控制阀门，用于控制流体在管道中的压力。

它的主要作用是调节流体的压力，以保持管道系统的稳定运行。

在本文中，我们将详细介绍背压阀的工作原理及其应用。

一、背压阀的基本结构和组成部分背压阀由阀体、阀盖、阀芯、弹簧、调节螺母、密封垫等组成。

阀体和阀盖通常由铸铁或钢材制成，具有良好的耐压性能。

阀芯是背压阀的关键部件，它通过上下移动来控制流体的通断。

弹簧用于提供背压阀的开启和关闭力，调节螺母用于调整弹簧的压力，密封垫则用于保持阀门的密封性能。

二、背压阀的工作原理背压阀的工作原理基于流体力学原理。

当流体通过背压阀时，阀芯会受到流体的压力作用，从而产生一个力矩。

当流体压力小于背压阀设定的压力时，阀芯会受到弹簧的作用，向下移动，使流体得以通过。

当流体压力超过背压阀设定的压力时，阀芯会受到流体的压力作用，向上移动，阻止流体通过。

三、背压阀的应用1. 管道系统的压力控制：背压阀可用于控制管道系统的压力，使其保持在设定的范围内。

当管道系统的压力超出设定值时，背压阀会自动关闭，阻止流体继续进入管道，从而保护管道系统的安全运行。

2. 泵站的压力调节：背压阀可用于调节泵站的出口压力，确保泵站的稳定运行。

当泵站的出口压力超过设定值时，背压阀会自动打开，使部分流体回流到泵站，从而降低出口压力。

3. 热水供应系统的稳定性：背压阀可用于热水供应系统，通过控制热水的流量和压力，保持系统的稳定性。

当热水供应系统的压力过高时，背压阀会自动打开，使部分热水回流到热水锅炉，从而降低系统的压力。

四、背压阀的优点和注意事项1. 优点：- 简单可靠：背压阀结构简单，使用可靠，不易出现故障。

- 自动控制：背压阀能够根据流体压力的变化自动调节阀门的开启和关闭，无需人工干预。

- 稳定性好：背压阀能够保持管道系统的稳定运行，防止压力过高或过低对系统造成损坏。

2. 注意事项：- 定期维护：背压阀需要定期检查和维护，确保其正常工作。

背压阀工作原理标题：背压阀工作原理引言概述：背压阀是一种常见的流体控制装置，用于调节流体系统中的压力。

它的工作原理是通过控制流体的流动速度和方向来维持系统内的压力稳定。

本文将详细介绍背压阀的工作原理，包括其结构、工作原理及应用。

一、结构1.1 背压阀的主要组成部份背压阀通常由阀体、阀芯、弹簧、调节螺母等部份组成。

阀体是背压阀的外壳，内部安装有阀芯和弹簧，通过调节螺母可以改变阀芯的位置，从而调节流体的流量。

1.2 阀芯的作用阀芯是背压阀的核心部件，通过挪移阀芯的位置来控制流体的流动速度和方向。

阀芯通常由金属或者橡胶制成，具有良好的密封性和耐磨性。

1.3 弹簧的作用弹簧是背压阀中的一个重要部件，它的作用是通过恢复力来使阀芯保持在设定的位置，从而保持系统内的压力稳定。

二、工作原理2.1 开启状态当流体进入背压阀时，阀芯会受到流体的压力作用而上升，打开阀门，流体可以顺利通过背压阀。

2.2 关闭状态当系统内的压力超过设定值时，阀芯会受到弹簧的作用而下降，关闭阀门，阻挠流体继续进入系统，从而保持系统内的压力稳定。

2.3 调节流量通过调节螺母可以改变阀芯的位置，从而调节流体的流量，使系统内的压力保持在设定的范围内。

三、应用3.1 水泵系统背压阀常用于水泵系统中，用于调节水流的流量和压力，保护水泵不受过载损坏。

3.2 空气压缩机在空气压缩机中，背压阀可以控制压缩空气的流量和压力，保护设备不受过载损坏。

3.3 油气管道在油气管道中，背压阀可以调节油气的流动速度和方向，保持管道内的压力稳定，避免泄漏和爆炸事故的发生。

四、优缺点4.1 优点背压阀结构简单、可靠性高，能够有效控制系统内的压力，保护设备不受过载损坏。

4.2 缺点背压阀的调节范围有限，不能适应所有流体系统的需求，需要根据具体情况选择合适的类型和规格。

4.3 发展趋势随着科技的进步，背压阀的性能和功能不断提升，未来有望在更广泛的领域得到应用。

五、结论背压阀是一种重要的流体控制装置，其工作原理简单而有效。

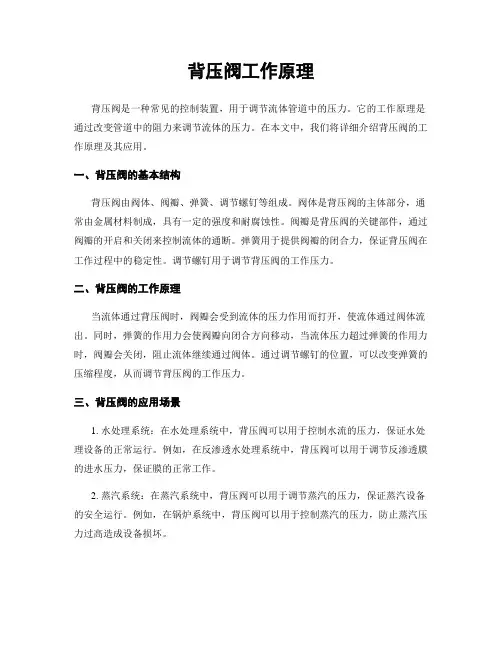

背压阀工作原理背压阀是一种常见的控制装置，用于调节流体管道中的压力。

它的工作原理是通过改变管道中的阻力来调节流体的压力。

在本文中，我们将详细介绍背压阀的工作原理及其应用。

一、背压阀的基本结构背压阀由阀体、阀瓣、弹簧、调节螺钉等组成。

阀体是背压阀的主体部分，通常由金属材料制成，具有一定的强度和耐腐蚀性。

阀瓣是背压阀的关键部件，通过阀瓣的开启和关闭来控制流体的通断。

弹簧用于提供阀瓣的闭合力，保证背压阀在工作过程中的稳定性。

调节螺钉用于调节背压阀的工作压力。

二、背压阀的工作原理当流体通过背压阀时，阀瓣会受到流体的压力作用而打开，使流体通过阀体流出。

同时，弹簧的作用力会使阀瓣向闭合方向移动，当流体压力超过弹簧的作用力时，阀瓣会关闭，阻止流体继续通过阀体。

通过调节螺钉的位置，可以改变弹簧的压缩程度，从而调节背压阀的工作压力。

三、背压阀的应用场景1. 水处理系统：在水处理系统中，背压阀可以用于控制水流的压力，保证水处理设备的正常运行。

例如，在反渗透水处理系统中，背压阀可以用于调节反渗透膜的进水压力，保证膜的正常工作。

2. 蒸汽系统：在蒸汽系统中，背压阀可以用于调节蒸汽的压力，保证蒸汽设备的安全运行。

例如，在锅炉系统中，背压阀可以用于控制蒸汽的压力，防止蒸汽压力过高造成设备损坏。

3. 液压系统：在液压系统中，背压阀可以用于调节液压油的压力，控制液压设备的运行。

例如，在液压升降系统中，背压阀可以用于控制升降装置的速度和稳定性。

四、背压阀的优点1. 简单可靠：背压阀的结构简单，工作可靠，不易出现故障。

2. 调节范围广：通过调节螺钉的位置，可以灵活调节背压阀的工作压力，满足不同场景的需求。

3. 适用性强：背压阀适用于各种流体介质，包括水、气体、油等。

4. 高效节能：背压阀可以根据实际需求调节流体的压力，避免能源的浪费。

五、背压阀的注意事项1. 定期维护：背压阀在长时间使用后，可能会出现磨损或堵塞等问题，需要定期进行维护和清洁。

背压阀技术说明
概述
背压阀RXBF-S251.0阀体材质304不锈钢耐腐蚀耐高温，法兰连接，手动调节，口径
DN15-DN200，压力1.6-2.5MPa，温度-196℃~580℃，用于防止液体在重力作用下自流或虹吸现象，此时背压阀能消减由于虹吸产生的流量及压力的波动。

设计特点
弹簧膜片式结构，压力可调（调压范围见参数表）接触介质部分只有下阀体和膜片，下阀体和膜片密封处加工有密封筋，密封效果好，灵敏度高常规膜片采用EPDM衬四氟形式，做夹布加工，密封效果好，使用寿命高；纯四氟膜片耐温高、耐腐蚀性强
适用范围
化工、水处理、实验室
腐蚀性液体、普通气体
特性参数
可调节压力0-0.3MPa，0-1.0MPa（详见参数表）
安全测试压力：1.5 倍的最大输入压力
适用温度:普通膜片-5℃至+80℃)；四氟膜片：-5℃至+80℃)。

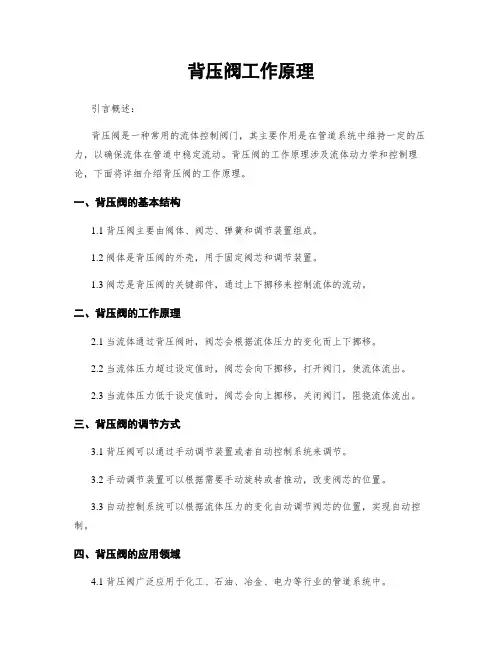

背压阀工作原理引言概述：背压阀是一种常用的流体控制阀门，其主要作用是在管道系统中维持一定的压力，以确保流体在管道中稳定流动。

背压阀的工作原理涉及流体动力学和控制理论，下面将详细介绍背压阀的工作原理。

一、背压阀的基本结构1.1 背压阀主要由阀体、阀芯、弹簧和调节装置组成。

1.2 阀体是背压阀的外壳，用于固定阀芯和调节装置。

1.3 阀芯是背压阀的关键部件，通过上下挪移来控制流体的流动。

二、背压阀的工作原理2.1 当流体通过背压阀时，阀芯会根据流体压力的变化而上下挪移。

2.2 当流体压力超过设定值时，阀芯会向下挪移，打开阀门，使流体流出。

2.3 当流体压力低于设定值时，阀芯会向上挪移，关闭阀门，阻挠流体流出。

三、背压阀的调节方式3.1 背压阀可以通过手动调节装置或者自动控制系统来调节。

3.2 手动调节装置可以根据需要手动旋转或者推动，改变阀芯的位置。

3.3 自动控制系统可以根据流体压力的变化自动调节阀芯的位置，实现自动控制。

四、背压阀的应用领域4.1 背压阀广泛应用于化工、石油、冶金、电力等行业的管道系统中。

4.2 背压阀可以用于控制流体的流量、压力和温度，保证管道系统的正常运行。

4.3 背压阀还可以用于防止管道系统中的液体倒流、泄漏和爆炸等危（wei）险情况。

五、背压阀的优缺点5.1 背压阀具有结构简单、维护方便、使用寿命长等优点。

5.2 背压阀可以有效控制流体压力，保证管道系统的安全运行。

5.3 但背压阀也存在压力损失大、流体阻力大等缺点，需要根据具体情况选择合适的背压阀类型。

综上所述，背压阀作为一种重要的流体控制阀门，在工业生产中发挥着重要作用。

了解背压阀的工作原理对于正确选择和使用背压阀具有重要意义。

希翼本文能够匡助读者深入了解背压阀的工作原理，为工程实践提供参考。

背压阀工作原理背压阀是一种常用的流体控制装置，用于控制流体在管道中的流动。

它的工作原理是通过调节阀门的开度来控制流体的压力，从而达到稳定流量的目的。

下面将详细介绍背压阀的工作原理。

1. 背压阀的结构背压阀主要由阀体、阀瓣、弹簧、调节螺母和密封圈等部分组成。

阀体是背压阀的主体，通常由铸铁或不锈钢制成。

阀瓣是控制流体流动的关键部分，它通过开度的调节来改变流体通过阀门的面积。

弹簧用于提供阀瓣的闭合力，调节螺母则用于调节弹簧的紧缩程度，从而调整阀门的开度。

密封圈则用于确保阀门的密封性能。

2. 背压阀的工作原理当背压阀处于关闭状态时，阀瓣完全关闭，流体无法通过阀门。

当需要控制流体流动时，调节螺母可以改变弹簧的压缩程度，从而改变阀门的开度。

当阀门打开一定程度后，流体可以通过阀门的开口进入阀体内部。

进入阀体后，流体受到阀瓣的阻碍，流速减小，从而使压力升高。

当流体的压力升高到与背压阀设定的背压相等时，阀瓣将保持相对稳定的开度，从而保持流体的压力稳定。

3. 背压阀的应用场景背压阀广泛应用于各种工业领域，特别是在液体或气体流量控制方面。

以下是一些常见的应用场景：- 热水循环系统：背压阀可以用于控制热水循环系统中的流量和压力，确保系统的稳定运行。

- 污水处理：背压阀可以用于控制污水处理系统中的流量，防止逆流和过载。

- 化工流程控制：背压阀可以用于控制化工流程中的压力和流量，确保生产过程的稳定性。

- 发电厂：背压阀可以用于控制发电厂中的蒸汽流量和压力，提高发电效率。

4. 背压阀的优点和注意事项背压阀具有以下优点：- 简单可靠：背压阀结构简单，操作可靠，不易出现故障。

- 稳定性好：背压阀可以根据设定的背压来稳定流体的压力，保证流量的稳定性。

- 调节范围广：背压阀的开度可以通过调节螺母来改变，可以适应不同流量和压力的要求。

在使用背压阀时需要注意以下事项：- 定期维护：背压阀需要定期检查和维护，确保阀门的正常运行。

- 阀门选择：根据实际需求选择合适的背压阀型号和规格。

背压阀参数
背压阀的参数包括以下几个方面：
1. 额定流量：指的是背压阀的设计流量，即流体在规定的工作条件下通过背压阀的最大流量。

2. 额定压力：指的是背压阀的设计压力，即背压阀可以正常工作的最大压力。

3. 开启压力：指的是背压阀的压力开启值，即当背压阀前端的压力大于等于开启压力时，背压阀开始打开供流体流过。

4. 关闭压力：指的是背压阀的压力关闭值，即当背压阀前端的压力小于等于关闭压力时，背压阀开始关闭阻止流体流过。

5. 背压阀开启时间：指的是背压阀从关闭状态到完全打开所需要的时间。

6. 背压阀关闭时间：指的是背压阀从完全打开状态到完全关闭所需要的时间。

7. 控制方式：根据实际需要，背压阀可以采用手动控制、气动控制、电动控制等不同的方式进行控制。

8. 材料：背压阀主要接触流体的部分需要选用耐腐蚀材料，常见的材料有不锈钢、铜合金等。

这些参数将根据具体的使用场景和需求来确定，不同的工作条件和应用需求会有不同的背压阀参数要求。

德国STUBBE公司隔膜背压阀1. 参数符号压力弹簧的应用范围注意：背压阀不能被认为是绝对无泄漏的开关阀门材质：PVC，PP，PVDF，PP-GFK，PVDF-GFK 按照参数表TA-015的可能连接。

尺寸g, i和p＝拧紧固定阀门的螺栓到支架上2. 隔膜背压阀功能描述和操作手册2.1. 概述隔膜背压阀用于防止计量泵在不利计量的条件下的额外输送，阀门设定的压力能在泵进口管道和出流管道间产生必要的正压压差。

能用于没有固体的的自由流动的介质，特别用于其设计的用途，即只用于制造商指定的用途。

2.2. 工作模式隔膜背压阀在压力管道上安装，按下面情况工作：隔膜通过预先安装的弹簧关闭进口点，这样泵会对管道产生压力，预先设定的压力弹簧产生需要的正压压差。

由于泵会在压力管线上产生一定的压力，当压力到达隔膜背压阀设定压力时，隔膜打开，介质进入出流点，在压力下降到设定压力即关闭压力没有达到前进口点不会关闭。

一种阻尼液体（甘油）防止隔膜产生不希望的波动产生卡嗒卡嗒的噪声，这个水力阻尼系统只在隔膜安全阀安装在制定的位置是起作用。

2.3. 安装/装配隔膜背压阀安装在压力管线中，设计为在水平流向的流体中安装，盖必须垂直向上，隔膜安全阀必须按下面情况安装：没有来自供料管线或排放管线静态的、动态的或热的负载作用能传递到阀门。

流体方向由一个箭头标出。

（a）排放管出流管道的压力不能超过0.5bar2.4. 测试/鉴定隔膜安全阀在厂内进行测试并且已经设置到正确的操作压力，操作压力在铭牌上已标明，铭牌上还提供这些资料：型号，序号，材质，ND，NP（参见TA-017）在盖和帽之间有油漆作为密封。

2.5. 更换隔膜把整个阀门从管线上取下，遵守安全条例TA-002注意事项。

（a）拆卸拧开盖子用卡尺设置调节螺栓深度“┼”松开调节螺栓取下压力弹簧松开螺栓从阀体上取下阀帽隔膜可取出和更换（b）装配将隔膜插入阀帽内的凹进处用螺栓固定阀门到阀体上倒入缓冲液体直到弹簧的上沿插入弹簧拧调节螺栓到深度“┼”用螺栓固定盖到阀帽上2.6. 检查检查设定压力，比如用一个管道测试泵。

93系列低压背压阀
性能特点
∙金属膜片压力传输，压力控制精确，保持系统压力稳定；
∙最大控制压力：250psig（17.2bar）
∙调压范围：0-36，0-75，0-150，0-250psig（0-2.5，0-5.2，0-10.3，0-17.2bar）
∙安全测试压力：1.5倍的最大输入压力；
∙工作温度：-23℃～74℃
∙Cv值：0.6
∙阀体螺纹：进出气接口1/4NPT内螺纹，压力表接口1/4NPT内螺纹；
∙面板式或底部墙式安装；
∙适用于气体及液体，广泛应用于实验室、分析测试仪器、制程控制、石油化学工业等领域。

∙重量：0.9kg
接触介质的材质
流量曲线图
安装形式及尺寸
订购指南
例如：60 psig入口压力，1/4NPT内螺纹连接，带入口压力表，墙面安装的不锈钢背压调压阀，订购号为： SS-932F4-1P
测试
每个背压阀在工厂通过密封测试；
氧气服务危险性
如要获得更多有关富氧系统危险性的信息，请参阅熊川氧气系统安全技术报告，Q-XCF-030-2011；
清洁和包装
产品出厂前均100％经过清洗和包装，依据熊川标准Q-XCF-020-2011；
特种合金（所有系列）
可提供合金C-276、合金B-2、合金400、钛合金等材料来制造，详情敬请来电咨询。

安全的产品选择
选择产品时，必须考虑总体系统设计以保证获得安全的、无故障的性能。

功能、材料兼容性、充分的额定值、正确的安装、使用和维护是系统设计师和用户的责任。

警告：切勿将零件与其他制造厂生产的相混用或互换。

不锈钢背压阀导言不锈钢背压阀是用于流体管道中的一种阀门，常用于防止液体回流和保持管道压力的稳定。

如其名，不锈钢背压阀的主要材料为不锈钢，具有耐腐蚀、耐高温、密封性好等特点。

本文将详细介绍不锈钢背压阀的工作原理、结构形式、选型和应用场景。

工作原理不锈钢背压阀是一种单向阀门，当管道内的流体正常流动时，阀门处于全开状态。

而当管道内的流体受到逆流时，阀门则能够自动关闭，防止流体回流，这一功能极为重要。

此外，当管道内的流体压力变化过大时，阀门也能够通过调整阀门开度来保持管道压力稳定。

因此，不锈钢背压阀的工作原理主要基于流体的压力和流动方向。

结构形式不锈钢背压阀的结构形式可以分为以下几种：活塞式结构活塞式结构的不锈钢背压阀是一种常见的结构形式，由主体、弹簧、活塞和密封等部件组成。

当管道内的流体压力低于阀门设定的开启压力时，活塞受到弹簧的作用保持阀门全开状态；当管道内的流体压力高于阀门设定的开启压力时，阀门关闭，阻止流体回流。

膜片式结构膜片式结构的不锈钢背压阀相对活塞式结构而言更为简单，由主体、膜片和阀座等部件组成。

当管道内的流体压力低于阀门设定的开启压力时，膜片受到内部压力保持阀门全开状态；当管道内的流体压力高于阀门设定的开启压力时，膜片受到外部压力将阀门关闭，阻止流体回流。

海底式结构海底式结构的不锈钢背压阀主要应用于水下管道中，由主体、球体和阀座等部件组成。

当管道内的流体压力低于阀门设定的开启压力时，阀门处于全开状态；当管道内的流体压力高于阀门设定的开启压力时，流体将球体顶向阀座，阻止流体回流。

选型在选择不锈钢背压阀时需考虑如下几点：系统参数根据管道流体介质的性质、流量、压力等参数来确定阀门的尺寸、工作压力和材料等参数。

阀门类型根据应用场景和使用要求选择合适的不锈钢背压阀结构类型，比如活塞式、膜片式、海底式等。

安全性能不锈钢背压阀应具有较高的安全性能，比如能够承受管道内的超压，并能够防止漏气、漏油等现象发生。

进口低压背压阀参数
1.阀体材质：进口低压背压阀的阀体材质通常为铸铁、球墨铸铁、碳钢、不锈钢等，根据使用环境和介质的不同选择不同材质的阀体。

2. 阀门公称通径：进口低压背压阀的公称通径一般为DN15～DN800mm，根据使用场合和流量大小选择合适的公称通径。

3. 阀门公称压力：进口低压背压阀的公称压力一般为PN1.6～PN
4.0MPa，不同压力等级的阀门承受的压力范围也不同。

4. 工作温度：进口低压背压阀的工作温度一般为-40℃～200℃，不同介质的工作温度也有所差异。

5. 适用介质：进口低压背压阀适用于气体、水、油等不同介质的流量控制和背压控制。

根据介质的不同选择合适的阀门种类。

6. 接口形式：进口低压背压阀的接口形式包括法兰连接、螺纹连接、对焊连接等，根据接口方式的不同选择合适的阀门连接方式。

7. 压降特性：进口低压背压阀的压降特性包括线性压降、等百分比压降、快速开启压降等，根据使用场合和要求选择合适的压降特性。

- 1 -。

背压阀工作原理背压阀是一种常用的控制阀门，用于调节气体或液体流体的压力。

它的工作原理基于流体力学和控制原理。

在本文中，我们将详细介绍背压阀的工作原理，包括其结构、工作原理和应用。

一、背压阀的结构背压阀通常由阀体、阀盖、阀芯、弹簧和调节螺钉等部件组成。

阀体是背压阀的外壳，用于容纳其他部件。

阀盖用于固定阀芯和弹簧。

阀芯是背压阀的关键部件，通过移动来调节流体的压力。

弹簧用于提供阀芯的恢复力，使其能够正常工作。

调节螺钉用于调节弹簧的预紧力，从而改变背压阀的工作压力范围。

二、背压阀的工作原理背压阀的工作原理基于流体力学和控制原理。

当流体通过背压阀时，阀芯会根据流体的压力变化自动调节阀口的开度，以维持设定的背压。

当流体的压力超过设定的背压值时，阀芯会自动向下移动，打开阀口，使一部分流体流出，以降低压力。

相反，当流体的压力低于设定的背压值时，阀芯会自动向上移动，关闭阀口，阻止流体流出，从而增加压力。

背压阀的工作原理可以通过以下步骤来解释：1. 初始状态：当背压阀处于关闭状态时，阀芯被弹簧推向阀座，阀口完全关闭，流体无法通过。

2. 流体进入：当流体进入背压阀时，流体的压力将作用于阀芯上。

当流体的压力超过设定的背压值时，阀芯开始向下移动。

3. 阀口开启：随着阀芯的向下移动，阀口逐渐打开，允许一部分流体流出。

阀芯的移动速度取决于流体的压力变化和弹簧的预紧力。

4. 压力调节：当流体的压力降低到设定的背压值以下时，阀芯停止移动，并保持相对稳定的位置。

此时，阀口的开度也相对稳定，以维持设定的背压。

5. 流体排出：当流体的压力低于设定的背压值时，阀芯开始向上移动，关闭阀口，阻止流体流出。

阀芯的移动速度取决于流体的压力变化和弹簧的预紧力。

三、背压阀的应用背压阀广泛应用于各种工业领域，特别是在液体和气体流体控制中。

以下是背压阀的一些常见应用场景：1. 液体处理系统：背压阀可用于调节液体处理系统中的压力，确保系统的稳定运行。

2. 蒸汽发生器：背压阀可用于调节蒸汽发生器的排气压力，以确保蒸汽发生器的正常运行。

背压阀使用说明背压阀是一种常用的控制阀，广泛应用于工业生产中。

本文将详细介绍背压阀的使用方法和注意事项，帮助读者正确使用背压阀，提高工作效率。

一、背压阀的基本原理背压阀是一种通过调节流体流量来控制压力的装置。

当流体通过背压阀时，背压阀会根据设定的压力值，调节阀门的开启程度，从而控制流体的流量和压力。

二、背压阀的安装步骤1. 首先，确定安装背压阀的位置，应选择在流体管道上游，以保证背压阀能够有效控制流体的流量和压力。

2. 清洁安装位置，确保没有杂质和污垢，以免影响背压阀的正常工作。

3. 将背压阀与管道连接，确保连接牢固，不漏水。

4. 根据实际需要，调节背压阀的开启程度，以适应不同的流量和压力要求。

三、背压阀的使用注意事项1. 在使用背压阀之前，应仔细阅读产品的使用说明书，并按照说明进行操作。

2. 在调节背压阀的开启程度时，应缓慢操作，避免突然调整导致压力波动。

3. 定期检查背压阀的工作状态，如发现异常情况应及时处理，以免影响生产效率。

4. 在更换背压阀时，应关闭流体管道，排空管道中的流体，确保安全操作。

5. 背压阀的使用环境应保持干燥清洁，避免灰尘和湿气对阀门造成损坏。

6. 长时间不使用背压阀时，应采取防护措施，如加盖防尘罩等，以延长使用寿命。

四、背压阀的常见故障及解决方法1. 背压阀漏水：检查阀门连接是否紧固，如有松动应及时拧紧；如阀门密封圈破损，应更换密封圈。

2. 背压阀无法调节压力：检查阀门内部是否有杂质堵塞，如有应清洁阀门内部；如阀门弹簧松动，应调节弹簧紧度。

3. 背压阀不灵敏：检查阀门内部是否有杂质影响阀门运动，如有应清洁阀门内部；如阀门密封圈老化，应更换密封圈。

总结：背压阀是一种重要的控制阀，正确使用背压阀可以提高工作效率，保障工业生产的顺利进行。

在使用背压阀时，应仔细遵循安装步骤和注意事项，及时处理常见故障，确保背压阀的正常工作。

希望本文的内容能为读者提供有用的信息和帮助。
