区间联络通道开挖技术交底

一、工程名称：________

二、施工单位：________

三、交底日期：____年__月__日

四、交底内容：

一、工程概况

1. 工程名称：________

2. 施工单位：________

3. 施工部位：________

4. 施工内容：________

二、施工条件

1. 施工现场环境：________

2. 施工材料：________

3. 施工设备：________

4. 施工人员：________

三、施工工艺

1. 施工流程：________

2. 施工顺序：________

3. 施工方法：________

4. 施工要点：________

四、安全技术措施

1. 安全防护设施：

（1）施工人员进入施工现场必须佩戴安全帽、安全带、防尘口罩等个人防护用品。（2）施工现场应设置安全警示标志，明确警示内容。

（3）施工现场应设置安全通道，通道宽度不小于1.2米，地面平整，无障碍物。

2. 施工现场安全：

（1）施工过程中，施工人员应严格遵守操作规程，不得违章作业。

（2）施工人员应熟悉施工现场的安全规定，了解事故应急预案。

（3）施工现场应配备足够的消防器材，并确保消防器材完好有效。

3. 机械设备安全：

（1）机械设备应定期检查、保养，确保设备安全运行。

（2）机械设备操作人员应具备相应的操作资格，熟悉设备性能和安全操作规程。

（3）机械设备操作人员应严格遵守操作规程，不得违章操作。

4. 施工用电安全：

（1）施工现场用电设备应符合国家标准，并安装漏电保护器。

（2）施工现场电线、电缆应定期检查，确保线路安全。

（3）施工现场用电设备操作人员应具备相应的操作资格，熟悉设备性能和安全操作规程。

联络通道施工安全技术交底

项目概述

本次工程为联络通道的施工，旨在为不同取水口及其它设备之间提供交通联络

通道。为了保证工程建设的顺利进行，必须对施工中可能存在的安全风险进行详细的分析和防范措施的制定。

安全风险分析

1. 施工环境

1.工程建设地点为山区，地势险峻，环境复杂，施工作业面狭窄，交通

不便。

2.工程施工场所内有设备、材料等物品，操作不当可能会损伤施工人员。

3.气候变化不确定，易发生天气突变事件。

2. 作业风险

1.操作人员未受过严格安全教育，不了解工作危险及其防范措施

2.机械设备未经检修，可能出现异常操作及构件故障。

3.施工工作常规操作，如爆破、起重等，容易造成安全事故。

安全措施

综合以上安全风险，制定以下安全措施。

1. 施工准备

1.在进行施工前，对工作人员进行安全教育，使其了解工作的危险性及

其防范措施。

2.严格执行工地管理制度，宣传安全意识，要求每位工人配备相关安全

装置，工作时佩戴相关作业证照。

2. 施工设备

1.做好施工设备的检修工作，严格按照操作步骤操作，防范机械故障。

2.籍由专业技术人员进行现场要求检查机械的操作情况和设备细节，确

保机械使用安全。

3. 施工操作

1.制定工作安全流程及相应的标准操作规程。

2.严格要求实施当日的施工建议表、施工巡更表等相关记录表，为日后

工程和监测提供保障。

3.优先考虑人员安全，力争选用安全可靠的施工操作方案和设备。

4.按照任务进度和操作要求，制定安全监督计划，随时进行现场监督和

指导，防范事故发生。

本次联络通道施工是一项危险性以及挑战性极高的工作。为了保证施工工作的

中建隧道建设有限公司安全技术交底

冻结法联络通道施工工艺流程图

3.2开挖技术指标

开挖施工相关技术参数

项目数值备注安装隧道支撑及防护门\ 以及应急材料配备齐全联络通道及隧道的通信设施齐备\ 视频监控，内线电话冻结帷幕平均温度-10℃

冻结帷幕厚度3#2.6m、4#2.4m \ 盐水温度积极期-28～-30℃用测温仪监测

管片开口示意图

3.5 联络通道开挖及初支

（1）探孔试挖

联络通道开挖前，进行探孔试挖。在未冻结的开挖区中部开一试挖窗口，窗口尺寸小于400×400mm，开窗要逐步扩大。用锹、风镐等从试挖窗口挖深400~600mm，检查土体含水及稳定情况。若土体干燥、能自立，或者挖深至800~1000mm无泥水流出时间持续24h 以上，则可判定具备正式开挖条件。否则应回填、封闭试挖窗口，继续积极冻结，直至下次试挖满足上述要求为止。

（2）开挖方式

通道部位开挖采用全断面法开挖，为保证施工安全，隧道开挖循环进尺定为0.5m，隧道应按设计严格控制开挖断面，不得欠挖，允许超挖值100mm。

（3）初期支护

联络通道在开挖达到设定进尺后，立即进行联络通道的初期支护。初期支护拱部及边墙采用钢筋网、格栅钢架、喷射混凝土。

①钢筋网

钢筋网片采用φ6.5mm@150×150mm的HPB300级钢筋预制，拉筋间距为300×300mm，梅花型布置；每块钢筋网搭接长度200mm。

②格栅钢架

格栅钢架在施工现场预制，由4块单元组成，其中每块单元分别由多种钢材焊接成型，所有焊缝均采用双面搭接电弧焊，焊缝长度不小于5d，焊缝高度不小于8mm，HPB300钢筋焊条型号E43，HRB400钢筋焊条型号E50，单元间以螺栓连接。

施工技术交底记录

3三、下台阶开挖支护（包括仰拱部分）

1、开挖下台阶土体；

2、架立下台阶钢格栅；

3、挂网喷混凝土。

4

四、底板施工

1、铺设防水层；

2、施做防水保护层；

3、绑扎钢筋；

4、浇注联络通道底板混凝土（泵房位置预留洞口）。

5五、施做拱墙与顶板衬砌

1、绑扎侧墙与顶板钢筋；

2、支立侧墙与顶板的模板；

3、浇注侧墙与顶板混凝土。

6

六、废水泵房施工

1、凿除联络通道底部初支；

2、挂网，架立废水泵房钢格栅；

3、喷射早强砼；

4、浇筑废水泵房底板混凝土、侧墙混凝土。

三、开挖及初期支护

1）开挖要点和技术措施

（1）联络通道开挖轮廓线比洞门高1.07m，进洞采用反挑进洞开挖方式。

（2）联络通道的断面尺寸为3.3m×4.47m（见附图），采用台阶法施工，预留核心土，开挖施工时，进口处2m范围内格栅钢架密排连立（全环设置），加强支护，其余各部每次开挖进尺为一个格栅间距0.5m，严禁多榀一次开挖。在各开挖分部内，按台阶法分上下两台阶开挖支护，上台阶开挖高度2.2m，宽度不小于施工断面宽度的1/3，台阶长度2～3m。同时开挖过程中注意观察掌子面土体稳定情况，留置核心土。

（3）注意控制开挖中线和高程，确保开挖断面圆顺，尽量避免超挖，钢格栅安装位置正确。

（4）加强测量监控，做好信息反馈，及时调整施工方法。

（5）尽可能缩短开挖台阶和各开挖分部的施工间隔，使初期支护尽快闭合，以控制拱顶沉降。

（6）联络通道开挖前，必须打设超前地质探孔，探明开挖面前方的地质情况，超前地质探孔深度不少于3m，在条件允许的情况下，在盾构隧道的左右线间贯通打设。

联络通道施工三级技术交底

GDAQ330401

注：本交底一式三份，班组、交底人、资料保管员各一份

3.4.4初期支护背后回填注浆

采用合适的降尘措施，控制施工现场空气中粉尘含量；对从事喷射作业的人员，定期进行健康检查;

12、进行喷射作业时，必须佩戴防护用具。

13、在喷射砼施工时，为避免供料、拌和、运输、喷射作业之间的干扰，应有统一的联络

信号和联络方法；喷射作业由班组长按规定的联络信号和方法进行指挥，防止因喷射手和机械

操作人员之间联络不佳造成事故等。

14、特种作业人员必须经专业安全技术培训、持证上岗。

15、严格按照龙门吊操作规程进行操作龙门吊，司机及司索必须持证上岗。

16、严禁酒后上岗。

17、严禁在宿舍抽烟，严禁在宿舍使用大功率电器。

18、吊装作业施工前，申请签署“吊装令”，并安排专人进行现场监护。

19、电瓶车快进入联络通道施工范围时，需提前鸣笛警示联络通道施工人员。

附

图:

图3.1-1 小导管布置图

图3.2-1 开挖掌子面示意图

图3.2-2 开挖纵剖面示意图4HH

图3.4-1格栅钢架配筋图

一、交底编号：_______

二、编制单位：_______

三、编制时间：____年____月____日

四、交底对象：全体隧道联络通道施工人员

五、交底内容：

一、工程概况

1. 隧道联络通道工程简介：简要介绍隧道联络通道工程的地理位置、长度、用途、设计标准等。

2. 施工环境：分析隧道联络通道施工所处的地质、水文、气象等环境特点。

二、安全技术要求

1. 隧道联络通道施工应严格遵守国家有关安全生产法律法规和规范标准。

2. 施工人员必须具备相应的安全技能和操作水平，未经培训不得上岗。

3. 严格执行“安全第一、预防为主、综合治理”的方针，强化安全生产责任。

三、施工过程中的安全措施

1. 施工准备阶段：

（1）对施工人员进行安全技术交底，使施工人员充分了解施工过程中可能存在的

安全隐患。

（2）检查施工设备、材料，确保其符合安全要求。

（3）制定施工组织设计，明确施工顺序、施工方法、安全措施等。

2. 施工过程：

（1）隧道联络通道开挖：

- 开挖前，检查支护结构、临时设施等是否符合要求。

- 严格按照设计要求进行开挖，确保围岩稳定。

- 开挖过程中，密切关注围岩变化，发现异常情况立即报告。

（2）隧道联络通道支护：

- 支护材料应符合质量要求，施工人员应严格按照施工规范进行支护。

- 支护结构应满足强度、刚度和稳定性要求。

- 施工过程中，加强监测，确保支护结构安全可靠。

（3）隧道联络通道衬砌：

- 衬砌材料应符合质量要求，施工人员应严格按照施工规范进行衬砌。

- 衬砌结构应满足强度、刚度和稳定性要求。

- 施工过程中，加强监测，确保衬砌结构安全可靠。

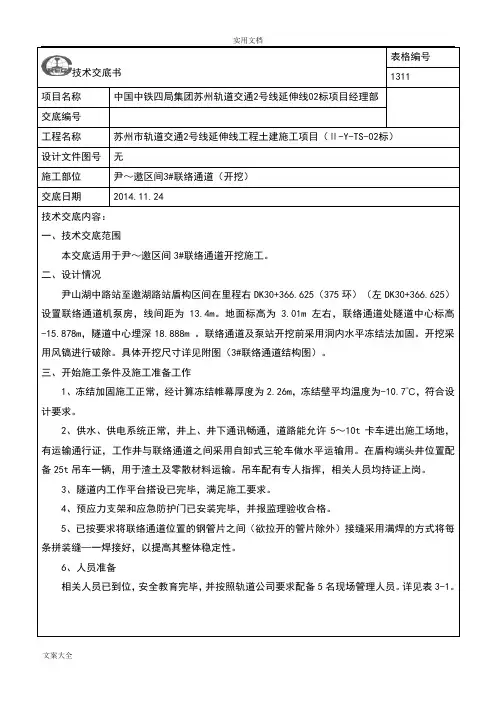

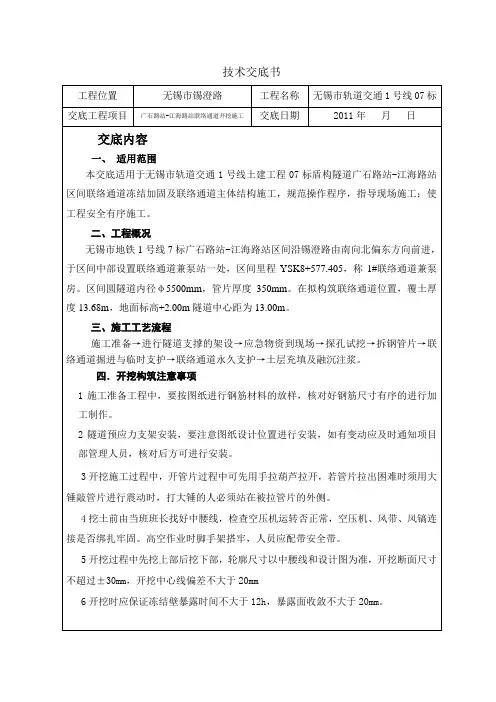

技术交底书

单位：中铁小X X局集团有限公司编号: 施工单位盾构施工队单位工程XX区间

部位联络通道处掘进施工日期20XX.4.26

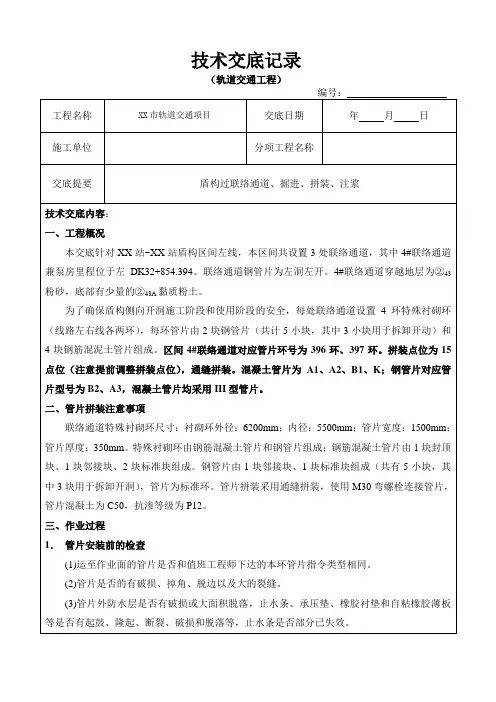

1、施工准备

＞在左右线快到达联络通道时各需准备好两环密封橡胶框外贴有遇水膨胀橡胶止水条的管片；

＞需准备好二次注浆材料和队伍；

＞调整好盾构姿态，在联络通道处需通缝拼装管片，对盾构机掘进姿态有一定影响，应根据拼装点位提前考虑。

2、施工要求

＞联络通道处特殊管片安装环数：

联络通道处左右线各需安装2环特殊管片（本标段为普通钢筋混凝土管片），右线为第39和39环。左线待盾构机快到达联络通道处时由测量队根据右线特殊管片拼装里程确定环号。

＞联络通道处特殊管片安装：

1）联络通道处2环管片采用通缝拼装；

2）右线拼装后封顶块位于9号油缸，即拼装后A3块正对左线，用于管片切割；

3）左线拼装后封顶块位于1号油缸，即拼装后A3块正对右线，便于管片切割。

封顶块

联络通道侧切

.割管片，A3块编制：J

复核交底人: 被交底人: 日期:

联络通道处防水要求：

1）联络通道处于联络通道相连的两环管片采用密封橡胶框外加贴了遇水膨胀橡胶止水条的管片；

编制: 复核: 交底人: 被交底人:

日期:

附件2 安全技术交底

（3）效果监测及完成的参数指标

①在设计的积极冻结期间内，盐水去路温度稳定的保持在-28~-30℃以下，积极冻结期运转时间满足设计要求。

②设计要求盐水循环系统去回路温差不超过2℃o

③盐水系统循环总流量在积极冻结期间达到设计值。

④联络通道冻土设计有效厚度大于2.3米，通道冻结壁有效冻土平均温度要达到TOC及以下。

⑤泄压孔达到大于初始压力0.2Mpa进行放压观测试验。

⑥开挖前先在钢管片上开一探测观察口，无水流出或开始有水流出并渐止即可正式开挖。

⑦安全门安装完毕开关灵活可靠，电话和监控安装完毕，调试后正常使用。

⑧测温仪器采用热电偶温度测量仪，精度达到0.1℃。

测温孔布置图

CUC2测点布置深度为：0.45m（管片壁后0.1m）、1.2m、2πu

C3测点布置深度为：0.45In（管片壁后0.1m）、1.4m、2.5m、3.5πu

C4测点布置深度为：0.45m（管片壁后0.1m）、2.5m、4.5m、6.5πu

C5-C8测点布置深度为：0.45m（管片壁后0.胃）、LlnKL8m、2.5m。

3.4临时支架安装

（1）钢筋间排距严格按结构设计图纸进行绑扎，钢筋搭接部分长度必须符合设计要求，且不低于35d（d为钢筋直径）,受力钢筋之间绑扎接头相互错开。

（2）从任一绑扎接头中心至搭接长度的 1.3倍区段范围内，有绑扎接头的受力钢筋截面积占受力钢筋总面积的百分率不超过25%o

（3）在结构砂与钢管片接触部位按规定焊接锚筋，且纵筋与钢管片搭接处采用L字形焊接。

（4）按结构层施工顺序先扎通道墙部钢筋，再扎顶板钢筋。绑扎钢筋时，先扎外筋，再扎内筋。受力钢筋当直径d<25时可采用搭接，d≥25时采用焊接，焊接长度单面焊IOd,双面焊5d o受拉钢筋的单节长度：接头面积百分率W25%时，不小于1.21aE,接头面积百分率W50%时，不小于1.41aE,且不小于300πunO 受压钢筋的搭接长度不小于0.851aE,且不小于300mmo受力钢筋接头位置相互错开，在同一接头区段内受力钢筋面积不超过受力钢筋总截面积的：搭接时为25%（受拉区）及50%（受压区）；焊接时受拉为50%,受压不限。

联络通道管片切割平面图

在超前小导管注浆加固完成后，采用台阶法开挖联络通道，人工配合风动机具开挖，开挖循环进尺为0.5m，先开挖通道上台阶土体，开挖时每边按考虑，严禁欠挖，超挖时采用C25喷射混凝土回填。开挖成型后及时初喷、架设格栅钢架，两侧搭设锁脚锚杆，挂网喷混凝土。

初支全部完成后进行下台阶施工，下台阶开挖成型后及时初喷，随即架设格栅钢架挂网喷锚，完成初支封闭。在开挖施工中根据土体

且上半台阶一次性开挖完成后再开挖下半台阶。

联络通道开挖施工示意图

（2）进洞挑高反掏开挖方式

施工洞门开口段时，先在洞门顶上部施做上挑的超前小导管，进入联络通道正洞后对开口三角区域的土体进行反掏施工，反掏前对反掏的土体进行超前加固，具体如图反掏法示意图。

反掏法示意图及开挖平面图

（3）碴土和材料运输

开挖过程中碴土由人工装入农用翻斗车，运输至车站出土口，用吊车吊至地面排至废碴池。施工上下材料的运输均采用吊车及农用翻斗车运输。5、施工注意事项

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

现场交底照片

一、工程概况

1. 工程名称：_______工程

2. 工程地点：_______

3. 施工单位：_______

4. 监理单位：_______

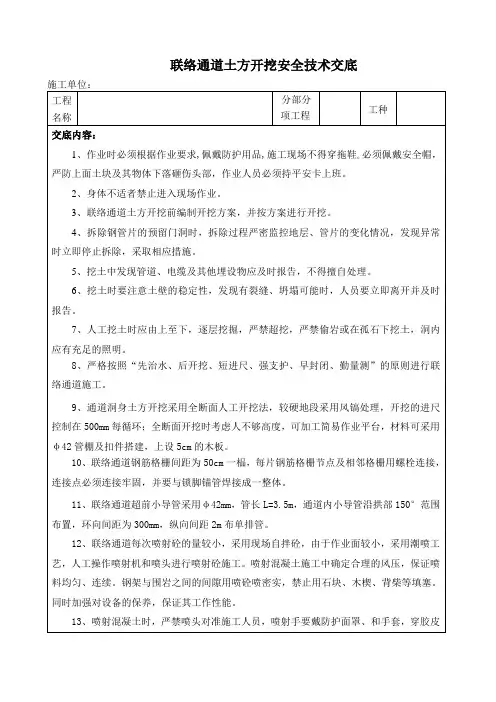

二、联络通道开挖安全技术交底

1. 施工人员安全教育

（1）所有参与联络通道开挖施工的工人必须经过三级安全教育，确保其具备基本的安全意识和操作技能。

（2）施工人员必须掌握联络通道开挖施工的相关安全规程和操作规程。

2. 施工现场安全措施

（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

（2）施工现场应设置安全通道，确保人员疏散畅通。

（3）施工现场应设置消防器材，并定期检查，确保其正常使用。

3. 联络通道开挖安全措施

（1）施工前，必须对地质情况进行详细勘察，制定合理的开挖方案。

（2）开挖过程中，必须严格按照开挖方案进行，不得擅自改变开挖顺序和深度。

（3）开挖过程中，必须加强支护，确保边坡稳定。

（4）开挖过程中，必须严格控制爆破作业，避免因爆破引发安全事故。

（5）开挖过程中，必须加强监测，及时发现并处理安全隐患。

4. 联络通道施工人员安全操作规程

（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）施工人员必须按照规定路线行走，不得在施工区域内随意穿行。

（3）施工人员必须遵守操作规程，不得违章操作。

（4）施工人员必须服从现场管理人员的指挥，确保施工安全。

5. 应急预案

（1）施工现场应制定应急预案，明确事故发生时的应急措施。

（2）施工现场应定期进行应急演练，提高施工人员的应急处置能力。

（3）施工现场应配备必要的应急救援设备，如急救箱、担架等。

三、联络通道开挖安全检查

一、交底编号：_______

二、交底日期：_______

三、工程名称：_______

四、施工部位：_______

五、参与人员：施工人员、安全员、技术人员、管理人员等

一、安全注意事项

1. 施工前准备

（1）施工前应详细查阅施工图纸，了解联络通道钻孔的施工要求、施工方法及安

全措施。

（2）对施工人员进行安全技术培训，确保施工人员掌握钻孔安全技术操作规程。（3）检查施工机械设备，确保其性能良好，符合安全要求。

2. 施工过程安全

（1）钻孔作业前，对施工现场进行清理，确保无障碍物。

（2）钻孔过程中，施工人员应佩戴安全帽、防护眼镜、防尘口罩等个人防护用品。（3）钻孔设备应固定牢固，防止在施工过程中发生倾倒、移动等意外情况。

（4）钻孔过程中，非作业人员不得进入施工现场，防止发生意外伤害。

（5）钻孔过程中，注意观察孔壁稳定性，如发现异常情况，立即停止钻孔，采取

措施进行处理。

3. 钻孔作业中的危险源

（1）高空坠落：施工人员在高处作业时，应系好安全带，确保安全。

（2）物体打击：施工过程中，注意防止物体掉落，造成人员伤害。

（3）触电：施工用电设备应绝缘良好，防止发生触电事故。

（4）机械伤害：钻孔设备运行时，注意防止机械伤害。

（5）坍塌：钻孔过程中，注意观察孔壁稳定性，防止坍塌事故。

二、安全技术措施

1. 施工前安全措施

（1）施工前，对施工人员进行安全技术交底，使施工人员充分了解钻孔安全操作规程。

（2）对施工机械设备进行检查、维修、保养，确保其性能良好。

（3）施工现场设置安全警示标志，提醒施工人员注意安全。

2. 施工过程安全措施
