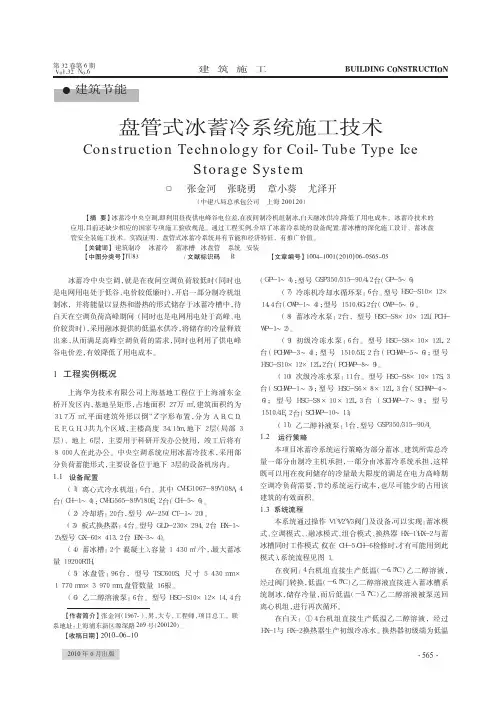

2施工技术关键及解决方案2.1蓄冰槽施工深化设计本工程冰蓄冷系统融冰方式为外融冰方式，总蓄冰量≥１９２００ＲＴＨ。

由于系统结构组成比较复杂，并且其供冷量占总冷量的３０％左右，所以必须在现有施工图基础上，进行深化设计工作。

2.1.1管道校核对原设计乙二醇溶液管道进行校核计算，确定各管道管径．2.1.2管道布置（１）对管道的走向和空间标高进行深化设计，确定乙二醇溶液管道及融冰水管道的定位与标高。

（２）管道阻力平衡设计：①两个冰槽管道阻力平衡，并联同程式管路；②冰盘管组之间阻力平衡，并联同程式管路；③同一组内各盘管之间阻力平衡，采用平衡阀。

（３）为了保证阻力平衡，不仅进行管道同程式设计，而且采用平衡阀。

在每组盘管的回液管上加装平衡阀。

2.1.3蓄冰槽深化设计蓄冰槽的深化设计工作主要要解决以下几个问题：蓄冰槽的预留预埋套管、蓄冰槽的保温／防水、冰盘管的平面定位、冰盘管的支撑基础、冰盘管侧部竖直方向配管详图、蓄冰槽气动搅动管道配管、蓄冰槽控制系统设计及设备选型（冰盘管选型与阀门选型）。

（１）蓄冰槽平面布置见图２。

（２）冰盘管支撑基础见图３。

（３）设备吊装孔：每个蓄冰槽设计一个设备吊装孔，尺寸６５００ｍｍｘ２５００ｍｍ。

由于冰盘管组之间的夹缝不足以安装人员的通行，所以为了满足最后一组冰盘管的吊装、组对就位，吊装孔的位置应在盘管组的正上方位置，见图４。

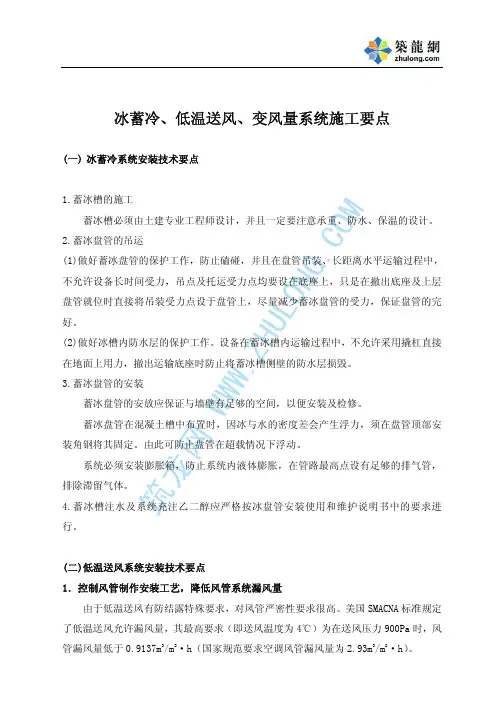

图2蓄冰槽平面图图3蓄冰槽剖面图图4吊装孔位置（４）蓄冰盘管加固：由于蓄冰盘管在混凝土槽内，且冰与水的密度差会产生浮力，所以须在蓄冰盘管顶部安装角钢，将蓄冰盘管固定，防止蓄冰盘管大量结冰后浮动。

动态蓄冰盘管日照百货大楼莒县新玛特商城中央空调方案技术经济分析冰储冷空调与常规电制冷空调比较：1.综合初投资节约27.5万元；2.运行费用节约58.4万元/夏季；3.空调机房配电容量减少500KW；4.空调机房面积增加60㎡。

节约=创造财富蓄冰空调，是利用电网的电价差，在夜间(23：00－7：00)电价低时开主机制备冷量，并以冰的形式储存起来，在白天电价高时将冰融化释放冷量，以供空调之需，从而大幅度降低空调运行费用的一种先进空调技术。

蓄冰空调具有如下优点：1.利用峰谷电价差，降低空调运行费用40%～50%；2.平衡电网峰谷差，减缓电厂和输变电设施的建设；3.降低制冷主机、冷却塔及冷却水泵容量，减少空调机房总配电容量，减少变配电设施的投资；4.制冷主机满负荷平稳运行，效率高；5.可实现大温差，低温送风，降低空调末端设备投资，提高空调品质；6.具有应急功能，提高空调系统可靠性。

日照市峰谷电价明细表1.409-0.3315=1.0775元/ KWh电业局电价免费咨询电话：95598真诚为您服务――共创节约型社会！第一章工程概况日照百货大楼莒县新玛特商城，空调面积36000㎡。

夏季空调尖峰冷负荷为432万大卡（5040KW），冬季采暖热负荷为2160KW。

典型设计日逐时冷负荷图如下时间第二章冰蓄冷方案一．冰盘管简介冰盘管(Ice-on-coil) ——有内循环的蓄冰盘管技术（Dynamic Ice）蓄冰盘管主要特点：1、盘管采用纯质高密度聚乙烯（HDPE）材料，标准冰槽槽体，内部流量分配接头全部采用弹性接头，无焊缝，整体设计使用寿命50年；2、独特的再冷却盘管加不锈钢鳍片，有效提高制冷主机结冰温度，提供1.1-4℃的低温冷水，实现大温差冷冻水供水系统；3、单个槽内的多回路卤水分布管，发生泄漏时可不停机检修；4、专门设计的硬密封接头机构，可耐压超过12公斤，方便现场检修。

二、冰蓄冷空调系统主要设备选型1、双工况主机选型2、蓄冰装置选型及性能蓄冰盘管：选用3台型号Dyn-1400动态蓄冰盘管。

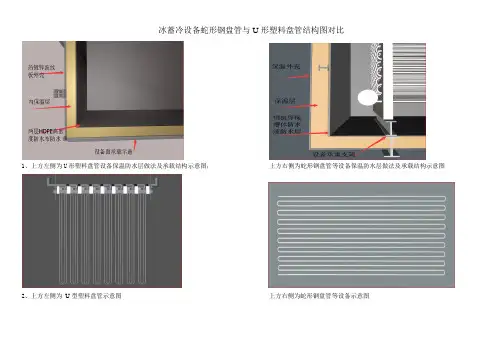

冰蓄冷设备蛇形钢盘管与U形塑料盘管结构图对比
1、上方左侧为U形塑料盘管设备保温防水层做法及承载结构示意图；上方右侧为蛇形钢盘管等设备保温防水层做法及承载结构示意图
2、上方左侧为U型塑料盘管示意图上方右侧为蛇形钢盘管等设备示意图
3、上方左侧为U形塑料盘管设备模块化示意图；上方右侧为蛇形钢盘管设备整体内胆示意图
4、U形蓄冰设备外结构全部由热浸镀锌螺栓连接，没有焊接，两层HDPE高密度防水层，从材料根本上保证设备外壳的使用寿命。

换热盘管的专利材质、可灵活组装的模块化结构从技术上保证设备内胆的使用寿命。

5、上方左侧图中左边蛇形钢盘管和右边U形塑料盘管的结冰厚度示意，冰层越厚代表主机的出水温度需要越低，主机能耗越大。

上方右侧显示左边蛇形钢盘管和右边塑料盘管的换热面积差别，图中可见右边是左边的3.5倍换热面积，管壁厚度是左边的一半。

6、冰层厚度与管材的关系；冰层厚度、结冰率与时间曲线。

冰盘管内融冰式工作原理一、概述冰盘管是一种通过融化冰块来实现冷却的设备，广泛应用于制冷系统中。

冰盘管内融冰式制冷技术是一种先进的制冷方式，能够有效降低能耗，改善工作环境，减少对环境的污染。

本文将从冰盘管内融冰式工作原理入手，对其进行深入剖析。

二、冰盘管内融冰式工作原理1. 冰盘管的结构冰盘管通常是由内管和外管组成的，内外管之间填充有融点较低的冰形材料，如冰盐水或冰蓄冷液。

内外管之间形成了冰的存储空间，用于存储制冷剂。

2. 冷却循环冰盘管内融冰式制冷系统采用闭式循环制冷原理，通过循环利用冷源来实现制冷。

利用外部制冷设备对冷媒进行制冷，然后将冷媒输送至冰盘管中的内管和外管之间的空间，这样就能够将冰盘管内的冰形材料冷却到较低的温度，形成冰块。

3. 融冰过程当冰盘管内的冰形材料获得足够的冷量后，可以开始融化。

在融化过程中，吸收外部环境的热量来完成融化，同时将其存储的冷量释放出来。

释放出的冷量可用于制冷系统中，实现冷却效果。

整个融冰过程相当于一个吸热过程，可以达到制冷的效果。

4. 再次循环融冰后的冰盘管内的冰形材料成为了蓄冷媒料，可以用于提供制冷效果。

当需要制冷时，再次启动制冷系统进行循环，将蓄冷媒料冷却至较低温度，实现再次融冰的循环。

三、优点及应用1. 节能环保冰盘管内融冰式制冷技术能够有效地利用外部环境的冷量，减少对能源的消耗，降低制冷成本，达到节能环保的效果。

由于不需要额外的制冷剂，可以减少对环境的污染。

2. 稳定性好冰盘管内融冰式制冷系统具有较强的稳定性，可以持续稳定地释放冷量，满足工业生产、商业空调等多种应用场景的需求。

3. 温度控制精准冰盘管内融冰式制冷系统可以根据工作需要调整冰形材料的融化速度，从而实现对温度的精准控制。

这在一些需要精确温度控制的场合尤为重要。

4. 应用领域广泛冰盘管内融冰式制冷技术适用于各种制冷场合，如工业生产、商业空调、医药制造等领域，广泛应用于空调、冷冻设备等制冷系统中。

冰蓄冷蓄冰盘管样本4.1 产品样本说明书responsible for measurement management work and accurate implementation; is responsible for site test room of technology management; do monthly completed engineering volume statistics, and owners, and supervision for engineering progress paragraph settlementand completed accounts. 5, quality Department: responsible for overall project quality, security management. Quality assurance, quality control, quality assurance, quality inspection, evaluation, quality information safety guarantee system safety assessment, safety inspections, safety procedures, safety facilities, labour protection, safety measures, fire guard, civil construction, environmental protection, responsible forsite laboratory quality management. 6, the Department of management is responsible for the engineering contract management, production and management jobs. Project management and settlement, project reporting, price breakdown and the new price system, monthly volume complete statistics, progress payment settlement with the owner, supervisor and project completion final accounts. Scheduling jobs is responsible for the whole project. Plan, schedule, inspecting and supervising the manufacturing progress goals face, excludingresponsible for measurement management work and accurate implementation; is responsible for site test room of technology management; do monthly completed engineering volume statistics, and owners, and supervision for engineering progress paragraph settlement and completed accounts. 5, quality Department: responsible for overallproject quality, security management. Quality assurance, quality control, quality assurance, quality inspection, evaluation, quality information safety guarantee system safety assessment, safety inspections, safety procedures, safety facilities, labour protection, safety measures, fire guard, civil construction, environmental protection, responsible forsite laboratory quality management. 6, the Department of management is responsible for the engineering contract management, production and management jobs. Project management and settlement, project reporting, price breakdown and the new price system, monthly volume complete statistics, progress payment settlement with the owner, supervisor and project completion final accounts. Scheduling jobs is responsible forthe whole project. Plan, schedule, inspecting and supervising the manufacturing progress goals face, excludingresponsible for measurement management work and accurate implementation; is responsible for site test room of technology management; do monthly completed engineering volume statistics, and owners, and supervision for engineering progress paragraph settlementand completed accounts. 5, quality Department: responsible for overall project quality, security management. Quality assurance, quality control, quality assurance, quality inspection, evaluation, quality information safety guarantee system safety assessment, safety inspections, safety procedures, safety facilities, labour protection, safety measures, fire guard, civil construction, environmental protection, responsible forsite laboratory quality management. 6, the Department of management is responsible for the engineering contract management, production and management jobs. Project management and settlement, project reporting, price breakdown and the new price system, monthly volume complete statistics, progress payment settlement with the owner, supervisor and project completion final accounts. Scheduling jobs is responsible forthe whole project. Plan, schedule, inspecting and supervising the manufacturing progress goals face, excludingresponsible for measurement management work and accurate implementation; is responsible for site test room of technology management; do monthly completed engineering volume statistics, and owners, and supervision for engineering progress paragraph settlementand completed accounts. 5, quality Department: responsible for overall project quality, security management. Quality assurance, quality control, quality assurance, quality inspection, evaluation, quality information safety guarantee system safety assessment, safety inspections, safety procedures, safety facilities, labour protection, safety measures, fire guard, civil construction, environmental protection, responsible forsite laboratory quality management. 6, the Department of management is responsible for the engineering contract management, production and management jobs. Project management and settlement, project reporting,price breakdown and the new price system, monthly volume complete statistics, progress payment settlement with the owner, supervisor and project completion final accounts. Scheduling jobs is responsible forthe whole project. Plan, schedule, inspecting and supervising the manufacturing progress goals face, excludingresponsible for measurement management work and accurate implementation; is responsible for site test room of technology management; do monthly completed engineering volume statistics, and owners, and supervision for engineering progress paragraph settlementand completed accounts. 5, quality Department: responsible for overall project quality, security management. Quality assurance, quality control, quality assurance, quality inspection, evaluation, quality information safety guarantee system safety assessment, safety inspections, safetyprocedures, safety facilities, labour protection, safety measures, fire guard, civil construction, environmental protection, responsible for site laboratory quality management. 6, the Department of management is responsible for the engineering contract management, production and management jobs. Project management and settlement, project reporting, price breakdown and the new price system, monthly volume complete statistics, progress payment settlement with the owner, supervisor and project completion final accounts. Scheduling jobs is responsible for the whole project. Plan, schedule, inspecting and supervising the manufacturing progress goals face, excludingresponsible for measurement management work and accurate implementation; is responsible for site test room of technology management; do monthly completed engineering volume statistics, andowners, and supervision for engineering progress paragraph settlementand completed accounts. 5, quality Department: responsible for overall project quality, security management. Quality assurance, quality control, quality assurance, quality inspection, evaluation, quality information safety guarantee system safety assessment, safety inspections, safety procedures, safety facilities, labour protection, safety measures, fire guard, civil construction, environmental protection, responsible forsite laboratory quality management. 6, the Department of management is responsible for the engineering contract management, production and management jobs. Project management and settlement, project reporting, price breakdown and the new price system, monthly volume complete statistics, progress payment settlement with the owner, supervisor and project completion final accounts. Scheduling jobs is responsible forthe whole project. Plan, schedule, inspecting and supervising the manufacturing progress goals face, excludingresponsible for measurement management work and accurate implementation; is responsible for site test room of technology management; do monthly completed engineering volume statistics, and owners, and supervision for engineering progress paragraph settlementand completed accounts. 5, quality Department: responsible for overall project quality, security management. Quality assurance, quality control, quality assurance, quality inspection, evaluation, quality information safety guarantee system safety assessment, safety inspections, safety procedures, safety facilities, labour protection, safety measures, fire guard, civil construction, environmental protection, responsible forsite laboratory quality management. 6, the Department of management is responsible for the engineering contract management, production and management jobs. Project management and settlement, project reporting,price breakdown and the new price system, monthly volume complete statistics, progress payment settlement with the owner, supervisor and project completion final accounts. Scheduling jobs is responsible forthe whole project. Plan, schedule, inspecting and supervising the manufacturing progress goals face, excludingresponsible for measurement management work and accurate implementation; is responsible for site test room of technology management; do monthly completed engineering volume statistics, and owners, and supervision for engineering progress paragraph settlementand completed accounts. 5, quality Department: responsible for overall project quality, security management. Quality assurance, quality control, quality assurance, quality inspection, evaluation, quality informationsafety guarantee system safety assessment, safety inspections, safety procedures, safety facilities, labour protection, safety measures, fire guard, civil construction, environmental protection, responsible for site laboratory quality management. 6, the Department of management is responsible for the engineering contract management, production and management jobs. Project management and settlement, project reporting, price breakdown and the new price system, monthly volume complete statistics, progress payment settlement with the owner, supervisor and project completion final accounts. Scheduling jobs is responsible for the whole project. Plan, schedule, inspecting and supervising the manufacturing progress goals face, excluding。

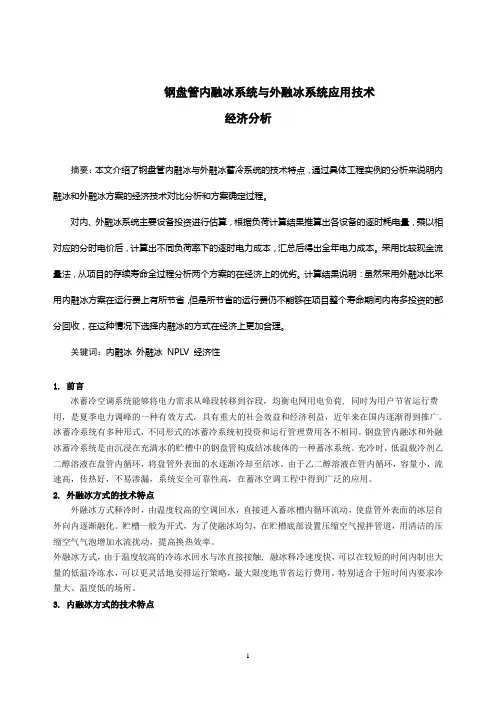

钢盘管内融冰系统与外融冰系统应用技术经济分析摘要：本文介绍了钢盘管内融冰与外融冰蓄冷系统的技术特点，通过具体工程实例的分析来说明内融冰和外融冰方案的经济技术对比分析和方案确定过程。

对内、外融冰系统主要设备投资进行估算，根据负荷计算结果推算出各设备的逐时耗电量，乘以相对应的分时电价后，计算出不同负荷率下的逐时电力成本，汇总后得出全年电力成本。

采用比较现金流量法，从项目的存续寿命全过程分析两个方案的在经济上的优劣。

计算结果说明：虽然采用外融冰比采用内融冰方案在运行费上有所节省，但是所节省的运行费仍不能够在项目整个寿命期间内将多投资的部分回收，在这种情况下选择内融冰的方式在经济上更加合理。

关键词：内融冰外融冰 NPLV 经济性1. 前言冰蓄冷空调系统能够将电力需求从峰段转移到谷段，均衡电网用电负荷, 同时为用户节省运行费用，是夏季电力调峰的一种有效方式，具有重大的社会效益和经济利益，近年来在国内逐渐得到推广。

冰蓄冷系统有多种形式，不同形式的冰蓄冷系统初投资和运行管理费用各不相同。

钢盘管内融冰和外融冰蓄冷系统是由沉浸在充满水的贮槽中的钢盘管构成结冰载体的一种蓄冰系统。

充冷时，低温载冷剂乙二醇溶液在盘管内循环，将盘管外表面的水逐渐冷却至结冰。

由于乙二醇溶液在管内循环，容量小，流速高，传热好，不易渗漏，系统安全可靠性高，在蓄冰空调工程中得到广泛的应用。

2. 外融冰方式的技术特点外融冰方式释冷时，由温度较高的空调回水，直接进入蓄冰槽内循环流动，使盘管外表面的冰层自外向内逐渐融化。

贮槽一般为开式，为了使融冰均匀，在贮槽底部设置压缩空气搅拌管道，用清洁的压缩空气气泡增加水流扰动，提高换热效率。

外融冰方式，由于温度较高的冷冻水回水与冰直接接触, 融冰释冷速度快，可以在较短的时间内制出大量的低温冷冻水，可以更灵活地安排运行策略，最大限度地节省运行费用。

特别适合于短时间内要求冷量大、温度低的场所。

3. 内融冰方式的技术特点内融冰方式释冷时，经空调负荷加热的高温载冷剂在盘管内循环，将盘管外表面的冰逐渐融化，使载冷剂降温，以供用户需要。

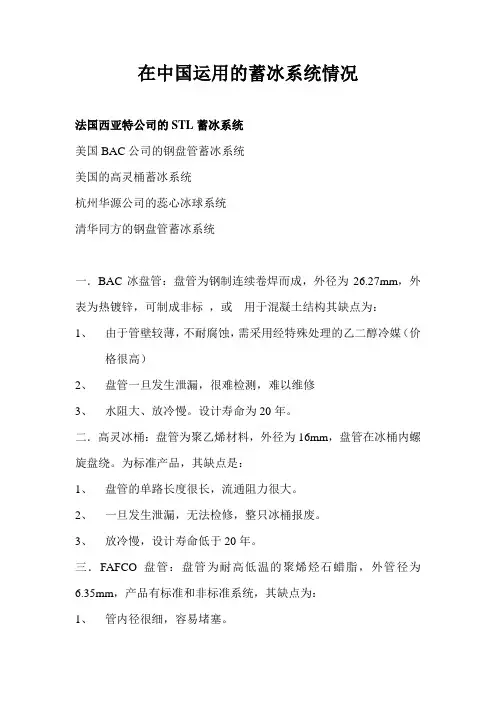

在中国运用的蓄冰系统情况法国西亚特公司的STL蓄冰系统美国BAC公司的钢盘管蓄冰系统美国的高灵桶蓄冰系统杭州华源公司的蕊心冰球系统清华同方的钢盘管蓄冰系统一．BAC冰盘管：盘管为钢制连续卷焊而成，外径为26.27mm，外表为热镀锌，可制成非标，或用于混凝土结构其缺点为：1、由于管壁较薄，不耐腐蚀，需采用经特殊处理的乙二醇冷媒（价格很高）2、盘管一旦发生泄漏，很难检测，难以维修3、水阻大、放冷慢。

设计寿命为20年。

二．高灵冰桶：盘管为聚乙烯材料，外径为16mm，盘管在冰桶内螺旋盘绕。

为标准产品，其缺点是：1、盘管的单路长度很长，流通阻力很大。

2、一旦发生泄漏，无法检修，整只冰桶报废。

3、放冷慢，设计寿命低于20年。

三．FAFCO盘管：盘管为耐高低温的聚烯烃石蜡脂，外管径为6.35mm，产品有标准和非标准系统，其缺点为：1、管内径很细，容易堵塞。

2、一旦发生泄漏，较难检修。

3、应急放冷慢，设计寿命低于20年。

四．蕊心冰球：外壳由聚乙烯材制成，直径130mm长240mm，表面有摺皱，冰球内部有直径2mm的铝合金翅片管，由于内芯不易结冰时金属管起到冷桥作用。

其缺点是：1、金属蕊心与PE塑料外壳的结合处难以密封。

2、摺皱用于结冰时伸缩时间长易产生应力集中、疲劳、老化、破裂。

3、单只冰球体积大，蓄冰效率低。

4、不承压不适合闭式系统。

五．STL的技术来源STL为法语潜热储能系统的缩写，是法国西亚公司的专利产品。

自1982年第一套STL系统在法国投入运行以来，20多年间全球已有5000个工程实例，总蓄冰量超过5000000KW/h。

1993年5月深圳中电大厦在国内第一个使用该技术并获得成功。

其后STL在中国得到迅速推广。

STL应用在：空气调节、工艺流程、区域供冷、电厂发电机冷却、冷藏链等领域。

法国CIAT公司STL冰球，外壳为高密度的聚烯烃，内为PCM（相变物质—储冷液）单位蓄冷量为5万大卡/m3。

特点为：1、生产和应用已有20年的经验，质量稳定。

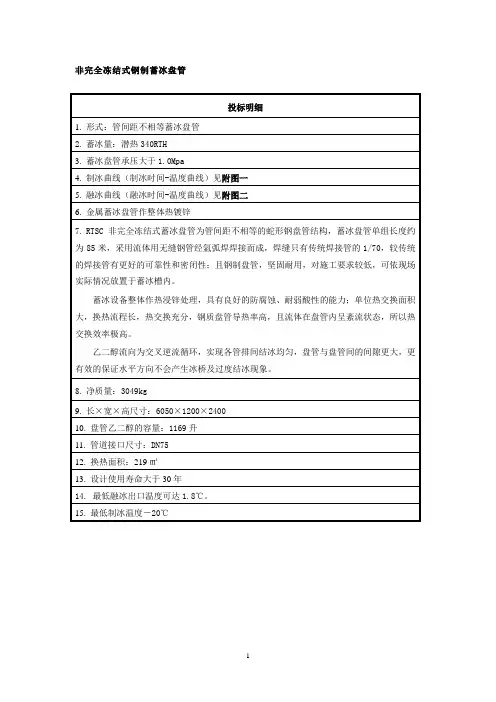

非完全冻结式钢制蓄冰盘管
制冰效率曲线
红色线条为RTSC金属盘管的10小时完成制冰时的出口温度-冰量关系
附图一
融冰效率曲线
红色线条为RTSC金属盘管融冰曲线，黑色为其它蓄冰设备融冰曲线
附图二
RTSC非完全冻结式钢盘管融冰过程
过程一过程二过程三过程四
从过程一到过程二（完全接触期）冰和盘管始终是完全接触的，保持一个非常好的放冷接触面，而金属接触面最有利于放冷和提供低的稳定的出口温度，这就是非完全冻结式的特点，冰柱没有成坨，可以在浮力的作用下上浮，以使得冰柱和钢盘管保持良好的接触。

过程三（平均分布期），部分发生了破冰现象而部分仍保持着和冰的完全接触，这是RTSC 蓄冰盘管特有的设计，我们称之为第一次破冰。

第一次破冰后形成了均匀的冰水混合层。

过程四（结束期）是发生第二次破冰的情形，第二次破冰后所有的冰全都上浮，形成稳定的冰水混合物，使得后期的融冰也较为稳定。

对RTSC蓄冰盘管而言，第二次破冰后冰量约剩10%，融冰基本已经到结束期。

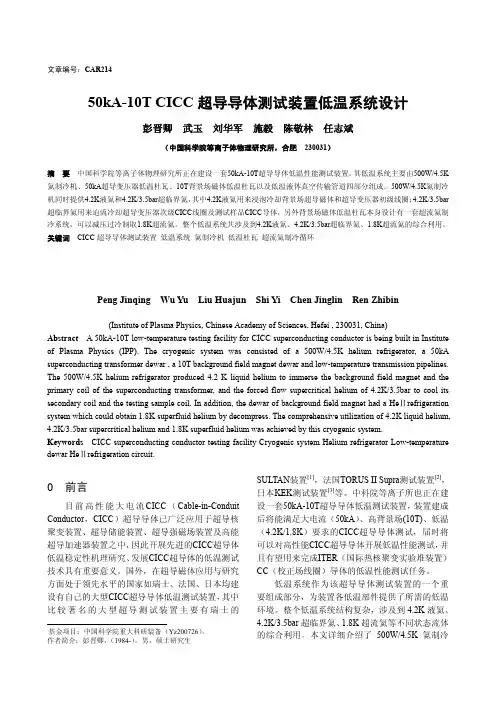

文章编号：CAR21450kA-10T CICC超导导体测试装置低温系统设计彭晋卿 武玉 刘华军 施毅 陈敬林 任志斌（中国科学院等离子体物理研究所，合肥 230031）摘 要 中国科学院等离子体物理研究所正在建设一套50kA-10T超导导体低温性能测试装置。

其低温系统主要由500W/4.5K 氦制冷机、50kA超导变压器低温杜瓦、10T背景场磁体低温杜瓦以及低温液体真空传输管道四部分组成。

500W/4.5K氦制冷机同时提供4.2K液氦和4.2K/3.5bar超临界氦，其中4.2K液氦用来浸泡冷却背景场超导磁体和超导变压器初级线圈；4.2K/3.5bar 超临界氦用来迫流冷却超导变压器次级CICC线圈及测试样品CICC导体，另外背景场磁体低温杜瓦本身设计有一套超流氦制冷系统，可以减压过冷制取1.8K超流氦。

整个低温系统共涉及到4.2K液氦、4.2K/3.5bar超临界氦、1.8K超流氦的综合利用。

关键词 CICC超导导体测试装置低温系统氦制冷机低温杜瓦超流氦制冷循环THE CRYOGENIC SYSTEM OF THE 50KA-10T CICC SUPERCONDUCTING CONDUCTOR TESTING FACILITY Peng Jinqing Wu Yu Liu Huajun Shi Yi Chen Jinglin Ren Zhibin(Institute of Plasma Physics, Chinese Academy of Sciences, Hefei , 230031, China)Abstract A 50kA-10T low-temperature testing facility for CICC superconducting conductor is being built in Institute of Plasma Physics (IPP). The cryogenic system was consisted of a 500W/4.5K helium refrigerator, a 50kA superconducting transformer dewar , a 10T background field magnet dewar and low-temperature transmission pipelines. The 500W/4.5K helium refrigerator produced 4.2 K liquid helium to immerse the background field magnet and the primary coil of the superconducting transformer, and the forced flow supercritical helium of 4.2K/3.5bar to cool its secondary coil and the testing sample coil. In addition, the dewar of background field magnet had a He refrigerationⅡsystem which could obtain 1.8K superfluid helium by decompress. The comprehensive utilization of 4.2K liquid helium, 4.2K/3.5bar supercritical helium and 1.8K superfluid helium was achieved by this cryogenic system.Keywords CICC superconducting conductor testing facility Cryogenic system Helium refrigerator Low-temperature dewar He refrigeration circuit.Ⅱ0 前言目前高性能大电流CICC（Cable-in-Conduit Conductor，CICC）超导导体已广泛应用于超导核聚变装置、超导储能装置、超导强磁场装置及高能超导加速器装置之中，因此开展先进的CICC超导体低温稳定性机理研究、发展CICC超导体的低温测试技术具有重要意义。

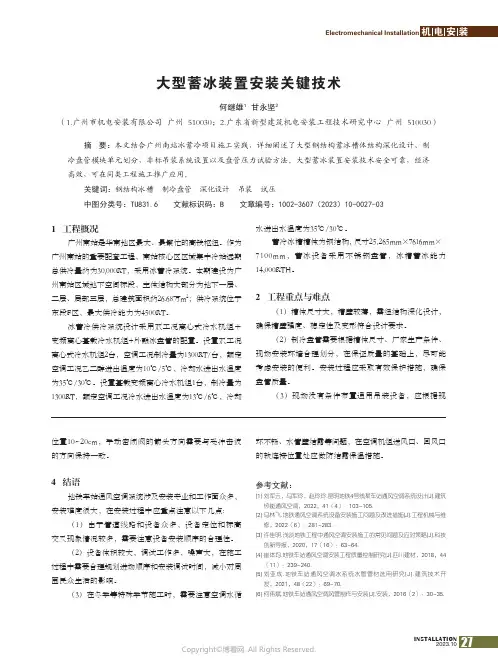

27INSTALLATION2023.10Electromechanical Installation 机 电 安 装何继雄1 甘永坚2（1.广州市机电安装有限公司 广州 510030；2.广东省新型建筑机电安装工程技术研究中心 广州 510030）摘 要：本文结合广州南站冰蓄冷项目施工实践，详细阐述了大型钢结构蓄冰槽体结构深化设计、制冷盘管模块单元划分，非标吊装系统设置以及盘管压力试验方法。
