高压双管旋喷桩技术交底

高压旋喷桩机安全技术交底书一、前言高压旋喷桩机是一种使用高压水射流和空气压缩机来完成钻孔、注浆、加固等工艺过程的新型机械设备。

因其作业方式独特，具有高压高速、高功率、高效节能等特点，被广泛应用于地基处理、坑支护、水库筏板等工程领域。

然而，在高压旋喷桩机的操作过程中，在不注意一些细节的情况下，可能会造成操作人员和周围环境的安全问题。

为此，为了避免潜在的安全风险，制定一份高压旋喷桩机安全技术交底书，对操作人员进行安全教育和培训，使其操作该设备时安全操作，做到既能确保工作的顺利进行，也保障操作人员和周围环境的安全。

二、高压旋喷桩机的安全操作2.1 选择合适的场地在操作前，必须要选择一个适合的作业场地。

场地应平整，干燥，防止滑动，而且距离其他建筑物和设备都应满足安全要求和距离要求。

2.2 周围的安全情况在开始工作之前，必须确保周围的安全情况非常好，例如有其他人或有设备等，这些情况都会对操作员和周围环境造成伤害和损失。

2.3 保持安全顺序在操作时，应保证严格按照操作手册的要求进行，不得“擅自操作”，在每一个环节上，都应该有操作者互相协助，详细沟通，确保操作流程逐步推进而又不出现操作违规行为。

2.4 关注机器的安全使用在机器的使用时，必须付出注意力，通过操作手册了解发动机的一般故障和排除故障措施；同时，也要注意检查设备是否有漏气、漏水等情况，并定期检查和维护设备，以确保设备的正常运行。

2.5 基于操作员的安全意识在任何情况下，都必须要培养每一位操作员有很高的安全意识。

操作员可以了解一些工程施工常用安全知识，明确其工作特点和危险性，做到尽量免去不必要的安全风险。

提高安全意识可以一遍减少事故发生的概率，有效的保障设备安全，保障工人的身体安全意识。

三、高压旋喷桩机的安全注意事项3.1 防控死亡当高压旋喷桩机正在工作时，操作员必须远离危险区域，以减少意外事故的发生。

操作员要注意时常注视机器的变动，以及确定操作必要时机及其他操作员的工作情况，确保安全操作。

技术交底书
提升接近桩顶时，应从桩顶以下1m开始，慢速提升旋喷，旋喷一定时间，再向上慢速提升0.5m，直至停喷面。

桩顶和桩底宜复喷。

（6）冲洗器具
喷射作业完成后，应把注浆管等机具设备冲洗干净，管内机内不得残存水泥浆。

通常把浆液换成水，在地面上喷射，以便把注浆泵、注浆管和软管内的浆液全部排除。

（7）移动机具：
将钻机等机具设备移到新孔位上。

四、质量控制
由于高压旋喷桩施工难度大，根据本工程实际特制定施工细则，在施工中严格遵守，以保证施工质量。

（1）确保定位轴线质量
a、严格按照施工图及施工现场实际位置定出桩的起始点及轴线位置；
b、旋喷桩起始点及轴线位置经验收合格后，方可进行旋喷桩施工；
（2）确保桩位质量
桩位移机前要量好间距尺寸并做好标记，移位时在内外边线间移动，就位前对桩间距进行复核，以确保桩间搭接长度符合设计要求。

（3）确保桩顶、桩底标高
施工时应不断测量施工场地及机架标高，并及时修正相应桩深和其它标高控制位置，如周围存在建筑物时，也可以将桩底和其他位置控制标高标志在建筑物上。

（4）保证桩体垂直度
在铺设道轨枕木处要垫平整实，使道轨枕木在同一水平线上，在开孔前用水平尺对机架进行校对以确保桩体垂直度（不得超过 1.0%）达到设计要求。

（5）保证加固体强度均匀性
交底人：复核/审核人：签收人：
技术交底签收记录表
说明：1、本表除列表名称外，其余手签；
2、技术交底交至作业班组或多人签收时采用本表记录。

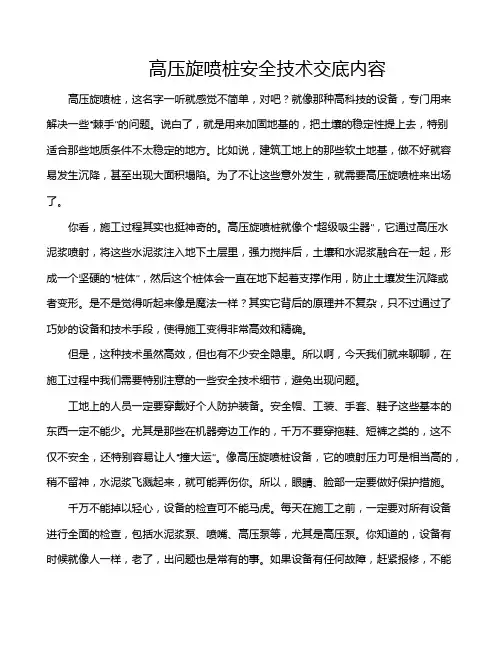

高压旋喷桩安全技术交底内容高压旋喷桩，这名字一听就感觉不简单，对吧？就像那种高科技的设备，专门用来解决一些“棘手”的问题。

说白了，就是用来加固地基的，把土壤的稳定性提上去，特别适合那些地质条件不太稳定的地方。

比如说，建筑工地上的那些软土地基，做不好就容易发生沉降，甚至出现大面积塌陷。

为了不让这些意外发生，就需要高压旋喷桩来出场了。

你看，施工过程其实也挺神奇的。

高压旋喷桩就像个“超级吸尘器”，它通过高压水泥浆喷射，将这些水泥浆注入地下土层里，强力搅拌后，土壤和水泥浆融合在一起，形成一个坚硬的“桩体”，然后这个桩体会一直在地下起着支撑作用，防止土壤发生沉降或者变形。

是不是觉得听起来像是魔法一样？其实它背后的原理并不复杂，只不过通过了巧妙的设备和技术手段，使得施工变得非常高效和精确。

但是，这种技术虽然高效，但也有不少安全隐患。

所以啊，今天我们就来聊聊，在施工过程中我们需要特别注意的一些安全技术细节，避免出现问题。

工地上的人员一定要穿戴好个人防护装备。

安全帽、工装、手套、鞋子这些基本的东西一定不能少。

尤其是那些在机器旁边工作的，千万不要穿拖鞋、短裤之类的，这不仅不安全，还特别容易让人“撞大运”。

像高压旋喷桩设备，它的喷射压力可是相当高的，稍不留神，水泥浆飞溅起来，就可能弄伤你。

所以，眼睛、脸部一定要做好保护措施。

千万不能掉以轻心，设备的检查可不能马虎。

每天在施工之前，一定要对所有设备进行全面的检查，包括水泥浆泵、喷嘴、高压泵等，尤其是高压泵。

你知道的，设备有时候就像人一样，老了，出问题也是常有的事。

如果设备有任何故障，赶紧报修，不能硬着头皮干。

否则，如果设备突然出问题，不仅耽误工期，还可能给施工人员带来不必要的伤害，甚至可能引发更大的事故。

再说了，施工现场的安全防护措施得做好。

像那种旋喷桩施工区域周围，应该设置安全警戒线，限制非工作人员的进入。

这些区域可不是随便谁都能进的，尤其是那些施工机械正在运作的时候。

高压旋喷桩安全技术交底一、前言高压旋喷桩作为一种重要的土工处理工艺，广泛应用于土石方工程中，其施工安全是施工单位需要高度重视的事项之一。

本文将从高压旋喷桩的施工安全方面，对一些安全注意事项进行交底。

二、施工现场安全2.1 人员安全在施工现场，施工人员是施工过程中最重要的环节之一。

因此，施工现场中的每个人都必须严格遵守安全标准，在施工中保持高度警惕。

同时，施工单位应根据当地法律法规和安全标准，确保员工的人身安全，并对员工进行必要的安全培训。

2.2 设备安全高压旋喷桩施工需要使用到各种设备和机器，这些设备一旦出现问题，在施工现场将会带来严重的安全隐患。

因此，在施工前，施工单位需要对设备进行检查和维护，并确认其符合相关安全标准和法规。

在施工过程中，要保持机器的高效运转，并随时对机器进行检查和维护。

2.3 现场交通安全当在施工现场内运输材料和设备时，需严格按照施工现场的交通标准和规则操作。

现场必须设置警告标志，并采取措施确保行人和车辆之间的安全距离。

在需要进入危险区域时必须佩戴好相应的安全装备，并开启黄色警示灯及其他相关震荡报警装置。

三、现场施工安全3.1 施工场地安全施工地点选定后，需对施工场地进行细致的现场检查，确认现场符合施工标准和安全规定。

同时，需清除施工场地内的各种障碍物，并严格控制未经认定和授权的人员和车辆，确保场地的安全。

3.2 施工操作规范在高压旋喷桩的施工过程中，需要按照操作规范进行。

在进行拆装、加载和卸载事项时，需特别注意安全，以确保没有任何人员被紧缩和死亡危险。

同时，遵循安全操作规程，并确保操作人员接受过有效的安全培训。

3.3 施工设备安全对于高压旋喷桩施工的机械设备都要进行检查和维护，并确认其符合相关安全标准和法规。

行车吊运、反杆吊勾操作和临时性支撑结构，也需按照规章制定操作程序，确保设备的安全运转，并避免桩型滑移，以及棚架突颠等意外事件。

四、施工风险管理4.1 风险评估在施工前，需要对施工现场进行全面评估以判断风险范围和可能的风险程度。

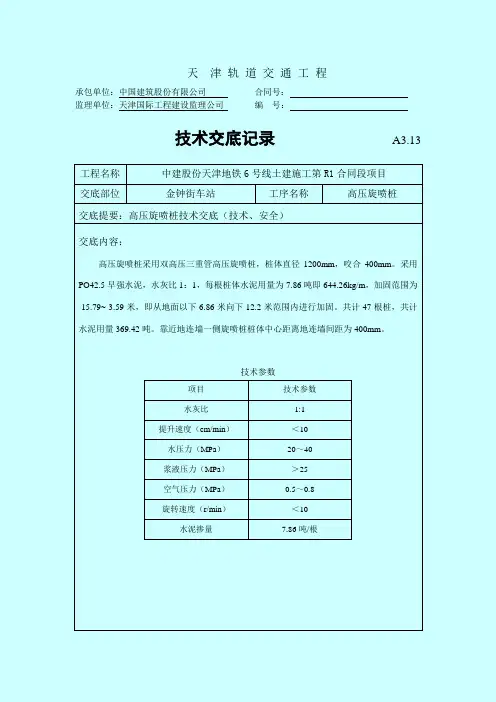

天津轨道交通工程
承包单位：中国建筑股份有限公司合同号：
监理单位：天津国际工程建设监理公司编号：
技术交底记录A3.13
工程名称中建股份天津地铁6号线土建施工第R1合同段项目
交底部位金钟街车站工序名称高压旋喷桩
交底提要：高压旋喷桩技术交底（技术、安全）
交底内容：
高压旋喷桩采用双高压三重管高压旋喷桩，桩体直径1200mm，咬合400mm。

采用PO42.5早强水泥，水灰比1：1，每根桩体水泥用量为7.86吨即644.26kg/m，加固范围为-15.79~-3.59米，即从地面以下6.86米向下12.2米范围内进行加固。

共计47根桩，共计水泥用量369.42吨。

靠近地连墙一侧旋喷桩桩体中心距离地连墙间距为400mm。

技术参数
项目技术参数
水灰比1:1
提升速度（cm/min）＜10
水压力（MPa）20～40
浆液压力（MPa）＞25
空气压力（MPa）0.5～0.8
旋转速度（r/min）＜10
水泥掺量7.86吨/根
技术负责人交底人接受交底人
注：1、本表用于承包单位对作业班组的技术交底；
2、本表一式三份，交底后承包单位项管部、作业班组各留一份，报监理部一份备案。

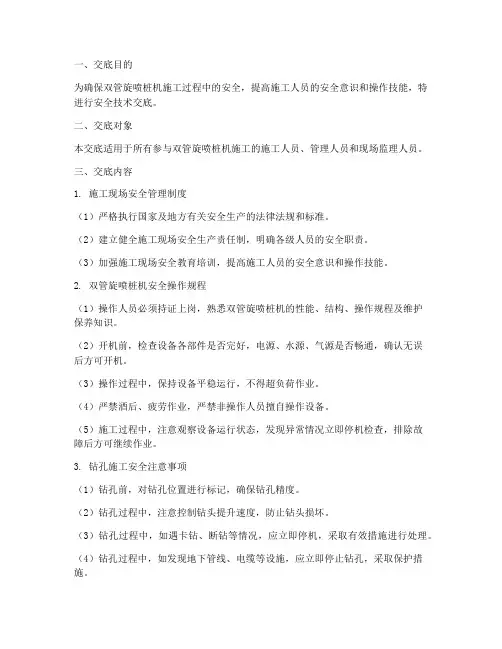

一、交底目的为确保双管旋喷桩机施工过程中的安全，提高施工人员的安全意识和操作技能，特进行安全技术交底。

二、交底对象本交底适用于所有参与双管旋喷桩机施工的施工人员、管理人员和现场监理人员。

三、交底内容1. 施工现场安全管理制度（1）严格执行国家及地方有关安全生产的法律法规和标准。

（2）建立健全施工现场安全生产责任制，明确各级人员的安全职责。

（3）加强施工现场安全教育培训，提高施工人员的安全意识和操作技能。

2. 双管旋喷桩机安全操作规程（1）操作人员必须持证上岗，熟悉双管旋喷桩机的性能、结构、操作规程及维护保养知识。

（2）开机前，检查设备各部件是否完好，电源、水源、气源是否畅通，确认无误后方可开机。

（3）操作过程中，保持设备平稳运行，不得超负荷作业。

（4）严禁酒后、疲劳作业，严禁非操作人员擅自操作设备。

（5）施工过程中，注意观察设备运行状态，发现异常情况立即停机检查，排除故障后方可继续作业。

3. 钻孔施工安全注意事项（1）钻孔前，对钻孔位置进行标记，确保钻孔精度。

（2）钻孔过程中，注意控制钻头提升速度，防止钻头损坏。

（3）钻孔过程中，如遇卡钻、断钻等情况，应立即停机，采取有效措施进行处理。

（4）钻孔过程中，如发现地下管线、电缆等设施，应立即停止钻孔，采取保护措施。

4. 旋喷作业安全注意事项（1）旋喷作业前，检查旋喷设备各部件是否完好，确认无误后方可开机。

（2）旋喷作业过程中，注意观察旋喷效果，如发现异常情况，应立即停机检查。

（3）旋喷作业过程中，严禁操作人员进入旋喷区域，确保人员安全。

（4）旋喷作业结束后，清理现场，确保无安全隐患。

5. 事故应急处理（1）发生事故时，立即停止作业，启动应急预案。

（2）组织人员对受伤人员进行救治，并及时上报相关部门。

（3）保护事故现场，配合相关部门进行调查和处理。

四、交底要求1. 施工人员要认真听取安全技术交底，掌握安全操作规程和注意事项。

2. 施工人员要严格执行安全技术交底内容，确保施工安全。

高压旋喷桩施工交底1. 施工简介高压旋喷桩施工是一种常用的地基处理方式，通过高压水泥浆进行钻孔注入，形成强固的桩基。

本次施工旨在为项目提供稳定的地基支撑。

2. 施工过程2.1 钻孔准备- 根据设计要求，确定桩基的数量和位置。

- 进行地质勘探，了解地层情况，并根据勘探结果确定钻孔深度。

- 准备钻孔设备和工具，确保设备正常运行。

2.2 桩基施工- 使用钻孔设备进行钻孔，控制孔径和钻孔深度。

- 在钻孔过程中，定期检查岩屑排出情况，确保钻孔质量。

- 完成钻孔后，开始注浆，使用高压水泥浆注入钻孔，形成桩体。

- 根据施工要求，确保注浆均匀、密实，避免产生空洞或塌陷。

3. 安全措施- 在施工现场设置明显的安全警示标志，保持施工区域的安全。

- 操作人员必须穿戴安全帽、防护眼镜、手套等个人防护装备。

- 钻孔机械设备必须经过检修和保养，确保正常运行。

- 操作人员必须熟悉设备操作规程，并严格遵守操作规范。

4. 质量控制- 施工过程中，定期进行质量抽验，保证桩基质量。

- 检查桩体硬度和均匀性，确保桩基的稳定性。

- 记录施工过程中的关键数据和质量记录，以备查验。

5. 施工总结高压旋喷桩施工是一项重要的地基处理工艺，在施工过程中需要严格按照设计要求和操作规范进行操作。

同时，保证施工安全和质量控制是施工的关键。

通过合理的施工过程和控制措施，可为项目提供稳定的地基支撑。

以上为高压旋喷桩施工交底文档，供参考使用。

如有疑问，请及时沟通。

高压旋喷桩技术交底1. 概述高压旋喷桩技术是目前常用的土方加固技术之一，其工作原理是通过高压气流喷洒水泥浆或其他混合材料，将其混合成悬浮状态，并在喷口附近加入旋转机构使其产生旋转，使喷出的混合物在空气中产生离心作用并且短暂回流，从而在地层中形成一定直径和长度的加固带，提高土体的抗拔能力、抗剪强度以及承载力等性能。

2. 工作原理高压旋喷桩利用高压气流将水泥浆或混合材料带入喷嘴，喷嘴附近有旋转机构可以使材料在喷出的同时形成旋转，产生离心作用，从而形成一定直径和长度的加固带，并在材料固化之后增强土体的力学性能。

高压旋喷桩的工作原理主要包括以下几个方面：•喷嘴：作为喷洒混合物的出口，水泥浆或混合材料通过喷嘴直接喷向地层，从而形成加固带。

•高压气源：用于驱动水泥浆等混合材料通过喷嘴进行喷洒。

•旋转机构：沿着土体纵向方向旋转，使得喷出的水泥浆或混合材料能够形成旋转，并产生离心作用。

3. 工作流程高压旋喷桩的施工流程一般分为以下几个步骤：1.现场考察：了解地层情况、土层厚度、土层性质等相关信息，为施工提供依据。

2.设计方案：针对具体的项目和地层情况，设计加固加固带形状、长度、直径等参数，以及材料的配比。

3.洞口准备：对于需要加固的地方进行挖掘和洞口的准备。

4.施工混合物：将水泥、碎石和水混合，加入到高压混合机中，混合均匀。

5.高压喷洒：利用高压气流将混合物喷出，形成一定直径和长度的加固带。

6.固化：待喷出的材料固化后，形成经过加固的地层。

4. 安全措施针对高压旋喷桩施工过程中存在的安全风险，应该采取如下安全措施：•工作人员必须佩戴符合要求的防护装备，避免喷溅物质对眼睛和皮肤造成伤害。

•在施工现场设置明显的警示牌和安全栏杆，确保人员和设备的安全。

•按照施工规范和相关标准进行施工，确保工作过程中不产生其他安全隐患。

•进行必要的培训，提高工作人员的安全意识和技能，确保工作安全。

5. 结论高压旋喷桩技术具有工艺简单、效果显著、工期短等优点，采用适当的设计方案和措施可以有效地提高土体的力学性能，同时在施工过程中做好安全保障，保证施工过程中人员和设备的安全，是一种非常实用的土方加固工艺。

高压旋喷桩技术交底记录CX14-JL01版本 /修改码 :C/0工程名称工程类别基坑支护工程规模大型工程地点记录人交底内容：一、设计简况1、本工程在支护桩桩间设置 1 排φ700@1200高压旋喷桩帷幕，支护桩外侧设置 1 排φ700@400高压旋喷桩帷幕；2、本工程设计分为FF' 、F'G、 GG’、 G'H' 、H'H 及 F'G 段电力箱涵处六段；3、F'G、GG'、HH'段冠梁外侧插入 1 排 I16 工字钢，间距为600m，长度为5.0m；其中 F'G 段电力箱涵处不插工字钢；4、高压旋喷桩采用双重管工艺施工，每 M 水泥用量不小于 300kg；水泥浆采用P.O.42.5 级水泥配制，水灰比1.0-1.2 ，注浆压力不小于25MPa，气体压力不小于0.7MPa。

二、各段设计情况1、FF' 段：该段φ700@1200桩设计桩长 12m，桩顶标高 17.900m，桩底标高5.900m；φ700@400桩设计桩长 8m，桩顶标高 15.000m，桩底标高 7.000m；2、F'G 段：该段φ700@1200桩设计桩长12m，桩顶标高17.900m，桩底标高5.900m；φ700@400桩设计桩长8m，桩顶标高15.000m，桩底标高7.000m；该段沿φ700@1200桩外侧插入 1 排 I16 工字钢，间距为 600m，长度为 5.0m，工字钢顶部标高为 20.600m，底部标高为 15.600m，其中电力箱涵处不插工字钢；3 、 F'G 段电力箱涵处：该段φ 700@1200桩设计桩长 13m，桩顶标高19.100m，桩底标高 6.100m；φ700@400桩设计桩长 8m，桩顶标高 15.000m，桩底标高 7.000m；4 、 GG’段、 H'H 段：该段φ 700@1200桩设计桩长 11.5m，桩顶标高17.900m，桩底标高 6.400m；φ700@400桩设计桩长 7.5m，桩顶标高 15.000m，桩底标高 7.500m；该段沿φ700@1200桩外侧插入 1 排 I16 工字钢，间距为600m，长度为 5.0m，工字钢顶部标高为 19.800m，底部标高为 14.800m；5、G'H' 段：该段φ700@1200桩设计桩长12m，桩顶标高19.300m，桩底标高 7.300m；φ700@400桩设计桩长 11m，桩顶标高 18.300m，桩底标高 7.300m。

高压旋喷桩施工安全技术交底一、安全生产有关规定交底：1、全体人员必须认真遵守国家有关安全面旳政策、法令和规章制度。

建立安全岗位责任制，逐层签订安全生产责任状，明确分工，责任到人。

2、遵守高压旋桩施工安全操作规程和各项安全施工制度，并接受班前班后旳安全检查。

工班制定班前安全告知制度，阐明施工中应当注意旳安全问题。

3、现场施工人员必须戴好安全帽、穿黄马甲。

员工着装应符合施工规定，规定统一旳工作服，施工现场重要出口、危险处和警戒区等处挂醒目旳安全、防火标志提醒牌。

提醒每个人时时刻刻注意安全。

5、有安全隐患旳工作场所，应配置齐全安全防护用品；沾有易燃污渍旳衣物不得继续使用。

6、工人进场后，要由工区、架子队安全负责人对其进行三级安全教育，定期开展安全教育培训，定期开展现场安全检查整改活动，重点检查，电缆及保护装置设备传动系统等与否正常，发现隐患，限期整改。

7、所有高压旋喷桩施工旳人员都要接受安全教育和培训，且考试合格。

8、坚持执行施工前旳安全技术交底，认真填写安全日志。

9、机电设备必须专人操作，操作时必须遵守操作规程，特殊工种（电工）及中小机械操作工必须持证上岗，没有证件旳统一办理，费用自理。

二、现场管理交底1、工地现场24小时安排管理人员值班。

2、当班安全员、防护员与现场管理人员对工地现场发生旳问题应及时处理。

如碰到重大旳问题，应在第一时间按工区规定进行上报处理。

3、施工现场严禁嬉戏、打闹、酗酒等，严禁酒后上岗作业，违者立即清除现场，在既有线施工范围，严禁闲杂人员进入现场。

4、特殊工种人员持证上岗，严禁无证上岗操作，防止机电事故旳发生和伤害他人事故旳发生。

没有证件旳，把需要办证人员旳花名册上报安质部，统一办理证件。

5、现场电缆必须架空布设，多种电器控制必须设置二级供电三级保护装置，贯彻“一机一闸一漏保”及五线三相制等各项措施。

6、电器、线路必须断电修理，并挂上警示牌。

在保护措施不齐全旳状况下，严禁人员处理场地旳障碍物等。

施工安全技术交底记录
工程名称分部工程基坑支护
交底部位高压旋喷桩施工
交底内容：
一、材料要求
1、水泥：采用P.O45.5级普通硅酸盐水泥，每批次进场水泥必须有生产厂家的产品合格证，并根据有关规定进行抽查检验。

2、水：使用不含有害物质的洁净水。

二、主要工作量
本工程高压旋喷桩成桩直径D600，灌注桩之间设置，桩间距400，相邻桩搭接200mm，桩顶标高与灌注桩相同，有效桩长4~~8m，共187组；二重管施工工艺，浆液采用纯水泥浆，水灰比0.9~1.1，设计水泥用量为平均每延米200kg；高压水泥浆液流压力20~25Mpa（靠近桩顶部分可适当减小）。

三、施工工艺
测量放线——确定桩位——钻机就位——下喷射管——测量孔深——搅拌制浆——喷射注浆——达到设计深度——成桩——验收。

1、测量放线定位：根据设计施工图和坐标网点测量放出施工轴线，在施工轴线上按照施工图纸和编
号位置确定孔位，依据基准水准点进行孔位地面高程测量。

2、钻机就位：钻机应垂直于地面并安装平稳，放线桩位与设计桩位不大于20mm。

造孔每钻进 5m用
水平尺测量检查机体水平和立轴垂直度。

3、浆液配制搅拌：水泥浆液水灰比为0.9~1.1。

为防止水泥浆离析，应在灰浆机中不停地搅动，水
泥用量200kg/m；水泥浆比重=1.48。

交底单位，项目部接收单位高压旋喷施工班组交底人接收人。

高压旋喷桩施工安全技术交底概述：高压旋喷桩是一种常用于基础工程施工的土方处理技术。

由于土方处理和桩基施工的特殊性，高压旋喷桩施工必须注重施工安全技术。

本文将重点介绍高压旋喷桩施工中需要注意的安全技术要点。

一、安全人员配置：在高压旋喷桩施工现场应合理配置安全人员，以确保施工安全工作的顺利进行。

安全人员的职责包括现场巡查、安全检查、施工环境的监控和危险源的识别和管理等。

二、施工现场管理：高压旋喷桩施工现场应设置明确的施工区域，并采取措施确保施工区域内无人员闯入。

施工现场应配备合适的安全警示标志，提醒施工人员注意安全。

此外，施工现场应保持整洁，确保材料堆放有序，减少摔倒和滑倒等事故的发生。

三、机械设备安全：在高压旋喷桩施工过程中，机械设备是必不可少的工具。

为确保机械设备的安全运行，应定期对设备进行检查和维护，并及时处理设备故障。

操作人员必须熟悉设备的使用方法和操作规程，并严格按照操作规程进行操作。

同时，应配备专人负责机械设备的操作和维护，并加强对操作人员的培训和管理。

四、施工作业安全：高压旋喷桩施工作业是一项高难度的工作，施工人员必须具备相关的技术知识和专业技能。

在进行施工作业前，应对施工现场进行安全评估，并制定详细的施工方案。

施工人员必须穿戴好个人防护用品，并在施工现场严格按照作业规程进行操作。

在施工过程中，应及时清理施工现场，避免工具和材料的散落，减少绊倒和触电等事故的风险。

五、应急措施：在高压旋喷桩施工过程中，应制定有效的应急预案，并组织相关人员进行应急演练。

必要时，应设立应急疏散通道，并配备必要的救援设备。

施工人员必须了解应急救援流程和急救措施，并在发生事故或危险情况时能够迅速采取正确的应急处理措施。

六、施工安全教育：高压旋喷桩施工安全教育是确保施工安全的重要环节。

施工单位应加强对施工人员的安全教育，提高他们的安全意识和应急处理能力。

同时，施工单位应定期组织安全知识培训和技术交底，使施工人员了解和掌握高压旋喷桩施工的安全技术要点。

高压旋喷桩技术交底 This manuscript was revised by the office on December 10, 2020.技术交底书技术交底书表格编号1001 项目名称杭州地铁4号线5标南星桥站第 1 页共 10 页交底编号工程名称杭州地铁4号线5标南星桥站双重管高压旋喷桩设计文件图号HD4-1-S-ECI-04-Z07-JG-01-B施工部位双重管高压旋喷桩交底日期技术交底内容：1、设计情况2、作业范围3、人员机械配置4、施工工艺5、控制要点6、质量标准7、成品保护8、公用事业管线保护9、安全、质量、环境保护及文明施工注意事项附件及附图：1、附图一《双重管加固图》编制人（签字）复核人（签字）交底人（签字）接受交底人（签字）：一、设计情况南星桥站为4号线与5号线的换乘车站，南星桥站4号线车站总长，标准段宽，地下双层岛式站台车站，站台宽度12m，共设4个出入口和2个风道；5号线车站总长，标准段宽，地下三层岛式站台车站，站台宽度12m，共设2个出入口和2个风道。

二、作业范围南星桥站处于杭州市上城区，为4号线与5号线的换乘车站，车站位于钱江路与飞云江路的交叉口，4号线车站大体沿钱江路东西走向布置，5号线车站大体沿飞云江路南北向布置。

施工范围为车站二期围挡内已施工导墙的地下连续墙两侧进行旋喷加固，本工程地基加固采用高压旋喷桩，地连墙接口部位采用Φ800二重管旋喷桩代替，深度30m。

坑外旋喷桩加固Φ800@600，加固深度为坑底以下3m，水泥掺量为20%，详见附图一《双重管加固图》。

三、人员机械配置1、为保证作业班组人员高效稳定，便于管理，并隶属于项目经理部统一领导，统筹调度。

其劳动力组织安排见表：2、主要施工机械计划合理选择施工设备是保证施工顺利的重要环节。

设备型号数量选择的原则是：能满足设计对工程的技术和质量标准。

投入施工的主要设备如下表：投入施工主要设备表四、施工工艺旋喷桩施工工艺流程图见图4-1所示。

高压旋喷桩施工技术交底1. 背景高压旋喷桩是一种常用的地基处理技术，常用于土地基的加固和支护。

本文档旨在向施工人员交底高压旋喷桩施工技术，确保施工过程的顺利进行。

2. 施工前准备在进行高压旋喷桩施工之前，需要进行以下准备工作：- 确定施工地段，并进行详细的地质勘察和评估。

- 准备高压旋喷桩施工所需的设备和材料。

- 制定详细的施工计划，并与相关部门和人员进行协调。

3. 施工步骤高压旋喷桩的施工步骤如下：步骤一：准备工作- 根据施工计划，在施工地段进行场地平整和标线。

- 搭建所需的施工平台和工作平台。

步骤二：钻孔- 根据设计要求和场地情况，确定钻孔的位置和深度。

- 使用旋喷桩机进行钻孔，确保钻孔的直径和深度符合要求。

步骤三：注浆- 在钻孔过程中，通过旋喷桩机进行同步注浆。

- 注浆材料应根据设计要求选择合适的水泥和添加剂。

步骤四：拉桩- 钻孔完成后，使用旋喷桩机进行桩身拉桩。

- 桩身拉桩过程中，应控制旋喷桩机的旋转速度和下沉速度。

步骤五：施工记录和检查- 在施工过程中，及时记录施工参数和数据。

- 完成施工后，对旋喷桩进行检查和测量，确保其符合设计要求。

4. 安全注意事项在高压旋喷桩施工过程中，需要注意以下安全事项：- 操作人员应经过培训和资质认证，并严格按照操作规程进行施工。

- 确保施工现场的安全措施，包括扬尘控制、防护设施和消防设备。

- 定期检查和维护施工设备，确保其正常运行。

以上为高压旋喷桩施工技术交底的内容，希望能对施工人员有所帮助。

详细的施工细节和操作规程，需要根据具体项目和要求进行调整和补充。

施工过程中，请始终保持高度警惕和安全意识，确保施工的质量和安全。
