家庭电路的组成
1.进户线：连接户外的供电电路的电线，一根是火线，另一根是零线，它们
之间有220V 的电压．它们构成家庭电路的电源．火线与大地之间也有220V 电压，零线与大地之间没有电压．
2.电能表：测量用户在一段时间内消耗的电能，装在干路上，进户线首先要
进入电能表．
3.总开关：能同时切断火线和零线，方便室内电路的安装和检修．控制整个
家庭电路的通断，要安装在保险丝前．
4.保险丝：当电路中电流过大时，自动熔断并切断电源，起保护电路的作用．现在家庭多
用空气开关来取代保险丝．由电阻率较大、熔点较低的铅锑合金制成；当电路中电流过大时能自动熔断而切断电路；要串联在电路中，不能用铜丝代替；保险丝的选择原则是保险丝的额定电流等于或稍大于电路中最大正常工作电流．如果只有一根保险丝要安装在火线上．
5.插座与用电器：插座给可移动家用电器供电，插座并联在电路中，两孔插
座右火左零，三孔插座右火左零上地．用电器是直接利用电能工作的器件，各用电器之间通常是并联的．
6.开关与灯泡：开关与被控制的灯泡串联．为了安全，开关应接在火线与灯
泡的尾部金属体之间．
7.家庭电路中各用电器之间、用电器和插座之间均为并联连接，开关与被控制
的用电器串联连接；

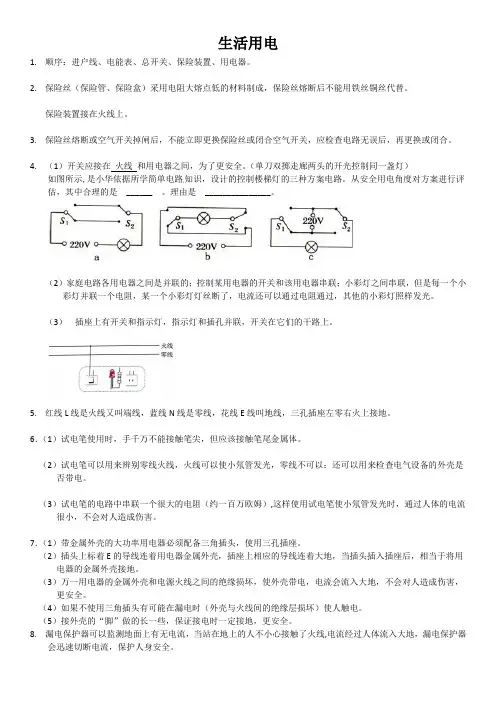

8.进户线、电能表、闸刀开关、保险盒的顺序不能颠倒。
9.进户线进入用户，首先经过电能表，然后再接闸刀开关，防止偷电；
10.保险盒一定接在闸刀开关后面，容易更换保险丝．
11.在进行家庭电路故障分析时，可有两种方法：
（1）用测电笔：如果氖管发光，则被测点与火线之间连通，如果氖管不发光，则被测点与火线之间是断的．
如果测电笔测试家庭电路中所有点时氖管都不发光，则确定是进户的火线断了；如果电路闭合，但用电器不工作，测电笔测试火线和零线时氖管都发光，则
确定是进户的零线断了．
（2）用检验灯泡：根据断路、短路、正常电路表现出的现象判断．
如果检验灯泡不发光，则被测灯泡断路；如果检验灯泡较暗，则被测灯泡正常；如果检验灯泡正常，则被测灯泡短路．
12.突然家里所有用电器都停止工作，则有保险丝断的可能性．
13.用测电笔检验火零线时，手一定要接触尾部金属体，一定不要接触笔尖金属
体．
14.在我国家庭电路的工作电压都是220V，各种用电器的额定电压也应是220V，在
其他某些国家不是．
15.测电笔的使用
（1）测电笔的用途：用来辨别火线和零线．
．（2）测电笔的结构：笔尖、电阻、氖管、弹簧、笔卡（或笔部金属体）（3）测电笔的使用方法：笔尖接触被测导线，手接触尾部金属体．
16.参数的理解：
220V：表示电能表应该在220V 的电路中使用；
10（20）A：表示该电能表的标定电流是10A，额定最大电流是20A；
50Hz：表示电能表在50Hz 的交流电路中使用；
600revs/kW•h：表示接在这个电能表上的用电器每消耗1kW•h 的电能，电能表上的转盘转过600 圈．
（1）17.电能的求法：
①测量较大电能时用刻度盘读数：最后一位是小数位；两次读数之差就是这段时
间内消耗的电能，单位是度（千瓦时）
；
②测量较小电能时用转盘转数读数：通过记录某段时间内电能表转盘转数，结
合电能表转盘每转表示的电能计算出该段时间内消耗的电能．
