1、小林用一个电流表和一个阻值为 10Ω的电阻 R0 来测某未知电阻 Rx 的阻值,设计了如图所示的电路,在只闭合 S的情况下,电流表的示数为0.6A ;再同时闭合S、S1 时,电流表的示数为0.9A ,电源电压不变,求:( 1)电源电压;(2)电阻 Rx 的阻值。
2、如图 16所示的电路中,定值电阻R1滑动变阻器,电源电压保持不变。
闭合开关为 10 Ω,R2S 后,滑片 P为从b 端移动到a端的过程,电压表示数U 与电流表示数I的关系图象如图17 所示。
求:( 1)电源电压;( 2)滑动变阻器的最大阻值。
3、如图 16 所示,电源电压可调,小灯泡上标有“ 6V 0.5A ”的字样(不考虑温度对小灯泡电阻的影响),电流表的量程:0~ 0.6A ,电压表量程: 0~ 3V,滑动变阻器规格为“ 20Ω 1A ”( 1)电源电压调至 6V,闭合开关 S1 和 S2,移动滑动变阻器的滑片 P,使小灯泡正常发光,电流表示数为 0.6A ,则电压表的示数是多少? R0 的阻值是多少?(2)电源电压调至8V,断开开关S1、闭合开关 S2,为了保证电路安全,求滑动变阻器的阻值变化范围。
4、图甲是智能怀旧灯,与灯串联的调光旋钮实质是滑动变阻器,图乙是简化的电路原理图。
灯 L 标有“ 12V 3W”字样,当滑动变阻器的滑片 P 在 a 点时,灯 L 正常发光,电源电压不变,不考虑温度对灯丝电阻的影响。
问:(1)电源电压 U 是多少?(2)当滑动变阻器接入电路中的电阻是12Ω时,灯 L 消耗的实际功率是多少?(3)当滑片 P 位于中点 b 和最右端 c 时,灯两端电压之比是 3:2 ,则滑动变阻器的最大值是多少?5、某兴趣小组探究串联电路中电阻消耗的电功率与电流的关系,电路如图甲所示.滑动变阻器滑片 P 从最右端向最左端移动的过程中, R1的 U﹣ I 图象如图乙所示.求:(1) R1的阻值;(2)电路消耗的最大功率;(3)当 R2消耗的电功率为0.5W 时, R2的阻值.6、如图甲所示,实验小组的同学设计了一种测量温度的电路.已知电源电源为 6V 且保持不变, R0是定值电阻, R t是热敏电阻,其阻值随温度变化的图象如图乙所示.电流表采用“0~0.3A”的量程.(1)当环境温度是 40℃时,电流表的示数为 0.2A ,求此时 R t消耗的电功率及 R0的电阻值;( 2)该电路能测量的最高温度是多少.7、某种规格的白炽灯泡的铭牌上印着“ 220V 40W”,其灯丝电流随电压变化图象如图所示.(1)这种白炽灯正常工作时,灯丝的电阻是多少?(2)取两只该规格的白炽灯串联起来,接到 220V 的电源上,两灯总的实际电功率是多少?两灯工作 2h 共消耗多少度电?( 3)取一只该规格的白炽灯接到12V 学生电源上,电路连接及灯泡均完好,闭合开关后白炽灯并不发光,请你判断此时白炽灯是否消耗电能?如果消耗,说明能量转化的情况;如果不消耗,说明理由.8、孝顺的芳芳为了让奶奶在冬天方便取暖。

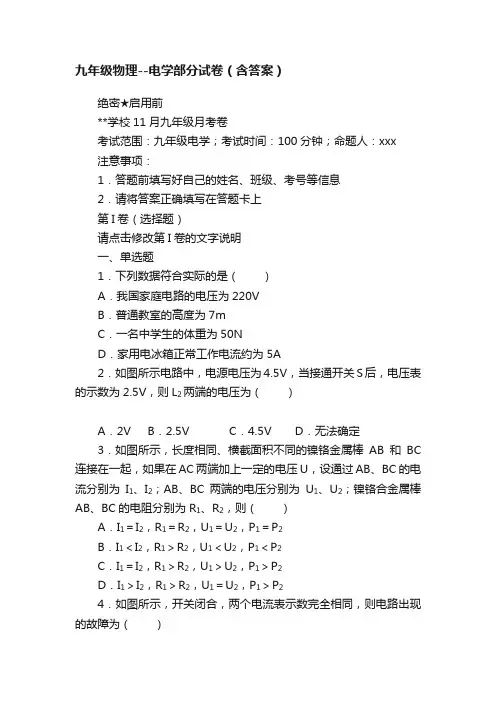

九年级物理--电学部分试卷(含答案)绝密★启用前**学校11月九年级月考卷考试范围:九年级电学;考试时间:100分钟;命题人:xxx注意事项:1.答题前填写好自己的姓名、班级、考号等信息2.请将答案正确填写在答题卡上第I卷(选择题)请点击修改第I卷的文字说明一、单选题1.下列数据符合实际的是()A.我国家庭电路的电压为220VB.普通教室的高度为7mC.一名中学生的体重为50ND.家用电冰箱正常工作电流约为5A2.如图所示电路中,电源电压为4.5V,当接通开关S后,电压表的示数为2.5V,则L2两端的电压为()A.2V B.2.5V C.4.5V D.无法确定3.如图所示,长度相同、横截面积不同的镍铬金属棒AB和BC 连接在一起,如果在AC两端加上一定的电压U,设通过AB、BC的电流分别为I1、I2;AB、BC两端的电压分别为U1、U2;镍铬合金属棒AB、BC的电阻分别为R1、R2,则()A.I1=I2,R1=R2,U1=U2,P1=P2B.I1<I2,R1>R2,U1<U2,P1<P2C.I1=I2,R1>R2,U1>U2,P1>P2D.I1>I2,R1>R2,U1=U2,P1>P24.如图所示,开关闭合,两个电流表示数完全相同,则电路出现的故障为()A.L1短路 B.L1断路 C.L2短路 D.L2断路5.如图所示,甲、乙、丙分别是电压表或电流表,要求闭合开关后,两灯均能发光。
下列表述中错误的是()A.甲、乙决不允许同时为电流表B.要L1、L2并联,则甲、乙电压表,丙为电流表C.要L1、L2并联,则乙为电压表,甲、丙为电流表D.要L1、L2串联,则甲、丙应为电压表,乙为电流表6.小军按照如图甲所示的电路图连接好电路,并确保电路各元件均无损坏后再闭合开关,发现两个电压表的指针指到表盘的同位置,如图乙所示。
那么R1和R2两端的电压分别为()A.8V与0.8V B.0.8V与 3.2V C.3.2V与0.8V D.0.8V与4V第II卷(非选择题)请点击修改第II卷的文字说明二、填空题7.220V=______kV,0.15A=______mA,200KΩ=______MΩ。

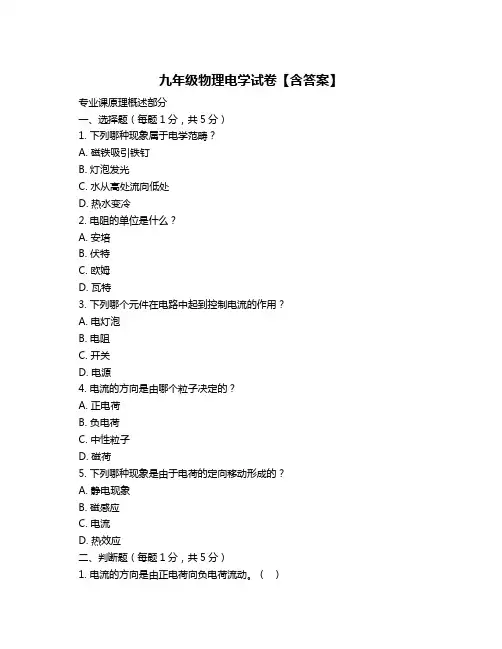

九年级物理电学试卷【含答案】专业课原理概述部分一、选择题(每题1分,共5分)1. 下列哪种现象属于电学范畴?A. 磁铁吸引铁钉B. 灯泡发光C. 水从高处流向低处D. 热水变冷2. 电阻的单位是什么?A. 安培B. 伏特C. 欧姆D. 瓦特3. 下列哪个元件在电路中起到控制电流的作用?A. 电灯泡B. 电阻C. 开关D. 电源4. 电流的方向是由哪个粒子决定的?A. 正电荷B. 负电荷C. 中性粒子D. 磁荷5. 下列哪种现象是由于电荷的定向移动形成的?A. 静电现象B. 磁感应C. 电流D. 热效应二、判断题(每题1分,共5分)1. 电流的方向是由正电荷向负电荷流动。
()2. 电阻越大,通过电路的电流越小。
()3. 串联电路中,各元件的电流相同。
()4. 并联电路中,各元件的电压相同。
()5. 电功率的单位是瓦特。
()三、填空题(每题1分,共5分)1. 电流的基本单位是______。
2. 电压的基本单位是______。
3. 电阻的基本单位是______。
4. 电功率的基本单位是______。
5. 串联电路中,总电阻等于各分电阻的______。
四、简答题(每题2分,共10分)1. 简述欧姆定律的内容。
2. 什么是并联电路?3. 什么是电功率?4. 简述电流的热效应。
5. 什么是电阻?五、应用题(每题2分,共10分)1. 电路中有两个电阻R1=10Ω和R2=20Ω串联,电源电压为30V,求电路中的电流。
2. 电路中有两个电阻R1=5Ω和R2=10Ω并联,电源电压为10V,求通过R1的电流。
3. 一个电阻R=20Ω,通过它的电流为0.5A,求电阻两端的电压。
4. 一个电灯泡的功率为100W,接在220V的电源上,求通过电灯泡的电流。
5. 电路中有两个电阻R1=4Ω和R2=6Ω串联,电源电压为12V,求R1两端的电压。
六、分析题(每题5分,共10分)1. 分析并联电路中,各元件的电流和电压的关系。
2. 分析串联电路中,各元件的电流和电压的关系。
二、选择题(每小题 2分,共24分)1、 一个开关可以使三只小灯泡同时亮、同时熄,这三只小灯泡的连接情况是 ...... ( A 、一定是串联 B、一定是并联 C 、一定是两只串联后与第三只并联 2、 旧灯泡常在开灯的瞬间烧断灯丝,是由于开灯时 .......................... ( A 、有电压加到灯丝两端B、电流突然从无到有,灯丝不能适应 C 开始电阻较小,通过灯丝电流很大 D 、以上说法都不正确3、 假设所有导体都没有电阻,当用电器通电时,下列说法正确的是 ............ (A 、白炽灯仍然能发光B 、电动机仍然能转动C 电饭锅仍然能煮饭D 、电熨斗仍然能熨衣服4、 如图所示电路中,电源电压不变,闭合开关 S 后,灯泡L 1、L 2都发光,一段时间后,其中 一只灯泡突然熄灭,另一只灯泡仍然发光,而电压表 V 1的示数变小,V 2的示数变大,则产生这一现象的原因是 ........... ()A 、灯L 1断路B 、灯L 2断路C 、灯L 1短路D 、灯L 2短路初三物理电学复习题、填空题(每空1分,共42分)mA= _________ 口 A ; 3V= kV=M1、 4.5A= 2.5k Q = __________ Q =2、 电阻是导体本身的一种性质,其大小决定于导体的3、 如图所示,R=3Q, R 2=6Q 则开关断开和闭合时, mVQoa ,b 间的电阻分别为 和 4、 物理学成果在军事上有广泛的应用, 有一种称为石墨炸弹的武器在战时被用来破坏敌方的供电设施,造成人员伤忘,而是在空中散布大量极细的石墨丝,这些石墨丝是 ______ (选填“导体“绝缘体” 上会造成 ______________ (选填“断路”或“短路”)从而使供电系统瘫痪。
45、 电源电压不变,当某电阻的阻值增加 3Q 时,电流变为原来的 -则原来的电阻为 5 若串联在电路中,则通过它们的电流之比6、有两只电阻器,已知 R 1=3 Q, R z =5Qo U 1:U 2 = ;若并联在电路中,则通过两者的电流之比 丨1:丨27、某用电器的电阻为120 Q,要使电路中总电流的 1通过用电器,应该跟用电器5 ); 这种炸弹不会 飘落到供电设备 QoI 1 : I 2= ,电压之比 ,电压之比U 1 : U 2 联一个Q 的电阻;1 要使用电器两端的电压是电路总电压的 丄,应该跟用电器4 8、 如图所示,3个阻值均为10Q 的电阻R , F 2, F 3串联后接在电压恒为 U 的电路中,某同学误将一 只电流表并联在电阻 甩两端,发现电流表的示数为 1.5A ,据此可推知电压 U= V ;若用一只 电压表替代电流表并联在 R 2两端,则电压表的示数应为 V o 9、 电灯泡上标有“ 220V, 60W 的字样,表示 _________________________________________ o 10、 灯泡的灯丝断了再搭上,接到原来的电源上,灯泡比以前更 ________________ 了,这是因为 __________________ o 11、 电流通过用电器做功,实质是将 ___________ 能转化为 __________ 能的过程。

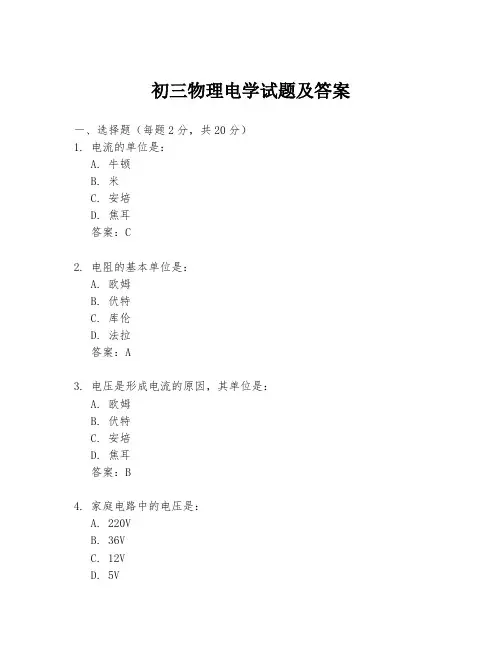

初三物理电学试题及答案一、选择题(每题2分,共20分)1. 电流的单位是:A. 牛顿B. 米C. 安培D. 焦耳答案:C2. 电阻的基本单位是:A. 欧姆B. 伏特C. 库伦D. 法拉答案:A3. 电压是形成电流的原因,其单位是:A. 欧姆B. 伏特C. 安培D. 焦耳答案:B4. 家庭电路中的电压是:A. 220VB. 36VC. 12VD. 5V答案:A5. 以下哪个不是导体:A. 铁丝B. 盐水C. 塑料D. 铜线答案:C6. 欧姆定律的公式是:A. I = V/RB. I = V + RC. R = V/ID. V = I * R答案:D7. 串联电路中,总电阻与各分电阻的关系是:A. 等于最大电阻B. 等于各分电阻之和C. 等于各分电阻之差D. 等于各分电阻的乘积答案:B8. 并联电路中,总电阻与各分电阻的关系是:A. 等于最大电阻B. 等于各分电阻之和C. 等于各分电阻之积D. 小于任一分电阻答案:D9. 电能的单位是:A. 焦耳B. 瓦特C. 库伦D. 安培答案:A10. 电功率的单位是:A. 焦耳B. 瓦特C. 库伦D. 安培答案:B二、填空题(每空1分,共10分)11. 电流通过导体时,导体发热,这种现象叫做电流的________。
答案:热效应12. 导体对电流的阻碍作用称为________。
答案:电阻13. 电源是提供________的装置。
答案:电压14. 家庭电路中,开关应与被控制的用电器________。
答案:串联15. 串联电路中,电流处处________。
答案:相等16. 并联电路中,各支路两端的电压________。
答案:相等17. 欧姆定律表明,电流与电压成正比,与电阻成________。
答案:反比18. 电能表是用来测量用户消耗的________。
答案:电能19. 保险丝的作用是当电路中电流过大时,自动________。
答案:切断电路20. 电功率是指电流单位时间内所做的功,其单位是________。

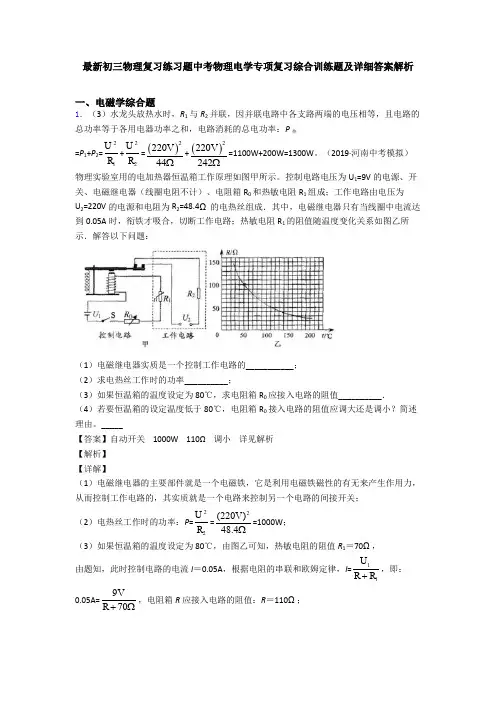

最新初三物理复习练习题中考物理电学专项复习综合训练题及详细答案解析一、电磁学综合题1.(3)水龙头放热水时,R 1与R 2并联,因并联电路中各支路两端的电压相等,且电路的总功率等于各用电器功率之和,电路消耗的总电功率:P 热=P 1+P 2=21U R +22U R =()2220V 44Ω+()2220V 242Ω=1100W+200W=1300W 。
(2019·河南中考模拟)物理实验室用的电加热器恒温箱工作原理如图甲所示。
控制电路电压为U 1=9V 的电源、开关、电磁继电器(线圈电阻不计)、电阻箱R 0和热敏电阻R 1组成;工作电路由电压为U 2=220V 的电源和电阻为R 2=48.4Ω的电热丝组成.其中,电磁继电器只有当线圈中电流达到0.05A 时,衔铁才吸合,切断工作电路;热敏电阻R 1的阻值随温度变化关系如图乙所示.解答以下问题:(1)电磁继电器实质是一个控制工作电路的___________; (2)求电热丝工作时的功率__________;(3)如果恒温箱的温度设定为80℃,求电阻箱R 0应接入电路的阻值__________. (4)若要恒温箱的设定温度低于80℃,电阻箱R 0接入电路的阻值应调大还是调小?简述理由。
_____【答案】自动开关 1000W 110Ω 调小 详见解析 【解析】 【详解】(1)电磁继电器的主要部件就是一个电磁铁,它是利用电磁铁磁性的有无来产生作用力,从而控制工作电路的,其实质就是一个电路来控制另一个电路的间接开关;(2)电热丝工作时的功率:P =22U R =2(220V)48.4Ω=1000W ; (3)如果恒温箱的温度设定为80℃,由图乙可知,热敏电阻的阻值R 1=70Ω, 由题知,此时控制电路的电流I =0.05A ,根据电阻的串联和欧姆定律,I =11U R R +,即:0.05A=9V70R +Ω,电阻箱R 应接入电路的阻值:R =110Ω;2.所以变阻器的总电阻:5541101411U U U U R R R I I I I =-=-=-串。

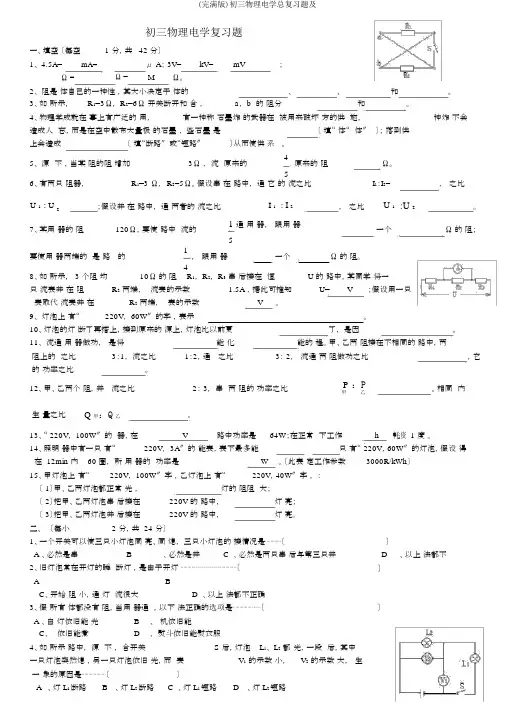

初三物理电学复习题一、填空〔每空1、 4.5A=mA=1 分,共42 分〕μ A; 3V=kV=mV;Ω =Ω =MΩ。
2、阻是体自己的一种性,其大小决定于体的、、和。
3、如所示,R1=3Ω, R2=6Ω 开关断开和合,a, b 的阻分和。
4、物理学成就在事上有广泛的用,有一种称石墨炸的武器在被用来破坏方的供施,种炸不会造成人忘,而是在空中散布大量极的石墨,些石墨是〔填“ 体“ 体〞〕;落到供上会造成〔填“断路〞或“短路〞〕从而使供系。
5、源不,当某阻的阻增加3Ω ,流原来的4原来的阻Ω。
56、有两只阻器,R1=3 Ω,R2=5Ω。
假设串在路中,通它的流之比I1:I2=,之比U 1: U2;假设并在路中,通两者的流之比I 1: I 2,之比U 1:U 2。
7、某用器的阻120Ω,要使路中流的1 通用器,跟用器一个Ω的阻;5要使用器两端的是路的1,跟用器一个Ω的阻。
48、如所示, 3 个阻均10Ω的阻R1, R2, R3串后接在恒U 的路中,某同学将一只流表并在阻R2两端,流表的示数 1.5A ,据此可推知U=V;假设用一只表取代流表并在R2两端,表的示数V。
9、灯泡上有“220V, 60W〞的字,表示。
10、灯泡的灯断了再搭上,接到原来的源上,灯泡比以前更了,是因。
11、流通用器做功,是将能化能的程。
甲、乙两阻接在不相同的路中,两阻上的之比3:1,流之比1:2,通之比3: 2,流通两阻做功之比的功率之比。
,它12、甲、乙两个阻,并流之比2: 3,串两阻的功率之比P :P甲乙。
相同内生量之比Q甲:Q乙。
13、“ 220V, 100W〞的器,在V路中功率是64W;在正常下工作h耗资1度。
14、照明器中有一只有“220V, 3A〞的能表,表下最多能只有“ 220V,60W〞的灯泡,假设得在 12min 内 60 圈,所用器的功率是W。
〔此表定工作参数3000R/kWh〕15、甲灯泡上有“220V, 100W〞字,乙灯泡上有“220V,40W〞字,:〔 1〕甲、乙两灯泡都正常光,灯的阻阻大;〔 2〕把甲、乙两灯泡串后接在220V 的路中,灯亮;〔 3〕把甲、乙两灯泡并后接在220V 的路中,灯亮。

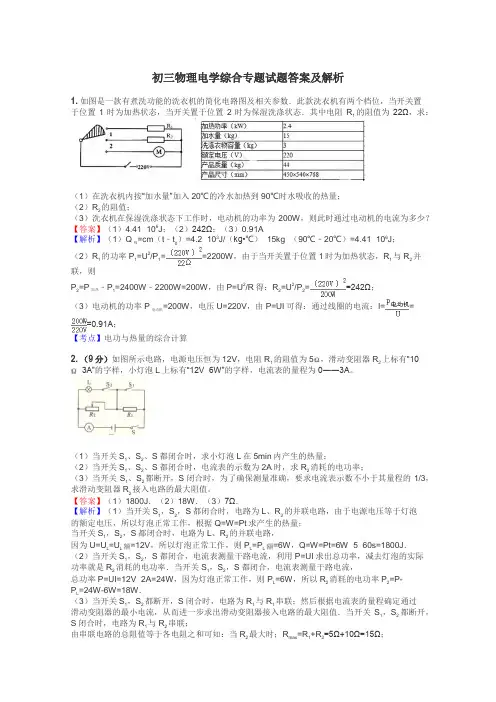

初三物理电学综合专题试题答案及解析1. 如图是一款有煮洗功能的洗衣机的简化电路图及相关参数.此款洗衣机有两个档位,当开关置于位置1时为加热状态,当开关置于位置2时为保湿洗涤状态.其中电阻R 1的阻值为22Ω,求:(1)在洗衣机内按“加水量”加入20℃的冷水加热到90℃时水吸收的热量; (2)R 2的阻值;(3)洗衣机在保湿洗涤状态下工作时,电动机的功率为200W ,则此时通过电动机的电流为多少? 【答案】(1)4.41×106J ;(2)242Ω;(3)0.91A【解析】(1)Q 吸=cm (t ﹣t 0)=4.2×103J/(kg•℃)×15kg×(90℃﹣20℃)=4.41×106J ; (2)R 1的功率P 1=U 2/P 1==2200W ,由于当开关置于位置1时为加热状态,R 1与R 2并联,则P 2=P 加热﹣P 1=2400W ﹣2200W=200W ,由P=U 2/R 得:R 2=U 2/P 2==242Ω;(3)电动机的功率P 电动机=200W ,电压U=220V ,由P=UI 可得:通过线圈的电流:I==≈0.91A ;【考点】电功与热量的综合计算2. (9分)如图所示电路,电源电压恒为12V ,电阻R 1的阻值为5,滑动变阻器R 2上标有“10 3A”的字样,小灯泡L 上标有“12V 6W”的字样,电流表的量程为0――3A 。
(1)当开关S 1、S 2、S 都闭合时,求小灯泡L 在5min 内产生的热量;(2)当开关S 1、S 2、S 都闭合时,电流表的示数为2A 时,求R 2消耗的电功率;(3)当开关S 1、S 2都断开,S 闭合时,为了确保测量准确,要求电流表示数不小于其量程的1/3,求滑动变阻器R 2接入电路的最大阻值。
【答案】(1)1800J .(2)18W .(3)7Ω.【解析】(1)当开关S 1,S 2,S 都闭合时,电路为L 、R 2的并联电路,由于电源电压等于灯泡的额定电压,所以灯泡正常工作,根据Q=W=Pt 求产生的热量; 当开关S 1,S 2,S 都闭合时,电路为L 、R 2的并联电路,因为U=U L =U L 额=12V ,所以灯泡正常工作,则P L =P L 额=6W ,Q=W=Pt=6W×5×60s=1800J . (2)当开关S 1,S 2,S 都闭合,电流表测量干路电流,利用P=UI 求出总功率,减去灯泡的实际功率就是R 2消耗的电功率.当开关S 1,S 2,S 都闭合,电流表测量干路电流,总功率P=UI=12V×2A=24W ,因为灯泡正常工作,则P L =6W ,所以R 2消耗的电功率P 2=P-P L =24W-6W=18W .(3)当开关S 1,S 2都断开,S 闭合时,电路为R 1与R 1串联;然后根据电流表的量程确定通过滑动变阻器的最小电流,从而进一步求出滑动变阻器接入电路的最大阻值.当开关S 1,S 2都断开,S 闭合时,电路为R 1与R 2串联;由串联电路的总阻值等于各电阻之和可知:当R 2最大时;R max =R 1+R 2=5Ω+10Ω=15Ω;根据欧姆定律可得:此时电流为I′=,为了确保测量准确,要求电流表示数不小于其量程的,所以I″min =×3A=1A>0.8A,最小电流为Imin=1A,由欧姆定律可得:U1=IminR1=1A×5Ω=5V;因为串联电路中总电压等于各分电压之和,所以R2两端的电压:U2=U-U1=12V-5V=7V,由欧姆定律可得:R2=.【考点】欧姆定律3.如图电源电压恒定。

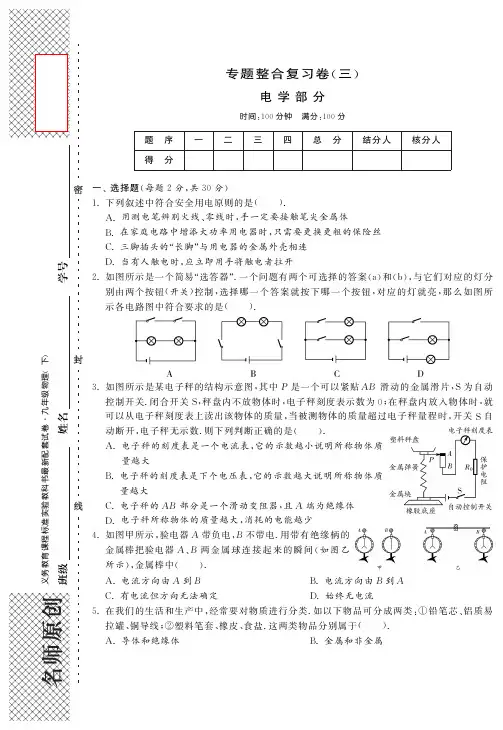

专题整合复习卷(三)电学部分时间:100分钟㊀满分:100分题㊀序一二三四总㊀分结分人核分人得㊀分一㊁选择题(每题2分,共30分)1.下列叙述中符合安全用电原则的是(㊀㊀).A.用测电笔辨别火线㊁零线时,手一定要接触笔尖金属体B .在家庭电路中增添大功率用电器时,只需要更换更粗的保险丝C .三脚插头的长脚 与用电器的金属外壳相连D.当有人触电时,应立即用手将触电者拉开2.如图所示是一个简易 选答器 .一个问题有两个可选择的答案(a )和(b),与它们对应的灯分别由两个按钮(开关)控制,选择哪一个答案就按下哪一个按钮,对应的灯就亮,那么如图所示各电路图中符合要求的是(㊀㊀).3.如图所示是某电子秤的结构示意图,其中P 是一个可以紧贴A B 滑动的金属滑片,S 为自动控制开关.闭合开关S ,秤盘内不放物体时,电子秤刻度表示数为0;在秤盘内放入物体时,就可以从电子秤刻度表上读出该物体的质量,当被测物体的质量超过电子秤量程时,开关S 自动断开,电子秤无示数.则下列判断正确的是(㊀㊀).A.电子秤的刻度表是一个电流表,它的示数越小说明所称物体质量越大B .电子秤的刻度表是下个电压表,它的示数越大说明所称物体质量越大C .电子秤的A B 部分是一个滑动变阻器,且A 端为绝缘体D.电子秤所称物体的质量越大,消耗的电能越少4.如图甲所示,验电器A 带负电,B 不带电.用带有绝缘柄的金属棒把验电器A ㊁B 两金属球连接起来的瞬间(如图乙所示),金属棒中(㊀㊀).A.电流方向由A 到BB .电流方向由B 到AC .有电流但方向无法确定D.始终无电流5.在我们的生活和生产中,经常要对物质进行分类.如以下物品可分成两类:①铅笔芯㊁铝质易拉罐㊁铜导线;②塑料笔套㊁橡皮㊁食盐.这两类物品分别属于(㊀㊀).A.导体和绝缘体B .金属和非金属单 元 突 破C.磁性材料和非磁性材料D.晶体和非晶体6.在如图所示的电路中,电源电压不变,闭合开关,电路正常工作.但过了一段时间,小灯泡发生断路,这时(㊀㊀).A.电压表示数变大,电流表示数变小B.电压表示数变大,电流表示数变大C.电压表示数变小,电流表示数变大D.电压表示数变小,电流表示数变小7.标有 2V㊀1W 字样的小灯泡和标有 20Ω㊀1A 字样的滑动变阻器,连接在如图所示电路中.已知电源电压为6V,电流表量程为0~0.6A,电压表的量程为0~3V.闭合开关,移动滑动变阻器滑片,电流表㊁电压表示数的变化范围是(㊀㊀).A.0.25A~0.5A㊁1V~2V B.0.25A~0.6A㊁1V~2V C.0.3A~0.5A㊁1V~1.5V D.0.25A~0.5A㊁1.5V~2V 8.小轿车上大都装有一个指示灯,用它来提醒司机或乘客车门是否关好.四个车门中只要有一个车门没关好(相当于一个开关断开),该指示灯就会发光.如图所示为小明同学设计的模拟电路图,你认为最符合要求的是(㊀㊀).9.甲㊁乙两只普通照明灯泡的铭牌如图所示,下列说法中正确的是(㊀㊀).A.两灯均正常发光时,乙灯消耗的电能较多B.两灯均正常发光时,甲灯的电阻小于乙灯的电阻C.两灯串联在220V的电路中,甲灯比乙灯亮D.将乙灯接入110V电路中,它的实际功率为50W10.如图所示的电路中,使两盏灯都有电流流过的操作是(㊀㊀).A.开关S1㊁S2㊁S3都闭合B.只闭合开关S2㊁S3C.只闭合开关S2D.只闭合开关S111.某品牌的微型电脑吸尘器有两个开关,开关S1控制照明灯L和吸尘电动机,开关S2只控制吸尘电动机M.下列电路图符合要求的是(㊀㊀).12.如图所示,电源电压保持不变时,当滑动变阻器滑片P 向右滑动过程中(㊀㊀).A.电压表V 示数变小B .电流表A 1示数变大C .电流表A 2示数不变D.电流表A 2示数变小13.张华同学在探究通过导体的电流与其两端电压的关系 时,将记录的实验数据通过整理作出了如图所示的图像,根据图像,下列说法错误的是(㊀㊀).A.当在导体乙的两端加上1V 的电压时,通过导体乙的电流为0.1AB .将甲㊁乙两导体并联后接到电压为3V 的电源上时,干路中的电流为0.9AC .通过导体甲的电流与其两端的电压成正比D.导体甲的电阻大于导体乙的电阻14.如图所示的电路,闭合开关,两只灯泡都不发光,且电流表和电压表均没有示数.现仅将L 1和L 2两灯泡的位置对调,其它不变.再次闭合开关时,发现两只灯泡仍不发光,电流表指针仍然不动,但电压表的指针却有了明显的偏转.根据以上信息可以判断(㊀㊀).A.电流表损坏了B .灯泡L 1的灯丝断了C .灯泡L 2的灯丝断了D.电源接线处松脱15.如图所示电路中,电源电压保持不变,闭合开关S 后,将滑动变阻器R 2的滑片P 向右移动,在此过程中(㊀㊀).A.电流表A 示数变大,电压表V 2示数变小B .电流表A 示数变大,电压表V 1示数变小C .电压表V 1示数变小,电压表V 2示数变大D.电压表V 1示数不变,电压表V 2示数变大二㊁填空题(每空1分,作图1分,共31分)16.如图甲所示,试在两个虚线框内,填 电源 和 开关 的符号,并满足当开关都闭合时两灯组成并联电路.(甲)㊀㊀(乙)㊀㊀(丙)17.现在许多宾馆都利用房卡取电,如图所示.只有把房卡插入槽中,房间内的用电器才能使用.房卡的作用相当于家庭电路中的㊀㊀㊀㊀,房间里各用电器之间是㊀㊀㊀㊀联的.18.如图丙所示的电路,电源电压为3V ,闭合开关,电压表示数为1V ,则灯泡L 2两端的电压为㊀㊀㊀㊀V ,灯泡L 1与L 2的电功率之比为㊀㊀㊀㊀.19.汽车在转弯时,位于同侧的前后两个转向灯会同时闪亮,但偶尔也有车在转弯时只亮前灯或后灯.则位于汽车同侧的前后两个转向灯的连接方式为㊀㊀㊀㊀㊀㊀㊀.要打开转向灯,司机要拨动一下方向盘旁的一根杆子,这根杆子的作用相当于电路中的㊀㊀㊀㊀㊀㊀㊀.20.按右图所示的电路图做测量小灯泡额定功率的实验时出现下列两种情况:(1)一位同学连接好电路,在闭合开关时发现小灯泡不亮,电流表无示数,但电压表有示数.出现这种故障的原因是㊀㊀㊀㊀.(2)另一位同学连接好电路,在闭合开关时发现小灯泡比正常工作时亮,这说明他在闭合开关前没有㊀㊀㊀㊀.21.在图甲所示的电路中,若电源电压为3V,电流表A1㊁A2的示数如图乙所示,则通过R1的电流是㊀㊀㊀㊀A,R2的阻值是㊀㊀㊀㊀Ω.22.某工厂开发研制了一种高㊁中㊁低三档家用电火锅,观察其内部结构发现是由两个相同的发热电阻丝构成.改变档位就是改变电热丝连入电路的方式.研究发现:旋动开关,当转换开关在中档位置时,发热功率为600W,这时只有一个电阻丝连入电路.那么,当转换开关分别处于高㊁低两档位置时,其发热功率分别为㊀㊀㊀㊀W和㊀㊀㊀㊀W.23.铅笔芯是石墨和黏土混合制成的.不同类型的铅笔的笔芯软硬程度不同,其中6H的铅笔芯最硬,6B的铅笔芯最软,H B的铅笔芯软硬居中.铅笔芯是导体,那么铅笔芯的电阻大小与其软硬度是否有关呢?小明用如图所示的装置探究这个问题.他先后将6B㊁H B和6H的铅笔芯分别接入电路A㊁B两点间,通过观察㊀㊀㊀㊀,比较出三者电阻的大小.用此方法比较电阻大小的依据是:㊀㊀㊀㊀.他选取的这三支铅笔芯应满足的条件是:㊀㊀㊀㊀.24.小华发现家里电能表的示数在3h内由变成,则他家在这段时间用电㊀㊀㊀㊀k W h,用电器消耗的实际功率是㊀㊀㊀㊀W.如果电能表标有 220V ㊀2.5(10)A 字样,则电路中㊀㊀㊀㊀(填 能 或 不能 )再接入一个额定功率为800W的电饭煲.25.某同学测电阻将电路接成如图甲所示,他将测出的一组电表读数(I,U)描点在图乙的坐标系里,P㊁Q两处中,一处是滑动变阻器,另一处是待测电阻.(1)由乙图判断,甲图中的P处应是㊀㊀㊀㊀.(2)电源电压为3V,由乙图判断待测电阻的阻值为㊀㊀㊀㊀.(3)用笔画线代替导线在丙图中连接各元件使之与甲图对应.26.如图甲所示,把玻璃珠接入电路中,闭合开关,发现小灯泡不发光.说明:㊀;现给玻璃珠加热,如图乙所示,当玻璃珠加热到红炽状态时,发现小灯泡发光,说明:㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀.㊀㊀丙27.如图丙是一个小灯泡的电流和电压变化规律图像,物理学中叫做伏安特性曲线.由图像可知,当小灯泡在U=4V时,灯泡灯丝的电阻为㊀㊀㊀㊀Ω;当小灯泡中流过0.3A电流时,它消耗的功率是㊀㊀㊀㊀W.28.如图所示是一个玩具汽车上的控制电路图,小明对其进行测量和研究发现:电动机的线圈电阻为1Ω,保护电阻R为4Ω,当闭合开关S后,两电压表的示数分别为6V和2V,则电路中的电流为㊀㊀㊀㊀A,电动机的功率为㊀㊀㊀㊀W.29.某家用电能表上标有 220V㊀10(20)A 字样.当家中部分用电器工作时,15m i n内耗电0.2k W h,则这些工作的用电器总功率是㊀㊀㊀㊀W;该家庭最多还可以再增加㊀W 的用电器同时工作.三㊁实验探究题(30题6分,31题9分,32题3分,33题4分,共22分)30.用如图所示的实验装置探究 电流通过导体产生的热量与电阻的关系 .(1)实验中通过观察㊀㊀㊀㊀来比较电流产生的热量的多少.(2)为了便于比较两种电阻丝通过电流后产生热量的多少,甲乙两瓶中要装入㊀㊀㊀㊀的同种液体.(3)为达到实验目的,选用的两电阻丝的阻值不能㊀㊀㊀㊀.(4)实验结论是㊀㊀㊀㊀.(5)该实验装置还可以研究通电时间一定时导体产生的热量与㊀㊀㊀㊀的关系.31.在 伏安法测定值电阻 的实验中,小明同学所用电源电压恒定不变,但电源电压未知,滑动变阻器标有 20Ω㊀1.5A 字样,电压表和电流表的量程合适,他已连接了部分电路,如图甲所示.请你接着完成下列问题:(1)用笔画线代替导线,将图甲中的电路连接完整.(2)当电压表示数为2.4V时,电流表的示数如图乙所示,则其示数为㊀㊀㊀㊀A,电阻丝的电阻为㊀㊀㊀㊀Ω.(3)进行了上步计算后,小明认为实验就完成了,小亮则认为,仅这样就得出电阻的阻值不够可靠.原因是㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀.(4)小芳连接电路后,闭合开关,移动滑动变阻器滑片的过程中发现,电流表示数变大时,电压表示数反而减小,电流表示数变小时,电压表示数反而增大.经检查所用器材均完好.你认为出现上述实验现象的原因是㊀.(5)小芳正准备继续实验,发现电压表已损坏.她利用余下的电流表和滑动变阻器完成对R x的再一次测量.请你在图丙中画出设计的电路图,并完善下列步骤.①按照电路图连接好电路;②调节滑动变阻器的滑片,使接入电路的阻值为㊀㊀㊀㊀时,读出电流表的示数I1;③再调节滑动变阻器的滑片,使接入电路的阻值为㊀㊀㊀㊀时,读出电流表的示数I2;④根据已知条件和测量结果,写出定值电阻的表达式:R x=㊀㊀㊀㊀Ω.32.为了探究影响电热的因素,实验室准备了两个装满煤油的烧瓶㊁两个带有橡皮塞的粗细均匀的相同玻璃管,两根不同阻值的电阻丝,以及滑动变阻器㊁开关㊁导线㊁电源等.两个实验小组根据提供的实验器材,分别设计了图甲㊁乙所示的两个方案.(1)这两个方案的共同点是通过观察什么知道电热的多少?(2)甲方案探究的问题是什么?(3)乙方案探究的问题是什么?33.在探究影响导体电阻大小的因素时,甲㊁乙两位同学作出如下猜想:甲:导体的电阻与导体的长度有关;乙:导体的电阻与导体的材料有关.现提供多根电阻丝,如图所示,材料参数如下表:编号材料长度/m横截面积/m m2A镍铬合金0.50.1B镍铬合金1.00.1C镍铬合金0.50.2D锰铜合金0.50.1(1)某同学要验证上述猜想,设计了如下电路.请你根据电路图连接实物;㊀㊀(2)如要验证上述乙同学的猜想,则应该选用㊀㊀㊀㊀(填编号)两根电阻丝; (3)实验时如果电流表坏了,请利用余下器材,设计实验,验证上述甲同学的猜想:①简要说明设计的原理;②画出实验电路图,注明所选用电阻丝的编号(电阻丝符号用表示).四㊁计算题(34题6分,35题4分,36题7分,共17分)34.在如图所示的电路中,电源电压U=8V,且保持不变,R1=10Ω,R2=40Ω.试问: (1)若开关S1闭合,S2断开,当滑片P滑到a端时,电流表的示数为0.2A,此时滑动变阻器R的电阻值为多大?(2)若开关S1㊁S2均闭合,当滑片P滑到b端时,电流表的示数是多少?35.实际的电源都有一定的电阻,例如干电池,我们需要用它的电压U和电阻r两个物理量来描述它.实际计算过程中,可以把它看成是由一个电压为U㊁电阻为0的理想电源与一个电阻值为r的电阻串联而成,如图甲所示:在图乙中R1=14Ω,R2=9Ω.当只闭合S1时,电流表读数I1=0.2A;当只闭合S2时,电流表读数I2=0.3A,把电源按图甲中的等效方法处理.求电源的电压U和电阻r.36.如图所示的电路中,电源电压保持6V不变,电阻R1的阻值为20Ω.当S2断开,S1㊁S3闭合时,电流表的示数为0.45A.求:(1)电阻R2的阻值;(2)当S1㊁S3断开,S2闭合时,电路消耗的总电功率是多少?专题整合复习卷(三)1.C㊀2.C㊀3.C㊀4.B㊀5.A㊀6.A㊀7.A㊀8.C 9.C10.C㊀解析:开关S1㊁S2㊁S3都闭合时,电路发生短路,故A不符合题意;只闭合开关S2㊁S3,L1发光, L2被短路,故B不符合题意;只闭合开关S2,此时L1和L2串联,故两灯中都有电流通过,故C符合题意;只闭合开关S1,只有灯L2工作,故D不符合题意.故选C.11.B㊀解析:根据题意照明灯L和吸尘电动机M并联,开关S1开关S1控制照明灯L和吸尘电动机M,故开关S1在干路上,开关S2只控制吸尘电动机M,开关S2在电动机M所在的支路.故选B.12.C㊀13.D㊀14.C㊀15.A16.如图所示17.总开关(开关)18.1㊀2ʒ1㊀19.并联㊀开关20.(1)a b段电路发生了断路㊀(2)将滑动变阻器的阻值放在最大21.0.6㊀15㊀22.1200㊀30023.电流表示数的大小㊀电压一定,电流越大,电阻越小(或欧姆定律)㊀粗细相同;长度相同24.1.2㊀400㊀不能25.(1)待测电阻㊀(2)10Ω㊀(3)如图(接线柱接错1处扣1分,待测电阻和变阻器换位的扣1分)26.玻璃珠不容易导电(或:玻璃珠是绝缘体)㊀红炽状态下的玻璃珠是导体27.10㊀0.6㊀28.0.5㊀229.800㊀360030.(1)两支温度计示数变化㊀(2)质量相同,初温相同㊀(3)相同㊀(4)在电流㊁通电时间一定时,电阻越大,产生的热量越多㊀(5)电流大小31.(1)图略,解析:选0~15V 量程㊀(2)0.24㊀10(3)没有多测几次取平均值,误差较大(4)电压表与滑动变阻器并联(5)①如下图所示㊀②20Ω㊀③0Ω㊀④20I 1I 2-I 132.(1)观察玻璃管中液面的高度.(2)在电流一定时,电热与电阻的关系.(3)在电压一定时,电热与电阻的关系.33.(1)(2)A ㊁D(3)①根据串联电路电压之比等于电阻之比.②如图所示34.(1)若开关S 1闭合,S 2断开,当滑片P 滑到a 端时,分析题意得,滑动变阻器R 和定值电阻R 1串联R 总=U I =8V 0.2A =40Ω.R =R 总-R 1=40Ω-10Ω=30Ω.(2)若开关S 1㊁S 2均闭合,当滑片P 滑到b 端时,分析题意得,电阻R 1㊁R 2并联,电流表测量的是干路电流I 1=U R 1=8V 10Ω=0.8A .I 2=U R 2=8V 40Ω=0.2A .电流表示数:I 干=I 1+I 2=0.8A+0.2A=1A .35.由题意可得U =I 1(R 1+r )=I 2(R 2+r ).代入数据得0.2Aˑ(14Ω+r )=0.3Aˑ(9Ω+r ).解得r =1Ω.将r =1Ω代入U =I 1(R 1+r ).可得U =3V .36.(1)40Ω㊀(2)0.6W解析:(1)S 2断开,S 1㊁S 3闭合时,电阻R 1和R 2并联在电路中通过电阻R 1的电流I 1=U R 1=6V 20Ω=0.3A .通过电阻R 2的电流I 2=I -I 1=0.45A-0.3A =0.15A .电阻R 2的阻值㊀R 2=U I 2=6V 0.15A =40Ω.(2)当S 1㊁S 3断开,S 2闭合时,两电阻串联在电路中,总电阻R 串=R 1+R 2=20Ω+40Ω=60Ω.电路消耗的总功率P 总=U 2R 串=(6V )260Ω=0.6W .。

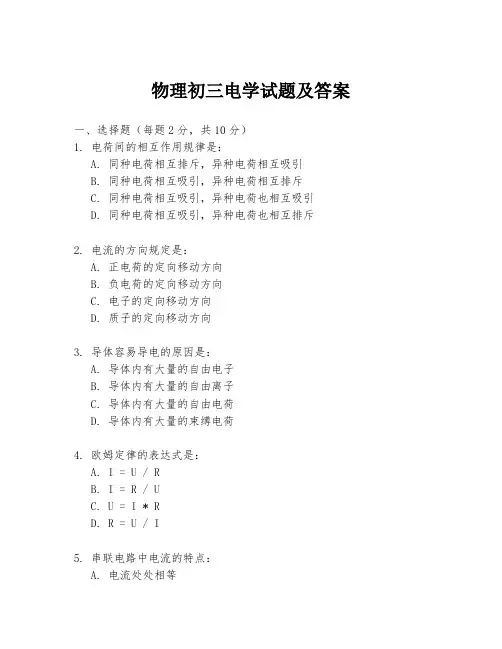

物理初三电学试题及答案一、选择题(每题2分,共10分)1. 电荷间的相互作用规律是:A. 同种电荷相互排斥,异种电荷相互吸引B. 同种电荷相互吸引,异种电荷相互排斥C. 同种电荷相互吸引,异种电荷也相互吸引D. 同种电荷相互吸引,异种电荷也相互排斥2. 电流的方向规定是:A. 正电荷的定向移动方向B. 负电荷的定向移动方向C. 电子的定向移动方向D. 质子的定向移动方向3. 导体容易导电的原因是:A. 导体内有大量的自由电子B. 导体内有大量的自由离子C. 导体内有大量的自由电荷D. 导体内有大量的束缚电荷4. 欧姆定律的表达式是:A. I = U / RB. I = R / UC. U = I * RD. R = U / I5. 串联电路中电流的特点:A. 电流处处相等B. 电流处处不等C. 电流随电阻增大而增大D. 电流随电阻减小而减小答案:1. A 2. A 3. C 4. A 5. A二、填空题(每空1分,共10分)6. 电荷的多少叫______,电量的单位是______。
7. 导体对电流的阻碍作用称为______。
8. 家庭电路中的电压是______伏。
9. 电路中形成持续电流的条件是电路中必须有______。
10. 电阻的基本单位是______,符号是______。
答案:6. 电量;库仑 7. 电阻 8. 220 9. 电源 10. 欧姆;Ω三、简答题(每题5分,共10分)11. 什么是串联电路?串联电路有哪些特点?答:串联电路是指电路中的各个元件首尾相连,电流只有一条路径通过所有元件的电路。
其特点包括:电流处处相等,总电压等于各部分电压之和,总电阻等于各部分电阻之和。
12. 什么是并联电路?并联电路有哪些特点?答:并联电路是指电路中的各个元件两端分别连接,有多条路径可以供电流通过的电路。
其特点包括:干路电流等于各支路电流之和,各支路电压相等,总电阻的倒数等于各部分电阻倒数之和。
四、计算题(每题10分,共20分)13. 已知电阻R1=10Ω,R2=20Ω,它们串联后接在电压为12V的电源上。
第十三章 电 路一、电路连接正误1、下列四个电路图中开关S 闭合后,小灯泡L 1、L 2都能发光的是 ( )2、在图1所示电路中,开关闭合后,会出现的后果是 ( )A .电流表与电压表被烧坏B .电流表与电压表都不会被烧坏C .只有电压表会被烧坏D .只有电流表会被烧坏二、电路识别3、如图2所示电路中,开关S 可以分别与a 、b 、c 三个固定触点接通,当开关S 与a 点接触时,灯泡发光,当开关S 与b 接触时,灯泡 发光,当开关与c 点接触时灯泡 发光。
4、如图3所示,当S 1、S 2断开时,能亮的灯是 ,它们是 联的;当S 1、S 2闭合时,能亮的灯是 ,它们是 联的;当S 1闭合,S 2断开时,能亮的灯是 。
5、如图4所示的电路中,A 、B 、C 、D 是四个接线柱,闭合开关K .(1)用导线将A 、B 连接,再将C 、D 连接则灯L 1和L 2是____联的.(2)用导线将A 、D 连接,则L 1和L 2是_____联的.(3)如果用导线将B 、C 连接,称电路为____(填通路、断路、短路)6、如果电路中有两个用电器,下列说法中正确的是 ( )A.闭合开关S 后,亮灯同时亮的一定是串联.B.闭合开关S 后,亮灯同时亮的一定是并联.C.闭合开关S 后,亮灯同时亮的可能是并联,也可能是串联. 图1图2 图3 图4D.条件不足,无法判定.7、如图5所示电路中,下列说法中正确的是()A.闭合K1后, K2只能控制L3B.闭合K1后, K2只能控制L2和L3C.闭合K1后, K2只能控制L2和L1D.闭合K1后, K2只能控制L18、如图6所示的四个电路中,电灯的连接方式为串联的是 ( )9、如图7所示,电路的连接方式,下列说法中正确的是()A.L1、L2、L3并联;B.L1、L2、L3串联;C.L1、L2串联后与L3并联;D.L1、L3串联后与L2并联10、如图8所示,下面说法正确的是()A.要使灯A、B并联,S1和S2闭合;B.要使灯A、B并联,S2和S3闭合;C.要使灯A、B串联,S1和S3闭合;D.要使灯A、B串联,S2闭合。
初三物理复习练习题中考物理电学专项复习综合训练题及答案解析一、电磁学综合题1.(3)电火锅以最大功率加热时,只有R 1接入电路,此时电流:I 大=1U R =220V 40Ω=5.5A 。
(2019·江苏泰兴市实验初级中学中考模拟)蒸蛋器是采用通电发热盘加热水后,利用盘内产生水蒸气把鸡蛋蒸熟的,如图所示.(1)鸡蛋煮熟过程中温度升高,内能增加,是通过_____方式实现的.(2)在标准大气压下,向蒸蛋器内加入质量未50g 初温为20℃的水,通电后将水加热至沸腾,在上述过程中,水的内能增加了_____J 〔c 水=4.2×103J/(kg·℃)〕. (3)在没有其他用电器接入电路的情况下,把6只鸡蛋蒸熟时间为6min ,家中电能表(如图)指示灯闪烁了96次,则此蒸蛋器的功率为_____W .(4)与传统的煮蛋相比,用蒸蛋器蛋要熟得快些,主要原因是_____.【答案】热传递 1.68×104300 水蒸气遇冷液化放热【解析】 【详解】(1)蒸蛋器在工作时将电能转化为水的内能,使水的温度升高汽化为水蒸气,水蒸气上升遇到鸡蛋,通过热传递方式使蛋的温度升高,内能增加;(2)水吸收的热量:Q 吸=cm △t =4.2×103J/(kg •℃)×0.05kg ×(100℃-20℃)=1.68×104J ,水增加的内能等于水吸收的热量等于1.68×104J 。
(3)由电能表铭牌可知,电能表闪烁96次消耗的电能:W =13200kW •h ×96=0.03kW •h ,蒸蛋器的功率:P =Wt=0.03kW ?h 16h 60=0.3kW=300W 。
2.(3)吹冷风5min 消耗的电能是0.01kW ⋅h ;电吹风吹冷风时的功率是120W 。
(2019·广东执信中学中考模拟)将缝衣针磁化后,与其它器材组成下图1的小指南针,当它静止下来后,针尖指北,如图2,则针尖是____极,请在图2中标出地磁两极和磁感线方向.(______)【答案】N【解析】【详解】缝衣针磁化后可以看作为小磁针,静止时,N极应指向地磁南极(即地理北极),所以针尖是小磁针的N极;磁感线从地磁北极出发,指向地磁南极,且小磁针静止时N极的指向与经过该点的磁感线方向一致,故作图如下:3.。
期末复习专题三电流和电路一、填空题1.有甲、乙、丙三个带电体,甲物体吸引乙物体,乙物体排斥丙物体,若是丙物体带正电,则甲物体带负电。
2.打扫房间时,小刚用干绸布擦穿衣镜,发现掠过的镜面很简单粘上微小绒毛。
这是因为他掠过的镜面因摩擦而带了电,带电体有吸引轻小物体的性质,所以绒毛被吸在镜面上。
3.简单电路是由电源、用电器、开关和导线组成的。
给充电宝充电时,充电宝相当于简单电路中的用电器;充电宝给手机充电时,充电宝相当于简单电路中的电源。
4.有些建筑物的顶端有避雷针,避雷针是针状金属物,它能够利用尖端放电,把云层所带的电荷导入大地,若云层带负电,那么尖端放电时,避雷针中电流方向是从大地到云层(选填“从云层到大地”或“从大地到云层”),某次放电的平均电流达2×103 A,合2×106mA。
5.以下列图的电路中,要使灯L1、L2串通,应闭合的开关是S3;要使灯L1、L2并联,应闭合的开关是S1、S2;若同时闭合所有的开关,则电路短路(选填“通路”“断路”或“短路”)。
6.在如图甲的电路中,闭合开关S后,电流表A1的示数如图乙,电流表A的示数如图丙,则电流表A2的示数为 1.1A。
7.在某次电学实验中,已知所使用的双量程电流表能够满足实验的测量要求。
在不能够早先估计电流的情况下,为了防备损坏电流表,且又能较正确地测出电路中的电流,常常经过“试触”来确定电流表的量程。
(1)若是先采用电流表的小量程:闭合开关,尔后迅速断开,同时观察开关闭合瞬时电流表的指针偏转情况,若指针偏转高出最大刻度,则换用电流表的大量程;(2)若是先采用电流表的大量程:闭合开关,尔后迅速断开,同时观察开关闭合瞬时电流表的指针偏转情况,若指针偏转不高出0.6 A,则换用电流表的小量程。
二、选择题8.以下物体平时情况手下于导体的是(D)A.玻璃杯B.塑料尺C.橡皮擦D.铅笔芯9.以下说法中,正确的选项是(A)A.物体所带的电不是正电就是负电B.带电的物体只会吸引带异种电荷的物体C.摩擦起电就是创立了电荷D.电流方向与电子定向搬动方向同样10.以下列图的电路,开关闭合时,L1比L2亮,则有(C)A.经过L1的电流比较大B.经过L2的电流比较大C.经过L1和L2的电流同样大D.无法判断11.甲、乙、丙三个轻质小球,已知甲带正电,甲与乙相互排斥,甲与丙相互吸引,则(B)A.乙带正电,丙必然带正电B.乙带正电,丙可能不带电C.乙带负电,丙必然带负电D.乙带负电,丙可能带负电12.以下列图,用一个带负电的物体a去接触不带电的验电器的金属球b时,金属球b也带上了负电,以下说法正确的选项是(C)A.b上的一些原子核转移到a上,瞬时电流方向:b→aB.b上的一些电子转移到a上,瞬时电流方向:a→bC.a上的一些电子转移到b上,瞬时电流方向:b→aD.a上的一些原子核转移到b上,瞬时电流方向:a→b13.小华有一发光棒,闭合开关,众小灯齐发光;一段时间后,其中一小灯熄灭,以下列图。
初三物理电学模拟试题(一)( 每一、单项选择题:以下各题的四个选项中,只有一个切合题意,请将正确选项的代号填在题后括号里。
题 2 分,共 20 分。
错选、多项选择、不选,该题不得分。
)1.用以下哪个器械能够直接鉴别家庭电路中的火线和零线( )A .电流表B.电压表C.电能表D.测电笔答案: D分析:电流表是用来丈量用电器电流大小的仪器;电压表是用来丈量用电器电压大小的仪器;电能表是丈量用电器耗费电能多少的仪器;测电笔可直接鉴别家庭电路中的火线和零线。
考点:测电笔的用途。
2.电能表可用来直接丈量以下哪个物理量( )A .用电器耗费的电能B.电路中电流的强弱C .用电器耗费电能的时间D.用电器两头的电压答案: A分析:电能表是丈量用电器耗费电能多少的仪器。
考点:电能表的用途。
3 .对于家庭电路,以下说法中正确的选项是( )A .我国家庭电路的电压是220V B.保险丝是以并联方式接人电路的C .开关与被控制的灯泡并联D.家用电器是以串连方式接人电路的答案: A分析:保险丝是以串连方式接人电路的;开关与被控制的灯泡串连才能控制电路;家用电器是以并联方式接人电路的,因此互不扰乱。
考点:串并联接法的应用。
4.在图 1 所示的各样家用电器中,利用电流热效应工作的是()答案: C分析:电暖气的作用是取暖,它利用电流热效应工作。
考点:电流热效应的应用。
()5.假如发现工地有人触电,以下救援行为中,科学合理的是A .用剪刀剪断电线B.用手把触电人拉开C .断开电源D.用铁钩把电线拉开答案: C分析:假如发现工地有人触电,一定立刻断开电源救援伤者。
剪刀、手、铁钩都是导体,用它们直接接触电线自己自己也会触电。
考点:安用电知识。
7.某同学察看到如图 3 所示的两种家用电器的铭牌,依据铭牌上供给的信息,判断在12 个小时内正常使用的电冰箱与连续运行的电电扇耗费电能的状况是( )A.电冰箱比电电扇多B.电电扇比电冰箱多C.电冰箱与电电扇同样多D.电冰箱比电电扇可能多,也可能少分析:电电扇 12h 耗费的电能为60w 12h 720w h0.72kw h 0.5kw h 。
初三物理复习练习题中考物理电学专项复习综合训练题及详细答案解析一、电磁学综合题1.(2019·深圳市龙岗区南湾街道沙湾中学中考模拟)阅读下面短文,回答以下问题。
感应发光冰块感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块,采用先进的触水式开关具有入水即亮的特性(液体感应),外形仿如真实冰块一般。
感应发光冰块采用电池供电,无化学变化,无毒无害,可放置于各类饮品中增添浪漫及神秘的气氛感应发光冰块内部电子元件有:液体感应器、纽扣电池和LED灯泡。
感应发光冰块的使用方法是将发光冰块清洁干净放入水中,它将自动发亮;使用完毕后,用布擦干后放置于干燥的地方以备下次使用。
感应发光冰块还可以放入冰箱内冷冻后,再放入饮料内,可以起到降低饮料的温度。
需要注意的是,请勿吞食感应发光冰块,避免放置于温度过高的饮品中。
(1)液体感应器是先进的触水式_____(选填“电源”、“用电器”、“开关”或“导线”)。
(2)冷冻后的感应发光冰块通过_____的方式改变饮料的内能,饮料的内能_____(选填“增大”或“减小”)。
(3)LED灯泡发光时,将电能主要转化为_____能。
(4)某位同学在研究LED灯的特点时,发现将一只LED灯接在电池两端没有亮,对调电池正负极后亮了,这说明了LED灯具有_____性。
(5)用布擦干后的感应发光冰块内部的电路处于_____状态。
【答案】开关热传递减小光单向导电性开路【解析】【详解】(1)根据基本电路各部的作用可知:液体感应器是起控制电路的作用,所以是先进的触水式开关;(2)感应发光冰块还可以放入冰箱内冷冻后温度比较低,再放入饮料内,通过热传递方式改变饮料的内能,饮料的内能减小,温度降低;(3)LED灯泡发光时,将电能主要转化为光能;(4)LED 灯也叫发光二极管,它具有单向导电性;2.由于每个小球的负电荷离中心电极距离近、正电荷离中心电极距离远,所以中心电极对负电荷的吸引力大于对正电荷的排斥力,因此,金属小球就会向中心电极滚动。
初三物理电学试题及答案一、选择题(每题3分,共30分)1. 以下关于电流的说法正确的是:A. 电流的方向是正电荷的定向移动方向B. 电流的方向是负电荷的定向移动方向C. 电流的方向是正负电荷同时向相反方向移动的方向D. 电流的方向是正负电荷同时向相同方向移动的方向答案:A2. 欧姆定律的表达式为:A. I = V/RB. I = R/VC. V = I/RD. V = R * I答案:D3. 电阻的基本单位是:A. 欧姆B. 伏特C. 库伦D. 安培答案:A4. 以下哪种材料是导体?A. 橡胶B. 玻璃C. 金属D. 塑料答案:C5. 串联电路中,电流的特点是:A. 各处电流相等B. 各处电流不等C. 各处电压相等D. 各处电压不等答案:A6. 并联电路中,电压的特点是:A. 各处电压相等B. 各处电压不等C. 各处电流相等D. 各处电流不等答案:A7. 以下哪种情况会导致电路短路?A. 电路中没有负载B. 电路中有负载但负载电阻很大C. 电路中电源两端直接连接D. 电路中电源两端通过大电阻连接答案:C8. 电功率的计算公式是:A. P = V * IB. P = V / IC. P = I^2 * RD. P = V^2 / R答案:A9. 电能的单位是:A. 焦耳B. 瓦特C. 库伦D. 安培答案:A10. 以下哪种方法可以提高电路的功率因数?A. 增加电路的电阻B. 增加电路的电流C. 减少电路的电压D. 并联电容器答案:D二、填空题(每题2分,共20分)1. 一个电阻为10Ω的电阻器,通过它的电流为0.5A,则电阻两端的电压为______伏特。
答案:52. 一个电路的总电阻为20Ω,通过它的电流为2A,则电路两端的电压为______伏特。
答案:403. 电容器的单位是______。
答案:法拉4. 电感器的单位是______。
答案:亨利5. 电荷的单位是______。
答案:库伦6. 电流的单位是______。
新课标物理电学专题复习专题一、电流表、电压表的正确使用例1.要用电流表测量灯泡L 1中的电流,如图1所示的四个电路中,接法正确的是:A B 图1 C D 【思路点拨】电流表的正确使用要求:○1串联在被测电路中;○2电流从正接线柱流入,从负接线柱流出;○3选择适当的量程;○4绝对不能不经过用电器把电流表直接接在电源的两极上。
答案:满足电流表使用4个要求的应选 C 。
例2.如图2所示,a 、b 、c 表示的是电压表或电流表,当S 1、S 2都闭合时,下列说法正确的是:A 、a 、b 、c 都是电流表;B 、a 、b 、c 都是电压表;C 、a 、b 是电压表,而c 是电流表;D 、b 、c 是电流表,而a 是电压表。
【思路点拨】根据电流表、电压表的正确使用方法可知:b串联在干路上,而 c 与R 2串联所以b 、c 均填电流表,a与R 1、R 2、电源并联所以应填电压表。
答案: D【规律 总结】关于电流表、电压表使用的解题思路:(1) 符合电流表、电压表正确使用的要求;(2) 简化电路,电流表在电路中当短路(或导线)处理;电压表在电路中当断路(开路)处理;(3) 判断电路的连接方式。
拓展演练1. (08吉林)如图3所示,闭合开关后能测出小灯泡L 1两端的电压的电路是( D )2. (06年福州)在图4所示电路中,当开关SR 1、R 2串联,甲、乙应该接入的是:( C )A .甲接电压表,乙接电流表B .甲接电流表,乙接电压表C .甲、乙都接电压表D .甲、乙都接电流表图23.( 06年浦东)如图5所示电路中有两个小灯,请在图中○内,分别填入及或的符号,要求电键闭合时两灯均能发光,且两电表的示数均不为零。
3.解答:4.请在图6 所示的甲、乙两图的圆圈内,填上电压表或电流表的符号使之成为两个不同的电路(要求两用电器都工作)。
解答:5.如图7所示电路,两只小灯泡L 1和L 2均正常发光,则下面几种说法中正确的是:( A )A .甲是电流表,乙是电压表;B .甲是电压表,乙是电流表;C .甲、乙都是电流表;D .甲、乙都是电压表。
物理九年级第三单元试卷【含答案】专业课原理概述部分一、选择题(每题1分,共5分)1. 在下列现象中,哪一个不属于光的折射现象?A. 水中的鱼看起来比实际的浅B. 放大镜放大物体C. 镜子反射光线D. 三角尺在水面处弯折2. 下列哪个过程是吸热过程?A. 液化B. 熔化C. 凝固D. 汽化3. 关于电阻、电流和电压的关系,下列哪项是正确的?A. 电阻越大,电流越小B. 电压越大,电流越小C. 电流与电阻成正比D. 电流与电压成反比4. 下列哪种现象属于扩散现象?A. 粉笔灰在空中飞舞B. 酒香不怕巷子深C. 水往低处流D. 沙尘暴天气5. 关于能量守恒定律,下列哪项是正确的?A. 能量可以从一个物体转移到另一个物体,也可以与机械能或其他能量相互转换B. 能量可以从一个物体转移到另一个物体,但不能与机械能或其他能量相互转换C. 能量不能从一个物体转移到另一个物体,但可以与机械能或其他能量相互转换D. 能量不能从一个物体转移到另一个物体,也不能与机械能或其他能量相互转换二、判断题(每题1分,共5分)1. 光在同种均匀介质中沿直线传播。
()2. 所有物质都有一定的热胀冷缩。
()3. 串联电路中,各处电流都相等。
()4. 力是维持物体运动的原因。
()5. 任何物体在任何情况下都具有惯性。
()三、填空题(每题1分,共5分)1. 光在真空中的传播速度是______。
2. 物质从固态变为液态的过程叫做______。
3. 电阻的单位是______。
4. 惯性的大小只与物体的______有关。
5. 物体对外做功,物体的内能会______。
四、简答题(每题2分,共10分)1. 简述光的反射定律。
2. 简述欧姆定律。
3. 简述力的作用效果。
4. 简述能量的转化和守恒定律。
5. 简述惯性的概念及其在生活中的应用。
五、应用题(每题2分,共10分)1. 一束光从空气斜射入水中,折射角为30°,求入射角。
2. 一个电阻值为10Ω的电阻器,通过它的电流为0.5A,求电阻器两端的电压。
专题整合复习卷(三电学部分时间:100分钟㊀满分:100分题㊀序一二三四总㊀分结分人核分人得㊀分一㊁选择题(每题2分,共30分1.下列叙述中符合安全用电原则的是(㊀㊀.A.用测电笔辨别火线㊁零线时,手一定要接触笔尖金属体B .在家庭电路中增添大功率用电器时,只需要更换更粗的保险丝C .三脚插头的长脚与用电器的金属外壳相连D.当有人触电时,应立即用手将触电者拉开2.如图所示是一个简易选答器.一个问题有两个可选择的答案(a 和(b,与它们对应的灯分别由两个按钮(开关控制,选择哪一个答案就按下哪一个按钮,对应的灯就亮,那么如图所示各电路图中符合要求的是(㊀㊀.3.如图所示是某电子秤的结构示意图,其中P 是一个可以紧贴A B 滑动的金属滑片,S 为自动控制开关.闭合开关S ,秤盘内不放物体时,电子秤刻度表示数为0;在秤盘内放入物体时,就可以从电子秤刻度表上读出该物体的质量,当被测物体的质量超过电子秤量程时,开关S 自动断开,电子秤无示数.则下列判断正确的是(㊀㊀.A.电子秤的刻度表是一个电流表,它的示数越小说明所称物体质量越大B .电子秤的刻度表是下个电压表,它的示数越大说明所称物体质量越大C .电子秤的A B 部分是一个滑动变阻器,且A 端为绝缘体D.电子秤所称物体的质量越大,消耗的电能越少4.如图甲所示,验电器A 带负电,B 不带电.用带有绝缘柄的金属棒把验电器A ㊁B 两金属球连接起来的瞬间(如图乙所示,金属棒中(㊀㊀.A.电流方向由A 到BB .电流方向由B 到AC .有电流但方向无法确定D.始终无电流5.在我们的生活和生产中,经常要对物质进行分类.如以下物品可分成两类:①铅笔芯㊁铝质易拉罐㊁铜导线;②塑料笔套㊁橡皮㊁食盐.这两类物品分别属于(㊀㊀.A.导体和绝缘体B .金属和非金属单元突破C.磁性材料和非磁性材料D.晶体和非晶体6.在如图所示的电路中,电源电压不变,闭合开关,电路正常工作.但过了一段时间,小灯泡发生断路,这时(㊀㊀.A.电压表示数变大,电流表示数变小B.电压表示数变大,电流表示数变大C.电压表示数变小,电流表示数变大D.电压表示数变小,电流表示数变小7.标有2V㊀1W 字样的小灯泡和标有20Ω㊀1A 字样的滑动变阻器,连接在如图所示电路中.已知电源电压为6V,电流表量程为0~0.6A,电压表的量程为0~3V.闭合开关,移动滑动变阻器滑片,电流表㊁电压表示数的变化范围是(㊀㊀.A.0.25A~0.5A㊁1V~2V B.0.25A~0.6A㊁1V~2V C.0.3A~0.5A㊁1V~1.5V D.0.25A~0.5A㊁1.5V~2V 8.小轿车上大都装有一个指示灯,用它来提醒司机或乘客车门是否关好.四个车门中只要有一个车门没关好(相当于一个开关断开,该指示灯就会发光.如图所示为小明同学设计的模拟电路图,你认为最符合要求的是(㊀㊀.9.甲㊁乙两只普通照明灯泡的铭牌如图所示,下列说法中正确的是(㊀㊀.A.两灯均正常发光时,乙灯消耗的电能较多B.两灯均正常发光时,甲灯的电阻小于乙灯的电阻C.两灯串联在220V的电路中,甲灯比乙灯亮D.将乙灯接入110V电路中,它的实际功率为50W10.如图所示的电路中,使两盏灯都有电流流过的操作是(㊀㊀.A.开关S1㊁S2㊁S3都闭合B.只闭合开关S2㊁S3C.只闭合开关S2D.只闭合开关S111.某品牌的微型电脑吸尘器有两个开关,开关S1控制照明灯L和吸尘电动机,开关S2只控制吸尘电动机M.下列电路图符合要求的是(㊀㊀.12.如图所示,电源电压保持不变时,当滑动变阻器滑片P 向右滑动过程中(㊀㊀.A.电压表V 示数变小B .电流表A 1示数变大C .电流表A 2示数不变D.电流表A 2示数变小13.张华同学在探究通过导体的电流与其两端电压的关系时,将记录的实验数据通过整理作出了如图所示的图像,根据图像,下列说法错误的是(㊀㊀.A.当在导体乙的两端加上1V 的电压时,通过导体乙的电流为0.1AB .将甲㊁乙两导体并联后接到电压为3V 的电源上时,干路中的电流为0.9AC .通过导体甲的电流与其两端的电压成正比D.导体甲的电阻大于导体乙的电阻14.如图所示的电路,闭合开关,两只灯泡都不发光,且电流表和电压表均没有示数.现仅将L 1和L 2两灯泡的位置对调,其它不变.再次闭合开关时,发现两只灯泡仍不发光,电流表指针仍然不动,但电压表的指针却有了明显的偏转.根据以上信息可以判断(㊀㊀.A.电流表损坏了B .灯泡L 1的灯丝断了C .灯泡L 2的灯丝断了D.电源接线处松脱15.如图所示电路中,电源电压保持不变,闭合开关S 后,将滑动变阻器R 2的滑片P 向右移动,在此过程中(㊀㊀.A.电流表A 示数变大,电压表V 2示数变小B .电流表A 示数变大,电压表V 1示数变小C .电压表V 1示数变小,电压表V 2示数变大D.电压表V 1示数不变,电压表V 2示数变大二㊁填空题(每空1分,作图1分,共31分16.如图甲所示,试在两个虚线框内,填电源和开关的符号,并满足当开关都闭合时两灯组成并联电路.(甲㊀㊀(乙㊀㊀(丙17.现在许多宾馆都利用房卡取电,如图所示.只有把房卡插入槽中,房间内的用电器才能使用.房卡的作用相当于家庭电路中的㊀㊀㊀㊀,房间里各用电器之间是㊀㊀㊀㊀联的.18.如图丙所示的电路,电源电压为3V ,闭合开关,电压表示数为1V ,则灯泡L 2两端的电压为㊀㊀㊀㊀V ,灯泡L 1与L 2的电功率之比为㊀㊀㊀㊀.19.汽车在转弯时,位于同侧的前后两个转向灯会同时闪亮,但偶尔也有车在转弯时只亮前灯或后灯.则位于汽车同侧的前后两个转向灯的连接方式为㊀㊀㊀㊀㊀㊀㊀.要打开转向灯,司机要拨动一下方向盘旁的一根杆子,这根杆子的作用相当于电路中的㊀㊀㊀㊀㊀㊀㊀.20.按右图所示的电路图做测量小灯泡额定功率的实验时出现下列两种情况:(1一位同学连接好电路,在闭合开关时发现小灯泡不亮,电流表无示数,但电压表有示数.出现这种故障的原因是㊀㊀㊀㊀.(2另一位同学连接好电路,在闭合开关时发现小灯泡比正常工作时亮,这说明他在闭合开关前没有㊀㊀㊀㊀.21.在图甲所示的电路中,若电源电压为3V,电流表A1㊁A2的示数如图乙所示,则通过R1的电流是㊀㊀㊀㊀A,R2的阻值是㊀㊀㊀㊀Ω.22.某工厂开发研制了一种高㊁中㊁低三档家用电火锅,观察其内部结构发现是由两个相同的发热电阻丝构成.改变档位就是改变电热丝连入电路的方式.研究发现:旋动开关,当转换开关在中档位置时,发热功率为600W,这时只有一个电阻丝连入电路.那么,当转换开关分别处于高㊁低两档位置时,其发热功率分别为㊀㊀㊀㊀W和㊀㊀㊀㊀W.23.铅笔芯是石墨和黏土混合制成的.不同类型的铅笔的笔芯软硬程度不同,其中6H的铅笔芯最硬,6B的铅笔芯最软,H B的铅笔芯软硬居中.铅笔芯是导体,那么铅笔芯的电阻大小与其软硬度是否有关呢?小明用如图所示的装置探究这个问题.他先后将6B㊁H B和6H的铅笔芯分别接入电路A㊁B两点间,通过观察㊀㊀㊀㊀,比较出三者电阻的大小.用此方法比较电阻大小的依据是:㊀㊀㊀㊀.他选取的这三支铅笔芯应满足的条件是:㊀㊀㊀㊀.24.小华发现家里电能表的示数在3h内由变成,则他家在这段时间用电㊀㊀㊀㊀k W h,用电器消耗的实际功率是㊀㊀㊀㊀W.如果电能表标有220V ㊀2.5(10A 字样,则电路中㊀㊀㊀㊀(填能或不能再接入一个额定功率为800W的电饭煲.25.某同学测电阻将电路接成如图甲所示,他将测出的一组电表读数(I,U描点在图乙的坐标系里,P㊁Q两处中,一处是滑动变阻器,另一处是待测电阻.(1由乙图判断,甲图中的P处应是㊀㊀㊀㊀.(2电源电压为3V,由乙图判断待测电阻的阻值为㊀㊀㊀㊀.(3用笔画线代替导线在丙图中连接各元件使之与甲图对应.26.如图甲所示,把玻璃珠接入电路中,闭合开关,发现小灯泡不发光.说明:㊀;现给玻璃珠加热,如图乙所示,当玻璃珠加热到红炽状态时,发现小灯泡发光,说明:㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀.㊀㊀丙27.如图丙是一个小灯泡的电流和电压变化规律图像,物理学中叫做伏安特性曲线.由图像可知,当小灯泡在U=4V时,灯泡灯丝的电阻为㊀㊀㊀㊀Ω;当小灯泡中流过0.3A电流时,它消耗的功率是㊀㊀㊀㊀W.28.如图所示是一个玩具汽车上的控制电路图,小明对其进行测量和研究发现:电动机的线圈电阻为1Ω,保护电阻R为4Ω,当闭合开关S后,两电压表的示数分别为6V和2V,则电路中的电流为㊀㊀㊀㊀A,电动机的功率为㊀㊀㊀㊀W.29.某家用电能表上标有220V㊀10(20A 字样.当家中部分用电器工作时,15m i n内耗电0.2k W h,则这些工作的用电器总功率是㊀㊀㊀㊀W;该家庭最多还可以再增加㊀W 的用电器同时工作.三㊁实验探究题(30题6分,31题9分,32题3分,33题4分,共22分30.用如图所示的实验装置探究电流通过导体产生的热量与电阻的关系.(1实验中通过观察㊀㊀㊀㊀来比较电流产生的热量的多少.(2为了便于比较两种电阻丝通过电流后产生热量的多少,甲乙两瓶中要装入㊀㊀㊀㊀的同种液体.(3为达到实验目的,选用的两电阻丝的阻值不能㊀㊀㊀㊀.(4实验结论是㊀㊀㊀㊀.(5该实验装置还可以研究通电时间一定时导体产生的热量与㊀㊀㊀㊀的关系.31.在伏安法测定值电阻的实验中,小明同学所用电源电压恒定不变,但电源电压未知,滑动变阻器标有20Ω㊀1.5A 字样,电压表和电流表的量程合适,他已连接了部分电路,如图甲所示.请你接着完成下列问题:(1用笔画线代替导线,将图甲中的电路连接完整.(2当电压表示数为2.4V时,电流表的示数如图乙所示,则其示数为㊀㊀㊀㊀A,电阻丝的电阻为㊀㊀㊀㊀Ω.(3进行了上步计算后,小明认为实验就完成了,小亮则认为,仅这样就得出电阻的阻值不够可靠.原因是㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀.(4小芳连接电路后,闭合开关,移动滑动变阻器滑片的过程中发现,电流表示数变大时,电压表示数反而减小,电流表示数变小时,电压表示数反而增大.经检查所用器材均完好.你认为出现上述实验现象的原因是㊀.(5小芳正准备继续实验,发现电压表已损坏.她利用余下的电流表和滑动变阻器完成对R x的再一次测量.请你在图丙中画出设计的电路图,并完善下列步骤.①按照电路图连接好电路;②调节滑动变阻器的滑片,使接入电路的阻值为㊀㊀㊀㊀时,读出电流表的示数I1;③再调节滑动变阻器的滑片,使接入电路的阻值为㊀㊀㊀㊀时,读出电流表的示数I2;④根据已知条件和测量结果,写出定值电阻的表达式:R x=㊀㊀㊀㊀Ω.32.为了探究影响电热的因素,实验室准备了两个装满煤油的烧瓶㊁两个带有橡皮塞的粗细均匀的相同玻璃管,两根不同阻值的电阻丝,以及滑动变阻器㊁开关㊁导线㊁电源等.两个实验小组根据提供的实验器材,分别设计了图甲㊁乙所示的两个方案.(1这两个方案的共同点是通过观察什么知道电热的多少?(2甲方案探究的问题是什么?(3乙方案探究的问题是什么?33.在探究影响导体电阻大小的因素时,甲㊁乙两位同学作出如下猜想: 甲:导体的电阻与导体的长度有关;乙:导体的电阻与导体的材料有关.现提供多根电阻丝,如图所示,材料参数如下表:编号材料长度/m横截面积/m m2A镍铬合金0.50.1B镍铬合金1.00.1C镍铬合金0.50.2D锰铜合金0.50.1(1某同学要验证上述猜想,设计了如下电路.请你根据电路图连接实物;㊀㊀(2如要验证上述乙同学的猜想,则应该选用㊀㊀㊀㊀(填编号两根电阻丝; (3实验时如果电流表坏了,请利用余下器材,设计实验,验证上述甲同学的猜想:①简要说明设计的原理;②画出实验电路图,注明所选用电阻丝的编号(电阻丝符号用表示.四㊁计算题(34题6分,35题4分,36题7分,共17分34.在如图所示的电路中,电源电压U=8V,且保持不变,R1=10Ω,R2=40Ω.试问: (1若开关S1闭合,S2断开,当滑片P滑到a端时,电流表的示数为0.2A,此时滑动变阻器R的电阻值为多大?(2若开关S1㊁S2均闭合,当滑片P滑到b端时,电流表的示数是多少?35.实际的电源都有一定的电阻,例如干电池,我们需要用它的电压U和电阻r两个物理量来描述它.实际计算过程中,可以把它看成是由一个电压为U㊁电阻为0的理想电源与一个电阻值为r的电阻串联而成,如图甲所示:在图乙中R1=14Ω,R2=9Ω.当只闭合S1时,电流表读数I1=0.2A;当只闭合S2时,电流表读数I2=0.3A,把电源按图甲中的等效方法处理.求电源的电压U和电阻r.36.如图所示的电路中,电源电压保持6V不变,电阻R1的阻值为20Ω.当S2断开,S1㊁S3闭合时,电流表的示数为0.45A.求:(1电阻R2的阻值;(2当S1㊁S3断开,S2闭合时,电路消耗的总电功率是多少?专题整合复习卷(三1.C㊀2.C㊀3.C㊀4.B㊀5.A㊀6.A㊀7.A ㊀8.C 9.C10.C㊀解析:开关S1㊁S2㊁S3都闭合时,电路发生短路,故A不符合题意;只闭合开关S2㊁S3,L1发光, L2被短路,故B不符合题意;只闭合开关S2,此时L 1和L2串联,故两灯中都有电流通过,故C符合题意;只闭合开关S1,只有灯L2工作,故D不符合题意.故选C.11.B㊀解析:根据题意照明灯L和吸尘电动机M并联,开关S1开关S1控制照明灯L和吸尘电动机M,故开关S1在干路上,开关S2只控制吸尘电动机M,开关S2在电动机M所在的支路.故选B.12.C㊀13.D㊀14.C㊀15.A16.如图所示17.总开关(开关18.1㊀2ʒ1㊀19.并联㊀开关20.(1a b段电路发生了断路㊀(2将滑动变阻器的阻值放在最大21.0.6㊀15㊀22.1200㊀30023.电流表示数的大小㊀电压一定,电流越大,电阻越小(或欧姆定律㊀粗细相同;长度相同24.1.2㊀400㊀不能25.(1待测电阻㊀(210Ω㊀(3如图(接线柱接错1处扣1分,待测电阻和变阻器换位的扣1分26.玻璃珠不容易导电(或:玻璃珠是绝缘体㊀红炽状态下的玻璃珠是导体27.10㊀0.6㊀28.0.5㊀229.800㊀360030.(1两支温度计示数变化㊀(2质量相同,初温相同㊀(3相同㊀(4在电流㊁通电时间一定时,电阻越大,产生的热量越多㊀(5电流大小31.(1图略,解析:选0~15V 量程㊀(20.24㊀10(3没有多测几次取平均值,误差较大(4电压表与滑动变阻器并联(5①如下图所示㊀②20Ω㊀③0Ω㊀④20I 1I 2-I 132.(1观察玻璃管中液面的高度.(2在电流一定时,电热与电阻的关系.(3在电压一定时,电热与电阻的关系.33.(1(2A ㊁D (3①根据串联电路电压之比等于电阻之比.②如图所示34.(1若开关S 1闭合,S 2断开,当滑片P 滑到a 端时,分析题意得,滑动变阻器R 和定值电阻R 1串联R 总=U I =8V 0.2A =40Ω.R =R 总-R 1=40Ω-10Ω=30Ω.(2若开关S 1㊁S 2均闭合,当滑片P 滑到b 端时,分析题意得,电阻R 1㊁R 2并联,电流表测量的是干路电流I 1=U R 1=8V 10Ω=0.8A .I 2=U R 2=8V 40Ω=0.2A .电流表示数:I 干=I 1+I 2=0.8A+0.2A=1A .35.由题意可得U =I 1(R 1+r =I 2(R 2+r .代入数据得0.2Aˑ(14Ω+r =0.3Aˑ(9Ω+r .解得r =1Ω.将r =1Ω代入U =I 1(R 1+r .可得U =3V .36.(140Ω㊀(20.6W 解析:(1S 2断开,S 1㊁S 3闭合时,电阻R 1和R 2并联在电路中通过电阻R 1的电流I 1=U R 1=6V 20Ω=0.3A .通过电阻R 2的电流I 2=I -I 1=0.45A-0.3A =0.15A .电阻R 2的阻值㊀R 2=U I 2=6V 0.15A =40Ω.(2当S 1㊁S 3断开,S 2闭合时,两电阻串联在电路中,总电阻R 串=R 1+R 2=20Ω+40Ω=60Ω.电路消耗的总功率P 总=U 2R 串=(6V 260Ω=0.6W .。
