初中家庭电路专题(作图题)

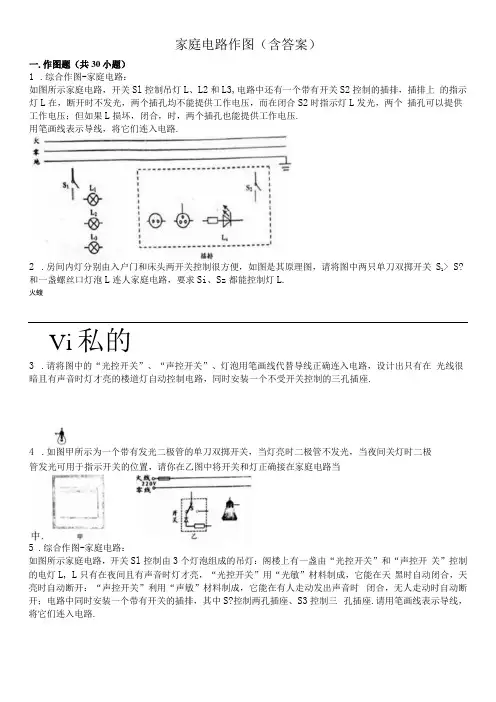

家庭电路作图（含答案）一.作图题（共30小题）1.综合作图-家庭电路：如图所示家庭电路，开关Sl控制吊灯L、L2和L3,电路中还有一个带有开关S2控制的插排，插排上的指示灯L在，断开时不发光，两个插孔均不能提供工作电压，而在闭合S2时指示灯L发光，两个插孔可以提供工作电压；但如果L损坏，闭合，时，两个插孔也能提供工作电压.用笔画线表示导线，将它们连入电路.2.房间内灯分别由入户门和床头两开关控制很方便，如图是其原理图，请将图中两只单刀双掷开关S> S?1和一盏螺丝口灯泡L连人家庭电路，要求Si、Sz都能控制灯L.火蝮Vi私的3.请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座.4.如图甲所示为一个带有发光二极管的单刀双掷开关，当灯亮时二极管不发光，当夜间关灯时二极管发光可用于指示开关的位置，请你在乙图中将开关和灯正确接在家庭电路当5.综合作图-家庭电路：如图所示家庭电路，开关Sl控制由3个灯泡组成的吊灯：阁楼上有一盏由“光控开关”和“声控开关”控制的电灯L, L只有在夜间且有声音时灯才亮，“光控开关”用“光敏”材料制成，它能在天黑时自动闭合，天亮时自动断开：“声控开关”利用“声敏”材料制成，它能在有人走动发出声音时闭合，无人走动时自动断开；电路中同时安装一个带有开关的插排，其中S?控制两孔插座、S3控制三孔插座.请用笔画线表示导线，将它们连入电路.___________________ ___ ____________ __ _______ 火线_______________________________________ _______________ —— ,- ---------- - ----------- - ------------------- T 企线々嚣《 S -8 3 ⅞r « τ4 ! :6 .根据安全用电原则，请将如图所示的各元件正确接入电路，其中开关只控制螺口灯泡，三孔插座 带保险盒.7 . (1)请将如图1所示元件，连接成符合安全用电要求的家庭电路.(2)如图2所示，请标出小磁针静止时的N 极与S 极.火找 ______________________________零线 ------------------------------地线厂 --------------------------- oK 城∏ 蠕口灯泡 三孔插座 _I I — 图1 图2 8 .完成如图家庭电路的连接.JL 心目草;8 @ 9 .声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间.某地下通道 两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接 通电源发光.请按题意将图中的电路连接完整.----------------------------------- 火骏一 ： ------------- .. -零收 “启曲开*卜 j q 声控开英卜10 .小明常用的一个插线板，带有开关、保险丝和三孔插座.开关断开时插孔不能提供工作电压，闭 合时插孔能提供工作电压；如果接入的用电器电流过大，保险丝会熔断，停止提供工作电压.根据上 述现象，请在图甲中画出开关、保险丝和插孔的连接方式，并把插线板与电源线接通. 0 ⅛ 曲 u ⅛--------------------------------- 火线-------------------------------- 零线-------------------------------- 地线11 .居民楼的楼道里安装有声光控开关，天亮时光控开关自动断开，天黑时自动闭合；有人走动发出 声音时，声控开关自动闭合，无人时自动断开.请将图中“声控开关”、“光控开关”、“灯泡”用 笔画线代替导线正确连入电路，设计出只有夜间且有声音时灯才会亮的楼道灯自动控制电路，同时安 装一个不受开关控制的三孔插座.火线 --------------------------------------零线 --------------------------------------地线 -------------------------------------- ±ui」［≡］甚 ⅛- 插座 声控开关光控开关。

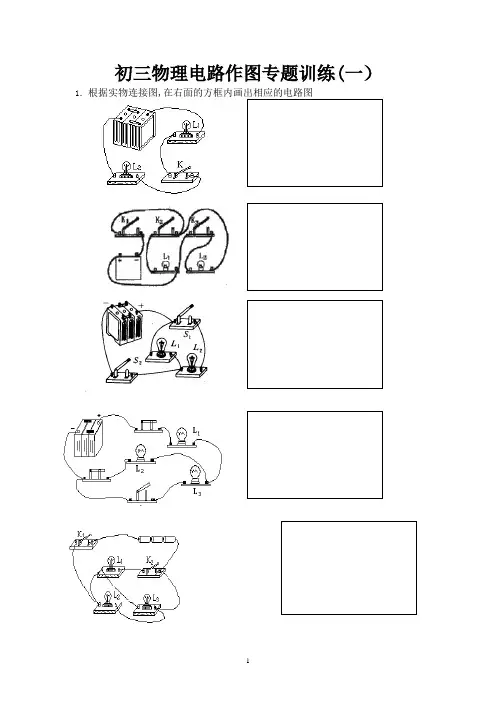

初三物理电路作图专题训练(一）1．根据实物连接图,2.根据电路图，连接右图中的实物图。

电路图的画法及实物图的连接一、根据实物图画出电路图二、根据电路图连接实物三、设计电路1。

给你两个灯泡L1、L2，一个开关S，还有一节电池和若干导线，请组成电路：两灯L1、L2互不干扰，开关S控制灯L1。

2。

某次知识竞赛只有两个小组参加决赛,现请你设计一个抢答题的电路。

要求不论哪一个组按开关电铃都能发出声音，而且指示灯会告诉主持人是哪组按的开关。

用电路图表示你的最简单的设计.电路图练习1、如图所示的电路中，正确的是 ( )A. L1、L2是串联B。

L1、L3是串联C。

L1、L2 、 L3是串联D. L1、L2 、 L3是并联2.如图所示的电路中,若要使两灯串联,应闭合开关；若要使两灯并联,就要闭合开关________。

3.关于电源短路及其危害，下列说法中正确的是 ( ) A．短路就是连接电路用的导线很短B．短路没有危害，并且节省导线C．短路就是电路中没有开关D．短路时，电源会发热而烧坏4。

如图所示，下列电路中,开关同时控制电灯和电铃的是（）5.请根据左边实物连接的电路图，画出其电路图。

6。

所示电路，以下说法正确的是（)A．只接通S1灯亮,电铃响 B．只接通S2灯亮，电铃响C．只断开S3灯亮，电铃响 D．只断开S1灯亮，电铃响7.如上右图所示，若要A灯亮，B灯不亮,应将开关闭合，若要B灯亮A灯不亮,应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯．8.如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。

9. L1和L2并联，请在图中错误之处打上“×",加以改正，并在空白处画出正确的电路图。

10。

如图所示，按电路图用笔画线作导线，将元件连接起来。

11.用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。

要求：（1)开关K1只控制电灯L1，开关K2只控制电灯L2；（2)共用一个电池组12。

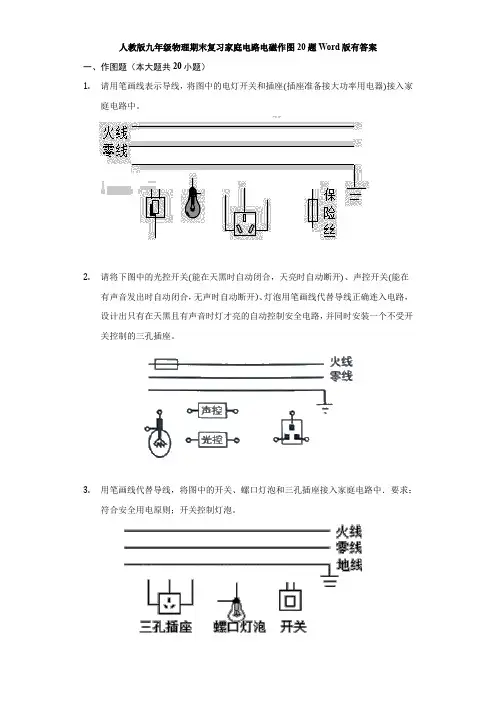

人教版九年级物理期末复习家庭电路电磁作图20题Word版有答案一、作图题（本大题共20小题）1.请用笔画线表示导线，将图中的电灯开关和插座(插座准备接大功率用电器)接入家庭电路中。

2.请将下图中的光控开关(能在天黑时自动闭合，天亮时自动断开)、声控开关(能在有声音发出时自动闭合，无声时自动断开)、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座。

3.用笔画线代替导线，将图中的开关、螺口灯泡和三孔插座接入家庭电路中．要求：符合安全用电原则；开关控制灯泡。

第2页，共33页4. 如图所示，A 为条形磁铁，A 上方小磁针静止时如图所示，A 与通电螺线管间的磁感线分布如图所示。

(1)请在已给的一条磁感线上标上方向； (2)标出通电螺线管的N 极； (3)标出电源的正极。

5. 如图所示，小磁针静止在甲、乙两个通电螺线管之间，请你完成：(1)甲通电螺线管的绕法和A 点磁感线的方向； (2)乙通电螺线管电源的正、负极。

6. 将小磁针放在螺线管附近，闭合开关后，小磁针静止时的指向如图所示。

请在图中标出电源的“+”极，并画出螺线管周围磁感线的分布情况(画出1条线)7. (1)根据小磁针静止时所指方向，在图中画出通过小磁针中心的一条磁感线，并标出电源的正极。

(2)请将图中的“光控开关”“声控开关”灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．8.开关闭合后电磁铁A和永磁体B的磁感线分布如图甲所示，请标出永磁体B左端的磁极和四条磁感线的方向；将乙图中的开关和螺口灯泡串联后接在照明电路的两条导线上。

9.请按要求作图(作图时请用刻度尺)。

(1)请你在图甲中将开关和一盏电灯的电路正确连接。

(2)根据通电螺线管的N极，请在图乙中标出小磁针的N极和A点磁感线的方向。

10.(1)电磁铁通电后，与条形磁铁相互吸引，小磁针静止时的指向如图所示，请标出：电源右侧的极性(用“+”或“−”表示)和静止的小磁针右端的极性(用“N”或“S”表示)。

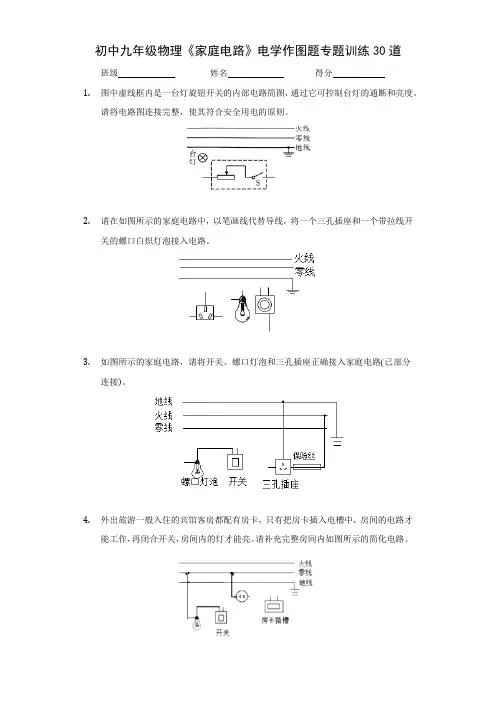

初中九年级物理《家庭电路》电学作图题专题训练30道班级姓名得分1.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。

请将电路图连接完整，使其符合安全用电的原则。

2.请在如图所示的家庭电路中，以笔画线代替导线，将一个三孔插座和一个带拉线开关的螺口白炽灯泡接入电路。

3.如图所示的家庭电路，请将开关、螺口灯泡和三孔插座正确接入家庭电路(已部分连接)。

4.外出旅游一般入住的宾馆客房都配有房卡，只有把房卡插入电槽中，房间的电路才能工作，再闭合开关，房间内的灯才能亮。

请补充完整房间内如图所示的简化电路。

5.将图中的三孔插座和楼道中的声控灯按照安全用电的原则接入电路。

6.某额定电压为220V的电动扶梯(已接地)，只需在白天且有人时开启，利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制。

请在图中按要求正确完成电路连接。

7.有一种插线板在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯(要与电阻串联)发光，插孔可以提供工作电压。

如果指示灯损坏，开关闭合时插孔也能提供工作电压。

根据上述现象：(1)在左图方框内画出符合要求的电路图(插孔在框中已画出，不考虑接地)；(2)按你设计的电路图在右图画出开关、指示灯、电阻和插孔与电源线的连接方式，并符合安全用电。

8.用笔画线表示导线，将电灯和开关连入如图所示的家庭电路中。

9.如图所示，请用笔画线表示导线，将图中的螺口电灯和开关接入家庭电路中，确保家庭电路用电安全。

10.请在图中用笔画线代替导线，将电灯、开关连入照明电路中11.连接以下家庭电路，开关控制螺丝口灯泡，三孔插座带保险丝。

12.如图所示，插座和电灯(带开关)是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中13.请将图中开关和两盏白炽灯正确接入家庭电路中，要求开关同时控制两盏灯，都能正常发光。

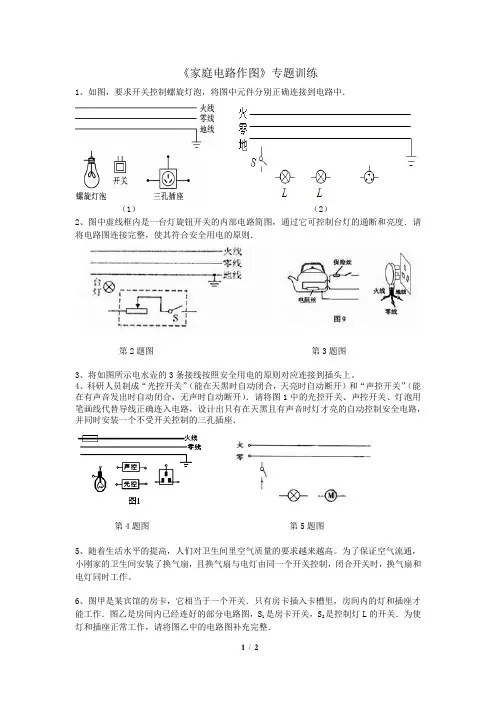

《家庭电路作图》专题训练1、如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中．（1）（2）2、图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．第2题图第3题图3、将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上。

4、科研人员制成“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）．请将图1中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座．第4题图第5题图5、随着生活水平的提高，人们对卫生间里空气质量的要求越来越高。

为了保证空气流通，小刚家的卫生间安装了换气扇，且换气扇与电灯由同一个开关控制，闭合开关时，换气扇和电灯同时工作。

6、图甲是某宾馆的房卡，它相当于一个开关．只有房卡插入卡槽里，房间内的灯和插座才能工作．图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关．为使灯和插座正常工作，请将图乙中的电路图补充完整．第6题图第7题图7、小亮发现教室中一个开关可以同时控制两盏额定电压为 220V 的灯，并且这两盏灯能正常发光，请你在图中画出电路的正确连接情况。

8、图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电9、图甲所示是家庭中常用的一种插线板。

小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。

根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。

第9题图第10题图10、投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮。

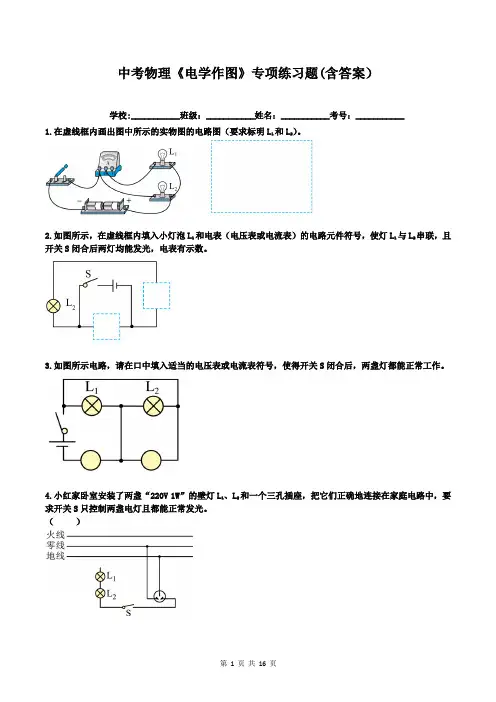

中考物理《电学作图》专项练习题(含答案）学校:___________班级：___________姓名：___________考号：___________1.在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。

2.如图所示，在虚线框内填入小灯泡L1和电表（电压表或电流表）的电路元件符号，使灯L1与L2串联，且开关S闭合后两灯均能发光，电表有示数。

3.如图所示电路，请在口中填入适当的电压表或电流表符号，使得开关S闭合后，两盏灯都能正常工作。

4.小红家卧室安装了两盏“220V 1W”的壁灯L1、L2和一个三孔插座，把它们正确地连接在家庭电路中，要求开关S只控制两盏电灯且都能正常发光。

（）5.某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。

用给出的元件符号画出符合要求的电路图。

6.两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，请在图中标出两磁极的极性及磁感线方向。

7.依据小磁针静止的指向（涂黑的一端为N极），在括号里标出电源的“+”极或“﹣”极。

8.根据通电螺线管的磁感线方向，请标出通电螺线管N极，并在括号中用“+”或“一”标出电流表的接线柱。

9.在如图根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线。

10.通电螺线管通入如图所示的电流I，请标出其右端的磁极。

（填N或S）11.如图所示，请根据图中信息标出电源的正极，用箭头标出A点磁感线的方向。

12.请在图中标出小磁针静止时的N极，并标出C点的磁场方向。

13.图中，将插座和控制插座的开关正确接入家庭电路中。

14.如图所示，请将图中开关和灯泡用笔画线代替导线完成电路，要求在开关控制螺旋灯泡；并安装一个不受开关控制的三孔插座。

15.如图所示，虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．（）16.请将如图中的电灯、开关和插座接入家庭电路中，符合家庭用电。

九年级物理《家庭电路》作图题专练（各版本均适用，后附答案）1、用笔画线代替导线，将图中灯泡、开关正确接入家庭电路中。

2、请用笔画线代替导线在下图中连接家庭电路。

要求：开关控制灯泡，三孔插座直接接入电路。

3、图甲所示是家庭中常用的一种插线板.小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压.根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通.4、如图所示，请将下列元件连接成符合安全用电要求的家庭电路。

5、高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。

青少年科技创新大赛的获奖作品（5G高铁轨道螺丝警报器），设计了检测螺丝松动的报警方案。

其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻很小，可忽略不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。

请在虚线框内画出符合实际的电路图。

6、请在如图中用笔画线代替导线，将可以调节亮度的台灯和一个三孔插座接入电路。

7、如图所示，铭牌标识为“220V 40W”的灯泡和“220V 5W”的LED灯，当开关闭合后，两灯泡都能正常发光，插座不受开关控制，请将电路连接完整。

8、小明对卫生间内的换气扇和照明灯的电路进行了如下改造；控制它们工作的有两个开关，换气扇工作时照明灯一定发光，照明灯发光时换气扇可以不工作，如图的虚线框内已画出了所连接的电源，请你接着完成这部分电路的电路图(换气扇用电动机符号表示)9、如图是已经正确连接好的家庭电路中的一部分，其中安装有各自独立工作的灯泡和插座，开关只控制灯泡。

请根据所学知识，用笔画线将剩余的部分补充完整。

10、如图所示粗黑线框内有：三孔插座、两孔插座、开关和指示灯。

开关闭合后，插孔都能分别供电时，指示灯亮；开关断开后，插孔都不能供电，指示灯不亮：若指示灯损坏，闭合开关后，插孔仍能供电，如图为示意图，请完成剩余部分的接线。

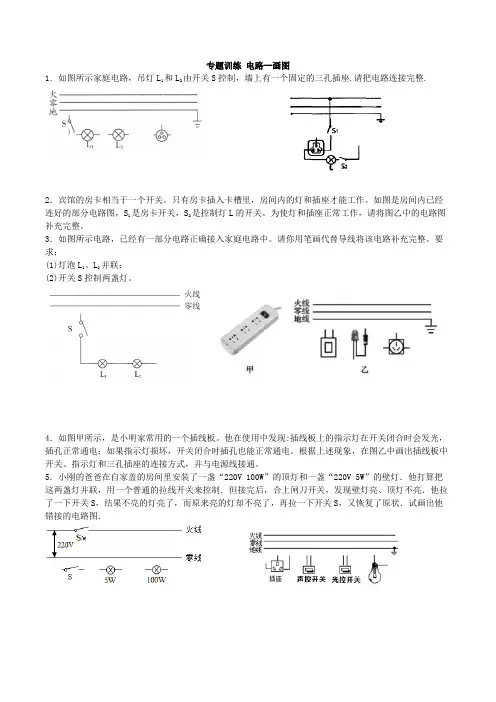

专题训练电路--画图1．如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座.请把电路连接完整.2．宾馆的房卡相当于一个开关。

只有房卡插入卡槽里，房间内的灯和插座才能工作。

如图是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关。

为使灯和插座正常工作，请将图乙中的电路图补充完整。

3．如图所示电路，已经有一部分电路正确接入家庭电路中。

请你用笔画代替导线将该电路补充完整。

要求：(1)灯泡L1、L2并联；(2)开关S控制两盏灯。

4．如图甲所示，是小明家常用的一个插线板。

他在使用中发现:插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。

根据上述现象，在图乙中画出插线板中开关、指示灯和三孔插座的连接方式，并与电源线接通。

5．小刚的爸爸在自家盖的房间里安装了一盏“220V 100W”的顶灯和一盏“220V 5W”的壁灯．他打算把这两盏灯并联，用一个普通的拉线开关来控制．但接完后，合上闸刀开关，发现壁灯亮、顶灯不亮．他拉了一下开关S，结果不亮的灯亮了，而原来亮的灯却不亮了，再拉一下开关S，又恢复了原状．试画出他错接的电路图．6．居民楼的楼道里安装有声光控开关，天亮时光控开关自动断开，天黑时自动闭合；有人走动发出声音时，声控开关自动闭合，无人时自动断开．请将图中“声控开关”、“光控开关”、“灯泡”用笔画线代替导线正确连入电路，设计出只有夜间且有声音时灯才会亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．7．图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．8．21世纪智能家居诞生，人LED们购买了一种可以遥控的LED夜灯，利用无线接收模块来控制LED夜灯，请将可遥控的夜灯和三孔插座接入到照明电路中。

家庭电路作图题一、作图题（共22题）1、如图甲所示，是小明家常用的一个插线板。

他在使用中发现:插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。

根据上述现象，在图乙中画出插线板中开关、指示灯和三孔插座的连接方式，并与电源线接通。

（________）2、进步神速的周润春同学在自家盖的房间安装了一盏“220V100W”的顶灯和一盏“220V5W”的壁灯．他打算把这两盏灯并联，然后另用一个普通的拉线开关S2同时来控制两灯．但接完后，他合上开关S1，拉线开关S2仍然断开时，发现壁灯已亮、顶灯却很暗．他接着合上拉线开关S2，结果壁灯灭，顶灯很亮，试画出他错接的电路图．（_____）3、图甲是某宾馆的房卡，它相当于一个开关．只有房卡插入卡槽里，房间内的灯和插座才能工作．图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关．为使灯和插座正常工作，请将图乙中的电路图补充完整．4、图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件．图乙方框内是其内部示意图，“〇”代表接线柱．请将图乙电路连接完整．要求：符合安全用电原则，开关只控制灯泡，方框内导线只允许连在接线柱上．（__________）5、教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。

(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（）。

(2)当打开空调时，空气开关“跳闸”。

出现这种现象的原因可能是______。

6、(3)小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，请你根据小明设计的意图，用笔画线代替导线完成题15—3图的电路。

7、将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上．8、有些家用电器没有电源开关，例如电冰箱的三线插头插到插座上就开始工作了．为了便于控制，技术人员设计了带有开关的插座，用这个开关就可以控制接在插座上的用电器的通断．图甲所示就是带有按键式开关的三线插座外形．打开插座的盖板，可以看到接线板上有五个接线柱，如图乙所示．请你依照安全用电的要求，将这个带开关的三线插座连接在电路中．9、一间教室要安装2盏“220V40W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．10、如图甲是家用插线板在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V电压．11、如图甲所示，是小明常用的一个插线板。

精选全文完整版（可编辑修改）九年级物理电学作图作图专题含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．按家庭电路要求完成作图。

2．读数与作图(1)如图所示，所测物体的质量为__________g；(2)如图所示，请在图中画出小球所受力的示意图______________；(3)如图所示，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路______________。

3．作图：根据电路图连接实物图（____）4．在题图方框中画出对应的电路图完成下列作图。

5．作图：如图所示，按照家庭电路安全用电的要求连接电路．（____）6．按照题目要求作图：在图甲电路图中填上适当的电表符号，使之成为正确的电路（_____）7．作图：根据电路图连接实物图（________）8．完成下列作图（1）请将下列实物图对应的电路图画在右边的虚线框内（2）请按左边的电路图正确连接右边的实物图（电表都选用小量程）9．按要求完成作图，下图均在原图上改动一根导线，将要改动的导线打“×”，然后重新画出来。

(1)使开关S 只控制小灯泡L1。

(2)使开关S 控制所有小灯泡，且灯泡是并联连接。

10．按要求作图：（1）在图示电路的空缺处，分别填入一个电流表和一个电压表的元件符号，使得开关闭合时，两灯都发光．（____）（2）按照给出的电路图，将实物电路连接完整．（____）11．小雨同学想利用电源，灯泡1L 和2L ，开关1S 、2S 和3S ，滑动变阻器R ，设计如下电路：1S 为总开关，当1S 闭合时，①只闭合2S ，两盏灯都亮；②若只闭合3S ，只有2L 亮，且亮度可利用滑动变阻器R 调节．请你根据他的想法，帮助他设计符合要求的电路图．（________）12．设计一个家用电吹风机，要求：可单独吹冷风，也可吹热风，但不可只发热而不吹风；吹热风状态下，即使发热体烧坏了，吹风机也能工作：请在图中连线，设计符合要求的电路图。

1.
2.小宝想在卧室安装一盏照明电灯，请在图中帮他把灯和开关接入电路。

3.娜娜发现家中位于卧室门口和床头处的两个开关都可以独立控制卧室照明灯的亮和灭。

她想到物理书中所举的例子，可以用两个单刀双掷开关各自独立地控制同一盏灯（如图17所示）。

请在图17中将能实现“不同地点开关灯”功能的开关和灯连入家庭电路。

4.请将带开关的螺丝口灯泡和带熔丝的三孔插座，正确接入图中所示的电路中。

5.请在图中的虚线框内设计一电路图：连接导线,使护士看见L1灯亮知道1号病房有人呼叫,看见L2灯亮知道2号病房有人呼叫。

(虚线框内导线不许交叉)
6.为节约电能，地下通道电动扶梯只需在白天且有人时才开启，利用红外线自动开关S1（现场有人，S1闭合；现场无人，S1断开）以及可见光自动开关S2（白天，S2闭合；夜间，S2断开）控制电路，可达到目的．请完成电路连接．
7.请将下列三幅图中的电路连接完整, 连接时要求符合安全用电的规定．
8.如图甲所示，是小明常用的一个插线板。

他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。

根据上述现象，在图15乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通。

9.家庭电路应特别注意安全用电，如图所示是安装一盏螺丝口电灯和一个大功率插座的实物示意图，A、B 为保险丝，请在图上用笔画线代替导线连接电路，所连接的电路应符合安全用电的原则.。

2019-2020届初三家庭电路连接作图题专题训练一、选择题1、图中的家庭电路元件，连接顺序正确的是（）A. B.C. D.2、如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则（）A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路3、小明家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．他断开开关S，再次用测电笔测试插座的两个孔，他将观察到（假设故障只有一处）（）A．测试两孔时测电笔都发光B．测试两孔时测电笔都不发光C．只有测试右面的孔时测电笔才发光D．只有测试左面的孔时测电笔才发光4、某家庭电路的组成如图所示，下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在零线与灯泡之间C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．有金属外壳的家用电器必须使用三孔插座，以确保安全5、无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是（）A．手机 B．手电筒 C．电视机 D．电视机遥控器二、作图题6、请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路。

7、请把下图中的电路元件接入照明电路中,且符合安全用电原则。

(要求保险丝与三孔插座相连)8、请连接下图家庭电路元件，要求：开关控制电灯后接入，三孔插座单独接入，9、请用笔画线代替导线，将图 8 中的元件接入家庭电路中.要求：（ 1）同时闭合声控开关和光控开关电灯才能亮；（ 2）三孔插座单独接入电路。

10、请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。

九年级物理必考题型【家庭电路】作图题专练1、在图中请用笔画线代替导线，将图中的电灯、开关和配有保险丝的插座接入家庭电路中。

【解析】首先辨别上面三根线地线、火线、零线。

（1）灯泡和开关的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。

既能控制灯泡，又能更安全。

（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，保险丝接在火线上，即接在右孔上。

如下图所示：2、请用笔画线表示导线，将图中的卡口电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。

【解析】（1）三孔插座的上面的孔接地线，左孔接入零线，右孔接火线；（2）电灯的接法：火线先过开关再入灯泡，再接上零线即可，如图：3、如图甲所示是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压。

根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。

【解析】经分析可知，指示灯和插孔之间是并联，开关位于干路，如下图所示：4、声控开关在接收到一定响度的声音时会自动闭合一段时间。

某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进入，灯泡都能接通电源发光。

请按题意将图中的电路连接完整。

【解析】两个声控开关串联会相互影响，只有都闭合时灯才发光；两个声控开关并联会互不影响，可以独立控制灯的亮灭，根据“为确保行人不管从哪端进人，灯泡都能接通电源发光”，所以两开关应并联，如下图所示：5、图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。

请将电路图连接完整，使其符合安全用电的原则。

【解析】据上面的分析可知，用电器的开关应该接到火线和用电器之间，即具体的接法是：火线首先过开关，再用电器，回到零线上，答案见下图：6、请将图中的开关、电灯和三孔插座接入家庭电路中。

2019-2020届初三家庭电路连接作图题专题练习（包含答案解析）2019-2020届初三家庭电路连接作图题专题训练⼀、选择题1、图中的家庭电路元件，连接顺序正确的是（）A. B.C. D.2、如图是⼩明家的部分电路，他将电饭煲的插头插⼊三孔插座后，正在烧⽔的电热⽔壶突然停⽌⼯作，但电灯仍正常发光，拔出电饭煲的插头，电热⽔壶仍不能⼯作，⽤试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有⼀处故障，则（）A．电热⽔壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路3、⼩明家新购住房刚装修完毕，家中部分照明电路如图所⽰．验收⼯程时，⼩明闭合了开关S（家中其他⽤电器均处于断开状态），⽩炽灯L亮了⼀段时间后熄灭了，他⽤测电笔分别测试了图中插座的两个孔，发现测电笔都发光．他断开开关S，再次⽤测电笔测试插座的两个孔，他将观察到（假设故障只有⼀处）（）A．测试两孔时测电笔都发光B．测试两孔时测电笔都不发光C．只有测试右⾯的孔时测电笔才发光D．只有测试左⾯的孔时测电笔才发光4、某家庭电路的组成如图所⽰，下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在零线与灯泡之间C．彩灯接⼊电路后都不亮，是由于其中的⼀个⼩彩灯短路D．有⾦属外壳的家⽤电器必须使⽤三孔插座，以确保安全5、⽆需电源电压的转换设备，能直接在家庭电路220伏电压下正常⼯作的⽤电器是（）A．⼿机 B．⼿电筒 C．电视机 D．电视机遥控器⼆、作图题6、请⽤笔画线表⽰导线，将图中的电灯和开关正确接⼊家庭电路。

7、请把下图中的电路元件接⼊照明电路中,且符合安全⽤电原则。

(要求保险丝与三孔插座相连)8、请连接下图家庭电路元件，要求：开关控制电灯后接⼊，三孔插座单独接⼊，9、请⽤笔画线代替导线，将图 8 中的元件接⼊家庭电路中.要求：（ 1）同时闭合声控开关和光控开关电灯才能亮；（ 2）三孔插座单独接⼊电路。

家庭电路作图1．明星小区最近一段时间由于楼道灯的供电系统电压偏高，楼道的照明灯灯丝经常熔断。

在电压暂时无法改变的情况下，为了延长楼道灯的寿命，小明采取下列方法，可行的是A.用额定功率较大的灯泡替换原来的灯泡接入原电路中使用B.用额定功率较小的灯泡替换原来的灯泡接入原电路中使用C.用额定功率相同的两个灯泡并联后替换原来的灯泡接入原电路中使用D.用额定功率相同的两个灯泡串联后替换原来的灯泡接入原电路中使用2．如图所示，为家庭电路中常见的螺口灯泡和拉线开关，要求开关控制灯泡，符合连接要求的是（）3．在家庭电路中，插座、螺口节能灯和开关的连接正确的是4．2016年4月，赵先生家中井水突然变热至47℃，维修电工访谈得知：水井内有抽水泵（电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此明显变高，电工检测发现：开关处确实断开，但水泵和井水都带电．由此可知，赵先生家水泵电路的实际连接方式为下图中的（）5．如图所示，是家庭电路的部分电路连接示意图，其中接线错误的是（）A．三孔插座 B．两孔插座 C．开关 D．电灯6．如图所示的几种情况中可能会发生触电事故（）A．甲和乙 B．甲和丙 C．乙和丙 D．甲和丁7．教室前方的两盏日光灯，由一个开关控制，如下各图中能正确反映它们连接方式的是（）8．关于家庭电路，下列说法正确的是（）A．在家庭电路中，同时工作的用电器越多，总电阻越大B．空气开关是利用电流的磁效应工作的C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻大很多9．如图是某家庭电路，闭合开关，灯不亮。

用试电笔接触c点氖管不发光，接触d点氖管发光。

已知该电路有两处故障，则下列判断正确的是（）A、ac间断路、cd间短路B、ac间断路、bd间断路C、ac间断路、eb间断路D 、eb间断路、cd间短路10．如图是某家庭电路，闭合开关，灯不亮．经检查保险丝未烧断，灯泡未烧坏，用测电笔接触c、g点氖管都发光，据此判断该电路的故障应该是（）A．bf间开路 B．cg间开路 C．cg间短路 D．de间开路11．图示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是（）A．插座短路 B．电热壶短路 C．AB间断路 D．CD间断路12．请用笔画线表示导线，将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中．13．图甲是某宾馆的房卡，它相当于一个开关．只有房卡插入卡槽里，房间内的灯和插座才能工作．图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关．为使灯和插座正常工作，请将图乙中的电路图补充完整．14．居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，要求只有在夜间有声音时灯才亮的自动控制电路，同时安装一个不受开关控制的三孔插座．15．如图甲所示，是小明常用的一个插线板．他在使用中发现：插线板上的指示灯（发光二极管）在开关闭合时会发光，插孔正常供电；如果指示灯损坏，开关闭合时插孔也能正常供电．根据上述现象，在图乙中画出插线板中开关、指示灯和插座的连接方式，并与电源线接通．16．（1）如图1所示，排球离开手后仍在空中继续飞行，不考虑空气阻力，请在图中画出排球的受力示意图．（2）请在图2中用笔画线代替导线将两个标有“PZ220﹣100”电灯和开关接入电路中，要求开关控制两个灯，且灯正常工作． 17．综合作图﹣﹣家庭电路：如图所示家庭电路，吊灯L 1和L 2由开关S 控制，墙上有一个固定插座．请把电路连接完整．例1 （2014．菏泽）某家庭电路的部分电路如图1所示，其中甲、乙两处分别装用电器和开关，对此电路，下列说法正确的是( )． A ．火线上的保险丝应该改装到零线上 B ．甲处应装用电器，乙处应装开关C ．当用电器功率增大时，通过保险丝的电流就增大D ．当保险丝熔断后，可以用铜丝代替1.根据安全用电原则，将图丙中两只开关、两只“220V 40W ”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光。
