初中家庭电路专题（作图题）

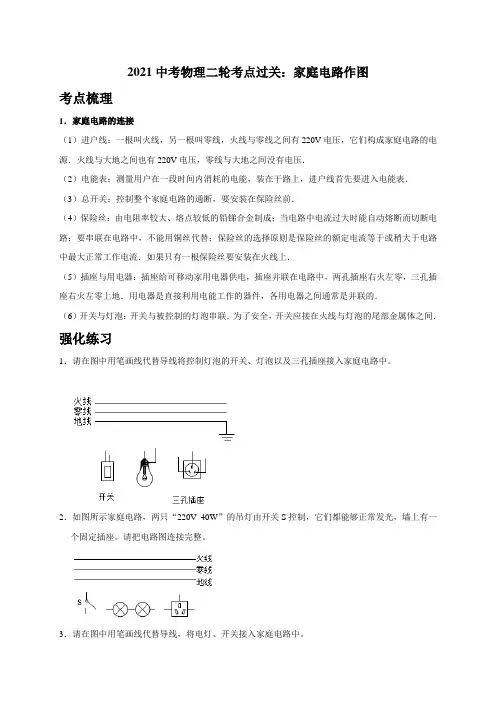

1、请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路．
2、如图，请将三孔插座、保险丝、灯泡、开关正确连入到家庭电路中．
3、图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．
4、请在如图中把螺口灯泡和开关正确接入家庭电路中．
5、居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”．它能在有人走动发出声音时闭合，无人走动时自
动断开．请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．
6、如图所示，请把按动开关、螺丝口灯泡和三孔插座正确地连入家庭电路中．
7、家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电，如果指示灯损坏，开关闭时也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯、插座和电源线的连接方式．
8、请将如图所示元件，连接成符合安全用电要求的家庭电路．
9、用笔画线代替导线，将图中的灯泡和三线插座正确连入家庭电路中．
10、如图所示，插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中：
11、如图所示，S1是光控开关，夜晚自动闭台，白天断开；S2是声控开关，有声音时自动闭合，安静时断开．请把图连接成声光控楼道节能照明电路．
12、请将图中所示元件，连接成符合安全用电要求的家庭电路．
13、如图所示的家庭电路中，吊灯L1和L2由开关S控制，墙上有一个固定插座．请用笔画线代替导线将电路连接完整．
14、请将图中所示的三孔插座正确地接入电路中．
15、请在图中连接家庭电路的电路图．要求：L1灯、L2灯并联，开关S控制两盏灯．
16、下图是安装一盏电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上画出接线．
17、把螺口灯泡、开关和保险丝正确地接入家庭电路中去.
18、请用笔画线代替导线，将图中连有开关的电灯和三孔插座接入家庭电路中
19、如图所示，是家庭电路的一部分。请把白炽灯和开关连入家庭电路。（2分）
参考答案
一、作图题
1、如下图所示
【解析】
试题分析：首先辨别图中三根线地线、火线、零线；灯泡接法：火线进入开关，经灯泡连到零线，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；如上图所示。
2、如下图所示
3、如下图所示
【解析】
4、【考点】家庭电路的连接．
【分析】灯泡的接法：火线首先接入开关，再入灯泡的顶端的金属点，零线直接接入灯泡的螺丝套．
【解答】解：火线进入开关，再从开关接入灯泡顶端的金属点，零线直接接入灯泡的螺丝套．如下图所示：
5、【考点】家庭电路的连接．
【分析】（1）由题意知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，故这两个开关与灯串联，且灯接在零线与开关之间．还要注意螺丝灯口的接法：火线接入灯尾金属点，零线接入螺旋套．
（2）三孔插座的接线方法是要求“左零右火上接地”．
【解答】解：
由题意知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，故这两个开关与灯串联，且火线要先过开关，再接入灯泡顶部的金属点，零线接入螺旋套；
三孔插座与灯泡并联，其接法为：左零右火上接地，如图所示：
6、【考点】家庭电路的连接．
【分析】（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．
（2）三孔插座的接法：上孔接地线，左孔接零线，右孔接火线．
【解答】解：
首先辨别上面三根线地线、火线、零线．
（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
（2）安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线．如图所示：
【点评】掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．
7、【考点】家庭电路的连接．
【分析】串联电路的各部分间工作相互影响，并联电路支路间互不影响．由此判断灯与插孔间的连接方式．
【解答】解：指示灯在开关闭合时会发光，插孔也能正常通电，如果指示灯损坏，开关闭时也能正常通电．说明灯与插孔间互不影响，即是并联的，且开关控制整个插线板．开关先接火线．如图所示：
23．小明做“测滑轮组机械效率”实验时，用图中所示的滑轮，组装成滑轮组，请在图中画出使用该滑轮组时最省力的绕法．用此滑轮组将重为3.6N的物体匀速
8、【考点】家庭电路的连接．
【分析】家庭电路中，开关控制灯泡时，火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套．
家庭电路中，三孔插座的上孔接地线，左孔接零线，右孔接火线，保险丝与火线串联控制火线．
【解答】解：
①火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套．这样开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡时更安全．
②三孔插座的上孔接地线，左孔接零线，右孔经过保险丝接火线．当金属外壳的用电器插入三孔插座时，能使金属外壳接地，防止漏电时发生触电事故．
电路连接如下：
．
【点评】掌握家庭电路中开关、灯泡、两孔插座、三孔插座、保险丝的接法．
9、【考点】家庭电路的连接．
【分析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．
【解答】解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．
