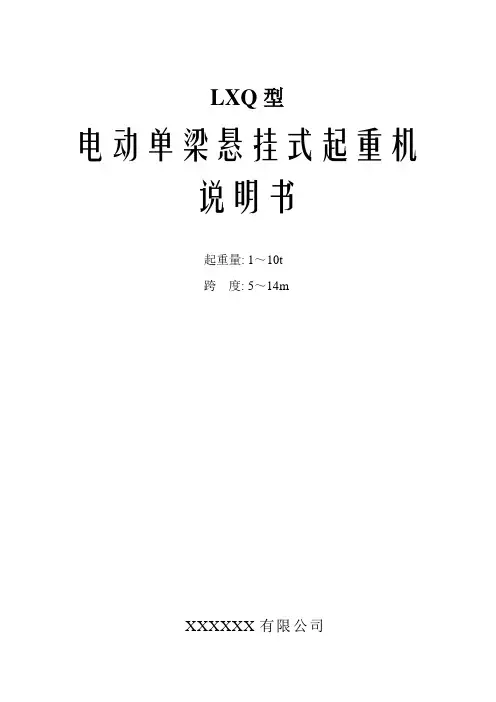

LXQ型电动单梁悬挂式起重机说明书起重量: 1～10t跨度: 5～14mXXXXXX有限公司目录一、概述 (2)二、安装 (5)三、架设 (5)四、使用须知 (6)五、调整与维护 (6)六、润滑 (6)七、起重机的试验方法和程序 (6)一、概述：1、说明书的适用范围本说明书适用于LXQ型手动单梁式起重机的安装、架设、交工、验收、使用、维护及土建施工设计等参考用。

2、主要用途与特点LXQ型手动单梁式起重机用于搬运量不大且不甚讲究效率和速度的无电源的仓库、车间或设备检修等处，本产品工作环境温度不得低于-25℃。

3、主要规格、尺寸、基本参数见图1、表1（图1）LXQ型手动单梁式起重机外形尺寸图外形尺寸及技术规格外形尺寸及技术规格续表14、结构形式：（见图2）1234551、桥架；2、传动机构；3、运行小车；4、电动葫芦；5、主从动车轮（图2）LXQ型手动单梁式起重机结构图（1） 桥架：是由一根主梁焊接在两个端梁上而构成的，主梁为一根工字钢，端梁是由两根槽钢焊接而成，手动单轨小车沿着工安钢下翼缘作横向往返移动。

（2） 主从动车轮：1～10吨的主从动车轮均为同一型式，通过心轴支承于端梁的两槽钢中间，起重机安装时可用垫圈来调整起重机跨度与轨道跨距之差距。

（3） 传动机构：1～10吨传动机构均为同一型式，通过联轴器将各段转轴连成一体，转动链轮，主动车轮随之旋转，使起重机作纵向往返移动（见图3）。

（4） 电动葫芦：系与本机配套单项产品，其型号为CD 、TV 、PHH 型。

152341、 主动车轮2、运行变速3、运行电机4、电器5、从动车轮（图3）传动机构二、安装1、注意事项a 、起重机运输后，卸车搬运时；应特别注意防止所扭、弯、撞击事故。

b 、搬运时不得直接在地面上拖动。

c 、存放时平稳，并用枕木垫实。

d 、如在较长时间放置在露天时，要遮盖好，妥加防护。

e 、所有零部件、技术资料、应清点保存好。

2、起重机桥架安装安装前应检查桥架各部件，清除由于运输不当或保管不妥产生的缺陷。

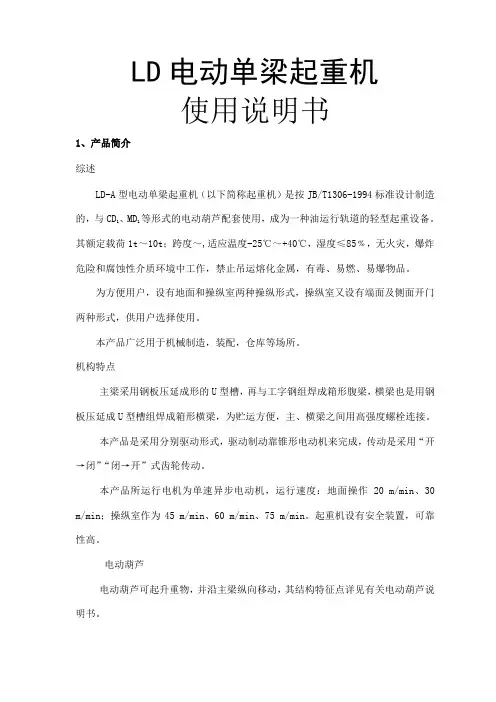

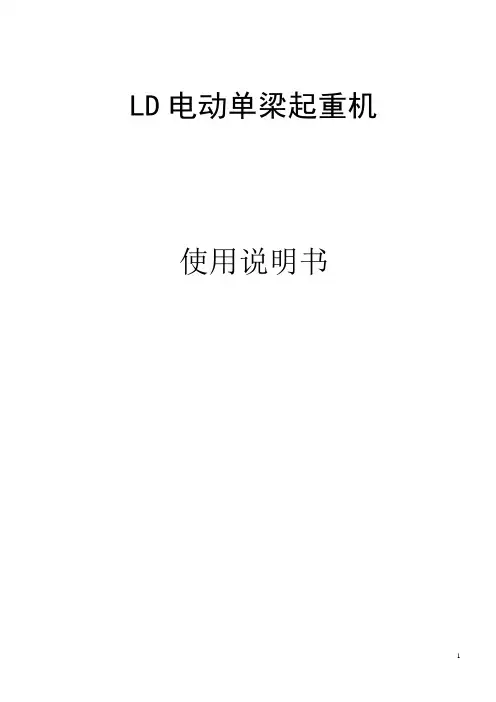

LD电动单梁起重机使用说明书1、产品简介综述LD-A型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计制造的，与CD1、MD1等形式的电动葫芦配套使用，成为一种油运行轨道的轻型起重设备。

其额定载荷1t～10t；跨度～,适应温度-25℃～+40℃，湿度≤85﹪，无火灾，爆炸危险和腐蚀性介质环境中工作，禁止吊运熔化金属，有毒、易燃、易爆物品。

为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，供用户选择使用。

本产品广泛用于机械制造，装配，仓库等场所。

机构特点主梁采用钢板压延成形的U型槽，再与工字钢组焊成箱形腹梁，横梁也是用钢板压延成U型槽组焊成箱形横梁，为贮运方便，主、横梁之间用高强度螺栓连接。

本产品是采用分别驱动形式，驱动制动靠锥形电动机来完成，传动是采用“开→闭”“闭→开”式齿轮传动。

本产品所运行电机为单速异步电动机，运行速度：地面操作20 m/min、30 m/min；操纵室作为45 m/min、60 m/min、75 m/min。

起重机设有安全装置，可靠性高。

电动葫芦电动葫芦可起升重物，并沿主梁纵向移动，其结构特征点详见有关电动葫芦说明书。

a)地面操纵、起重量3t、跨度、工作级别A表示方法为：.5表示方法：.b)操纵室操纵、起重量5t、跨度、工作级别A5表1续（一）表1续（二）表1续（三）表1续（四）4.安装图2-1 用于10t图2-2 用于1-5主横梁连接△=8～12mmA)轨道跨度公差：±5mmB)轨道顶面标高差：≤S/1000mmC)轨道接头公差：2～3mmD)轨道弯曲公差：±3mmE）轨道倾斜度：L/1000～L/2000上式：S—起重机跨度 L—轨道长度图3 平面集电器安装图4 软缆供电安装5使用试车在无载荷情况下，接通电源，开动并检查各运转机构控制系统和安全装置均应灵敏准确，安全可靠方可使用。

不准超过起重机额定载荷起重。

L D单梁起重机说明书 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】LD电动单梁起重机使用说明书1、产品简介综述LD-A型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计制造的，与CD1、MD1等形式的电动葫芦配套使用，成为一种油运行轨道的轻型起重设备。

其额定载荷1t～10t；跨度～,适应温度-25℃～+40℃，湿度≤85﹪，无火灾，爆炸危险和腐蚀性介质环境中工作，禁止吊运熔化金属，有毒、易燃、易爆物品。

为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，供用户选择使用。

本产品广泛用于机械制造，装配，仓库等场所。

机构特点主梁采用钢板压延成形的U型槽，再与工字钢组焊成箱形腹梁，横梁也是用钢板压延成U型槽组焊成箱形横梁，为贮运方便，主、横梁之间用高强度螺栓连接。

本产品是采用分别驱动形式，驱动制动靠锥形电动机来完成，传动是采用“开→闭”“闭→开”式齿轮传动。

本产品所运行电机为单速异步电动机，运行速度：地面操作20 m/min、30 m/min；操纵室作为45 m/min、60 m/min、75 m/min。

起重机设有安全装置，可靠性高。

电动葫芦电动葫芦可起升重物，并沿主梁纵向移动，其结构特征点详见有关电动葫芦说明书。

表示方法为：.a)地面操纵、起重量3t、跨度、工作级别A5b)操纵室操纵、起重量5t、跨度、工作级别A表示方法：.53、性能参数表1续（一）表1续（二）表1续（三）表1续（四）4.安装图2-1 用于10t图2-2 用于1-5主横梁连接△=8～12mmA)轨道跨度公差：±5mmB)轨道顶面标高差：≤S/1000mmC)轨道接头公差：2～3mmD)轨道弯曲公差：±3mmE）轨道倾斜度：L/1000～L/2000上式：S—起重机跨度 L—轨道长度图3 平面集电器安装图4 软缆供电安装5使用试车在无载荷情况下，接通电源，开动并检查各运转机构控制系统和安全装置均应灵敏准确，安全可靠方可使用。

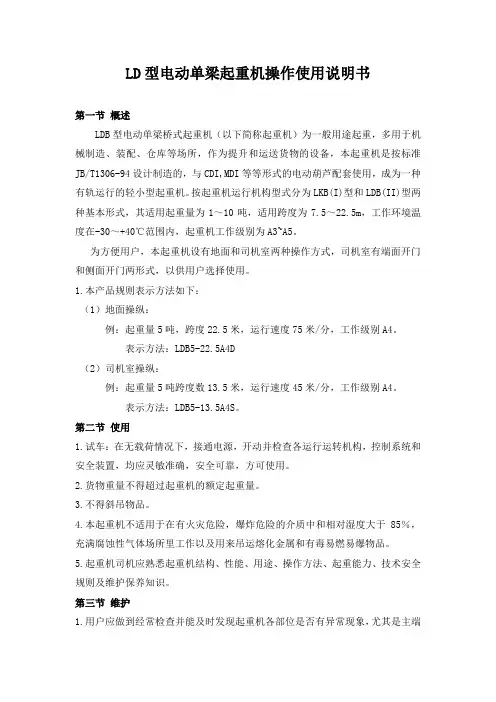

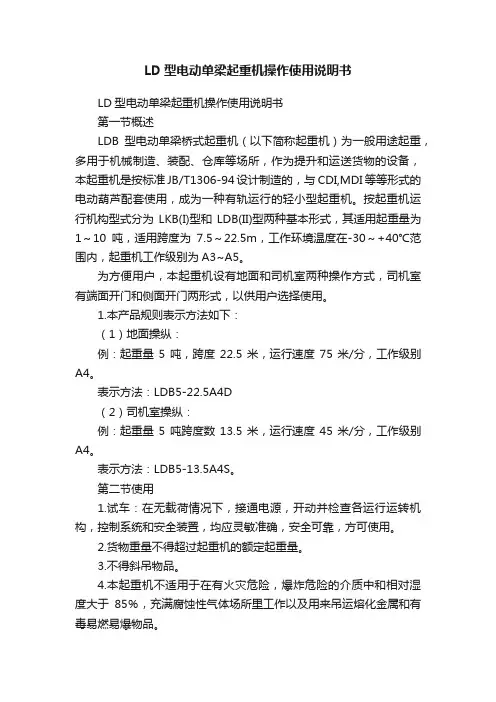

LD型电动单梁起重机操作使用说明书
LD型电动单梁起重机操作使用说明书
第一节概述
LDB型电动单梁桥式起重机（以下简称起重机）为一般用途起重，多用于机械制造、装配、仓库等场所，作为提升和运送货物的设备，本起重机是按标准JB/T1306-94设计制造的，与CDI,MDI等等形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机。

按起重机运行机构型式分为LKB(I)型和LDB(II)型两种基本形式，其适用起重量为1～10吨，适用跨度为7.5～22.5m，工作环境温度在-30～+40℃范围内，起重机工作级别为A3~A5。

为方便用户，本起重机设有地面和司机室两种操作方式，司机室有端面开门和侧面开门两形式，以供用户选择使用。

1.本产品规则表示方法如下：
（1）地面操纵：
例：起重量5吨，跨度22.5米，运行速度75米/分，工作级别A4。

表示方法：LDB5-22.5A4D
（2）司机室操纵：
例：起重量5吨跨度数13.5米，运行速度45米/分，工作级别A4。

表示方法：LDB5-13.5A4S。

第二节使用
1.试车：在无载荷情况下，接通电源，开动并检查各运行运转机构，控制系统和安全装置，均应灵敏准确，安全可靠，方可使用。

2.货物重量不得超过起重机的额定起重量。

3.不得斜吊物品。

4.本起重机不适用于在有火灾危险，爆炸危险的介质中和相对湿度大于85％，充满腐蚀性气体场所里工作以及用来吊运熔化金属和有毒易燃易爆物品。

5.起重机司机应熟悉起重机结构、性能、用途、操作方法、起重能力、技术安全规则及维护保养知识。

第三节维护
1.用户应做到经常检查并能及时发现起重机各部位是否有异常现象，尤其是主端。

目录一、简单介绍 (1)二、附注 (2)三、安装 (4)四、使用维护 (5)五、易损件 (6)六、外形总图 (7)附：易损件图电气设备安装（地面）LD10.40.00D.1 电气设备安装（操纵室）LD20.40.00D.1一、简单介绍：LD型电动单梁起重机（以下简称起重机）是按标准JB/T1306-2008设计制造的。

与CD1、MD1、HD等形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机。

其适用起重量为1～20t，跨度为7.5～30m，工作环境温度在-30～+40℃范围内,用遥控的方式操纵。

本厂产品为一般用途起重机，多用于冶金、机械制造、装配、仓库等场所。

其结构特点如下：1.金属结构部分：主梁采用钢板压延成形的U型槽钢，再与工字钢组焊成箱形实腹梁，横梁也是采用钢板压延成U型槽钢，再组焊成箱形横梁，为存运输方便，主横梁之间采用螺栓(45＃钢制)连接而成一体。

2.电动葫芦：电动葫芦可起升重物，并沿主梁纵向移动。

其结构特点详见有关电动葫芦说明书。

3.运行机构：本产品是采用分别驱动形式，驱制动靠锥形制动电动机来完成。

传动是采用“一开一闭”式齿轮传动，其闭式齿轮部分是借用5t 锥形葫芦运行小车部分的减速器。

4.电气设备：本产品为操作人员安全起见，控制部分采用安全电压36伏，所用运行电动机有单速锥形鼠笼电动机（用于运行速度30和45m/min）和锥形绕线电动机（用于运行速度75m/min）二种形式，随操纵形式的不同，设有两种电气控制，电动葫芦及整个起重机均设有安全装置，如起升限位开关、终点限位开关等。

5.本产品规格表示如下：遥控操纵：例：起重量3t,跨度10.5m,运行速度30m/min。

表示方法；LD-A3-10.5-30。

二、附注：1. 电动葫芦的安装、使用、维护等请详见有关电动葫芦的说明书。

2. 用户在签订合同中应阐明以下几点：〔1〕起重量________________________吨。

〔2〕跨度__________________________米。

LDP型电动单梁起重机说明书河南省永威起重机有限公司▲特别提示1、起重机（包括葫芦）严禁载人作业，重物下严禁站人；2、起重机（包括葫芦）钢丝绳用楔形接头必须按照GB5973—86的有关规定进行，钢丝绳绳头余留长度200mm，并安装两个绳夹将楔形接头处钢丝绳封闭锁紧，严禁无证安装、维修及操作使用设备；3、起重机（包括葫芦）使用完后，吊钩离地面高度≥2米；4、用户必须在减速器内注油后才能试机、启用。

目录一、产品简介 (1)二、外形总图 (2)三、性能参数表 (3)四、安装 (3)五、使用、维护 (6)六、易损件 (7)七、电器图 (11)一、产品简介LDP型电动单梁桥式起重机（以下简称起重机）是按JB/T1306-94标准设计制造的，与CD1、MD1等型号的电动葫芦配套使用，成为一种偏轨运行的轻小型起重机。

电动葫芦位于主梁的一侧，增大了吊钩的服务空间，可以降低厂房的高度和造价。

起重量为1～16吨，适用跨度为7.5米-22.5米，工作温度-25℃～+40℃，湿度≤84%，在无火灾、爆炸和腐蚀性介质的环境中工作，并禁止吊运液态金属，有毒、易燃、易爆物品。

为方便用户，设有地面操作、遥控操作和操纵室三种操纵形式。

操纵室又分端面和侧面开门两种，供用户选择使用。

本产品，多用于机械制造，机械装配及仓库等场所，其结构特点如下：1、金属结构部分：主梁一般采用钢板组焊成箱型实腹梁。

横梁也是用钢板焊成箱型，为贮存运输方便，主、横梁之间用高强度螺栓连接。

2、电动葫芦：电动葫芦用以起升重物，并沿主梁纵向移动，其结构特点详见电动葫芦说明书。

3、运行机构：本产品采用分别驱动形式，由锥形制动异步电动机来完成，减速装置采用“一开一闭”式齿轮减速传动。

4、电气设备“本厂产品配套运行电机为锥形制动异步电动机。

电动葫芦及整机运行均设有安全装置，如：起升限位开关、大车终点限位开关等。

5、产品规格型号注解：例：起重量3吨，跨度10.5米，工作级别A5，表示方法为：工作级别5级跨度10.5米起重量3吨电动单梁桥式起重机二、外形总图三、性能参数表四、安装1、在用户现场在用户现场，将起重机运行机构的驱动装置安装在端梁上。

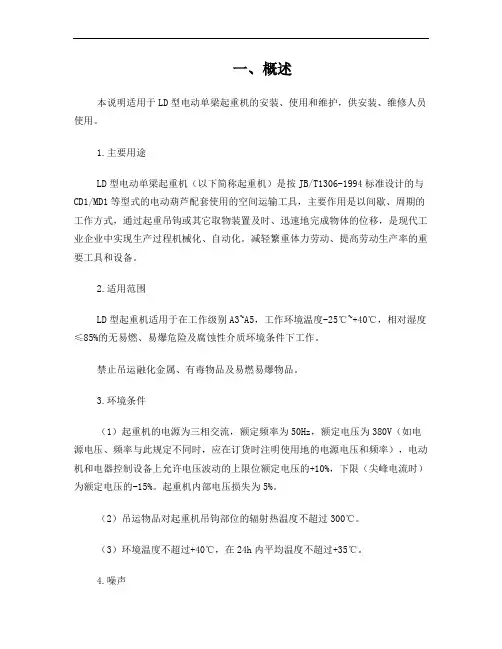

一、概述本说明适用于LD型电动单梁起重机的安装、使用和维护，供安装、维修人员使用。

1.主要用途LD型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计的与CD1/MD1等型式的电动葫芦配套使用的空间运输工具，主要作用是以间歇、周期的工作方式，通过起重吊钩或其它取物装置及时、迅速地完成物体的位移，是现代工业企业中实现生产过程机械化、自动化。

减轻繁重体力劳动、提高劳动生产率的重要工具和设备。

2.适用范围LD型起重机适用于在工作级别A3~A5，工作环境温度-25℃~+40℃，相对湿度≤85%的无易燃、易爆危险及腐蚀性介质环境条件下工作。

禁止吊运融化金属、有毒物品及易燃易爆物品。

3.环境条件（1）起重机的电源为三相交流，额定频率为50Hz，额定电压为380V（如电源电压、频率与此规定不同时，应在订货时注明使用地的电源电压和频率），电动机和电器控制设备上允许电压波动的上限位额定电压的+10%，下限（尖峰电流时）为额定电压的-15%。

起重机内部电压损失为5%。

（2）吊运物品对起重机吊钩部位的辐射热温度不超过300℃。

（3）环境温度不超过+40℃，在24h内平均温度不超过+35℃。

4.噪声起重机在非密闭性厂房内，无其它噪声干扰和起升高度不小于5m的情况下，在地面上测量，其整机噪声不大于85dB（A）。

二、起重机的结构和性能参数起重机的结构主要由三部分组成：桥架、电动葫芦和电气系统（见图2及随机图）桥架用来支承和纵向移动载荷，有金属结构和运行机构组成。

金属结构包括主梁、端梁及主、端梁连接三部分。

运行机构由驱动装置、传动装置、制动装置和车轮组四部分组成。

电动葫芦承担升降和横向移动载荷。

电气系统由主回路和控制回路组成。

1.桥架主梁由冷弯压制的U型槽钢与工字钢组焊成实腹梁或用钢板组焊成箱形梁。

端梁为U型槽钢组焊成箱形结构，主、端梁之间采用螺栓加抗剪凸缘连接结构或座式结构，安装方便，便于运输储存。

2.运行机构运行机构采用分别驱动形式（见图1），驱动、制动靠锥形转子电动机来完成，其优点是能减轻因车轮歪斜跑偏造成的啃道磨损，不易出现车轮爬轨掉道故障。

LD电动单梁起重机使用说明书1、产品简介1.1综述LD-A型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计制造的，与CD1、MD1等形式的电动葫芦配套使用，成为一种油运行轨道的轻型起重设备。

其额定载荷1t～10t；跨度7.5m～22.5m,适应温度-25℃～+40℃，湿度≤85﹪，无火灾，爆炸危险和腐蚀性介质环境中工作，禁止吊运熔化金属，有毒、易燃、易爆物品。

为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，供用户选择使用。

本产品广泛用于机械制造，装配，仓库等场所。

1.2机构特点1.2.1金属结构部分主梁采用钢板压延成形的U型槽，再与工字钢组焊成箱形腹梁，横梁也是用钢板压延成U 型槽组焊成箱形横梁，为贮运方便，主、横梁之间用高强度螺栓连接。

1.2.2运行机构本产品是采用分别驱动形式，驱动制动靠锥形电动机来完成，传动是采用“开→闭”“闭→开”式齿轮传动。

1.2.3电气设备本产品所运行电机为单速异步电动机，运行速度：地面操作20 m/min、30 m/min；操纵室作为45 m/min、60 m/min、75 m/min。

起重机设有安全装置，可靠性高。

1.2.4 电动葫芦电动葫芦可起升重物，并沿主梁纵向移动，其结构特征点详见有关电动葫芦说明书。

1.2.5产品型号注解a)地面操纵、起重量3t、跨度10.5m、工作级别A5表示方法为：LD3t-10.5A5D.b)操纵室操纵、起重量5t、跨度16.5m、工作级别A5表示方法：LD5t-16.5A5S.3、性能参数4.安装图2-1 用于10t图2-2 用于1-54.1主横梁连接4.1.1在现场将起重机运行机构的驱动装置安装在横梁上。

4.1.2按图2所示，将主横梁用螺栓连接起来，此螺栓为精制螺栓，其性能可保证主、横梁连接可靠，为更安全允许用户按图2在a、b、c处稍加间断施焊不宜焊得太满，以防变形。

主、横梁组装后按标准JB/T1306-94中有关要求进行检验。

LD型电动单梁起重机操作使用说明书第一节概述LDB型电动单梁桥式起重机（以下简称起重机）为一般用途起重，多用于机械制造、装配、仓库等场所，作为提升和运送货物的设备，本起重机是按标准JB/T1306-94设计制造的，与CDI,MDI等等形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机。

按起重机运行机构型式分为LKB(I)型和LDB(II)型两种基本形式，其适用起重量为1～10吨，适用跨度为7.5～22.5m，工作环境温度在-30～+40℃范围内，起重机工作级别为A3~A5。

为方便用户，本起重机设有地面和司机室两种操作方式，司机室有端面开门和侧面开门两形式，以供用户选择使用。

1.本产品规则表示方法如下：（1）地面操纵：例：起重量5吨，跨度22.5米，运行速度75米/分，工作级别A4。

表示方法：LDB5-22.5A4D（2）司机室操纵：例：起重量5吨跨度数13.5米，运行速度45米/分，工作级别A4。

表示方法：LDB5-13.5A4S。

第二节使用1.试车：在无载荷情况下，接通电源，开动并检查各运行运转机构，控制系统和安全装置，均应灵敏准确，安全可靠，方可使用。

2.货物重量不得超过起重机的额定起重量。

3.不得斜吊物品。

4.本起重机不适用于在有火灾危险，爆炸危险的介质中和相对湿度大于85％，充满腐蚀性气体场所里工作以及用来吊运熔化金属和有毒易燃易爆物品。

5.起重机司机应熟悉起重机结构、性能、用途、操作方法、起重能力、技术安全规则及维护保养知识。

第三节维护1.用户应做到经常检查并能及时发现起重机各部位是否有异常现象，尤其是主端梁连接处，用户未加以施焊时，应经常检查连接螺栓是否有异常现象。

2.润滑LDB(I)型如图片14所示，LDB(II)型如图15所示。

（1）取下油塞5注入钙基流脂（GB491-65）来润滑车轮轴承，建议不超过三个月换油一次、油量为1/2～1/3轴承容量。

（2）取下油塞8注入粘度等级N68的机械油（GB443-84）建议乐超过半年换油一次。

一、概述本说明适用于LD型电动单梁起重机的安装、使用和维护，供安装、维修人员使用。

1.主要用途LD型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计的与CD1/MD1等型式的电动葫芦配套使用的空间运输工具，主要作用是以间歇、周期的工作方式，通过起重吊钩或其它取物装置及时、迅速地完成物体的位移，是现代工业企业中实现生产过程机械化、自动化。

减轻繁重体力劳动、提高劳动生产率的重要工具和设备。

2.适用范围LD型起重机适用于在工作级别A3~A5，工作环境温度-25℃~+40℃，相对湿度≤85%的无易燃、易爆危险及腐蚀性介质环境条件下工作。

禁止吊运融化金属、有毒物品及易燃易爆物品。

3.环境条件（1）起重机的电源为三相交流，额定频率为50Hz，额定电压为380V（如电源电压、频率与此规定不同时，应在订货时注明使用地的电源电压和频率），电动机和电器控制设备上允许电压波动的上限位额定电压的+10%，下限（尖峰电流时）为额定电压的-15%。

起重机内部电压损失为5%。

（2）吊运物品对起重机吊钩部位的辐射热温度不超过300℃。

（3）环境温度不超过+40℃，在24h内平均温度不超过+35℃。

4.噪声起重机在非密闭性厂房内，无其它噪声干扰和起升高度不小于5m的情况下，在地面上测量，其整机噪声不大于85dB（A）。

二、起重机的结构和性能参数起重机的结构主要由三部分组成：桥架、电动葫芦和电气系统（见图2及随机图）桥架用来支承和纵向移动载荷，有金属结构和运行机构组成。

金属结构包括主梁、端梁及主、端梁连接三部分。

运行机构由驱动装置、传动装置、制动装置和车轮组四部分组成。

电动葫芦承担升降和横向移动载荷。

电气系统由主回路和控制回路组成。

1.桥架主梁由冷弯压制的U型槽钢与工字钢组焊成实腹梁或用钢板组焊成箱形梁。

端梁为U型槽钢组焊成箱形结构，主、端梁之间采用螺栓加抗剪凸缘连接结构或座式结构，安装方便，便于运输储存。

2.运行机构运行机构采用分别驱动形式（见图1），驱动、制动靠锥形转子电动机来完成，其优点是能减轻因车轮歪斜跑偏造成的啃道磨损，不易出现车轮爬轨掉道故障。

LD电动单梁起重机使用说明书新乡市中原起重机械总厂有限公司1、产品简介1.1综述LD-A型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计制造的，与CD1、MD1等形式的电动葫芦配套使用，成为一种油运行轨道的轻型起重设备。

其额定载荷1t～10t；跨度7.5m～22.5m,适应温度-25℃～+40℃，湿度≤85﹪，无火灾，爆炸危险和腐蚀性介质环境中工作，禁止吊运熔化金属，有毒、易燃、易爆物品。

为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，供用户选择使用。

本产品广泛用于机械制造，装配，仓库等场所。

1.2机构特点1.2.1金属结构部分主梁采用钢板压延成形的U型槽，再与工字钢组焊成箱形腹梁，横梁也是用钢板压延成U 型槽组焊成箱形横梁，为贮运方便，主、横梁之间用高强度螺栓连接。

1.2.2运行机构本产品是采用分别驱动形式，驱动制动靠锥形电动机来完成，传动是采用“开→闭”“闭→开”式齿轮传动。

1.2.3电气设备本产品所运行电机为单速异步电动机，运行速度：地面操作20 m/min、30 m/min；操纵室作为45 m/min、60 m/min、75 m/min。

起重机设有安全装置，可靠性高。

1.2.4 电动葫芦电动葫芦可起升重物，并沿主梁纵向移动，其结构特征点详见有关电动葫芦说明书。

1.2.5产品型号注解a)地面操纵、起重量3t、跨度10.5m、工作级别A5表示方法为：LD3t-10.5A5D.b)操纵室操纵、起重量5t、跨度16.5m、工作级别A5表示方法：LD5t-16.5A5S.3、性能参数4.安装图2-1 用于10t图2-2 用于1-54.1主横梁连接4.1.1在现场将起重机运行机构的驱动装置安装在横梁上。

4.1.2按图2所示，将主横梁用螺栓连接起来，此螺栓为精制螺栓，其性能可保证主、横梁连接可靠，为更安全允许用户按图2在a、b、c处稍加间断施焊不宜焊得太满，以防变形。

LDY型冶金电动单梁起重机使用说明书河南xxxxx有限公司一、产品简介LDY型冶金电动单梁起重机是按照JB/T1306-94《电动单梁起重机》、质检办特（2007）375《关于冶金起重机械整治工作有关意见的通知》之规定及TSG Q0002-2008《起重机械安全技术监察规程—桥式起重机》要求，并在LD型电动单梁起重机的基础上改进设计，整机具有结构合理、刚性强等特点，整机与HYJI/II型冶金电动葫芦配套使用，是一种轻小型的起重机械；其起重量3-10t，跨度7.5-22.5m，工作级别A5。

本产品广泛应用于吊用熔融金属。

本产品设有地面、遥控和操作室三种操作形式。

地面操作必须留有安全通道；操作室有开式和闭式两种，可根据实际情况分为左或右面安装两种形式，入门方向有侧面及端面两种；以上情况为满足用户在不同需要的情况下进行选择。

冶金电动单梁起重机说明：1．适用于高温环境中工作；2．整机工作级别A5；起升机构采用冶金专用电动葫芦，工作级别M6；运行机构工作级别M5；3．设有安全制动器；第一制动器正常工作时，安全制动器不工作；当第一制动器失灵或零件损坏，使重物下滑时，安全制动器实现制动；4．上升限位器设有两个：当其中一个限位器失灵的时候，另一个起作用以防止卷筒把钢丝绳卷断；5．设有起重量限制器，当起重量得到额定载荷的105%，发出声光报警，并切断起升电源，停止起吊；这样只有减少起重量才可起吊，否则重复以上程序；6．设有高温隔热保护装置，减少热源的热辐射；YLD冶金电动单梁起重机7．电缆采用耐高温型电缆；8．钢丝绳采用高温钢丝绳；9．电动机采用H级耐高温型电机；参数表YLD型冶金电动单梁起重机。

LD电动单梁起重机使用说明书浙江浙起机械有限公司A、用途及构造简要说明LD电动单梁起重机是一种应用在工作不繁忙的车间或仓库内作起重运输物件之用的起重机械。

图1LD电动单梁起重机由下列四大部分组成：（1）电动葫芦，用来起升物品并使之沿跨度方向吊运。

电动葫芦内装置有两个鼠笼马达—一个属于起升机构另一个属于葫芦运行机构。

葫芦上还装有四个锥形车轮，通过这四个车轮。

电动葫芦可悬挂在工字钢下翼行车。

详见电动葫芦使用说明书。

（2）金属机构桥架，LD电动单梁起重机的桥架有主梁，端梁组成，主梁有U形槽钢和工字钢组成，端梁由U形槽钢制成。

LD电动单梁起重机的金属机构桥架全部采用焊接连接。

主端梁用高强度螺栓连接，拧紧力矩400N.m，允许在a、b两处试焊牢。

见图2.（3，驱动装置由马达与减速器组成，制动通过电气部分控制马达实现。

（4）电气控制系统，LD电动单梁起重机各个动作的操作有两种方式。

操纵室操纵和地面操纵。

当采用操纵操纵时，在桥架的端部装有操纵室，在操纵室内装有控制箱、柜，起重机行走驱动马达的控制器以及电动葫芦的控制按扭。

地面操纵时，全部采用按扭控制。

起重机通过安装在桥架一端的导电装置，导电装置安装见图3，将电流引入起重机。

起重机的端梁两端装有限位开关，电动葫芦上装有起升高度断火限位。

当限位开关动作后即切断电流，该部分机构立即停止，而当再接通电源时，机构只能反方向运转。

B 安装1、把起重机安装到厂房上面的轨道上，是一个非常重要而且相当麻烦细致的工作，这一工作应委托给专业安装机构或对这方面知识有较深刻了解的技术人员和工人来进行。

2、起重机的安装，应注意下列事项：2.1、安装前，应仔细检查电动葫芦和行走机构所有零部件是否有锈蚀或伤损，桥架是否有整体变形或各构件的局部变形。

机械零件如果由于路途运输中保管不慎或因在用户购放时间过久而发生锈蚀或损伤时，应把机构拆开，把零件放在火油内清洗锈迹，对于损伤的零件，应视损伤的程度和性质；进行修理和更换，然后再把它们装配起来。

LX电动单梁悬挂起重机说明书目录一·产品概况-----------------------------------1 二·外形总图与主要技术参数--------------2 三·安装、调试--------------------------------3 四·使用与维护--------------------------------4 五·电器控制原理图--------------------------5 六·易损件--------------------------------------6一、产品概述1.1 主要技术条件LX型电动单梁悬挂起重机的设计制造遵循《电动单梁悬挂起重机》JB2603-94标准，与CD1、MD1等电动葫芦配套使用，成为一种有轨运行的轻小型起重机。

一般起重机在0.5~5T，跨度3~16m，运行速度20m/min及30m/min，如果有特殊要求的可另外设计制造。

1.2 使用范围LX型起重机工作级别为A3~A5，工作环境-25℃~45℃，相对湿度≤85%，适用在无易燃、易爆物品及腐蚀介质条件工作。

融化金属、剧毒物品慎用！该起重机因其其有结构紧凑、刚性好、操作灵敏、噪音低、无污染、安全可靠等有点广泛用于工矿企业、仓库、料场等场所。

该起重机工作电源：AC 380V 50Hz，也可以根据客户要定制。

1.3 基本结构LX型起重机主要由主梁、横梁、电动小车、电器、起升结构组成。

电动小车、从动小车与CD1型小车通用，具有较好的通用性和互换性。

一般情况0.5t跨度3~16m：1t跨度小于12m：2t跨度小于等于7.5m 时可不配备横梁，也可根据用户需要配备横梁。

横梁轮距随起重机重量及跨度不同而不同。

详细情况见表1、表2、表3.电机电器性能及参数符合JB834、ZJB80013.3及JB/T6391.2有关标准。

起升机构情况详见电动葫芦说明书。

一、概述本说明适用于LD型电动单梁起重机的安装、使用和维护，供安装、维修人员使用。

1.主要用途LD型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计的与CD1/MD1等型式的电动葫芦配套使用的空间运输工具，主要作用是以间歇、周期的工作方式，通过起重吊钩或其它取物装置及时、迅速地完成物体的位移，是现代工业企业中实现生产过程机械化、自动化。

减轻繁重体力劳动、提高劳动生产率的重要工具和设备。

2.适用范围LD型起重机适用于在工作级别A3~A5，工作环境温度-25℃~+40℃，相对湿度≤85%的无易燃、易爆危险及腐蚀性介质环境条件下工作。

禁止吊运融化金属、有毒物品及易燃易爆物品。

3.环境条件（1）起重机的电源为三相交流，额定频率为50Hz，额定电压为380V（如电源电压、频率与此规定不同时，应在订货时注明使用地的电源电压和频率），电动机和电器控制设备上允许电压波动的上限位额定电压的+10%，下限（尖峰电流时）为额定电压的-15%。

起重机内部电压损失为5%。

（2）吊运物品对起重机吊钩部位的辐射热温度不超过300℃。

（3）环境温度不超过+40℃，在24h内平均温度不超过+35℃。

4.噪声起重机在非密闭性厂房内，无其它噪声干扰和起升高度不小于5m的情况下，在地面上测量，其整机噪声不大于85dB（A）。

二、起重机的结构和性能参数起重机的结构主要由三部分组成：桥架、电动葫芦和电气系统（见图2及随机图）桥架用来支承和纵向移动载荷，有金属结构和运行机构组成。

金属结构包括主梁、端梁及主、端梁连接三部分。

运行机构由驱动装置、传动装置、制动装置和车轮组四部分组成。

电动葫芦承担升降和横向移动载荷。

电气系统由主回路和控制回路组成。

1.桥架主梁由冷弯压制的U型槽钢与工字钢组焊成实腹梁或用钢板组焊成箱形梁。

端梁为U型槽钢组焊成箱形结构，主、端梁之间采用螺栓加抗剪凸缘连接结构或座式结构，安装方便，便于运输储存。

2.运行机构运行机构采用分别驱动形式（见图1），驱动、制动靠锥形转子电动机来完成，其优点是能减轻因车轮歪斜跑偏造成的啃道磨损，不易出现车轮爬轨掉道故障。

LD电动单梁起重机使用说明书江苏亿泰重工机械有限公司A、用途及构造简要说明LD电动单梁起重机是一种应用在工作不繁忙的车间或仓库内作起重运输物件之用的起重机械。

图1LD电动单梁起重机由下列四大部分组成：（1）电动葫芦，用来起升物品并使之沿跨度方向吊运。

电动葫芦内装置有两个鼠笼马达—一个属于起升机构另一个属于葫芦运行机构。

葫芦上还装有四个锥形车轮，通过这四个车轮。

电动葫芦可悬挂在工字钢下翼行车。

详见电动葫芦使用说明书。

（2）金属机构桥架，LD电动单梁起重机的桥架有主梁，端梁组成，主梁有U形槽钢和工字钢组成，端梁由U形槽钢制成。

LD电动单梁起重机的金属机构桥架全部采用焊接连接。

主端梁用高强度螺栓连接，拧紧力矩400N.m，允许在a、b两处试焊牢。

见图2.（3，驱动装置由马达与减速器组成，制动通过电气部分控制马达实现。

（4）电气控制系统，LD电动单梁起重机各个动作的操作有两种方式。

操纵室操纵和地面操纵。

当采用操纵操纵时，在桥架的端部装有操纵室，在操纵室内装有控制箱、柜，起重机行走驱动马达的控制器以及电动葫芦的控制按扭。

地面操纵时，全部采用按扭控制。

起重机通过安装在桥架一端的导电装置，导电装置安装见图3，将电流引入起重机。

起重机的端梁两端装有限位开关，电动葫芦上装有起升高度断火限位。

当限位开关动作后即切断电流，该部分机构立即停止，而当再接通电源时，机构只能反方向运转。

B 安装1、把起重机安装到厂房上面的轨道上，是一个非常重要而且相当麻烦细致的工作，这一工作应委托给专业安装机构或对这方面知识有较深刻了解的技术人员和工人来进行。

2、起重机的安装，应注意下列事项：2.1、安装前，应仔细检查电动葫芦和行走机构所有零部件是否有锈蚀或伤损，桥架是否有整体变形或各构件的局部变形。

机械零件如果由于路途运输中保管不慎或因在用户购放时间过久而发生锈蚀或损伤时，应把机构拆开，把零件放在火油内清洗锈迹，对于损伤的零件，应视损伤的程度和性质；进行修理和更换，然后再把它们装配起来。

起重设备（电动单梁悬挂起重机）技术说明一、供货范围我方提供的电动单梁悬挂起重机为成套装置，主要包括(但不限于)：移动桥架、电动葫芦、钢丝绳、起升及运行驱动装置、就地控制箱(包括设备内所有连接电缆)和紧固件等。

保证货物在安装、安全可靠运行时不另外需要配件。

二、设计条件·安装场所室内·室内环境温度 0～40°C·起吊速度(双速) ～8/0.8m/min·纵向移动移动速度～30m/min·横向移动移动速度～20m/min·工作时间连续或间断三、性能及技术要求a.我方提供的电动单梁悬挂起重机在室内以连续或间断的方式长期、平稳运行。

要求无故障工作时间不应小于 8000 小时，整机使用寿命不小于 15 年。

b.电动单梁悬挂式起重机的移动桥架应为工字钢与钢板的组合断面梁结构，当额定负荷和电葫芦自重作用在跨中时，其垂直静挠度不得大于跨度的 1/800。

c.必须配备软性钢丝绳,其长度和强度要适应各种负荷条件(包括冲击负荷)安全系数不小于 5。

d.所有的卷筒和滑轮直径至少是钢丝绳直径的 20 倍，在需要的地方要配备导向杆以防绳索扭铰。

e.吊钩最大负荷时的安全系数应不小于 5。

必须配备安全,保护装置,以防吊钩在受载条件下张开。

吊钩必须通过球型旋转轴承后联结到卷筒的滑轮上，以避免装载物旋转时使钢丝绳铰扭起来。

f.起重机桥架移动机构与卷扬装置上均应安装刹车装置，当超载时能自动停车并报警。

g. 卖方提供组装包括电动机、控制器在内的所有电器设备,设备的导线由我方提供并安装。

多相交流电动机的每一相均装置负荷继电器。

四、检验卖方负责设备安装后的负载性能测试，测定其起升速度、运行速度、功率、过载保护、限位保护等，测试时间不得少于 4 小时。

LD电动单梁起重机技术说明LD电动单梁起重机概述LD型电动单梁起重机按GB3811-2008和JB/T1306-2008 标准设计，是与CD1、MD1、WH164等型式的电动葫芦配套使用的车间吊运设备，广范应用于机械加工、装配、修理、及仓库等多种工作场合。

是现代工业企业中实现生产过程机械化、自动化，减轻繁重体力劳动、提高劳动生产率的重要工具和设备。

我公司在电动单梁设计生产上积累了丰富的经验，可以设计适应各种工况的非标电动单梁起重机。

LD型电动单梁起重机适用于在工作级别A3～A4，工作环境温度－25℃～+40℃，相对湿度≤85﹪的无易燃、易爆危险及腐蚀性介质环境条件下工作。

起重量为1～20吨，跨度为4～31.5米。

起重机电源为三相交流，额定频率为50Hz或60Hz。

额定电压为220V～660V。

电动机允许电压波动的上下限为±10%，起重机内部电压损失不大于3%。

起重机运行机构采用分别驱动形式，驱动、制动靠锥形转子电动机来完成，传动采用“一开两闭”式齿轮传动。

起重机操作方式可根据具体情况选择为地面操作、遥控操作和司机室操作，其中司机室操作有开式司机室和闭式司机室操作之分。

地面操作运行速度一般为20 m/min、30 m/min、45 m/min 。

司机室操作运行速度一般为30 m/min、45 m/min、60 m/min。

遥控操作时运行速度用户根据实际需要而定。

起重机运行速度亦可设计成双速及变频调速等型式，用户如需要时，应在订货合同中予以注明。

该产品具有结构紧凑、刚性好、操作简便、噪音低、安全可靠、造型美观等优点。

主要组成部分有：桥架、电动葫芦、电控系统。

外形结构图（安装有司机室）1.端梁2. 司机室3. 主梁4. 吨位牌5. 葫芦6. 输电装置引用标准我公司将按下列标准、规程的相应条款，进行合同设备的设计、制造、试验。

在下列标准中，优先采用国家标准和(原)机械部标准。

GB 191 包装储运图示标志GB 699 优质碳素结构钢技术条件GB 700 碳素结构钢GB 783 起重机械最大起重量系列GB 1591 低合金结构钢GB 3323 钢熔化焊对接接头射线照相和质量分级GB 3768 噪声源声功率级测定简易法GB 3811 起重机设计规范JB/T1306 电动单梁起重机GB 5905 起重机试验规范和程序GB 6164.2 起重机橡胶缓冲器GB 8923 涂装前钢材表面锈蚀等级和除锈等级GB 9286 色漆和清漆漆膜的划格试验GB 10095 渐开线圆柱齿轮精度GB 10183 桥式和门式起重机制造和轨道安装公差GB 11345 钢焊缝手工超声波探伤方法和探伤结果的分级JB 2299 矿山、工程、起重运输机械产品涂漆颜色和安全标志JB/T 6391.2 起重机用滑接输电装置技术条件JB/T 6392.2 起重机车轮技术条件JB/ZQ 4000.3 焊接件通用技术要求ZBJ 80013.2 钢丝绳电动葫芦技术条件ZBJ 80013.3 钢丝绳电动葫芦用锥形转子电机GBJ232 电气装置安装工程施工及验收规范JB4315 起重机电控设备GB50256 起重机电气装置施工及验收规范桥架钢结构部分电动单梁起重机桥架由主梁、端梁装置组成。
