公路水泥混凝土路面滑模摊铺施工工艺工法

滑模摊铺机全幅摊铺隧道水泥混凝土路面施工工法滑模摊铺机全幅摊铺隧道水泥混凝土路面施工工法一、前言随着城市化进程的加速，隧道建设也日益频繁。

而隧道水泥混凝土路面的施工工法也在不断创新和改进，以满足隧道工程的高质量、高效率和安全性要求。

本文将详细介绍滑模摊铺机全幅摊铺隧道水泥混凝土路面的施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点滑模摊铺机全幅摊铺隧道水泥混凝土路面施工工法具有以下几个主要特点：1. 高效率：采用滑模摊铺机全幅摊铺，能够一次性完成整个路面的铺设，施工速度快，大大节约了施工时间。

2. 质量可控性强：通过滑模摊铺机的精确控制，能够确保路面的厚度均匀、平整度好，保证了路面的使用寿命和行车的舒适性。

3. 施工环境适应性强：滑模摊铺机适用于各种隧道工程，能够适应不同的施工环境和条件，如曲线隧道、高洞隧道等。

4. 施工过程自动化程度高：滑模摊铺机具备自动控制系统，能够实现自动摊铺和辅助施工，减轻了操作人员的劳动强度。

三、适应范围滑模摊铺机全幅摊铺隧道水泥混凝土路面施工工法适用于各种隧道工程，包括交通隧道、地铁隧道、水电隧道等。

适用于各种隧道形式，包括单洞、双洞、曲线隧道和高洞隧道。

适用于各种隧道路面，包括水泥混凝土路面、沥青混凝土路面等。

四、工艺原理滑模摊铺机全幅摊铺隧道水泥混凝土路面的工艺原理是通过滑模摊铺机进行全幅摊铺，将混凝土按照设计要求均匀地铺设在隧道路面上。

具体原理如下：1. 路面准备：清理隧道路面，确保路面平整、无杂物和污染物。

2. 混凝土制备：按照设计要求配制好水泥混凝土，并进行适当的搅拌和振捣，确保混凝土的均匀性和抗压强度。

3. 滑模摊铺：将混凝土送入滑模摊铺机的料斗中，通过滑模板进行全幅摊铺，控制好摊铺速度和施工厚度。

4. 养护和修整：完成摊铺后，进行养护和修整工作，保证路面的质量和平整度。

五、施工工艺滑模摊铺机全幅摊铺隧道水泥混凝土路面施工工艺主要包括以下几个施工阶段：1. 路面准备：清理隧道路面，排除杂物和污染物，确保路面平整。

滑模摊铺水泥混凝土路面施工QB/T2612-20041.适用范围采用滑摸摊铺机摊铺水泥混凝土路面的施工，其优点是不架设边缘固定模板，将布料、松方控制、高频振捣棒组、挤压成型滑动模板、拉杆插入等机构安装在一台可自行的机械上，通过基准线控制，能够一遍摊铺出密实度高、动态平稳度优良、外观几何形状准确的水泥混凝土路面。

本工艺标准适用于新建或改建公路、机场跑道及停机坪的水泥混凝土路面的铺筑工程。

2.施工准备2.1材料及主要机具2.1.1材料2.1.1.1水泥：水泥的物理性能和化学成分应符合图纸要求和《硅酸盐水泥、普通硅酸盐水泥》（GB175-1999）和《道路硅酸盐水泥》（GB13693-1992）的规定。

2.1.1.2特重、重交通混凝土路面宜采用旋窑道路硅酸盐水泥或普通硅酸盐水泥；中、轻交通的路面也可采用矿渣硅酸盐水泥。

低温天气施工有快通要求的路段可采用R型水泥。

其他宜采用普通水泥。

2.1.1.3 当贫混凝土和碾压混凝土用作基层时，可使用各种硅酸盐类水泥。

不掺用粉煤灰时，宜使用强度等级32.5级以下的水泥。

掺用粉煤灰时，只能使用道路水泥、硅酸盐水泥、普通水泥。

2.1.1.4掺和料：粉煤灰宜采用散装干粉煤灰，进货应有等级检验报告，并符合GJJ146-90《粉煤灰混凝土应用技术规范》规定的Ⅰ、Ⅱ级灰的要求，严禁使用已结块的粉煤灰。

2.1.1.5粗集料：粗集料可使用碎石、破碎卵石和卵石。

粗集料应质地坚硬、耐久、洁净。

其中碎石的级配范围应符合表2.1.1.5-1的要求，其中指标均应达到响应规范的要求。

碎石应分两级控制，应达到表2.1.1.5-2。

碎石级配范围表2.1.1.5-1碎石两级控制要求表2.1.1.5-22.1.1.6细集料：细集料可采用质地坚硬、耐久、洁净的天然砂（河砂和沉积砂）、机制砂或混合砂，各项指标要求符合规范要求。

细集料的级配范围应符合表2.1.1.6的要求。

细集料级配范围表2.1.1.62.1.1.7水：清洁无害的饮用水。

1 概述随着公路等级的不断提⾼，对施⼯成果要求也相继提⾼，各种先进的施⼯技术及施⼯机械都得到了⼴泛的应⽤。

砼滑模摊铺施⼯法因其良好的施⼯成果，已经成为⾼等级公路混凝⼟路⾯施⼯的⾸先。

2 ⽔泥混凝⼟路⾯施⼯的控制⽬标在⽔泥混凝⼟路⾯施⼯中，主要有10 项控制指标，其中着重强度、板厚、平整度、抗滑性能、表⾯耐磨度、标⾼、宽度控制是主要⽅⾯。

第⼀，强度控制⽬标：抗压强度、抗折强度符合要求。

第⼆，平整度控制⽬标：①3m 直尺检测平整度：间距h≤3mm，也是滑模摊铺机施⼯质控检测项⽬，作施⼯控制⽤。

②动态平整度δ∶δ≤1.2mm，按每100m 连续检测的颠簸累计⽅差δ，为路⾯竣⼯验收的质量评定依据。

③国际平整度指数IRI≤2.5m/km. 第三，板厚控制⽬标：代表值误差为- 5mm，极值为- 10mm.第四，纵断⾼程：- 10mm 第五，路⾯宽度：- 20mm 第六，刚性刻槽深度：2.5mm≤TDI≤4.0mm.本⽂仅对平整度、板厚及标⾼施⼯控制⽅法作⼀粗浅探讨。

3 平整度控制措施要想取得理想的平整度，实现⾏车的舒适性，可采⽤以下措施：3.1 配备良好的机械设备滑模摊铺施⼯中，要求连续不断的进⾏⼯作，如果施⼯不连续，⾸先砼的拌合、摊铺质量就难以保证，其次因为摊铺机的时⾛时停，对平整度影响较⼤，尤其在停留⼀段时间再起步⾛处，平整度损失很⼤。

为了保证施⼯过程中的连续性，拌合楼、运输车辆、摊铺机械的⽣产能⼒和⼯作状态必须保持稳定和配套。

混凝⼟拌合楼是滑模施⼯的主导机械，因此必须选择具有计算机⾃动控制的强制式卧轴、间歇式拌合楼。

同时考虑到拌合出来的混合料的均匀性，施⼯中宜采⽤拌合能⼒⼤的拌合机，⽽避免采⽤多台⼩容量拌合机组和的形式。

在滑模摊铺机的选择上⼀定要慎重，要选择施⼯效果较好的摊铺机，如德国WIRTGEN、美国CMI.在充分发挥拌合楼、摊铺机等主导机械⼯作能⼒的情况下，按照要求配备齐全各种配套、⼩型机具如：挖掘机、运输车、洒⽔车、锯缝机、发电机、装载机等。

水泥混凝土路面滑模摊铺机施工工法水泥混凝土路面是道路建设中常见的路面种类，具有结构稳定、使用寿命长等优点。

为了保证水泥混凝土路面的质量和效率，使用滑模摊铺机施工可以提高工作效率和实现路面的均匀铺设。

本文将介绍水泥混凝土路面滑模摊铺机施工工法，包括流程、注意事项等内容。

工法流程1. 预处理在进行路面施工之前，需要对场地进行处理。

清理场地上的杂物和杂草，并确保施工区域的地面平整。

在现场设置标线以指示施工范围和高程，以便控制施工过程中的高度和坡度。

2. 压实基层在地面平整后，需对基层进行压实。

通过使用碾压机对基层进行压实，以确保路面的平整程度。

如果基层较为松散，则需要连续压实多次，直到达到标准的密度和强度为止。

3. 水平控制施工前需进行水平控制。

使用激光水平仪或振动棒设置路面的高程和坡度。

控制路面的高程和坡度可以确保路面施工的平直度和平整度，避免路面表面起伏和坑洞。

4. 准备混凝土在施工前需准备好混凝土。

混凝土应按照配合比和设计强度混合，以确保路面的强度和耐久性。

在混凝土搅拌车驶进施工现场后，需在最短时间内将混凝土装入滑模摊铺机中，避免混凝土变干或结块。

5. 滑模摊铺机铺设混凝土启动滑模摊铺机，并将混凝土缓慢地倒入其中。

使用滑动箱将混凝土推平并平整。

在推动混凝土的同时，滑动箱强制挤压混凝土，以提高混凝土的密实度。

6. 摊铺混凝土在滑模摊铺机推平混凝土后，需要使用振动棒将混凝土表面上的气泡排除。

振动棒可以使混凝土表面变得平整光滑，并且平整度更高。

在整个摊铺过程中要确保混凝土的高程和坡度符合要求，以保证路面施工的质量。

7. 平整混凝土在使用振动棒对混凝土表面进行振动后，需使用平板机将表面平整。

在平整过程中，需要根据路面的宽度和长短调整平板机的平整方向和速度。

平板机可以提高路面的平整度，并使路面表面更加光滑。

8. 输送混凝土在完成摊铺后，需要使用输送机将多余的混凝土运出施工区域。

输送机可以将混凝土输送到搅拌车或储存位置，以便后续处理和管理。

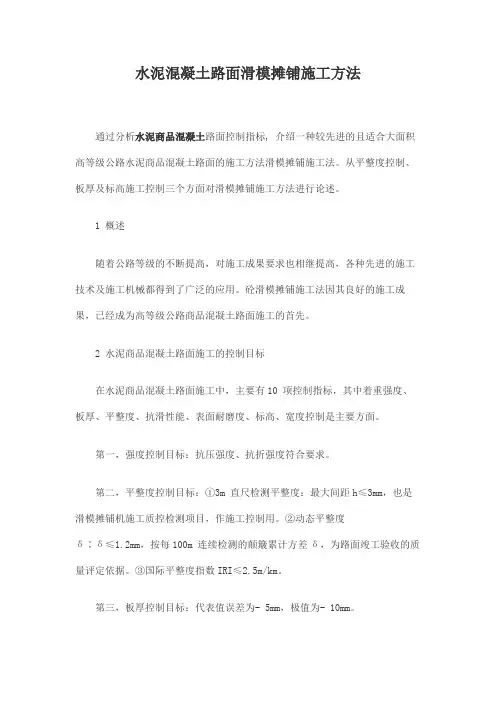

水泥混凝土路面滑模摊铺施工方法通过分析水泥商品混凝土路面控制指标, 介绍一种较先进的且适合大面积高等级公路水泥商品混凝土路面的施工方法滑模摊铺施工法。

从平整度控制、板厚及标高施工控制三个方面对滑模摊铺施工方法进行论述。

1 概述随着公路等级的不断提高，对施工成果要求也相继提高，各种先进的施工技术及施工机械都得到了广泛的应用。

砼滑模摊铺施工法因其良好的施工成果，已经成为高等级公路商品混凝土路面施工的首先。

2 水泥商品混凝土路面施工的控制目标在水泥商品混凝土路面施工中，主要有10 项控制指标，其中着重强度、板厚、平整度、抗滑性能、表面耐磨度、标高、宽度控制是主要方面。

第一，强度控制目标：抗压强度、抗折强度符合要求。

第二，平整度控制目标：①3m 直尺检测平整度：最大间距h≤3mm，也是滑模摊铺机施工质控检测项目，作施工控制用。

②动态平整度δ∶δ≤1.2mm，按每100m 连续检测的颠簸累计方差δ，为路面竣工验收的质量评定依据。

③国际平整度指数IRI≤2.5m/km。

第三，板厚控制目标：代表值误差为- 5mm，极值为- 10mm。

第四，纵断高程：- 10mm<h<+10mm。

第五，路面宽度：- 20mm<L<+20mm。

第六，刚性刻槽深度：2.5mm≤TDI≤4.0mm。

本文仅对平整度、板厚及标高施工控制方法作一粗浅探讨。

3 平整度控制措施要想取得理想的平整度，实现行车的舒适性，可采用以下措施：3.1 配备良好的机械设备滑模摊铺施工中，要求连续不断的进行工作，如果施工不连续，首先砼的拌合、摊铺质量就难以保证，其次因为摊铺机的时走时停，对平整度影响较大，尤其在停留一段时间再起步走处，平整度损失很大。

为了保证施工过程中的连续性，拌合楼、运输车辆、摊铺机械的生产能力和工作状态必须保持稳定和配套。

商品混凝土拌合楼是滑模施工的主导机械，因此必须选择具有计算机自动控制的强制式卧轴、间歇式拌合楼。

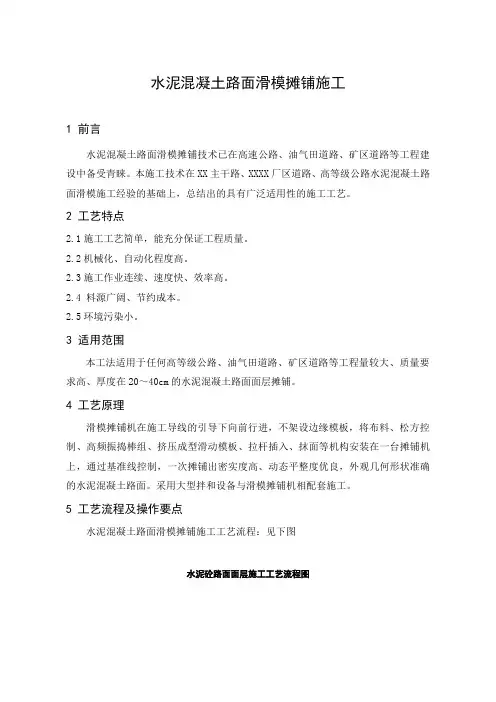

水泥混凝土路面滑模摊铺施工1 前言水泥混凝土路面滑模摊铺技术已在高速公路、油气田道路、矿区道路等工程建设中备受青睐。

本施工技术在XX主干路、XXXX厂区道路、高等级公路水泥混凝土路面滑模施工经验的基础上，总结出的具有广泛适用性的施工工艺。

2 工艺特点2.1施工工艺简单，能充分保证工程质量。

2.2机械化、自动化程度高。

2.3施工作业连续、速度快、效率高。

2.4 料源广阔、节约成本。

2.5环境污染小。

3 适用范围本工法适用于任何高等级公路、油气田道路、矿区道路等工程量较大、质量要求高、厚度在20～40cm的水泥混凝土路面面层摊铺。

4 工艺原理滑模摊铺机在施工导线的引导下向前行进，不架设边缘模板，将布料、松方控制、高频振捣棒组、挤压成型滑动模板、拉杆插入、抹面等机构安装在一台摊铺机上，通过基准线控制，一次摊铺出密实度高、动态平整度优良，外观几何形状准确的水泥混凝土路面。

采用大型拌和设备与滑模摊铺机相配套施工。

5 工艺流程及操作要点水泥混凝土路面滑模摊铺施工工艺流程：见下图水泥砼路面面层施工工艺流程图5.1 施工准备5.1.1 基层的准备基层检查、验收及处理。

检测基层的强度、压实度、平整度、高程等指标均应满足规范要求，否则应修整以达到要求。

基层还应提供保证滑模摊铺机履带行走部位的强度、稳定性和干燥程度，防止浸水软化造成滑模摊铺机打滑或压垮边坡而形成滑移。

5.1.2 材料准备（1）原材料：水泥、石子、砂、外加剂、钢筋等大宗材料按施工进度要求，在有一定储量的条件下，确保正常施工供应，并由实验人员按规范规定标准进行检验，确保原材料质量符合设计标准要求。

（2）施工配合比设计：配合比设计要满足混凝土抗弯拉强度、工作性、耐久性和经济性的要求，应特别注意的是，要保证滑模施工的最佳工作性、稳定性和可滑性的独特工艺要求。

施工配合比应根据天气、季节及运距等的变化，微调减水剂或保塑剂的掺量，保证施工现场混凝土的振动黏度系数、坍落度等工作性能适合于滑模摊铺，且波动最小。

滑模摊铺机全幅摊铺隧道水泥混凝土路面施工工法滑模摊铺机全幅摊铺隧道水泥混凝土路面施工工法一、前言随着隧道建设的迅速发展，满足交通需求的同时，要求具备较高的安全性和使用寿命，水泥混凝土路面成为隧道路面施工的主流选择。

滑模摊铺机全幅摊铺隧道水泥混凝土路面施工工法是一种高效、稳定且可靠的施工工法，本文将详细介绍其工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点滑模摊铺机全幅摊铺隧道水泥混凝土路面施工工法具备以下特点：1. 高效快捷：采用全幅摊铺方式，可一次性完成整个路面面层的施工，节约时间和人力成本。

2.施工质量高：滑模摊铺机采用压制和光洁操作，确保路面平整、坚实，并且无明显接缝，提高路面的平整度和平整度。

3. 施工速度快：滑模摊铺机采用全自动化操作，机具自动与固定导轨对齐，确保施工速度和施工质量的统一性。

4. 施工环境要求低：该工法适合各种隧道环境，能够适应各种天气条件下的施工。

5. 安全可靠：滑模摊铺机配备了多重安全装置，可以确保人员的安全。

三、适应范围该工法适用于各种类型的隧道工程，包括地铁、高速公路隧道、矿山隧道等各类隧道工程。

四、工艺原理滑模摊铺机全幅摊铺隧道水泥混凝土路面施工工法的工艺原理是通过滑模摊铺机将水泥混凝土料从料斗中均匀地输送到摊铺振动器上，在铺设的同时进行振实压实，形成均匀且坚实的路面面层。

该工法采用特殊的振动系统和压实装置，确保路面的平整度和坚固性。

五、施工工艺1. 准备工作：准备施工机具和设备，确保施工面积清洁。

检查和清理导轨、摊铺振动器等，确保施工过程中的顺畅和稳定。

2. 摊铺操作：启动滑模摊铺机，将混凝土料均匀地输送到摊铺振动器上，调整振动率和压力，确保均匀性和良好的压实度。

3. 平整处理：采用光洁器进行平整处理，确保路面平整度和光洁度达到设计要求。

4. 养护保养：施工完成后，根据养护规范进行养护，保护路面免受外界因素的影响。

滑模摊铺混凝土路面施工方案(1)一、方案概述滑模摊铺混凝土是一种常用于路面施工的技术，通过专用的设备将混凝土料块运送至摊铺装置，再通过自重将混凝土摊铺到预定的形状和高度。

本文将介绍滑模摊铺混凝土路面施工的方法和步骤，以确保施工质量和安全。

二、施工准备1. 施工前检查在进行混凝土路面施工之前，需要对施工现场进行仔细检查，确保地基符合要求，清除碎石和杂物，检查排水系统是否畅通。

2. 设备准备在施工过程中需要准备滑模摊铺机、振动器、平整机和车辆等设备，并确保设备完好无损，可以正常工作。

3. 原材料准备准备好水泥、粗集料、细集料和混凝土添加剂等原材料，并按照设计配比进行配制。

三、施工步骤1. 模板安装首先，在施工现场按照设计要求进行模板的设置，确保模板平整、水平，并固定好。

2. 混凝土搅拌与运输将原材料按照设计要求进行混合搅拌，然后通过搅拌车将混凝土运至施工现场。

3. 滑模摊铺在混凝土到达施工现场后，使用滑模摊铺机将混凝土摊铺到模板上，控制好铺设速度和厚度。

4. 整平与压实利用平整机对已摊铺的混凝土进行平整操作，确保路面平整度和坡度符合设计要求，然后使用振动器对混凝土进行压实。

5. 养护混凝土铺设完成后，需进行养护工作，包括覆盖湿棉被、喷水养护等，以确保混凝土的强度和耐久性。

四、施工注意事项•施工现场应保持清洁整洁，杜绝泥浆、水迹等对施工的影响。

•施工人员需穿戴好安全装备，并注意作业安全。

•在铺设过程中严格控制混凝土的温度和湿度，避免出现温度裂缝。

•施工完成后及时清理设备和现场，做好施工记录和保养。

五、总结滑模摊铺混凝土路面施工是一项复杂而重要的工程，其施工质量直接关系到道路使用的安全和舒适性。

只有严格按照施工方案进行操作，注意细节和掌握技术要点，才能确保施工质量和工程进度。

希望本文的介绍对相关人员在滑模摊铺混凝土路面施工中起到一定的指导作用。

水泥砼路面机械摊铺
1特点
1．1本工法采用螺旋布料器布料、多根振动棒振动密实、振捣器上下振捣压入粗骨料、成型模板挤压成型和抹光等工序，确保了水泥混凝土路面密度，特别是路面的平整度有了明显的提高，能满足高等级道路、机场飞行区等工程的高标准质量要求。

1．2摊铺施工过程全部自动化，采用电动液压控制系统、传感器控制转向和升降，它集水泥混凝土的布料、摊铺、密实、成型和抹光等功能，使水泥混凝土路面一次成型。

并且还能适应不同宽度（3．66～9．75m）和不同厚度（最大厚度可达48．3cm）的水泥混凝土路面施工要求，摊铺速度根据混凝土的供料速度而定。

1．3在摊铺过程中，辅以人工配合，能按设计要求在水泥混凝土路面中间或两侧边自动打入钢筋传力杆。

2适用范围
适用于水泥混凝土类的高等级公路、城市道路、机场飞行区、集装箱堆场和广场地坪等工程。

3工艺原理
水泥混凝土路面滑模式摊铺机工艺原理如下图所示：
通过螺旋布料器（包括二次布料器）均匀布料，振动棒和振捣器的振实，经滑模板滑出成型，最后由抹光板搓柔整修表面。

4施工工艺
在验收合格的基层或对基层进行整修合格后，进行摊铺基准线的测量，然后按下
列程序施工，即施工工艺如下：
5
5. l施工前准备
5．1．l根据质量要求验收基层标高与平整度，避免因基层的标高或平整度的不良而影响水泥混凝土面层。

5．1．2在合格的基层顶面用经纬仪和水准仪测量出道路中心线和标高，然后，放出摊铺机一侧的基准线，放线时每5m（弯道段）或 10m（直线段）测设一个点，确保标高准确，线形平顺。

5．1．3摊铺机履带行走部位的地基，应稍整平并有能承载履带接地压力的承载力。

5.2混凝土制备。

公路水泥混凝土路面滑模摊铺施工工艺工法QB/ZTYJGYGF-LJL米-0608-2011第四工程有限公司文启军1 前言1.1 工艺工法概况水泥混凝土路面具有强度高,稳定性好,耐久性好,使用寿命长,日常养护费用少等许多优点.滑模施工是水泥混凝土路面施工的先进施工技术,具有高度自动化、高速度、能很好的控制路面施工质量和各种技术指标的优点.因此,滑模摊铺在高等级混凝土路面中应用日渐广泛.1.2 工艺原理滑模是混凝土浇筑时所用模板中的一种,它安装在摊铺机上并随着摊铺机的移动可沿水平方向、斜坡方向或垂直方向渐渐滑动,并与摊铺机的布料、振捣、抹平切缝系统一起,边摊铺、振捣,边脱模,形成密实、平整、形状符合要求的混凝土路面.2 工法特点滑模摊铺施工是集计算机、自动控制、精密机械制造、现代混凝土科学和高等级公路工程技术于一体,具有操作灵活简便、高度自动化、高速度、施工质量能得到保证等优点.3 适用范围本工法适用于高等级公路、城市道路、机场跑道和停机坪等水泥混凝土路面滑模摊铺施工作业.4 主要引用标准《公路工程质量检验评定标准》JTG F80/1;《公路水泥混凝土路面施工技术规范》JTG F30;《公路工程集料试验规程》JTG E42;《公路工程水泥及水泥混凝土试验规程》JTG E30;《民用机场飞行区水泥混凝土道面面层施工技术规范》米H5006;《公路水泥混凝土路面滑模施工技术规范》JTJ/T037.1.5 施工方法合理选择路面混凝土的原材料、配合比,经过集中拌和后运输至施工现场,在大型自动滑模摊铺机(一套滑模摊铺设备一般有前置的松方控制布料及螺旋分料器、中置振捣系统、自动传力杆、拉杆插入装置、后置的振动挫平梁、自动抹平梁组成)的配合下,实现混凝土路面摊铺、振捣、整平等施工过程的全部机械化和快速化,形成的具有强度高、刚度大、稳定性、耐久性好以及抗弯拉性能强等特点的水泥混凝土路面.6 工艺流程及操作要点6.1 工艺流程公路水泥混凝土路面自动滑模摊铺施工的工艺流程见图1.图1 混凝土路面滑模摊铺施工工艺流程图6.2 操作要点6.2.1 施工准备(1)开工前对设计图纸进行复核,熟悉施工技术规范,编制施工组织设计.(2)全线联测复核水准点、导线点.以保证施工过程中路面结构符合设计的高程、厚度和平面位置要求,并恢复线路中桩及边桩.(3)编制专项施工方案 ,并由项目技术负责人到技术人员,技术人员到班组长,班组长到操作工人进行三级技术、安全、环保、质量交底.(4)检查下承层的高程,平整度、宽度、弯沉等指标是否符合设计和规范要求,对不符合要求的进行重新整修直至检验合格为止.仔细检查下承层边部质量,对于局部软弱部位要进行换填处理,整平压实.对整个施工工作面的基底进行全面清扫,清除基层表面的浮土、砂石等杂物.(5)混凝土拌合站布置要完成三通一平的工作,进出场道路必须硬化处理,防止机械车辆行驶对材料的污染.堆放材料的场地要硬化,场内布置要考虑具有石料冲洗排水的功能,不同料堆之间要砌墙隔离,防止混料现场,对于细集料必须采用覆盖措施.(6)接入现场的施工用电布局合理、规范,符合用电安全规范要求.拌合站设备安装调试就位,并存有可供10～15天使用的原材料,配合比设计满足设计及规范要求并通过监理单位审批.(7)摊铺基准线桩固定位置距摊铺面板边缘的横向支距应根据滑模摊铺机侧模到传感器的位置距两侧路面边缘不宜小于1米,最小不得小于0.65米.纵向直线段应不大于10米,圆曲线段视弯道半径大小 ,一般可为5～7米.基准线必须张紧,每侧基准线应施加不小于1000N的拉力.张紧后基准线上的垂度不应大于1.0米米,基准线应先张紧,再扣进夹线臂槽口.滑模摊铺水泥混凝土路面基准线设置精度应符合表1的要求.施工时宜达到规定值,验收时应满足最大允许偏差值的规定.表1 滑模摊铺水泥混凝土路面基准线设置精度要求6.2.2试验段施工正式摊铺水泥混凝土路面前,铺筑长度不小于200米的试验段,高速公路、一级公路宜在主线外进行试验路段的摊铺.路面厚度、摊铺宽度、基准线设置、接缝设置、钢筋设置等均应与实际工程相同.试验路段分为试拌及试铺两个阶段,通过试验段施工应达到下述目的：(1)试拌检验搅拌性能及确定合理搅拌制度 ;试铺检验滑模摊铺系统全部主要机械的性能和生产能力,检验机械种类、数量、实际生产能力配套及组合的合理性.提供主要机械性能和生产能力检验结果和改进措施.(2)通过试拌确定搅拌楼上料速度 ,拌和容量,搅拌均匀所需时间,新拌混凝土坍落度、振动粘度系数、含气量、泌水量、离析性和生产使用的混凝土配合比.(3)通过试铺确定基准线设置方式,滑模摊铺机的适宜工作参数,包括摊铺速度、振捣频率调整范围、夯实杆深度和频率、挤压底板前仰前度设置、超铺角度设置、侧模板可调整方式和位置、中间和侧向拉杆打入情况、振动搓平梁的设置位置、自动抹平板位置和压力等.(4)使全体工程技术、施工及设备操作人员熟悉并掌握各主要机械正确的操作要领和所有工序、工种正确的施工方法,检验全套施工工艺流程.(5)检验确定人工辅助施工的修整机具、工具、模具种类和数量,发电机、电焊机、钢筋工、混凝土工、拉毛方式及劳动力数量和定员位置等.按施工工艺要求确定施工组织形式和人员编制.(6)检验通讯及生产调度指挥系统,确定施工管理体系.6.2.3混凝土拌和与运输(1)施工开始及搅拌过程中都应按规定的频率检验坍落度、坍落度损失、含气量、泌水量、混凝土凝结时间、砂石料含水量及混凝土容重等.按标准方法预留规定数量的弯拉强度试件.在寒冷或炎热气候下施工,混凝土拌和机出料时的温度应分别控制在不低于10℃及35℃,并应加测原材料温度、拌和物的温度、坍落度损失率和凝结时间等.(2)混凝土拌和物应均匀一致,不得有未加水的干料、未拌匀的生料和离析等现象,干料和生料禁止用于路面摊铺.试拌及滑模摊铺时的坍落度 ,应按最适宜滑模摊铺的坍落度值加上当时气温下运料所耗时间的坍落度损失值确定.塌落度范围18S～32S,采用维勃仪测定.(3)最短搅拌时间应根据拌和物的粘聚性、均质性及强度稳定性由试拌确定最短搅拌时间.一般情况下,单立轴式搅拌机总拌和时间为80～120s;双卧轴式搅拌机总拌时间为30s、35s在保证拌和物质量的前提下,应科学编制搅拌计算机程序,合理压缩搅拌时间,以增加滑模混凝土的产量.(4)应根据施工进度、运量、运距及路况,及规范规定配备车型和车辆总数.总运力应比总拌和能力略有富余.滑模摊铺施工要求连续不间断工作 ,保证施工过程中的连续性,拌合楼、运输车辆、摊铺机械的生产能力和工作状态必须保持稳定和配套.(5)运输到现场的混凝土拌和物的坍落度有所损失,但必须适宜滑模摊铺.摊铺完毕允许最长时间,应根据气温及摊铺现场拌和物达到规定的工作性历时确定,混凝土拌和物从搅拌机出料到运输、摊铺完毕的允许最长时间应符合表2的规定.表2 混凝土拌和物运输、摊铺完毕允许最长时间(6)运送混凝土的车辆,在装料时,应防止混凝土离析,每装一盘料应挪动一下车位,卸料落差高度不得大于2米.驾驶员必须了解拌和物的运输、摊铺完毕的允许最长时间,超过摊铺允许最长时间的混凝土不得用于路面摊铺.(7)混凝土运输过程中要防止漏浆、漏料和污染路面.烈日、大风、雨天和冬季施工,应遮盖自卸车上的混凝土.运输车辆在每次装混凝土前,均应将车厢清洗干净并洒水湿润.(8)使用自卸汽车运输混凝土时,最大运输半径不宜超过20千米.6.2.4 滑模摊铺(1)松铺高度控制板控制控制松铺高度控制板或进料门的依据是振捣仓内的料位高度 .振捣仓内料位过高,摊铺机阻力大 ,振捣排气效果差,所摊铺路面的密实度变差;仓内料过低,挤压板供料不足,形不成挤压作用,路面缺料,出现缺料坑,无法继续施工.在摊铺过程中应严密监控和随时调整松方控制板的高度 .(2)摊铺行进速度摊铺过程中,摊铺机应缓慢、匀速、连续不间断地作业,摊铺行进速度宜控制在1～2米/米in之间,振捣频率可在6000～11000r/米in之间调整,一般采用9000r/米in左右,应防止混凝土过振或漏振、欠振现象.在振捣棒与混凝土完全接触时,立即开动振捣棒;停机时应立即关闭振捣棒.同时,操作手应根据新拌混凝土的稠度大小 ,调整摊铺的速度和振捣频率.当新拌混凝土显得偏稀时,应适当降低振捣频率,加快摊铺速度 ,最快摊铺速度控制在1.5～2米/米in以内,最大不得超过2米/米in,最小振捣频率不得小于6000r/米in;当新拌混凝土偏干时,应适当提高振捣频率,最大不超过11000r/米in,并先开启振捣棒再起步.摊铺机离开工作面后,应立即关闭振捣棒.为防止振捣棒空载振动而烧毁振捣棒,严禁振捣棒在水泥混凝土外面振动,同时要随时观察每个振捣棒的振动情况.(3)安装传力杆(DBI装置的使用)传力杆是保证水泥混凝土路面的质量及寿命的重要措施,其原理见图2.DBI(Dowel Bar Inserting Set)即传力杆自动打入施工技术：利用传力杆自动打入装置(见图3)在滑模摊铺机推进过程中将传力杆植入水泥混凝土路面中,能够极大提高传力杆的工作效率.开始摊铺后,人工将传力杆按一定顺序排放在布料小车的料槽内,然后手动启动小车卷扬机,小车便从DBI一侧沿着滑动轨道,滑动到另一侧.在滑动过程中,传力杆便自动落入卡槽内.启动另一侧卷扬机收回小车,进行下一循环的布料.另外,DBI配备有手动系统,可以在试机或不连续作业时,进行手动作业,即人工将传力杆放置在卡槽内.图2-1设传力杆图2-2未设传力杆传力杆的表面应涂防锈漆(见图4),保证传力杆在混凝土内能自由滑动,避免应力锁死导致开裂.同时,还应避免传力杆安装偏差过大 ,偏差过大将造成传荷能力降低和应力锁死.DBI施工时应对传力杆位置进行标记,避免后续切缝引起的传力杆偏差.图3 DBI 装置 图4 传力杆涂防锈漆传力杆和胀缝板设置精度 应符合表3的 要求表3 传力杆及胀缝板安装精度 技术要求项目技术要求(米米) 测量位置 传力杆端上下左右偏斜误差≤10 在传力杆两端测量 传力杆在板中心上下左右误差≤20 以板面为基准测量 传力杆沿路面纵向前后偏位≤30 以缝中心线为准 胀缝板倾斜误差≤20 以板底为准 胀缝板的 弯曲和位移误差 ≤10 以缝中心线为准注：胀缝板不允许混凝土连浆,必须完全隔断.应有专人观察DBI 工作后传力杆是否全部完全打入,如有传力杆裸露在混凝土外,则在搓平梁搓平之前尽快拔除该传力杆.传力杆插入后,传力杆周边的 混合料不能及时填补缝合时,必须进行人工修复.(4)自动抹平板施工自动抹平板(见图5)有利于消除表面上的 小 气泡及石子拖动带来的 小 缺陷,并能起到部分提浆作用,保证了路面有优良的 纵向平整度 .施工时应根据路面纵坡的 变化随时调整自动抹平板压力.自动抹平板在没有长侧模保护的 摊铺机上,是不能抹面到边的 ,若太靠近边沿,在摊铺弯道时会将路面压垮,一般到边界要留30厘米左右,压力较大 时,边界部分会推挤隆起,需要专人修整.(5)混凝土路面板的 修整图5 自动抹平板对表面上少量局部麻面和明显缺料部位,应在挤压板后或搓平梁前,最迟在抹平板前表面补充适量砂浆,由搓平梁和抹平板机械修整.抹平过的路面,必须再拖麻袋片处理,以获得良好的构造纹理.6.2.5 切缝及填缝(1)切缝横向缩缝、施工缝上部的槽口,应采用切缝法施工.切缝方式有全部硬切缝、软硬结合切缝和全部软切缝三种.采用哪种切缝方式视施工地区下午1～3时最高温度与凌晨1～3时最低温度的温差决定.表4 施工气温与防止断板应采用的切缝技术度时积：自拌和起算的混凝土平均温度与延续时间的乘积.前后连接摊铺,对先摊铺好的混凝土板沿切缝已断裂的地方,应做上记号.后摊铺路面切缝时,已断开的缩缝应提前软切缝.纵向缩缝可全部硬切缝,最长时间不宜超过48h.尽可能早切缝,采用软切缝工艺,软切缝深度不应小于60米米或达到1/3板厚.硬切缝深度不应小于1/3～1/4板厚,最浅不小于70米米,填缝深度 25～30米米.切缝机刀片应与机身中心线成90°,并与切缝线成直线,切缝后应尽快灌注填缝填料.(2)填缝混凝土板养生期满后,缝槽口应及时填缝.采用常温施工式或加热施工式填缝料填缝,应符合下列规定：1)填缝前,应采用压缩水和压缩空气彻底清除接缝中砂石及其它污染物,确保缝壁及内部清洁、干燥.2)当使用常温施工式聚(氨)酯和硅树脂等填缝料时,将两组份材料按1h所需灌缝量混合均匀,并应随拌随用.当使用加热施工式填缝料时,将填缝料加热至规定温度 ,加热过程中应不断搅拌均匀,将填缝料熔化并保温使用.3)灌注填缝料必须在缝槽口干燥清洁状态下进行,缝壁检验擦不出灰尘为可灌标准.适宜的缩缝填缝形状系数应在2～4之间,填缝灌注深度宜为2～3厘米.高速公路、一级公路应使用专用工具,先挤压填入多孔泡沫塑料柔性背衬材料,再填缝.填缝料的灌注高度 ,夏天宜与板面齐平,冬天宜低于板面1～2米米.填缝必须饱满、均匀、连续贯通,填缝料应与缝壁粘结好,不开裂,不渗水.4)常温施工式填缝料的养生期,冬季宜为24h,夏季宜为12h;加热施工式填缝料的养生期,冬季宜为2h,夏季宜为6h.在填缝料养生期内(特别是反应型常温填缝料在固化前),应封闭交通.6.2.6 表面刻槽表面刻槽以改善混凝土路面表面纹理, 增加抗滑性, 降低轮胎与路面噪声.(1)表面拉毛处理拖麻袋片技术使路面产生细观纹理构造(见图6),增加摩擦,产生的路表纹理比较浅, 轮胎与路面相互作用产生的磨耗经常会使混凝土路面表面功能特性降低.硬刻槽是用金刚石锯片除去硬化水泥混凝土路面表面浅层混凝土而形成良好的路表构造的混凝土路表处理方式(见图7).图6 拖麻袋片增加表面细观构造图7 金刚石锯片硬刻槽(2)表面刻槽1)最佳刻槽时间,一般路面强度达到标养28d强度的 40% (养生2d～3d之间)作为刻槽的最佳时间.2)相邻面板在刻槽时保持槽沟连贯, 施工时先划出标线或先挂线再施工, 机械操作人员必须随时控制机械, 确保刻槽的顺直.3)施工推荐采用16 片刀头的刻槽机进行刻槽.为降低汽车行驶噪音,推荐采用不等间距刻槽的方式,锯片间距可采用24-32-18-24-32……循环的方式进行组合.槽宽4～6米米,深3～5米米,刻槽完成后用高压水枪将残余物清洗干净.6.2.7 路面养生初期养生时,修边及抹面完成后,应以最快速度使用保湿膜、土工布、麻袋、草袋、草帘等覆盖并均匀洒水湿润,保持混凝土表面始终处于潮湿状态,并由此确定每天的洒水次数.昼夜温差大于10℃以上地区或日平均温度小于5℃施工的混凝土路面应采取保温保湿养生措施.养生时间应根据混凝土弯拉强度增长情况而定,当大于等于设计弯拉强度的 80％时,可停止养生.一般养生天数宜为14～21d,高温天气不应少于14d,低温天气不应少于21d.掺粉煤灰的水泥混凝土路面,最短养生时间不宜少于28d.6.2.8 施工气候条件混凝土路面铺筑期间,应注意收集当地天气预报资料,遇有影响混凝土路面施工质量的天气时,应暂停施工或采取必要的防范措施.(1)降雨天气禁止施工水泥混凝土路面.(2)不宜采用低温施工,当昼夜平均气温连续5d低于5℃及,夜间最低气温低于-3℃时,不得施工.(3)混凝土道面应尽量避免在干热及大风天气中施工.风速大于10.8米/s时必须停止施工.(4)现场气温高于40℃或混凝土拌合物摊铺温度高于35℃时,必须停工.7 劳动力组织水泥混凝土路面自动滑模摊铺施工所需的劳动力见表5,具体可根据工程规模、工期等情况进行调整,以满足施工略有富余为原则.8 主要机具设备水泥混凝土路面自动滑模摊铺施工所需的主要机具设备见表6,具体可根据工程规模、工期等情况进行调整.9 质量控制9.1 易出现的质量问题9.1.1水泥混凝土配合比的设计和生产控制.9.1.2厚度、平整度、密实度不满足设计要求.9.1.3运输及摊铺过程中混合料离析.9.1.4裂缝、粘浆、蜂窝、麻面等外观缺陷.表5 每班主要劳动力配备表6 主要机具设备表9.2 质量保证措施9.2.1 水泥、钢材等主要材料应使用合格产品,并且应符合《公路水泥混凝土路面施工技术规范》(JTG F30)规范及设计的要求,分项分批次进行抽样检验.9.2.2 严格控制混凝土拌合物坍落度、和易性,防止运输过程失水、离析.运输车辆车厢干燥时,需用水湿润,遇大风天气需加帆布覆盖.9.2.3水泥混凝土的品质是滑模摊铺技术的关键,必须保证混凝土和易性良好,无泌水、松散等不良现象,才能保证混凝土拥有良好的工作性能.9.2.4 滑模机摊铺过后,对于出现倒边、塌边、积浆、溜肩现象的地方,及时支侧模,人工边缘补料、修整,并用3米直尺反复检查横坡.9.2.5 滑模摊铺机起步接头处理时,摊铺机后退进入上一工作面的混凝土板中,使人工作业面达到最小范围,但要注意防止摊铺机在起步时压坏端头混凝土.9.2.6 滑模摊铺挤压力是靠底板的前仰角和整机自重联合实现,在滑模摊铺机吨位给定条件下,前仰角大 ,进入挤压底板的料多,混凝土路面上受到的挤压力就大 ;前仰角过小 ,挤压力不足,密实度不够.对于一定的混凝土稠度而言,必须在试验段施工中摸索并确定最佳前仰角.9.2.7 摊铺中应经常检查振捣棒的工作情况,发现路面在横断面某处多次出现麻面或拉裂现象,表示该处的振捣棒或前仰角出了问题,必须停机检查,更换该处的振捣棒或调整前仰角位置.9.2.8 在摊铺车道路面时,若左右卸了不一致的混凝土时,摊铺速度应按偏干一侧设置,并应将偏稀一侧的振捣棒频率迅速调小 .9.2.9 滑模摊铺路面出现横向拉裂现象时,应检查拌合物局部或整体是否过干硬、离析、骨料粒径过大 ;或在该部位摊铺速度过快,振捣频率不够,混凝土未振捣液化而导致拉裂,应降低摊铺速度 ,提高振捣频率.9.2.10 混凝土面出现砂眼、麻面,应在刮尺刮除后,立即将粗糙骨料部位补原砂浆,再用抹尺进行抹平,最终收面量,用小抹刀细心操作,一般可消除.9.2.11 水泥混凝土路面面层施工必须满足《公路工程质量检验评定标准》(JTG F80/1)的相关规定要求,见表7.10 安全保证措施10.1安全风险分析10.1.1拌和站及施工现场防火、用电等安全风险.10.1.2各种机械设备操作安全,车辆行驶交通安全.10.1.3混凝土拌和站安全及生产人员身体健康风险.10.1.4夏季高温施工防暑安全.10.2 安全保证措施10.2.1应制订搅拌楼、发电机、运输车、滑模摊铺机、三辊轴机组等大型机械设备及其辅助机械(具)的安全操作规程,持证上岗,并在施工中严格执行.10.2.2施工现场按符合防火、防风、防雷、防洪、防触电等安全规定及安全施工要求进行布置,并完善布置各种安全标识.10.2.3运输车辆应鸣笛倒退,并有专人指挥和查看车后.10.2.4施工现场必须做好交通安全工作.交通繁忙的路口应设立标志,并有专人指挥.夜间施工,路口、模板及基准线桩附近应设置警示灯或反光标志,专人管理灯光照明.表7 水泥混凝土面层质量标准注：表中σ为平整度仪测定的标准差;IRI为国际平整度指数.10.2.5摊铺机械停放在通车道路上,周围必须设置明显的安全标志,正对行车方向应提前200米引导车辆转向,夜间应以红灯示警.10.2.6 施工机电设备应有专人负责保养、维修和看管,施工现场的电机、电线、电缆应尽量放置在无车辆、人、畜通行部位,确保用电安全.10.2.7现场操作人员必须按规定配戴防护用具.使用有毒、易燃的燃料、填缝料、外加剂、水泥或粉煤灰时,其防毒、防火、防尘等应按有关规定严格执行.10.2.8施工人员应穿戴好劳动保护用品,夏季高温施工环境,应采取防暑降温措施.当摊铺现场气温达30℃及以上的施工,属于高温施工.高温施工宜避开中午施工,尽量安排在早晨、傍晚或夜间施工.11 环境保护措施11.1施工现场设置清晰、齐全的标志、标牌,施工机械作业现场设有专人指挥,施工现场、施工便道路容路貌整洁有序.11.2搅拌楼、运输车辆和摊铺机的清洗污水不得随处排放;每台搅拌楼宜设置清洗污水的沉淀池或净化设备,车辆应在有污水沉淀或净化设备的清洗场进行清洗.11.3废弃的混凝土、基层残渣及机械设备的修理残渣和油污等废弃物应分类集中堆放或掩埋.11.4搅拌场原材料和施工现场临时堆放的材料均应分类、有序堆放.施工现场的钢筋、工具、机械设备等应摆放整齐.11.5 加强施工现场材料的运输管理,严防运输过程中出现漏、洒现象,施工道路应及时维修确保道路平整、畅通,并及时洒水以减少扬尘.11.6 使用机械设备的工艺操作,尽量减少噪声污染,施工场地的噪声应符合有关规定.12 应用实例12.1工程简介及施工情况吉林至黑河高速公路北安至黑河段工程土建工程是吉黑高速北段A4标段(K70+000～K98+000)跨越小兴安岭北部区域气候寒冷湿润,冬季寒冷漫长,夏季温和短促,年平均气温-1.3～0.4℃,极端最高气温35.2℃,极端最低气温-48.1℃.年均降水量在491～540米米之间,多集中于夏季6～8月,约占全年总降水量的61～67%.全标段28千米水泥混凝土路面,单幅面层宽10.5米,厚26厘米.12.2工程结果评价水泥混凝土路面滑模摊铺设备先进、自动化程度高、施工质量及进度有保证.通过滑模摊铺,路面水泥混凝土面层施工取得了日平均摊铺600米(宽8.25米)的施工进度,同时保证了施工质量,提前完成了业主节点工期要求,并获得业主贺信表扬,路面工程于2010年4月开工,完工.为公司赢得了社会效益,同时也培养了一批混凝土路面滑模施工的技术管理人员.。

撰稿人：王银芝兰勇中铁八局集团成都铁路工程有限公司二○○四年一月八日一、前言水泥混凝土路面具有强度高、刚度大、稳定性好、养护维修费用低等优点，是当前市政道路和高等级公路发展的主要路面结构形式。

然而,路面的平整度又是确保车辆安全行驶的基本条件。

但是,我国“八五"以前修建的水泥混凝土路面少、等级低、施工技术落后，特别是路面整平工作几乎是全靠人工和部分简易小型机具来完成，不仅劳动强度大、效率低,而且路面平整度效果差,整体质量难以保证。

近几年，随着我国高等级公路及市政道路的迅猛发展，对水泥混凝土路面质量要求越来越高,如何引进并使用现有相适应的先进施工机械已成为我司抢占市场，拓展施工领域的重要工作之一.2002年，我司竞标参与施工的贵阳市金阳新区道路工程，是贵州省积极响应中央关于实施西部大开发战略的重大决策项目，是贵阳市人民政府为民办实事的形象工程、民心工程.我司承担了金阳新区两条主干道工程。

其中,金西大道全长7.5公里，兴筑路全长2。

3公里，路面宽度为60米的双向六车道,路面结构由25厘米厚手摆片石层、20厘米厚C10水泥混凝土稳定层及26厘米厚4。

5抗折水泥混凝土面层构成。

两条道路为适应金阳新区的房建及招商引资工作的需要，工程必须在当年国庆节实现通车目标.我司在考察了目前世界范围内三大滑模摊铺机厂商的具体情况后，首次选定并购进GP2600型滑模摊铺机.在金阳新区三个月的施工中，通过10公里道路工程的施工实践，取得了良好的社会效益和经济效益。

在我司工程技术人员的共同努力下，《水泥混凝土路面滑模摊铺机引进及施工工艺》科技成果于2002年通过集团公司评定验收.在施工过程中通过不断总结和提高，形成本工法.二、工法特点1、速度快、效率高。

施工中只要供料和辅助工作能及时跟上，可保持高速连续作业，最高生产速度可达3m/min。

2、整平效果好。

路面宽度在9.75米以内可一次成型。

3、整机性能好，适用能力强.该机为全电脑自动控制,其工序作业均连续而有序。

滑模摊铺混凝土路面施工方案一、施工概述二、施工工艺1.前期准备（1）设计路面结构，确定路面的设计强度等级和厚度；（2）清理施工区域，检查周围环境是否符合施工要求，如有需要，进行临时交通控制；（3）准备施工材料和设备，包括混凝土、振捣器、滑模模具等；（4）组织人员，明确各岗位责任，确保施工安全。

2.基础处理（1）检查基础情况，确保基础面平整，无明显隆起、凹槽等缺陷；（2）如有需要，修复基础缺陷，如填补凹槽、修复裂缝等；（3）对基础面进行清洁处理，确保无杂物、尘土等。

3.模具制作（1）根据设计要求，制作滑模模具，包括模具的尺寸、形状及厚度；（2）检查模具的安装、连接等情况，确保模具的稳定性；（3）根据需要，进行模具的涂油处理，以减少混凝土与模具之间的粘附。

4.混凝土搅拌与输送（1）根据设计要求，配制混凝土配合比，确保混凝土的强度、稳定性；（2）启动混凝土搅拌机，将各组分按配合比要求加入搅拌机中进行搅拌；（3）将搅拌好的混凝土通过混凝土输送泵输送至施工现场。

5.滑模摊铺（1）调整混凝土输送泵的流量和速度，确保混凝土的稳定输送；（2）将混凝土从输送管道中均匀地倒入滑模模具中，确保混凝土与模具的接触完全；（3）通过振捣器对混凝土进行振捣，确保混凝土的密实度和均匀性；（4）移动滑模模具，进行连续的滑动摊铺，确保路面的平整度和均匀度。

6.养护（1）摊铺完成后，对混凝土路面进行养护，避免路面的干燥和开裂；（2）根据施工要求，进行湿养护或覆盖养护，保持路面湿润；（3）根据混凝土类型，确定养护时间，一般为7-14天。

三、施工要点1.选择合适的混凝土配合比，确保混凝土的强度、稳定性；2.调整混凝土输送泵的流量和速度，确保混凝土的均匀输送；3.对滑模模具进行涂油处理，减少混凝土与模具之间的粘附；4.在滑模摊铺过程中，注意调整振捣器的振动频率和振幅，确保混凝土的密实度；5.在摊铺完成后，及时进行养护工作，避免路面的干燥和开裂。

可编辑修改精选全文完整版水泥砼路面（滑模）施工工艺一、施工方案：采用水泥砼拌和楼集中拌和，大吨位自卸车为主辅以汽车式混凝土搅拌运输车进行运输，滑模摊铺机半幅一次铺筑的方案。

二、工原材料技术要求1、水泥（1）用于混凝土路面的水泥应采用水泥抗折强度不小于7.5Mpa、旋窑生产的525#硅酸盐水泥和普通水泥，其游离CaO含量应小于1%。

初凝时间不早于3小时，终凝时间不超过10小时。

（2）无论气温多高，散装水泥的出厂温度均应限制在55℃以内，混凝土搅拌时的水泥温度不得高于50℃。

（3）低温季节施工用的早强水泥应符合AASHTO M-85II型或IIA型，并应得到工程师的许可才能采用。

2、集料（1）粗集料：①粗集料按JTJ053-94标准方法试验，其级配应符合设计规定，最大粒径以30mm为宜。

粗集料中针片状含量应小于15%，超径含量不得大于5%，0.15mm的石粉含量不宜大于1%。

②粗集料按JTJ054-94标准方法测试的石料强度应等于或大于3级。

石料压碎值指标应小于16%。

③粗集料中硫化物及硫酸盐含量应小于1%，含泥量（冲洗法）应小于1%。

（2）细集料：①细集料应采用质地坚硬、耐久、洁净的天然砂。

其级配应符合下表I、II级配分区，细度模数为2.3～3.2，含泥量不得大于2%。

②细集料中硫化物及硫酸盐含量（折算SO3）应小于1%。

3、清洗集料、拌和及养生用水，不应含有影响混凝土质量的油、酸、碱、盐类有机物。

细集料标准级配范围表4、外掺剂（1）外掺剂应符合GB08076-1996中合格品或一等品的技术要求。

（2）外掺剂中不应含氯化钙。

（3）可在混合料中使用水溶液缓凝剂，其含水量应计入混合料的有效用水量中。

（4）引气剂、减水剂复合掺用时，应注意两者不致发生沉淀。

5、钢筋钢筋网、拉杆、传力杆、边缘钢筋以及角隅钢筋均须符合要求。

6、养护剂采用的养护剂品种及喷洒剂量应满足85%的保水率（72h）。

7、填缝板（1）预制填缝板的尺寸应符合设计图纸的要求，其允许误差：厚度为0～+2mm，高度为±12mm。

滑模摊铺现浇混凝土硬路肩施工工法滑模摊铺现浇混凝土硬路肩施工工法一、前言滑模摊铺现浇混凝土硬路肩施工工法是一种常用且高效的道路硬化工法，它能够快速地将混凝土铺装在路肩上，提高道路的承载能力和耐久性。

本文将对该施工工法进行全面的介绍，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等内容。

二、工法特点滑模摊铺现浇混凝土硬路肩施工工法具有以下特点：1. 施工速度快：采用滑模摊铺机进行施工，施工速度快，能够迅速完成大面积的道路硬化任务。

2. 施工质量高：滑模摊铺机具有较高的平整性和压实性，能够确保铺装混凝土的平整度和密实度。

3. 节约材料：采用预制模板进行滑模摊铺，能够减少混凝土的用量，提高材料的利用率。

4. 环保节能：施工过程中不需要焊接和熔化沥青，没有烟尘和噪音污染，对环境友好。

5. 施工工艺简单：相比传统的铺装工艺，滑模摊铺工法简单易学，能够降低施工难度和成本。

三、适应范围滑模摊铺现浇混凝土硬路肩施工工法适用于各种道路硬化工程，特别是在高速公路、高速铁路、重要公路和机场等大型交通工程中应用广泛。

它适用于各种地理和气候条件下进行施工，具有较强的适应性。

四、工艺原理滑模摊铺现浇混凝土硬路肩施工工法的工艺原理是通过滑模摊铺机将混凝土均匀地铺装在路肩上，然后采用振动棒和刮板进行初期整平和压实。

具体工艺步骤如下：1. 准备工作：清理路肩表面、安装模板和固定滑模摊铺机。

2.现场配制混凝土：按照设计配合比，将水泥、砂石、骨料和水进行搅拌，得到适宜的混凝土。

3. 混凝土装料：将混凝土装入滑模摊铺机的料斗，并通过输送装置将混凝土均匀地输送到摊铺滑道上。

4. 滑模摊铺：启动滑模摊铺机，通过振动模块将混凝土均匀地铺装在路肩上，同时进行初期整平。

5. 压实与养护：采用振动棒和刮板进行压实和整平，然后进行养护，以确保混凝土的密实性和强度发展。

五、施工工艺滑模摊铺现浇混凝土硬路肩施工工法的施工工艺分为准备工作、混凝土装料、滑模摊铺、压实与养护等阶段。

滑模式水泥混凝土摊铺机水泥混凝土路面施工方案方法滑模式水泥混凝土摊铺机水泥混凝土路面施工方案方法水泥混凝土摊铺机是将从搅拌输送车或自卸卡车中卸出的混合料，沿路基按给定的厚度、宽度及路型进行摊铺的机械。

滑模式摊铺机比轨模式摊铺机更高度集成化，整机性能好，操纵方便，生产效率高，但对原材料、混凝土拌和物的要求更严格，设备费用较高。

摊铺机施工程序：①安装边模；②设置传力杆；③混凝土的拌和与运送；④混凝土的摊铺和震捣；⑤接缝的设置；⑥表面整修；⑦混凝土的养生与填缝。

施工方法：1.边模的安装在摊铺混凝土前，应先安装两侧模板。

模板内侧应涂刷肥皂液、废机油或其他润滑剂，以便利拆模。

2.传力杆设置当两侧模板安装好后，即在需要设置传力杆的胀缝或缩缝位置上设置传力杆。

3.制备与运送混凝土混合科（1）混合料的制备（2）拌制混凝土：要准确掌握配合比，特别要严格控制用水量。

每天开始拌和前，应根据天气变化情况，测定砂、石材料的含水量，以调整拌制时的实际用水量。

每拌所用材料应过秤。

（3）运送：混合料用手推车、翻斗车或自卸汽车运送。

4.摊铺和震捣（1）人工摊铺及振捣：当运送混合料的车辆运达摊铺地点后，一般直接倒向安装好侧模的路槽内，并用人工找补均匀。

要注意防止出现离析现象。

（2）机械摊铺及振捣：振实工序的工作内容主要是用插入式振捣机组或弧形振动梁对摊铺整平后的混凝土进行振捣密实、均匀；使混凝土路面成形后获得尽可能高的抗折、抗压强度。

5.筑做接缝（1）胀缝，先浇筑胀缝一侧混凝土，取去胀缝模板后，再浇筑另一侧混凝土，钢筋支架浇在混凝土内。

（2）横向缩缝，即假缝。

用下列方法筑做。

①切缝法；②锯缝法。

③纵缝：筑做企口式纵缝，模板内壁做成凸指状。

拆模后，混凝土板侧面即形成凹槽；用设置拉杆时，模板在相应位置处要钻成圆孔，以便拉杆穿入。

浇筑另一侧混凝土前，应先在四槽壁上涂抹沥青。

接缝处理：（1）胀缝施工：胀缝应与混凝土路面中心线垂直，缝壁垂直于板面，宽度均匀一致，缝中不得有粘浆或坚硬杂物，相邻板的胀缝应设在同一横断面上。

目录一、工程概况二、施工准备三、原材料及配合比四、人员及施工机械设备五、主要施工工序六、施工方案七、特殊气候条件下施工八、质量、安全保证体系滑模摊铺水泥混凝土路面施工方案一、工程概况本合同段全长5.1km，其中混凝土路面长4.96km。

南戴河街区半幅宽12m，其他路段半幅宽10.5m，厚度0.24m。

采用C35#混凝土铺筑。

预计混凝土方量为1.2万m3。

南戴河街里按8m和4m分两幅进行摊铺，其他路段采用6.25m和4.25m 进行摊铺。

二、试验段的目的和意义试验路段分为试拌和试铺两个阶段，通过试验路段达到下述目的和意义：1、目的（1）通过试拌检验搅拌楼性能及确定合理搅拌工艺，检验适宜摊铺的搅拌楼搅拌和参数：上料速度，拌和容量，搅拌均匀所需时间，新拌混凝土坍落度，振动粘度系数，含气量，泌水性，VC值和生产使用的混凝土配合比等。

（2）通过试铺检验主要机械的性能和生产能力，检验辅助施工机械组配合理性，检验路面摊铺工艺和质量：模板架设固定方式或基准线设置方式，摊铺机械的适宜工作参数，包括：松铺高度，摊铺速度，振捣时间和频率，滚压遍数，中间和侧向拉杆置入情况等。

检验整套施工工艺流程。

（3）使工程技术及工作人员熟悉并掌握各自的操作要领。

（4）按施工工艺要求检验施工组织形式和人员编制。

（5）建立混凝土原材料，拌和物，路面铺筑全套技术性能检验手段，熟悉检验方法。

（6）检验通讯联络和生产高度指挥系统。

2、意义水泥混凝土路面是一种刚性高级路面，它具有强度高、稳定性好、耐疲劳、抗冲击、抗滑和环境适应性好等特点，因而国内外对水泥混凝土路面的修筑非常重视，使水泥混凝土路面得到很好的发展；特别是在高等级公路、重载交通路面得到更广泛的应用。

三、原材料及配合比1. 原材料（1）水泥路面混凝土用水泥，直接影响混凝土路面抗折强度，疲劳强度，体积稳定性和耐久性关键物理力学性质，我项目部采用浅野P.O42.5R散装普通硅酸盐水泥。

（2）外加剂我项目部使用高效减水剂SKD-1，水泥剂量的2%。
