KPX电动平车产品介绍

KP KPD系列电动平车说明书目录1、前言1、1KP系列电动平车（图1）1、2KPD系列电动平车（图2）2、型号及基本参数2，1型号表示方法2，2电动平车基本参数表3、结构简介3，1总布置和车架3，2车架轮对3，3传动装置3，4连接装置3，5导电装置4、电气控制4，1供电方式4，2电机4，3 电气控制系统5、安装使用说明6、润滑周期表7、随机技术文件1前言电动平车，是一种电动有轨厂内运输车辆。

它具有结构简单、使用方便、容易维护、承载能力大、污染少等优点。

广泛用于机器制造和冶金工厂，作为车间内部配合吊车运输重物过跨之用。

KP系列是卷线供电电动平车，以卷线筒供电。

KPD系列是36V低压轨道供电电动平车，以轨道滑触线供电。

KP、KPD系列电动平车高度低，台面加强，改型容易，维修方便。

KPD系列电动平车的低压36V供电，由于不用电缆，故安全不怕烫，不怕砸，不妨碍交叉运输，易实现遥控和自动化，可以在弯道、环行道甚至岔道上长距离运行，给厂区运输布置以很大方便。

2型号及基本参数2，1 型号表示方法KP - - |轨距代号1：1435 2：762 mm载重吨位KP：卷线式电动平车KPD：36V轨道供电电动平车2，2 基本参数（表1）表一：KP KPD系列电动平车参数表拖线式KP-6KP-10KP-16KP-25KP-40KP-63低压36V KPD-6KPD-10KPD-16KPD-25KPD-40KPD-63载重t61016254063长m 3.6444．85宽m22．22．4高mm550580620670790830离地间隙mm5570运行速度30m/min25m/min车轮直径400mm550mm轨距mm1435 6t，10t为1435，762两种轴距mm2000210025002600电机KP YZ 2.2Kw YZ 3.5Kw YZ 5Kw YZ7.5KW 电机KPD JDYP 2.2Kw JDYP 3.5Kw5KW7.5Kw 自重KP190021002800300042005800自重KPD220024003000320044006000外型尺寸 3.7*2.03 4.1*2.03 4.8*2.435*2.43推荐钢轨P24,P38P38P433结构简介3，1 总布置和车架KP系列电动平车见图1，由车架、传动装置、从动轮对、卷线筒、电气控制装备等组成。

轨道平车描述以及操作流程1 轨道平车简介轨道平车：是一种电动有轨厂内运输车辆，解决厂内跨度之间的产品运输。

又称轨道平车、过跨平车、台车、电动平车。

它具有结构简单、使用方便、容易维护、承载能力大、污染少等优点。

广泛用于机器制造和冶金工厂，作为车间内部配合吊车运输重物过跨之用。

KP 系列电动平车高度低，台面加强，改型容易，维修方便。

可分为kpc、kpj、kpt、kpd、kpx、kpdx系列。

KPC系列电动平车是安全滑触线供电式电动平车。

其是在轨道侧面开设地沟，地沟内安装安全滑触线，地沟上铺设有单面用铰链固定于地上的盖板。

电动平车运行时通过安装在平车上的地沟翻板装置，将盖板掀起，翻板装置内有同安全滑触线集电器联接的电缆。

电动平车通过后盖板自动放回地面。

能保证无轨车辆顺利通过。

地沟翻板滑触线型电动平车不受运行距离的限制。

2 轨道平车主要类别卷筒供电电动平车以电缆卷筒交流380V供电。

电缆卷筒为磁滞耦合式，确保电缆受力均匀不易拉坏。

交流380V给平车上YZ起重冶金用电机提供电力，电机拖动平车运行。

平车运行时电缆卷筒自动将电缆卷起或放出，受卷线筒供电长度影响，一般最大运行距离小于200m。

托缆供电式电动平车电缆的一端接在地面电源上，经过电缆滑车、牵引钢丝绳引入控制箱，再给平车上YZ电机提供电力，来拖动平车运行。

但运行距离不能太长，一般不能超过50m，太长容易缠绕电缆。

低压轨道供电电动平车低压轨道供电电动平车由于KPD 平车起动时流经轨道的起动电流非常大（达1000A），此时轨道末端有很大的电压降，造成单相电容电机起动困难，故单相KPD平车最大载重吨位为50吨，载重50吨以上时采用三相36V低压轨道供电，YZ 起重冶金用电机。

产品KPDZ既继承了KPD平车的优点又避免了原型号起动困难，运行距离短的缺点。

KPDZ平车以车载整流装置将轨道上的单相（或三相）交流36V整流成直流36V，拖动直流牵引电机使平车运行，直流电机与交流电机相比有不易烧损，起动力矩大，过载能力强的优点。

电动平车电动平车，车间过跨车是一种电动有轨厂内运输车辆，有结构简单、使用方便、维护容易、承载能力大、不污染环境的优点。

广泛用于机械制造和钢铁企业、造船业、汽车制造业，作为车间内配合行车运移重物过跨之用。

KPD系列是36V～24V低压轨道供电电动平车。

KPD系列电动平车高度降低、台面加强、改型容易、维护方便。

KPD系列电动平车的低压36V～24V轨道供电是总结在KPT系列基础上创造提升产品而设计的，不用电缆，安全，不妨碍交叉运输，实行遥控和自动化，可以在弯道、环行道甚至岔道上长距离运行，为厂区运输平面布置的合理化提供有利条件。

见图1二、型式、基础参数和尺寸：1、型式KPD系列电动平车型式按其台状况、供电方式分为四种，其表示方式见表1。

以上四种电动平车结构特点分析如下：1.1 24伏～36伏单相或三相供电钢板台面平车(KPD-□-□型)地面降压变压器，将380V电源降为24伏～36伏通到二根或三根轨道上(轨道兼做导电滑线)。

电动平车上的前后端各有两个或三个滑块将电流引到电动平车上的升压变压器，升压到380伏再供给电动平车之单相电容电动机或三相起重电机，拖动平车运行，台面为钢板。

见图21.2 24伏～36伏单相或三相供电铺轨台面电动平车(KPD-□-□型)这种电动平车系，电动平车的台面上加铺了钢轨9～12根。

见图32、KPD系列电动平车基本参数见表2：3、型号规格表示方法三、结构概述：3.1总布置和车架KPD系列电动平车总布置见图1，由车架、传动装置、从动轮对、连续缓冲装置，导电装置、电气设备组成。

传动装置的减速机为抱轴式，放于平车的一端，便于总成装拆和检视，使台面不必设检视空，使重物放置位置不受孔盖限制，且便于改装。

如台面加铺钢轨、木板、安装U形架，固定容器等。

车架是板架结构，由于采取横梁上的八点承载这种结构配合轮对上的扁担轴承座使平车台面的高度降低很多。

从而使平车更趋稳定、安全、便于装运。

操作方式用按钮开关随车操纵。

Kpx电动平车产品属性产品说明Product Description电动平车分蓄电池供电、低压供电。

高压供电。

蓄电池给直流牵引电机提供电力，直流电机拖动平车运行。

直流电机与交流电机相比有不易烧损，起动力矩大，过载能力强的优点。

平车具有更大的安全性能和机动性灵活性，能在弯道、道岔上行驶，运行距离不受限制，对轨道无绝缘要求，施工方便费用低廉。

蓄电池选用管状正极的牵引用蓄电池，大电流放电工况下仍保持长寿命。

该型号平车另购我公司生产的自动充电机时可实现无人值守充电。

同时我公司针对客户因使用多年，轨道绝缘老化而工作欠可靠的低压轨道供电平车提供旧车改造业务。

最大限度保护您的投资。

该型号平车可提供以下选装件，为客户进一步提高工作效率；▲免维护蓄电池▲进口无级调速电控，双速控制▲进口工业无线遥控名称电平车主要技术参数型号载重(t) 510 5 10 20 30 50 75 100台面尺寸(mm) 长3200 3600 3200 3600 4000 4500 5000 5800 6500宽1600 1600 2000 2000 2200 2200 2500 2500 2800高550 550 500 550 650 650 700 850 900速度(m/min) ~20-25 ~18-22电机功率(kw) 2.5 3.0 5 6.3 10蓄电池型号DG250规格212 ×140 ×335电压2v/ 只工作电压40 伏48 伏78 伏自重(t) 3.4 3.9 3.95 4.38 5.3 6.7 8.2 11.2 14.3轨距(mm) 762 1435备注：参数仅供参考，可根据客户需要定做非标产品。

新乡百分百机电有限公司是起重机及物料搬运产品的专业制造、服务供应和进出口商，致力于起重机及物料搬运技术的发展和研究，采用新理念，开发新产品，不断追求工业进步。

公司为客户提供自重轻、净空低、安全可靠、性能优良和运行高效的满足各种工况的起重机产品，使客户能够减少厂房投资，提高生产效率，减少日常维护，节省运营能源消耗，取得良好的投资回报。

新乡市百分百机电有限公司
KP系列无动力轨道平板车产品说明
KP系列平车是无动力轨道平板车，该系列平车适应恶劣工矿的起重冶金用，结构简单、安全可靠、价格经济、检修方便、轨道施工方便，是一套传统的轨道平板车选用方案。

手推车可以通过操作人员在平滑或者半平滑地面被推拉。

不需要叉车的牵引就可以操作。

这类轨道平车是通用的，而且可以为您的实际施工需求而量身定制。

无动力轨道平板车产品功能
1、载重运输：KP系列电动平车是专为运输而设计的产品，故其首要功能为运输；
2、转弯：KP系列电动平车自身配备有转向轮及转向控制，故可控制转向是其主要功能之一；
3、升降：KP系列电动平车可根据客户的需要增添液压、机械等升降装置，在原有的基础上达到升降的功能；
4、侧翻：KP系列电动平车可根据客户的需要增添液压、机械等侧翻装置，在原有的基础上达到侧翻的功能；
5、台面滚动：KP系列电动平车可根据客户的需要增添滚轮、滚轴等装置，在原有的基础上达到圆柱类工件翻转和平面类工件平滑移动功能；
6、其他功能：本车还可以根据客户的需要为客户独家定做、研发客户所需其他功能。

车架焊接的焊缝坡口形式尺寸应符合GB985和GB986的规定。

焊缝不得有裂纹、气孔、弧坑和夹渣等缺陷。

焊缝咬边深度不得大于0.5mm，咬边连续长度不得大于100mm，焊缝单边咬边总长不得超过该焊缝长度的10%，焊缝上的熔渣和两侧的飞溅物必须清除。

主要结构件焊缝的质量和检验按EN15085标准的CPC2焊缝质量等级同等要求执行。

2、传动装置过跨车传动部分主要由电动机、减速机，主、从动轮对等组成，减速器为硬齿面减速机（平车专用）；电机直接带动减速器，减速机直接用鼓齿联轴器将动力传动至主动车轮，使平车正常运行。

联轴器、传动轴等零件安全可靠。

各元件与主体联结牢靠。

过跨车减速机采用平车专用的硬齿面减速机，机械传动效率高、运行平稳、噪音低、安装维修方便、各级轴转动灵活，输入输出轴采用双层密封，中间轴采用“O”型密封圈。

3、过跨车蓄电池可以实现快速更换功能，且轨道电动平车配置电量显示表，电量显示表（控制板上）10段LED显示电量状态，放电80%时需有警示灯闪烁报警或蜂鸣器报警并将平车停机。

4、过跨车电机采用XQ系列冶金专用直流有刷电动机，额定电压48V,绝缘等级为：F 级，防护等级为：IP44.5、过跨车轴承采用洛阳轴承厂的优质产品。

6、过跨车车轮采用起重机专用车轮，车轮材料ZG55,整体淬火、车轮踏面和轮缘内侧硬度HB320-380，深度20mm，车轮为单轮缘；轴承座采用一个车轮两个轴承座，轴承座，采用QT400-10球墨铸铁，车轮装配好后，转动灵活。

7、车轴材料选用机械性能好的45#钢。

8、过跨车联轴器采用鼓型齿联轴器，材质为45#或40Cr锻造，齿面盐浴炉淬火，传动效率高，安装、维修方便，可以有效调整两轴的直线度，保证电动平车运行平稳。

9、过跨车电气采用直流过载保护装置和平滑加速起动、平缓减速停车，起动有力平稳，大大降底以往接触导电感性负载产生的火花，全部采用模块控制。

10、电气箱及操作系统设置在容易维护的两侧安全位置，控制箱内部要有线编号。

KPD低压轨道供电型电动平车主要技术参数1.承载能力：KPD低压轨道供电型电动平车的承载能力通常在1-500吨之间。

根据不同的需求，可以选择不同承载能力的电动平车。

2.轨道布局：根据需要，KPD低压轨道供电型电动平车可以采用直线轨道、弯曲轨道或环形轨道布局，以适应不同的工作场所。

3.供电方式：电动平车通过导电轨道供电，通常使用380V低压供电。

导电轨道通常安装在地面上，车辆在轨道上行驶时，通过接触器与轨道上的导电条相连接，实现电能的传输。

4.驱动方式：KPD低压轨道供电型电动平车通常采用直流驱动方式，可以通过电机控制系统实现前进、后退、停止和变速等功能。

5.控制系统：电动平车配备有先进的电机控制系统，可以控制车辆的驱动力、转向和速度等参数。

同时，还可以实现自动导航和避障功能，提高车辆的安全性和效率。

6.制动系统：电动平车配备有可靠的制动系统，包括手动制动和电动制动。

手动制动主要用于紧急情况下的制动，而电动制动可以通过电机控制系统实现对车辆的平稳制动。

7.安全保护：电动平车配备有多种安全保护装置，包括声光报警器、安全防护栏、急停开关和防撞装置等。

这些装置可以及时发现异常情况，保护人员和设备的安全。

8.操作方式：电动平车可以通过遥控器或控制台进行操作。

遥控器可以实现远程操作，提高操作灵活性；控制台可以实时监控车辆的状态，进行集中管理。

9.续航能力：KPD低压轨道供电型电动平车使用蓄电池作为能量源，续航能力通常在4-10小时之间，可以根据需要选择不同容量的蓄电池。

10.维护保养：电动平车需要定期进行维护保养，包括清洁轨道、检查电池、润滑驱动系统等。

及时的维修和保养可以延长电动平车的使用寿命，减少故障率。

总结：KPD低压轨道供电型电动平车是一种重要的物流设备，具有承载能力大、供电可靠、操作灵活、安全性高等特点。

通过合理选择不同的技术参数，可以满足不同的物料搬运需求。

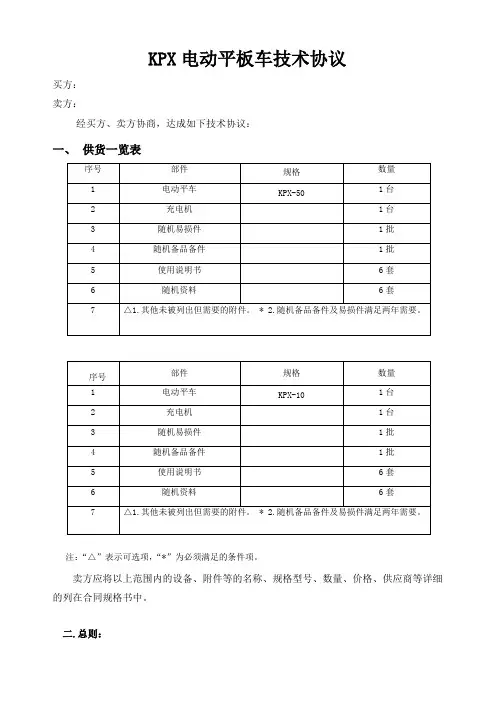

KPX电动平板车技术协议买方：卖方：经买方、卖方协商，达成如下技术协议：一、供货一览表注：“△”表示可选项，“*”为必须满足的条件项。

卖方应将以上范围内的设备、附件等的名称、规格型号、数量、价格、供应商等详细的列在合同规格书中。

二.总则：1. 电动平板车的设计与制造应满足：运行安全、设计先进、结构合理、操作简单、维修方便，其总体技术水平达到当今国内外同类产品的先进水平。

符合国标和现行行业标准。

厂家应负责设备的总体设计、制造、运输、安装、调试等工作。

2. 本技术规格书提出的是最低限度的技术要求，卖方应提供符合本技术规格书和工业标准的优质产品。

3. 如果卖方没有以书面形式对本规格书的条文提出异议，则意味卖方提供的设备能够符合本规格书的要求。

本设备技术规格书所使用的标准如与买方所执行的标准不一致时，取较高标准执行。

本设备规格书未尽事宜，由买卖双方协商确定。

本规范所提出的技术要求，并未对一切技术细节作出规定，未充分引述有关标准和规范的条文，供方应保证提供符合本规范要求和有关工业标准的优质产品，以保证设备的安全可靠运行。

三、遵循的标准及技术资料*3.1设计和制造标准：按中华人民共和国国家标准及相应的全国性行业标准或者国际通用标准进行设计制造，优选与国标ISO标准接轨的国家标准和通用技术标准。

适用标准包括但不仅限于以下清单所列标准：GB/T6127-92 电动平车技术条件GB/T7403.1-1996 牵引用铅酸蓄电池Q/WK3203,9203 冶金特种车辆技术条件GB/T700-88 碳素结构钢JB/ZQ4288 合金结构钢JB/ZQ40007-86 煅件通用技术条件JB/ZQ4000.5-86 铸件通用技术条件GB/T5675-88 灰铸铁分级GB247 钢板和钢带验收、包装及质量证明书的一般规定GB4457-4460 机械制图GB1800-1804 公差与配合GB/1182-1184 形状与位置公差GB3505 表面粗糙度GB1096-1099 键GB1564-1566 键GB3852 联轴器和键槽形式及尺寸GB272 滚动轴承的代号GB307 滚动轴承的公差与配合GB3092 火焰切割面质量技术要求Q/ZB75 机械加工通用技术条件GB/T13384-92 机电产品包装通用技术条件Q/ZB76 装配通用技术条件GB8923 涂装前钢材表面锈蚀等级和防锈等级JB/ZQ4000.10-86 涂装通用技术条件JB8 产品标牌GB191 包装、储运图示标志GB4879 防锈包装GB443 机械油GB985 所焊、手工电弧焊及气体保护焊缝坡口的基本型式与尺寸GB986 埋弧焊焊缝坡口的基本型号式与尺寸GB3177 光滑工作尺寸的检验GB5177 -85 碳钢焊条GB5676 一般工程用铸钢碳钢GB9286 色漆和清漆和漆膜的划格试验GB9439 灰铸铁件GB10095 渐开线圆柱齿轮精度GB2299 矿山、工程、起重运输机械产品涂装和安全标志*3.2 供方应提供下列设备质量证明书(1)产品合格证。

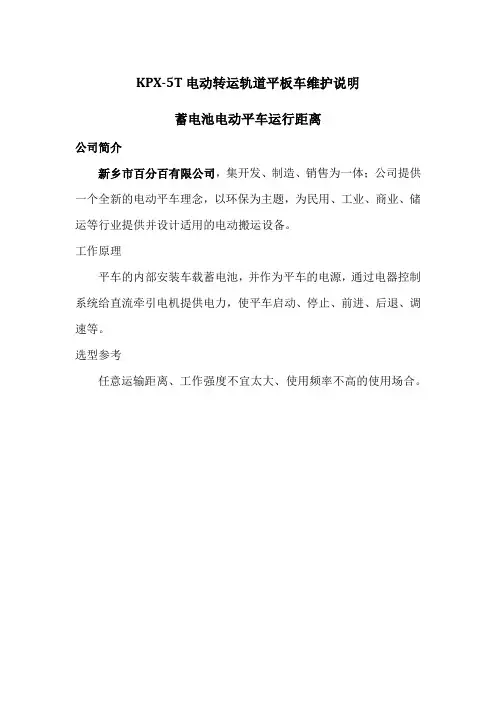

KPX-5T电动转运轨道平板车维护说明蓄电池电动平车运行距离公司简介新乡市百分百有限公司，集开发、制造、销售为一体；公司提供一个全新的电动平车理念，以环保为主题，为民用、工业、商业、储运等行业提供并设计适用的电动搬运设备。

工作原理平车的内部安装车载蓄电池，并作为平车的电源，通过电器控制系统给直流牵引电机提供电力，使平车启动、停止、前进、后退、调速等。

选型参考任意运输距离、工作强度不宜太大、使用频率不高的使用场合。

详细部件描述总体1、电动平车的钢板材质为：Q235-B2、该系列电动平车主要用于长距离轨道运输3、该系列电动平车承载能力强电机1、直流电机启动力矩大的优点2、直流电机能够满足电动平车的频繁启动的需要3、直流电机为免维护型减速机1、减速机的齿轮为硬齿面2、减速机的齿轮传动平稳3、减速机的安装非常方便蓄电池1、蓄电池的总电压为：DC48V2、蓄电池的充电时间短3、蓄电池的使用寿命长优势使用场合灵活，能够在S型轨道、弧形轨道以及易燃易爆及摆渡场合使用，同时也可以在平车上加装遇人自动停止、极限限位装置和液压升降系统等。

操作简单，在运输距离较远的情况下平车上可添加随车操作台，满足客户长距离运输，实现人性化设计。

蓄电池电动平车使用维护注意事项1、使用过程中采用遥控操作，应经常更换遥控器电池，以免造成控制器损坏。

如长时间不使用电动平车，请将遥控器钥匙拔出，以延长电池寿命。

2、如需拆卸蓄电池电源，在安装电动平车过程中一定要将蓄电池正负极接线柱固定牢固，否则将造成接触不良、烧坏蓄电池。

电动平车设备检验实施规定：1、电动平车制造完工，双方共同在乙方厂内对设备进行满载试验总体验收合格后出厂。

2、最终验收在电动平车交至甲方现场安装调试结束后进行，包括满载试验。

到厂卸货，落位由甲方负责。

电动平车售后服务1、在甲方现场的电动平车安装、调试、试车期间，乙方将派出能在二十四小时内决策问题的总代表常驻现场进行优质技术服务；电动平车通用技术要求（车架）1、电动平车焊缝上的熔渣和两侧的飞溅物必须清除。

KP KPD系列电动平车说明书目录1、前言1，1KP系列电动平车（图1）1，2KPD系列电动平车（图2）2、型号及基本参数2，1型号表示方法2，2电动平车基本参数表3、结构简介3，1总布置和车架3，2车架轮对3，3传动装置3，4连接装置3，5导电装置4、电气控制4，1供电方式4，2电机4，3 电气控制系统5、安装使用说明6、润滑周期表7、随机技术文件1前言电动平车，是一种电动有轨厂内运输车辆。

它具有结构简单、使用方便、容易维护、承载能力大、污染少等优点。

广泛用于机器制造和冶金工厂，作为车间内部配合吊车运输重物过跨之用。

KP系列是卷线供电电动平车，以卷线筒供电。

KPD系列是36V低压轨道供电电动平车，以轨道滑触线供电。

KP、KPD系列电动平车高度低，台面加强，改型容易，维修方便。

KPD系列电动平车的低压36V供电，由于不用电缆，故安全不怕烫，不怕砸，不妨碍交叉运输，易实现遥控和自动化，可以在弯道、环行道甚至岔道上长距离运行，给厂区运输布置以很大方便。

2型号及基本参数2，1 型号表示方法轨距代号1：1435 2：762 mm载重吨位KP：卷线式电动平车KPD：36V轨道供电电动平车2，2 基本参数（表1）表一：KP KPD系列电动平车参数表3结构简介3，1 总布置和车架KP系列电动平车见图1，由车架、传动装置、从动轮对、卷线筒、电气控制装备等组成。

KPD系列电动平车系在KP系列电动平车的基础上采取轮轴绝缘措施。

增加导电装置而成，见图2。

传动装置的减速机为抱轴式放于平车的一端，便于总成装拆和检修，因而台面不必开检修孔。

使重物放置不受孔盖限制。

并便于改装。

车架是用四根纵梁和若干横梁及盖板组成的框架结构，采取八点承载。

这种结构配合轮对上的扁担轴承座有效降低了台面高度。

操作方式为用按钮开关随车操纵。

KPD系列电动平车车轮和车轴是绝缘的，在两根轨道上前后各设一个导电装置，固定于横梁上，在轨道上滑动导电（图2）。

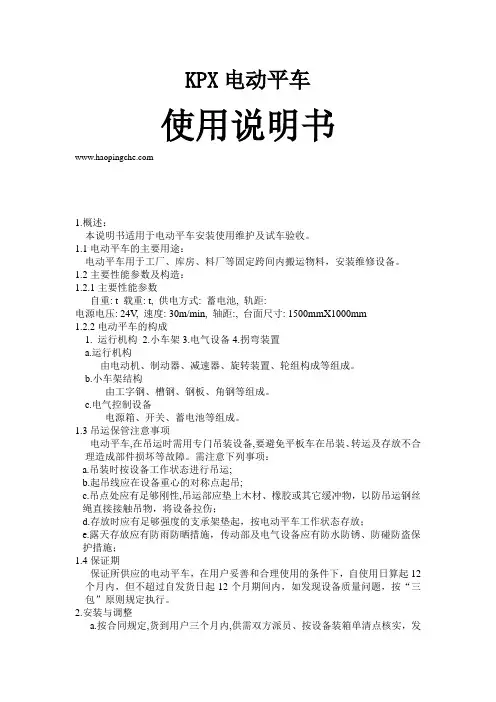

KPX电动平车使用说明书1.概述：本说明书适用于电动平车安装使用维护及试车验收。

1.1电动平车的主要用途：电动平车用于工厂、库房、料厂等固定跨间内搬运物料，安装维修设备。

1.2主要性能参数及构造：1.2.1主要性能参数自重: t 载重: t, 供电方式: 蓄电池, 轨距:电源电压: 24V, 速度: 30m/min, 轴距:, 台面尺寸: 1500mmX1000mm1.2.2电动平车的构成1. 运行机构2.小车架3.电气设备4.拐弯装置a.运行机构由电动机、制动器、减速器、旋转装置、轮组构成等组成。

b.小车架结构由工字钢、槽钢、钢板、角钢等组成。

c.电气控制设备电源箱、开关、蓄电池等组成。

1.3吊运保管注意事项电动平车,在吊运时需用专门吊装设备,要避免平板车在吊装、转运及存放不合理造成部件损坏等故障。

需注意下列事项：a.吊装时按设备工作状态进行吊运;b.起吊线应在设备重心的对称点起吊;c.吊点处应有足够刚性,吊运部应垫上木材、橡胶或其它缓冲物，以防吊运钢丝绳直接接触吊物，将设备拉伤；d.存放时应有足够强度的支承架垫起，按电动平车工作状态存放；e.露天存放应有防雨防晒措施，传动部及电气设备应有防水防锈、防碰防盗保护措施；1.4保证期保证所供应的电动平车，在用户妥善和合理使用的条件下，自使用日算起12个月内，但不超过自发货日起12个月期间内，如发现设备质量问题，按“三包”原则规定执行。

2.安装与调整a.按合同规定,货到用户三个月内,供需双方派员、按设备装箱单清点核实，发现问题及时处理，b.设备一般在地面组装,整体吊装。

检查好各项数据，如小车轨距等。

c.将电动平车放在两根平行且处于同一水平的轨道上;各项指标均应下列规定：(1)电动平车轨距K的极限偏差,不得超过△K≤±2m m。

在同一轴线的两个车轮偏斜方向相反。

同轨道上的所有车轮偏斜量不大于L/800，L为车轮端面上加工的基准圆直径。

(2).同一轴距下车轮的同位差不大于2mm.(3).润滑油能到达润滑。

KPD低压轨道平车驱动原理
作者：新乡市百分百机电有限公司
KP系列电动平车（轨道平车）主要是由由车架、传动装置（主动轮对）、被动轮对、电气控制等几部分组成。

车架是用四根纵梁和若干横梁及铺板板焊接而成成的框架结构，通常采用大型槽钢作为车架的纵、横梁，采取八点承载，车架受力均匀。

轮对上的扁担轴承座通过螺栓与车架连接，这种结构有效降低了台面高度。

电动平车前后各设一个连接挂钩，必要时可以牵引其他平车或被牵引。

平车两侧设置起吊孔便于吊运。

电动平车由电缆卷筒供电，KPX电动平车蓄电池组供电，KPD轨道平车由低压轨道供电，轮轴采取绝缘措施，增加导电装置而成，车上备有升压变压器。

提供的电能经电气系统控制平车前进或后退运行。

操作方式为用手持按钮盒步行随车操控。

主动轮对
车轮和车轴间设有绝缘套和绝缘的内外垫，绝缘套采用高机械性能的绝缘材料尼龙制成，车轮绝缘后就使 KPD系列电动平车能利用两根轨道作为两根导电轨。

车轴材料为45#钢调质，车轮材料采用55号优质铸钢，车轮表面淬火，轴承为双列向心球面滚子轴承，能自动补偿车架的变形偏差。

轮对通过扁担轴承座安装在车架横梁下，每侧用四个螺栓固定，这种结构有效降低了台面高度，侧向稳定性、轴承承载能力提高，车架受力有利。

KPJ、KPX平车则不须绝缘措施。

其结构与KPD相近。

KPD系列低压轨道电动平车是36V单相(三相)低压轨道供电电动平车，以轨道滑触线供电。

地面降压变压器控制柜将单相(三相)交流380V降压至单相(三相)36V，经轨道滑触线馈送给平车，再经车载升压变压器升压为单相(三相)交流380V。

给平车用单相电容电机提供电力(三相时为YZ起重冶金用电机)。

两项直流低压轨道电动平车案例图
两项直流低压轨道电动平车参数
由于轨道平车可以选用直流电器系统或者是交流电气系统，所以其型号也分为KPDZ两项直流低压电动轨道平车和KPDS三相交流低压电动轨道平车两种型号。

两种型号的供电原理大致上是一样的，但唯一的区别是它们一个是两相供电，另外一个是三相供电。

三相交流低压轨道电动平案例图
由于轨道供电平车不用电缆，故安全可靠、不怕烫，不怕砸，不妨碍交叉运输，易实现遥控和自动化，给厂区运输布置以很大方便。

但其轨道施工要求较高，须保证轨道绝缘，超过一定的运行距离时轨道应加铜排补偿线。

运行距离较长时还必须增加降压变压器个数。

由于KPD电动平车起动时流经轨道的起动电流非常大(达1000A)，此时轨道末端有很大的电压降，造成单相电容电机起动困难，故单相KPDZ平车设计载重一般小于50吨，载重50吨以上时采用三相交流36V 低压轨道供电，YZ起重冶金用电机。

三相交流低压轨道电动平参数
低压轨道电动平车顾名思义就以低压轨道供电方式，给电动平车电机提供电
力，并通过电气控制系统驱动车轮运行的设备，因现被应用广泛，进而，该设备的型号也是越来越多，所以，下边，为大家整理了该设备型号及相应的具体参数，希望对大家有所帮助。

以上就是为大家整理低压轨道电动平车有关型号及相应参数表，希望对大家进一步的了解有所帮助。

KP KPD系列电动平车说明书目录1、前言1，1KP系列电动平车（图1）1，2KPD系列电动平车（图2）2、型号及基本参数2，1型号表示方法2，2电动平车基本参数表3、结构简介3，1总布置和车架3，2车架轮对3，3传动装置3，4连接装置3，5导电装置4、电气控制4，1供电方式4，2电机4，3 电气控制系统5、安装使用说明6、润滑周期表7、随机技术文件1前言电动平车，是一种电动有轨厂内运输车辆。

它具有结构简单、使用方便、容易维护、承载能力大、污染少等优点。

广泛用于机器制造和冶金工厂，作为车间内部配合吊车运输重物过跨之用。

KP系列是卷线供电电动平车，以卷线筒供电。

KPD系列是36V 低压轨道供电电动平车，以轨道滑触线供电。

KP、KPD系列电动平车高度低，台面加强，改型容易，维修方便。

KPD系列电动平车的低压36V供电，由于不用电缆，故安全不怕烫，不怕砸，不妨碍交叉运输，易实现遥控和自动化，可以在弯道、环行道甚至岔道上长距离运行，给厂区运输布置以很大方便。

2型号及基本参数2，1 型号表示方法KP - - |轨距代号1：1435 2：762 mm载重吨位KP：卷线式电动平车KPD：36V轨道供电电动平车2，2 基本参数（表1）表一：KP KPD系列电动平车参数表拖线式KP-6 KP-10 KP-16 KP-25 KP-40 KP-63 低压36V KPD-6 KPD-10 KPD-16 KPD-25 KPD-40 KPD-63 载重t 6 10 16 25 40 63长 m 3.6 4 4 4．8 5宽 m 2 2．2 2．4高 mm 550 580 620 670 790 830离地间隙55 70mm运行速度30m/min 25m/min车轮直径400mm 550mm轨距 mm 1435 6t，10t为1435，762两种轴距 mm 2000 2100 2500 2600电机 KP YZ 2.2Kw YZ 3.5Kw YZ 5Kw YZ7.5KW 电机KPD JDYP 2.2Kw JDYP 3.5Kw 5KW 7.5Kw 自重 KP 1900 2100 2800 3000 4200 5800 自重 KPD 2200 2400 3000 3200 4400 6000 外型尺寸 3.7*2.03 4.1*2.03 4.8*2.43 5*2.43 推荐钢轨P24,P38 P38 P433结构简介3，1 总布置和车架KP系列电动平车见图1，由车架、传动装置、从动轮对、卷线筒、电气控制装备等组成。

KPD低压轨道供电电动平车安装使用KPD低压轨道供电电动平车又分为三相供电和两相供电两种，新乡百分百机电有限公司生产的三相低压轨道平车，是我公司成熟的电动平板车,也是目前大吨位载重最常使用,使用最方便的电动平车，
1、电动平车用正反停车按钮随车操作，应当在停车完毕后再反转，严禁快速调向。

2、新车空车往返10分钟以上，观察各部件正常后，再逐步加至额定载荷。

3、两轨轨面要高于车间地面8-10mm，两轨之间的内侧边应当留有轮沿槽，是平车顺利通过。

4、电动平车不可用大于平车额定车速的其他车辆牵引，以免电机超速运转。

5、两轨之间的电阻不小于10KΩ，为此，钢轨应做绝缘处理。

例如钢轨底部涂沥青、钢轨两侧填封沥青砂。

6、36V供电轨道实际电压应不大于42V平车在线路末端启动时应不小于32V
7、如为有缝轨道，钢轨接缝外应有3~5mm×45°倒角，以免和不倒棱的摩电块下棱面相碰。

8、电动平车初次使用时必须检查，使用过程中也应定期检查
该系列车标准车型参数：。

河南帕菲特KPD低压轨道电动平车的性能
KPD低压轨道电动平车是我公司热销产品之一，又分为三相供电和两相供电两种，图为我公司三相低压轨道平车，是我公司成熟的电动平板车,也是目前大吨位载重最常使用,使用最方便的电动平车，那小编今天就给大家介绍一下这款车的性能。

型号：KPD ,KPD-6，KPD-10，KPD-16，KPD-25,KPD-40，KPD-63，KPD-100
KPDS,KPDS-6,KPDS-10,KPDS-16，KPDS-25，KPDS-40，KPDS-63，KPDS-100，KPDS-160，KPDS-200
额定载重量（T）：6，10，16，25，40，63，100，160，200
台面尺寸（mm）：长L 3600 ,3600,4000，4500，4500，5000，5600，6300，8000，8200
宽B （mm): 2000 2000 2200 2200 2500 2500 2800 2800 2800
高H (mm): 550 550 600 650 700 850 900 1100 1250
运行速度：(m/min）30 30 30 30 25 25 20 20 20
轮距(mm): 2000 2200 2200 2500 2800 3200 3600 4500 4500
电源供电方式：单相380V降压到36V经升压变压器到单相交流380V
三相380V降压到36V经升压变压器到三相交流380V
吨位1－400吨可根据用户需求另行设计、制造。

可实现上坡、高温、升降、过沟、同步等多种功能。

以上就是KPD低压轨道电动平车的性能的相关参数。

KPX蓄电池供电系列电动平车技术参数表
应用特殊用途1、该平车具有对运行距离无限制等优点；2、KPDZ平车直流电机有启动平稳、启动力矩大、对减速机冲击小、电压低、使用寿命长等优点；
3、具有安全性和机动灵活性；
4、平车能够在S型轨道、弧形轨道及高温场合使用；
5、平车上可以加装液压升降、起重等系统;
6、若使用比较频繁，我备用一套蓄电池轮换使用。

新乡市百分百机电有限公司是一家集开发、设计、生产、销售及售后服务为一体的专业化电动平车、电动平板车、轨道平车、手动平板车、无动力平板车、矿用平板车、大型平板车生产公司。

公司拥有一支现代化的管理团队，凭借先进的管理方法和服务理念，依靠当地政府的人才、环境支持优势，已成为电动平车行业的知名企业。

低压直流电动平车KPDZ型所示电动平车带随车按钮操作，有操作平台KPDZ低压轨道电动平车KPDZ系列电动平车是36V低压轨道供电式电动平车，其工作原理是以轨道滑触线供电。

地面降压变压器控制柜将单相（三相）交流380V降压至单项（三相）36V的安全电压。

经行走轨道（馈电轨道滑触线）馈送给平车，再经车载整流为直流36V。

平车用直流电动机提供电力。

由于不用电缆，故安全可靠，不怕烫，不怕砸，不妨碍交叉运输，易实现遥控和自动化,可以在弯道、环行道甚至岔道上长距离运行，给厂区运输布置的合理化提供有利条件。

但其轨道施工要求高，必须保证轨道绝缘，超过一定的运行距离时轨道应加铜排补偿线。

运行距离较长时还必须增加降压变压器个数。

KPD(S)低压轨道供电电动平车主要技术参数型号KPDKPD-6KPD-10KPD-16KPD-25KPD-40KPD-63KDP-100KPDZKPDZ-6KPDS-10KPDZ-16KPDZ-25KPDZ-40KPDZ-63KDPZ-100KPDZ-160KDPZ-2额定载重量（t） 6 10 16 25 40 63 100 160 2 0 0台面尺寸(mm) 长L 3600 3600 4000 4500 5000 5600 6300 8000820 宽 B 2000 2000 2200 2200 2500 2500 2800 2800280 高H 550 550 600 650 700 850 900 1100125运行速度（m/min）30 30 30 30 25 25 20 202轮距A（mm）2000 2200 2200 2500 2800 3200 3600 4500 4 5 0 0轨内侧距C（mm）1435 1435 1435 1435 1435 1435 1650 2000 20 0 0车轮直径(mm) 400 400 400 500 500 600 700 700 7 0 0底部间隙（mm）50 50 50 60 60 60 60 70 7 0最小转弯半径30 35 50 55 60 80 100 1 0 0电动机型号/功率（KW）KPDJDYP-11-6 JDYP-12-6JDYP-21-6JDYP22-62.23.5 5 7.5KPDSXQ XQ XQ XQ XQ XQXQ2.23.7 5.5 7.5 11 2X7.52X11电源供电方式KPD 单相380V降压到36V经升压变压器到单相交流380V KPDZ 三相380V降压到36V经整流为直流36V推荐钢轨型号P24 P38 P43 QU80 QU100 车轮数量 4 4 4 4 8 8最大轮压（t） 1.91 3.21 4.87 7.5 11.5 16.9 27.6 22.8 2 8 . 5参考重量（t） 3.4 3.72 4.2 6 8.5 11.4 15.2 25.5 3 1 . 5说明：1）其轨距、台面尺寸、额定起重量可根据用户需求另行设计、制造。

KPX电动平车KPX系列供电电动平车是由蓄电瓶为动力的电动平车。

它比KPJ、KPD两个系列的电动平车具有更大的安全性能和机动性灵活性，能在弯道、道岔上行驶，可运行距离没有限制，对轨道没有绝缘要求，故施工方便费用低廉。

工作原理：它是由铅酸蓄电池储存、释放能源，在直流控制系统的调控下，由导线将电能输送到电机从而产生动力势能；将电能输送到声光警示灯从而产生内能及震波；将电能输送到电磁制动器从而产生电磁排斥，用以释放电机转轴。

电机转动的特点为高转速、低扭矩不足以让电动平车平稳行驶，变速箱的应用就显得尤为重要。

优点：对轨道铺设要求不高，按普通钢轨铺设方法即可使平车正常运行，特别使用于老轨道的利用，可不进行改造也可使用，并且不受运行距离的限制，可适应弯轨道运行的供电方式。

KPX 蓄电池供电电动平车主要技术参数型号KPX KPX-6 KPX-10 KPX-16 KPX-25 KPX-40 KPX-63 KPX-100 KPX-160 额定载重量（t） 6 10 16 25 40 63 100 160台面尺寸(mm) 长 L 3600 3600 4000 4500 5000 5600 6300 8000 宽 B 2000 2000 2200 2200 2500 2500 2800 2800 高 H 550 550 600 650 700 850 900 1150运行速度（m/min）30 30 30 30 25 25 20 20 轮距A（mm）2000 2000 2200 2500 2800 3200 3600 4500 轨内侧距C（mm） 1435 1435 1435 1435 1435 1435 1650 2000 车轮直径 (mm) 400 400 400 500 500 600 700 700 底部间隙（mm）50 50 50 60 60 60 60 70最小转弯半径30 35 50 55 60 80 100电机型号/功率（KW）XQ-2.2 XQ-3 XQ-5 XQ-6.3 XQ-6.3 2.2 3 5 6.3 2X6.3电源供电方式蓄电池型号D210 D330 D440容量/电压210Ah/48V 330Ah/48V 440Ah/48V推荐钢轨型号P24 P24 P38 P43 QU80 QU100 车轮数量 4 4 4 4 8 最大轮压（t） 2.2 3.3 5 7.5 11.5 18 27.5 22.8 参考重量（t） 4.26 4.6 4.95 6.9 9.1 12.08 15.9 26.6下面为大家介绍两种比较常用的KPX系列电动平车：1.KPX系列40t蓄电池供电轨道平车KPX系列40t蓄电池供电轨道平车是由蓄电池为动力的电动轨道平车。

Kpx-80t大吨位电动平车参数
作者：新乡百分百机电有限公司新乡百分百机电有限公司是一家致力于车间转运系统研发，生产，销售于一体的专业国际化公司。

新乡百分百机电有限公司是一家致力于车间转运系统研发，生产，销售于一体的专业国际化公司。

电动平车生产厂家新乡百分百机电有限公司生产的地爬车是起重机的辅助设备，解决了起重机在运行距离受限制，增加设备费用，吊装转运物料过程中存在安全隐患等问题。

新乡百分百机电有限公司是一家致力于车间转运系统研发，生产，销售于一体的专业国际化公司。

参数：
型号：kpx-80t
台面尺寸：6*2.6*0.8m（长宽高）
轮距：4.7m
运行速度：0-20m/min
电机功率：8kw
蓄电池容量：400ah
电压：72v
无轨电动平板车的操作规程有：运行中应缓慢进行，不准快速变换行进方向。

无轨平板车在运行过程中，禁止检查和清洁工作。

操作人员在工作前，必须检查道路上有无障碍物、电气线路和控制开关是否安全可靠。

无轨电动平板车必须鸣铃后才能平稳启动，并注意周围有无异常情况，随时做好停车准备.无轨平板车在大修后，必须经使用单位验收，符合安全要求后才准于使用。

在装运货物时，不准超载试用，物品堆放应均匀分布。
