钢网开口设计规范..

1.目的

本规范规定了本公司钢网外形，钢网标识，制作钢网使用的材料，钢网焊盘开口的工艺要求。

2.适用范围

本规范适用于钢网的设计和制作。

3.定义

钢网：亦称模板，是SMT印刷工序中，用来漏印焊膏或胶水的平板模具。

MARK点：为便于印刷时钢网和PCB准确对位设计的光学定位点。

4.详细内容

4.1材料和制作方法

4.1.1网框材料

钢网边框材料可选用空心铝框或实心铝框，网框边长根据PCB尺寸设定，网框的厚度为40±3mm.网框底部应平整，不平整度不可超过1.5mm。外协用网框规格，由工程师外协厂家商讨决定。

4.1.2钢片材料

钢片材料优选不锈钢板，其厚度为0.08-0.3(4-12MI1)o

4.1.3张网用的胶布，胶水

在钢网的底部，使用铝胶布覆盖钢片与丝网结合部位以及网框部分。在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必需用强度足够的胶水填充，所用的胶水应不与清洗钢网用的清洗溶剂起化学反应。4.1.4钢网制作方法

a一般采用激光切割的方法，切割后使用电抛光降低孔壁粗糙度。

b胶水钢网开口采用蚀刻开口法。

4.2钢网外形及标识的要求

4.2.1外形图

变更日期变更版本变更内容

称

文名

页次

第2页，共2页

4.2.2 钢网外形尺寸（单位：mm ）要求:

钢网类型 网框尺寸A 钢片尺寸B 胶布粘贴宽度C 网框厚度D 可印刷范围 小钢网 800*750±5 640*590±5 40±5 40*30+3 620*570+5 标准钢网 1000*750±5 840*590±5 40±5 40*30±3 820*570±5 大钢网

竭诚为您提供优质文档/双击可除

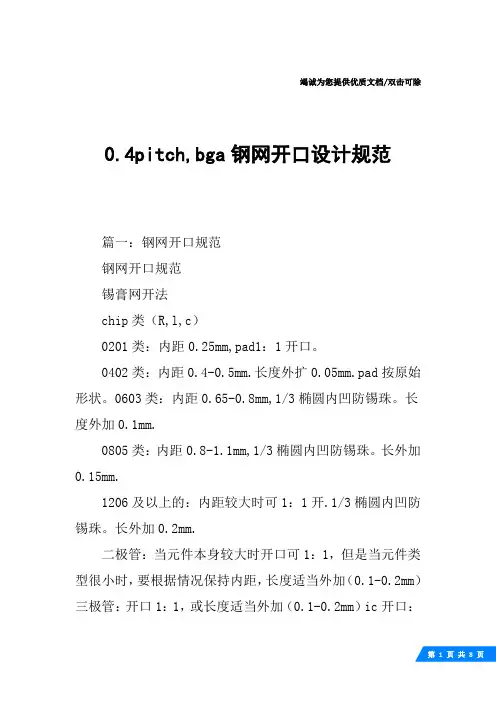

0.4pitch,bga钢网开口设计规范

篇一：钢网开口规范

钢网开口规范

锡膏网开法

chip类（R,l,c）

0201类：内距0.25mm,pad1：1开口。

0402类：内距0.4-0.5mm.长度外扩0.05mm.pad按原始形状。0603类：内距0.65-0.8mm,1/3椭圆内凹防锡珠。长度外加0.1mm.

0805类：内距0.8-1.1mm,1/3椭圆内凹防锡珠。长外加0.15mm.

1206及以上的：内距较大时可1：1开.1/3椭圆内凹防锡珠。长外加0.2mm.

二极管：当元件本身较大时开口可1：1，但是当元件类型很小时，要根据情况保持内距，长度适当外加（0.1-0.2mm）三极管：开口1：1，或长度适当外加（0.1-0.2mm）ic开口：

0.4ph:w=0.

185mm.l内切0.1mm,外加

0.15mm.(ic,qFp)0.5ph:w=0.22mm.l内切0.1mm.外加

0.15mm.(qFp/qFn)l外加0.15mm，不内切。（ic）0.65ph：w=0.28-0.32mm.l外加0.15-0.2mm.，

0.8ph:w=0.38-0.42mm.l外加0.15-0.2mm.

1.0ph:w=0.50-0.55mm.l外加0.15-0.2mm.

1.27ph:w=0.60-0.70mm.l外加0.2mm.

plcc:宽度1：1.长外加0.2mm.

接地开法：面积开60%-70%。大于1.2mm的架筋分割。筋宽为0.3mm.，当接地面积很大时，可开“井”字型，此时的筋要用0.40mm

SMT钢网制作规范

1 目的

xxxx。

2 适用范围

xxxx。

3钢网开口设计规范

3.1 开口锥度

注：W1 为印刷面开口尺寸，W2 为非印刷面开口尺寸，T 为钢片厚度。

3.1.1 0.10mm 厚钢片：标准开口锥度: 0.005mm, 范围: 0.005~0.010mm 间；

3.1.2 0.12mm 厚钢片：标准开口锥度: 0.008mm, 范围: 0.005~0.012mm 间；

3.1.3 0.15mm 厚钢片：标准开口锥度: 0.01mm, 范围: 0.008~0.015mm 间；

3.1.4 0.18mm 厚钢片：标准开口锥度: 0.012mm, 范围: 0.008~0.017mm 间；

3.1.5 0.20mm 厚钢片及以上：标准开口锥度: 0.015mm, 范围: 0.01~0.02mm间；

3.2 元器件开孔要求规范

3.2.1 VLC6045：焊盘内切0.5MM,焊盘三分开孔，中间开孔宽度2.0MM，两边对称开孔,

间距0.2MM；

3.2.2 VLP8065：焊盘内切0.35MM,焊盘三分开孔，间距0.25MM；

3.2.3 SLF-D12.5L7.5：焊盘三分开孔，中间开孔宽度2.5MM，两边对称开孔,间距0.3MM。局部加厚钢网面,钢网厚度要求为0.12MM,加厚范围为焊盘周边增加0.8MM，焊盘三分开孔，中间开孔宽度2.5MM，两边对称开孔,间距0.3MM；

3.2.4 TFBGA169-1418-0.5：开边直径0.3MM的方孔,白框内半弧形状的圆点也需要开孔；

3.2.5 PDS4200H：大焊盘内切1.5MM外切0.2MM，左右两边外切0.4MM,中间开T字形，在0.7MM处下方中间保留1.5 MM。引脚内切0.3MM,中心保留1MM；

开钢网规则

SMT工艺资料 1

SMT模板制作规范

一．网框

二．钢片厚度

三．MARK点刻法

四．开口通用规则

五．开口方式

六．补充裸铜板及无铅钢网一般开孔原则

2

一．网框

常用网框分为机印网框和手印网框两种：

1. 机印网框有: 29”x29”23”x23”

650mmx550mm 600x550mm 580x800mm 等等

备注:印刷机的型号不一样，对应网框的大小要求也会不一样, 所以具体机印网框的大小要视印刷机的情况而定;

2. 手印网框有: 450mmx550mm 420mmx520mm

370mmx470mm 200mmx300mm 等等

备注:手印网框的选择,根据手印台的大小不同而不同,以及要适合于产品的印刷要求.

3

二．钢片

1. 钢片厚度的选择

1）常用钢片厚度可选择0.1mm-0.3mm，微孔切割钢片厚度可选择

0.03~0.08mm.

2）为保证足够的锡浆/胶水量及保证焊接质量，常用推荐钢片厚度为：

印胶网为0.18mm-0.2mm, 印锡网为0.1mm-0.15mm;

3）如有重要器件（如QFP 、0201、0402、BGA等元件），为保证

印锡量和焊接质量，印锡网钢片厚度请参照附表(一).

2. 钢片尺寸

为保证钢网有足够的张力和良好的平整度，通常建议钢片边缘距网框

内侧保留有20～30mm.

三．MARK点刻法

视客户的印刷机而定，有印刷面半刻，非印刷面半刻，两面半刻，全刻透封黑胶和全刻透不封黑胶。

目前常用印刷机型见附表（三）

4

四．有铅锡膏开口通用规则

1、测试点,单独焊盘、螺丝孔,插装焊盘，若客户无特殊说明则不开口；如果开孔，则插装焊盘、螺丝孔在客户无特殊要求情况下，要求避通

SMT钢网制作资料

一、网框

二、绷网及贴片方式

三、钢片厚度选择

四、字符

五、开口方式

2):23”*23”

3):650*550MM

4):470*370MM

不同印刷机对应的网框大小见附表

二、绷网及贴片

1.绷网：

A.丝网种类： a:)聚脂网

B.丝网目数： 90~100目

C.粘网胶水： a:)G18 b:)AB胶

D丝网张力： 36~40N.CM

2贴片：

A.钢片后处理： a:)激光切割 b:)孔壁抛光 c:)表面抛光

B.贴片胶水 a:)AB胶 b:)H2 c:)G18+保护胶

C.保护胶带 a:)UV胶带

D.网板张力 40~50 N.CM

三、钢片：

1）钢片厚度：

A）为保证有足够的锡浆/胶水及焊接质量，常用推荐钢片厚度为：

a)印锡网为0.15m m

b)印胶网为0.2mm

c)如有重要器件（PLCC、SOIC、SOJ、BGA、QFP）为保证印浆量和焊接质量，

一般来说由0201CHIP 、IC、QFP的PITCH来决定：

PITCH≤0.4MM或0201CHIP T≤0.12MM；PITCH＞0.4MM T＞0.12MM 2）钢片尺寸：

为保证钢网有足够的张力和良好的平整度，钢片尺寸大小,详见笫七部分中的《切割钢片尺寸确定》.

四、字符：

为能方便钢网适合生产的机型和使用状况以及与客户之间的沟通，通常建议在钢网上

刻上下面的字符号：

MODEL:（客户型号）

P/C:（本公司编号）

TH:（钢网厚度）

DATE:（生产日期）年-月-日

五．开口方式

I．锡浆网

〈I〉喷锡PCB、沉金PCB开口设计

1．CHIP元件的开口设计

V型方式

钢网制作及开制钢网规范.txt∞-一人行,必会发情二人行,必会激情三人行,必有奸情就不会被珍惜。真实的女孩不完美，完美的女孩不真实。得之坦然，失之淡然，顺其自然，争其必然。钢网制作及开制钢网规范

一．网框

印刷机的大小不一样，对网框的大小要求也会不一样，所以具体网框的大小要视印刷机的情况而定。常用网框推荐型号：

370×470mm、400×500mm、600×550mm 、 650×550mm 、23″×23″、29″×29″

二．钢片

1. 钢片厚度 (厚度可用0.1mm-0.3mm)

（１）为保证足够的锡浆/胶水量及焊接质量，常用推荐钢片厚度为：印胶网为0.2mm, 印锡网为0.15mm;

（２）如有重要器件（如QFP 、CSP、0402、0201、COB等元件），为保证印锡量和焊接质量，印锡网钢片厚度的選擇較重要。

2. 钢片尺寸

为保证钢网有足够的张力和良好的平整度，通常建议钢片距网框内侧保留有20～30mm.

三．MARK点刻法视客户的印刷机而定，有印刷面半刻，非印刷面半刻，两面半刻，全刻透封黑胶和全刻透不封黑胶。

四．字符

为能方便区分钢网适合生产的机型、使用状况以及与客户之间的沟通，通常建议在钢网上刻以下字符：客户型号（MODEL）、本厂编号（P/C）、钢片厚度（T）、生产日期（DATE）

五．开口通用规则

１. 测试点,单独焊盘,客户无特殊说明则不开口。

２. 中文字客户无特殊要求不刻。

六．开口方式

(一) 印刷锡浆网

１Chip料元件的开口设计

(１) 封装为0402的焊盘开口1:1;

(２) 封装为0603及0603以上的CHIP元件。

SMT钢网开孔规范(锡膏+红胶)

移6-8mil，内切4-6mil。焊盘宽度1：1开孔，长度外加8-12mil，裸铜板宽度加4mil。内距各内切4-6mil。

对于无铅锡膏开口规范，不同元件的开孔形状内距、开孔PAD、焊盘大小等都有不同的规定。例如，对于0402元件，当内距S小于16时，S等于16，当16小于S小于18时，内距为1:1，当S大于18时，S等于18.对于其他元件如0603、0805和1206及以上的元件、二极管、高电容、电晶体、单排连接器、四脚晶振类、五脚IC、大电感和排阻排容等，也都有各自的规定。需要注意的是，对于某些元件，如引脚可外括4-6mil，固定脚需要用0.3线宽做架桥处理等，都需要特别注意。

1.PCB尺寸规范

PCB四个角的宽度为16mil，长度外加8mil。如果四个角较大，则需要相应缩小并向两边外移缩小的二分之一。

宽度开7.2mil，长度可外扩4-6mil。

宽度开8.8-9.2mil，长度可外扩6-8mil，开金手指状。

宽度开12-13mil，长度可外扩6-10mil，开金手指状。

宽度开16-17mil，长度可外扩8-10mil。

宽度开20-22mil，长度可外扩8-10mil。

宽度开24-27mil，长度可外扩8-12mil。

宽度开7.2mil，内切0.4pitch4mil，外扩4mil。如果长度超过15.7mil80mil，则只内切，不外扩。QFP 0.5pitch。

宽度开8.8-9.0mil，内切4mil，外加4-6mil。0.65pitch宽度开12-12.5mil，长度内切25.6mil，外扩6-8mil。0.4pitch宽度同上，内切4-6mil，外拉15.7mil6-8mil。QFN BGA 0.5pitch 宽度同上，内切6-8mil，外加19.7mil6-10mil。宽度同上，同切6-8mil，外加0.65pitch8-12mil。25.6mil0.4pitch15.7mil直径开8.8mil。0.5pitch直径开12mil。

公司管理文件钢网设计规范

文件编号：秘密等级：发抄送至：

送：

发出部门：总页数：11

附件：

颁发日期：主题词

版本号：

编制：

审核：

批准：

文件分发淸单

文件更改历史

第1頁共11頁

1.目的 (3)

2.适用范围 (3)

3.职责 (3)

4.定义（术语解释） (3)

5.钢网制作要求 (4)

5.1开孔原则 (4)

5.2钢网的制作要求 (4)

6.钢网的开孔设计要求 (5)

6. 1 CHlP类器件开孔设计 (5)

6. 2固态电容,袒电容类器件开孔设计 (6)

6. 3排阻类开孔设计叱 (6)

6. 4晶振类器件开孔设计 (7)

6. 5 SOT类器件开孔设计 (7)

6. 6SOP, QFP类器件开孔设计 (8)

6. 7 QFN类器件开孔设计 (9)

6. 8 BGA类器件开孔设计 (10)

6. 9 PLCC器件开孔设计 (10)

7.其他器件开孔设计要求 (11)

&特殊器件开孔设计要求........................................ U 9.结束 (11)

1•目的

为了规范钢网开孔设汁、制作和验收，保证质量。

2.适用范围

本规范适用于研发中心所有单板的钢网设汁、制作和验收，钢网供应商对我司产品单板钢网制作的设计参考。

3.职责

工艺设计工程师：负责制作并修订本文件，负责钢网的开孔设讣，及提供制作要求.

4 .定义（术语解释）

4.1开孔

钢网上开的信道

4.2宽厚比和面积比

宽厚比二开孔的宽度/钢网的厚度

而枳比二开孔底而积/开孔孔壁面积

4.3丝网

薄片外围张紧的聚合物材质或不锈钢材质丝网，它的作用是保持薄片处于平直有力的状态。丝网处于薄片和框架之间并将两者连接起来。

一、二

、

范

围

三、

印刷格式：PCB外形居中，550x650时PCB边长对钢网长边。

①有0.5间距的BGA用0.08MM、0.10MM、0.12MM； ②有0.4间距BGA用0.08MM、0.10MM；

备注：钢片的厚度要根据产品的实际情况选用。

建立开网规范，防止钢网开孔产生的品质问题。 SMT车间

加工类型：激光加电抛光

②29x29英寸40mmx 40mm无钻孔。（龙旗钢网默认为此外框）

焊盘过板孔: 避孔

MARK点: 需要正反面半刻，如距板边没有5mm，且必需再追加两个在板内的mark点。

钢片厚度：

③有01005小元件用0.08MM； ④其它情况均用0.12MM；

⑤有特殊要求时按邮件为准。

外框、型材规格: ①550*650MM/30*40mm

/模板厚度（T）Area Radio（面积比）：焊盘开孔面积/孔壁面积

Chip类: 附件要求优先，没有按照规范制作。

其他类: 附件要求优先，没有按照规范制作。

测试点 :一般不开

IC散热焊盘: 要开

1.模板开口一般设计标准应为：面积比≥0.66，宽深比≥1.66，当开口长度远大于其宽

2.通用规则：

3.两个相邻元件的边缘距离≥0.30MM,如小于0.30MM时须做分割处理

2.单个PAD不能大于3X4MM，超过的应用0.4~~0.5MM的线分割，分成的PAD≤2X2MM。

插件通孔: 一般不开

1、基本要求：

(PCB)型号:按邮件要求，无要求时请按Gerber文件的名称

资料 :一般有Gerber或PCB，多种资料时以PCB为准

钢网开网规范

度（如IC时），则需考虑其宽深比和面积比。(Aspect Radio(宽深比)；开孔宽度（W）

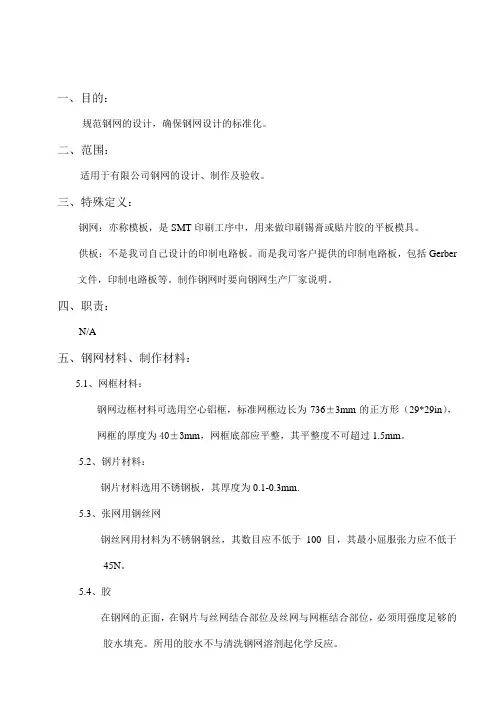

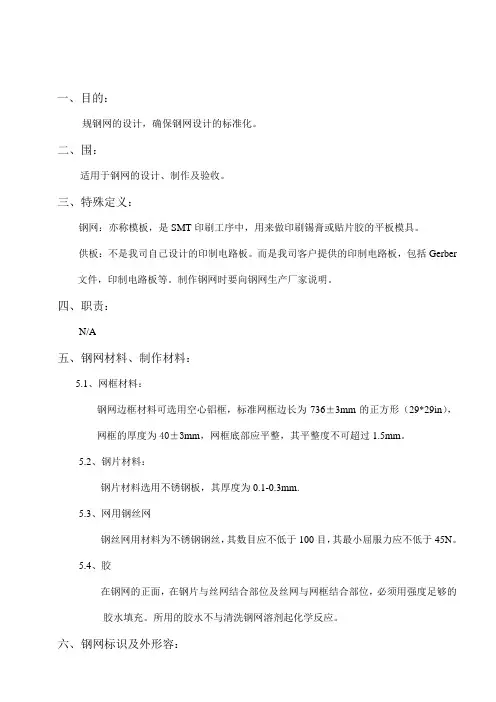

一、目的：

规范钢网的设计，确保钢网设计的标准化。

二、范围：

适用于有限公司钢网的设计、制作及验收。

三、特殊定义：

钢网：亦称模板，是SMT印刷工序中，用来做印刷锡膏或贴片胶的平板模具。

供板：不是我司自己设计的印制电路板。而是我司客户提供的印制电路板，包括Gerber 文件，印制电路板等。制作钢网时要向钢网生产厂家说明。

四、职责：

N/A

五、钢网材料、制作材料：

5.1、网框材料：

钢网边框材料可选用空心铝框，标准网框边长为736±3mm的正方形（29*29in），网框的厚度为40±3mm，网框底部应平整，其平整度不可超过1.5mm。

5.2、钢片材料：

钢片材料选用不锈钢板，其厚度为0.1-0.3mm.

5.3、张网用钢丝网

钢丝网用材料为不锈钢钢丝，其数目应不低于100目，其最小屈服张力应不低于

45N。

5.4、胶

在钢网的正面，在钢片与丝网结合部位及丝网与网框结合部位，必须用强度足够的

胶水填充。所用的胶水不与清洗钢网溶剂起化学反应。

一、二

、

范

围

三、

印刷格式：PCB外形居中，550x650时PCB边长对钢网长边。

①有0.5间距的BGA用0.08MM、0.10MM、0.12MM； ②有0.4间距BGA用0.08MM、0.10MM；

备注：钢片的厚度要根据产品的实际情况选用。

建立开网规范，防止钢网开孔产生的品质问题。 SMT车间

加工类型：激光加电抛光

②29x29英寸40mmx 40mm无钻孔。（龙旗钢网默认为此外框）

焊盘过板孔: 避孔

MARK点: 需要正反面半刻，如距板边没有5mm，且必需再追加两个在板内的mark点。

钢片厚度：

③有01005小元件用0.08MM； ④其它情况均用0.12MM；

⑤有特殊要求时按邮件为准。

外框、型材规格: ①550*650MM/30*40mm

/模板厚度（T）Area Radio（面积比）：焊盘开孔面积/孔壁面积

Chip类: 附件要求优先，没有按照规范制作。

其他类: 附件要求优先，没有按照规范制作。

测试点 :一般不开

IC散热焊盘: 要开

1.模板开口一般设计标准应为：面积比≥0.66，宽深比≥1.66，当开口长度远大于其宽

2.通用规则：

3.两个相邻元件的边缘距离≥0.30MM,如小于0.30MM时须做分割处理

2.单个PAD不能大于3X4MM，超过的应用0.4~~0.5MM的线分割，分成的PAD≤2X2MM。

插件通孔: 一般不开

1、基本要求：

(PCB)型号:按邮件要求，无要求时请按Gerber文件的名称

资料 :一般有Gerber或PCB，多种资料时以PCB为准

钢网开网规范

度（如IC时），则需考虑其宽深比和面积比。(Aspect Radio(宽深比)；开孔宽度（W）

开口规范

主题钢网开口数据

适用范围公司钢网制作开口规范有效期长期

分发部门

一、通用规则：

1、模板开口一般设计标准应为：面积比≥0.66，宽深比≥1.60，当开口长度远大于其宽度（如IC时），则需考虑其宽深比和面积比。(Aspect Radio(宽深比)；开孔宽度（W）/模板厚度（T）Area Radio（面积比）：焊盘开孔面积/孔壁面积)；

2、单个PAD不能大于3X4mm，超过的应用0.2~~0.5mm的线分割，分成的PAD≤2X2mm；

3、两个相邻元件的边缘距离≥0.25mm,如小于0.25mm时须做分割处理，(卡座、屏蔽罩外加安全距离0.30mm以上)；

4、天线焊盘,马达焊盘,金手指、金边，后焊孔及测试点无要求时，默认不用开孔,

5、总体的开口面积(钢网空的总和)需要标示在钢网上面.

6、板边对应钢网长边。

7、MARK点非印刷面半刻（即底面或PCB面半刻），数量最少刻对角4个,另外每小拼板如果有mark点也需要刻.

二、钢网字符标识.

按照厂家自行编号

三: 开口方式

序号零件原始PAD尺寸钢网开口尺寸说明(单位mm)

1 0201

1、封装为0201元件长外扩10%并四周倒R＝0.03mm的圆角，保持内距0.23mm

2 0402

1、大小1:1开，内距0.4mm（当间隙小于0.4mm时需外移至0.4mm；当间隙大于0.4mm时需内扩至0.4mm）

2、倒角梯形1/3

3 0603 1、内距内切或内加保持0.6mm

2、外三边加大10%

3、三角形防锡珠（无铅）

4 080

5 1、外三边加大10%

2、三角形防锡珠（无铅）
