水利工程制图习题1

装。

订。

线。

兰州资源环境职业技术学院 《水利工程制图》(A)卷答案
一、填空题。

（每空1分,共30分）
1、图形、实物
2、尺寸界线、尺寸线、尺寸起止符号、尺寸数字
3、长对正、高平齐、宽相等
4、辅助平面法
5、相交、交叉
6、叠加、切割
7、点划线、视图、剖视图 8、高程数值、绘图比例 9、底圆直径、锥高 10、实长、缩短
11、同心圆法、四圆心法
12、定形尺寸、定位尺寸、总体尺寸 13、积聚为一段斜线、缩小的类似形
二、作图题。

（共70 分）
1、（每题4分，共8分）
W W
X
AB 是 正平 线 GH 是 一般位置 线
2、（6点，共12分）
'')
''
3、相贯线。

（10分）
4、已知直线AB的两面投影，设直线AB上一点C将AB分成3：2，求C点的三面投影。

（10分）
5、画断面图。

（8分）
6、画三视图。

（12分）
7。

水利工程制图实训复习题1一、填空（每空2分，共60 分）1、若用1：20的比例画一张长为250cm的线段，则图上长度为mm。

2、7号字的高是mm。

3、计算机绘图系统中的图形设备包括、、、、、、、等，图形处理的软件有、和。

4、绘图程序设计一般可按顺序进行，即————、——。

5、渐变面是。

6、投影面平行面可分为、、三类。

7、扭面是。

8、半剖面图中视图部分与剖面图部分一般以线为分界线。

9、绘制水利工程图样时，应首先考虑便于读图，根据建筑物的结构特点，选用适当的表达方法，基本视图有平面图、剖视图、、、和，在绘制及时，按规定，图样中一般应使水流方向为或。

是将建筑物的部分结构用大于原图所采用的比例画出的图形。

二、作图题（共10 分）已知物体的两视图，补画第三视图及其正等测图三、作图题（共10分）补全下面剖面图中漏画的线条1、2、四、作图题（共10 分）已知两视图，补画第三视图1、2、五、简答题（共10 分）枢纽布置图的内容？参考答案一、填空1、1252、73、光笔鼠标操纵杆跟踪球图形输入板绘图机打印机基本图形软件功能图形软件应用图形软件4、给定图形图形数学处理编制计算与绘图程序上机调试修改5、圆形断面到方形断面的过渡段6、正平面水平面侧平面7、矩形断面到梯形断面的过渡段8、细点划线（对称线）9、立面图剖面图详图平面图剖视图自上而下从左到右详图二、三、四、1、2、五、1、枢纽所在地的地形、河流、水流方向和地理方位。

2、枢纽中建筑物的平面形状及各建筑物之间的位置关系。

3、建筑物与地面相交情况及填控方坡边线。

4、建筑物的主要高程及其它主要尺寸。

水利工程制图A 卷答案
二．填空题点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。

②点的正面投影与点的侧面投影的连线垂直于OZ轴。

③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。

2.三投影面体系中直线与投影面的相对位置有一般位置直线、投影面平行线和_投影面垂直线。

4．空间两直线的相对位置可分为平行、相交、交叉和垂直四种。

5．水利工程的兴建包括：勘测、规划、设计、施工、验收，等五部分。

三、根据图形要求判断填空
1．通过作图可知：左边两条平行直线可确定一平面，右边的平行线没有过该平面上的某一点，所以三条平行线不在同一平面。

2．（2）
3．不平行平行
四、做图题
2、（6点，共10分）
'')
''
3、（一条弧线，共10分）
4、（四棱台，共10分）。

水利工程制图与应用赛项模块一：水利工程识图一、单项选择题（每题1分，共60分）1.制图标准中规定A0图幅大小是A3图幅大小的（）。

A. 2倍B. 4倍C. 8倍D. 1/2倍2.在水利工程图样中，表示可见轮廓线采用（）线型。

A.粗实线B.细实线C.波浪线D.虚线3.制图国家标准规定，字体的号数，即字体的（）。

A.高度B.宽度C.长度D.角度4.下列比例当中表示放大比例的是（）A．1：1 B． 2：1 C.1：2 C.1：105.下列尺寸正确标注的图形是( )6.六个基本视图按投影关系配置，它们的名称（）。

A.只标注后视图B.只标注右视图C.都不标注D.不标注主视图7.六个基本视图自由配置时，按向视图标注，应（）。

A.只标注后视图的名称B.标出全部移位视图的名称C.都不标注名称D.不标注主视图的名称8.配置在投影方向上的移出断面，可省略（）的标注。

A.投影方向B.剖切位置C.断面图名称D.全部9.主视图画成剖视图时，应在（）上标注剖切位置和投影方向。

A.主视图B.俯视图或左视图C.后视图D.任意视图10.移出剖面在下列哪种情况下要全部标注（）。

A.按投影关系配置的剖面B.放在任意位置的对称剖面C.配置在剖切位置延长线上的剖面D.移出断面配置在图纸其他位置的,在断面上方应标注断面编号11.在剖视图中，被剖切但按不剖绘制的是（）。

A.构件上的支撑板. 筋板B.轴. 柱. 梁. 杆C.沿长方向剖切的闸墩和平行板面剖切的支撑板D.沿任意方向剖切的闸墩和支撑板12.能表示出物体左右和前后方位的投影图是（）。

A.主视图B.后视图C.左视图D.仰视图13.斜视图的标注中文字和字母都必须 ( )。

A.水平书写B.与投影方向垂直C.与投影方向平行D.任意书写14.局部视图与斜视图的实质区别是（）。

A.投影部位不同B.投影面不同C.投影方法不同D.画法不同15.已知物体的俯、左视图，选择错误的主视图是（）。

16.三视图属于哪一种基本形体。

2020智慧树，知到《水利工程制图》章节测试完整答案第一章单元测试1、单选题：制图标准中规定A3图幅的尺寸是297×420，A2图幅的尺寸是选项：A:420×594B:841×1189C:210×297D:594×841答案: 【420×594】2、单选题：制图标准规定，铅垂尺寸线上的尺寸数字字头方向是选项：A:任意B:向左C:向上D:保持字头向上的趋势答案: 【向左】3、单选题：分别用下列比例画同一个物体，画出图形最大的比例是选项：A:1:200B:1:50C:1:10D:1:100答案: 【1:10】4、单选题：图框线用下面哪种线型绘制选项：A:点画线B:粗实线C:细实线D:虚线答案: 【粗实线】5、单选题：在线性尺寸中尺寸数字200毫米代表选项：A:比例是1:200B:实际线段长是图上线段长的200倍 C:图上线段的长度是200毫米D:物体的实际尺寸是200毫米答案: 【物体的实际尺寸是200毫米】6、判断题：尺寸数字不可被任何图线和符号通过，当无法避免时，必须将图线或符号断开。

选项：A:错B:对答案: 【对】7、判断题：绘制图样时，无论是否装订，均应画出图框和标题栏。

选项：A:对B:错答案: 【对】8、判断题：图形与实物相对应的线性尺寸之比就是图样的比例。

选项：A:错B:对答案: 【对】9、判断题：《水利水电工程制图标准》规定，绘图时只能采用五种基本图幅。

选项：A:对B:错答案: 【错】10、判断题：直线连续小尺寸的中间部分无法画箭头时，可以用小圆点代替。

选项：A:对B:错答案: 【对】第二章单元测试1、单选题：能表示出物体左右和前后方位的投影图是( )。

选项：A:主视图B:左视图C:俯视图D:侧视图答案: 【俯视图】2、单选题：当直线与投影面平行时，该直线在投影面上的投影具有( )。

水利工程制图与应用赛项模块一：水利工程识图一、单项选择题（每题1分，共60分）1.标注直线段尺寸时，铅直尺寸线上的尺寸数字字头方向是（）。

A.向上B.向左C.向右D.任意2.制图标准规定尺寸线（）。

A.可以用轮廓线代替B.可以用轴线代替C.不能用任何图线代替D.可以用中心线代替3.绘制连接圆弧图时，应确定（）。

A.切点的位置B.连接圆弧的圆心C.先定圆心再定切点D.连接圆弧的大小4.平面图形的分析包括（）。

A.尺寸分析和线型分析B.线型分析和连接分析C.线段分析和连接分析D.尺寸分析和线段分析5.对圆弧标注半径尺寸时， ( )应由圆心引出，尺寸箭头指到圆弧上。

A.尺寸线B.尺寸界线C.尺寸数字D.尺寸箭头6.线性尺寸线终端形式有箭头和斜线两种形式，但在同一张图样中( )形式。

A.只能采用其中一种B.可以同时采用两种C.只能采用第一种D.只能采用第二种7.铅垂面的水平投影与X轴的夹角，反映了铅垂面与（）A.V面的倾角B.H面的倾角C.W面的倾角D. H面与W面的倾角8.一般位置平面内取点的方法是（）。

A.辅助素线法B.辅助圆法C.辅助直线法D.积聚性法9.体表面取点，应（）。

A.首先判定点所在面的位置B.直接画出助直线C.直接画出辅助圆线D.直接求点的投影10.不能用积聚性法取点的面是（）。

A.圆锥面B.特殊位置平面C.圆柱面D.特殊位置平面和圆柱面11.圆锥面上的点（）。

A.都必须用辅助圆法求B.都必须用辅助直线法求C.都必须作辅助线求D.在轮廓素线上时可直接求12.三视图采用的投影方法是（）。

A.斜投影法B.中心投影法C.多面正投影法D.单面投影法13.当直线、平面与投影面平行时，在该投影面上的投影具有（）。

A.积聚性B.真实性C.类似收缩性D.收缩性14.正投影法中，投影面、观察者、物体三者相对位置是（）。

A.人—面—物B.物—人—面C.人—物—面D.面—人—物15.三面投影体系中， H投影面展开的方向是（）。

水利工程制图理论考核试题(一)一、考核范围水利工程制图理论考核试题主要考察学生在水利工程制图方面的基本理论知识、制图技能和制图能力，包括水利工程制图的基本概念、制图方法、符号用法、制图规范等内容。

二、试题构成考核试题主要分为两个部分，其中第一部分为选择题，第二部分为主观题。

1. 选择题选择题主要考察学生对于水利工程制图基本概念、符号用法、制图规范等方面的掌握程度。

试题包括单选题和多选题两种形式，具体包括以下内容：（1）基本概念：例如水利工程制图的定义、分类、制图对象、制图目的，等等。

（2）符号用法：例如实线、虚线、点线、箭头的使用方式和含义，等等。

（3）制图规范：例如图幅的选取、标题的编写、比例尺、坐标系、符号的搭配等制图规范。

（4）制图技能：例如准确测量、绘制、标注和修订制图等技能操作。

2. 主观题主观题主要考查学生对于水利工程制图理论知识的理解和运用能力，试题形式包括论述题和计算题两种形式。

具体试题包括以下内容：（1）制图方法：例如平面图、立面图、剖面图等制图方法。

（2）使用软件：例如AutoCAD等计算机辅助绘图软件的使用方法和操作技巧。

（3）制图技巧：例如制图的比例尺变化、图形自相似性的处理以及标注与符号的结合等。

（4）水利工程制图标准：例如国家《水利水电工程制图标准》(GB/T 50137)等标准的熟练掌握和运用。

三、考核重点1. 制图基础知识的掌握：学生应具备较为扎实的制图基础知识，包括实线、虚线、点线、箭头的使用方法和含义，以及比例尺、坐标系等必备的制图知识。

2. 制图技能的实践能力：学生应具备制图技能的实践能力，包括准确测量、绘制、标注和修订制图等技能操作。

3. 制图规范的掌握：学生应熟悉制图规范的内容，包括图幅的选取、标题的编写、比例尺、坐标系、符号的搭配等制图规范，以此来保证制图的准确和标准化。

四、考核方法为了考查学生在水利工程制图方面的综合能力和实践能力，采用分级考核方式：1. 考试采用笔试的方式进行考试，包括选择题和主观题两部分，总分为100分。

第三届全国水利高职院校“楚天杯”技能大赛理论试题考核练习册（“水利工程CAD”项目分册）目录第一篇水利工程制图 (1)一选择题 (1)二判断题 (9)第二篇计算机绘图 (12)一选择题 (12)二判断题 (33)参考答案 (37)第一篇水利工程制图一选择题1.制图标准中规定A3图幅的尺寸是297×420，A2图幅的尺寸是（）。

A. 420×594B. 210×297C. 594×841D. 841×11892.制图标准规定，铅直尺寸线上的尺寸数字字头方向是（）。

A. 向上B. 向左C. 保持字头向上的趋势D. 任意3.制图标准中规定A0图幅大小是A3图幅大小的（）。

A. 2倍B. 4倍C. 8倍D. 1/2倍4.分别用下列比例画同一个物体，画出图形最大的比例是（）。

A. 1:100B. 1:10C. 1:50D. 1:2005.标题栏的外框线和内分格线分别用什么线型绘制（）。

A. 粗实线和细实线B. 细实线和粗实线C. 细实线和细实线D. 虚线和点画线6.制图标准中规定，不说明的情况下，标高、桩号及规划图的尺寸的单位是（）。

A. mB. mmC. cmD.以上均可7.在线性尺寸中尺寸数字200毫米代表（）。

A. 物体的实际尺寸是200毫米B. 图上线段的长度是200毫米C. 比例是1:200D. 实际线段长是图上线段长的200倍8.《水利水电工程制图标准》规定，尺寸起止符号必须采用箭头的是（）。

A. 弧长B. 半径C. 角度D. 以上都是9.投影线互相平行，且垂直于投影面的投影方法称为（）。

A. 斜投影B. 中心投影C. 正投影D. 平行投影10.在正投影中，当平面与投影面平行时，该平面在投影面上的投影为（）。

A. 点B. 直线C. 实形的平面D. 缩小的平面11.左视图的投影方向是（）。

A. 由前向后B. 由左向右C. 由右向左D. 由上向下12.为了在一张图纸上同时反应三个投影图，将三投影面展开，展开时规定（）不动。

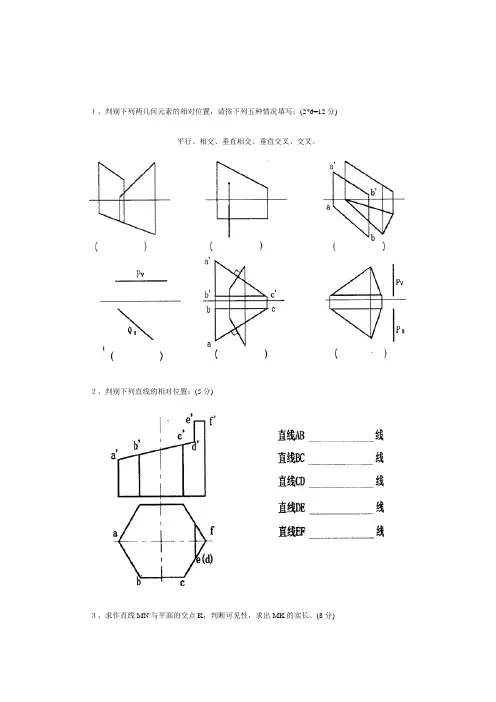

１、判别下列两几何元素的相对位置，请按下列五种情况填写：(2*6=12分)
平行、相交、垂直相交、垂直交叉、交叉。

２、判别下列直线的相对位置：(5分)
３、求作直线MN与平面的交点K，判断可见性，求出MK的实长。

(8分)
４、试完成圆柱体、圆锥体截交后的水平投影。

(2*6=12分)
５、求两立体表面的交线(找全所有特殊位置点，适当补充一般点)。

(10分)
６、补画视图中缺漏的图线。

(10)
７、作出该组合体的左视图。

(10分)
８、判别下列各图，正确的打“V”，错误的打“X(5分)”。

９、己知物体的主、俯视图，试选取适当剖切手段补其左视图，并标注该物体的尺寸(图中度量，取整)。

(10分)
１０、将A-A断面改为剖面图，并按工程要求补全扭面的素线与平面坡的示坡线。

(8分)
１１、已知土坝标准(横)断图、地形图和作图比例尺，试按标高投影原理作出土坝的平面图和沿坝轴线的地形断面图，(10分)
并按水工图表达方法画出每个坡面上的示坡线，标注坝顶和马道的高程。

第三届全国水利高职院校“楚天杯”技能大赛水利工程CAD第三届全国水利高职院校“楚天杯”技能大赛理论练习试题(补充)(“水利工程CAD”项目)第一篇水利工程制图一选择题1.图框线用下面哪种线型绘制()。

A. 粗实线B.细实线C. 点画线D. 虚线2.用1:500的比例画图,物体上1米长的线段应画()A. 500mmB. 5mmC. 2mmD. 10mm3.当直线与投影面平行时,该直线在投影面上的投影具有()。

A. 积聚性B. 真实性C. 类似性D. 平行性4.某三角形平面与V面倾斜,该平面的V面投影为()。

A. 平面的相似形B. 平面的类似形C. 平面的实形D. 一直线5.在绘制三视图时,物体的宽度规定为()。

A. X轴方向的尺寸B. Y轴方向的尺寸C. Z轴方向的尺寸D. 都不正确6.当直线垂直于V面时,则其在H面上的投影是()。

A. 一个点B. 缩短的直线C. 实长直线D. 倾斜直线7.左视图反应物体的()位置。

A. 左右上下B. 前后上下C. 前后左右D. 都不是8.当平面在V面上的投影为一条直线时,则平面与H面的位置关系是()。

A. 平行B. 倾斜C. 垂直D. 平行或倾斜9.剖面符号的线型()。

A. 只有斜线为粗实线B. 均为粗实线C. 只有斜线为细实线D. 均为细实线10.能够真实的表达空间物体的形状和大小,且度量性比较好、作图比较简便的是()。

A. 透视图B. 正投影图C. 轴测图D. 立体图11.左视图中,离正视图较近的一侧反应物体的方位是()。

A. 左方B. 右方C. 前方D. 后方12.《水利水电工程制图标准》规定,尺寸线()。

A. 可以用轮廓线代替B. 可以用轴线代替C. 不能用任何图线代替D. 可以用中心线代替13.特殊视图的名称()。

A. 可标注B. 必须标注C. 不必标注D. 可不标注14.半剖视图中视图部分与剖视部分的分界线是()。

A. 点画线B. 波浪线C. 粗实线D. 虚线15.假想用侧平剖切面将物体剖开,移去物体右边的部分,将剩余部分向投影面投影,并画出剖面符号的图形是()。

水利工程制图习题作业题一一、补全被截切圆锥的水平和侧面投影。

二、求作圆柱相贯线的正面投影。

三、补绘左视图。

四、把主视图改为全剖视图，并补绘左视图，材料为混凝土。

五、根据所给房屋图，完成下列问题：1、标出底层平面图中的定位轴线；2、给出窗的编号。

作业题二 一、 补全被截切棱柱的水平和侧面投影。

二、求作圆柱相贯线的正面投影。

三、补绘左视图。

四、把主视图改为全剖视图，并补绘左视图，材料为混凝土。

五、在高程为2m的地面上挖一基坑，坑底高程为-2m，坑底的大小、形状、各坡面坡度如图所示，求开挖线和坡面交线作业题三 三、补绘俯视图。

一 补全被截切圆柱的侧面投影。

二、求作圆柱相贯线的正面投影。

四、把主视图改为全剖视图，画在中间的位置，材料为砖。

五、在高程为1m的平地上筑大小二堤，堤顶高程及两侧边坡坡度如图所示，求坡脚线和坡面交线作业题四三、补绘左视图。

一 补全被截切四棱锥的水平和侧面投影。

二、求作圆柱相贯线的正面投影。

四、把主视图改为全剖视图，画在中间的位置，材料为砖。

五、根据所给房屋图，完成下列问题：1、标出底层平面图中的定位轴线；2、给出门窗的编号。

门厅洗手间洗手间办公室办公室会议室会议室M1底层平面图作业题五一 补全被截切圆柱的水平和侧面投影。

二、求作圆柱相贯线的正面投影。

三、补绘俯视图。

四、把主视图改为阶梯剖视图，画在中间的位置，并做正确标注，材料为砖。

五、下面是某房屋三层平面图，完成下列问题：1、标出定位轴线；2、注出客厅、厨房、卫生间标高（客厅标高5.6m，卫生间地面比其低30mm，厨房比其低20mm）。

作业题六三、补绘俯视图。

一 补全被截切棱柱的侧面投影。

二、求作圆柱相贯线的侧面投影。

四、把主视图改为半剖视图，并补绘左视图，材料为混凝土。

五、已知圆形平台和地面的高程，圆台坡面及斜引道两侧的坡面坡度均为1:1.5，求作坡脚线及坡面交线。

0.003.002.004.001.000.001053246作业题七 一 补全被截切半球的水平和侧面投影。

第一章单元测试1、单选题：制图标准中规定A3图幅的尺寸是297×420，A2图幅的尺寸是选项：A:841×1189B:594×841C:420×594D:210×297答案: 【420×594】2、单选题：制图标准规定，铅垂尺寸线上的尺寸数字字头方向是选项：A:向左B:向上C:任意D:保持字头向上的趋势答案: 【向左】3、单选题：分别用下列比例画同一个物体，画出图形最大的比例是选项：A:1:50B:1:100C:1:200D:1:10答案: 【1:10】4、单选题：图框线用下面哪种线型绘制选项：A:细实线B:点画线C:虚线D:粗实线答案: 【粗实线】5、单选题：在线性尺寸中尺寸数字200毫米代表选项：A:比例是1:200B:物体的实际尺寸是200毫米C:图上线段的长度是200毫米D:实际线段长是图上线段长的200倍答案: 【物体的实际尺寸是200毫米】6、判断题：尺寸数字不可被任何图线和符号通过，当无法避免时，必须将图线或符号断开。

选项：A:对B:错答案: 【对】7、判断题：绘制图样时，无论是否装订，均应画出图框和标题栏。

选项：A:错B:对答案: 【对】8、判断题：图形与实物相对应的线性尺寸之比就是图样的比例。

选项：A:对B:错答案: 【对】9、判断题：《水利水电工程制图标准》规定，绘图时只能采用五种基本图幅。

选项：A:对B:错答案: 【错】10、判断题：直线连续小尺寸的中间部分无法画箭头时，可以用小圆点代替。

选项：A:错B:对答案: 【对】第二章单元测试1、单选题：能表示出物体左右和前后方位的投影图是（）。

选项：A:俯视图B:主视图C:左视图D:侧视图答案: 【俯视图】2、单选题：当直线与投影面平行时，该直线在投影面上的投影具有（）。

选项：A:真实性B:类似性C:平行性D:积聚性答案: 【真实性】3、单选题：为了在一张图纸上同时反应三个投影图，将三投影面展开，展开时规定（）不动。
