水利工程制图-习题集(考试试卷A 卷答案)-文本

第一部分题目A类水利工程施工一、填空题1、施工导流的基本方法大体上可分为分段围堰法和全段围堰法两类。

2、用分段围堰法导流时，宣泄水流前期用束窄的原河道,后期可用底孔、坝体缺口或明槽等。

3、用全段围堰法导流时，宣泄水流通常用隧洞、明渠或涵管等。

4、围堰按使用的材料不同，可分为土石围堰、草土围堰、钢板桩格型围堰、混凝土围堰等。

5、围堰按与水流方向的相对位置，可以分为横向围堰和纵向围堰。

6、围堰按导流期间基坑淹没与否可分为过水围堰和不过水围堰两种。

7、混凝土围堰的形式有拱型混凝土围堰和重力式混凝土围堰。

8、土石过水围堰的下游面板及堰脚的加固保护措施有钢筋石笼护面和加筋护面、混凝土板护面。

9、解决围堰防冲的措施有抛石或柴排护底、上、下游转角处设导流墙。

10、土石围堰的拆除方法有挖土机开挖或爆破法。

11、导流时段的划分与河流的水文特征、水工建筑物的布置和形式、导流方案与施工进度有关。

12、截流的施工过程包括堤的进占、龙口范围的加固、合龙与闭气四项工作。

13、截流的基本方法有立堵法、平堵法两种。

14、土石坝施工，若坝身在汛前不可能达到拦洪高程时，可采用降低溢洪道高程、设置临时溢洪道、用临时断面挡水、临时坝面保护措施过水等措施。

15、基坑排水按排水时间及性质分基坑开挖前的初期排水与基坑开挖及建筑物施工过程的经常性排水。

16、经常性排水的水量来源包括围堰与基坑的渗水、降水、地基岩石冲洗、与混凝土养护用弃水。

17、经常性排水的方法有明沟排水与人工降低地下水位两大类。

18、人工降低地下水位按排水工作原理分为管井法、井点法两种。

19、井点法降低地下水位的设备，按其降深能力分轻型井点（浅井点）、深井点。

20、管井法是用重力作用排水，井点法还可附有重力或电渗排水的作用。

二、选择题1、分段围堰法河床束窄程度约在___B_____之间。

A、30%-45%B、40%-70%C、75%-85%2、缺口导流，高低缺口间的高差以不超过___B______为宜。

第一部分题目A类水利工程施工一、填空题1、施工导流的基本方法大体上可分为分段围堰法和全段围堰法两类。

2、用分段围堰法导流时，宣泄水流前期用束窄的原河道，后期可用底孔、坝体缺口或明槽等。

3、用全段围堰法导流时,宣泄水流通常用隧洞、明渠或涵管等。

4、围堰按使用的材料不同，可分为土石围堰、草土围堰、钢板桩格型围堰、混凝土围堰等。

5、围堰按与水流方向的相对位置，可以分为横向围堰和纵向围堰。

6、围堰按导流期间基坑淹没与否可分为过水围堰和不过水围堰两种.7、混凝土围堰的形式有拱型混凝土围堰和重力式混凝土围堰。

8、土石过水围堰的下游面板及堰脚的加固保护措施有钢筋石笼护面和加筋护面、混凝土板护面。

9、解决围堰防冲的措施有抛石或柴排护底、上、下游转角处设导流墙.10、土石围堰的拆除方法有挖土机开挖或爆破法。

11、导流时段的划分与河流的水文特征、水工建筑物的布置和形式、导流方案与施工进度有关。

12、截流的施工过程包括堤的进占、龙口范围的加固、合龙与闭气四项工作。

13、截流的基本方法有立堵法、平堵法两种。

14、土石坝施工，若坝身在汛前不可能达到拦洪高程时，可采用降低溢洪道高程、设置临时溢洪道、用临时断面挡水、临时坝面保护措施过水等措施。

15、基坑排水按排水时间及性质分基坑开挖前的初期排水与基坑开挖及建筑物施工过程的经常性排水。

16、经常性排水的水量来源包括围堰与基坑的渗水、降水、地基岩石冲洗、与混凝土养护用弃水。

17、经常性排水的方法有明沟排水与人工降低地下水位两大类。

18、人工降低地下水位按排水工作原理分为管井法、井点法两种.19、井点法降低地下水位的设备，按其降深能力分轻型井点（浅井点）、深井点.20、管井法是用重力作用排水，井点法还可附有重力或电渗排水的作用。

二、选择题1、分段围堰法河床束窄程度约在___B_____之间。

A、30%—45％B、40%—70%C、75%-85%2、缺口导流，高低缺口间的高差以不超过___B______为宜.A、3-5MB、4-6MC、7-9M3、导流隧洞进出口应与上下游水流相衔接，与河道主流的交角以__A__左右为宜。

水利工程CAD理论试题考核练习册第三届全国水利高职院校“楚天杯”技能大赛理论试题考核练习册（“水利工程CAD”项目分册）目录第一篇水利工程制图 (1)一选择题 (1)二判断题 (9)第二篇计算机绘图 (12)一选择题 (12)二判断题 (33)参考答案 (37)第一篇水利工程制图一选择题1.制图标准中规定A3图幅的尺寸是297×420，A2图幅的尺寸是（）。

A. 420×594B. 210×297C. 594×841D. 841×11892.制图标准规定，铅直尺寸线上的尺寸数字字头方向是（）。

A. 向上B. 向左C. 保持字头向上的趋势D. 任意3.制图标准中规定A0图幅大小是A3图幅大小的（）。

A. 2倍B. 4倍C. 8倍4.分别用下列比例画同一个物体，画出图形最大的比例是（）。

A. 1:100B. 1:10C. 1:50D. 1:2005.标题栏的外框线和内分格线分别用什么线型绘制（）。

A. 粗实线和细实线B. 细实线和粗实线C. 细实线和细实线D. 虚线和点画线6.制图标准中规定，不说明的情况下，标高、桩号及规划图的尺寸的单位是（）。

A. mB. mmC. cmD.以上均可7.在线性尺寸中尺寸数字200毫米代表（）。

A. 物体的实际尺寸是200毫米B. 图上线段的长度是200毫米C. 比例是1:200D. 实际线段长是图上线段长的200倍8.《水利水电工程制图标准》规定，尺寸起止符号必须采用箭头的是（）。

A. 弧长B. 半径C. 角度D. 以上都是9.投影线互相平行，且垂直于投影面的投影方法称为（）。

B. 中心投影C. 正投影D. 平行投影10.在正投影中，当平面与投影面平行时，该平面在投影面上的投影为（）。

A. 点B. 直线C. 实形的平面D. 缩小的平面11.左视图的投影方向是（）。

A. 由前向后B. 由左向右C. 由右向左D. 由上向下12.为了在一张图纸上同时反应三个投影图，将三投影面展开，展开时规定（）不动。

《水利工程制图》复习题一、选择题（每小题4分，共12分。

）1、如左下方图所示，平面ABC和直线DE相交，可见线段是：（）（A）1’k’（B）2’k’（C）不确定2、如下方中间图所示，直线AB和直线CD的相对位置：（）（A）相交（B）垂直相交（C）交叉（D）垂直交叉3、如右下方图所示，平面ABC和直线DE的相对位置：（）（A）垂直（B）不垂直（C）不确定（1）（2）（3）二、作图题（1）如图，画出后视图及A、C向视图。

（2）如图，画出开缺口圆锥的水平投影和侧面投影。

（3）如图，由两视图补第三视图。

（4）如图，作图示物体的正等测图。

（5）作出下面物体的1-1、2-2断面图。

（6）按1:10在图中量取大小，标注出形体的尺寸。

（12分）（7）如图按照1:200，完成各交线与示坡线。

（15分）参考答案一、选择题1、如左下方图所示，平面ABC和直线DE相交，可见线段是：（B）（A）1’k’（B）2’k’（C）不确定2、如下方中间图所示，直线AB和直线CD的相对位置：（C）（A）相交（B）垂直相交（C）交叉（D）垂直交叉3、如右下方图所示，平面ABC和直线DE的相对位置：（B）（A）垂直（B）不垂直（C）不确定（1）（2）（3）二、作图题（1）如图，画出后视图及A、C向视图。

（2）如图，画出开缺口圆锥的水平投影和侧面投影。

（3）如图，由两视图补第三视图。

（4）如图，作图示物体的正等测图。

（5）作出下面物体的1-1、2-2断面图。

（6）按1:10在图中量取大小，标注出形体的尺寸。

（7）如图按照1:200，完成各交线与示坡线。

系别：__________ 班次：____________ 姓名：___________ 学号：____________ 。

装。

订。

线。

兰州资源环境职业技术学院2011—2012学年第二学期《水利工程制图》期末考试试卷(A)注意：本试卷共五大题，总分 分，考试时间 分钟。

本试卷适用于 水利施工（ ）、（ ）、（ ）班， 水利工程（ ）、（ ）、（ ）班，六个班，共需印制 份。

．根据投射线的类型， 投影法可分为 和。

✌ 中心投影法 平行投影法 中部投影法 平行投影法  中央投影法 平行投影法  中心投影法 平面投影法根据投射线与投影面是否垂直，平行投影法又可分为和 。

✌．正面投影法 斜面投影法 ．正投影法 斜投影法 ．正投影法 斜面投影法．正面投影法 斜投影法． 是工程中应用最广泛的一种图示方法。

✌．三面正投影图 ．单多面正投影图 ．多面正投影图．六面正投影图．空间两直线的相对位置可分为 、、和四种。

✌．平行 、 相贯 、 交叉 和 垂直 ．平行 、 相交 、 交叉 和 铅垂 ．平行 、 相交 、 相叉 和 垂直 ．平行 、 相交 、 交叉 和 垂直 空间两直线互相平行，则它们的。

✌．同面投影也一定平行 ．同面投影也一定不 ．异面投影也一定平行一、单选题 每题 分，共 个题，共 分。

将正确选项填入答题卡栏的表格中，在题上直接选不给分。

．同面投影也一定不平行空间两直线相交，则它们的 同面投影也一定相交 ，而且各同面投影的交点就是两直线空间交点的 。

✌．不同面投影．同面投影．异面投影．同三面投影互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影 。

✌．也反映钝角．也不反映直角．也反映直角．也反映锐角在三投影面体系中平面与投影面的相对位置可分 、 和 。

✌．不一般位置平面 、 投影面垂直面 和投影面平行面。

．一般位置平面 、 投影面垂直面 和投影面平行面。

．一般位置平面 、 投影面倾斜面 和投影面平行面。

水利工程制图理论考核试题(一)一、考核范围水利工程制图理论考核试题主要考察学生在水利工程制图方面的基本理论知识、制图技能和制图能力，包括水利工程制图的基本概念、制图方法、符号用法、制图规范等内容。

二、试题构成考核试题主要分为两个部分，其中第一部分为选择题，第二部分为主观题。

1. 选择题选择题主要考察学生对于水利工程制图基本概念、符号用法、制图规范等方面的掌握程度。

试题包括单选题和多选题两种形式，具体包括以下内容：（1）基本概念：例如水利工程制图的定义、分类、制图对象、制图目的，等等。

（2）符号用法：例如实线、虚线、点线、箭头的使用方式和含义，等等。

（3）制图规范：例如图幅的选取、标题的编写、比例尺、坐标系、符号的搭配等制图规范。

（4）制图技能：例如准确测量、绘制、标注和修订制图等技能操作。

2. 主观题主观题主要考查学生对于水利工程制图理论知识的理解和运用能力，试题形式包括论述题和计算题两种形式。

具体试题包括以下内容：（1）制图方法：例如平面图、立面图、剖面图等制图方法。

（2）使用软件：例如AutoCAD等计算机辅助绘图软件的使用方法和操作技巧。

（3）制图技巧：例如制图的比例尺变化、图形自相似性的处理以及标注与符号的结合等。

（4）水利工程制图标准：例如国家《水利水电工程制图标准》(GB/T 50137)等标准的熟练掌握和运用。

三、考核重点1. 制图基础知识的掌握：学生应具备较为扎实的制图基础知识，包括实线、虚线、点线、箭头的使用方法和含义，以及比例尺、坐标系等必备的制图知识。

2. 制图技能的实践能力：学生应具备制图技能的实践能力，包括准确测量、绘制、标注和修订制图等技能操作。

3. 制图规范的掌握：学生应熟悉制图规范的内容，包括图幅的选取、标题的编写、比例尺、坐标系、符号的搭配等制图规范，以此来保证制图的准确和标准化。

四、考核方法为了考查学生在水利工程制图方面的综合能力和实践能力，采用分级考核方式：1. 考试采用笔试的方式进行考试，包括选择题和主观题两部分，总分为100分。

水利工程制图(2)试题及答案(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--试卷代号：2010中央广播电视大学2004—2005学年度第二学期“开放专科”期末考试水利水电专业水利工程制图(2) 试题2005年7月说明：1。

用铅笔答题，要求图线清晰，字体工整。

2．第七、第八题分专业答题。

一、补画剖视图中所漏的线。

(10分)二、补画1—1剖视图。

(材料：混凝土)(14分)三、做3—3、2—2剖视图。

不指明材料(20分)四、作出的1一l、2—2断面图。

(材料：钢筋混凝土)(14分)五、作1—1剖视图。

(10分)(材料：金属)六、根据楼面梁的立面图和钢筋图，完成：[16分)(1)按1：20的比例，画出1一l、2—2断面图；(2)标注钢筋尺寸(根数、等级和直径)。

七、(16分)(水利，道桥专业学生答此题，工、民建专业学生不答此题。

)已知平台高程5m，平台边坡如图，求坡脚线和坡面交线。

八、(本题16分)(工民建专业学生答此题，水利、道桥专业学生不答此题。

)某房屋平面图，1．补全门窗图例；(4分)2．标出定位轴线编号；(4分)3．补全外墙尺寸。

(8分)试卷代号：2010中央广播电视大学2004—2005学年度第二学期“开放专科”期末考试水利水电专业水利工程制图(2) 试题答案及评分标准(供参考)2005年7月一、一、本题10分二、本题14分标注2分；剖视图例4分；图线8分。

三、本题20分3—3、2—2剖视图各10分。

四、本题14分每个断面图7分。

五、本题10分标注2分，剖视图例2分；图线6分。

六、本题16分每个断面图8分，其中比例2分，标注2分，图线4分。

共计16分。

七、本题16分八、本题16分门窗画对给4分；轴线编号对4分；尺寸补对给8分。

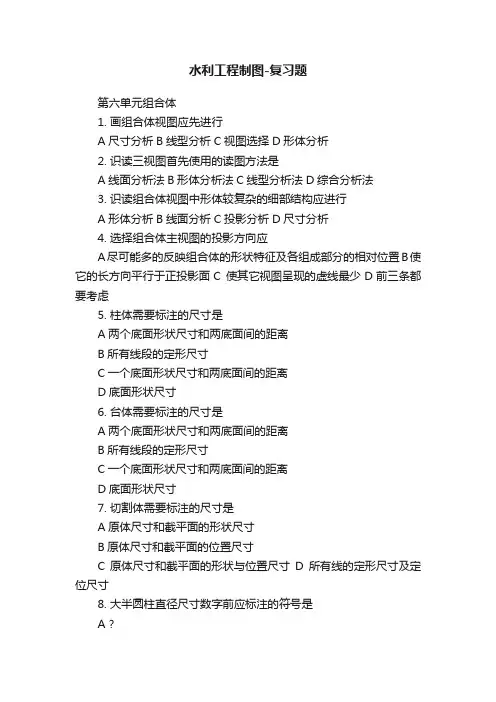

水利工程制图-复习题第六单元组合体1. 画组合体视图应先进行A尺寸分析B线型分析C视图选择D形体分析2. 识读三视图首先使用的读图方法是A线面分析法B形体分析法C线型分析法D综合分析法3. 识读组合体视图中形体较复杂的细部结构应进行A形体分析B线面分析C投影分析D尺寸分析4. 选择组合体主视图的投影方向应A尽可能多的反映组合体的形状特征及各组成部分的相对位置B使它的长方向平行于正投影面C 使其它视图呈现的虚线最少D前三条都要考虑5. 柱体需要标注的尺寸是A两个底面形状尺寸和两底面间的距离B所有线段的定形尺寸C一个底面形状尺寸和两底面间的距离D底面形状尺寸6. 台体需要标注的尺寸是A两个底面形状尺寸和两底面间的距离B所有线段的定形尺寸C一个底面形状尺寸和两底面间的距离D底面形状尺寸7. 切割体需要标注的尺寸是A原体尺寸和截平面的形状尺寸B原体尺寸和截平面的位置尺寸C原体尺寸和截平面的形状与位置尺寸D所有线的定形尺寸及定位尺寸8. 大半圆柱直径尺寸数字前应标注的符号是A ?B RC S?D SR9. 大半圆柱应标注的尺寸是A 2个B 3个C 4个D 5个10. L形应标注的尺寸是A 4个B 5个C 6个D 7个第七单元轴测图（单选题）1. 获得正轴测图的投影方法是A 中心投影法B 正投影法C 斜投影法D 平行投影法2. 斜二等轴测图的轴间角是A都是90° B 都是120° C 90°,135°，135° D 90°,90°，135°3. 斜二等轴测图的轴向伸缩系数是A p=q=r=1B p=q=r=0.82C p=r=1,q=0.5D p=q=1,r=0.54. 形体只在正平面上有圆、半圆、圆角时，作图简单的轴测图是A 正等侧B 斜二测C 正二测D 前三者都一样5. 平行于正面的正方形，对角线平行于X轴、Z轴，它的正等轴测图是A 菱形B 正方形C 多边形D 长方形6. 轴测图具有的基本特性是A 平行性，可量性B 平行性，收缩性C 可量性，积聚性D可量性，收缩性7. 画正等测图一般采用的轴向伸缩系数是A p=q=r=0.82B p=q=r=1C p=r=q=1.22D p=q=1,r=0.58. 画侧平面圆的正等测图应选用的轴测轴是A X、Y轴B X、Z轴C Y、Z轴D 任意两轴第八单元视图、剖视图、断面图（单选题）1. 六个基本视图的名称A 标注后视图B只标注右视图C都不标注D不标注主视图2. 向视图的名称A 可标注B 必须标注C 不能标注D 可不标注3. 基本视图的方位与空间相反的视图是A 主视图B 后视图C 俯视图D 仰视图4. 画局部视图时，应在基本视图上标注出A 投射方向B 名称C 投射方向和相应字母D 不标注5. 斜视图是向A 不平行与任何基本投影面的辅助平面投影B 基本投影面投影C水平投影面投影D正投影面投影6. 局部视图与斜视图的实质区别是A 投影部位不同B 投影面不同C 投影方法不同D画法不同7. 假想用正平面剖切面将物体剖开，移去物体前面的部分，将剩余部分向投影面投射，并画出断面符号的图形是A 左视图B 主视图C 剖视图D 断面图8. 选择全剖视图的条件是A 外形简单内部复杂的物体B 非对称物体C 外形复杂内部简单的物体D 对称物体9. 若主视图作剖视，应该在哪个视图上标注剖切位置和投影方向A 主视图B 俯视图或左视图C 后视图D 任意视图10. 同一物体各图形中的剖面符号A 间距可不一致B 无要求C 必须方向一致D 方向必须一致并要间隔相同11. 半剖视图中视图部分与剖视部分的分界线是A 点画线B 波浪线C 粗实线D 虚线12. 阶梯剖视图所用的剖切平面是A 一个剖切平面B 两个相交的剖切平面C 两个剖切平面D 几个平行的剖切平面13. 移出断面图在下列哪种情况下要全标注A 按投影关系配置的断面B 放在任意位置的对称断面C 配置在剖切位置延长线上的断面D 不按投影关系配置也不配置在剖切位置延长线上的不对称断面14. 重合断面图应画在A 视图的轮廓线以外B 剖切位置线的延长线上C 视图轮廓线以内D 按投影关系配置第九单元标高投影（单选题）1.标高投影是A 多面投影B 单面正投影C 平行投影D 中心投影2. 标高投影图的要素不包括A 水平投影B 绘图比例C 高程数值D 高差数值3. 水工图中的绝对高程所用的基准面是A 黄海平均海平面B 东海平均海平面C 建筑物开挖面D自然地面4. 建筑物上相邻两面交线上的点是A 不同高程等高线的交点B 等高线与坡度线的交点C 同高程等高线的交点D 坡度线上的点5. 已知直线上两点的高差是3，两点间的水平投影长度是9，该直线的平距为A 1/3B 3C 9D 1/96. 平面上的示坡线A 与等高线平行B 是一般直线C是正平线 D 与等高线垂直7. 平面的坡度是指平面上A 任意直线的坡度B 边界线的坡度C 坡度线的坡度D 最小坡度8. 在标高投影中，两坡面坡度的箭头方向一致且互相平行，但坡度值不同，两坡面的交线A 是一条一般位置直线B 是一条等高线C 与坡度线平行D 没有交线9. 正圆锥面上等高线与素线的相对位置关系是A 平行B 相交C 交叉D 垂直相交第十单元水工建筑物中常见的曲面（单项选择题）1. 柱面和锥面是以A 正截面（垂直于轴线的截面）的形状命名B底面与轴线的相对位置命名C截面的形状和底面与轴线的相对位置命名D正截面的形状和底面与轴线的相对位置命名2. 实际绘图中柱面上素线的画法是A大致控制从轴线到轮廓素线之间，由稀到密平行轴线画实线B大致控制从轴线到轮廓素线之间，由密到稀平行轴线画细实线C大致控制，按视图中间密两边稀画素线D大致控制，按视图中间稀两边密画素线3. 正截面为圆，底面与轴线倾斜的锥面是A 正圆锥面B 正椭圆锥面C 斜椭圆锥面D 斜圆锥面4. 锥面上的素线应该是A 都不过锥顶B 都通过锥顶C 半通过锥顶D 部分通过锥顶5. 方圆渐变段长度1/2出断面的圆弧半径是A 圆形的半径B 方形的边长C 圆形半径的1/2D 圆形半径的1/46. 扭面上的素线有A 一组B 两组C 三组D 四组7. 规定扭面侧面投影上绘制的素线是A 正平线B 水平线C 侧平线D 一般位置直线8. 扭面翼墙的横断面形状是A 矩形B 三边形C 菱形D 梯形第十一单元水利工程图（单项选择题）1. 表达水利工程的布局、位置、类别等内容的图样是A 建筑物结构图B 规划图C 施工图D 下游立面图2. 根据投射方向，枢纽布置图应该是A 立面图B 平面图C 主视图D 左视图3. 表达水工建筑物形状、大小、构造、材料等内容的图样是A 轴测图B 施工导流图C 枢纽布置图D 建筑物结构图4. 施工阶段绘制的图样是A 地形图B 枢纽布置图C 基础开挖图D 规划图5. 反映建筑物高度的视图，在水工图中称为A 立面图B 平面图C 左视图D 俯视图6. 在水工图中，将视向顺水流方向所得到的立面图称为A 上游立面图B 下游立面图C 合成视图D 纵剖视图7. 平行水闸轴线剖切得到的剖视图是A 横剖视图B 局部剖视图C 纵剖视图D 纵断面图8. 垂直土坝坝轴线剖切得到的断面图是A 横剖视图B 纵剖视图C 纵断面图D 横断面图9. 下列哪些图样中需要画出详图A 枢纽布置图B 建筑物结构图C规划图D地形图10. 挡水建筑物平面布置图上的水流方向应该是A 从左到右B 自下而上C 自上而下D 任意方向11. 水闸平面图上的水流方向应该是A 从左到右B 自下而上C 自上而下D 任意方向12. 水闸的一半画上游半立面，一半画下游半立面得到的图样是A 阶梯视图B 半剖视图C 纵剖视图D 合成视图13. 水闸的平面图以对称线为界只画一半采用的是A 省略画法B 简化画法C 示意画法D 半剖视图14. 某水闸上消力池的排水孔，只画出几个圆孔，其余的均画出中心线，采用的是什么画法A 省略画法B 简化画法C 连接画法D 示意画法15. 某溢流坝的立面图上画出了闸门，采用的画法是A 简化画法B 示意画法C 详图D 拆卸画法16. 隧洞的桩号0+000应该标注在什么位置A 隧洞的尾端B 隧洞的中间C 闸门槽处D 隧洞的起始端17. 某桩号为1+130.00，则表示A 长度1130mB 宽度130mC 该桩号处距离起点1130mD 高程1130.000m18. 某对称水闸宽度方向水平尺寸基准的位置是A 水闸对称轴线B 闸门槽处C 水闸起始端D 水闸尾端19. 土坝的定位基准是A 上游坝脚B 上游坝坡C 坝轴线D 下游马道20. 在水工图中需要画出地形、方位、河流方向的图样是A详图 B 纵剖视图 C 横断面图 D 枢纽平面布置图21. 钢筋图中的断面图上应该A 画材料符号B 把结构轮廓画成粗实线C 把钢筋投影画成虚线D 把结构轮廓画成细实线22. ⑥4Ф8@200中的⑥表示A 间隔为6B 钢筋直径为6C 编号为6D 6根钢筋第十二单元房屋建筑学（单选题）1. 下列图中不是建筑施工图的是A 总平面图B 建筑立面图C 配筋图D 阳台详图2. 下列立面图的命名错误的是A 左侧立面图B I-I立面图C 南立面图D ①~⑤立面图3. 下列图中不需要标注定位轴线的是A 建筑平面图B 建筑立面图C 总平面图D 建筑详图4. 建筑物的平面形状用图例表示的图是A 总平面图B 底层平面图C 详图D 标准层平面图5. 在建筑立面图中，为了使立面层次分明，绘图时用A 一种实线B 两种实线C 三种实线D 四种实线6. 绘制详图不能采用的图示方法是A 视图B 剖视图C 断面图D 示意画法7. 总平面图中的室内地面高程指的是A 底层窗台的高度B 二层楼板的高程C屋顶的高程 C 底层室内地面的高程8. 建筑平面图中定位轴线的位置指的是A 墙、B 柱中心位置C 外墙的轮廓线D 墙的轮廓线柱的轮廓线9. 为了便于施工在建筑平面图的外部通常标注A 一道尺寸B 二道尺寸C 三道尺寸D 四道尺寸10. 在建筑平面图中，门、窗应A 画出实形B 标注代号和编号 C用图例表示并标注门、窗的代号和编号11. 建筑立面图中，外墙面的装修做法，应该A 画出详图B 用图例表示C 注写文字D 画出建筑材料符号。

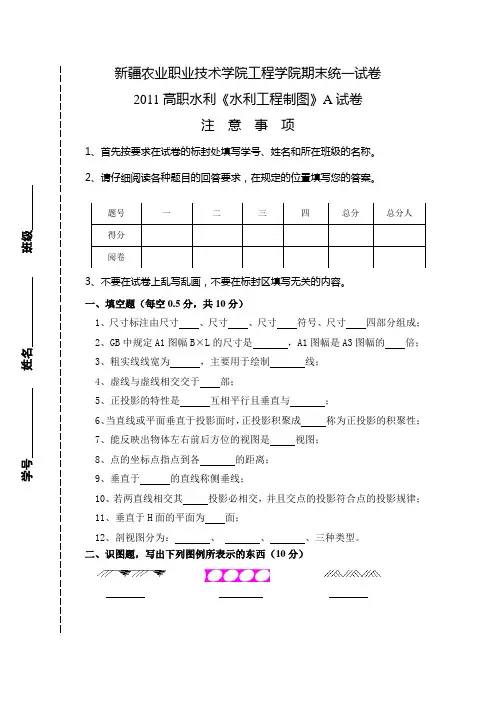

新疆农业职业技术学院工程学院期末统一试卷 2011高职水利《水利工程制图》A 试卷 注 意 事 项 1、首先按要求在试卷的标封处填写学号、姓名和所在班级的名称。

2、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

3、不要在试卷上乱写乱画，不要在标封区填写无关的内容。

一、填空题（每空0.5分，共10分） 1、尺寸标注由尺寸 、尺寸 、尺寸 符号、尺寸 四部分组成； 2、GB 中规定A1图幅B ×L 的尺寸是 ，A1图幅是A3图幅的 倍； 3、粗实线线宽为 ，主要用于绘制 线； 4、虚线与虚线相交交于 部； 5、正投影的特性是 互相平行且垂直与 ； 6、当直线或平面垂直于投影面时，正投影积聚成 称为正投影的积聚性； 7、能反映出物体左右前后方位的视图是 视图； 8、点的坐标点指点到各 的距离； 9、垂直于 的直线称侧垂线； 10、若两直线相交其 投影必相交，并且交点的投影符合点的投影规律； 11、垂直于H 面的平面为 面；
12、剖视图分为： 、 、 、三种类型。

二、识图题，写出下列图例所表示的东西（10分）
三、解析题（共7小题，共80分）
1、根据模型画三视图、注尺寸。

（15分）
2、根据物体的两个视图，画第三个视图。

（10分）
3、求点D和K的投影（辅助线法）。

(10分)
4、求点A和B的投影。

（10分）
5、圆柱被一正垂面斜切，已知其正面投影和水平投影，求出侧面投影。

（10分）
6、画出如图所示物体的正等测图（10分）
7、已知地形图，坝顶位置和高程，求土坝平面图。

（比例为1:1000）。

（15分）。

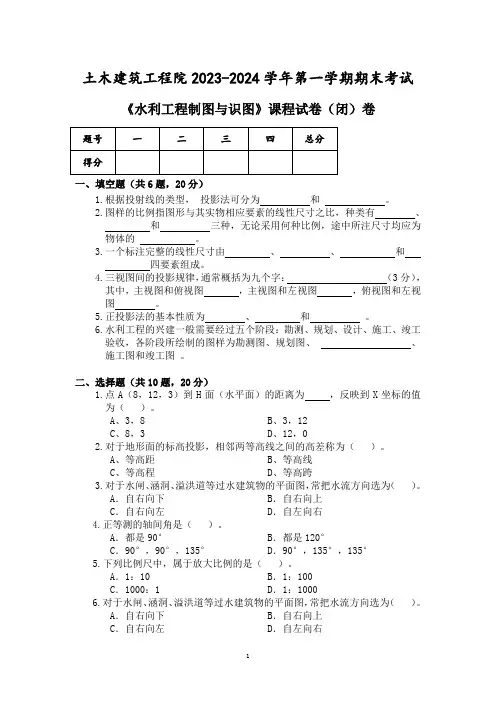

土木建筑工程院2023-2024学年第一学期期末考试《水利工程制图与识图》课程试卷（闭）卷一、填空题（共6题，20分）1.根据投射线的类型，投影法可分为和。

2.图样的比例指图形与其实物相应要素的线性尺寸之比，种类有、和三种，无论采用何种比例，途中所注尺寸均应为物体的。

3.一个标注完整的线性尺寸由、、和四要素组成。

4.三视图间的投影规律，通常概括为九个字：（3分），其中，主视图和俯视图，主视图和左视图，俯视图和左视图。

5.正投影法的基本性质为、和。

6.水利工程的兴建一般需要经过五个阶段：勘测、规划、设计、施工、竣工验收，各阶段所绘制的图样为勘测图、规划图、、施工图和竣工图。

二、选择题（共10题，20分）1.点A（8，12，3）到H面（水平面）的距离为，反映到X坐标的值为（）。

A、3，8B、3，12C、8，3D、12，02.对于地形面的标高投影，相邻两等高线之间的高差称为（）。

A、等高距B、等高线C、等高程D、等高跨3.对于水闸、涵洞、溢洪道等过水建筑物的平面图，常把水流方向选为（）。

A．自右向下B．自右向上C．自右向左D．自左向右4.正等测的轴间角是（）。

A．都是90°B．都是120°C．90°，90°，135°D．90°，135°，135°5.下列比例尺中，属于放大比例的是（）。

A．1：10 B．1：100C．1000：1 D．1：10006.对于水闸、涵洞、溢洪道等过水建筑物的平面图，常把水流方向选为（）。

A．自右向下B．自右向上C．自右向左D．自左向右7.隧洞的装好0+000应标注在什么位置（）。

A．尾端B．中间C．闸门槽D．始端8.已知圆柱截切的主、左视图，正确的俯视图是（）。

9.选择正确的钢筋混凝土构件的B-B剖视图（）。

10.下图断面图例符号的材料类型是（）。

A．石材B．石材C．金属D．钢筋混凝土三、根据图形要求判断填空（共2题，20分）1.判断下列直线的空间位置，并测量线段的实长（没有显示实长的填无）。

A卷试卷参考答案一、填空题1、LIMITS2、(尺寸界线)、(尺寸线)、（尺寸文字）和（箭头）3、直线多线多义线正多边形圆定义块单行文字剖面线4、剪切边被剪切边5、打开与关闭冻结与解冻锁死与解锁图层内容是否打印图层颜色二、单项选择题1、A2、C3、B4、D5、D6、B7、D8、B9、D 10、C三、是非判断题√、×、√、×、×、四、简答题1、用什么方法可以更快捷的实现显示的缩放和平移？答：答：用鼠标滚轮，对于普通的两键单滚轮鼠标，在任意状态下（包括命令执行过程中）滚动鼠标滚轮可以实现显示的缩放，按下鼠标滚轮可以实现显示的平移。

（13）绘制与三个对象相切的圆，如何激活命令？可以通过键盘输入实现吗？答：可以通过下拉菜单中【绘图】|【圆】|【相切、相切、相切】命令来实现，或者通过CIRCLE 命令中的“三点（3P）”选项来实现，选择点的时候通过键盘或自动捕捉的方式捕捉到切点即可。

（14）可以控制点的显示样式和大小吗，如何操作？答：可以，选择下拉菜单中【格式】|【点样式】命令。

4.标注的类型有哪些？答：线性标注、对齐标注、角度标注、坐标标注、半径标注、直径标注、圆心标注、引线标注、基线标注、连续标注。

7. 简述多边形的画法？答：多边形的画法有两种：输入边数，指定中心点，选择内接圆或外切圆并给出圆的半径；输入边数，给出其中一个边的两个端点。

9.简述图层LAYER命令的使用方法？答：进入图层命令后出现一个对话框，AutoCAD初始只有0层，在对话框中可以定义新的图层，最多可达256层，可改变图层中的各种属性，包括线型、线型比例、打印样式、打开、锁定和冻结，选择当前层并确定。

1。

水利工程识图考试题及答案一、选择题（每题2分，共20分）1. 水利工程中，用于测量水位的仪器是（）。

A. 水准仪B. 经纬仪C. 测距仪D. 测高仪答案：A2. 以下哪项不是水库大坝的主要类型？（）。

A. 土石坝B. 混凝土坝C. 重力坝D. 悬索坝答案：D3. 水利工程中，用于控制水流的建筑物是（）。

A. 溢洪道B. 引水渠C. 闸门D. 导流渠答案：C4. 以下哪项是水利工程中常见的水质监测指标？（）。

A. pH值B. 温度C. 流速D. 风速5. 以下哪项不是水利工程中常用的建筑材料？（）。

A. 混凝土B. 钢材C. 木材D. 塑料答案：D6. 水利工程中，用于测量水流量的仪器是（）。

A. 流速仪B. 压力计C. 温度计D. 湿度计答案：A7. 以下哪项是水利工程中常见的水工建筑物？（）。

A. 水塔B. 水坝C. 水泵站D. 水处理厂答案：B8. 水利工程中，用于提高水位的建筑物是（）。

A. 闸门B. 溢洪道C. 泵站D. 导流渠答案：C9. 以下哪项不是水利工程中常见的水文现象？（）。

B. 干旱C. 潮汐D. 地震答案：D10. 水利工程中，用于测量水深的仪器是（）。

A. 水位计B. 流速仪C. 测距仪D. 测高仪答案：A二、填空题（每空1分，共20分）1. 水利工程的主要目的是______、______和______。

答案：防洪、灌溉、发电2. 水库的容量通常用______和______来表示。

答案：库容、有效库容3. 水利工程中，______是指水坝上游的水位。

答案：正常蓄水位4. 溢洪道的主要作用是______和______。

答案：泄洪、控制水位5. 水利工程中，______是指水流的垂直落差。

答案：水头6. 水利工程中，______是指水流的平面投影。

答案：水道7. 水利工程中，______是指水流的速度。

答案：流速8. 水利工程中，______是指水流的流量。

答案：流量9. 水利工程中，______是指水流的深度。
