小卫星天线安装与调试

卫星接收天线的安装调试与抗干扰措施

摘要我国地域广阔，并且地形复杂，卫星传输已经成为我国目前解决广播电视信号覆盖最重要的方法，本文在介绍卫星天线安装方面的问题时主要是从选址、组装等方面介绍的，并且阐述了一些调试方法；对目前卫星信号接收中受到的干扰进行了来源分析，针对这些原因提出了一些抗干扰的建议，以便用户能接收到较为稳定的卫星天线信号。

关键词卫星接收天线；安装；调试；干扰

1 天线的安装方法

1.1 天线的选址

天线架设地址的选择非常重要，特别应注意以下几点：

第一：在架设卫星天线以前首先要确认好天线大致的仰角和方位角，而这些角度的选择需要根据卫星的经度以及卫星天线的架设地址来确定。并且在选择地址时要确定天线的指向上没有树木、房屋、铁塔以及高压线等。

第二：选择的位置尽量要避开风口，因为如果风力太大，会导致卫星天线变形，影响卫星天线的信号接收效果。

第三：卫星天线的高频头（LBN）与室内接收机之间的中频电缆要尽量缩短，以减少传输损耗，最长不能超过50米。

第四：卫星天线上要安装避雷针，防止天线遭到雷击给用户带来困扰。

1.2 基座的制作

基座的种类要根据用户的地址以及天线的尺寸进行确定，在安装时，要严格按照天线附带的装配图纸。

1.3 天线的组装和架设

首先根据清单理清天线的零件，然后按照说明书拼装天线。在安装馈源时，要注意以下几点：第一，在安装前馈天线时，应该注意将馈源的相位中心与抛物面天线的焦点重合；第二，在安装后馈天线时，则应将馈源固定在主反射面得顶部椎体的安装位置上，并且要对反射面进行调整，保证其能聚焦于馈源相位中心上；第三，后馈天线的极化器安装在馈源之后，在接收线极化波时（垂直极化和水平极化），应使馈源输出口的矩形波导窄边与极化方向平行；第四，在接收圆极化波时（左旋极化和右旋极化），应使矩形波导口的两个窄边垂直线与移相器内的螺钉或介质片所在平面相交成45度角的位置[1]。

卫星接收设备安装流程

1.预安装准备

在开始安装之前，首先要做好预安装准备工作。包括：确定安装地点，确保安装地点有良好的视野，没有高楼或树木遮挡；准备好所需的设备和

工具，如卫星天线、卫星接收器、电缆、天线支架等。

2.安装卫星天线

根据指定的安装位置，安装卫星天线。选择合适的支架类型，如地面

支架、固定支架、天蓝杆等。将天线支架固定在地面或建筑物上，保证支

架的平稳和牢固。然后将卫星天线安装在支架上，调整天线方向和俯仰角度，确保天线对准卫星。

3.安装卫星接收器

将卫星接收器安装在接收设备附近的合适位置。接收器应该放置在通

风良好的地方，以防止过热。使用合适的固定支架或者挂架安装接收器，

保证其稳定。

4.连接卫星天线和接收器

用合适的电缆连接卫星天线和接收器。根据设备的要求和规范，选择

合适的卫星电缆，并确保连接牢固。在连接过程中，避免电缆弯曲或被挤压，以保证信号传输质量。

5.调试设备

安装完成后，对设备进行调试。首先检查设备的电源和连接线是否正常，然后打开接收器，进入设备的设置界面。根据具体的设备和使用要求，设置好接收器的参数，如卫星名称、频率、极化方式等。然后进行天线调

试，根据接收器显示的信号质量和强度指示，调整天线的方位和俯仰角度，使得信号尽可能强而稳定。

6.进行信号测试

调试完成后，进行信号测试以确认设备的正常工作。选择一个已知的

卫星频道，或者请求卫星运营商提供测试信号，观察接收器的显示屏或者

指示灯，检查信号质量和强度。如果信号正常，表示设备安装成功，可以

开始正常使用。

以上是一般的卫星接收设备安装流程，根据具体的设备和其他要求，

详解卫星天线安装手册（图解）

一.准备工作

安装工具：活动扳手、一字、十字螺丝刀、电工刀、罗盘、寻星仪、防水胶布、钳子、电锤、220V电源插线板、英制冷压头（F头）、75-5馈线，另单独准备一根2米左右短线，以便安装时调星。

F头的做法

:

另一种F头

二.组装天线

1 天线组件及SF-3000E寻星仪

2 锅面依箭头方向朝上

3 小箭头和锅面箭头相一致

4 支架上的两个箭头和锅面的箭头一致

5 将组件与锅面组装起来，并将后帽装上

6 安装高频头

(高频头频率范围：输入频率12.25-12.75GHz 本振频率：11.25/11.3GHz)

用黑色卡件将高频固定

7 找到固定天线的位置（天线的正前方不要有遮挡)

8 将组装好的部分固定到底座上

9 用防水胶布按照图中标示的地方缠绕；（高频头处是为了防水）

10 安装好的天线全图

卫星锅安装调试说明书

一、前言

卫星锅是一种用于接收卫星信号的设备，通过安装和调试，才能使其正常工作。本说明书旨在指导用户正确安装和调试卫星锅，以确保其正常使用。

二、安装准备

1. 确认安装位置：选择一个开阔、无遮挡的位置，以确保卫星信号的接收质量。

2. 准备安装工具：螺丝刀、扳手、电钻等基本工具。

3. 检查设备：确保卫星锅及其附件完好无损。

三、安装步骤

1. 固定卫星锅底座：根据卫星锅的型号和规格，选择合适的固定方式。通常卫星锅底座上会有预留的固定孔，使用螺丝将卫星锅底座固定在安装位置上。

2. 安装卫星锅支架：根据卫星锅的型号和规格，选择合适的支架。将卫星锅支架与卫星锅底座连接，使用扳手将其固定。

3. 安装卫星锅反射器：将卫星锅反射器放置在卫星锅支架上，确保其与支架紧密贴合，并使用螺丝将其固定。

4. 安装LNB头：根据卫星锅的型号和规格，选择合适的LNB头。将LNB头插入卫星锅的LNB接口，确保插入牢固。

5. 安装卫星锅臂：根据卫星锅的型号和规格，选择合适的卫星锅臂。将卫星锅臂插入卫星锅支架上的臂座中，并使用螺丝将其固定。

四、调试步骤

1. 调整卫星锅方向：使用卫星信号仪或卫星接收器，调整卫星锅的方向。首先，根据所在地的经纬度和卫星的位置角度，确定卫星锅的大致方向。然后，细调卫星锅的方向，以获得最强的信号。

2. 调整卫星锅仰角：根据卫星信号仪或卫星接收器的信号强度显示，逐步调整卫星锅的仰角，直到信号强度最大。

3. 调整LNB头极化角度：根据卫星信号仪或卫星接收器的信号质量显示，逐步调整LNB头的极化角度，直到信号质量最佳。

卫星天线安装与调试步骤重新梳理

1.引言

卫星通信作为现代通信技术的重要组成部分，被广泛应用于电视广播、互联网通信等领域。而卫星天线作为接收和发送卫星信号的关键设备，在安装和调试时需要特别注意。本文将重新梳理卫星天线的安装与调试步骤，旨在帮助读者更深入地理解卫星天线的工作原理和操作要点。

2.准备工作

在进行卫星天线的安装与调试之前，我们首先需要完成以下准备工作：

2.1 确定卫星信号接收位置：选择一个开阔的地方，远离高楼大厦及遮挡物，尽量确保卫星信号的稳定接收。

2.2 了解天线规格及参数：了解所使用的卫星天线的规格和参数，包括天线直径、天线增益、工作频率范围等，以便有效地进行安装和调试。

2.3 准备必要的工具和材料：如扳手、螺丝刀、尺子、电缆、连接器、防水胶带等工具和材料，以处理安装和调试过程中的各种问题。

3.安装步骤

3.1 安装天线支架：根据天线规格和参数，选择合适的天线支架进行安装，确保天线能够稳定地放置在接收位置上。

3.2 调整天线俯仰角：根据卫星信号接收位置的纬度，调整天线的俯仰角，使其与地球的卫星轨道保持一定的夹角，以便更好地接收卫星信号。

3.3 调整天线方位角：根据卫星信号接收位置的经度和所选卫星的位置参数，调整天线的方位角，使其朝向目标卫星的位置方向，以便接收到卫星信号。

3.4 连接卫星接收器：使用合适的电缆和连接器，将卫星天线与卫星接收器进行连接，确保电缆连接良好、接触可靠。

3.5 确保连线正确：在连接卫星天线和卫星接收器的过程中，需要仔细确认电缆的接线是否正确，以免造成无法接收到有效信号的问题。

安装卫星天线

要安装卫星天线，需要按照以下步骤进行操作：

1. 确定安装位置：选择一个无遮挡、视野开阔的位置，以确保卫星信号的接收质量。同时要确保安装位置与卫星天线所需调整的方向一致。

2. 安装卫星天线架：根据天线的型号和说明，使用合适的安装架将卫星天线安装在所选择的位置上。确保安装架牢固稳定。

3. 连接天线和接收设备：使用同轴电缆将卫星天线连接到接收设备，如卫星接收器或电视机。确保连接牢固并符合电缆的规范要求。

4. 调整卫星天线的方向：根据卫星信号的来源和所处的位置，调整卫星天线朝向卫星的方向。可以使用天线仪或者

接收设备上的信号强度显示来辅助调整。

5. 调整卫星天线的倾斜角和方位角：根据具体卫星的天线

调整要求，调整卫星天线的倾斜角和方位角。可使用调整

仪器或者通过接收设备上的界面进行调整。

6. 定位和固定卫星天线：当信号强度和质量达到要求时，

用螺丝或其他固定器材将卫星天线固定在所选择的位置上。

7. 完成安装和调试：检查卫星天线的连接是否牢固，确保

接收设备能正常接收卫星信号。进行一些信号质量的测试

和调试操作，以确保安装完成并正常工作。

需要注意的是，安装卫星天线需要具备一定的技术知识和

经验。如果不熟悉或不确定如何安装，请咨询专业人士或

请专业安装人员进行安装。

安装卫星天线

引言

卫星天线是用于接收卫星信号的重要设备。正确安装卫星天线可以保证接收到稳定的卫星信号，从而实现高质量的卫星通信、卫星电视和卫星互联网等服务。本文将介绍卫星天线的安装步骤和注意事项。

步骤

1. 选择安装地点

选择适当的安装地点非常重要，它直接影响到卫星信号的质量。以下是选择安装地点的一些建议：

•方位：选择能够保持与卫星直接连线的地点，避免有高墙、建筑物或大树等遮挡物。这样可以最大限度地减少信号的阻碍。

•高度：安装卫星天线时要选择离地面较高的地点，避免信号被地面干扰或杂波影响。

•稳定：安装地点要足够稳定，可以保证卫星天线不会因为风吹或其他不稳定因素导致偏离正确方向。

2. 安装卫星天线底座

卫星天线底座的安装步骤如下：

•在安装地点选择好位置后，使用耐力螺丝将底座固定在地面上。螺丝的数量和规格要根据天线底座的具体型号来确定。

•在底座上安装水平仪，以确保底座在水平面上。

3. 调整卫星天线方向

调整卫星天线方向的步骤如下：

•首先，查找卫星信号的方位角和俯仰角。这些信息可以在卫星天线的使用手册或卫星服务提供商的官方网站上找到。

•使用调整工具（如指南针和仰角表）找到正确的方位角和俯仰角，然后调整天线底座的方向和角度。确保天线的面板与地平面垂直。

•连接卫星天线和接收设备，打开接收设备并调整信号强度。

4. 定位和固定卫星天线

定位和固定卫星天线的步骤如下：

•使用卫星信号测量仪或接收设备的信号强度指示器，确定接收到的卫星信号的强度和质量。

•如果信号强度不够理想，可以稍微调整天线方向和

角度，直到获得最佳信号强度和质量。

卫星天线的安装与调试步骤

一、前言

卫星天线是一种用于接收卫星信号的设备，它能够将卫星信号转换成电信号，供电视机或其他设备使用。在安装和调试卫星天线时，需要注意一些细节问题，才能使其正常运行。本文将详细介绍卫星天线的安装与调试步骤。

二、安装步骤

1.选址

选址是安装卫星天线的第一步，需要选择一个无遮挡的位置。在选址时应注意以下几点：

（1）尽可能选择高处位置，以便获得更好的信号质量。

（2）避免树木、建筑物等障碍物遮挡。

（3）考虑到天气因素，尽量选择可靠的固定地点。

2.安装架子

在选好位置后，需要安装架子来固定卫星天线。架子应该稳固可靠，并且需要按照说明书上的要求进行安装。

3.安装卫星天线

将卫星天线按照说明书上的要求进行组装，并用螺丝固定在架子上。在安装过程中需要注意以下几点：

（1）组件间不能出现松动或错位。

（2）各部件之间要正确连接。

（3）调整卫星天线的方向，使其指向卫星。

4.连接电缆

将卫星天线与接收设备之间的电缆正确连接。在连接电缆时需要注意以下几点：

（1）电缆要选用质量可靠的产品。

（2）电缆的长度要根据实际情况进行选择，不宜过长或过短。

（3）插头和接口要正确对接，不能出现松动或反插现象。

5.测试信号

在安装完毕后，需要测试卫星信号是否正常。具体步骤如下：

（1）打开接收设备，并进入信号检测界面。

（2）调整天线方向，以获得最佳的信号强度和质量。

（3）确认信号是否正常，并调整设备参数，以达到最佳效果。

三、调试步骤

1.确认接收设备参数设置

在使用卫星天线前需要确认接收设备参数设置是否正确。具体步骤如下：

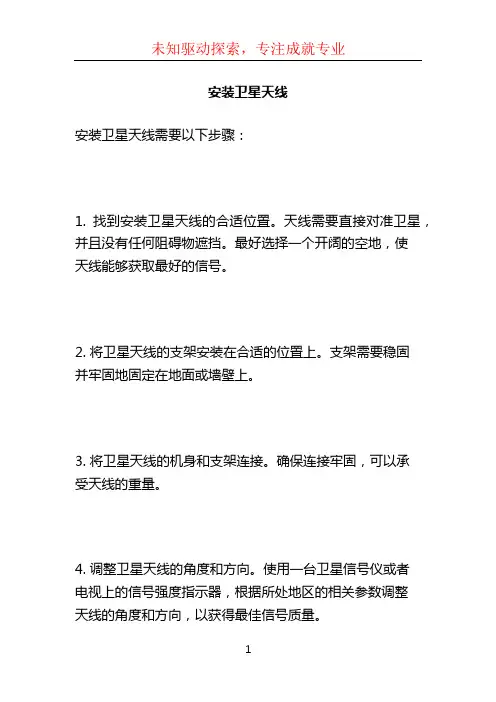

安装卫星天线

安装卫星天线需要以下步骤：

1. 找到安装卫星天线的合适位置。天线需要直接对准卫星，并且没有任何阻碍物遮挡。最好选择一个开阔的空地，使

天线能够获取最好的信号。

2. 将卫星天线的支架安装在合适的位置上。支架需要稳固

并牢固地固定在地面或墙壁上。

3. 将卫星天线的机身和支架连接。确保连接牢固，可以承

受天线的重量。

4. 调整卫星天线的角度和方向。使用一台卫星信号仪或者

电视上的信号强度指示器，根据所处地区的相关参数调整

天线的角度和方向，以获得最佳信号质量。

5. 铺设天线线缆。将天线线缆从卫星天线上延伸到室内，然后连接至电视机或者卫星接收器。线缆要避免过长且不要有过多的弯曲。

6. 调整天线接收器。根据使用的卫星接收器品牌和型号，按照说明书调整接收器来接收和解码卫星信号。

7. 调谐卫星频道。打开连接至卫星接收器的电视机，使用遥控器或者前置按钮来调谐所需的卫星电视频道。

请注意，安装卫星天线需要一定的技术知识和工具，如果你不熟悉操作或者不自信完成这些步骤，建议寻求专业人员的帮助，以确保安装正确和顺利。

卫星天线安装方法

卫星天线安装方法一般包括以下几个步骤：确定位置、安装支架、安装天线、调整指向和调试。下面将详细介绍每个步骤，以便您能正确安装卫星天线。

一、确定位置：

1.选择开阔、无障碍的位置，以确保卫星信号的接收和转发良好。

2.考虑到信号的传输距离，尽可能选择离室外电源和电器设备远一些的位置，避免产生干扰。

3.确保天线可以清晰地朝向卫星，没有树木、高层建筑等遮挡物。

二、安装支架：

1.根据天线的类型和尺寸，选择合适的支架。一般有墙壁支架、地面支架等多种类型。

2.根据支架的材质和型号，采用锚固膨胀螺栓、冲击钻孔等固定方式将支架固定在墙壁、地面或屋顶等位置。

三、安装天线：

1.将天线的接收头固定在天线支架的接头上，确保接头紧固牢固。

2.根据天线的类型和安装要求，确认天线是否需要安装天线罩。若需要，将天线罩安装在天线上，并将其固定。

四、调整指向：

1.根据您所在的地理位置和卫星信号的位置，调整天线的方向。可以在互联网上查询卫星信号的方位，以便更准确地调整。

2.使用天线调整仪器，如信号场强仪，对天线进行指向调整。一般情况下，可以通过观察信号强弱来判断天线指向是否准确。

五、调试：

1.根据天线所需的参数，进入调试设置界面。根据卫星信号提供商的要求，输入相应的接收频率、极化角度、方位角等参数。

2.进行天线信号调试。在调试界面上，观察信号质量和信噪比等指标，并进行相应的调整和优化。

3.如果需要，可以进行信号质量测试，以确保信号的清晰度和稳定性。

总结：

卫星天线的安装方法需要依次进行位置确定、支架安装、天线安装、指向调整和调试等步骤。在安装过程中，需要注意选择合适的位置，固定支架，正确安装天线和天线罩，调整天线的指向，并进行相应的信号调试和优化。只有经过正确的安装和调试，卫星天线才能正常工作，提供高质量的卫星信号传输服务。

卫星平板天线的安装调试技巧

作者：暂无

来源：《声屏世界》 2015年第13期

陈丹

平板天线原理

缝隙式平板天线是一种振子式平板天线的阵列式天线。它可分为谐振式和非谐振式两种。

我们常用的是谐振式的，因为它的辐射方向是垂直于平板天线的，便于使用。缝隙式平板天线

尺寸很小，效率却很高。一般缝隙式平板天线除去塑料外壳，内部由三层金属板构成。最上一

层称为缝隙辐射层,它是在金属板上面整整齐齐开凿了许多排列有序的裂缝。这些大小一致的裂缝,相当于振子式平板天线的半波振子辐射单元,或者说每一个小裂缝就是一个缝隙天线单元。

而由这众多裂缝组成的缝隙天线阵就构成了平板天线。这个有规则的裂缝大小尺寸恰好等于Ku

波段平均波长的二分之一。因此缝隙式平板天线的工作原理仍然符合半波振子天线的理论。缝

隙式平板天线的第二层是传导层，它起着将第一层缝隙辐射层的各个裂缝辐射元吸收来的电波

信号通过各个对应“窗口”耦合到第三层波导馈电层或称之为波导传输层上去。缝隙式平板天

线的第三层与第二层传导层共同构成了波导的传输馈电电路，从而真正成为波导传输层。

平板天线与高频头一体化，使调节因素全部落到了天线上，无需调节高频头。高频头是单

一极化没有馈源的。

安装技巧

安装平板天线，首先要把它指向正南。其次要明确卫星信号是水平极化的，还是垂直极化的。调节天线的方位角，可通过调节平板天线面与支撑杆之间的第三个调节环。如果接收的卫

星轨位高于所对应的正南方向卫星的轨位，就将平板天线向东转；反之如果接收的卫星轨位低

于正南方向的卫星轨位，就将平板天线向西转。调节仰角，调节平板天线面与支撑杆之间的中

卫星天线安装图解

天线的安装：

安装前的准备：

1.按说明书的地基施工图做好天线地基。

2.安装工具。包括：活动扳手（大18寸*2、小4寸*2或钳子）、专用改锥、剪子、水平仪、防水胶布等。

3.按照说明书清点卫星天线的另件数是否正确。

4.请准备12寸--14寸带AV输入的彩色或黑白电视机一台，视音频线（AV线）一套，一根3米左右的和一根30米左右的同轴电缆，一条临时的220V电源及插座。

安装步骤：

第一步：注意安装的基座立柱必须保证水平和垂直，可使用水平尺等进行调整。

第二步：安装天线的锅体四脚支撑。注意螺杆、螺母的正反方向。不要旋紧螺丝。

第三步：安装天线的方向轴。方向轴与天线的四脚支撑进行连接。注意方向轴的方向，使天线高频头支撑杆，中间的那只，保持在锅体下方即可。旋紧与之连接的固定螺丝。

第四步：把天线抬起，安装到天线基座的立柱上。

第五步：安装高频头支撑杆。不要把螺丝拧死。

第六步：把高频头置于高频头固定盘上。（可能需要专用螺丝刀，拆开高频头的保护罩）

第七步：使用馈线（同轴电缆）连接高频头的高频输出端至接收机的高频输入端。

第八步：上好其他部分的固定螺丝。注意都不要拧死。

第九步：使用AV线（视音频线）连接卫星接收机的视频输出到电视机的视频输入。

至此，天线的安装已经完成。

寻星指南：

调试前准备：1.安装工具。2.调试器材。3.连接线材。4.寻星参数。

寻星时间：根据你所在的地点和接收卫星的位置计算出当地的寻星时间。这对于卫星覆盖边缘地区、小天线尤为重要。

天线方向的调试：粗调：根据事先算出的仰角和方位角，将天线的这两个角度分别调到这两个数值上，使之对准所要接收的卫星，直至接收到电视信号。细调：使所收的信号最佳。根据现场的条件，可以有多种简易而有效的调整方法。

•卫星天线不论大小，天线指向，应开阔空旷。应避开高层建筑物、微波通信、鸟群等对天线波束的阻挡和干扰。

•卫星天线架设位置：支架要固定牢固，保证能够承载大风的负荷。在多雷雨地区，卫星天线的架设位置应避开雷击多发地点，同时要采取避雷措施。

•请按说明书指引安装•寻星时，不要把仰角和方位角的螺丝锁死。调整完毕后，锁死。

•引线不能有90度弯。其引线长度越短越好。

•完成后，尽量把螺丝涂满黄油，以免日后生锈。仰角不

能锁死

方位角不

能锁死

•天线安装支架、底座要垂直，要水平。请用水平仪测量。

•根据提供的寻星参数，用指南针确定方位角。

•根据提供的角度参数，用量角器，测量天线仰角。没有参数请把所在位置东经北纬参数发到群里。•寻星时，每小动一次要等待设备的反应时间5秒钟左右。

•寻星工具

指南针、水平仪、量角器，他们在手机应用市场里都能找到。水平仪就是要保证天线安装的地面应平整和水平。不能有坡度。量角器就是要保证天线的仰角测量准确。事后，可以试试测量天线的那个点，更准确。请发到群里与大家分享。水平仪

指南针

量角器指南针，就是要保证天

线指向正确。指向正确就会缩短寻星时间。指南针要避开磁场的干扰。

•高频头：安装后，接线柱垂直朝下，根据参数，根据夹具上的刻度,逆时针或顺时针旋转到合适。用手拧紧卡环。能用点劲可转动即可。等信号锁定后，在转动微调高频头。直至，信号电平达到最高。之后，用工具锁死卡环。锁死后要对接线头作密封防水处理。如果进水造成短路，就不好了。潮湿的地区更应注意。

寻星重要参考信息

强度：指高频头输入机器的信号电平值。在寻星时，可以理解为：线的长短、卫星距离的远近。质量：指信号中有效数据有多少。在寻星时，也可以理解为：寻星质量的好坏。数值越高越好。低

卫星天线调试方法

1.定位天线：首先，需要确保卫星天线正确安装在预定位置上，避免

物体遮挡、干扰和阻挡信号的天线。

2.方向调整：根据卫星的方位和仰角坐标系统，调整卫星天线的方向，使其准确指向目标卫星。可根据卫星提供的位置参数，使用仰角和方位角

来调整天线方向。仰角是指卫星天线与水平面的夹角，而方位角是指天线

与地球北极的夹角。

3.对频器调整：对频器是用来调整卫星天线接收到的信号频率的设备。通过调整对频器，可以确保卫星天线和接收器之间的频率匹配，以避免信

号的丢失和变形。

4.极化调整：极化是指卫星天线振动方向相对于信号波的方向。卫星

天线和卫星之间的极化必须匹配，否则会导致信号损失和性能下降。通过

调整卫星天线的极化方向，可以获得最佳的信号接收质量。

5.信号强度调整：使用信号强度仪器检测卫星天线接收到的信号强度。根据信号强度的读数，可以调整天线的位置和方向，以获得最佳的信号接

收质量。通常，通过微调卫星天线的位置和方向，可以最大限度地提高信

号强度。

6.多轴调整：对于高性能天线，可以进行多轴调整，包括方位角、仰角、横滚角和俯仰角。通过多轴调整，可以实现更精确的天线定位，以提

高信号接收质量和性能。

7.反射板调整：卫星天线通常与反射板组合使用，以增强信号的接收。通过调整反射板的位置和倾斜角度，可以获得更好的信号接收效果。根据

卫星天线的类型和特性，可以选择合适的反射板调整方法。

8.噪声调整：噪声是指干扰信号和杂波信号对正常信号的影响。通过

调整卫星天线和接收器之间的噪声参数，可以降低噪声的干扰，提高信号

的清晰度和质量。
