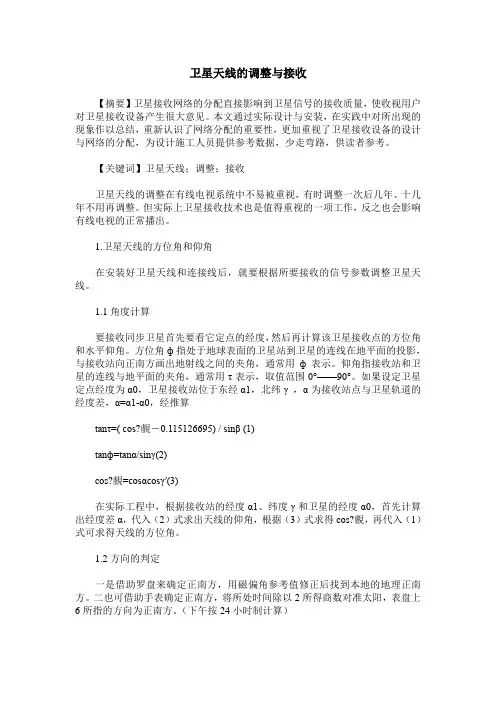

如何调试卫星天线角度介绍

卫星电视接收调试方法及接收参数

卫星电视是通过卫星进行信号传输和接收的一种电视接收方式。在进

行卫星电视接收调试时，我们需要了解一些基本的接收参数，并进行相应

的设置和调试。下面将介绍一些常见的卫星电视接收调试方法及接收参数。

一、卫星电视接收调试方法：

1.定位天线：将天线对准卫星信号源是卫星电视接收的第一步，一般

采用天线测量仪或信号找星仪来测量和定位，确保天线与卫星的对准角度

正确。

2.调节天线角度：在定位天线的基础上，通过微调天线角度来提高接

收信号的质量，可以通过观察接收机上的信号强度和质量指示器来调节。

3. 调节LNB极化角度：LNB（Low Noise Block，低噪声转换器）是

用于接收卫星信号的设备，其极化角度需要调节到合适的位置，以便接收

卫星信号源的极化信号。

4.设置接收参数：根据不同的卫星信号源，设置相应的接收参数，包

括频率、符号率和纠错码等。可以通过接收机的菜单设置来进行调节。

5.装配和连接设备：将电视机、接收机、LNB等设备进行正确的装配

和连接，确保信号的顺畅传输。

6.调试信号质量：通过观察信号强度和质量指示器，并在屏幕上观察

图像和声音的质量，来确定卫星电视接收的信号质量是否满足要求。

二、卫星电视接收参数：

1. 频率（Frequency）：指卫星信号的频率，一般以MHz为单位，可

以根据提供商或卫星信号源的要求进行设置。

2. 符号率（Symbol Rate）：指信号在单位时间内传输的符号数量，

一般以ksps（千符号每秒）为单位。根据卫星信号源的要求进行设置。

3. 极化（Polarization）：指卫星信号的极化方式，常见的有水平

卫星天线安装与调试步骤重新梳理

1.引言

卫星通信作为现代通信技术的重要组成部分，被广泛应用于电视广播、互联网通信等领域。而卫星天线作为接收和发送卫星信号的关键设备，在安装和调试时需要特别注意。本文将重新梳理卫星天线的安装与调试步骤，旨在帮助读者更深入地理解卫星天线的工作原理和操作要点。

2.准备工作

在进行卫星天线的安装与调试之前，我们首先需要完成以下准备工作：

2.1 确定卫星信号接收位置：选择一个开阔的地方，远离高楼大厦及遮挡物，尽量确保卫星信号的稳定接收。

2.2 了解天线规格及参数：了解所使用的卫星天线的规格和参数，包括天线直径、天线增益、工作频率范围等，以便有效地进行安装和调试。

2.3 准备必要的工具和材料：如扳手、螺丝刀、尺子、电缆、连接器、防水胶带等工具和材料，以处理安装和调试过程中的各种问题。

3.安装步骤

3.1 安装天线支架：根据天线规格和参数，选择合适的天线支架进行安装，确保天线能够稳定地放置在接收位置上。

3.2 调整天线俯仰角：根据卫星信号接收位置的纬度，调整天线的俯仰角，使其与地球的卫星轨道保持一定的夹角，以便更好地接收卫星信号。

3.3 调整天线方位角：根据卫星信号接收位置的经度和所选卫星的位置参数，调整天线的方位角，使其朝向目标卫星的位置方向，以便接收到卫星信号。

3.4 连接卫星接收器：使用合适的电缆和连接器，将卫星天线与卫星接收器进行连接，确保电缆连接良好、接触可靠。

3.5 确保连线正确：在连接卫星天线和卫星接收器的过程中，需要仔细确认电缆的接线是否正确，以免造成无法接收到有效信号的问题。

资料图纸交流中心给站长留言电工技术论坛电子技术论坛有线电视技术论坛晶体管资料查询

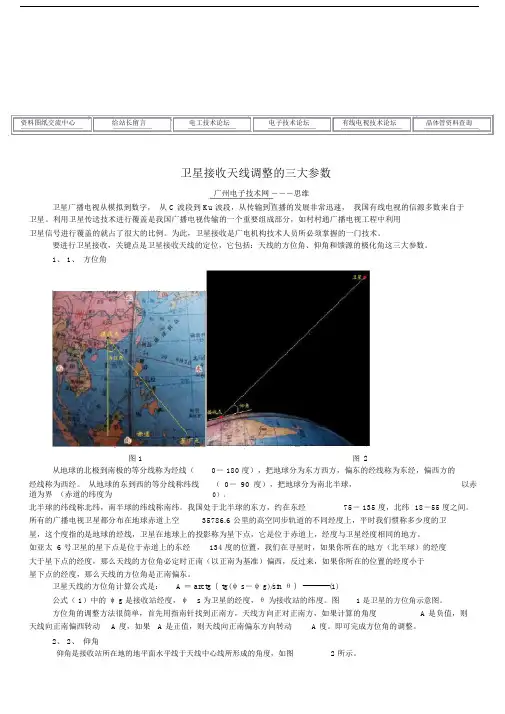

卫星接收天线调整的三大参数

广州电子技术网――－思维

卫星广播电视从模拟到数字，从 C 波段到 Ku 波段，从传输到直播的发展非常迅速，我国有线电视的信源多数来自于

卫星。利用卫星传送技术进行覆盖是我国广播电视传输的一个重要组成部分，如村村通广播电视工程中利用

卫星信号进行覆盖的就占了很大的比例。为此，卫星接收是广电机构技术人员所必须掌握的一门技术。

要进行卫星接收，关键点是卫星接收天线的定位，它包括：天线的方位角、仰角和馈源的极化角这三大参数。

1、 1、方位角

图 1图2

从地球的北极到南极的等分线称为经线（0－ 180 度），把地球分为东方西方，偏东的经线称为东经，偏西方的

经线称为西经。从地球的东到西的等分线称纬线（0－90度），把地球分为南北半球，以赤道为界（赤道的纬度为0），

北半球的纬线称北纬，南半球的纬线称南纬。我国处于北半球的东方，约在东经75－ 135 度，北纬18－55 度之间。

所有的广播电视卫星都分布在地球赤道上空35786.6 公里的高空同步轨道的不同经度上，平时我们惯称多少度的卫星，这个度指的是地球的经线，卫星在地球上的投影称为星下点，它是位于赤道上，经度与卫星经度相同的地方。

如亚太 6 号卫星的星下点是位于赤道上的东经134 度的位置，我们在寻星时，如果你所在的地方（北半球）的经度大于星下点的经度，那么天线的方位角必定时正南（以正南为基准）偏西，反过来，如果你所在的位置的经度小于

星下点的经度，那么天线的方位角是正南偏东。

地面卫星天线的调试方法和技巧

作者：张皓

来源：《环球市场信息导报》2013年第06期

地面站搜星要素

搜索卫星一般要注意四个要素：仰角、方位角、极化和焦距。

仰角：指卫星地面站的天线主瓣波束轴线对准卫星的连线与其在地平面的投影夹角，常用EL表示。

方位角：指当以地理正北为零度，按顺时针方向参考时，天线波束主瓣轴瞄准卫星的连线的投影线与正北方向线的夹角，常用AZ来表示。

极化：指电磁波在传播过程中的电场矢量方向和幅度随时间变化的特性，一般包括左旋、右旋圆极化及水平、垂直线极化四种极化方式，我国卫星接收信号通常采用水平、垂直线极化波。地卫站天线的极化方式一定要与所接收的卫星下行信号的极化方式一致即极化匹配，才能保证接收质量达到规定的标准，否则将影响信号的正常接收及质量。

焦距是指卫星接收天线对接收信号反射后信号汇聚最强的位置点。

常用计算公式与调星原则

地面站方位角、仰角是卫星接收天线指向的两个重要数据，馈源极化角、焦距f是卫星接收天线调整中另外两个不容忽视的参数。四个参数可由以下卫星天线定位经验计算公式获得，实际应用中我们一般以Az的大小与正负来确定方位角。

应用上述公式需说明以下几点。

考虑磁偏角的变化。实际操作中由于一般对方位的判断是靠地球磁场来定位的（如指南针），它们所指出的北方向并不是地球的真北方向，而是磁北方向。天线指向是以真北方向为基准计算的，因此上述方位角计算公式没有考虑磁偏角，在天线方位角实际调整时应对其进行修正，即加上或减去此位置上的磁偏角的绝对值，以弥补因地球磁场而产生的偏差。磁北与真北之间的磁偏角随时间和地理位置会有一定变化，可根据地磁图采用划区查表的方法获得，范围一般在正负几度左右。

最新中星9号卫星接收机调节方法及参数中星9号卫星是中国国家广播电视总局投入运行的一颗卫星，用于广播电视传输服务。其信号接收主要依赖于卫星接收机。下面我将为您详细介绍最新中星9号卫星接收机的调节方法和参数。

一、中星9号卫星接收机的调节方法

1.天线安装和定位：首先，应选择一个适当的地方安装卫星天线，避免遮挡物如建筑物、树木等。其次，通过调整卫星天线的角度和方向，使其指向运行中的中星9号卫星。可以使用卫星信号定位仪等设备来定位。

2.接收机的连接：将接收机与卫星天线通过同轴电缆连接起来。确保连接牢固，并避免插头接触不良或接线段损坏。

3.接收机的电源连接：将接收机插头插入电源插座，并确保电源线正常。

4.接收机参数的调节：在连接好接收机后，需要对接收机进行参数调节。这些参数包括极化角度、频率、符号率、FEC等。

极化角度：根据不同的地理位置确定所需的极化角度。一般而言，南方地区极化角度为正极化，北方地区为负极化。

频率：根据接收到的中星9号卫星频率进行设置。可以在卫星电视节目提供商网站上查询相应的频率。

符号率：符号率也称为数据传输速率，用于描述数字电视信号的传输速度。根据中星9号卫星的提供商所提供的数据进行设置。

FEC：即前向纠错码，用于在传输过程中检测和纠正错误。根据卫星信号提供商提供的FEC参数进行设置。

务必确认接收机的参数调节正确，以确保有效地接收到中星9号卫星的信号。

二、中星9号卫星接收机的参数

1.极化角度：南方正极化，北方负极化。

2.频率：根据卫星信号提供商所提供的频率进行设置。

3.符号率：根据卫星信号提供商所提供的数据传输速率进行设置。

浅谈地面卫星天线的调试方法和技巧

——普陀区广电台张皓摘要：本文阐述了调试地面卫星天线中需要注意的各种要素、原则、方法和以及调试过程中的注意事项;

关键词：卫星天线搜星要素调整方法注意事项

随着卫星转发的广播电视节目和数据不断增多,各电视台下行接收设施也越来越多,而且由于各种原因导致传输原节目的卫星轨道经常变化,因此地面卫星接收站也需要不断调整天线方向来对准卫星,以保证正常收视;

一、地面站搜星要素

搜索卫星一般要注意四个要素：仰角、方位角、极化和焦距;

仰角：指卫星地面站的天线主瓣波束轴线对准卫星的连线与其在地平面的投影夹角,常用EL表示;

方位角：指当以地理正北为零度,按顺时针方向参考时,天线波束主瓣轴瞄准卫星的连线的投影线与正北方向线的夹角,常用AZ来表示;

极化：指电磁波在传播过程中的电场矢量方向和幅度随时间变化的特性,一般包括左旋、右旋圆极化及水平、垂直线极化四种极化方式,我国卫星接收信号通常采用水平、垂直线极化波;地卫站天线的极化方式一定要与所接收的卫星下行信号的极化方式一致即极化匹配,才能保证接收质量达到规定的标准,否则将影响信号的正常接收及质量;

焦距是指卫星接收天线对接收信号反射后信号汇聚最强的位置点;

二、常用计算公式与调星原则

地面站方位角、仰角是卫星接收天线指向的两个重要数据,馈源极化角ρ、焦距f是卫星接收天线调整中另外两个不容忽视的参数;四个参数可由以下卫星天线定位经验计算公式获得,实际应用中我们一般以Az的大小与正负来确定方位角;

Az=tg-1tgλ/sinφ, Az∈-π/2, π/2 1

资料图纸交流中心给站长留言电工技术论坛电子技术论坛有线电视技术论坛晶体管资料查询

卫星接收天线调整的三大参数

广州电子技术网――－思维

卫星广播电视从模拟到数字，从C波段到Ku波段，从传输到直播的发展非常迅速，我国有线电视的信源多数来自于卫星。利用卫星传送技术进行覆盖是我国广播电视传输的一个重要组成部分，如村村通广播电视工程中利用卫星信号进行覆盖的就占了很大的比例。为此，卫星接收是广电机构技术人员所必须掌握的一门技术。

要进行卫星接收，关键点是卫星接收天线的定位，它包括：天线的方位角、仰角和馈源的极化角这三大参数。

1、1、方位角

图1 图2

从地球的北极到南极的等分线称为经线（0－180度），把地球分为东方西方，偏东的经线称为东经，偏西方的经线称为西经。从地球的东到西的等分线称纬线（0－90度），把地球分为南北半球，以赤道为界（赤道的纬度为0），北半球的纬线称北纬，南半球的纬线称南纬。我国处于北半球的东方，约在东经75－135度，北纬18－55度之间。所有的广播电视卫星都分布在地球赤道上空35786.6公里的高空同步轨道的不同经度上，平时我们惯称多少度的卫星，这个度指的是地球的经线，卫星在地球上的投影称为星下点，它是位于赤道上，经度与卫星经度相同的地方。如亚太6号卫星的星下点是位于赤道上的东经134度的位置，我们在寻星时，如果你所在的地方（北半球）的经度大于星下点的经度，那么天线的方位角必定时正南（以正南为基准）偏西，反过来，如果你所在的位置的经度小于星下点的经度，那么天线的方位角是正南偏东。

•卫星天线不论大小，天线指向，应开阔空旷。应避开高层建筑物、微波通信、鸟群等对天线波束的阻挡和干扰。

•卫星天线架设位置：支架要固定牢固，保证能够承载大风的负荷。在多雷雨地区，卫星天线的架设位置应避开雷击多发地点，同时要采取避雷措施。

•请按说明书指引安装•寻星时，不要把仰角和方位角的螺丝锁死。调整完毕后，锁死。

•引线不能有90度弯。其引线长度越短越好。

•完成后，尽量把螺丝涂满黄油，以免日后生锈。仰角不

能锁死

方位角不

能锁死

•天线安装支架、底座要垂直，要水平。请用水平仪测量。

•根据提供的寻星参数，用指南针确定方位角。

•根据提供的角度参数，用量角器，测量天线仰角。没有参数请把所在位置东经北纬参数发到群里。•寻星时，每小动一次要等待设备的反应时间5秒钟左右。

•寻星工具

指南针、水平仪、量角器，他们在手机应用市场里都能找到。水平仪就是要保证天线安装的地面应平整和水平。不能有坡度。量角器就是要保证天线的仰角测量准确。事后，可以试试测量天线的那个点，更准确。请发到群里与大家分享。水平仪

指南针

量角器指南针，就是要保证天

线指向正确。指向正确就会缩短寻星时间。指南针要避开磁场的干扰。

•高频头：安装后，接线柱垂直朝下，根据参数，根据夹具上的刻度,逆时针或顺时针旋转到合适。用手拧紧卡环。能用点劲可转动即可。等信号锁定后，在转动微调高频头。直至，信号电平达到最高。之后，用工具锁死卡环。锁死后要对接线头作密封防水处理。如果进水造成短路，就不好了。潮湿的地区更应注意。

寻星重要参考信息

强度：指高频头输入机器的信号电平值。在寻星时，可以理解为：线的长短、卫星距离的远近。质量：指信号中有效数据有多少。在寻星时，也可以理解为：寻星质量的好坏。数值越高越好。低

卫星天线调试方法

1.定位天线：首先，需要确保卫星天线正确安装在预定位置上，避免

物体遮挡、干扰和阻挡信号的天线。

2.方向调整：根据卫星的方位和仰角坐标系统，调整卫星天线的方向，使其准确指向目标卫星。可根据卫星提供的位置参数，使用仰角和方位角

来调整天线方向。仰角是指卫星天线与水平面的夹角，而方位角是指天线

与地球北极的夹角。

3.对频器调整：对频器是用来调整卫星天线接收到的信号频率的设备。通过调整对频器，可以确保卫星天线和接收器之间的频率匹配，以避免信

号的丢失和变形。

4.极化调整：极化是指卫星天线振动方向相对于信号波的方向。卫星

天线和卫星之间的极化必须匹配，否则会导致信号损失和性能下降。通过

调整卫星天线的极化方向，可以获得最佳的信号接收质量。

5.信号强度调整：使用信号强度仪器检测卫星天线接收到的信号强度。根据信号强度的读数，可以调整天线的位置和方向，以获得最佳的信号接

收质量。通常，通过微调卫星天线的位置和方向，可以最大限度地提高信

号强度。

6.多轴调整：对于高性能天线，可以进行多轴调整，包括方位角、仰角、横滚角和俯仰角。通过多轴调整，可以实现更精确的天线定位，以提

高信号接收质量和性能。

7.反射板调整：卫星天线通常与反射板组合使用，以增强信号的接收。通过调整反射板的位置和倾斜角度，可以获得更好的信号接收效果。根据

卫星天线的类型和特性，可以选择合适的反射板调整方法。

8.噪声调整：噪声是指干扰信号和杂波信号对正常信号的影响。通过

调整卫星天线和接收器之间的噪声参数，可以降低噪声的干扰，提高信号

的清晰度和质量。

卫星天线的方位、仰角、极化角

要进行卫星接收，关键点是卫星接收天线的定位，它包括：天线的方位角、仰角和馈源的极化角这三大参数。

1、方位角从地球的北极到南极的等分线称为经线（0－180度），把地球分为东方西方，偏东的经线称

为东经，偏西方的经线称为西经。从地球的东到西的等分线称纬线（0－90度），把地球分为南北半球，以赤道为界（赤道的纬度为0），北半球的纬线称北纬，南半球的纬线称南纬。我国处于北半球的东方，约在东经75－135度，北纬18－55度之间。所有的广播电视卫星都分布在地球赤道上空35786.6公里的高空同步轨道的不同经度上，平时我们惯称多少度的卫星，这个度指的是地球的经线。卫星在地球上的投影称为星下点，它是位于赤道上，经度与卫星经度相同的地方。如亚太6号卫星的星下点是位于赤道上的东经134度的位置。我们在寻星时，如果你所在的地方（北半球）的经度大于星下点的经度，那么天线的方位角必定时正南（以正南为基准）偏西，反过来，如果你所在的位置的经度小于星下点的经度，那么天线的方位角是正南偏东。(福州位于福建省东部闽江下游，北纬25°15′-26°39′，东经118°08′-120°37′。)

卫星天线的方位角计算公式是：

A＝arctg｛tg(ψs－ψg)/sinθ｝----------(1)

公式（1）中的ψg是接收站经度，ψs为卫星的经度，θ为接收站的纬度。图1是卫星的方位角示意图。

方位角的调整方法很简单，首先用指南针找到正南方，天线方向正对正南方，如果计算的角度A是负值，则天线向正南偏西转动A度，如果A是正值，则天线向正南偏东方向转动A度。即可完成方位角的调整。

卫星接收天线调整的三大参数

广州电子技术网一一一思维

卫星广播电视从模拟到数字，从C波段到Ku波段，从传输到直播的发展非常迅速，我国有线电视的信源多数

来自于卫星。利用卫星传送技术进行覆盖是我国广播电视传输的一个重要组成部分，如村村通广播电视工程中利用卫星信号进行覆盖的就占了很大的比例。为此，卫星接收是广电机构技术人员所必须掌握的一门技术。

要进行卫星接收，关键点是卫星接收天线的定位，它包括：天线的方位角、仰角和馈源的极化角这三大参数。

1、1、方位角

图1 图2

从地球的北极到南极的等分线称为经线（0- 180度），把地球分为东方西方，偏东的经线称为东经，偏西方的

经线称为西经。从地球的东到西的等分线称纬线（0-90度），把地球分为南北半球，以赤道为界（赤道的纬度为0）, 北半球的纬线称北纬，南半球的纬线称南纬。我国处于北半球的东方，约在东经75- 135度，北纬18-55度之间。

所有的广播电视卫星都分布在地球赤道上空35786.6公里的高空同步轨道的不同经度上，平时我们惯称多少度的卫

星，这个度指的是地球的经线，卫星在地球上的投影称为星下点，它是位于赤道上，经度与卫星经度相同的地方。

如亚太6号卫星的星下点是位于赤道上的东经134度的位置，我们在寻星时，如果你所在的地方（北半球）的经度

大于星下点的经度，那么天线的方位角必定时正南（以正南为基准）偏西，反过来，如果你所在的位置的经度小于星下点的经度，那么天线的方位角是正南偏东。

卫星天线的方位角计算公式是： A = arctg {tg（® s—® g）/sin 0} --------- （1）

卫星天线的⽅位、仰⾓、极化⾓

卫星天线的⽅位、仰⾓、极化⾓

要进⾏卫星接收，关键点是卫星接收天线的定位，它包括：天线的⽅位⾓、仰⾓和馈源的极化⾓这三⼤参数。

1、⽅位⾓

从地球的北极到南极的等分线称为经线（0－180度），把地球分为东⽅西⽅，偏东的经线称为东经，偏西⽅的经线称为西经。从地球的东到西的等分线称纬线（0－90度），把地球分为南北半球，以⾚道为界（⾚道的纬度为0），北半球的纬线称北纬，南半球的纬线称南纬。我国处于北半球的东⽅，约在东经75－1 35度，北纬18－55度之间。所有的⼴播电视卫星都分布在地球⾚道上空35786.6公⾥的⾼空同步轨道的不同经度上，平时我们惯称多少度的卫星，这个度指的是地球的经线。卫星在地球上的

投影称为星下点，它是位于⾚道上，经度与卫星经度相同的地⽅。如亚太6号卫星的星下点是位于⾚道上的东经134度的位置。我们在寻星时，如果你所在的地⽅（北半球）的经度⼤于星下点的经度，那么天线的⽅位⾓必定时正南（以正南为基准）偏西，反过来，如果你所在的位置的经度⼩于星下点的经度，那么天线的⽅位⾓是正南偏东。

卫星天线的⽅位⾓计算公式是：

A＝arctg｛tg(ψs－ψg)/sinθ｝----------(1)

公式（1）中的ψg是接收站经度，ψs为卫星的经度，θ为接收站的纬度。图1是卫星的⽅位⾓⽰意图。

⽅位⾓的调整⽅法很简单，⾸先⽤指南针找到正南⽅，天线⽅向正对正南⽅，如果计算的⾓度A是负值，则天线向正南偏西转动A度，如果A是正值，则天线向正南偏东⽅向转动A度。即可完成⽅位⾓的调整。

卫星接收天线的安装与调试方法论文

卫星接收天线的安装与调试方法论文

在日复一日的学习、工作生活中，大家都不可避免地要接触到论文吧，借助论文可以有效训练我们运用理论和技能解决实际问题的的能力。还是对论文一筹莫展吗？下面是小编为大家收集的卫星接收天线的安装与调试方法论文，欢迎阅读与收藏！

摘要：

数字卫星广播在我国早已成为广播主要方式，利用卫星传送技术进行覆盖是我国广播电视传输的一个重要组成部分。在卫星广播系统中，接收上行地球站传送来的卫星信号要靠地面卫星接收系统来完成。本文对接收天线的类型做了详细的介绍，并从实用的角度阐述了卫星接收天线的调试方法及日常工作中应该注意的维护保养事宜。

关键词：

接收天线、仰角、方位角、极化角

目前，我国的广播事业已经取得了令人瞩目的成就。卫星广播电视从模拟到数字，从C波段到Ku波段，从传输到直播，发展迅速。卫星直播电视的开播，更是解决了我国偏远山村收看电视难的问题，现阶段的村村通广电工程也是利用卫星信号进行覆盖的。

1.卫星接收天线的作用

广播电视节目是靠卫星接收系统来完成的，系统是由卫星接收天线、高频头、馈源、第一中频电缆、功分器和卫星接收机等几部分组成。

最常用的卫星接收天线就是我们所说的大锅，是一个金属抛物面，它把从星空传来的卫星信号能量反射会聚成一个焦点。馈源是在天线焦点处设置的一个卫星信号的喇叭，它把会聚到焦点的能量全部收集起来。高频头是将馈源送来的信号进行降频和放大后再传送到卫星接收机。一般来说，天线的口径越大，节目信号越强，接收到的信号质量越高。

2.卫星天线的种类

资料图纸交流中心给站长留言电工技术论坛电子技术论坛有线电视技术论坛晶体管资料查询

卫星接收天线调整的三大参数

广州电子技术网――－思维

卫星广播电视从模拟到数字，从C波段到Ku波段，从传输到直播的发展非常迅速，我国有线电视的信源多数来自于卫星。利用卫星传送技术进行覆盖是我国广播电视传输的一个重要组成部分，如村村通广播电视工程中利用卫星信号进行覆盖的就占了很大的比例。为此，卫星接收是广电机构技术人员所必须掌握的一门技术。

要进行卫星接收，关键点是卫星接收天线的定位，它包括：天线的方位角、仰角和馈源的极化角这三大参数。

1、1、方位角

图1 图2

从地球的北极到南极的等分线称为经线（0－180度），把地球分为东方西方，偏东的经线称为东经，偏西方的经线称为西经。从地球的东到西的等分线称纬线（0－90度），把地球分为南北半球，以赤道为界（赤道的纬度为0），北半球的纬线称北纬，南半球的纬线称南纬。我国处于北半球的东方，约在东经75－135度，北纬18－55度之间。所有的广播电视卫星都分布在地球赤道上空35786.6公里的高空同步轨道的不同经度上，平时我们惯称多少度的卫星，这个度指的是地球的经线，卫星在地球上的投影称为星下点，它是位于赤道上，经度与卫星经度相同的地方。如亚太6号卫星的星下点是位于赤道上的东经134度的位置，我们在寻星时，如果你所在的地方（北半球）的经度大于星下点的经度，那么天线的方位角必定时正南（以正南为基准）偏西，反过来，如果你所在的位置的经度小于星下点的经度，那么天线的方位角是正南偏东。

天线方向角及下倾角测试

天线方向角测试方法：

使用仪器：指南针

型号：DQY-1型

指南针的工作环境要求：

1．在使用指南针时应距离金属物体、金属管道、导线等2米以上，以免指南针自身磁场受其他磁场干扰，无法获取准确数据。2．应在晴好天气使用，避免空气中过多的带电粒子对指南针造成影响。

3．使用时应在远离强磁场，如变压器、旋转电机、高压走廊等。4．应避免在太阳黑子活跃期内使用，由于该期间地球磁场会发生偏转及磁暴现象，指南针获取数据与平时要存在较大差距。5．在测试者使用指南针时，不要在其半径1米内使用手机通话，以免影响测试数据。

第一种测试方法

1.测量者在待测天线正后方一定距离（根据实际情况，尽量远离

天线），选择一适当位置。安装好三脚架并把指南针放置于三脚

架托盘上，打开指南针盖并将指南针盖垂直立起与天线面板水

平，调节三脚架将指南针调至水平（或测量者手持）；

2.视线从指南针刻度盘边上的准针通过反光镜中间的观察孔，与

前边的校准针再与要测量的天线的支撑杆成直线；

3.此时指南针黑针所指的刻度就是该天线的方位角；

4.换另一名测试者重复上述步骤；或用另外一块表进行测量。取

得数据的平均值即

第二种测试方法

1．测量者在待测天线正前方一定距离（根据实际情况，尽量远离天线），选择一适当位置。安装好三脚架并把指南针放置于三脚架托盘上，打开指南针盖并将指南针盖垂直立起与天线面板水平，调节三脚架将指南针调至水平（或测量者手持）；

2．从指南针刻度盘边上的准针通过反光镜中间的观察孔，与前边的校准针再与要测量的天线的支撑杆成直线；

3．此时指南针白针所指的刻度就是该天线的方位角；
