蓄电池充放电作业指导书资料

220V直流系统蓄电池充放电试验作业指导书
批准：
审定：
审核：
编写：
乌拉特中旗鲁能风电有限责任公司
1 范围
本作业指导书适用于乌拉特风电厂220V直流系统蓄电池充放电试验工作。

2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

电力安全工作规程（变电站和发电厂电气部分）
DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》
SD-BDL220/30蓄电池放电装置技术说明书
圣阳牌GFM型2V蓄电池用户使用指南
3 施工前准备
3.1 准备工作安排
3.2 人员标准
第 1 页共 5 页
3.3工器具
3.4 材料
3.5 危险点及预防控制措施
第 2 页共 5页
4 作业程序
第 3 页共 5 页
第 4 页共 5页
5报告
第 5 页共 5 页
蓄电池测试报告
蓄电池型号：组别：放电电流：测试人：测试时间：蓄电池外观：□合格□不合格开路电压：□合格□不合格气密性：□合格□不合格放电时间：
第 6 页共 5页
第 7 页共 5 页
第 8 页共 5页
结论：□合格□不合格
第 9 页共 5 页。

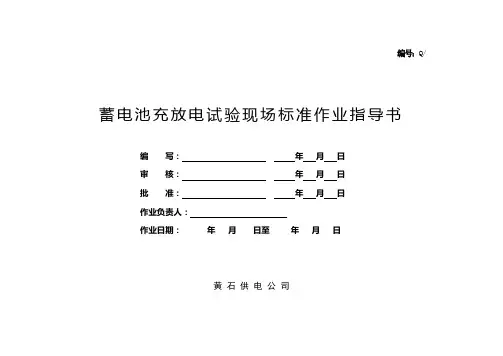

编号：Q/ 蓄电池充放电试验现场标准作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期：年月日至年月日
黄石供电公司
1、范围
本作业指导书适用于通信站蓄电池充放电操作。

2、引用文件
下列标准、规范所包含的条文，通过在本指导书中的引用而成为本书的条文。

在规范出版时,所有版本均为有效。

所有的标准、规范都被修订，使用本书的各方应探讨使用下列标准、规范最新版本的可能性。

1)中华人民共和国信息产业部《电信电源维护规程》
2）DL/T724—2000《电力系统用蓄电池直流电源装置运行与维护技术规程》
3、检修前准备工作安排
3。

1准备工作安排
3。

2作业人员要求
3.3工器具及材料
3.4危险点分析及安全控制措施
4、作业内容及步骤。

蓄电池设备安装及充放电作业指导书1 工程概况1.1 工程概况××电厂工程直流系统包括动力直流系统和控制直流系统。

动力直流主要给直流负荷提供电源，动力直流负荷主要包括直流油泵、交流不停电电源装置、事故照明及厂用电系统的断路器合闸电源等。

控制直流用于电气设备的控制、测量、保护、信号等，还包括热工专业的控制、保护等。

1.2 工程量和工期1.2.1 工程范围及工程量本项工程的作业范围包括：直流盘安装××面，蓄电池安装××组及蓄电池组充放电。

1.2.2 施工工期施工准备：2天直流盘安装：3—5天蓄电池安装：8—10天蓄电池充放电：每组5—7天2 编制依据3 作业前的条件和准备3.1 技术准备3.1.1施工图纸齐全，并已由专业公司技术负责人组织进行图纸会检，确认图纸无问题。

3.1.2施工方案已确定，并经项目部技术负责人审核批准。

3.1.3施工场地能够满足施工要求，材料预算已批准，设备已到货。

3.1.4施工技术措施编制完毕。

3.1.5技术人员按照施工技术措施，对施工人员进行技术、安全交底，并进行了《专业公司施工技术交底三签记录》。

3.2 作业人员3.3 作业工机具3.4 安全防护用品及其它用品3.5 工序交接3.5.1施工前检查与蓄电池安装有关的建筑物的建筑工程质量，结果应符合国家现行的建筑工程施工及验收规范中的有关规定。

3.5.2蓄电池安装前，建筑工程及其辅助设施尤其是照明、通风及下水应按设计要求全部竣工，并验收合格。

4 作业程序4.1 蓄电池安装4.2 直流系统盘柜安装5 施工方法及步骤5.1蓄电池安装及充放电5.1.1蓄电池支架安装根据安装图纸厂家安装手册，安装蓄电池支架。

蓄电池支架与墙壁之间的距离应与图纸一致。

5.1.2 蓄电池检查及安装1) 设备到现场应由供应部门组织甲方、监理及工地进行开箱检查，结果应符合下列要求：①包装及密封应良好。

②开箱检查，蓄电池型号、规格应符合设计要求，附件齐全，元件无损坏现象。

蓄电池充放电作业指导书一、蓄电池技术规范型号：DJ200固定型阀控密封式铅酸蓄电池额定电压：2V额定容量：200安时工作温度：﹣40~+60℃蓄电池数量：104只生产厂家：深圳理士奥电源技术有限公司二、蓄电池使用条件：1、蓄电池充电方式以恒压限流为宜。

25℃环境温度条件下：浮充使用时，充电电压为2.23-2.30V/单格，最大电流不限；循环使用时，充电电压为2.40-2.50V/单格；均充电压为2.35-2.40V/单格。

最大电流为0.3C10A（C10为10小时率放电额定容量）。

2、使用蓄电池时，根据使用环境温度变化，充电电压相应调整，浮充使用时温度补尝系数为-3mv/（℃单格）即环境温度每升高1℃，充电电压降低3mv/单格；反之环境温度每降低1℃。

充电电压提高3mv/单格；循环使用时为了5mv/（℃单格）均充时为；-4mv/（℃单格）。

三、蓄电池的维护：1、室内温度和通风及照明情况是否正常，室内无异味；2、蓄电池有无渗漏，无物理性损伤（如壳、盖无裂纹或变形）；3、蓄电池连接条螺栓是否坚固，各连接导线是否松动；4、室内是否清洁；5、电池有无异常；6、蓄电池的清洁应避免产生静电；7、用湿布清洁蓄电池，禁止使用汽油、酒精等有机溶剂，也不要使用含这些物质的布抹电池；8、清扫灰尘保持室内清洁；9、定期测定每组蓄电池的电压是否符合规定；10、定期紧固连接螺丝，保证连接良好；11、系统间隔90天，自动对蓄电池组均充一次。

四、蓄电池的使用充电：浮动充电（浮充）充电参数充电电压：2.23～2.30V/单体(25℃) (建议设置为2.25V/单体)最大充电电流：0.30C10温度补偿系数：-3mV/℃.单体(以25℃为基点)充电电压变动范围为±0.02V/单体注意：1).同一电池组各单体电池的电压值在使用初期会出现一定偏差，半年之后将趋于一致。

2).浮充电压过高或过低对电池的影响如下：长时间过高（过充电）：缩短寿命。

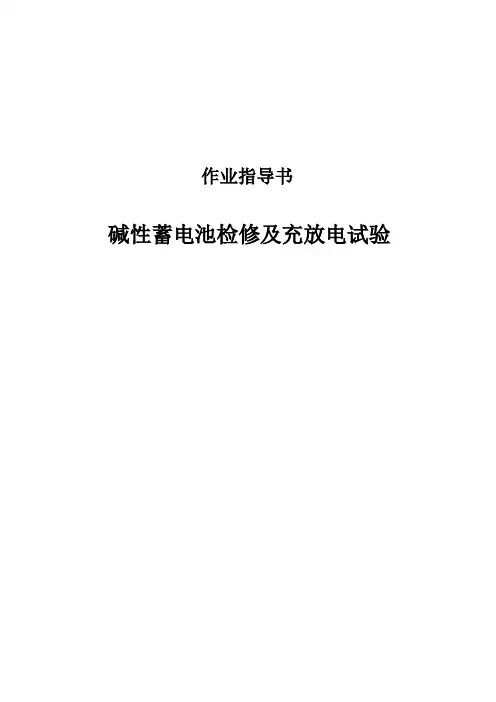

作业指导书碱性蓄电池检修及充放电试验蓄电池检修岗位作业流程第2步：清洁除垢第3步：蓄电池检修作业流程重要质量标准除垢、除尘蓄电池外部清洁、除垢劳动防护用品穿戴整齐，工具准备齐全作业要点第1步：工前准备工具齐全，穿电工劳保用品外观检修，加注蒸馏水或电解液符合规定要求第4步：充放电试验进行2-5次充放电试验充放电试验合格第5步：组装装蓄电池组装至托盘内安装牢固，达到装车条件第6步：完工清理清理工作场地，填写检修作业记录关闭设备电源安全风险提示1. 蓄电池搬运过程中防止砸伤；2. 充放电试验防止触电。

目次1.作业前准备2. 清洁除垢3. 蓄电池检修4. 充放电试验5.组装6.完工清理蓄电池和箱检修作业指导书类别：E2、E3级检修系统：供电装置部件：碱性蓄电池碱性蓄电池检修及充放电作业指导书适用车型：25B、25G 、25K、25T、19K等型客车作业人员：车辆电工作业时间：1至3天/辆工装工具：扳手、起子、钳子、毛刷、冲洗机、清洁工具、充放电机作业材料：手套、作业帽、绝缘胶带作业场所：蓄电池检修场地环境要求：通风、照明良好操作规程：参考资料：1.《中国铁路总公司关于印发〈铁路客车电气装置检修规则（试行）〉的通知》.铁总运（2015）29号警告警告序号作业项目工具及材料作业程序及标准作业图示1 作业前准备扳手、起子、钳子、毛刷、清洁工具、冲洗机、充放电机1.穿工作服，戴工作帽、手套、口罩。

2.将蓄电池搬运至检修台位。

2 清洁除垢扳手、起子、钳子、毛刷、清洁工具2.1清洁启动电池及托盘表面。

将少量洗衣粉洒到电池表面，浇上清水后用毛刷进行清洗，用清水冲洗电池，电池表面应清洁，无碱液、油迹和其他异物，清洗完毕后，自然晾干。

2.2去除接续线端子、连接板、极柱及螺栓、螺母表面污垢、硫化物、氧化物。

去除接续线端子、连接板、极柱及螺栓、螺母表面污垢、硫化物、氧化物，表面蚀点严重时更新，极柱无松动。

2.3拆卸蓄电池各连接线、连续线。

蓄电池充放电作业指导书一、作业目的蓄电池是一种常见的能量储存设备，广泛应用于电动车辆、太阳能发电系统、UPS电源等领域。

为了保证蓄电池的正常使用和延长其寿命，正确的充放电作业是至关重要的。

本指导书旨在提供蓄电池充放电作业的详细指导，确保操作人员能够正确、安全地进行相关作业。

二、作业前准备1. 确认作业场所：选择室内通风良好的场所进行蓄电池充放电作业，确保没有易燃、易爆等危险物质存在。

2. 检查设备和工具：确保所使用的充电器、放电负载以及相关工具完好无损，无任何安全隐患。

3. 个人防护措施：操作人员应穿戴防护眼镜、手套和防护服，避免直接接触蓄电池电解液。

三、充电作业步骤1. 连接充电器：将充电器正确地连接到蓄电池的正负极，确保极性正确，避免短路和反极性连接。

2. 设置充电参数：根据蓄电池的额定电压和容量，设置合适的充电电流和电压，确保充电过程中不会造成过充或过放现象。

3. 开始充电：启动充电器，观察充电电流和电压的变化情况，确保充电过程平稳进行。

4. 监控充电过程：定期检查充电器的工作状态，确保充电器正常运行，没有异常情况发生。

5. 充电完成：当蓄电池达到额定电压时，停止充电并断开充电器与蓄电池的连接。

四、放电作业步骤1. 连接放电负载：将放电负载正确地连接到蓄电池的正负极，确保极性正确，避免短路和反极性连接。

2. 设置放电参数：根据蓄电池的额定电压和容量，设置合适的放电电流和电压，确保放电过程中不会造成过放或过充现象。

3. 开始放电：启动放电负载，观察放电电流和电压的变化情况，确保放电过程平稳进行。

4. 监控放电过程：定期检查放电负载的工作状态，确保放电负载正常运行，没有异常情况发生。

5. 放电完成：当蓄电池达到安全放电终止电压时，停止放电并断开放电负载与蓄电池的连接。

五、注意事项1. 避免过充或过放：在充放电过程中，严格控制充放电电流和电压，避免对蓄电池造成过充或过放现象，以免损坏蓄电池。

2. 防止短路：在连接充电器或放电负载时，务必确保正负极连接正确，避免短路情况的发生。

蓄电池安装检查及充放电施工作业指导书一、铅酸蓄电池安装检查施工步骤：1、铅酸蓄电池安装前按下列要求进行外观检查：a.蓄电池槽无裂纹、损伤，槽盖密封良好。

b.蓄电池的正负端柱极性必须正确，并无变形。

c.极板上的活性物质与栅板结合紧密，无脱落现象，极板无弯曲变形。

d.连接条、螺栓及螺母齐全。

2、蓄电池安装a.蓄电池采用专用小车和吊具进行安装，全部电池按图纸要求就位，在找正前要反复检查和校对蓄电池的极性，使蓄电池的正极和相邻电池的负极相连接，确认无误后，在纵横向拉白线绳对电池进行找平找正，不平处垫铅皮找平，蓄电池要安装平稳、间距均匀，同一排、列的蓄电池槽高低一致、排列整齐。

b.连接条保持清洁，接线前逐个测量电池电压达到规定值，连接要正确。

接头连接部分涂电力复合脂，以免电解液漏出腐蚀连接板和螺栓。

连接螺栓紧固，紧固力矩值符合厂家说明书要求，避免由于连接松动造成过热。

c.有抗震要求时，抗震件安装符合厂家要求，并牢固可靠。

d.蓄电池的液面线放在便于检查的一侧。

e.按次序贴上蓄电池编号。

二、蓄电池充放电施工步骤：(1)初充电前对全组蓄电池再进行一次认真的检查，核对蓄电池的极性，检查整个线路的接线是否正确，测量蓄电池组的绝缘电阻合格。

(2)交流电源要保证连续供电72h以上，充电设备运转良好。

(3)组织好值班人员，准备好测量用的仪表、仪器，充电前对室温及每个蓄电池的端电压进行测量并做好记录。

(4)蓄电池充电时要符合下列要求：a.采用恒流充电法充电时，其最大电流不得超过制造厂规定的最大允许电流值。

b.采用恒压充电法充电时，其充电的起始电流不得超过最大允许电流值，单体电池的端电压不得超过2.4V。

(5)蓄电池充电时不得进行明火作业，否则必须停下充电，并加强通风等防火措施。

(6)初充电时，电解液的温度控制在15℃-40℃范围内，最高不得超过45℃，一旦超过要减小充电电流，采取降温措施（风冷或水冷），并延长充电时间。

(7)初充电期间每隔1h记录一次充电电流及电池的总电压。

蓄电池充放电作业指导书目次前言.................................................................. 错误!未定义书签。

1 范围 (1)2 规范性引用文件 (1)3 职责和权限 (1)3.1工作负责人职责 (1)3.2工作班成员职责 (1)4 人员技能和劳动组织 (1)5 工作程序 (1)5.1工作准备 (1)5.1.1指定工作负责人 (1)5.1.2了解设备情况 (2)5.1.3准备工具和测量设备。

(2)5.2履行开工手续 (2)5.2.1危险源、危险点预控 (2)5.2.2环境因素预控 (2)5.2.3交代安全措施 (2)5.3作业流程图 (2)6 作业内容及要求 (3)6.1静态放电 (3)6.2注意事项 (4)7 记录 (4)8 修订记录 (4)附录A (4)蓄电池充放电作业指导书1 范围本标准规定了蓄电池充放电作业人员的工作程序，确保蓄电池充放电操作正确和试验结果准确。

本标准适用于本局110kV、220kV、500kV变电所蓄电池的充放电工作。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本标准。

ISO 9001-2008 质量管理体系要求ISO 14001-2004 环境管理体系规范及使用指南OHSAS 18001-2007 职业健康安全管理体系规范DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程3 职责和权限3.1 工作负责人职责工作负责人全面负责试验工作的安全，正确安全地组织安排蓄电池充放电工作，工作前对工作班人员详细交代安全注意事项，终结后进行安全小结。

工作负责人负责确认值班员所做的安全措施是否符合现场实际条件，工作班人员所做的安全措施是否正确完备。

第七篇蓄电池充放电试验一、试验目的及标准冃的：长期浮充电方式运行的防酸蓄电池，板极表面将逐渐生成硫酸铅结晶，堵塞极板的微孔，阻碍电解液的渗透，从而增大了蓄电池的内阻，降低了极板屮活性物质的作用，蓄电池容最人为下降。

核对性放电，可使蓄电池得到活化，容最得到恢复，使用寿命延长，确保其安全运行。

标准：1.阀控蓄电池组的恒流限压充电电流和恒流放电电流均为I,额定电压为2V的蓄电池放电终止电压为1.8V,只耍其中一个蓄电池放到了终止电压，应停止放电，在3次充放电循环Z 内，若达不到额定容量的100%此蓄电池组不合格。

2.进行全核对性放电时，充放电电流均为10恒流,严防过充和过放。

根据DIYT724—2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》的要求，发迫厂或变电所中只有一组电池，不能退出运行、也不能作全核对性放电、只能用10电流以恒流放出额定容量的50%, 在放电过程屮，蓄电池组端电压不得低于2VXNo当放电仪蓄电池总电压2VXNV,停止放电，放电过程中，记下蓄电池组的端电压，每个蓄电池端电压。

3.阀控蓄电池核对性放电周期，新安装或人修后的阀控蓄电池组，应进行全核对性放电试验，以后每隔2-3年进行一次全核对性试验，运行了6年以后的阀控蓄电池，应每年作一次全核对性放电试验。

二、安全措施1.为保证人身和设备安全，应严格遵守安全规程DL408-91《电业安全工作规程（发电厂和变电所电气部分）》中有关规定。

2.严格按照图纸接线，避免因接错线发生不安全事故。

3.蓄电池退出后，应确保直流母线的正常供电。

4.作业过程中，戴好手套，防止触电。

三、试验工器具SD—BDL220/30蓄电池放电装置1台、万用表1只、钳型电流表1只、防酸手套1双、干湿温度表1只、螺丝刀一套、小扳手一套。

四、注意事项l.SD—BDL220/30蒂电池放电装置，在放电过程中产生的热量较大，设备应放置在通风良好，无结露，无腐蚀的坏境卜装證两侧的通风孔不易阻塞，保证通风良好。

目录简要作业流程图 (3)1 范围 (4)2 本指导书涉及的资料和图纸 (4)3 安全措施 (4)4 备品备件清单 (5)5 修前准备 (5)6 检修工序及质量标准 (5)7 试验记录 (8)8 设备试运、调试、试验 (8)简要作业流程图1 范围本作业指导书适用于我厂#1、#2、#3号机组及网络继保蓄电池（动力及控制）充放电的检修工作，主要工作为蓄电池清扫、检查、充放电工作，对已发现的问题进行处理。

2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

DL408－91 电业安全工作规程（发电厂和变电所电气部分）DL/T995—2006继电保护及电网安全自动装置检验规程DL/T 724-2000电力系统用蓄电池直流电源装置运行与维护技术规程（87）电生供字第254号继电保护及电网安全自动装置现场保安规定Q/CDT101 0001—2007工作票、操作票使用和管理标准电安生发【2000】589号电力系统继电保护及安全自动装置反事故措施管理规定国电发【1994】191号防止电力生产重大事故的二十五项重点要求直流系统装置技术说明书、使用说明书、及直流系统二次回路图3 安全措施3.1 准备工作中需要注意的事项□参加检修的人员进行安全教育和技术培训，达到上岗条件。

□作业组成员的着装要符合规定、精神状态是否良好。

□开工前作业负责人要进行安全交底、技术交底，做好危险预想。

□检查试验仪器的完好性及精确性。

□检查使用工具的绝缘完好。

□办理电气检修工作票及危险点分析票，确认工作票所载安全措施是否正确、完备的执行，查对检修设备与运行设备是否明确分开。

3.2 施工过程中需要注意的事项严格执行《电业安全工作规程》。

每天检查工作班成员着装是否符合规定、精神状态是否良好。

#9机蓄电池充放电指导书1编制依据及引用标准1.1 DL/T724-2000《电力系统用幫屯池直流电源装置运行与维护技术规程》1. 2江苏设计院直流图纸#9机直流系统图纸2进行充放电的目的：在正常运行屮的蓄电池组，为了检验其实际容量，将蓄电池组脱离运行，以规定的放电电流进行恒流放电，只要其中一个单体蓄电池放到了规定的终止电压，应停止放电。

按公式计算蓄电池组的实际容量。

C = Tf • t (Ah)式中C——蓄电池组容量，Ah；If 一一恒定放电电流，A；T一一放电时间，ho3概况直流系统采用220V。

幫电池为南京盛佳建业科技冇限公司GFM系列阀控式密封铅酸蓄电池-T2V1000E/A的蓄电池组。

#9机组220V直流系统设置一套微机型电力高频开关电源，作为其充电装置。

高频开关共6只。

#9机220V直流系统配冇一套WJJ微机绝缘监测装置，对直流系统绝缘进行在线监测。

220V蓄电池设置有一套蓄电池组检测装置，在直流屏上随吋可检测到每个蓄电池的电压情况。

220VW电池采用串连的方式组成，每组共103只誉电池。

5放电前准备工作准备5.1检查蓄电池外观无异常，蓄电池之间的连接应正确、紧固、可靠。

5.2蓄电池室内通风和照明良好。

5.3蓄电池室必须配备好合格的1211灭火器。

5.5 1作负责人及成员熟悉直流系统原理图，了解维护规程、规范。

5.6工作负责人在工作开始前应向工作班成员详细讲解蓄电池充放电的内容、程序及各安全注意事项。

5.7蓄电池的充放电电压、电流正确，单个电池应满足要求。

5・8蓄电池充放电期间，各临时电源设施必须做好安全标示，蓄电池的充放电必须安排有经验的专门人员值班，值班人员必须严格遵守纪律，严禁串岗、流岗。

5. 9蓄屯池充放屯期间如遇到意外情况，如电池损坏后酸溅至身体部位，特别是眼睛时，应立即用活水清洗。

6蓄电池充放电6.1在我厂把蓄电池从直流母线屮退岀，用高频开关带#9机直流，如发现异常时合上#9、#10机直流母线联络开关保证直流母线电压。
