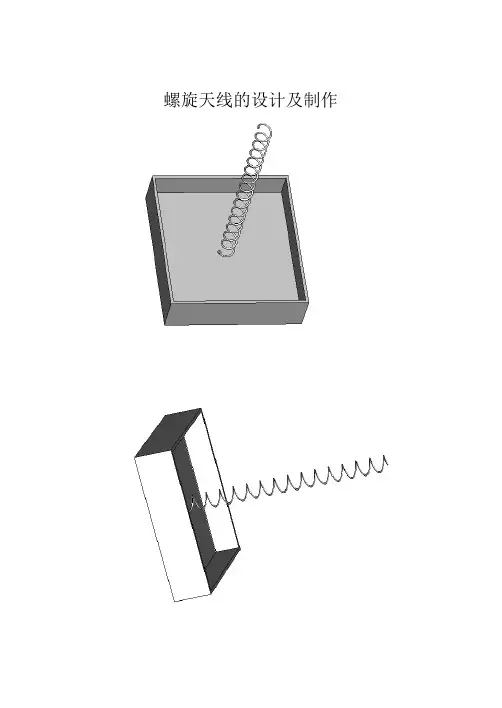

螺旋天线的设计及制作
尺寸说明: 一、盒体部分
盒体部分提供了螺旋线天线的后向辐射电磁波的反射作用,可进一步提高天线的性能。
盒体为空心长方体,其中,底X 宽=0.375π0λ╳0.375π0λ,盒体高=2
1底或宽。
二、螺旋天线部分
天线的绕制:由于要实现左旋圆极化,其绕制的方法也是以左手合拳形式,进行绕制即可。
螺旋线的直径=0λ/π,节距(线圈之间距离)=0.2250λ,线圈的周长等于波长。
0λ为工作中心频点处的真空波长。
三、天线的性能
当螺旋线绕制18圈时,其增益在17dBi ,半功率角在27°左右,当圈数增加时增益增加,半功率角减小。
机械性能也很坚固。
四、加工时的选材及注意事项
盒体部分可以用镀锌板等金属体焊制即可,铜为首选,厚度在0.75---1mm 之间。
螺旋线用0.75---1mm 的铜丝时行绕制。
与接头连接部分预留一小段,在组装时与接头进行焊接。
注意的是螺旋线与金属盒一定不能有接触。
并且,螺旋的中轴线与底板的中心点重合。
在绕制螺旋线时,由于膨胀因素,尺寸可能达不到要求。
在进行实验时,可以把螺旋线的圈数作的多一些,到时可以。

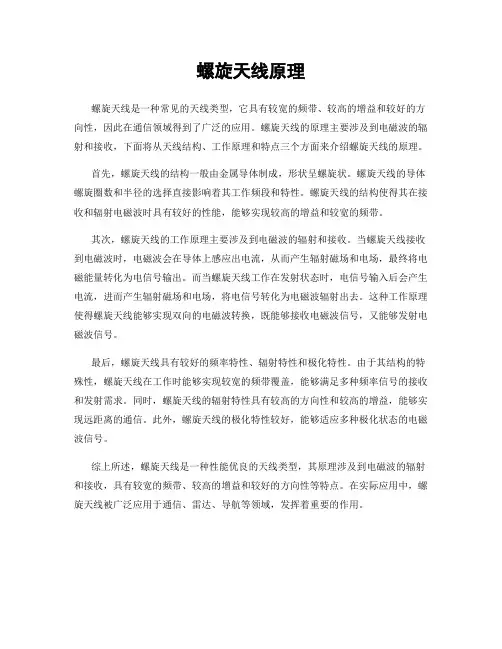

螺旋天线原理
螺旋天线是一种常见的天线类型,它具有较宽的频带、较高的增益和较好的方向性,因此在通信领域得到了广泛的应用。
螺旋天线的原理主要涉及到电磁波的辐射和接收,下面将从天线结构、工作原理和特点三个方面来介绍螺旋天线的原理。
首先,螺旋天线的结构一般由金属导体制成,形状呈螺旋状。
螺旋天线的导体螺旋圈数和半径的选择直接影响着其工作频段和特性。
螺旋天线的结构使得其在接收和辐射电磁波时具有较好的性能,能够实现较高的增益和较宽的频带。
其次,螺旋天线的工作原理主要涉及到电磁波的辐射和接收。
当螺旋天线接收到电磁波时,电磁波会在导体上感应出电流,从而产生辐射磁场和电场,最终将电磁能量转化为电信号输出。
而当螺旋天线工作在发射状态时,电信号输入后会产生电流,进而产生辐射磁场和电场,将电信号转化为电磁波辐射出去。
这种工作原理使得螺旋天线能够实现双向的电磁波转换,既能够接收电磁波信号,又能够发射电磁波信号。
最后,螺旋天线具有较好的频率特性、辐射特性和极化特性。
由于其结构的特殊性,螺旋天线在工作时能够实现较宽的频带覆盖,能够满足多种频率信号的接收和发射需求。
同时,螺旋天线的辐射特性具有较高的方向性和较高的增益,能够实现远距离的通信。
此外,螺旋天线的极化特性较好,能够适应多种极化状态的电磁波信号。
综上所述,螺旋天线是一种性能优良的天线类型,其原理涉及到电磁波的辐射和接收,具有较宽的频带、较高的增益和较好的方向性等特点。
在实际应用中,螺旋天线被广泛应用于通信、雷达、导航等领域,发挥着重要的作用。

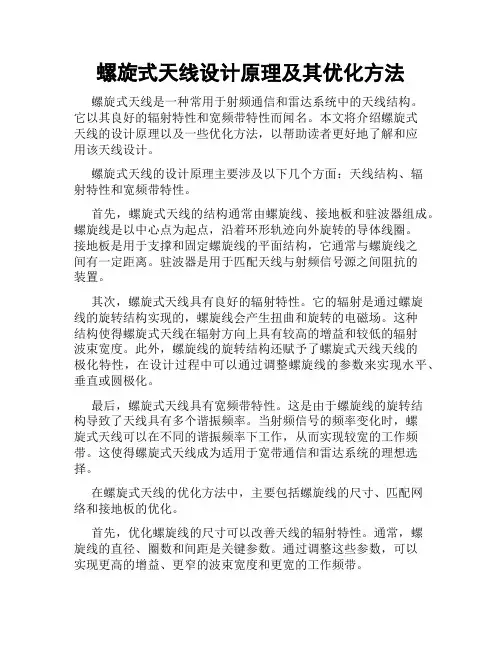

螺旋式天线设计原理及其优化方法螺旋式天线是一种常用于射频通信和雷达系统中的天线结构。
它以其良好的辐射特性和宽频带特性而闻名。
本文将介绍螺旋式天线的设计原理以及一些优化方法,以帮助读者更好地了解和应用该天线设计。
螺旋式天线的设计原理主要涉及以下几个方面:天线结构、辐射特性和宽频带特性。
首先,螺旋式天线的结构通常由螺旋线、接地板和驻波器组成。
螺旋线是以中心点为起点,沿着环形轨迹向外旋转的导体线圈。
接地板是用于支撑和固定螺旋线的平面结构,它通常与螺旋线之间有一定距离。
驻波器是用于匹配天线与射频信号源之间阻抗的装置。
其次,螺旋式天线具有良好的辐射特性。
它的辐射是通过螺旋线的旋转结构实现的,螺旋线会产生扭曲和旋转的电磁场。
这种结构使得螺旋式天线在辐射方向上具有较高的增益和较低的辐射波束宽度。
此外,螺旋线的旋转结构还赋予了螺旋式天线天线的极化特性,在设计过程中可以通过调整螺旋线的参数来实现水平、垂直或圆极化。
最后,螺旋式天线具有宽频带特性。
这是由于螺旋线的旋转结构导致了天线具有多个谐振频率。
当射频信号的频率变化时,螺旋式天线可以在不同的谐振频率下工作,从而实现较宽的工作频带。
这使得螺旋式天线成为适用于宽带通信和雷达系统的理想选择。
在螺旋式天线的优化方法中,主要包括螺旋线的尺寸、匹配网络和接地板的优化。
首先,优化螺旋线的尺寸可以改善天线的辐射特性。
通常,螺旋线的直径、圈数和间距是关键参数。
通过调整这些参数,可以实现更高的增益、更窄的波束宽度和更宽的工作频带。
其次,优化匹配网络可以提高天线与射频信号源之间的匹配性能。
匹配网络通常由扼流圈和电容器组成,以调整天线的输入阻抗。
通过调整匹配网络的参数,可以实现更低的驻波比和更高的功率传输效率。
最后,优化接地板的结构可以影响天线的辐射效果。
接地板的尺寸、形状和材料都会对螺旋式天线的辐射特性产生影响。
因此,选择合适的接地板结构是螺旋式天线设计中一个重要的优化方面。
总体而言,螺旋式天线是一种高性能的天线结构,具有良好的辐射特性和宽频带特性。

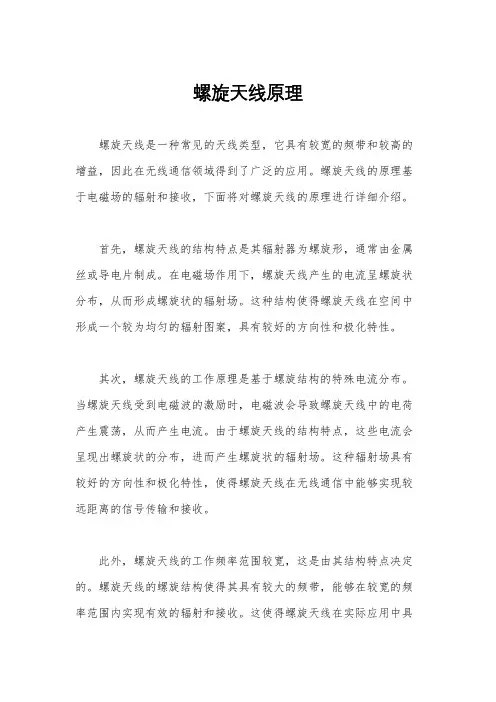

螺旋天线原理
螺旋天线是一种常见的天线类型,它具有较宽的频带和较高的增益,因此在无线通信领域得到了广泛的应用。
螺旋天线的原理基于电磁场的辐射和接收,下面将对螺旋天线的原理进行详细介绍。
首先,螺旋天线的结构特点是其辐射器为螺旋形,通常由金属丝或导电片制成。
在电磁场作用下,螺旋天线产生的电流呈螺旋状分布,从而形成螺旋状的辐射场。
这种结构使得螺旋天线在空间中形成一个较为均匀的辐射图案,具有较好的方向性和极化特性。
其次,螺旋天线的工作原理是基于螺旋结构的特殊电流分布。
当螺旋天线受到电磁波的激励时,电磁波会导致螺旋天线中的电荷产生震荡,从而产生电流。
由于螺旋天线的结构特点,这些电流会呈现出螺旋状的分布,进而产生螺旋状的辐射场。
这种辐射场具有较好的方向性和极化特性,使得螺旋天线在无线通信中能够实现较远距离的信号传输和接收。
此外,螺旋天线的工作频率范围较宽,这是由其结构特点决定的。
螺旋天线的螺旋结构使得其具有较大的频带,能够在较宽的频率范围内实现有效的辐射和接收。
这使得螺旋天线在实际应用中具
有较好的灵活性,能够适应不同频段的通信需求。
总的来说,螺旋天线的原理是基于其特殊的结构和电磁场的相互作用。
螺旋天线能够产生较为均匀的辐射图案,具有较好的方向性和极化特性,工作频率范围较宽,因此在无线通信领域具有重要的应用价值。
对螺旋天线的原理有深入的理解,有助于更好地设计和应用螺旋天线,推动无线通信技术的发展。
以上就是关于螺旋天线原理的介绍,希望对您有所帮助。
如果您对螺旋天线还有其他问题,欢迎继续探讨交流。

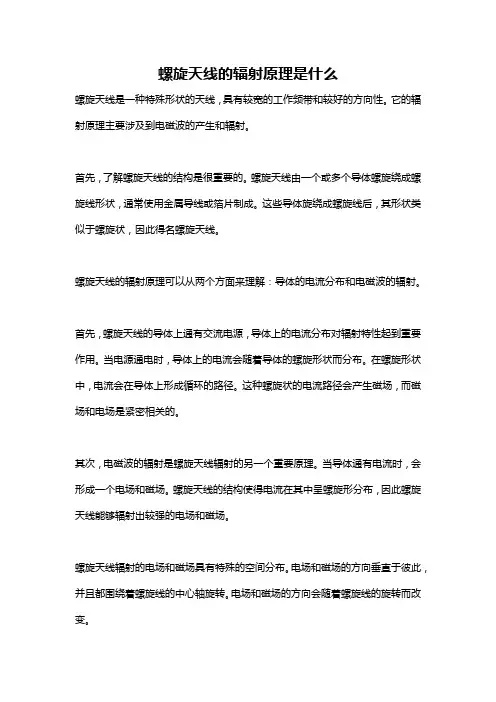

螺旋天线的辐射原理是什么螺旋天线是一种特殊形状的天线,具有较宽的工作频带和较好的方向性。
它的辐射原理主要涉及到电磁波的产生和辐射。
首先,了解螺旋天线的结构是很重要的。
螺旋天线由一个或多个导体螺旋绕成螺旋线形状,通常使用金属导线或箔片制成。
这些导体旋绕成螺旋线后,其形状类似于螺旋状,因此得名螺旋天线。
螺旋天线的辐射原理可以从两个方面来理解:导体的电流分布和电磁波的辐射。
首先,螺旋天线的导体上通有交流电源,导体上的电流分布对辐射特性起到重要作用。
当电源通电时,导体上的电流会随着导体的螺旋形状而分布。
在螺旋形状中,电流会在导体上形成循环的路径。
这种螺旋状的电流路径会产生磁场,而磁场和电场是紧密相关的。
其次,电磁波的辐射是螺旋天线辐射的另一个重要原理。
当导体通有电流时,会形成一个电场和磁场。
螺旋天线的结构使得电流在其中呈螺旋形分布,因此螺旋天线能够辐射出较强的电场和磁场。
螺旋天线辐射的电场和磁场具有特殊的空间分布。
电场和磁场的方向垂直于彼此,并且都围绕着螺旋线的中心轴旋转。
电场和磁场的方向会随着螺旋线的旋转而改变。
通过这种电场和磁场的分布,螺旋天线能够辐射出电磁波。
当电源送入导体上的交流电流时,电场和磁场的强弱也会随之变化,从而使得产生的电磁波可以在空间中传播。
螺旋天线的辐射特性中有几个重要的参数需要考虑,其中之一是极化方向。
由于电场和磁场的方向会随着螺旋线的旋转而改变,螺旋天线可以实现不同的极化方向,包括垂直极化和水平极化。
此外,螺旋天线还具有较宽的工作频带和较好的方向性。
螺旋结构的设计可以使得螺旋天线在辐射特性上具有较宽的带宽。
而螺旋形状的导体结构使得螺旋天线具有较好的方向性,即特定方向上的辐射功率较大。
总之,螺旋天线的辐射原理主要涉及到导体的电流分布和电磁波的辐射。
通过合理设计导体的结构和通入的电源,螺旋天线能够辐射出电磁波并实现特定的极化方向、较宽的工作频带和较好的方向性。
这使得螺旋天线被广泛应用于无线通信、卫星通信和雷达等领域。

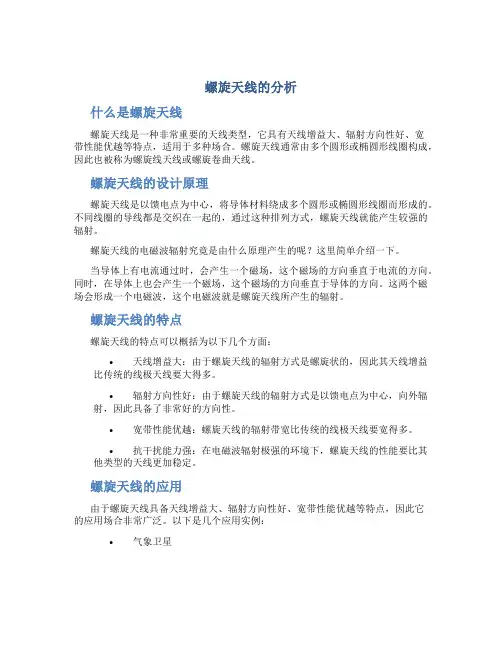

螺旋天线的分析什么是螺旋天线螺旋天线是一种非常重要的天线类型,它具有天线增益大、辐射方向性好、宽带性能优越等特点,适用于多种场合。
螺旋天线通常由多个圆形或椭圆形线圈构成,因此也被称为螺旋线天线或螺旋卷曲天线。
螺旋天线的设计原理螺旋天线是以馈电点为中心,将导体材料绕成多个圆形或椭圆形线圈而形成的。
不同线圈的导线都是交织在一起的,通过这种排列方式,螺旋天线就能产生较强的辐射。
螺旋天线的电磁波辐射究竟是由什么原理产生的呢?这里简单介绍一下。
当导体上有电流通过时,会产生一个磁场,这个磁场的方向垂直于电流的方向。
同时,在导体上也会产生一个磁场,这个磁场的方向垂直于导体的方向。
这两个磁场会形成一个电磁波,这个电磁波就是螺旋天线所产生的辐射。
螺旋天线的特点螺旋天线的特点可以概括为以下几个方面:•天线增益大:由于螺旋天线的辐射方式是螺旋状的,因此其天线增益比传统的线极天线要大得多。
•辐射方向性好:由于螺旋天线的辐射方式是以馈电点为中心,向外辐射,因此具备了非常好的方向性。
•宽带性能优越:螺旋天线的辐射带宽比传统的线极天线要宽得多。
•抗干扰能力强:在电磁波辐射极强的环境下,螺旋天线的性能要比其他类型的天线更加稳定。
螺旋天线的应用由于螺旋天线具备天线增益大、辐射方向性好、宽带性能优越等特点,因此它的应用场合非常广泛。
以下是几个应用实例:•气象卫星气象卫星是用来观测地球的大气变化情况以及天气预报的一种卫星。
由于气象卫星需要在红外和可见光等多个频段上进行观测,因此需要使用宽带性能优越的螺旋天线。
•无人机无人机的控制和导航都需要借助于GPS信号。
因此,无人机上需要安装GPS天线,而螺旋天线正是一种非常好的GPS天线。
•通信系统螺旋天线的辐射方式非常适合在通信系统中使用。
在电磁波辐射比较强的环境下,螺旋天线的抗干扰能力也将变得更加出色。
总结螺旋天线是一种非常重要的天线类型,因为它具备天线增益大、辐射方向性好、宽带性能优越等特点,适用于多种场合。

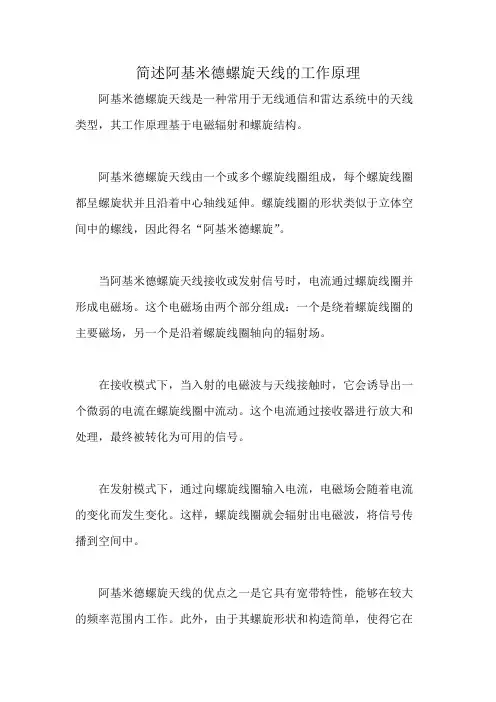

简述阿基米德螺旋天线的工作原理阿基米德螺旋天线是一种常用于无线通信和雷达系统中的天线类型,其工作原理基于电磁辐射和螺旋结构。
阿基米德螺旋天线由一个或多个螺旋线圈组成,每个螺旋线圈都呈螺旋状并且沿着中心轴线延伸。
螺旋线圈的形状类似于立体空间中的螺线,因此得名“阿基米德螺旋”。
当阿基米德螺旋天线接收或发射信号时,电流通过螺旋线圈并形成电磁场。
这个电磁场由两个部分组成:一个是绕着螺旋线圈的主要磁场,另一个是沿着螺旋线圈轴向的辐射场。
在接收模式下,当入射的电磁波与天线接触时,它会诱导出一个微弱的电流在螺旋线圈中流动。
这个电流通过接收器进行放大和处理,最终被转化为可用的信号。
在发射模式下,通过向螺旋线圈输入电流,电磁场会随着电流的变化而发生变化。
这样,螺旋线圈就会辐射出电磁波,将信号传播到空间中。
阿基米德螺旋天线的优点之一是它具有宽带特性,能够在较大的频率范围内工作。
此外,由于其螺旋形状和构造简单,使得它在
制造和安装上相对容易。
总结来说,阿基米德螺旋天线通过螺旋线圈的电磁辐射和接收来实现对信号的传输和接收。
其独特的结构和工作原理使其成为一种常用的天线类型,广泛应用于通信和雷达系统中。

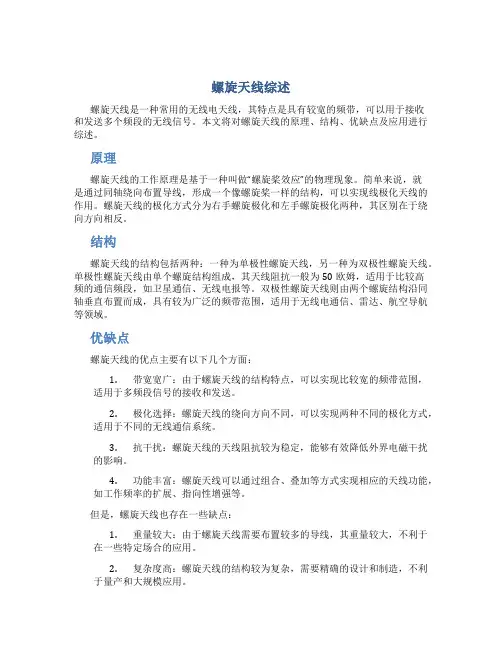

螺旋天线综述螺旋天线是一种常用的无线电天线,其特点是具有较宽的频带,可以用于接收和发送多个频段的无线信号。
本文将对螺旋天线的原理、结构、优缺点及应用进行综述。
原理螺旋天线的工作原理是基于一种叫做“螺旋桨效应”的物理现象。
简单来说,就是通过同轴绕向布置导线,形成一个像螺旋桨一样的结构,可以实现线极化天线的作用。
螺旋天线的极化方式分为右手螺旋极化和左手螺旋极化两种,其区别在于绕向方向相反。
结构螺旋天线的结构包括两种:一种为单极性螺旋天线,另一种为双极性螺旋天线。
单极性螺旋天线由单个螺旋结构组成,其天线阻抗一般为50欧姆,适用于比较高频的通信频段,如卫星通信、无线电报等。
双极性螺旋天线则由两个螺旋结构沿同轴垂直布置而成,具有较为广泛的频带范围,适用于无线电通信、雷达、航空导航等领域。
优缺点螺旋天线的优点主要有以下几个方面:1.带宽宽广:由于螺旋天线的结构特点,可以实现比较宽的频带范围,适用于多频段信号的接收和发送。
2.极化选择:螺旋天线的绕向方向不同,可以实现两种不同的极化方式,适用于不同的无线通信系统。
3.抗干扰:螺旋天线的天线阻抗较为稳定,能够有效降低外界电磁干扰的影响。
4.功能丰富:螺旋天线可以通过组合、叠加等方式实现相应的天线功能,如工作频率的扩展、指向性增强等。
但是,螺旋天线也存在一些缺点:1.重量较大:由于螺旋天线需要布置较多的导线,其重量较大,不利于在一些特定场合的应用。
2.复杂度高:螺旋天线的结构较为复杂,需要精确的设计和制造,不利于量产和大规模应用。
3.成本较高:由于螺旋天线的制造工艺和材料要求较高,其成本也较为昂贵。
应用螺旋天线的应用范围较为广泛,包括:1.通信领域:螺旋天线可以用于卫星通信、无线电报、移动通信等领域。
2.雷达领域:由于螺旋天线的绕向方向可以实现两种不同的极化方式,能够用于雷达的接收和发射。
3.航空导航领域:螺旋天线可以用于飞行器的测距、速度、高度等导航应用。
4.无线电探测领域:螺旋天线可以用于接收和发送较低频的无线电信号,如气象探测、防御系统等。

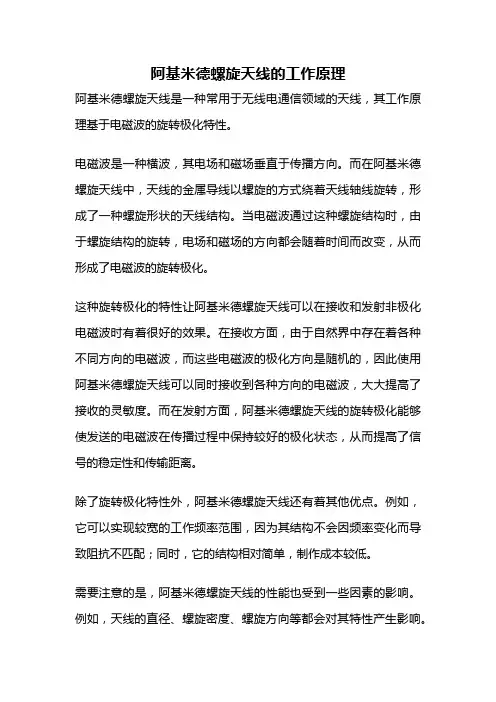

阿基米德螺旋天线的工作原理
阿基米德螺旋天线是一种常用于无线电通信领域的天线,其工作原理基于电磁波的旋转极化特性。
电磁波是一种横波,其电场和磁场垂直于传播方向。
而在阿基米德螺旋天线中,天线的金属导线以螺旋的方式绕着天线轴线旋转,形成了一种螺旋形状的天线结构。
当电磁波通过这种螺旋结构时,由于螺旋结构的旋转,电场和磁场的方向都会随着时间而改变,从而形成了电磁波的旋转极化。
这种旋转极化的特性让阿基米德螺旋天线可以在接收和发射非极化电磁波时有着很好的效果。
在接收方面,由于自然界中存在着各种不同方向的电磁波,而这些电磁波的极化方向是随机的,因此使用阿基米德螺旋天线可以同时接收到各种方向的电磁波,大大提高了接收的灵敏度。
而在发射方面,阿基米德螺旋天线的旋转极化能够使发送的电磁波在传播过程中保持较好的极化状态,从而提高了信号的稳定性和传输距离。
除了旋转极化特性外,阿基米德螺旋天线还有着其他优点。
例如,它可以实现较宽的工作频率范围,因为其结构不会因频率变化而导致阻抗不匹配;同时,它的结构相对简单,制作成本较低。
需要注意的是,阿基米德螺旋天线的性能也受到一些因素的影响。
例如,天线的直径、螺旋密度、螺旋方向等都会对其特性产生影响。
因此,在实际设计和应用中需要根据具体情况进行优化。
阿基米德螺旋天线以其旋转极化的特性和其他优点,在无线电通信领域中得到了广泛的应用。
在今后的发展中,它有望进一步提高性能,满足更加复杂和高要求的应用场景。

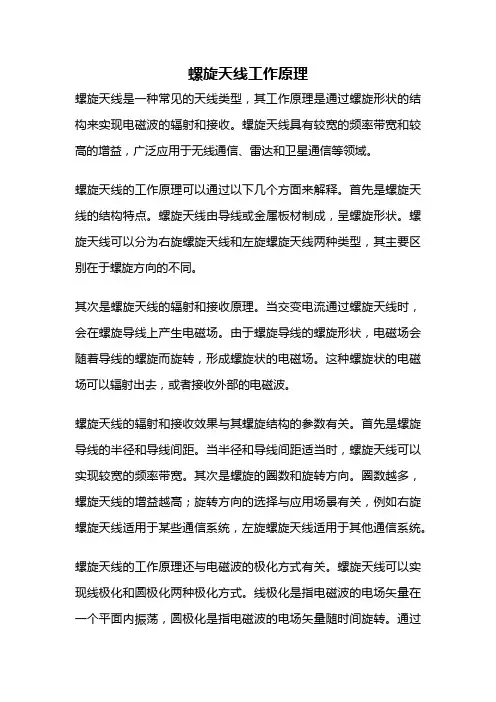

螺旋天线工作原理螺旋天线是一种常见的天线类型,其工作原理是通过螺旋形状的结构来实现电磁波的辐射和接收。
螺旋天线具有较宽的频率带宽和较高的增益,广泛应用于无线通信、雷达和卫星通信等领域。
螺旋天线的工作原理可以通过以下几个方面来解释。
首先是螺旋天线的结构特点。
螺旋天线由导线或金属板材制成,呈螺旋形状。
螺旋天线可以分为右旋螺旋天线和左旋螺旋天线两种类型,其主要区别在于螺旋方向的不同。
其次是螺旋天线的辐射和接收原理。
当交变电流通过螺旋天线时,会在螺旋导线上产生电磁场。
由于螺旋导线的螺旋形状,电磁场会随着导线的螺旋而旋转,形成螺旋状的电磁场。
这种螺旋状的电磁场可以辐射出去,或者接收外部的电磁波。
螺旋天线的辐射和接收效果与其螺旋结构的参数有关。
首先是螺旋导线的半径和导线间距。
当半径和导线间距适当时,螺旋天线可以实现较宽的频率带宽。
其次是螺旋的圈数和旋转方向。
圈数越多,螺旋天线的增益越高;旋转方向的选择与应用场景有关,例如右旋螺旋天线适用于某些通信系统,左旋螺旋天线适用于其他通信系统。
螺旋天线的工作原理还与电磁波的极化方式有关。
螺旋天线可以实现线极化和圆极化两种极化方式。
线极化是指电磁波的电场矢量在一个平面内振荡,圆极化是指电磁波的电场矢量随时间旋转。
通过调整螺旋天线的结构参数,可以实现不同极化方式的辐射和接收。
螺旋天线的工作原理还涉及到电磁波在空间中的传播特性。
螺旋天线可以实现全向辐射或定向辐射。
全向辐射是指天线在水平面上实现360度的辐射,适用于无线通信中的基站天线;定向辐射是指天线在某个方向上实现辐射,适用于雷达和卫星通信等应用。
螺旋天线通过其独特的螺旋结构实现了电磁波的辐射和接收。
其工作原理与螺旋导线的形状、参数以及电磁波的极化和传播特性密切相关。
螺旋天线具有较宽的频率带宽、较高的增益以及可调的极化和辐射特性,因此在无线通信、雷达和卫星通信等领域得到了广泛的应用。
天线――螺旋天线物理尺寸对天线效率的影响一、天线概览绝大多数天线具有可逆性:即天线用作接收天线时的特性与其处于发射状态时的特性时相同的。
辐射方向图:表示给定距离下天线的辐射随角度的变化,辐射的强弱由离天线给定距离r处的功率密度S来评价。
接收模式下,天线对于某方向来波的响应正比于辐射方向图上该方向的值。
方向系数:表示最大辐射强度于全空间均匀辐射时的平均辐射强度之比。
极化:描述了天线辐射时电场矢量的特征,瞬时电场矢量随时间的轨迹图决定波动的极化特性。
天线的输入阻抗:是天线终端电压与电流之比,通常的目的是使天线的输入阻抗与传输线的特征阻抗相匹配。
§天线分类依据频率特性的不同,可以把天线分成四种基本类型。
◎电小天线:天线的尺寸比一个波长小很多。
特征:很弱的方向性,低输入电阻,高输入电抗,低辐射效率。
适合于VHF或更低的波段。
如短振子,小环。
◎谐振天线:在谐振频率点或某个窄频带内工作令人满意。
特征:低或中等增益,实输入阻抗,带宽狭窄。
主要用于HF到低于1GHz的频段。
如半波振子,微带贴片,八木天线。
◎宽带天线:在一个很宽的频率范围内,方向图、增益和阻抗几乎是常数,并且能够用有效辐射区的概念表述其特征,该区域在天线上的位置随频率的变化而变化。
特征:低到中等增益,增益恒定,实输入阻抗,工作频带宽。
主要用于VHF直至数个GHz的频段。
如螺线天线,对数周期天线。
◎口径天线:由一个供电磁波通过的开放的物理口径。
特征:高增益,增益随频率增大,带宽中等。
用于UHF和更高的频段。
如喇叭天线,反射面天线。
§天线的电气特性(1)方向特性――方向图(BW0.5,FSLL)、方向系数D、增益G。
(2)阻抗特性――输入阻抗Zin、效率2640rhRA,(辐射阻抗Z)(3)带宽特性――带宽、上限频率f1,下限频率f2。
(4)极化特性――极化、极化隔离度。
天线增益G :等于辐射功率与输入功率之比。
AG D阻抗特性:电小天线和谐振天线之所以是窄频带天线,很大程度上受制于恶劣的阻抗特性。
阿基米德螺旋天线的工作原理
阿基米德螺旋天线是一种特殊形状的天线,它可以用于接收和发射无线电波。
其工作原理基于阿基米德螺线的几何特性。
阿基米德螺旋天线由一个金属丝缠绕成螺旋状,每个螺旋周期包含多个等距的圈。
这些圈的直径和间距决定了天线的工作频率。
当无线电波通过阿基米德螺旋天线时,它会在每个螺旋周期中发生相位移动。
这种相位移动的结果是,信号在天线上不同位置的元素上到达的时间略有不同。
由于相位移动的存在,阿基米德螺旋天线能够实现波束赋形和空间极化多样性。
通过调整天线的形状和参数,可以使得天线在特定方向上增强信号的接收或发射。
阿基米德螺旋天线在通信系统、雷达系统和卫星通信等领域得到广泛应用。
由于其独特的工作原理和优越的性能,它能够提供高增益、低副瓣和可调节的极化特性。
等角螺旋天线的工作原理
等角螺旋天线是一种常用于无线通信系统中的天线类型,它的
工作原理可以从几个方面来解释。
首先,等角螺旋天线利用了螺旋线的特性来实现辐射和接收电
磁波。
螺旋线是一种具有连续螺旋形状的导体,它可以有效地辐射
和接收电磁波。
当电流通过螺旋线时,会在天线上产生磁场和电场,这些场的相互作用导致电磁波的辐射。
其次,等角螺旋天线的辐射特性与其几何结构有关。
等角螺旋
天线的螺旋线圈数相等,且每个螺旋线圈的圈数和间距相等,使得
天线具有旋转对称性。
这种几何结构使得等角螺旋天线在辐射方向
上具有均匀的辐射特性,即在水平和垂直方向上具有相似的辐射图案。
这种均匀的辐射特性使得天线能够在各个方向上均匀地辐射和
接收电磁波。
此外,等角螺旋天线还具有极化特性。
极化是指电磁波的电场
振动方向。
等角螺旋天线通常被设计为具有圆极化特性,即电场振
动方向在水平和垂直方向上均匀分布。
这种圆极化特性使得天线能
够适应不同极化方式的信号,提高信号的接收和传输效果。
总的来说,等角螺旋天线利用螺旋线的特性实现电磁波的辐射和接收。
其几何结构使得天线具有均匀的辐射特性和圆极化特性,从而提高了天线在无线通信系统中的性能和适用性。
螺旋天线
螺旋天线
螺旋天线是一种具有螺旋形状的天线。
它由导电性能良好的金属螺旋线组成,通常用同轴线馈电,同轴线的心线和螺旋线的一端相连接,同轴线的外导体则和接地的金属网(或板)相连接。
螺旋天线的辐射方向与螺旋线圆周长有关。
当螺旋线的圆周长比一个波长小很多时,辐射最强的方向垂直于螺旋轴;当螺旋线圆周长为一个波长的数量级时,最强辐射出现在螺旋旋轴方向上。
螺旋天线是天线的一种,可以收发空间中旋转的偏振电磁信号。
这种天线通常用在卫星从外表看起来,螺旋天线就好像在一个平面的反射屏上安装了一个螺旋。
螺旋部分的长度要等于或者稍大于一个波长。
反射器呈圆形或方形,反射器的内部最大举例(直径或者边缘)至少要达到四分之三波长。
螺旋部分的半径在八分之一到四分之一波长之间,同时还要保证四分之一到二分之一波长的倾斜角度。
天线的最小尺度取决于所采用的低频信号频率大小。
如果螺旋或反射器太小,那么天线的效率就会严重降低。
在螺旋天线的轴心部分,电磁波的能量最大。
螺旋天线通常是由多个螺旋部分和一个反射器组成。
可以同时垂直或水平的挪动整组天线来跟踪某个卫星。
如果卫星并没有在轨道上运行,可以通过计算机来调节天线的方位角,来跟踪卫星轨迹。
螺旋天线电路设计一、引言螺旋天线是一种常用的宽带天线,其特点是频率范围广、阻抗匹配好、方向性良好等。
本文将介绍如何设计一款螺旋天线电路。
二、螺旋天线的原理螺旋天线是一种基于电磁波的发射和接收原理的天线,其主要构成部分为导体和地面板。
导体通常采用圆形或正方形的金属片,通过不同方向上的缠绕来实现较好的频率范围和方向性。
在实际应用中,通常采用四分之一波长或半波长作为导体长度。
三、螺旋天线电路设计步骤1. 确定频率范围:首先需要确定需要使用的频率范围,以便选择合适的导体长度和缠绕方式。
2. 选择导体形状:根据实际应用需求,选择合适的导体形状(圆形或正方形),并确定其大小。
3. 计算导体长度:根据选定的频率范围和导体形状,计算出所需的导体长度。
可以使用在线计算器或专业软件进行计算。
4. 缠绕方式:根据计算出的导体长度和形状,确定缠绕方式。
通常有两种方式:顺时针和逆时针缠绕。
选择合适的缠绕方式可以影响天线的方向性。
5. 地面板设计:螺旋天线需要一个地面板来实现较好的阻抗匹配和性能。
地面板通常采用金属板或铜箔,大小应与导体相匹配。
6. 阻抗匹配:在实际应用中,需要将天线的阻抗与接收器或发射器进行匹配。
可以使用衰减器、变压器等方法进行匹配。
四、螺旋天线电路实现1. 制作导体:根据设计好的导体形状和长度,使用金属片或铜箔制作出导体。
2. 缠绕导体:根据设计好的缠绕方式,将导体进行缠绕,并固定在地面板上。
3. 制作地面板:根据设计好的大小和形状,制作出地面板,并将其与导体固定在一起。
4. 连接电路:将天线与接收器或发射器连接,并进行阻抗匹配。
五、螺旋天线电路调试1. 测试频率范围:使用信号源测试天线的频率范围,确保其符合设计要求。
2. 测试阻抗匹配:使用阻抗仪测试天线的阻抗,并进行调整以实现较好的匹配。
3. 测试方向性:使用转台或指向器测试天线的方向性,并进行调整以实现最佳效果。
六、总结螺旋天线是一种常用的宽带天线,其设计和制作需要考虑多个因素,包括频率范围、导体形状和长度、缠绕方式、地面板设计等。
螺旋天线介绍由金属导线绕成螺旋形状的天线。
它由同轴线馈电,在馈电端有一金属板(图1)。
螺旋天线的方向性在很大程度上取决于螺旋的直径(D)与波长(λ)的比值D/λ。
当D/λ<0.18时,螺旋天线在包含螺旋轴线的平面上有8字形方向图,在垂直于螺旋轴线的平面上有最大辐射,并在这个平面得到圆形对称的方向图。
这种天线称为法向模螺旋天线(图2a),用于便携式电台。
当D/λ=0.25~0.46(即一圈螺旋周长约为一个波长)时,天线沿轴线方向有最大辐射,并在轴线方向产生圆极化波。
这种天线称为轴向模螺旋天线(图2b),常用于通信、雷达、遥控遥测等。
当D/λ进一步增大时,最大辐射方向偏离轴线方向(图2c)。
轴向模螺旋天线应用最广。
图1中,D为螺旋天线直径;S为螺距;l为一圈周长;n 为圈数;α为升角;L为轴线长。
它们的关系是l2=(πD)2+S2L=nSα=0的螺旋为平面上的单圈螺旋,取周长近似等于一个波长,并假定线上运载行波电流。
在某一瞬时线上是正弦电流分布(图3)。
在和x与y轴对称的任意四点A、B、C、D,电流存在下列关系:这些电流的方向相反,它们的作用彼此抵消,所以在z轴方向只有Ey分量起作用。
绕圈运载的是行波,电流沿线圈的分布将绕z轴旋转。
因此,在z轴方向的电场Ey也绕z轴旋转,于是在轴向产生圆极化波,并有最大辐射,故称为轴向模辐射。
这种天线具有圆极化辐射的特点,它的频带很宽,在1:1.7通频带内方向图变化不大,而且天线的输入阻抗几乎恒定,约为140欧。
朝辐射方向看,螺旋右绕产生右旋波,左绕产生左旋波。
为了进一步展宽频带,可将螺旋天线做成圆锥形(图4)。
法向模螺旋天线(D/λ<0.18)实质上是细线天线,为了缩短长度,可把它卷绕成螺旋状。
因此,它的特性与单极细线天线(见不对称天线)相仿,具有8字形方向图,并且频带很窄,一般用作小功率电台的通信天线。
边射式螺旋天线是一种法向模螺旋天线。
它是在螺旋的中心轴线上放置一根金属导体,当螺旋一圈的周长l=Mλ(M=2,3,…整数)时,也在螺旋的法向产生最大辐射(图5)。
一般成品螺旋天线都用导电性能良好的金属线绕成并密封好,其工作原理下:
图1 所示一般天线结构示意图。
D是螺旋天线直径,L是螺旋天线长度,ρ是螺距,Ⅰ、Ⅱ是螺旋线上相对应两点。
一般可以认为,电磁波沿金属螺旋线以光速C作匀速运动。
从Ⅰ点到Ⅱ点即进行一个螺旋,所需时间为
t = πD/C
而对螺旋天线而言,其轴向电磁波只运动行进了一个螺距ρ,其轴向等效速率
υ=ρ/t =ρ/C (πD)
这种关系也可用图2形式解释。
由图2可知:
υ=Csinθ=Cρ/(πD)≤C
由上式可以看出,υ总是小于等于C的。
故螺旋天线能使电磁波运动速度减慢,是一个慢波系统,其等效波长λ等效小于工作波长λ。
对于螺旋天线而言,应谐振于其1/4等效波长,因而能缩短螺旋天线的几何长度。
对于工作于一定中心频率的通讯机来说,其所需绕的线圈数N可以由下式近似算出:
螺距:υ=L/N
所需金属线长度:ι=NπD
对于一般通讯机可取
L=20~40cm
D=10~20mm
下表是对一些常用频率螺旋天线的设计实例,其他频率也可类似设计。
f是工作中心频率;
D是螺旋天线直径;
L是螺旋天线长度;
N是螺旋圈数;
ι是所需金属线长度。
以上N、ρ为了实际制作需要均取近似值。
制作时可用直径0.5~1.5mm漆包线或镀银铜线或铝线在直径为D的有机玻璃或其他绝缘材料上绕制,并在棒的两头打上小孔,以利于固定金属线;在棒的底端焊上较粗的金属杆或插头固定在棒上,以利于与机器连接;整个螺旋天线的外面可用橡胶管或其他材料套封,并在顶端盖上橡皮帽或用其他材料密封,这样既美观大方,又防雨防蚀,经久耐用。
如果没有上述金属丝,也可采用多股细绝缘导线代替,效果相同,只是绕制时固定较为困难。
以上螺旋天线也可用于各种小型遥控设备及其他类似机器上。
为了比较慢波天线与常规拉杆天线的不同,说明慢波天线尺寸较小的优点,我们可对拉杆天线作一计算。
设定参数如下:
频率f=27MHZ
波速c=3×108M(注:108应为10的8次方)
天线应谐振于1/4工作波长,则按公式可计算拉杆天线的长度:
L=1/4λ=1/4 c/f=1/4(3×108/27×108)=2.78m(注:108应为10的8次方)
按照上面的表格,可知如果使用螺旋天线,中心频率为27MHZ的慢波天线,其外观长度仅40cm,尺寸约仅为拉杆天线的七分之一。
