思科,华为,H3C通用命令对比全套汇编

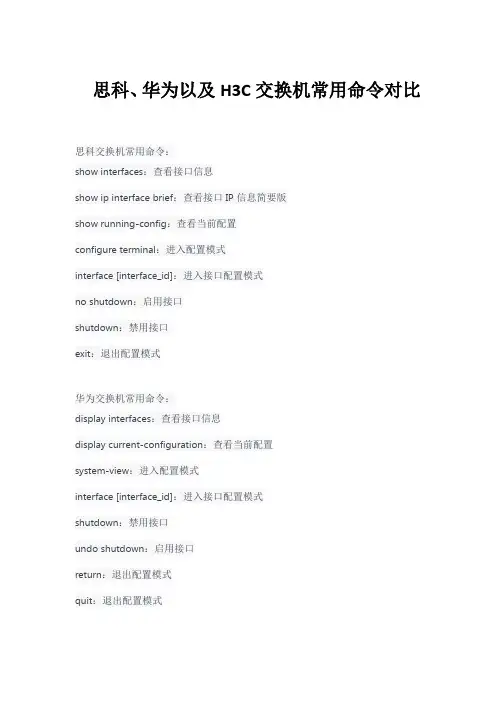

思科、华为以及H3C交换机常用命令对比
思科交换机常用命令：
show interfaces：查看接口信息
show ip interface brief：查看接口IP信息简要版
show running-config：查看当前配置
configure terminal：进入配置模式
interface [interface_id]：进入接口配置模式
no shutdown：启用接口
shutdown：禁用接口
exit：退出配置模式
华为交换机常用命令：
display interfaces：查看接口信息
display current-configuration：查看当前配置
system-view：进入配置模式
interface [interface_id]：进入接口配置模式
shutdown：禁用接口
undo shutdown：启用接口
return：退出配置模式
quit：退出配置模式
H3C交换机常用命令：
display interfaces：查看接口信息
display current-configuration：查看当前配置system-view：进入配置模式
interface [interface_id]：进入接口配置模式shutdown：禁用接口
undo shutdown：启用接口
return：退出配置模式
quit：退出配置模式。

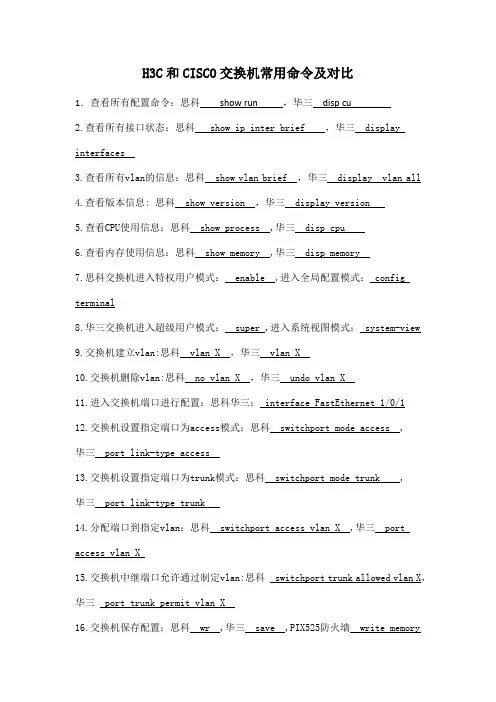

H3C和CISCO交换机常用命令及对比1．查看所有配置命令：思科show run ，华三disp cu2.查看所有接口状态：思科 show ip inter brief ，华三 display interfaces3.查看所有vlan的信息：思科 show vlan brief ，华三 display vlan all4.查看版本信息: 思科 show version ，华三 display version5.查看CPU使用信息：思科 show process ,华三 disp cpu6.查看内存使用信息：思科 show memory ,华三 disp memory7.思科交换机进入特权用户模式： enable ,进入全局配置模式： config terminal8.华三交换机进入超级用户模式： super ,进入系统视图模式： system-view9.交换机建立vlan:思科 vlan X ，华三 vlan X10.交换机删除vlan:思科 no vlan X ，华三 undo vlan X11.进入交换机端口进行配置：思科华三： interface FastEthernet 1/0/112.交换机设置指定端口为access模式：思科 switchport mode access , 华三 port link-type access13.交换机设置指定端口为trunk模式：思科 switchport mode trunk , 华三 port link-type trunk14.分配端口到指定vlan：思科 switchport access vlan X ,华三 port access vlan X15.交换机中继端口允许通过制定vlan:思科 switchport trunk allowed vlan X，华三 port trunk permit vlan X16.交换机保存配置：思科 wr ,华三 save ,PIX525防火墙 write memory17.在华三交换机端口上起认证： dot1x ,取消认证： undo dot1x18.交换机配置清空:思科在超级用户模式下erase startup-config，华三在用户视图下reset saved-configuration。

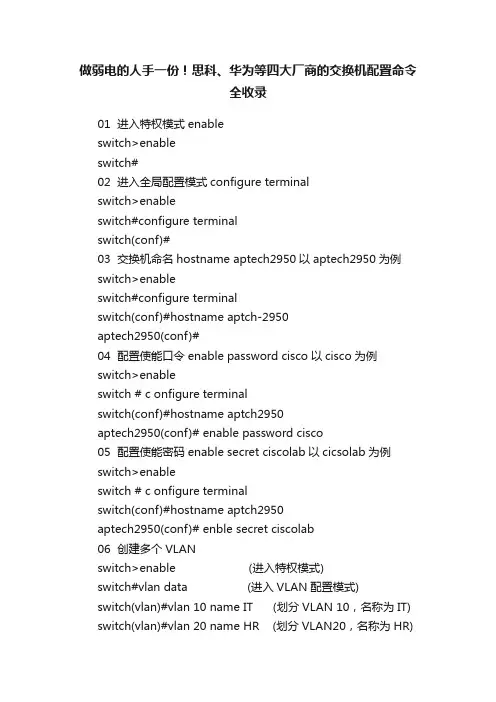

做弱电的人手一份！思科、华为等四大厂商的交换机配置命令全收录01 进入特权模式enableswitch>enableswitch#02 进入全局配置模式configure terminalswitch>enableswitch#configure terminalswitch(conf)#03 交换机命名hostname aptech2950以aptech2950为例switch>enableswitch#configure terminalswitch(conf)#hostname aptch-2950aptech2950(conf)#04 配置使能口令enable password cisco以cisco为例switch>enableswitch # c onfigure terminalswitch(conf)#hostname aptch2950aptech2950(conf)# enable password cisco05 配置使能密码enable secret ciscolab以cicsolab为例switch>enableswitch # c onfigure terminalswitch(conf)#hostname aptch2950aptech2950(conf)# enble secret ciscolab06 创建多个VLANswitch>enable (进入特权模式)switch#vlan data (进入VLAN配置模式)switch(vlan)#vlan 10 name IT (划分VLAN 10，名称为IT) switch(vlan)#vlan 20 name HR (划分VLAN20，名称为HR)switch(vlan)#vlan 30 name FIN (划分VLAN30，名称为FIN) switch(vlan)#vlan 40 name LOG (划分VLAN40，名称为LOG) switch(vlan)#exit07 设置VLAN 1switch>enableswitch # configure terminalswitch(conf)#hostname aptch2950aptech2950(conf)# interface vlan 1aptech2950(conf-if)#ip address 192.168.1.1 255.255.255.0配置交换机端口IP和子网掩码aptech2950(conf-if)#no shutaptech2950(conf-if)#exitaptech2950(conf)#ip default-gateway 192.168.254 设置网关地址08 进入交换机某一个端口interface fastehernet 0/17以17为例switch>enableswitch # configure terminalswitch(conf)#hostname aptch2950aptech2950(conf)# interface fastehernet 0/17aptech2950(conf-if)#09 查看命令showswitch>enableswitch# show version查看系统中的所有版本信息show interface vlan 1查看交换机有关IP协议的配置信息show running-configure查看交换机当前起作用的配置信息show interface fastethernet 0/1查看交换机1接口具体配置和统计信息show mac-address-table查看MAC地址表show mac-address-table aging-time查看MAC地址表自动老化时间10 交换机恢复出厂默认命令switch>enableswitch # erase startup-configureswitch # reload11 双工模式设置switch> enableswitch # c onfigure terminalswitch2950(conf)#hostname aptch-2950aptech2950(conf)# interface fastehernet 0/17aptech2950(conf-if)#duplex full/half/auto有 full、half、auto三个选项12 cdp相关命令switch> enableswitch# show cdp 查看设备的cdp全局配置信息show cdp interface fastethernet 0/17show cdp traffic 查看有关cdp包的统计信息show cdp nerghbors 列出与设备相连的cisco设备13 交换机telnet远程登录设置switch>enableswitch # configure terminalswitch(conf)#hostname aptech-2950aptech2950(conf)#enable password ciscoaptech2950(conf)#interface fastethernet 0/1aptech2950(conf-if)#ip address 192.168.1.1 255.255.255.0 aptech2950(conf-it)#no shutaptech2950(conf-if)#exitaptech2950(conf)line vty 0 4 设置0-4个用户可以telnet远程登录aptech2950(conf-line)#password edge 以edge为远程登录的用户密码主机设置：IP 192.168.1.2 主机的IP必须和交换机端口的地址在同一个网络段metmask 255.255.255.0gate-way 192.168.1.1 网关地址是交换机端口地址运行：telent 192.168.1.1进入telnet远程登录界面password：edgeaptech2950>enpassword:ciscoaptech#02华为交换机基础配置命令01 常用命令视图02 创建VLAN<Huawei> //用户视图，一般display命令查看信息比较多。

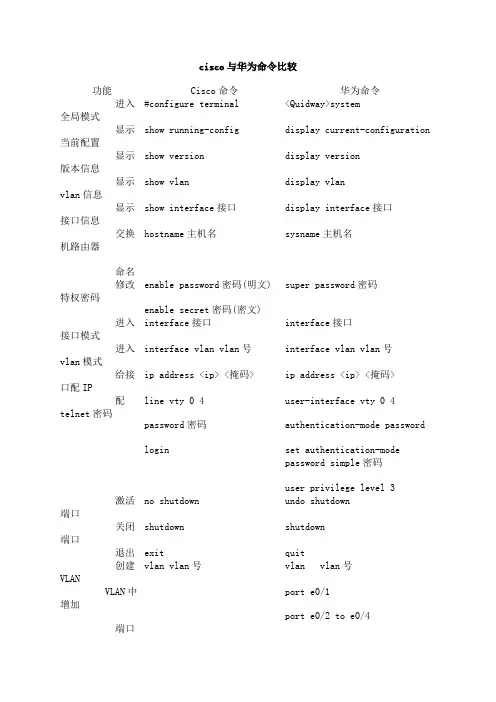

cisco与华为命令比较功能Cisco命令华为命令进入全局模式#configure terminal <Quidway>system显示当前配置show running-config display current-configuration 显示版本信息show version display version显示vlan信息show vlan display vlan显示接口信息show interface接口display interface接口交换机路由器命名hostname主机名sysname主机名修改特权密码enable password密码(明文)enable secret密码(密文)super password密码进入接口模式interface接口interface接口进入vlan模式interface vlan vlan号interface vlan vlan号给接口配IP ip address <ip> <掩码> ip address <ip> <掩码>配telnet密码line vty 0 4password密码login user-interface vty 0 4authentication-mode passwordset authentication-mode password simple密码user privilege level 3激活端口no shutdown undo shutdown 关闭端口shutdown shutdown退出exit quit创建VLAN vlan vlan号vlan vlan号VLAN中增加端口port e0/1port e0/2 to e0/4当前端口加入到VLAN switchport access vlan vlan号port access vlan vlan号设置端口工switchport mode port link-type作模式trunk|access|dynamic trunk|access|hybrid设trunk允许的VLAN switchport trunk allowed vlanremove|add IDport trunk permit vlan ID|All指定镜像端口monitor session 1 destinationint接口monitor-port接口指定被镜像端口monitor session 1 source int接口 bothport mirror接口设置生成树启动与否spanning-tree vlan vlan号(默认开启)stp enable|disable(默认关闭)端口的聚合 interface range f0/1 – 4channel-group 1 mode on link-aggregation e0/1 to e0/4 ingress|bothundo link-aggregation e0/1|all设置主vlan isolate-user-vlan enable设置主vlan 包括的子vlan isolate-user-vlan<x> secondary <vlan-list>显示路由信息show ip route display ip route 绑定HDLC协议默认就是link-protocol hdlc设静态路由 ip route网络号掩码下一跳IP/接口ip route-static网络号掩码下一跳IP/接口启用RIP路由router rip riprip workrip inputrip output配置路由器的ID int loopback 0ip add IP地址掩码router id A.B.C.D启动OSPF协议router ospf进程号ospf enable配置OSPF区域net网络号反向掩码 area<area_id>int接口ospf enable area <area_id>标准ACL命令格式access-list列表号permit|deny源IP反向掩码acl <acl-number> [match-orderconfig|auto]rule[normal|special]{permit|deny}[source source-addrsource-wildcard|any]扩展ACL配置access-list列表号permit|deny协议源IP反向掩码目的IP反向掩码 eq端口号acl <acl-number> [match-orderconfig|auto]rule{normal|special}{permit|deny}{tcp|udp}source {<ipwild>|any}destination <ipwild>|any} eq服务名PPP设置encapsulation ppp link-protocol pppPap认证主认证方(config)#username用户名password密码(config)#int串口接口(config-if)#pppauthentication pap被认证方(config)#int串口接口(config-if)#ppp papsent-username用户名password密码主认证方local-user用户名password {simple|cipher}密码interface串口接口ppp authentication-mode pap被认证方interface串口接口ppp pap local-user用户名password {simple|cipher}密码Chap认证主认证方(config)#username客户端主机名 password密码主认证方local-user对方主机名password {simple|cipher}密码(config)#int 串口接口 (config-if)#ppp authentication(config-if)#ppp chap hostname服务器主机名 被认证方(config)#username 服务器主机名 password 密码 (config)#int 串口接口(config-if)#ppp chap hostname客户端主机名interface 串口接口ppp authentication-mode chapppp chap user 自己主机名被认证方 interface 串口接口local-user 对方主机名 password {simple|cipher}密码 ppp chap user 自己主机名静态nat (1)为内外部接口配IP 并激活； (2)在接口上启用NAT ； 内部接口：ip nat inside 外部接口：ip nat outside (3)建立静态地址转换(config)#ip nat inside sourcestatic 私有IP 公网IPinterface 接口nat server global <ip> [port] inside <ip> port [protocol]动态NAT (1)为内外部接口配IP 并激活； (2)在接口上启用NAT ； 内部接口：ip nat inside外部接口：ip nat outside(3)定义内网允许访问外网的ACL(config)#access-list 列表号 permit 源IP 反向掩码(1) 建立地址池nat address-group 公网起始IP 公网终止IP pool 1 (2)定义内网允许访问外网的ACLacl 列表号rule permit source 源IP 反向掩码 rule deny sourceany (3)实现地址转换(4)定义合法IP 地址池 (config)#ip nat pool 地址池名 公网起始IP 公网终止IP netmask 掩码(5)实现地址转换(config)#ip nat inside sourcelist 列表号 pool 地址池名int 公网接口nat outbound 列表号address-group pool 1调试命令 思科：Switch#show run 显示所有配置命令Switch#show ip inter brief 显示所有接口状态 Switch#show vlan brief 显示所有VLAN 的信息 Switch#show version 显示版本信息 华为：[Quidway]dis cur 显示所有配置命令[Quidway]display interfaces 显示所有接口状态 [Quidway]display vlan all 显示所有VLAN 的信息[Quidway]display version 显示版本信息 二、接口配置命令思科：Switch(config)#interface f0/8 进入接口视图 Switch(config-if)#no shut 此命令开启接口Switch(config-if)#description to server01 端口描述Switch(config-if)#ip add 192.168.1.100 255.255.255.0 设置接口IP 华为：[Quidway]interface e0/1 进入接口视图 [Quidway]undo shutdown 此命令开启接口[Quidway]description to server02 端口描述[Quidway]ip add 192.168.1.102 255.255.255.0 设置接口IP 三、VLAN 配置命令：思科：建立和删除VLANSwitch# vlan databaseSwitch(vlan)# vlan 20 name test20Switch(vlan)# no vlan 20Switch(vlan)# exit将端口分配给一个VLANSwitch(config)# interface f0/1Switch(config-if)# switchport mode accessSwitch(config-if)# switchport access vlan 20设置VLAN TRUNKSwitch(config)# interface f0/24Switch(config-if)# switchport mode trunkSwitch(config-if)#switchport trunk allow vlan {ID|All}Switch(config-if)# switchport trunk encapsulation dot1q华为：建立和删除VLAN[Quidway]vlan 30[Quidway]undo vlan 30将端口分配给一个VLAN[Quidway]int ethernet0/1[Quidway-Ethernet0/1]port access vlan 30( port default vlan 30)或[Quidway]vlan 30[Quidway-vlan3]port ethernet 0/1 在VLAN中增加端口[Quidway-vlan3]port ethernet 0/1 to ethernet 0/4 在VLAN中增加多个连续端口设置VLAN TRUNK[Quidway]int e0/24[Quidway-Ethernet0/24] port link-type trunk[Quidway-Ethernet0/24]port trunk permit vlan {ID|All}四、端口镜像配置思科：配置镜像源端口Switch(config)#monitor session 1 source interface gigabitEthernet 0/2 –5 rx上面命令最后一个参数:both 监听双向数据,默认为bothrx 接收tx 发送配置镜像目的端口Switch(config)#monitor session 1 destination interface gigabitEthernet 0/6删除镜像端口Switch(config)#no monitor session 1华为：将端口E0/2配置为监控端口[Quidway]monitor-port Ethernet 0/2端口E0/1配置为镜像端口[Quidway]port mirror Ethernet 0/1或者直接配置监控端口和镜像端口[Quidway]port mirror Ethernet 0/1 observing-port Ethernet 0/2删除镜像[Quidway]undo monitor-port五、冗余配置思科HSRP：Switch# interface Vlan20ip address 172.29.197.33 255.255.255.248standby 20 ip 172.29.197.53standby 20 priority 105 优先级standby 20 preempt 抢占standby 20 track GigabitEthernet0/25 decrement 10 跟踪端口如果DOWN 了优先级减10华为VRRP：[Quidway]interface Vlanif30ip address 172.29.197.9 255.255.255.248vrrp vrid 30 virtual-ip 172.29.141.11vrrp vrid 30 priority 150 优先级vrrp vrid 30 preempt-mode 抢占vrrp vrid 30 track interface GigabitEthernet0/0/18 reduced 60 跟踪端口如果DOWN了优先级减60六、设置安全远程访问思科设置vty安全访问：R1(config)# access-list 1 permit 192.168.2.5R1(config)# line vty 0 4R1(config)# access-class 1 in华为设置vty安全访问：[Quidway]acl number 2000rule 1 permit source 172.29.181.150 0rule 2 deny[Quidway]user-interface vty 0 4acl 2000 inbound七、NTP配置思科：Cisco6509#show clock 显示时间Cisco6509#clock set 14:00:00 30 Sep 2011 设置时间Cisco6509(config)#ntp server 202.198.0.102 设置与其他时间服务器同步Cisco6509(config)#clock timezone beijing +8 设置时区华为：[Quidway]dis clock 显示时间[Quidway]clock datetime 23:30:00 2011/11/16 设置时间[Quidway]ntp-service unicast-server 202.198.0.102 设置与其他时间服务器同步[Quidway]clock timezone E8 add 08:00:00 设置时区八、静态路由配置思科：ip route <目的网段> <目的网段掩码><下一跳>Cisco6509# ip route 0.0.0.0 0.0.0.0 10.65.1.2 静态路由Cisco6509#ip route 0.0.0.0 0.0.0.0 192.168.3.1 150 浮动静态路由管理距离为150华为：[Quidway] ip route-static 0.0.0.0 0.0.0.0 10.65.1.2[Quidway]ip route-static 0.0.0.0 0.0.0.0192.168.3.1 preference 150九、可网管配置思科：Switch(config)#snmp-server community sunion ro 配置本交换机的只读字串为sunionSwitch(config)#snmp-server community sunion rw 配置本交换机的读写字串为sunionSwitch(config)#snmp-server enable traps 允许交换机将所有类型SNMP Trap 发送出去Switch(config)#snmp-server host 192.168.190.1 traps sunion 指定交换机SNMP Trap的接收者为192.168.190.1，发送Trap时采用sunion作为字串华为：[Quidway]snmp-agent community read datanms 配置本交换机的只读字串为datanms[Quidway]snmp-agent community write datanms 配置本交换机的读写字串为datanms[Quidway]snmp-agent sys-info location BeiJing China 设置交换机的位置信息[Quidway]snmp-agent sys-info version all 设置交换机支持所有的SNMP协议版本[Quidway]snmp-agent target-host trap address udp-domain192.168.190.121 params securityname datanms 指定交换机SNMP Trap的接收者为192.168.190.121 ，发送Trap时采用datanms作为字串。

华为交换机基本配置命令，附三大品牌命令对比表前言：最近一直有读者咨询有关于交换机配置命令的汇总有没有，我们从事弱电集成工作，会一些简单的交换机配置还是有必要的，想深入学习的话，还是要偏向于网络工程师了。

正文：一、单交换机VLAN划分命令命令解释system 进入系统视图system-view 进入系统视图quit 退到系统视图undo vlan 20 删除vlan 20sysname 交换机命名disp vlan 显示vlanvlan 20 创建vlan(也可进入vlan 20)port e1/0/1 to e1/0/5 把端口1-5放入VLAN 20 中5700系列单个端口放入VLAN[Huawei]int g0/0/1[Huawei]port link-type access （注：接口类型access，hybrid、trunk）[Huawei]port default vlan 10批量端口放入VLAN[Huawei]port-group 1[Huawei-port-group-1]group-member ethernet G0/0/1 to ethernetG0/0/20 [Huawei-port-group-1]port hybrid untagged vlan 3删除group（组）vlan 200内的15端口[Huawei]int g0/0/15[Huawei-GigabitEthernet0/0/15]undo port hybrid untagged vlan 200通过group端口限速设置[Huawei]Port-group 2[Huawei]group-member g0/0/2 to g0/0/23[Huawei]qos lr outbound cir 2000 cbs 20000disp vlan 20 显示vlan里的端口20int e1/0/24 进入端口24undo port e1/0/10 表示删除当前VLAN端口10disp curr 显示当前配置return 返回Save 保存info-center source DS channel 0 log state off trap stateoff 通过关闭日志信息命令改变DS 模块来实现（关闭配置后的确认信息显示）info-center source DS channel 0 log state on trap stateon 通过打开日志信息命令改变DS 模块来实现（打开配置后的确认信息显示）二、配置交换机支持TELNEsystem 进入系统视图sysname 交换机命名int vlan 1 进入VLAN 1ip address 192.168.3.100 255.255.255.0 配置IP地址user-int vty 0 4 进入虚拟终端authentication-mode password (aut password) 设置口令模式set authentication password simple 222 (set aut pass sim 222) 设置口令user privilege level 3(use priv lev 3) 配置用户级别disp current-configuration （disp cur) 查看当前配置disp ip int 查看交换机VLAN IP配置删除配置必须退到用户模式reset saved-configuration(reset saved) 删除配置Reboot 重启交换机三、跨交换机VLAN的通讯在sw1上：vlan 10 建立VLAN 10int e1/0/5 进入端口5port access vlan 10 把端口5加入vlan 10vlan 20 建立VLAN 20int e1/0/15 进入端口15port access vlan 20 把端口15加入VLAN 20int e1/0/24 进入端口24port link-type trunk 把24端口设为TRUNK端口port trunk permit vlan all 同上在SW2上:vlan 10 建立VLAN 10int e1/0/20 进入端口20port access vlan 10 把端口20放入VLAN 10int e1/0/24 进入端口24port link-type trunk 把24端口设为TRUNK端口port trunk permit vlan all (port trunk permit vlan 10 只能为vlan 10使用)24端口为所有VLAN使用disp int e1/0/24 查看端口24是否为TRUNKundo port trunk permit vlan all 删除该句四、路由的配置命令system 进入系统模式sysname 命名int e1/0 进入端口ip address 192.168.3.100 255.255.255.0 设置IPundo shutdown 打开端口disp ip int e1/0 查看IP接口情况disp ip int brief 查看IP接口情况user-int vty 0 4 进入口令模式authentication-mode password(auth pass) 进入口令模式set authentication password simple 222 37 设置口令user privilege level 3 进入3级特权save 保存配置reset saved-configuration 删除配置（用户模式下运行）undo shutdown 配置远程登陆密码int e1/4ip route 192.168.3.0(目标网段）255.255.255.0 192.168.12.1（下一跳：下一路由器的接口）静态路由ip route 0.0.0.0 0.0.0.0 192.168.12.1 默认路由disp ip rout 显示路由列表华3C AR-18E1/0（lan1-lan4)E2/0(wan0)E3/0(WAN1)路由器连接使用直通线。

目录第一章VTP协议第二章 STP协议第三章三层交换机的配置第六章PPP协议第八章OSPF 基本概念及单区域配置第九章 OSPF的多区域配置第十章OSPF高级配置第十一章热备份路由协议HSRP第十二章访问控制列表ACL第十三章网络地址转换NAT第十四章IPSec VPN的配置第十五章WLAN和VoIP第十六章IPv6配置一、交换机部分二、路由器部分★华为命令集ATEN命令汇总一第一章VTP协议Switch(config)#vtp domain (name)设置VTP域名Switch(config)#vtp mode server/transparent/client设置VTP模式，服务/透明/客户/ Switch(config)#vtp password 123 设置VTP密码Switch(cofnig)#vtp pruning 设置VTP修剪Switch#show vtp status 查看VTP状态信息Switch#show vlan brief 查看VLAN信息===============================================================================================第二章 STP协议Switch(cofnig)#spanning-tree vlan 1 启用生成树Switch(config)#spanning-tree vlan 2 root primary / secondary 配置交换机为根网桥、主要的/次要的Switch(config)#spanning-tree vlan 2 priority 8192 修改交换机的优先级Switch(config-if)#spanning-tree vlan 2 cost 100/19/4/2 修改端口路径成本Switch(config-if)#spanning-tree vlan 2 port-priority 50 修改端口路径优先级（端口十进制取值0~255，默认值事128）Switch(config)#spanning-tree uplinkfast 配置上行速链路Switch(config)#interface range f0/1 - 20 (为除TRUNK链路外的接口配速端口）Switch(config-if)#spanning-tree portfast 配置速端口Switch#show spanning-tree 查看生成树信息(在小凡模拟器上show spanning-tree br) 以太网通道配置Switch(config)#interface range fasteternet 0/1 - 2 （为1、2端口配置以太网端口Switch(config-if-range)#channel-group 1 mode on （把绑在一起成为组1Switch#show etherchannel 1 summary 查看以太网通道的配置是否正确===============================================================================================第三章三层交换机的配置1、在3层交换机上启动路由，否则3层交换不具有路由功能switch(config)#ip routing2、配置VLAN的IP地址switch(config)#interface vlan 1 因为3层交换机支持各VLAN间的路由，因此每个VLAN都可以配置IP地址switch(config-if)#ip address 192.168.1.1 255.255.255.0switch(config-if)#no shutdown3、查看FIB表switch #show ip cef4、查看邻接关系表switch#show adjacency detail5、在3层交换机上配置路由接口switch(config-if)#no switchport (配置接口为3层模式，意思就是取消switch的接口）6、在3层交换机上配置静态路由或动态路由与在ROUTE上配置路由方法都是相同的7、配置DHCP中继转发switch(cofig)#interface vlan 2switch(config-if)#ip helper-address 192.168.2.100---------------------------------------------------解决实例；下面的配置命令，可以配置路由器为DHCP服务器，用以给DHCP客户端动态分配ip地址。

思科华为全系列交换机路由器常用命令交换机/路由器配置综合复习交换机/路由器常用命令汇总本课内容交换机常用命令2交换机常用命令交换机常用命令31.交换机常用命令·>Enable进入特权模式·#E某it返回上一级操作模式·#End返回到特权模式·#writememory或copyrunning-configtartup-config保存配置文件·#delflah:config.te某t删除配置文件(交换机及1700系列路由器)·#delflah:vlan.dat删除Vlan配置信息（交换机）·(config)#hotnamewitchA配置设备名称4为witchA1.交换机常用命令·(config)#enableecretlevel10tar配置远程登陆密码为tar·(config)#enableecretlevel150tar配置特权密码为tar·Level1为普通用户级别，可选为1~15，15为最高权限级别；0表示密码不加密·(config)#enableerviceweb-erver开启交换机WEB管理功能·Service可选以下：web-erver(WEB管理)、telnet-erver(远程登陆)等51.交换机常用命令查看信息·#howrunning-config查看当前生效的配置信息·#howinterfacefatethernet0/3查看F0/3端口信息·#howinterfaceerial1/2查看S1/2端口信息·#howinterface查看所有端口信息·#howipinterfacebrief以简洁方式汇总查看所有端口信息·#howipinterface查看所有端口信息·#howverion查看版本信息61.交换机常用命令查看信息·#howmac-addre-table查看交换机当前MAC地址表信息·#howrunning-config查看当前生效的配置信息·#howvlan查看所有VLAN信息·#howvlanid10查看某一VLAN(如VLAN10)的信息·#howinterfacefatethernet0/1witchport查看某一端口模式(如F0/1)·#howaggregateport1ummary查看聚合端7口AG1的信息1.交换机常用命令查看信息·#howpanning-tree查看生成树配置信息·#howpanning-treeinterfacefatethernet0/1查看该端口的生成树状态·#howport-ecurity查看交换机的端口安全配置信息·#howport-ecurityaddre查看地址安全绑定配置信息·#howipacce-litlitname查看名为litname的列表的配置信息8·#howacce-lit1.交换机常用命令端口的基本配置·(config)#Interfacefatethernet0/3进入F0/3的端口配置模式·(config)#interfacerangefa0/1-2,0/5,0/7-9进入F0/1、F0/2、F0/5、F0/7、F0/8、F0/9的端口配置模式·(config-if)#peed10配置端口速率为10M,可选10,100,auto91.交换机常用命令端口的基本配置·(config-if)#duple某full配置端口为全双工模式,可选full(全双工),half(半双式),auto(自适应)·(config-if)#nohutdown开启该端口·(config-if)#witchportaccevlan10将该端口划入VLAN10中,用于VLAN·(config-if)#witchportmodetrunk将该端口设为trunk模式,可选模式为acce,trunk·(config-if)#port-group1将该端口划入聚合端口AG1中,用于聚合端口101.交换机常用命令聚合端口的创建·(config)#interfaceaggregateport1创建聚合接口AG1·(config-if)#witchportmodetrunk配置并保证AG1为trunk模式·(config)#intf0/23-24·(config-if-range)#port-group1将端口（端口组）划入聚合端口AG1中111.交换机常用命令生成树·(config)#panning-tree开启生成树协议·(config)#panning-treemodetp指定生成树类型为tp可选模式tp,rtp,mtp·(config)#panning-treepriority4096设置交换机的优先级为4096,优先级值小为高。

说 明功能IEEE802 协议是一种物理协议，因为有以下多种子协议，把这些协议汇集在一起就叫802协议集IEEE 802.1x 基于端口的访问控制协议能够在利用IEEE 802局域网优势的基础上提供一种对连接到局域网的用户进行认证和授权的手段，达到了接受合法用户接入，保护网络安全的目的。

802.1x认证，又称EAPOE认证，主要用于宽带IP城域网。

IEEE 802.1d生成树协议Spanning Tree IEEE 802.1w RSTP算法IEEE 802.1s MSTP算法IEEE 802.1p 讲述的是交换机与优先级相关的流量处理的协议IEEE 802.1q 虚拟局域网Virtual LANs：VLan)虚拟桥接局域网协议定义了VLAN以及封装技术，包括GARP协议及其源码、GVRP源码IEEE 802.2LLC(Logical Link Control)逻辑链路控制,连接链路控制LLC提供OSI数据链路层的高子层功能，提供LAN 、MAC子层与高层协议间的一致接口IEEE 802.3是一篇非常重要的业界规范文档规定了以太网的电气指标，从物理层的电路结构到链路层的MAC操作都有介绍。

802.3--以太网规范，定义CSMA/CD标准的媒体访问控制（MAC）子层和物理层规范IEEE 802.3u快速以太网Fast Ethernet IEEE 802.3z千兆以太网Gigabit Ethernet IEEE 802.3aeIEEE 802.4令牌总线网定义令牌传递总线的媒体访问控制（MAC）子层和物理层规范IEEE 802.5令牌环线网802.5 (令牌环Token-Passing Ring 基带速率 1, 4, 16 MBit/s) 定义令牌传递环的媒体访问控制（MAC）子层和物理层规范IEEE 802.6城域网MAN定义城域网（MAN）的媒体访问控制（MAC）子层和物理层规范(DQDB分布队列双总线)。

思科、华为、这些网络设备的命令还是挺多的，不过我们一般用的路由交换机设备都是最简单的了，先学基本命令，再学其他功能命令。

路由命令是最基本的命令了。

思科、华为、常用命令对比大全常用命令解释视图模式推荐：普通视图>特权视图在普通模式下输入全局视图() 在特权模式下输入接口视图() 在全局模式下输入接口名称例如或路由协议视图（）在全局模式下输入动态路由协议名称、基本配置：> 进入特权模式进入全局配置模式() 设置设备名称就好像给我们的计算机起个名字() 设置特权口令() 不允许路由器缺省使用解析命令() 进入控制口的服务模式() 要设置的密码() 使能可以登陆() 日志同步() 设置进度溢出为() 进入设置服务模式() 设置的密码() 使能可以登陆() 保存退出到特权模式() 对所有在路由器上输入的口令进行暗文加密、接口配置：() 进入接口配置模式端口配置（如果是模块化的路由器前面加上槽位编号，例如代表这个路由器的槽位上的第一个接口）.() 添加地址和掩码() 捆绑链路协议或者思科缺省串口封装的链路层协议是所以在配置的时候接口上的配置没有，如果要封装为别的链路层协议例如就是看到接口下的或者.() 建立环回口(逻辑接口)模拟不同的本机网段() 添加地址和掩码给环回口() 在物理接口上配置了地址后用启用这个物理接口反之可以用管理性的关闭接口、路由配置：()静态路由() 下一条或自己的接口() 添加缺省路由()动态路由协议() 启动协议() 宣告自己的网段() 转换为版本() 关闭自动汇总功能，才有作用() 接口名启动本路由器的那个接口为被动接口() 广播转单播报文，指定邻居的接协议() 启动协议() 宣告自己的网段() 调整倍数因子，使用不等价的负载均衡协议() 启动协议() 宣告自己的网段() 调整倍数因子，使用不等价的负载均衡() 关闭自动汇总功能协议() 启动协议启动一个协议进程() 宣告自己的接口或网段在的区域中可以把不同接口宣告在不同区域中() 配置路由的() 配置区域为末梢区域加入这个区域的路由器全部要配置这个条命令() 配置区域为完全末梢区域只在上配置() 配置区域为非纯末梢区域加入这个区域的路由器全部要配置这个条命令() 配置区域为完全非纯末梢区域只在上配置,并发布缺省路由信息进入这个区域内的路由器.、保存当前修改运行的配置：将中的当前配置存储到中，下次路由器启动就是执行保存的配置命令与效果一样、一般的常用命令()()()()()()()命令从接口、协议、等视图模式下退回到全局配置模式，或从全局配置模式退回到特权模式()()()命令从任何视图直接回到特权模式退出当前路由器登陆模式相对与的注销重新启动路由器（热启动）冷启动就是关闭路由器再打开电源开关特权模式下：查看当前的路由表* 清楚当前的路由表查看当前路由器运行的动态路由协议情况查看当前的路由器的接口地址启用情况查看当前运行配置查看启动配置打开报文的调试输出到终端上显示调试信息查看协议的邻居表查看协议的拓朴表查看当前路由器运行协议的接口情况查看当前路由器的协议的邻居表查看当前路由器运行协议的接口情况清楚当前路由器协议的进程显示设置在路由器和访问服务器上所有接口的统计信息. 显示路由器上配置的所有接口的状态显示关于一个串口的信息列出一个接口的信息和状态的小结, 列出接口的状态和全局参数――――――――――――――――――――――――命令全集－思科命令汇总允许路由器在动态访问列表中创建临时访问列表入口把访问控制列表()应用到接口上定义一个标准的在连接的路由器上手动替换临时访问列表入口向子系统发送命令执行信令命令手动引导制作系统设置接口的带宽指定日期信息标语设置突发事件手册模式指定路由器启动时加载的系统映像设置硬件日历更改路径允许接口运行协议复位功能清除接口计数器重新启动接口上的硬件逻辑设置串口硬件连接的时钟速率，如网络接口模块和接口处理器能接受的速率开启关闭连接管理功能修改配置寄存器设置允许进入存在的配置模式，在中心站点上维护并保存配置信息从加载配置信息从终端进行手动配置打开一个终端连接复制配置或映像数据备份系统映像文件到服务器将中的当前配置存储到将中的当前配置存储到网络服务器上从服务器上下载新映像到从服务器上下载配置文件使用调试功能显示接口在拨什么号及诸如此类的信息显示路由选择更新数据显示关于路由选择协议()更新数据包的信息显示关于（业务通告协议）更新数据包信息显示在路由器通道接口上发生的数据链路层（第层）的访问过程显示在实施中发生的业务和交换信息删除文件为一个已命名的设置条件要求线路断开前的空闲进度的长度设置一个串行接口来呼叫一个或多个地点要求花多长进度等待一个载体通过对属于一个特定拨号组的接口进行配置来访问控制定义一个数字数据接受器（）拨号表以通过协议或与协议的组合来控制控制拨号显示给定设备上的文件关闭特许模式断开已建立的连接打开特许模式确定一个密码以防止对路由器非授权的访问设置本地口令控制不同特权级别的访问为命令定义额外一层安全性启动帧中继封装要求在网络段上使用的独一无二的格式把设置为由串口或接口使用的封装方法要求在网络段上使用的以太网格式的密码是退出配置模式删除闪存或配置缓存删除中的内容配置命令解释器在检测到用户输入前所等待的进度退出所有配置模式或者关闭一个激活的终端会话和终止一个终止任何配置模式或关闭一个活动的对话和结束格式化设备为使用帧中继封装的串行线路启动本地管理接口（）获得交互式帮助系统查看历史记录使用一个主机名来配置路由器，该主机名以提示符或者缺省文件名的方式使用设置接口类型并且输入接口配置模式配置接口类型和进入接口配置模式选择接口并且输入接口配置模式控制对一个接口的访问设定接口的网络逻辑地址设置一个接口地址和子网掩码并开始处理建立一条缺省路由允许路由器缺省使用定义静态主机名到地址映射指定至多个进行名字地址解析的服务器地址建立一条静态路由在为给一个接口分配一个明确的地址情况下，在串口上启动互联网协议（）的处理过程设置点计数在串口上启动协议当转发数据包时设置软件使用的等价路径数量在一个特定接口上启动互联网数据包交换（）的路由选择并且选择封装的类型（用帧封装）要求使用的路由选择协议启动路由选择在较慢的链路上设置较不频繁的（业务广告协议）更新限制对类数据包广播的传播的接受在路由器上要求已经由业务供应商为信道分配的业务简介号（）在路由器上要求已经由业务供应商为信道分配的业务简介号（）要求了在接口上的中央办公区的交换机的类型为使用帧中继封装的串行线路（本地管理接口）机制打开连接确定一个特定的线路和开始线路配置设置控制台端口线路为远程控制台访问要求了一个虚拟终端锁住终端控制台在终端会话登录过程中启动了密码检查以某用户身份登录，登录时允许口令验证向下跟踪组播地址路由至终端定义介质类型把新的路由选择信息与正在使用的路由选择信息隔离一段进度向上解析组播地址路由至枝端从组播路由器上获取邻居和版本信息对组播地址多次路由跟踪后显示统计数字由源向目标跟踪解析组播地址路径命名已存在的网络连接开启关闭服务器把一个基于的地址分配给一个与它直接相连的路由器把网络与一个的路由选择的过程联系起来在路由器配置模式下，在网络上启动加强的.指定一个和路由器直接相连的网络地址段对一个直接连接的网络进行要求打开一个关闭的接口开启一个连接为一个已命名的设置条件把响应请求的数据包发送网络上的另一个节点检查主机的可达性和网络的连通性对网络的基本连通性进行诊断发送回声请求，诊断基本的网络连通性开始点到点协议启动握手鉴权协议（）或者密码验证协议（）或者将两者都启动，并且对在接口上选择的和验证的顺序进行要求当用进行身份验证时，创建一批好像是同一台主机的拨号路由器设置一个密码，该密码被发送到对路由器进行身份验证的主机命令对进入路由器的用户名密码的数量进行了限制对一个接口启动远程支持，并且在对同等层请求数据包验证过程中使用和对一个路由选择协议进行定义，该协议可以是，内部网关路由选择协议（），开放最短路径优先（），还可以是加强的.显示当前设备名关闭并执行冷启动。

思科与H3C配置命令对比MSTPVRRP思科与H3C配置命令对比MSTP VRRPMSTP,多生成树协议是IEEE 802.1s中定义的一种新型生成树协议。

简单说来，STP/RSTP是基于端口的，PVST+是基于VLAN的，而MSTP是基于实例的。

与STP/RSTP和PVST+相比，MSTP中引入了“实例”的概念。

它既可以实现快速收敛，又可以使不同VLAN的流量沿着各自的路径转发，从而利用冗余链路提供了更好的负载分担机制。

MSTP的基本思想地基于实例INSTANCE计算出多棵生成树，每一个实例可以包含一个或者多个VLAN，每一个VLAN只能映射到一个实例。

交换机通过配置多个实例，可以实现不同VLAN组之间的负载分担。

MSTP多生成树协议是IEEE标准协议，思科与H3C均可使用，但是配置命令上有所不同，下面具体来比较思科和H3C关于MSTP的配置命令。

如图所示：三台交换机都运行MSTP，配置两个实例，实例1对应VLAN 10，实例2对应VLAN 20。

思科MSTP配置如下：Switch(config)#vlan 10 //创建VLAN 10Switch(config)#vlan 20 //创建VLAN 20Switch(config)#spanning-tree mode mst //生成树工作模式配置为MSTPSwitch(config)#spanning-tree mst configuration //进入mstp 的.配置模式Switch(config-mst)#name jc //命名mstp的域名Switch(config-mst)#revision 0 //修订级别Switch(config-mst)#instance 1 vlan 10 //VLAN 10 加入实例1 Switch(config-mst)#instance 2 vlan 20 //VLAN 20 加入实例2 思科MSTP查看命令：Switch#show spanning-tree mst 查看MSTP的全部信息Switch#show spanning-tree mst configuration 查看实例映射信息H3C MSTP配置如下：[Switch]vlan 10 //创建VLAN 10[Switch]vlan 20 //创建VLAN 20[Switch]stp region-configuration //进入mstp配置模式[Switch-mst-region]region-name jc //命名mstp的域名[Switch-mst-region]revision-level 0 //修订级别[Switch-mst-region]instance 1 vlan 10 //VLAN 10 加入实例1 [Switch-mst-region]instance 2 vlan 20 //VLAN 20 加入实例2 [Switch-mst-region]active region-configuration //激活mst域的配置H3C MSTP查看命令：[Switch]display stp brief 查看生成树状态[Switch]dis stp region-configuration 查看域配置VRRP：虚拟路由冗余协议(Virtual Router Redundancy Protocol，简称VRRP)是由IETF提出的解决局域网中配置静态网关出现单点失效现象的路由协议，1998年已推出正式的RFC2338协议标准。

Cisco_H3C命令对照思科Cisco 华为3COM 功能enable system-view 进入特权模式configure terminal \ 进入配置状态show display 显示show running-config display current 显示目前的运行配置show version disp version 显示版本show start disp saved 显示已保存的配置show tech-support disp base-information 显示全面的信息no undo 取消（删除）hostname sysname 更改机器名\ lang chinese 进入中文状态user local-user 新建修改用户end return 退回到系统视图exit quit 返回上级视图exit logout telnet退出router rip rip rip动态路由router ospf ospf ospf路由router bgp bgp bgp路由write save 保存配置erase delete 删除配置0 simple 明文7 cipher 密文access-list acl 控制访问列表host ip host host和ip名字对应logging info-center 日志信息encap link-protocol 封闭链路层协议no debug all ctrl+d 取消所有debug命令vlan database vlan 进入ｖｌａｎ的配置vtp trunk trunk 设置成为骨干端口mode \ 模式trunk 相同主干线switchport port 接口控制access 相同访问ip dhcp dhcp 设置dhcp服务器功能思科华为命令对照表思科华为show displayshow version disp versionno undoshow run disp current-configurationusername local-userend returnshow start disp saved-configurationexit quitexit logoutctrl+z quitrouter rip riprouter ospf ospfrouter bgp bgphostname sysnameaccess-list aclwrite saveerase delete0 simple7 cipherlogging info-centerencapsulation link-protocol例子:sysname Huawei-R2831 \\设置主机名interface Ethernet 0/0 进入接口模式description T0 Switch-A \\接口描述ip address 192.168.10.222 255.255.255.0 \\配置接口IP地址undo shutdown \\启用接口local-user huawei \\建立用户名huaweipassword simple huawei \\设置密码为huaweiservice-type telnet \\服务类型为telnetuser-interface vty 0 4 \\进入telnet通道,设置5个用户可以同时登陆authentication-mode scheme \\设置telnet的模式为本地用户名与密码登陆user-interface console 0 设置console密码authentication-mode password 密码认证set authentication password simple huaweisuper password simple huawei \\设置super密码,display version \\查看VRP软件版本display current-configuration \\查看当前运行的配置display saved-configuration \\查看已保存过的配置display interface Ethernet 0/0 \\查看接品参数display brief interface \\查看接口基本状态delete flash:/config.cfg \\删除用SAVE保存过的配置delete flash:/main.bin \\删除VRP的映像文件(谨慎操作)save \\保存配置display 和ping 命令在任何视图下都可执行,不必切换到全局配置视图。

思科、华为、H3C交换机巡检命令大全01思科交换机巡检命令1、show interface stats：查看交换机所有接口当前接口流量2、show running-config：查看当前设备配置3、show version：查看IOS版本信息及设备正常运行时间4、show clock：查看设备时钟信息5、show vtp status：查看交换机vtp配置模式6、show vtp password：查看交换机vtp配置口令7、show env all：查看设备温度，电源和风扇运转参数及是否报警8、show inventory：调取设备内部板卡出厂模块型号及序列号9、show spanning-tree root：查看交换机生成树根位置10、show cdp neighbors：查看邻接cisco设备基本信息11、show cdp neighbors detail：查看邻接cisco设备详细信息12、show interface status：查看交换机接口状态是否存在errordisable接口disable接口13、show interface summary：查看交换机所有接口当前接口流量14、show interface |ierrors|FastEthernet|GigabitEthernet：查看接口是否存在大量input或output errors包错误15、show processes cpu：查看设备cpu负载16、show processes mem：查看设备mem负载17、show access-list：查看访问控制列表配置及匹配数据包数量18、show logging：查看本机内部日志记录情况19、show ip route：查看路由表20、show firewall：检查防火墙的工作模式21、show conn count：检查防火墙并发数22、show xlate count：检查防火墙nat工作状态02华为/H3C交换机常用巡检命令system-view #进入系统视图user-interface vty 0 4 #vty就是用telnet/ssh远程进入交换机的界面(虚拟界面)screen-length 0 #指定要在屏幕上显示行数，0默认是没有分页（全部显示）01 硬件状态、IOS版本信息检查display clock #系统时间display version #查看版本信息，最近一次重新启动的时间display enviroment #设备温度display device #单板运行状态display device manuinfor #查看设备序列号display power #查看电源状况display fan #查看风扇状况display cpu-usage #查看cpu最近5S、1m、5m占用率display cpu history #查看cpu使用记录display cpu-usage task #查看CPU利用率display memory #查看内存大小和占用率display logbuffer #日志缓冲区dir flash: #查看flashdis boot-loader #显示软件映像文件display arp #查看arp表(目的IP与目的MAC的映射关系)display mac-address #查看mac地址表（二层转发通过mac地址表）display ntp status #ntp状态信息reset counters interface #清除接口统计信息，方便下次巡检查看接口错误包是否增加display elabel #路由器设备命令—查看电子标签信息（华为）改用display device manuinfodisplay ndp #路由器设备命令—华三V5版本支持，现在改用display lldp neighbor-informationdisplay diagnostic-information #故障信息收集02 系统运行配置状态检查display interface #接口流量、链路状态dis current-configuration inter #地址分配dis current-configuration |include ospf #路由扩散display ip routing-table #路由信息display ip interface #显示 vlan 端口统计数据display saved-configuration #保存配置文件display logbuffer #日志信息display port trunk #查看参与 trunk 的端口03 STP 信息检查display stp root #查看 stp 根情况display stp brief #查看 stp 简单信息display stp abnormal-port #查看是否有非正常端口display stp region-configuration #生成树区域配置display lldp neighbor-information #查看链路层邻居发现协议（邻居信息）display tcp status #路由器设备命令—tcp统计数据display tcp statistics #交换机设备命令—tcp统计数据04 vrrp 和端口聚合检查display vrrp #查看虚拟路由冗余协议display vrrp statistics #查看主备用状态display link-aggregation summary #查看链路聚合组的情况。

一、概述思科路由器一度在企业广域网络的应用上占有统治地位，但根据近年CCID的报告显示，在国内，华为与思科在路由和交换设备方面日渐形成旗鼓相当的市场地位；在海外，华为也在不断蚕食思科的市场分额。

随着华为路由器在企业中的应用越来越多，实现华为路由器和思科路由器的互连，保护旧有的投资，对使用者具有重大的实用意义。

华为路由器命令行接口配置界面在经过和思科的官司后做了较大的修改，但基本的配置思想还是大体一致的，Cisco的网际操作系统英文缩写为 IOS （Internetwork Operating System），华为公司数据通信产品的通用网络操作系统平台的英文缩写为VRP（Versatile Routing Platform，通用路由平台），在配置实现思科和华为路由器的互连过程中应注意使用标准的协议（如OSPF、RIP），不用思科的私有协议（如EIGRP），本文提供一个思科和华为路由器OSPF 串口互连的配置实例进行分析。

二、互连示意图三、配置文件说明R2610 VRP (R) software, Version 1.74 Release 0105下验证通过。

附：思科和华为路由器OSPF相关的调试命令比较：思科路由器OSPF调试的命令主要有：显示关于OSPF的信息 show ip ospf显示某个接口上的OSPF的相关信息 show ip ospf interface显示由OSPF学习到的路由 show ip route ospf显示OSPF连接状态数据库信息 show ip ospf database调试与其它OSPF路由器邻接关系事件 debug ip ospf adj调试所有OSPF事件 debug ip ospf events关闭所有的调试命令 undebug all将调试信息输出到终端 terminal monitor关闭调试信息输出到终端 terminal no monitor华为路由器OSPF调试的命令主要有：显示OSPF主要信息 display ospf显示OSPF连接状态数据库信息 display ospf database [ retranse ]显示OSPF错误信息 display ospf error显示OSPF接口信息 display ospf interface interface-typeinterface-number显示OSPF邻居点信息 display ospf peer显示OSPF路由表信息 display ospf routing打开OSPF调试信息开关 debugging ospf { event | packet [ ack | dd | hello | request | update ] | lsa | spf }关闭OSPF调试信息开关 undo debugging ospf { event | packet [ ack | dd | hello | request | update ] | lsa | spf }华为路由器首先必须使用info-center enable 命令开启Syslog功能，当用户使用控制台终端，使用info-center console debugging命令，希望信息输出到telnet 终端，使用info-center monitor debugging命令；undo info-center monitor命令关闭各自终端上的信息输出，使用undo info-center monitor all 命令可以关闭所有telnet终端的信息输出。
