电路的作用与组成部分学习资料

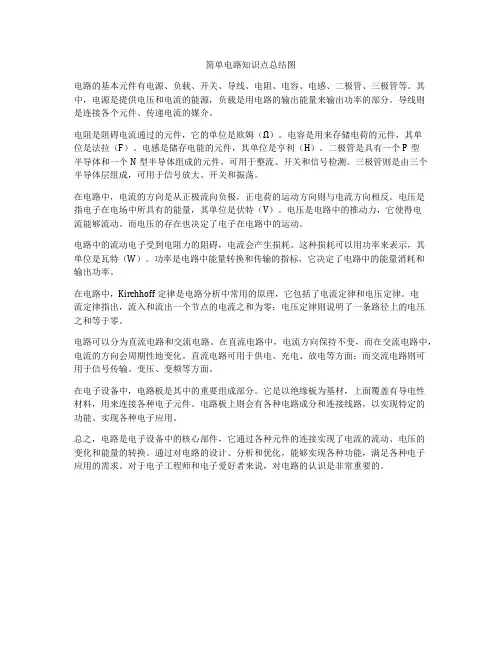

简单电路知识点总结图电路的基本元件有电源、负载、开关、导线、电阻、电容、电感、二极管、三极管等。

其中，电源是提供电压和电流的能源，负载是用电路的输出能量来输出功率的部分。

导线则是连接各个元件、传递电流的媒介。

电阻是阻碍电流通过的元件，它的单位是欧姆（Ω）。

电容是用来存储电荷的元件，其单位是法拉（F）。

电感是储存电能的元件，其单位是亨利（H）。

二极管是具有一个P型半导体和一个N型半导体组成的元件，可用于整流、开关和信号检测。

三极管则是由三个半导体层组成，可用于信号放大、开关和振荡。

在电路中，电流的方向是从正极流向负极，正电荷的运动方向则与电流方向相反。

电压是指电子在电场中所具有的能量，其单位是伏特（V）。

电压是电路中的推动力，它使得电流能够流动。

而电压的存在也决定了电子在电路中的运动。

电路中的流动电子受到电阻力的阻碍，电流会产生损耗。

这种损耗可以用功率来表示，其单位是瓦特（W）。

功率是电路中能量转换和传输的指标，它决定了电路中的能量消耗和输出功率。

在电路中，Kirchhoff定律是电路分析中常用的原理，它包括了电流定律和电压定律。

电流定律指出，流入和流出一个节点的电流之和为零；电压定律则说明了一条路径上的电压之和等于零。

电路可以分为直流电路和交流电路。

在直流电路中，电流方向保持不变，而在交流电路中，电流的方向会周期性地变化。

直流电路可用于供电、充电、放电等方面；而交流电路则可用于信号传输、变压、变频等方面。

在电子设备中，电路板是其中的重要组成部分。

它是以绝缘板为基材，上面覆盖有导电性材料，用来连接各种电子元件。

电路板上则会有各种电路成分和连接线路，以实现特定的功能、实现各种电子应用。

总之，电路是电子设备中的核心部件，它通过各种元件的连接实现了电流的流动、电压的变化和能量的转换。

通过对电路的设计、分析和优化，能够实现各种功能，满足各种电子应用的需求。

对于电子工程师和电子爱好者来说，对电路的认识是非常重要的。

家庭电路初中物理
家庭电路是初中物理中的一个重要内容。

以下是有关家庭电路的一些基本知识点：
1. 家庭电路通常由电源、开关、负载和导线组成。

电源可以是电池或电力公司提供的电源。

开关用于控制电路的通断。

负载是电路中的用电设备，如灯泡、电视机等。

导线用于连接各个元件，常用的导线材料有铜和铝。

2. 家庭电路中常用的电路连接方式有两种：并联和串联。

在并联连接中，各个负载并行连接在一起，它们之间的电压相同，而电流可以分流。

在串联连接中，各个负载依次串联连接，它们之间的电流相同，而电压可以分压。

3. 家庭电路中的负载通常通过开关控制。

当开关关闭时，电路断开，负载不通电；当开关打开时，电路闭合，负载通电。

4. 家庭电路中的安全问题需要引起关注。

使用家居电器时，应注意遵循正确的用电规范，如不过载使用插座、不在潮湿环境下使用电器等。

此外，家庭电路中常配备有保险丝或漏电保护器，用以提供过载和漏电保护。

这些是关于家庭电路的一些基本概念，希望有所帮助。

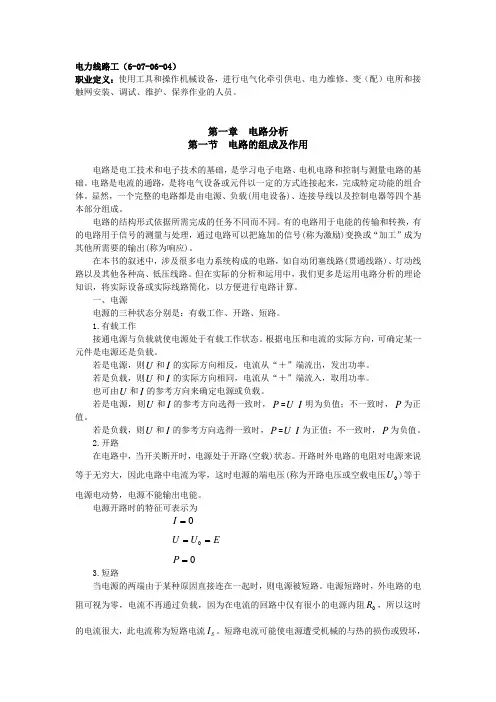

电力线路工（6-07-06-04）职业定义：使用工具和操作机械设备，进行电气化牵引供电、电力维修、变（配）电所和接触网安装、调试、维护、保养作业的人员。

第一章 电路分析第一节 电路的组成及作用电路是电工技术和电子技术的基础，是学习电子电路、电机电路和控制与测量电路的基础。

电路是电流的通路，是将电气设备或元件以一定的方式连接起来，完成特定功能的组合体。

显然，一个完整的电路都是由电源、负载(用电设备)、连接导线以及控制电器等四个基本部分组成。

电路的结构形式依据所需完成的任务不同而不同。

有的电路用于电能的传输和转换，有的电路用于信号的测量与处理，通过电路可以把施加的信号(称为激励)变换或“加工”成为其他所需要的输出(称为响应)。

在本书的叙述中，涉及很多电力系统构成的电路，如自动闭塞线路(贯通线路)、灯动线路以及其他各种高、低压线路。

但在实际的分析和运用中，我们更多是运用电路分析的理论知识，将实际设备或实际线路简化，以方便进行电路计算。

一、电源电源的三种状态分别是：有载工作、开路、短路。

1.有载工作接通电源与负载就使电源处于有载工作状态。

根据电压和电流的实际方向，可确定某一元件是电源还是负载。

若是电源，则U 和I 的实际方向相反，电流从“＋”端流出，发出功率。

若是负载，则U 和I 的实际方向相同，电流从“＋”端流入，取用功率。

也可由U 和I 的参考方向来确定电源或负载。

若是电源，则U 和I 的参考方向选得一致时，P =U I 明为负值；不一致时，P 为正值。

若是负载，则U 和I 的参考方向选得一致时，P =U I 为正值；不一致时，P 为负值。

2.开路在电路中，当开关断开时，电源处于开路(空载)状态。

开路时外电路的电阻对电源来说等于无穷大，因此电路中电流为零，这时电源的端电压(称为开路电压或空载电压0U )等于电源电动势，电源不能输出电能。

电源开路时的特征可表示为0I =0U U E ==0P =3.短路当电源的两端由于某种原因直接连在一起时，则电源被短路。

电工及电子技术辅导资料一主题：第一章直流电路学习时间：2021年9月27日--10月3日内容：我们这周主要学习课件第一章直流电路的相关内容。

本章主要研究直流电路的基本概念和简单直流电路的分析计算。

它是进一步认识其它电路的基础，学习时，既要弄清各物理量的意义，又要学会灵活运用电路的基本定律，以解决电路中的具体问题。

希望通过下面的内容能使同学们加深对电路相关知识的理解。

一、学习要求1．掌握直流电路的作用和组成；2．电路的基本物理量；3．了解电路的几种状态；4．掌握电路中的参考方向；5．掌握理想电路元件。

二、主要内容（一）电路的作用和组成电路的作用：电路的作用大致有两种一是实现能量的输送和转换；二是实现信号的传递和处理。

电路：是电流流通的路径。

一般电路都是由电源、负载、连接导线等部分组成。

电源：是向电路提供电能的设备，它能把其它形式的能转变为电能。

常用的电源有干电池、蓄电池和发电机等，它们能分别将化学能和机械能转换成电能。

负载：即用电设备，它是取用电能的装置，其作用是把电能转换为其它形式的能量。

常见的电灯、电动机、电炉、扬声器等都是电路中的负载。

连接导线：是用来传输和分配电能的。

如铜线、铝线、铁线等。

用它连接电源和负载，便构成电流的通路。

（二）电路的基本物理量1．电流单位时间内通过电路某一横截面的电荷[量]称为电流。

由于国家标准规定不随时间变化的物理量用大写字母表示。

随时间变化的物理量用小写字母表示。

电流的实际方向规定为正电荷运动的方向。

2．电位电场力将单位正电荷从电路的某一点移至参考点时所消耗的电能，也就是在移动中转换成非电形态能量的电能称为该点的电位。

而参考点的电位则为零。

在直流电路中电位用字母V表尔，单位为伏（V）。

3．电压电场力将单位正电荷从电路的某一点移至另一点时所消耗的电能，即转换成非电形态能量的电能称为这两点间的电压。

由电位的定义可知，电压就是电位差。

某点的电位就是该点与参考点之间的电压。

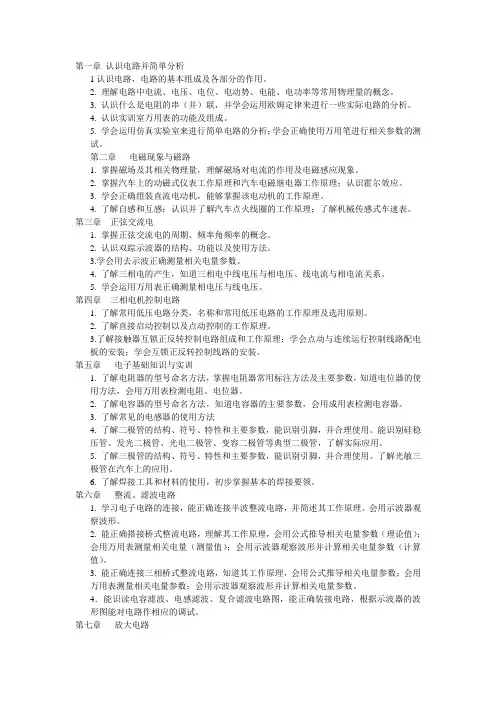

第一章认识电路并简单分析1认识电路，电路的基本组成及各部分的作用。

2. 理解电路中电流、电压、电位、电动势、电能、电功率等常用物理量的概念。

3. 认识什么是电阻的串（并）联，并学会运用欧姆定律来进行一些实际电路的分析。

4. 认识实训室万用表的功能及组成。

5. 学会运用仿真实验室来进行简单电路的分析；学会正确使用万用笔进行相关参数的测试。

第二章电磁现象与磁路1. 掌握磁场及其相关物理量，理解磁场对电流的作用及电磁感应现象。

2. 掌握汽车上的动磁式仪表工作原理和汽车电磁继电器工作原理；认识霍尔效应。

3. 学会正确组装直流电动机，能够掌握该电动机的工作原理。

4. 了解自感和互感；认识并了解汽车点火线圈的工作原理；了解机械传感式车速表。

第三章正弦交流电1. 掌握正弦交流电的周期、频率角频率的概念。

2. 认识双踪示波器的结构、功能以及使用方法。

3.学会用去示波正确测量相关电量参数。

4. 了解三相电的产生，知道三相电中线电压与相电压、线电流与相电流关系。

5. 学会运用万用表正确测量相电压与线电压。

第四章三相电机控制电路1. 了解常用低压电路分类，名称和常用低压电路的工作原理及选用原则。

2. 了解直接启动控制以及点动控制的工作原理。

3.了解接触器互锁正反转控制电路组成和工作原理；学会点动与连续运行控制线路配电板的安装；学会互锁正反转控制线路的安装。

第五章电子基础知识与实训1. 了解电阻器的型号命名方法，掌握电阻器常用标注方法及主要参数，知道电位器的使用方法，会用万用表检测电阻、电位器。

2. 了解电容器的型号命名方法，知道电容器的主要参数，会用成用表检测电容器。

3. 了解常见的电感器的使用方法4. 了解二极管的结构、符号、特性和主要参数，能识别引脚，并合理使用。

能识别硅稳压管、发光二极管、光电二极管、变容二极管等典型二极管，了解实际应用。

5. 了解三极管的结构、符号、特性和主要参数，能识别引脚，并合理使用。

了解光敏三极管在汽车上的应用。

信号处理电路的作用与组成
一、信号处理电路的作用一个典型的电子系应当包括三个部分：信号猎取、信号放大与处理、信号执行。

下图是一个微机组成的测控系统框图。

二、信号处理电路的组成
信号处理电路通常由放大器、滤波器和线性化处理等电路组成，它是A/D转换器或是显示器之前的必可少的电路。

下图是振动分析系统的(测电梯擅动)原理框图：
依据不同的传感器要求，信号处理电路能完成各种处理，如电荷/电压转换、电流/电压转换、频率/电压转换、阻抗变换等，并对变换后的电信号实现放大、有源滤波或运算。

其中电信号放大器也应依据不同的要求来选：电荷放大器、仪表用放大器、程控放大器、隔离放大器等。

PV-96电荷传感器：电荷灵敏度10000pC/g，AD544L输出灵敏度33V/ g，当C=300pF，R=100G，测试频率范围0.1～10Hz，噪声电平范围为0.6×10-6V，加速度测量范围为2×10-6～10-1 g。

目前，信号处理电路已设计成专用集成电路(ASIC)，它们有：可编程数据放大器、高共模抑制比隔离放大器模块、集成调制解调器、模拟开关、采样/保持器、开关电容滤波器等。

1。

1.家庭电路的组成以及各部分的作用和接法家庭电路的组成按由前到后的顺序主要有：进户线、电能表、总开关、保险装置、插座、用电器、导线等。

(1)电能表：①接法：装在干路上。

②作用：测量用户在一段时间内消耗的电能。

③铭牌：10(20) A 表示这个电能表的标定电流为 10_A，额定最大电流为 20_A。

3 000 r/(kW ·h) 表示接在这个电能表上的用电器，每消耗 1_kW ·h 的电能，电能表上的转盘转过 3_000 转。

(2)保险丝①作用：当电路中的电流过大时，自动熔断，切断电路，起保护作用。

②保险丝熔断的两大原因：电路发生短路；用电器的总功率过大。

③材料的要求：电阻较大、熔点较低的铅锑合金。

④注意事项：不允许用铁丝或铜丝来替代保险丝；不能将保险丝与闸刀开关的位置接反；更换保险丝后，首先应查清导致保险丝熔断的原因，排除故障后才能闭合总开关，恢复供电。

(3)插座①接法：并联在电路中；②三孔插座的接法：左零右火中接地。

(4)开关接法：与所控制的用电器串联；一般接在用电器和火线之间。

(5)灯螺口灯座的螺旋套只允许接在零线上，绝不允许接在火线上。

2.试电笔的构造及使用(1)组成：从头到尾：笔尖金属体、绝缘外壳、高值电阻、氖管、弹簧、笔尾金属体。

(2)用法：用手接触笔尾金属体，笔尖接触电线，氖管发光表示接触的是火线，氖管不发光表示接触的是零线。

3.防止触电 (1)分类：单线触电、双线触电、高压电弧触电、跨步电压触电。

(2)对人体安全的电压：不高于 36_V。

(3)安全用电原则：不接触低压带电体、不靠近高压带电体。

考点 1 家庭电路的组成及连接【例 1】 (2016·青岛 )如图 16-1 所示家庭电路，吊灯和由开关 S 控制，墙上有一个固定插座。

请把电路连接完整。

图 16-1【解析】 (1)由于家庭电路中的各个用电器是并联连接，所以此电路中的两盏吊灯和并联，开关接在干路上同时控制两灯。

电路的作用与组成部分电路是用来传输电能或控制电能的系统，它可以将电能从电源传递到负载，同时允许用户对电能进行调节和控制。

在现代科技发展中，电路已经成为了人类生活中不可或缺的一部分，应用广泛，例如电器、电子设备、通信系统等。

下面将详细介绍电路的作用和组成部分。

1.电能传输：电路的最基本功能是将电能从电源传输到负载，例如灯泡、电动机等。

电路通过导线和连接器将电能从电源输送到负载的工作部分。

2.能量转换：电路还可以实现电能的转换。

通过各种电子元器件，电路可以将电能转化为光能、热能、机械能等形式，满足不同场合下的需求。

3.信号处理：电路扮演着信号的处理者的角色，可以对信号进行放大、滤波、调节等操作，以便用于通信、音频视频处理、控制系统等应用。

例如，在手机中的通信电路模块可以将用户的语音信号转化为电信号，然后传输到通信基站。

4.控制系统：电路可以提供控制信号，用于控制设备的开启、关闭、控制电机的转速等功能。

例如，在自动门系统中，通过电路控制门的开启和关闭，使得门可以自动响应。

电路的组成部分：2.电子元器件：电子元器件是电路的重要组成部分，用来实现电路的功能。

常见的电子元器件包括电阻、电容、电感、二极管、三极管、场效应管、继电器等。

这些元器件根据其特性可以实现信号的放大、滤波、延时、开关等功能。

3.连接器：连接器用来连接电路中的各个组件。

它可以是导线、插头、插座等。

连接器保证了电能在电路中的传输，同时也方便了电路的维护和更换元器件。

4.电路板：电路板是电子元器件的载体，通过导线将电路中的元器件连起来。

电路板可以分为单面板和双面板。

电路板上的元器件之间通过印刷电路来连接。

5.控制器：控制器是一种特殊的电路，它可以根据输入信号的大小和变化来控制输出信号的状态。

控制器可以是集成电路、单片机等。

例如，在汽车中的引擎控制单元(ECU)就是一个控制器，通过监测各个传感器的输入信号，来控制发动机的运转状态。

以上是电路的作用和组成部分的简要介绍。

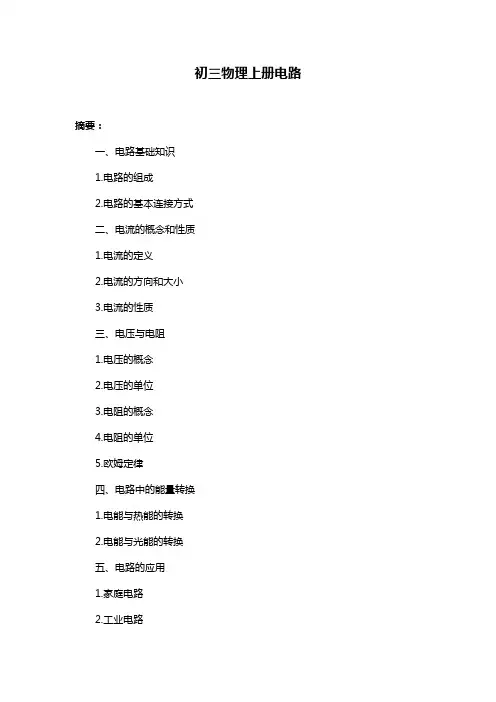

初三物理上册电路
摘要：
一、电路基础知识
1.电路的组成
2.电路的基本连接方式
二、电流的概念和性质
1.电流的定义
2.电流的方向和大小
3.电流的性质
三、电压与电阻
1.电压的概念
2.电压的单位
3.电阻的概念
4.电阻的单位
5.欧姆定律
四、电路中的能量转换
1.电能与热能的转换
2.电能与光能的转换
五、电路的应用
1.家庭电路
2.工业电路
3.电子设备电路
正文：
电路是电学的基础知识，掌握电路的知识对于理解电学其他领域非常重要。

电路由电源、导线、电器和开关等组成，通过这些元件的连接方式形成不同的电路。

电路的基本连接方式有串联和并联两种。

电流是电路中电子的流动，是电路中电荷的传输过程。

电流的方向与正电荷移动的方向相同，大小表示单位时间内通过某一截面的电荷量。

电流有三种性质：有方向、有大小、可以叠加。

电压是推动电子流动的力量，是形成电流的原因。

电压的概念类似于水压，表示单位电荷所具有的能量。

电压的单位是伏特（V）。

电阻是电路中对电流流动产生阻碍的性质，电阻的大小与导体的材料、长度和横截面积有关。

电阻的单位是欧姆（Ω）。

欧姆定律是描述电阻中电流与电压之间关系的基本定律。

在电路中，电能可以转换为热能、光能等其他形式的能量。

例如，电灯将电能转换为光能和热能，电热器将电能全部转换为热能。

电路在现代社会中有广泛的应用，如家庭电路、工业电路和电子设备电路等。

电路的作用与组成部分电路是一系列电子元件的连接，用于实现电子设备的功能。

它可以完成电流的控制、信号的放大、信号的处理等任务。

电路的主要组成部分包括电源、连接线、开关、电阻、电容、电感、二极管、三极管、集成电路等。

1.电源：电源是提供电能的装置，它将其他形式的能量转化为电能，为电路提供所需的电压和电流。

常见的电源包括电池、直流电源和交流电源。

2.连接线：连接线用于连接电子元件，将信号传输到指定位置。

连接线通常由金属导体制成，如铜线。

在电路中，连接线也被称为导线。

3.开关：开关用于控制电流的通断。

它可以分为机械开关和电子开关两类。

常见的开关有按钮开关、电门开关、晶体管等。

4.电阻：电阻是电路中常用的元件之一，它用来限制电流的大小。

根据它对电流的阻碍程度不同，电阻可以分为固定电阻和可变电阻。

常见的电阻有电阻器、热敏电阻等。

5.电容：电容是一种存储电能的元件，它由两个导体板之间的绝缘介质隔开。

电容器的两个导体板上存储了相等大小的异号电荷，在电容两端会产生电场。

电容通常用于储存电荷、滤波器等电路。

6.电感：电感是一种存储磁能的元件，它由线圈组成。

当电流通过电感时，它会产生一个磁场。

电感通常用于滤波器、振荡器等电路。

7.二极管：二极管是一种最简单的电子器件，它具有单向导电性。

二极管的主要作用是将交流电转换为直流电，并控制电流的正向和反向流动。

二极管常用于整流器、信号检测等电路。

8.三极管：三极管是一种具有放大功能的电子元件，它由一个PN结和两个PN结组成。

它可以将小信号放大到较大信号，并用于调节和放大电路。

9.集成电路：集成电路是将大量的电子元件集成在一个芯片上的电子器件。

它极大地减小了电路的体积，提高了可靠性和效率。

集成电路通常用于计算机、手机、电视等电子设备。

1.信号处理：电路可以处理信号，包括滤波、放大、调节等。

滤波器可以去除杂波，使得信号更加纯净；放大器可以将弱信号放大到可用范围；调节器可以调整信号的幅度、频率等。

在八年级的物理教学中，基本电路元件是非常重要的内容。

学习基本电路元件及其作用，将为学生日后的电子技术学习奠定基础。

在本篇文章中，我们将一一讲解各种基本电路元件及其作用。

一、电池电池是一个将化学能转化为电能的装置。

在电路中，电池的作用是提供电流和电压。

电池的种类有很多，常见的有干电池和蓄电池。

干电池通常用于便携式电子设备，如手提电脑，音响等。

蓄电池通常被用来存放大量电量并长时间使用，如汽车电池。

二、导线导线是电流的主要载体，它将电能从电源传输到电器中。

导线的种类也有很多，但在电路中常用的是铜线或其他具有良好导电性能的金属材料。

导线会发生电阻，其大小与导线材料、导线长度和导线的交叉面积有关。

在电路中，通常会选用截面积较大的导线，以减小电阻。

三、电阻器电阻器是一种将电能转化为热能的设备。

在电路中，电阻器的作用是控制电流和电压，调节电路中的电阻值。

电阻器的种类有可调式电阻器和定值电阻器。

可调式电阻器可以调整电阻值，方便调节电路参数。

定值电阻器则无法进行电阻值调整。

四、开关开关可以控制电路的通断，是电路中的重要元件之一。

开关的种类有普通开关、按键开关、切换开关等。

在电路中，开关的作用是控制电路的开闭状态，实现电器的启动、停止或切换等功能。

五、灯泡灯泡可以将电能转化成光能，是电路中应用最为广泛的元件之一。

灯泡的种类有普通灯泡、LED灯泡、荧光灯等。

在电路中，灯泡的作用是发出光线，实现照明等功能。

六、电容器电容器可以将电能存储在电场中，是电路中的重要元件之一。

电容器的种类有固定电容器和可变电容器。

固定电容器的电容值是固定的，无法改变。

可变电容器则可以通过改变电容量调节电路参数。

七、电感器电感器可以将电能存储在磁场中，是电路中的重要元件之一。

电感器的种类有固定电感器和可变电感器。

固定电感器的电感值是固定的，可变电感器则可以通过调节磁场强度来调节电感值。

基本电路元件的种类和作用是多种多样的。

在学习和应用电路时，我们需要根据实际需要选择合适的电路元件，以实现我们所需的电路功能。

三年级科学下册教案：电路的基本构成
电路是一种能够传导电信号的装置，是电器、电子设备的基本组成部分。

一般由电源、导线、开关、电器元器件等组件构成。

在我们的日常生活中，电路无处不在，如电灯、电风扇、电视、手机等，都离不开电路的存在。

电路的基本组成部分有哪些呢？接下来，我们将一一为大家详细介绍：
1.电源
电源是电路的能量来源，提供电路所需的能量，常见的电源有电池、电源适配器等。

在电路设计时，我们需要根据路的功率需求来选择适合的电源。

2.导线
导线是电流传输的通道，能够将电源产生的电能传递给电器，使其正常运行。

一般用金属导体制成，如铜、铝等。

导线需要具有良好的电导率、耐腐蚀性和导电性能，以确保电路正常运行。

3.开关
开关是电路中的控制元件，用于打开或关闭电路，控制电器的开关状态。

常见的开关有手动开关、自动开关等。

在电路设计中，我们
需要选择合适的开关来控制电器的开关状态，以达到节能、安全的目的。

4.电器元器件
电器元器件是电路的核心组成部分，包括电阻器、电容器、电感器、二极管、晶体管等。

在电路设计中，我们需要根据电器的功能需求来选择合适的元器件，以确保电路正常运行。

电路的基本构成是由电源、导线、开关、电器元器件等组件构成的。

通过这些组件的相互配合，才能使电器正常运行。

在电路设计时，我们需要根据电器的功率需求、开关状态、元器件的功能要求等进行综合考虑，以保证电路的正常运行。

初二物理全册教案：实验探究电路的基本组成电路是由电源、导线和电器组成的，是电流产生、传输和利用的基础。

初中物理学习中，电路的探究是非常重要的一部分。

本文将从电路基本组成、电路的分类、电流的方向、电路的稳定性等方面来探究电路的内容。

一、电路的基本组成电路中主要有三个基本组成部分：电源、导线和电器。

电源是电流或电压的来源，如电池、发电机、变压器等；导线主要是起到电流传递作用的，如金属导线；电器指利用电流产生热、光、声、运动等效果的电器设备，如电灯、电热器、电动机等。

这三个部分相互配合，形成了电路。

二、电路的分类根据电路中电源的不同，电路可以分为直流电路和交流电路。

直流电路的电源是直流电源，电流方向不变；交流电路的电源是交流电源，电流方向交替变换。

还有串联电路和并联电路。

串联电路是电器像串珠一样一个个连接起来，电流只能沿着一条路线流过各个电器；并联电路是电器像星星一样并列连接起来，电流可以同时从不同的电器中通过。

三、电流的方向我们知道，电流是指电荷的流动，电荷在导体中电子流动而产生电流。

但电流的方向和电子的运动方向是相反的。

在电路中，我们通常把电流的方向用箭头表示，表示箭头指向的方向为电流的正方向。

电流会由高电压地方流向低电压地方，电流的方向是从电源的正极经过各电器再到达电源的负极。

四、电路的稳定性电路的稳定性是指电路的电流、电压等参数稳定不变。

电路的稳定性受到电路中各电器的影响。

不同的电器在电路中起到不同的作用，其中有的电器可以降低电路中的电流或电压，有的电器则可以增大电流或电压。

在设计电路时，需要灵活运用各种电器，调整电路中各部分的大小和功率，以确保电路的稳定性。

五、实验探究电路的基本组成为了更好地掌握电路的基本组成和探究电路的相关知识，我们可以进行实验。

实验过程可以参照以下步骤：1.制作简单电路：用导线连接电池和电器，制成一个简单的电路。

电路中电器可以选择小灯泡等。

2.改变电路中电器的数量：改变电路中电器数量的多少，观察电路中电器数量对电路的影响。
