压顶梁、支撑及围囹施工方案
一、编制依据：
1. 浙峰工程咨询有限公司设计的“杭州大剧院基坑围护工程
设计”。
2.杭州市勘察设计院提供的“杭州大剧院岩土工程勘察报告”。
3.现行的有关技术规范、规程。
二、工程概况
本工程台仓范围在-10.000米基坑支护设压顶梁、支撑，此高度为第一层支撑顶面；在-13.500米基坑支护设围囹、支撑，此高度为第二层支撑顶面；动力房深区基坑支护在-8.000米设压顶梁、支撑，此高度为支撑顶面。压顶梁、支撑、围囹均采用现浇钢筋砼结构，砼等级标号为C30。
三、施工准备
1. 仔细阅读施工图纸，充分了解设计意图，熟悉各项有关施工规范，编制实施性施工组织设计。
2. 准确测量放样，并核对无误。
3. 前做好砼的配料单、钢筋试验报告。
4. 做好冬、雨季施工的各项准备工作。
四、主要施工方法及技术措施
1、台仓压顶梁及第一层支撑施工
1.1 开槽
压顶梁、支撑的施工采用开槽法，主要是便于下步挖土时不影响支撑或避免土方施工机械直接作用于支撑梁上。开槽采用挖掘机配合人工开槽，支撑梁部位的槽顶高度应
高出支撑梁顶面30CM，挖掘机开挖至距槽底约20CM，余下20CM人工清理，严禁挖掘机超挖。支撑梁下的开槽深度需增加梁下10CM的碎石垫层厚度，开槽宽度除考虑梁宽外，两侧需留出50CM的支模操作间隙。（详见附图一）
1.2 基底处理
压顶梁：因压顶梁一部分置于围护钻孔桩上，另一部分置于止水帷幕桩上，故对于钻孔桩需凿除桩头，确保桩头嵌入压顶梁内5CM，桩头钢筋需确保锚入压顶梁内大于40d，桩间槽底人工夯实，铺10CM厚的碎石垫层找平，止水帷幕桩清理桩头至设计标高，并严格控制平整度后即完成基底处理。
支撑梁：开槽完成后，人工夯实基底，然后摊铺粒径小于4CM的碎石或卵石垫层10CM 厚，平整度控制在±2CM以内，纵向轴线偏差小于3CM，经检查合格后，均匀铺设一层油毛毡，铺设宽度超出梁宽10CM即可。
1 .3 钢筋加工与绑扎
钢筋采用现场制作，现场设置钢筋加工棚和钢材堆场，配备对焊机、切断机、弯曲机和调直机，制作时根据钢筋下料单按绑扎的先后顺序制作，分类堆放，并一律挂牌。对焊工必须具有专业上岗证方能操作。
钢筋运输主要采用塔吊，配合以人力挂车运输。
支撑钢筋应按受拉钢筋要求焊接，采用双面焊5d，用E50型结构钢焊条，同一截面接头不超过50%（接头错开）。
梁底钢筋必须采用预制好的砼垫块控制其保护层，主筋保护层35，两侧贴模板钢筋绑扎预制好的砼块。
钢筋制作、绑扎具体均严格按设计与施工规范进行。
1.4 模板工程
本工程压顶梁及支撑砼工程量相对较大，相应地一次性投入的模板周转材料数量大，同时考虑到支撑梁为临时工程，外观美观程度相对较低，故大部分采用前期工程旧模，不足部分新购，压顶梁及支撑体系模板选择如下：
模板：均采用18mm厚的九夹板
支撑体系：φ48、δ=3.5钢管及相应的钢扣件。
压顶梁(不含止水帷幕上压顶梁)、支撑梁厚达1.0M，梁高0.9M，将产生一定的侧向压力，因此模板制作安装质量非常重要。施工时模板外采用60×100断面方木@500竖
深基坑内支撑梁施工工艺 一、支撑施工总体原则 本工程采用钢筋混凝土结构作为水平支撑，土方开挖的顺序、方法必须与设计工况一致，并遵循“先撑后挖、限时支撑、分层开挖、严禁超挖”的原则进行施工，尽量减小基坑无支撑暴露时间和空间。同时应根据基坑工程等级、支撑形式、场内条件等因素，确定基坑开挖的分区及其顺序。宜先开挖周边环境要求较低的一侧土方，并及时设置支撑。环境要求较高一侧的土方开挖，宜采用抽条对称开挖、限时完成支撑或垫层的方式。 基坑开挖应按支护结构设计，降排水要求等确定开挖方案，开挖过程中应分段、分层、随挖随撑、按规定时限完成支撑的施工，作好基坑排水，减少基坑暴露时间。基坑开挖过程中，应采取措施防止碰撞支护结构、工程桩或扰动原状土。支撑的拆除过程时，必须遵循“先换撑、后拆除”的原则进行施工。 二、技术参数 该项目基坑面积约33000㎡，周长810m，深度23~25m，基坑围护体采用地下连续墙作为围护体，基坑竖向设置四道钢筋混凝土支撑，支撑采用圆环支撑平面布置形式，支撑信息图表所示： 表一支撑信息一览表
并结合对称和角撑，截面尺寸详见支撑平面布置图； （2）、支撑梁混凝土强度等级(除第二~四道环撑为C40外)为C35,主筋保护层：30mm; （3）、支撑梁采用两侧支模浇筑，并在支撑梁底设置隔离膜，混凝土应整体浇筑，在冠梁、支撑腰梁施工前需将支护桩表面附着物完
全清除；、 （4）、主筋连接采用搭接焊接，单面焊10d，接头在同一截面处数量应不超过50%; 三、施工流程 四、施工方法 混凝土支撑首先进行施工分区和流程的划分，支撑的分区一般结合土方开挖方案，按照盆式开挖、“分区、分块、对称”的原则确定，随着土方开挖的进度及时跟进支撑的施工，尽可能减少围护体侧开挖
延安市小砭沟安置小区滑坡治理工程锚索格构护坡专项施工方案 编制： 审核： 审批： 二O一六年五月 目录
一、编制依据 1、延安市小砭沟安置房滑坡治理工程施工设计图及相关资料； 2、现场勘察资料； 3、《建筑边坡工程技术规范》GB50330～2013； 4、《岩土锚杆（索）技术规程》CECS 22-2005； 5、《施工现场临时用电安全规范》JGJ46—2005；
6、《混凝土结构工程施工及验收规范》（GB50204-2002）。 二、工程概况 按照总设计说明，本工程边坡防护设计包括有锚拉式抗滑桩、混凝土拱形骨架护坡、锚索格构梁骨架护坡，混凝土格构梁骨架护坡。其中H1025—H995之间边坡采用锚索格构梁支护，锚索采用3束3股公称直径、材料极限抗拉强度为1860MPa钢绞线，锚索间距3×3m，钻孔孔径120mm，锚索封头采用C30砼浇筑，锚索断头保护层厚度不小于35mm；格构梁采用钢筋混凝土，尺寸为400×400mm，中心线间距3×3m，混凝土标号C30，保护层厚度不小于35mm； 三、进度计划 本工程锚索格构梁边坡防护施工进度根据边坡土石方开挖进度确定，与边坡土石方、其他支护结构穿插进行施工。计划工期为2016年06月01日至2016年12月30日。 四、施工方法 1、锚索格构梁施工工艺 锚索格构梁施工工艺流程图 2、锚索孔成孔施工 ⑴坡面修整 锚索施工前，首先用人工及时按照从上而下分层修坡即开挖一级，防护一级。开挖至锚索格梁边坡时，每层开挖高度为锚索上下横梁间距大小，严格控制超挖，直至开外至下级平台，然后再开挖格梁基础并施作锚索。完成每层坡面开外后，若为土质坡，及时用彩条布覆盖，防止雨水冲刷边坡。
屋顶圈梁压顶施工方案 赵都新城S11地段中心商业屋面采光顶，底部圈梁结构在实际施工时存在一定误差，现提出圈梁压顶施工方案，为了尽量避免圈梁压顶裂缝空鼓，使用现浇细石混凝土面层，并加铺钢丝网。以保证圈梁结构要求和外观方面的完整性。 据现场情况，针对东、西侧和中部采光顶圈梁的实际结构平整度，分别制定出两种圈梁压顶方案，以满足结构要求和完整。 一、东、西侧采光顶圈梁压顶施工方案： 东、西两侧采光顶原有圈梁结构的水平度和垂直度存在有一定的误差。水平高差最大为30mm。根据现已施工网架支座底部埋板的上平高度为准，对其圈梁进行压顶施工：在圈梁上立模，现浇细石混凝土，高度以网架底部支座埋板上平为准，宽度为圈梁宽度，即300mm。然后用1：2水泥砂浆抹面。 二、中部采光顶圈梁压顶施工方案： 中部采光顶原有圈梁结构的水平度和垂直度存在有一定的误差。水平高差最大为60mm。因为在原有圈梁结构上浇制较薄的细石混凝土，其对温度变形，干缩变形特别敏感，虽然采取了加钢丝网等措施，板面仍然产生裂缝，为此，通过多处工程试验研究，现在工艺上采取相应措施，在每相邻支座中间位置布置打入不锈钢膨胀螺栓，且与所铺设钢丝网紧密相接。由此组成为一个整体，使其具有良好的抗裂性和阻裂性，根据现已施工网架底部支座埋板的上平高度为准，对其圈
梁进行压顶施工： 1、在原有圈梁结构上，每相邻两个支座中间打孔，打入原有圈梁结构深度约50mm左右，根据网架底部支座埋板的上平高度，植入规格为?6*80~~160mm不锈钢膨胀螺栓； 2、沿原有圈梁方向布置宽度为300mm的铁丝网一圈，规格为100*100mm，并在与支座交接处和不锈钢碰撞螺栓交接处，使用铁丝网将其绑扎，使其与原有圈梁相结合，成为一个整体的结构形式； 3、在圈梁上立模，现浇细石混凝土，高度以网架底部支座的埋板上平为准，宽度为圈梁宽度，即300mm。然后用1：2水泥砂浆抹面。 本部针对此次圈梁压顶施工进行严格要求，加强施工质量管理，按照规范要求进行验收，合格后上报甲方、监理进行验收。 山西省装饰工程总公司 邯郸项目部 2012年4月18日
土方开挖和内支撑梁施工方案 一、土方工程概况 本工程基坑开挖深度约为12m，基坑面积约1280m2。因现场场地狭小，不考虑堆土，所有开挖土方即时外运。根据设计要求，地下室底板须整体开挖至标高-12.0m，地梁、承台最大开挖深度达到-15.0m，总开挖方量约22000m3。 土方出口选择从北门出，此门口同时为医院综合楼的进出口，施工安排一定要紧凑且与各方加强协调沟通。根据总体施工部署的三个施工区段，组织流水交叉作业，完成一个区段的土方开挖后，请甲方、监理和设计进行验底，通过后即进行下道工序施工。 根据本工程地质勘察报告，本次土方开挖土质主要为软塑至硬塑粘土，开挖难度不大。如遇到孤石或部分岩层，在挖土机无法作业时，优先采用在挖土机的前端安装凿岩装置，进行岩土破除作业，然后用挖土机装载自卸汽车外运。若凿岩机凿不动，则考虑采用爆破法。在爆破施工前，编制详尽可行的施工方案，报送现场监理工程师批准后方可实施作业。 二、土方开挖施工方法 待挡土桩强度达到设计强度的70％时即可开始挖土，采用两台反铲挖掘机在基坑内用坑端挖土法从基坑南端（A5轴）开始挖土，同时以“之”字形路线向基坑北端（02轴）退挖，人工配合修整基坑壁和基槽底，一台挖掘机配合自卸车装土外运。 1、土方开挖工艺流程 土方开挖时，先将南段的土方开挖至第一道内支撑梁底，在施工南段第一道内支撑梁的同时，开挖中段的土方至第一道内支撑梁底，完成后开挖南段土方至第二道内支撑梁底，然后同时施工南段第二道支撑和中段第一道支撑并开挖北段土方至第一道内支撑梁底。完成后开挖中段土方至第二道内支撑梁底，然后开挖南段至基坑底，即可开始南段人工挖孔桩的施工。南段土方完成后，再同时施工中段第二道支撑和北段第一道支撑。待支撑砼强度达到拆模强度后，开始开挖北段土方至第二道内支撑梁底，然后开挖中段至基坑底，再施工北段第二道支撑，最后用挖土机将北段剩余土方转运出基坑，即可完成基坑土方开挖工程。人工挖孔桩和承台、地梁的土方用机械吊运出基坑。土方开挖分段如下图。 2、标高控制 在开挖过程中，必须严格控制挖土标高，误差不得大于50mm，测量人员要经常测量和校核标高，当快挖到设计标高时，将标高移入坑底，撒上白灰点，以便挖机操作人员控制挖土深度。 土方开挖时，由专人在现场进行指挥，为防止超挖和保持基坑边坡坡度正确，不破坏基底土的结构，机械开挖至接近设计坑底标高或边坡边界时，应在基底标高以上预留15-20cm厚土层（若遇雨天，预留30-50cm厚的土层），由人工修整。
绵阳城市园艺片区上马、新庙区域道路基础设施项目一标段边坡整治工程 编制单位： 编制日期：二O一三年十一月
一、工程概况 本标段边坡整治工程位于上马区域二号路南侧，绵阳市就业技能培训和社会保障服务中心建筑物东侧，格构护坡设计长度112m，坡率为1:1-1.55（坡度依据设计上下边坡线及高程控制），0+045- 0+112段护坡中设2米马道。格构梁断面0.4mx0.4m，每隔20m设置一道伸缩缝，缝宽2cm。锚杆为Φ18压力注浆锚杆，入射角均为30°，锚杆长4m，间距为4.0mx3.5m。护顶无截水沟，护脚为 0.5m*0.3m排水沟。格构梁和骨架埋深0.3m, 其中种植土厚度为 10cm,方格内为植草护坡。 二、编制依据 （1）四川正基岩土工程有限公司《绵阳城市园艺片区上马、新庙区域道路基础设施项目一标段边坡整治工程》施工设计图； （2）《建筑边坡工程技术规范》（GB50330-2002）； （3）《锚杆喷射混凝土支护技术规范》（GB50086-2001）； （4）《岩土锚杆（索）技术规程》（CECS22：2005); （5）《施工图会审及设计交底》 （6）《施工补充合同》 三、施工准备 3.1、现场调查： 3.1.1、开工前根据设计图纸和招标文件资料进行沿线踏勘和调查，将现场情况和问题逐一列出，集中研究处理方案。 3.1.2、确定水准点标高、位置，以便施工放样时设置临时标志。对于施工范围内的测量标志，必须采取措施妥善保护，以免施工时由于不慎而受损。 3.1.3、提前做好石灰、砂、石、水泥等材料供货单位的落实和砼配合比的试验及确定，确保工程的顺利实施。 3.1.4、做好进场设备的维护保养，力争做到相应配套、性能完好，应用方便、器具齐全。 3.2、交底：
目录 一、工程概况 (1) 二、编制说明 (2) （一）编制依据 (2) （二）编制原则 (2) （三）编制范围 (3) 三、施工安排4精品文档，超值下载 （一）施工顺序及流水段划分 (4) （二）项目组织机构 (4) （三）施工进度安排 (5) 四、施工准备及资源配置计划 (6) （一）技术准备工作 (6) （二）现场准备工作 (6) （三）劳动力配置计划 (7) （四）施工机具配置计划 (7) 五、施工方法及工艺要求 (9) （一）总体施工方案 (9) （二）施工方法及工艺要求 (9) 1、锚杆（索）孔成孔施工 (10) 2、锚杆（索）制作及安装 (12) 3、注浆 (13) 4、钢筋混凝土格构梁施工 (14) 5、锚索张拉与锁定 (15)
6、封锚 (16) 六、安全文明施工保证措施 (17) （一）安全文明施工保证体系 (17) 1、安全文明施工管理组织机构 (17) 2、安全人员配备及管理职责 (17) 3、安全管理制度 (17) （二）安全文明施工保证措施 (21) 1、组织保证措施 (21) 2、制度保证措施 (22) 3、技术保证措施 (22) 七、质量保证措施 (26) （一）质量保证体系 (26) 1、质量管理组织机构 (26) 2、主要人员及部门职责 (26) （二）质量保证措施 (30) 1、组织保证措施 (30) 2、制度保证措施 (32) 3、技术保证措施 (36) 八、工期保证措施 (39) （一）工期保证体系 (39) （二）工期保证措施 (39) 1、制度保证措施 (39) 2、生产要素保证措施 (40) 3、施工策划保证措施 (41)
目录 一、工程概况 (1) 1、工程位置 (1) 2、设计概况 (1) 二、总体施工方案 (1) 1、施工顺序 (1) 2、施工准备 (1) 3、项目施工资源配置 (2) 3.1、施工队伍的设置 (2) 3.2、拟投入本工程的施工设备 (2) 4、施工放样 (2) 4.1、平面位置放样 (2) 4.2、高程放样 (3) 5、连续墙基面凿毛、清理（砼支撑位置浇注地模） (3) 6、钢筋工程施工 (3) 6.1、钢筋保护层 (3) 6.2、钢筋绑扎施工顺序 (3) 6.3、钢筋施工 (3) 6.3.1、钢筋制作施工 (3) 6.4、钢筋工程质量控制 (4) 6.4.1、钢筋原材料检验 (4) 6.4.2、接驳器主要施工方法 (4)
7、模板工程施工 (6) 7.1、施工方法概述 (6) 7.2、模板的拆除 (6) 7.3、施工技术措施 (6) 8、混凝土工程施工 (6) 8.1、商品混凝土管理 (6) 8.2、混凝土浇筑 (7) 8.3、结构混凝土养护 (7) 8.4、其他方面 (7) 8.5、结构混凝土施工技术措施 (8) 5.5.1、砼的运输 (8) 5.5.2、砼浇筑 (8) 9、混凝土工程施工 (9) 三、钢筋下料 (9) 1、直撑0.8X0.8的配筋图及钢筋长度 (9) 2、斜撑0.8X1.0的配筋图及钢筋长度 (11) 3、压顶梁的配筋图及钢筋长度 (12) 4、钢筋混凝土角撑大样图 (14)
压顶梁技术交底 一、工程概况 1、工程位置 葫芦阵站位于则徐大道与高旺路交叉口处，沿则徐大道南北方向布置。则徐大道（福峡路）为双向八车道城市快速路，道路宽度50m，两侧规划绿化带宽25m，车站西北角为中石油加油站，西南角BP加油站，东北角为都会华彩住宅小区，东南角为待建工地，分布有众多的地下管线、管道。黄山站位于福泉高速连接线同则徐大道交叉口的南端，沿福峡路南北向布置。福峡路为双向八车道城市快速路，道路中央设有绿化带。本车站西北侧为中国石化天天加油站、福州百利彩印工业有限公司、凯旋中国集团等，西南侧为福建宏祥翔汽车贸易有限公司，东侧为部分居民楼。 2、设计概况 葫芦阵站位于则徐大道与高旺路交叉口处，沿则徐大道南北方向布置。车站为10.5m地下二层岛式车站，车站中心里程为SK17+919.00，主体结构尺寸：长195m，宽17.8m。主体围护型式采用地下连续墙，开挖深度标准段约为15.9m，端头井深度为17.66m～17.64m左右。黄山站也为地下二层10.5m岛式站台车站，双层两跨箱形框架结构，车站总长189m，车站中心里程为SK18+819.00，主体结构尺寸：长189m，宽17.8m。主体围护型式采用地下连续墙，开挖深度标准段约为16m，端头井深度为17.7m左右，支撑型式为第一道钢筋砼支撑，其余为φ609钢管支撑。 车站围护结构连续墙上设抗浮压顶梁，结构尺寸为1.5m×1.0m，混凝土等级为C30。第一道混凝土支撑有两种截面形式：直撑及较长斜撑处结构尺寸为0.8m ×1.0m，较短斜撑处结构尺寸为0.8m×0.8m，混凝土等级为C30。 二、总体施工方案 1、施工顺序 施工准备→施工放样→连续墙基面凿毛、清理（砼支撑位置浇注地模）→钢筋绑扎→模型安装→混凝土浇筑→混凝土养护→检查验收。 2、施工准备 （1）按施工前场实际配备管理人员，配备各种施工机具。
§7.7.1测量放线 支撑梁测量放线工作分为定位放线、水准点引测两部分。 1、测量准备工作 1）校核测量工具 本基础工程测量放线工作使用的仪器有：全站仪（项目测量班配备）、经纬仪、水准仪，必须保证所使用的仪器经有资质的计量检测单位检测合格。同时操作人员持证上岗，具备相应操作能力。 2）校核基准点 对于测绘单位提供的坐标点、水准点重新进行闭合测量，复核无误后引测至现场进行场地内标高引测。 2 、定位放线 根据我单位支护桩施工期间为主提供的控制点，以及施工总平面图中基坑各角点坐标，在基坑旁设置两测量控制点，点间距大于200m，使用混凝土深埋大直径硬质钢筋的做法，在顶部露出的钢筋上标十字线，使用较高稳定性的莱卡全站仪导线法定出坐标。再由此进行坑内坐标定位。 对于支撑施工各角点、拐点，使用木桩在各构件中轴线处定位，木桩要牢固嵌入土中，木桩上钉一个铁钉，铁钉中心用钢锯锯出十字，交叉点为楼座坐标控制引测点，此工作由公司测量队进行，一次结构分包单位协助。 项目测量人员定位放线完成后，要求施工班组马上组织人员对控制点进行复测，主要通过拉皮尺复核两点之间距离是否与设计图纸相符，用经纬仪复核相邻两支撑构件轴线是否垂直。如存在较大误差，及时反映，经分析后采取重新测量等措施，确保放线准确。 放线完成后，在各控制木桩外另锤入一木桩，用于挂白线。垫层施工和模板支设均依据白线外返。施工单位要在每日复工前在工作面上复核控制桩位置，防止出现人为导致的误差，对于丢失、破坏的控制线要及时补充。 垫层浇注后在垫层上弹出梁中心线和梁边线，用来控制钢筋绑扎和支模板。 3 、水准点引测 现场高程控制点均由业主提供的高程控制点引测，此水准点位于场地西侧的东吴北路。我项目部在支护桩施工期间在现场引测四个控制点，分别位于基坑四周的围墙上。
格构梁锚杆专项施工（安全）方案 一.编制依据 1、依据施工设计图及与业主签定的《施工合同》、招投标文件及现场实际情况。 2、我国现行有关规范、标准、及其相关的部颁标准。 3、《滑坡防治工程设计与施工技术规范》（DZ/T0219-2006）； 4、《建筑边坡工程技术规范》（GB 50330-2002） 5、《混凝土结构工程施工及验收规范》（GB 50204-2002） 6、湖南省勘测设计院《浏大公路东风界路段山体滑坡工程地质详细勘察报告（KC10-347-39D。 7、《土层锚杆（索）技术规程（CES22:2005 二.工程概况 1.工程概述 ________________ 山体滑坡位于___ 公路（_____ 国道）K _+ 处（左侧），滑坡山体地形地貌、地质条件较复杂，相对高差较大，广泛分布三叠系煤系地层。滑坡体下方主要有 _公路（_国道）及_市XX镇XX村部分民房。滑坡前缘公路挡土墙倒塌、公路上边坡护面墙鼓裂，山坡坡体下移（剪出），前缘滑体崩落（山坡坡体），后缘出现贯通式裂缝、错台，中上部沉陷，中下部滑体隆裂，中部滑体沉裂。滑坡治理方案为先削坡，减小下滑力，再以“抗滑桩 +格构锚杆+截排水+裂缝封填+人字形骨架护坡+修复已建挡墙”治理。 1.1工程地形地质条件 根据勘察钻探揭露和现场调查，参照区域资料和附近煤田地质资料，工作区内出露地层主要为三叠系三丘田组第三段（T s sq3）及第四系残坡 积物（Q el+dl）,局部分布有第四系人工填土（ Q ml）层，概述如下：（1）第四系人工填土（ Q ml） 主要分布于丘坡下部，系公路路基及挡墙背回填土，主要成分为碎石土及风化岩碎块，松散?稍密状，仅局部分布，且厚度小，一般0.5- 1.5m。
目录 1编制说明 .......................................................... - 2 -1.1工程概况................................................................... - 2 -1.2编制原则................................................................... - 2 -1.3规范、标准 ............................................................... - 3 -2地形地貌 ..................................................................... - 4 -2.1地质条件................................................................... - 4 -3预应力锚索格构梁 ........................................................ - 5 -3.1 工作原理.................................................................. - 5 - 3.2 锚索格构梁施工顺序 ................................................. - 5 - 4 锚索施工 .................................................................... - 6 -4.1施工放样................................................................... - 7 -4.2钻孔 ......................................................................... - 8 -4.2.1 钻机就位 ............................................................... - 8 -4.2.2 钻进方式 ............................................................... - 8 -4.2.3 钻进过程 ............................................................... - 8 -4.2.4 孔位孔深 ............................................................... - 9 -4.2. 5 锚孔清理 ............................................................... - 9 -4.2. 6 锚孔检验 ............................................................... - 9 -4.3 锚索体制作及安装 .................................................. - 10 - 4.4 锚固注浆................................................................ - 10 - 5 格构梁施工 ............................................................... - 11 -5.1 材料要求................................................................ - 11 -5.2 架梁开槽................................................................ - 11 -5.3 格构梁施工 ............................................................ - 12 -5.4 锚索孔预留 ............................................................ - 12 -5.5锚具 ....................................................................... - 12 - 5.6 锚索张拉及锁定、封锚............................................ - 12 - 6 遇到地质缺陷问题的处理 ........................................... - 15 - 7 主要材料及机具设备.................................................. - 16 -7.1 钢绞线及锚具 ......................................................... - 16 -7.2 注浆材料................................................................ - 17 -7.3 机具设备................................................................ - 19 -

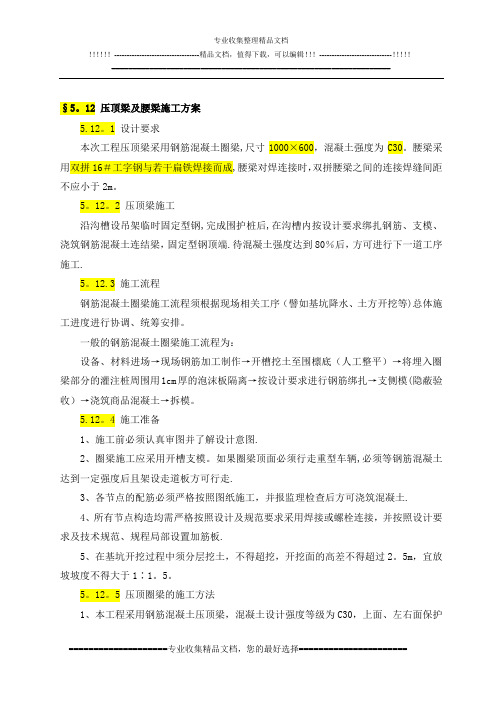

§5.12 压顶梁及腰梁施工方案 5.12.1 设计要求 本次工程压顶梁采用钢筋混凝土圈梁，尺寸1000×600，混凝土强度为C30。腰梁采用双拼16#工字钢与若干扁铁焊接而成，腰梁对焊连接时，双拼腰梁之间的连接焊缝间距不应小于2m。 5.12.2 压顶梁施工 沿沟槽设吊架临时固定型钢，完成围护桩后，在沟槽内按设计要求绑扎钢筋、支模、浇筑钢筋混凝土连结梁，固定型钢顶端。待混凝土强度达到80%后，方可进行下一道工序施工。 5.12.3 施工流程 钢筋混凝土圈梁施工流程须根据现场相关工序（譬如基坑降水、土方开挖等）总体施工进度进行协调、统筹安排。 一般的钢筋混凝土圈梁施工流程为： 设备、材料进场→现场钢筋加工制作→开槽挖土至围檩底（人工整平）→将埋入圈梁部分的灌注桩周围用1cm厚的泡沫板隔离→按设计要求进行钢筋绑扎→支侧模（隐蔽验收）→浇筑商品混凝土→拆模。 5.12.4 施工准备 1、施工前必须认真审图并了解设计意图。 2、圈梁施工应采用开槽支模。如果圈梁顶面必须行走重型车辆，必须等钢筋混凝土达到一定强度后且架设走道板方可行走。 3、各节点的配筋必须严格按照图纸施工，并报监理检查后方可浇筑混凝土。 4、所有节点构造均需严格按照设计及规范要求采用焊接或螺栓连接，并按照设计要求及技术规范、规程局部设置加筋板。 5、在基坑开挖过程中须分层挖土，不得超挖，开挖面的高差不得超过2.5m，宜放坡坡度不得大于1∶1.5。 5.12.5 压顶圈梁的施工方法 1、本工程采用钢筋混凝土压顶梁，混凝土设计强度等级为C30，上面、左右面保护层厚度为30mm，下面保护层厚度为50mm。 2、双拼腰梁与若干扁铁焊接而成，腰梁对焊连接时，2根工字钢之间的连接焊缝间距不应大于2m。 3、钢筋 ⑴钢筋为现场加工制作，依据钢筋供应计划表及工程实际进度，分批供应进场。
