GT200电动机保护器使用手册

CAD200系列——电动机测控保护装置技术使用说明书版权所有：积成电子股份有限公司版本编号：D200-2005-02出版时间：2005年8月★本说明书适用于CAD200系列以下型号的装置：装置型号装置名称软件版本★请注意本说明书适用的软件版本，版本不同，装置功能略有差异。

★本说明书包含以下内容：1．CAD200系列概述…………………………………………………………………………该系列装置的功能配置2．CAD221电动机测控保护装置……………………………………………………………CAD221装置的功能使用说明3．CAD211电动机测控保护装置……………………………………………………………CAD211装置的功能使用说明概述一、功能简介CAD200系列电动机测控保护装置适用于3～10kV三相异步电动机。

采用保护、测控一体化设计，保护与测控功能相对独立，测控及通讯网故障均不影响保护功能运行，可满足保护及远动双重标准的要求。

CAD200系列各型号装置的功能配置如下：注：◆表示该型号装置具备此功能。

# 表示只能选用其中的一种功能，无法同时使用。

二、技术数据1．额定参数装置电源：直流220V或110V（订货时请注明）；交流电压：100/3V、100V；交流电流：5A或1A（订货时请注明）；额定频率：50Hz；2．性能参数交流量测量误差：电压、电流——不大于0.2％；有功、无功、功率因数——不大于0.5％；频率——不大于0.01Hz；功率消耗：交流电流回路——额定5A时每相不大于1VA；交流电压回路——每相不大于1VA；过载能力：交流电流回路——2倍额定电流时，连续工作；10倍额定电流时，允许10s；交流电压回路——1.2倍额定电压时，连续工作；1.5倍额定电压时，允许10s；★装置经受过载电流/电压后，绝缘性能不下降。

直流电压测量范围：-5V～+5V；开关量：信号电平——直流220V或110V；去颤时间——10～500ms可选；SOE分辨率——2ms；脉冲电度量：信号电平——直流24V；脉冲宽度——不小于5ms；零时限电流保护动作时间：不大于40ms；保护动作返回系数：过量保护——0.95；欠量保护——1.05；出口接点容量：直流250V，5A；绝缘性能：符合DL478-92中4.6.4条和GB/T13729-92中3.6条的规定；符合DL478-92中4.6.3B类和GB/T13729-92中3.7条的规定；符合DL478-92中4.6.5条和DL/T630-1997中4.10条的规定；电磁兼容性：高频干扰符合DL478-92中4.7条和DL/T630-1997中4.9条的规定。

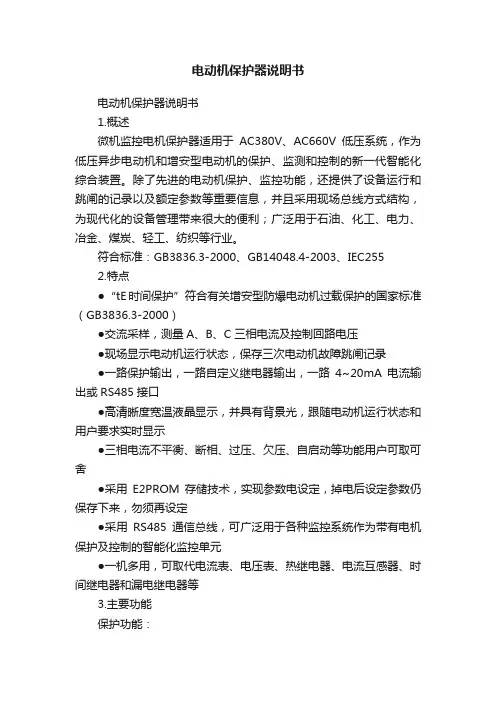

电动机保护器说明书电动机保护器说明书1.概述微机监控电机保护器适用于AC380V、AC660V低压系统，作为低压异步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。

除了先进的电动机保护、监控功能，还提供了设备运行和跳闸的记录以及额定参数等重要信息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利；广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。

符合标准：GB3836.3-2000、GB14048.4-2003、IEC2552.特点●“tE时间保护”符合有关增安型防爆电动机过载保护的国家标准（GB3836.3-2000）●交流采样，测量A、B、C三相电流及控制回路电压●现场显示电动机运行状态，保存三次电动机故障跳闸记录●一路保护输出，一路自定义继电器输出，一路4~20mA电流输出或RS485接口●高清晰度宽温液晶显示，并具有背景光，跟随电动机运行状态和用户要求实时显示●三相电流不平衡、断相、过压、欠压、自启动等功能用户可取可舍●采用E2PROM存储技术，实现参数电设定，掉电后设定参数仍保存下来，勿须再设定●采用RS485通信总线，可广泛用于各种监控系统作为带有电机保护及控制的智能化监控单元●一机多用，可取代电流表、电压表、热继电器、电流互感器、时间继电器和漏电继电器等3.主要功能保护功能：过流、堵转、断相、三相电流不平衡、过压、欠压、短路、漏电（选配）等故障保护测量功能：三相电流、控制回路电压的测量和显示通用功能：增安型电动机保护、三相异步电动机保护、馈线保护，三种保护装置通用通信功能：通过本保护器的RS485接口与上层系统通信。

总线接口支持参数设置、控制及监测等功能，支持Modbus通信协议。

一般采用RS485总线接口进行物理连接，通常上位机或PLC设备作为主站，本保护器作为子站。

电流输出：4～20mA电流输出，20mA对应的电流值可设。

4.型号说明微机电动机保护监控装置适用于AC660V及以下低压系统，作为低压电动机馈线终端的保护、监测和控制的新一代智能化综合装置。

TC-200GT2 pair GSHDSL modem版本 1.0使用手册北京台康资讯有限公司版权所有，该手册所涉及的软件受国际版权法保护。

在该版权法下，除了仅为了避免丢失而作的备份之外，严禁用于任何目的之软件复制。

此外，在无厂家书面允许下，除了购买者个人用途之外，严禁为了任何目的，以任何形式和通过任何电子或机械的手段，包括复印、录音或信息存储和恢复系统，对该手册任何部分进行复制或传送。

声明：对于软件、附带的产品手册和书面材料以及其他任何附带硬件，本厂家特别声明不承担任何保证，其中也包括了对在特殊用途下的商业性和适用性的保证。

厂方有权随时对软件进行修改或升级，且不需通知用户。

商标：在该手册中厂家没有声明任何商标，所有涉及的名字，品牌，产品及相应商标都与它们相应公司有关。

感谢您使用台康产品，台康资讯有限公司是一家专业的数据通信设备供应商。

公司致力于研发、制造、销售以铜缆、光纤为介质的“最后一公里”的综合接入设备。

作为一个全球的通讯产品生产商及服务商一直是我们的目标，为了达到这个目标，公司所有的产品都是为用户的需求而设计和研发的，我们真诚的希望与广大用户、合作伙伴以及分销渠道一起共同发展，共同开创新的未来。

目录1. 概述 (6)1.1 产品概述 (6)1.1 规格 (11)1.2 SHDSL 系统组件 (14)2. 安装 (28)2.1包装内容 (28)2.2 准备安装 (28)3. 系统介绍 (31)3.1 功能方块图 (31)3.2 G.SHDSL 叙述 (31)3.3 维护与网管 (31)4. 登录 (33)4.1 目录架构( M ENU A RCHITECTURE ) (33)4.2 主目录 (39)4.3 控制画面 (39)5. 设定( CONFIGURATION ) (41)5.1 设定系统参数 (42)5.2 设定接口参数 (49)5.3 设定告警门槛值 (62)5.4 出厂默认值 (67)5.5. 储存设定值 (67)6. 性能监测与告警 (68)6.1 DSL性能 (68)6.2 T1/E1性能 (74)6.3 告警纪录 (79)6.4 清除告警纪录 (81)7.维护 (82)7.1 回路折返 (82)7.2 PRBS 测试 (85)7.3 V.54 回路折返 (86)7.4 自我测试 (87)7.5产品讯息 (88)8. MCU 监控操作 (90)8.1 登录 (90)9. LCD 面板操作 (92)9.1 LCD 显示 (92)9.2 LCD 显示设定 (93)10. SIMPLE NETWORK MANAGEMENT 协议 (96)10.1 SNMP 概述 (96)10.2 SNMP G ets和S ets (96)10.3 T raps (96)10.4 MCU IP地址设置 (97)联系我们 (99)意见反馈表 (100)1. 概述1.1 产品概述TC-200GT, G.SHDSL调制解调器以一或两对铜绞线传送兆位宽频信息, 本机采用 TC-PAM调变技术, 提供64 K到4608 K比次(n x 64 K比次)传输速率。

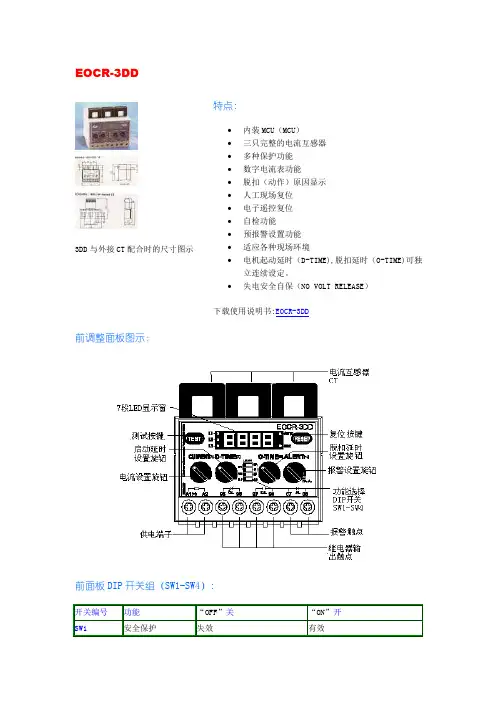

EOCR-3DD3DD与外接CT配合时的尺寸图示特点:•内装MCU（MCU）•三只完整的电流互感器•多种保护功能•数字电流表功能•脱扣（动作）原因显示•人工现场复位•电子遥控复位•自检功能•预报警设置功能•适应各种现场环境•电机起动延时（D-TIME),脱扣延时（O-TIME)可独立连续设定。

•失电安全自保（NO VOLT RELEASE）下载使用说明书:EOCR-3DD前调整面板图示：前面板DIP开关组（SW1-SW4）:开关编号功能“OFF”关“ON”开SW1安全保护失效有效SW2逆相保护不能进行电机反转保护可以进行电机反转保护SW3动作特性定时限反时限SW4报警见相关介绍保护类型：可保护项目脱扣时间过电流O-TIME缺相4秒（05：1A，60：5A以上时动作）堵转D-TIME反相0.1秒(SW2拨至RPR位置)相间不平衡8秒故障显示：功能（项目）LED显示脱扣原因脱扣延时时间简单描述过电流A相出现5.5A的电流定时限:经过OT设置的时间后。

反时限：按时间--电流特性曲线动作。

负载电流大于预先设定的保护电流值。

逆相相序改变引起电机反转0.1秒内动作SW2置“ON”位缺相B相缺相4秒内动作相不平衡A相出现最小的不平衡电流2.1A8秒[（（最大电流-最小相电流）÷最大相电流）]×100%>50%堵转C相出现最大的堵转电流9.5A经过DT设置的时间立即动作（仅用于定时限方式）负载电流大于预先设定的保护电流值的300%时。

报警输出：报警LED显示原因描述顺时针缓缓旋转报警点设置旋钮，显示窗显示“A”闪动，数字“85”，含义是：电机即时负载电流达到继电器预先设置保护电流值的85%。

报警设置值的范围是：50-100%或者关闭报警输出功能，当电机的（即时负载电流÷预先设置保护电流电流）×100>报警设置值时，显示窗显示“A”闪动，并从报警输出继电器（07，08）送出通-断信号。

CAG200系列——发电机测控保护装置技术使用说明书版权所有：积成电子股份有限公司版本编号：G200-2005-02出版时间：2005年8月★ 本说明书适用于CAG200系列以下型号的装置：装置型号装置名称软件版本CAG221 发电机主保护装置V3.00CAG211 发电机后备保护测控装置V3.00CAE241 发电机操作继电器箱★ 本说明书包含以下内容：1．CAG200装置概述…………………………………………………………………………保护配置、功能特点、技术指标2．CAG200装置使用说明……………………………………………………………………装置的使用方法及注意事项3．CAG221主保护装置………………………………………………………………………CAG221装置的功能使用说明4．CAG211后备保护测控装置………………………………………………………………CAG211装置的功能使用说明5．CAE241操作继电器箱……………………………………………………………………CAE241装置的功能使用说明概述CAG200系列微机型发电机成套保护装置适用于单机容量100MW及以下的火力发电厂、水力发电站、企业自备电厂，作为发电机主设备的保护。

一、保护配置及性能特点CAG200系列微机型发电机成套保护装置采用分层分布式单元结构和嵌入式控制器技术，每个单元包括独立的CPU主板、交流输入变换板、出口和操作继电器板，完成数种保护功能或测控功能，可靠性高，安全性好，升级和更换方便。

该系列的主保护和后备保护完全独立，配置灵活，组合方便，满足《电力系统继电保护及安全自动装置反事故措施》中的“N+1”、“N+2”配置原则。

差动保护采用有四段动作特性的比率差动原理，技术成熟先进，内部故障时更灵敏，外部严重故障时更安全。

采用了频率自动跟踪、运行工况自动跟踪等新方法，能适应各种运行方式和运行工况。

CAG200系列各型号装置的功能配置如下：负序过电流/负序过负荷 不对称(缺相、断相)或反相运行 过电压 水轮机或大型汽轮机组过电压 低电压 系统停电时调相机组或自备机组解列 低频率 系统停电时调相机组或自备机组解列逆功率 系统停电时燃汽轮机组贯流式机组解列或大型汽轮机组程序停机电超速 中小型汽轮机组程序停机 二次谐波过电压 旋转励磁机组的转子两点接地 零序过电压 零序过电流 不接地系统的绝缘监察或接地保护CAG211发电机后备保护装置热工事故 水机事故 励磁事故 机组的非电量保护出口重动模件把保护单元中出口继电器的接点扩展出多个动作出口信号接点扩展继电器模件 扩展多组输出信号接点CAE241操作继电器箱操作继电器模件适用于110KV 及以下三相操作的断路器，二、通用技术条件1．大气条件环境温度 相对湿度 大气压力 仲裁试验 20～±2℃ 60%～70% 正常试验 15～30℃ 45%～70%86～106KPa正常工作 －5～＋40℃*贮存、运输－25～＋70℃≤90%80～110KPa* 就地安装时的极限环境温度为-10～+50℃（无凝露）。

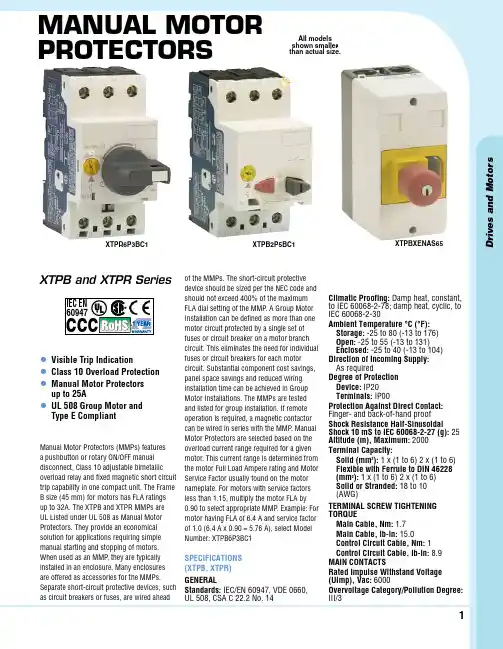

1D r i v e s a n d M o t o r sManual Motor Protectorsl Visible Trip Indicationl Class 10 Overload Protectionl M anual Motor Protectors up to 25A l U L 508 Group Motor and Type E Compliant XTPB and XTPR SeriesManual Motor Protectors (MMPs) features a pushbutton or rotary ON/OFF manual disconnect, Class 10 adjustable bimetallic overload relay and fixed magnetic short circuit trip capability in one compact unit. The Frame B size (45 mm) for motors has FLA ratings up to 32A. The XTPB and XTPR MMPs are UL Listed under UL 508 as Manual Motor Protectors. They provide an economical solution for applications requiring simple manual starting and stopping of motors. When used as an MMP , they are typically installed in an enclosure. Many enclosures are offered as accessories for the MMPs. Separate short-circuit protective devices, such as circuit breakers or fuses, are wired ahead of the MMPs. The short-circuit protective device should be sized per the NEC code and should not exceed 400% of the maximumFLA dial setting of the MMP . A Group Motor Installation can be defined as more than one motor circuit protected by a single set of fuses or circuit breaker on a motor branch circuit. This eliminates the need for individual fuses or circuit breakers for each motor circuit. Substantial component cost savings,panel space savings and reduced wiringinstallation time can be achieved in GroupMotor Installations. The MMPs are tested and listed for group installation. If remoteoperation is required, a magnetic contactorcan be wired in series with the MMP . Manual Motor Protectors are selected based on theoverload current range required for a given motor. This current range is determined from the motor Full Load Ampere rating and Motor Service Factor usually found on the motor nameplate. For motors with service factors less than 1.15, multiply the motor FLA by 0.90 to select appropriate MMP . Example: For motor having FLA of 6.4 A and service factor of 1.0 (6.4 A x 0.90 = 5.76 A), select Model Number: XTPB6P3BC1SPECIFICATIONS (XTPB, XTPR)GENERALStandards: IEC/EN 60947, VDE 0660, UL 508, CSA C 22.2 No. 14All models shown smaller than actual size.XTPR6P3BC1XTPB2P5BC1XTPBXENAS65IEC EN 60947cccClimatic Proofing: Damp heat, constant,to IEC 60068-2-78; damp heat, cyclic, to IEC 60068-2-30Ambient Temperature °C (°F):Storage: -25 to 80 (-13 to 176) Open: -25 to 55 (-13 to 131) Enclosed: -25 to 40 (-13 to 104)Direction of Incoming Supply: As requiredDegree of Protection Device: IP20 Terminals: IP00Protection Against Direct Contact: Finger- and back-of-hand proof Shock Resistance Half-Sinusoidal Shock 10 mS to IEC 60068-2-27 (g): 25 Altitude (m), Maximum: 2000Terminal Capacity:Solid (mm 2): 1 x (1 to 6) 2 x (1 to 6) Flexible with Ferrule to DIN 46228 (mm 2): 1 x (1 to 6) 2 x (1 to 6) S olid or Stranded: 18 to 10 (AWG)TERMINAL SCREw TIGHTENING TORqUEMain Cable, Nm: 1.7 Main Cable, lb-in: 15.0Control Circuit Cable, Nm: 1 Control Circuit Cable, lb-in: 8.9MAIN CONTACTSRated Impulse withstand Voltage (Uimp), Vac: 6000Overvoltage Category/Pollution Degree: III/32XTPB PUSHBUTTON MANUAL MOTOR PROTECTORMAXIMUM MOTOR RATINGSMAXiMuM hP RATiNg P (hP) MAXiMuM kW RATiNg AC-3 P (kW) uL 508/CSA C 22.2 No. 14 3-PhASE 3-PhASE 220 To 380 To 660 ToModEL No. 240V 415V 440V 500V 690V 200V 240V 480V 600VXTPB001BC1 1 0.63 to 1 14 0.12 0.25 0.25 0.37 0.55 * * 1⁄2 1⁄2 XTPB1P6BC1 1.6 1 to 1.6 22 0.25 0.55 0.55 0.75 1.1 * * 3⁄4 1 XTPB2P5BC1 2.5 1.6 to 2.5 35 0.37 0.75 1.1 1.1 1.5 1⁄2 1⁄2 1 11⁄2 XTPB004BC1 4 2.5 to 4 56 0.75 1.5 1.5 2.2 3 1 1 2 3 XTPB6P3BC1 6.3 4 to 6.3 88 1.1 2.2 3 3 4 11⁄2 11⁄2 3 5XTPB010BC1 10 6.3 to 10 140 2.2 4 4 4 7.5 3 3 71⁄2 10 XTPB016BC1 16 10 to 16 224 4 7.5 9 9 12.5 3 5 10 10XTPR ROTARy MANUAL MOTOR PROTECTORS wITH SCREw TERMINALSXTPR001BC1 1 0.63 to 1 14 0.12 0.25 0.25 0.37 0.55 * * 1⁄2 1⁄2 XTPR1P6BC1 1.6 1 to 1.6 22 0.25 0.55 0.55 0.75 1.1 * * 3⁄4 1 XTPR2P5BC1 2.5 1.6 to 2.5 35 0.37 0.75 1.1 1.1 1.5 1⁄2 1⁄2 1 11⁄2 XTPR004BC1 4 2.5 to 4 56 0.75 1.5 1.5 2.2 3 1 1 2 3 XTPR6P3BC1 6.3 4 to 6.3 88 1.1 2.2 3 3 4 11⁄2 11⁄2 3 5 XTPR010BC1 10 6.3 to 10 140 2.2 4 4 4 7.5 3 3 71⁄2 10 XTPR016BC1 16 10 to 16 224 4 7.5 9 9 12.5 3 5 10 10 XTPR020BC1 20 16 to 20 280 5.5 9 11 12.5 15 5 5 10 15 XTPR025BC125 20 to 25 350 5.512.512.515 22 5 71⁄2 15 20RATEduNiNTERRuPTEd CuRRENT: iu = iE (AMPS) FLA AdjuST. RANgE / oVERLoAd RELEASE iR (AMPS)ShoRT CiRCuiT RELEASE iRM * In this range, calculate motor rating according to rated current. Specified values to NEC Table 430.250Notes: Single-phasing sensitivity to IEC/EN 60947-4-1, VDE 0660 Part 102. Can be snap-fit to IEC/EN 60715 top-hat (DIN) with 7.5 or 15 mm height.Service Factor (SF) — Setting Ir of current scale in dependence of load factor: SF = 1.15 -> Ir = 1 x In mot SF = 1 -> Ir = 0.9 x In motRated Operational Voltage (Ue), Vac: 690Rated Uninterrupted Current = Rated Operational Current (Iu = Ie) in Amperes:X TPB: 25 or current setting of the overcurrent releaseXTPR: 32 or current setting of the overcurrent releaseRated Frequency, Hz: 40 to 60Current Heat Loss (3-Pole at Operating Temperature), w: 6Lifespan, Mechanical (ops): XTPB: 50,000 XTPR: 100,000 Lifespan, Electrical (AC-3 at 400V) (ops): XTPB: 50,000 XTPR: 100,000Maximum Operating Frequency, Operations/hr: XTPB: 25 XTPR: 40Short-Circuit Rating, DC (kA): 60 MOTOR SwITCHING CAPACITy AC-3 (up to 690V) in Amperes: XTPB: 25 XTPR: 32DC-5 (up to 250V) in Amperes: XTPB: 25XTPR: 25 (3 contacts in series)RELEASESOverload Release SettingRange (x Iu): 0.6 to 1.0Fixed Short-Circuit Release (x Iu): 14 Short-Circuit Release Tolerance: ± 20% Phase-Failure Sensitivity:IEC/EN 60947-1-1, VDE 0660Part 102 TEMPERATURE COMPENSATIONIEC/EN 60947, VDE 0660, °C (°F):-5 to 40 (23 to 104)Operating Range °C (°F): -25 to 55 (-13 to 131) Temperature Compensation Residual Error for T > 20°C, %/K: < =0.25SPECIFICATIONS FOR (AUXILIARy CONTACTS)XTPAXSA Rated Impulse withstand Voltage, Uimp (Vac): 6000Overvoltage Category/Pollution Degree: III/3Rated Operational VoltageUe (Vac): 500Ue (Vdc): 250Safe Isolation to Vde 0106 Part 101 and Part 101/A1 Between Auxiliary Contacts and Main Contacts (Vac): 690RATED OPERATIONAL CURRENT AC-15 220 to 240V, Ie (A): 3.5 380 to 415V, Ie (A): 2440 to 500V, Ie (A): 1 DC-13 L/R < 100 ms 24V, Ie (A): 260V, Ie (A): 1.5 110V, Ie (A): 1 220V, Ie (A): 0.25LIFE SPAN Mechanical, Operations (x 106): 0.1 Electrical, Operations (x 106): 0.05 Contact Reliability (@ Ue = 24 Vdc, Umin – 17V, Imin = 5.4 mA, FaultProbability: < 10-8 < 1 fault at 1 x 108 operations Positively Driven Contacts to ZH 1/457: Yes SHORT-CIRCUIT RATING wITHOUTwELDING Fuseless: FAZ-B4/1-HIFuse (A gG/gL): 10TERMINAL CAPACITy Solid or Flexible Conductor with Ferrule (mm 2): 0.75–2.5Solid or Stranded: 18 – 14 (AWG)3D r i v e sa n dM o t o r sTo OrderiEC MANuAL MoToR PRoTECToR PuShBuTToN ModEL No. dESCRiPTioN XTPB001BC1 MMP PB frame B class 10, 0.63 to 1 A XTPB1P6BC1 MMP PB frame B class 10, 1 to 1.6 A XTPB2P5BC1 MMP PB frame B class 10, 1.6 to 2.5 A XTPB004BC1 MMP PB frame B class 10, 2.5 to 4 A XTPB6P3BC1 MMP PB frame B class 10, 4 to 6.3 A XTPB010BC1 MMP PB frame B class 10, 6.3 to 10 A XTPB016BC1 MMP PB frame B class 10, 10 to 16 A RoTARy XTPR001BC1 MMP rotary frame B class 10, 0.63 to 1 A XTPR1P6BC1 MMP rotary frame B class 10, 1 to 1.6 A XTPR2P5BC1 MMP rotary frame B class 10, 1.6 to 2.5 A XTPR004BC1 MMP rotary frame B class 10, 2.5 to 4 A XTPR6P3BC1 MMP rotary frame B class 10, 4 to 6.3 A XTPR010BC1 MMP rotary frame B class 10, 6.3 to 10 A XTPR016BC1 MMP rotary frame B class 10, 6.3 to 10 A XTPR020BC1 MMP rotary frame B class 10, 16 to 20 A XTPR025BC1 MMP rotary frame B class 10, 20 to 25 A MANuAL MoToR PRoTECToR ACCESSoRiES ModEL No. dESCRiPTioN XTPAXCLkA2 3-Ph commoning link A, 2 devices frame B XTPAXCLkA3 3-Ph commoning link A, 3 devices frame B XTPAXiT Incoming terminal XTPAXSA11 Side auxiliary contact 1NO 1NC XTPAXSA12 Side auxiliary contact 1NO 2NC XTPBXENAS41 MMP PB accessory enclosure-N.A. surface IP41 XTPBXENAS65 MMP PB accessory enclosure-N.A. surface IP65Comes complete with operator’s manual.Ordering Example: XTPB6P3BC1, manual motor protector 4 to 6.3 A, XTPAXSA11, side auxiliary contact.XTPBXENAXTPAXiTXTPAXSA11All models shownlarger than actual size.。

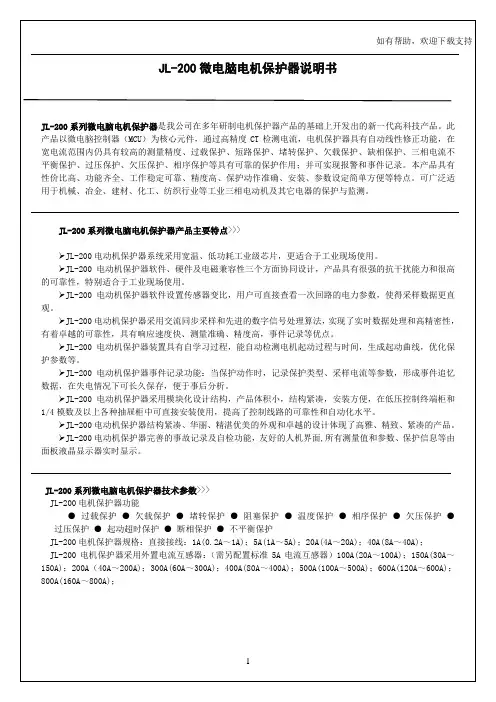

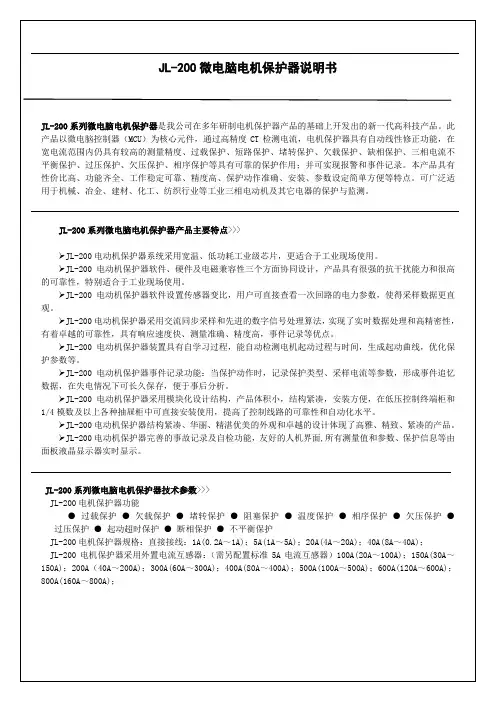

JL-200系列微电脑电机保护器正常使用条件>>>
➢电机保护器适用主回路电压：AC380V ，45～65Hz 。

➢电机保护器工作电源电压： AC220V ±20%。

➢电机保护器触点容量：电阻性负载: 5A/250V AC, 5A/30V DC 电感性负载: 1.5A/250V AC, 1.5A/30V DC 。

➢电机保护器输出形式：独立的常开、常闭输出。

➢电机保护器安装方式：HT35导轨安装。

➢电机保护器外型尺寸：62mm （深） × 54mm （宽） × 71mm （高）。

➢电机保护器环境温度：-30～80℃。

➢电机保护器环境条件：无剧烈振动、冲击；无足以腐蚀金属和破坏绝缘的气体。

JL-200系列微电脑电机保护器使用说明>>> 热积累特性曲线
0.10
1.00
10.00
100.00
1000.00
10000.00
01234567
8
9
10
11
电流比I/Is
动作时间（秒）
t3
t6
t9t12
t15。

1）本产品不得使用在原子能设备以及与人命相关的医疗器械等方面。

2）本产品使用在家庭环境内有时会发生电波干扰。

此时应采取充分对策。

3）本产品通过强化绝缘进行触电防护。

将本产品嵌入设备上以及配线时，需遵守嵌入设备所符合的规格要求。

4）本产品使用时所有室内配线超过30m 的场合以及配线在室外的场合为了防止浪涌发生，需设置适当的浪涌抑制电路。

5）本产品是以安装在盘面上使用为前提而生产的，为了避免用户接近电源端子等高压部分，请在最终产品上采取必要措施。

6）请务必遵守本说明书中的注意事项，否则有导致重大伤害或事故的危险。

7）配线时请遵守各地的规定。

8）为了防止机器损坏和防止机器故障，请在与本产品连接的电源线或较大容量的输入输出线上安装适当容量保险丝等方法保护电路。

9）请不要将金属片及导线碎屑混入本产品中，否则可能导致触电、火灾、故障。

10）请按规定力矩确实的拧紧螺丝。

如果螺丝不完全拧紧，有可能导致触电、火灾。

11）为了不妨碍本产品散热，请不要堵塞机壳周围散热窗孔及设备通风口。

12）本产品未使用的端子不要接任何线。

13）请务必在断电后再进行清洁，请用干的软布擦产品上的污垢，而且不用吸湿剂类，否则可能导致变形、变色。

14）请不要用硬物敲打或擦蹭显示面板。

15）本说明书以读者具有电气、控制、计算机以及通信等方面的基础知识为前提。

16）本说明书中使用的图例、数据例和画面例，是为了便于理解说明书而记入的，并不保证是其动作的结果。

17） 为了长期安全的使用本产品，定期维修是必要的。

本产品的某些部件有的受寿命限制，有的因长年使用性能会发生变化。

18）在没有事先预告情况下，有可能变更说明书的内容。

有关说明书的内容期望无任何漏洞，您如果有疑问或异议，请与本公司联系。

1）当本产品的故障或异常有可能导致系统重大事故的场合，请在外部设置适当的保护电路。

2）在全部配线完成之前，请不要接通电源。

否则可能导致触电、火灾、故障。

3）不要在产品记载规格要求范围之外使用。

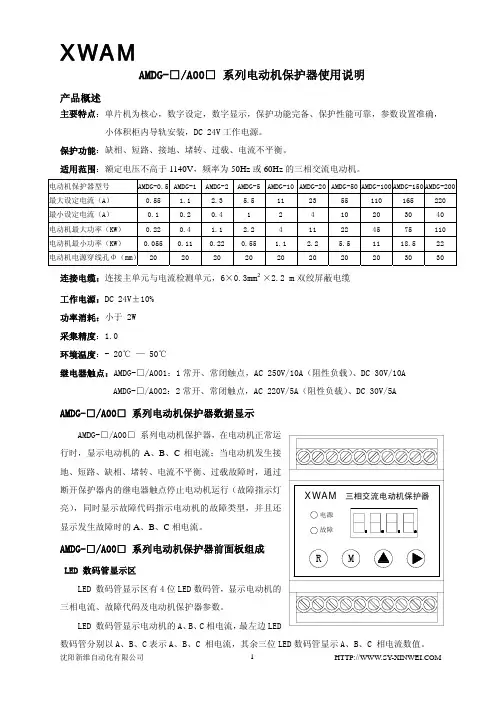

AMDG-□/A00□ 系列电动机保护器使用说明 产品概述主要特点：单片机为核心，数字设定，数字显示，保护功能完备、保护性能可靠，参数设置准确， 小体积柜内导轨安装，DC 24V工作电源。

保护功能：缺相、短路、接地、堵转、过载、电流不平衡。

适用范围：额定电压不高于1140V，频率为50Hz或60Hz的三相交流电动机。

电动机保护器型号 AMDG-0.5 AMDG-1 AMDG-2AMDG-5AMDG-10AMDG-20AMDG-50 AMDG-100 AMDG-150AMDG-200最大设定电流（A） 0.55 1.1 2.3 5.5 11 23 55 110 165 220 最小设定电流（A） 0.1 0.2 0.4 1 2 4 10 20 30 40 电动机最大功率（KW） 0.22 0.4 1.1 2.2 4 11 22 45 75 110 电动机最小功率（KW） 0.055 0.11 0.22 0.55 1.1 2.2 5.5 11 18.5 22 电动机电源穿线孔Φ（mm）20 20 20 20 20 20 20 20 30 30 连接电缆：连接主单元与电流检测单元，6×0.3mm²×2.2 m双绞屏蔽电缆工作电源：DC 24V±10%功率消耗：小于 2W采集精度：1.0环境温度：- 20℃ — 50℃继电器触点：AMDG-□/A001：1常开、常闭触点，AC 250V/10A（阻性负载）、DC 30V/10AAMDG-□/A002：2常开、常闭触点，AC 220V/5A（阻性负载）、DC 30V/5A AMDG-□/A00□ 系列电动机保护器数据显示AMDG-□/A00□ 系列电动机保护器，在电动机正常运Array行时，显示电动机的A、B、C相电流；当电动机发生接地、短路、缺相、堵转、电流不平衡、过载故障时，通过断开保护器内的继电器触点停止电动机运行（故障指示灯亮），同时显示故障代码指示电动机的故障类型，并且还显示发生故障时的A、B、C相电流。

JL-200系列微电脑电机保护器正常使用条件>>>
➢电机保护器适用主回路电压：AC380V ，45～65Hz 。

➢电机保护器工作电源电压： AC220V ±20%。

➢电机保护器触点容量：电阻性负载: 5A/250V AC, 5A/30V DC 电感性负载: 1.5A/250V AC, 1.5A/30V DC 。

➢电机保护器输出形式：独立的常开、常闭输出。

➢电机保护器安装方式：HT35导轨安装。

➢电机保护器外型尺寸：62mm （深） × 54mm （宽） × 71mm （高）。

➢电机保护器环境温度：-30～80℃。

➢电机保护器环境条件：无剧烈振动、冲击；无足以腐蚀金属和破坏绝缘的气体。

JL-200系列微电脑电机保护器使用说明>>>
热积累特性曲线
0.10
1.00
10.00
100.00
1000.00
10000.00
01234567
8
9
10
11
电流比I/Is
动作时间（秒）
t3
t6
t9t12
t15。

电动机保护器说明书GY800+电动机测控保护装置随着电动机发展，现代经济发展战略中对生产过程不可缺少电动机的推动，但在生产过程也不可缺陷对电动机的测控保护，GY800电动机测控保护装置是保护、测控、控制电动机组成部分占有重要的地位。

它的使用几乎渗透到了各领域各行业，是工业、农业、国防建设及人民生活正常进行的重要保证，因而确保电动机的正常运行就显得十分重要，而在使用中造成电机烧废甚至引发重大安全事故的事件屡见不鲜，因而停工停产所造成的损失更是一个无法估量的巨大数目。

因此做好电动机的保护具有节能显著、提高生产效率和经济效益及保证安全生产的重大意义。

新一代智能化电动机测控保护装置除了要实现常规的低压电动机保护监控控制功能外，还要具有计量、事故分析、电动机故障报告等功能，把测控保护控制系统作为变电站综合自动化或者电力监控的子系统，全面提高企业供电系统的可靠性和安全性。

可使企业对电动机的生产动行中自动化管理水平得到提升。

一、使用范围：适用于低压电动机、额定电流小于1000A、额定频率为50Hz的电动机。

实现对电动机的远程自动控制、现场直接控制、面板LCD全中文指示、信号报警、现场总线通信等功能。

通过现场总线，集成工业用MODBUS-RTU通讯协议，通过和智能化的MOTOR控制中心通信，实现对电动机回路的远程测控、保护、设置。

产品体积小，结构紧凑，安装方便，在低压控制终端柜和1/4及1/4以上各种抽屉柜中可直接安装使用，提高了控制回路的可靠性、安全性和自动化管理水平。

采用集成模块结构形成一体化，具有主体（保护控制、操作、LCD显示模块）、互感器检测模块。

适用于矿山、化工、水泥、石化、冶炼、电力、船舶、以及民用建筑等领域。

二、主要特点：216; 电动机测控保护装置采用宽温、低功耗16位工业级芯片，更适合于工业现场使用。

216; 本产品具有软件、硬件及电磁兼容自校准功能设计，产品具有超强的抗干扰能力和精确灵敏动作的可靠性，特别适合于工业现场使用。

六、保护控制器操作使用方法1．面板及按键说明 1.1显示窗第一显示窗在参数设定状态下显示设定参数；第二、第三、第四显示窗在运行状态下分别显示三相电流和三相电压。

1.2指示灯八个指示灯，指示电机故障停止原因： 启动失败、 短路 堵转、 缺相、 三相不平衡、 定/反时限、 接地、 欠过压、1.3按键设置键：在测量（运行）状态下，按住2秒钟以上不松开则进入设置状态。

在设置状态下，显示参数符号时，按住2秒钟以上不松开进入下一组参数或返回测量状态。

左键：在测量状态下切换显示电流、电压。

在设置状态下，用于调出原有参数或移动修改位。

确认键、复位键：在测量状态下作为故障恢复键使用。

在设置状态下，用于存入修改好的参数值。

增加键：在设置状态下，用于增加参数数值或改变设置类型。

减少键：在设置状态下，用于减少参数数值或改变设置类型。

1.4参数设置说明仪表的参数被分为六组，二、三、四、五、六组参数受密码控制，未设置密码时不能进入。

进入设置状态后，若1分钟以上不进行按键操作，仪表将自动退出设置状态。

1.5参数设置方法①设置键，不松开，直到显示0A 。

②按键进入修改状态，在、键的配合下将数值修改为1111 ③按 键，完成密码设置。

④按住设置键，不松开，顺序进入下一组参数，仪表显示每组第一个参数的符号。

⑤进入需要设置参数所在的组，按 键顺序循环选择本组需设置的参数。

⑥按 键调出当前参数的原设定值，闪烁位为修改位。

⑦通过 键移动修改位、 增值、 键减值，将参数修改为需要的值。

* 以符号形式表示参数值的参数，在修改时，闪烁位应处于末位。

⑧按 键存入修改好的参数，并转入下一参数。

⑨重复⑤-⑧步，可设置本组的其他参数：在显示参数符号时，按住设置键 不松开，直到退出参数的设置状态。

七、参数一览表该表列出了仪表的基本参数。

出厂设定参数只是参考值，用户可以根据电机情况进行修改。

在出厂设定一栏有“****”号的参数，用户必须设定。

八．仪表（参数）使用说明参数一览表说明：注1：电流互感器的选择：建议一次电流按电机额定电流的8倍以上选择变比，这样有利于保证互感器和仪表的过载能力注2：调校：调校可以减少由于互感器、引线等引起误差，提高系统的测量精度。

MM200BII电动机带差动保护技术说明书MM200BII电动机带差动保护装置技术说明书目录第一章概述 (1)第二章技术参数 (2)第三章装置结构 (4)第四章系统功能及配置 (7)第五章人机界面操作说明 (16)第六章安装说明 (31)第七章用户调试 (32)附录定值一览表第一章概述一、装置简介MM200BII型电动机带差动保护管理装置是针对电动机回路设计开发的保护测控一体化装置，能完成电动机的保护、测量、控制、谐波分析、故障录波和联网通信远动功能。

具备最优的性能价格比，结构简单、实用、功能强，运行安全可靠。

既可集中组屏，也可分散安装在开关柜上，适用于10KV及以下电压等级、容量2000KVA以上或其它需要配备差动保护的电动机。

二、总体特点(1)独特的多CPU系统：高速32位浮点DSP芯片负责保护算法，高性能32位定点ARM 芯片负责各种人机接口，16位MCU负责扩展功能。

(2)人性化的人机接口：160×128的大屏幕点阵液晶显示图形化菜单界面，配备旋转开关及多功能按钮，LED灯报警指示。

(3)支持ISP功能，所有程序（保护算法，显示界面等）均可现场下载，整个系统具有极大的扩展性，兼容性和开放性。

(4)维护更换方便简洁：采用模块化设计＋背插式结构，各个模块可以很方便抽出。

(5)可靠性高：装置的主要器件（开关电源、IC、液晶、TVS管等）均为工业级器件，PCB 板经过了计算机铜孔测试，采用了先进的电磁兼容性（EMC）设计技术、新型抗电磁和尖脉冲干扰器件、μPC器件，结构和工艺上均优先保证可靠性和抗干扰能力，软件上采用了冗余、容错、数字滤波等技术，从而保证了产品的高可靠性，能在强干扰和恶劣环境下（－20℃～65℃）长期稳定工作。

(6)精度高，免校检：装置内无任何可调元件，精度均由软件调整，并带自校验，全数字化处理，从根本上消除了零点漂移、量程变化、线性变化等因素，使装置每年精度漂移小于0.1%。

JL 系列电动机保护器使用说明书● 国家火炬计划项目产品 厦门佳兴电器有限公司● 专家鉴定结论：国内领先水平 地址：厦门市枋湖西路52-58号 邮编：361009 ●国家专利产品、中外技术结晶 电话：0592 － 5773829、5620743 传真：0592-******* ● 国家节能机电产品推广项目 E-MAIL ：jiaxin @ ● 福建省工业产品执行标准证书 Q/XMJX 001-2006 网址：一、型号及含义A适用电流范围复位类型：B – 自动复位； C – 手动复位产品动作特性：D – 过载保护定时限特性； F – 过载保护反时限特性 产品规格：10 – 单相电机保护器；30、80和160 – 三相电机保护器 电机保护器注：JL30FB 需配电流比互感器用于保护大功率电机。

反时限过载保护特性曲线如图 2二、 工作环境：1．海拔不超过2000米，环境温度-40℃—＋85℃. 2．大气相对湿度：在+40℃时不超过85%.3．在无易爆炸危险的介质中，无易腐蚀金属和破坏绝缘的气体、尘埃.4．无剧烈冲击和振动的地方.三、注意事项1.使用前，请详细阅读说明书。

2.定期检查保护器使用情况。

保护器如出现问题，请与当地经销商或我公司联系。

自行拆开维修，我公司不保修。

3.一旦发生保护，必须查明原因并排除故障后，方可重新启动。

切勿强行启动，以免烧毁电动机。

四、售后服务在不撕开防伪标签、不损坏产品外观的情况下，两年内产品出现质量问题，可免费维修或更换。

五、安装及调试：1．JL10DB☆ 刻度面板说明① 电流整定旋钮 ② 绿灯:电源指示灯 ③ 红灯:过电流指示灯 ④ 动作时间整定旋钮☆ 调试说明⑴ 根据电动机实际工作电流选择一只合适规格的保护器。

按照安装图安装。

⑵ 绿灯亮表示保护器正常工作，红灯亮表示电动机实际工作电流超过整定电流。

⑶ 将动作时间旋钮调到最大刻度。

⑷ 将电流旋钮调到最大刻度。

启动电动机，在电动机最大负荷时，从大到小 调整电流旋钮，直至红灯亮，再将旋钮回调至红灯熄灭，或根据刻度调大些。

1. 剩余电流动作保护器的基本原理a. 剩余电流动作保护器是一种用于保护电气设备和人身安全的电器设备。

它可以监测电路中的剩余电流，一旦检测到超过设定阈值的剩余电流，即可切断电路，防止电气设备损坏或人身受伤。

这种保护器主要用于交流电路中，可以有效地防止电气火灾和触电事故的发生。

2. 剩余电流动作保护器的合闸顺序b. 在使用剩余电流动作保护器的过程中，合闸顺序非常重要，可以确保电路的正常运行和保护器的有效工作。

合闸顺序应遵循以下步骤： i. 确保电路中的所有电气设备都处于关闭状态，包括开关、插座等。

ii. 将剩余电流动作保护器的开关手柄或按钮置于“断开”位置，断开电路。

iii. 接下来，逐个检查电路中的各个设备，确保它们没有故障和漏电现象。

iv. 在确认电路中的各个设备都正常之后，可以将剩余电流动作保护器的开关手柄或按钮置于“闭合”位置，闭合电路。

3. 注意事项c. 在进行合闸操作时，需要注意以下事项：v. 确保合闸前已经排除了电路中的故障和漏电现象，避免合闸后触发保护器跳闸。

vi. 合闸时应缓慢进行，避免瞬时大电流冲击，造成保护器误动作或设备损坏。

vii. 在合闸后，需要对电路进行全面检测，确保各个设备的工作状态正常，保护器的反应灵敏。

4. 结论d. 合闸顺序对剩余电流动作保护器的使用至关重要，正确的合闸顺序可以确保电路的正常运行和保护器的有效工作，避免火灾和触电事故的发生。

在操作和维护剩余电流动作保护器时，需要严格遵循相关操作规程和注意事项，确保设备和人身安全。

5. 参考资料e. 电气安全知识手册f. 《剩余电流动作保护器使用与维护指南》6. 合闸前的准备工作g. 在进行电路合闸操作之前，必须进行严格的准备工作，确保电路和剩余电流动作保护器处于可靠的工作状态。

以下是合闸前的准备工作步骤：viii. 检查电气设备：对电路中的各个电气设备进行仔细检查，包括开关、插座、照明设备等。

确保它们没有损坏、老化或漏电现象，避免合闸后引发故障或意外。
