装饰装修工程测量放线技术交底

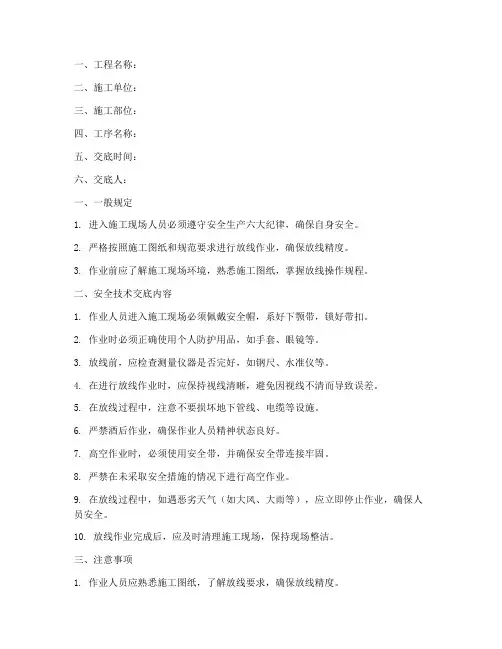

一、工程名称：二、施工单位：三、施工部位：四、工序名称：五、交底时间：六、交底人：一、一般规定1. 进入施工现场人员必须遵守安全生产六大纪律，确保自身安全。

2. 严格按照施工图纸和规范要求进行放线作业，确保放线精度。

3. 作业前应了解施工现场环境，熟悉施工图纸，掌握放线操作规程。

二、安全技术交底内容1. 作业人员进入施工现场必须佩戴安全帽，系好下颚带，锁好带扣。

2. 作业时必须正确使用个人防护用品，如手套、眼镜等。

3. 放线前，应检查测量仪器是否完好，如钢尺、水准仪等。

4. 在进行放线作业时，应保持视线清晰，避免因视线不清而导致误差。

5. 在放线过程中，注意不要损坏地下管线、电缆等设施。

6. 严禁酒后作业，确保作业人员精神状态良好。

7. 高空作业时，必须使用安全带，并确保安全带连接牢固。

8. 严禁在未采取安全措施的情况下进行高空作业。

9. 在放线过程中，如遇恶劣天气（如大风、大雨等），应立即停止作业，确保人员安全。

10. 放线作业完成后，应及时清理施工现场，保持现场整洁。

三、注意事项1. 作业人员应熟悉施工图纸，了解放线要求，确保放线精度。

2. 作业人员应严格按照放线操作规程进行作业，不得擅自更改。

3. 放线过程中，如发现异常情况，应立即停止作业，并及时上报。

4. 作业人员应加强安全意识，遵守安全操作规程，确保自身安全。

5. 施工单位应定期对作业人员进行安全教育培训，提高安全意识。

6. 施工现场应设置明显的安全警示标志，提醒作业人员注意安全。

7. 施工单位应加强对施工现场的巡查，及时发现并消除安全隐患。

8. 施工单位应建立健全安全生产责任制，确保施工安全。

9. 施工单位应定期进行安全检查，对发现的问题及时整改。

10. 施工单位应做好施工现场的应急管理，确保在发生安全事故时能够及时应对。

通过以上安全技术交底，使作业人员充分了解装修放线作业的安全要求，提高安全意识，确保装修放线作业的安全进行。

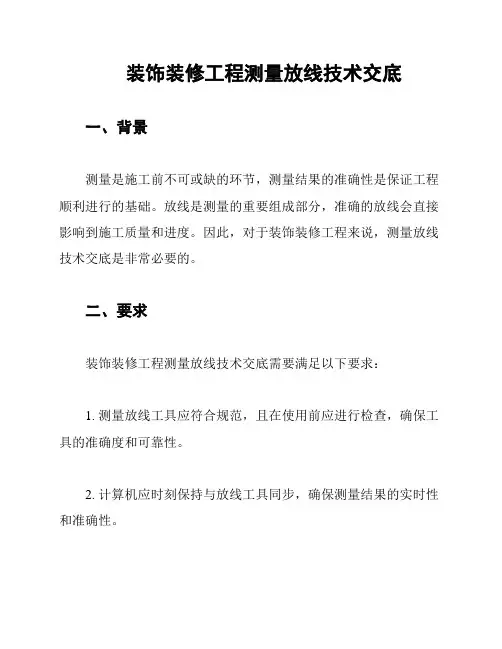

装饰装修工程测量放线技术交底
一、背景
测量是施工前不可或缺的环节，测量结果的准确性是保证工程顺利进行的基础。

放线是测量的重要组成部分，准确的放线会直接影响到施工质量和进度。

因此，对于装饰装修工程来说，测量放线技术交底是非常必要的。

二、要求
装饰装修工程测量放线技术交底需要满足以下要求：
1. 测量放线工具应符合规范，且在使用前应进行检查，确保工具的准确度和可靠性。

2. 计算机应时刻保持与放线工具同步，确保测量结果的实时性和准确性。

3. 放线过程中，必须进行正确的参照系确定，确保放线数据准确性。

同时，参照系应经常进行复核，以确保放线数据的一致性和准确性。

4. 放线数据应仔细记录，并进行反复核对，以确保数据的准确性和可靠性。

5. 测量放线过程中，必须与其他施工工序进行良好的协调与联动，使各个工序顺利进行，确保施工进度符合期望。

三、注意事项
装饰装修工程测量放线技术交底需要注意以下事项：
1. 对于不确定的测量数据，必须及时记录并进行处理。

无法处理的情况需及时上报。

2. 对于施工现场环境不良的情况，必须采取措施解决，确保测量数据的准确性。

3. 需要不断研究新的测量放线技术，不断提高自身素质和技能。

四、结论
装饰装修工程测量放线技术交底是保证施工质量和进度的重要
保障，需要各相关人员认真对待。

在实际工作中，需要严格按照要
求进行，时刻保持警觉和谨慎。

同时，要注意参照系的准确性和数
据的可靠性，做好协调与联动工作，保证施工进度符合预期。

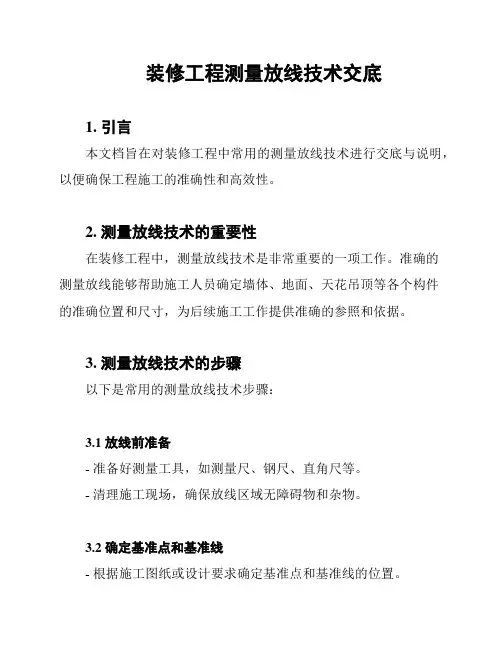

装修工程测量放线技术交底1. 引言本文档旨在对装修工程中常用的测量放线技术进行交底与说明，以便确保工程施工的准确性和高效性。

2. 测量放线技术的重要性在装修工程中，测量放线技术是非常重要的一项工作。

准确的测量放线能够帮助施工人员确定墙体、地面、天花吊顶等各个构件的准确位置和尺寸，为后续施工工作提供准确的参照和依据。

3. 测量放线技术的步骤以下是常用的测量放线技术步骤：3.1 放线前准备- 准备好测量工具，如测量尺、钢尺、直角尺等。

- 清理施工现场，确保放线区域无障碍物和杂物。

3.2 确定基准点和基准线- 根据施工图纸或设计要求确定基准点和基准线的位置。

- 使用测量尺等工具，测量并标记基准点和基准线。

3.3 利用基准线进行放线- 根据基准点和基准线的位置，确定需要放线的墙体、地面或天花吊顶等构件的位置。

- 使用直角尺等工具，在基准线上测量并标记需要放线的构件的位置和尺寸。

3.4 检查和修正放线结果- 放线完成后，进行检查和修正，确保放线的准确性和整齐性。

- 如有偏差或错误，及时进行修正，以保证后续施工工作的正常进行。

4. 注意事项在进行测量放线工作时，需要注意以下事项：- 尽量选择平整、无遮挡的墙面或地面进行放线，以确保测量的准确性。

- 放线时要保持工具的垂直和水平，避免产生误差。

- 放线完成后，要及时清理施工现场，确保无杂物影响后续工作。

5. 总结测量放线技术对装修工程具有重要意义，能够提高施工准确性和效率。

通过本文档的交底和说明，希望能够使施工人员更好地掌握测量放线技术，确保工程施工质量的达标。

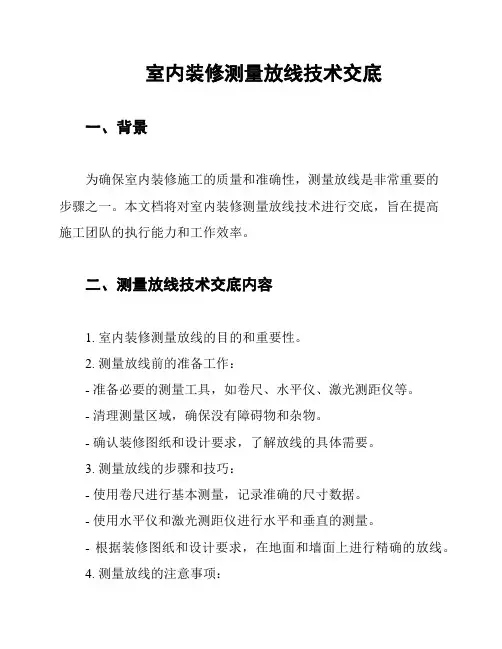

室内装修测量放线技术交底
一、背景
为确保室内装修施工的质量和准确性，测量放线是非常重要的
步骤之一。

本文档将对室内装修测量放线技术进行交底，旨在提高
施工团队的执行能力和工作效率。

二、测量放线技术交底内容
1. 室内装修测量放线的目的和重要性。

2. 测量放线前的准备工作：
- 准备必要的测量工具，如卷尺、水平仪、激光测距仪等。

- 清理测量区域，确保没有障碍物和杂物。

- 确认装修图纸和设计要求，了解放线的具体需要。

3. 测量放线的步骤和技巧：
- 使用卷尺进行基本测量，记录准确的尺寸数据。

- 使用水平仪和激光测距仪进行水平和垂直的测量。

- 根据装修图纸和设计要求，在地面和墙面上进行精确的放线。

4. 测量放线的注意事项：
- 确保测量工具的准确性和可靠性。

- 严格按照装修图纸和设计要求进行放线。

- 注意测量的精度和误差控制，确保施工的准确性。

- 需要职业操守和责任感，尽职尽责地完成放线工作。

5. 案例分析：
- 介绍一些实际室内装修工程中的测量放线问题和解决方法。

- 分析造成问题的原因，并提出相应的解决方案。

三、结束语
通过本次技术交底，希望施工团队能够掌握室内装修测量放线的技术要点和步骤，提高测量放线的准确性和效率，从而保证室内装修工程的质量和进度。

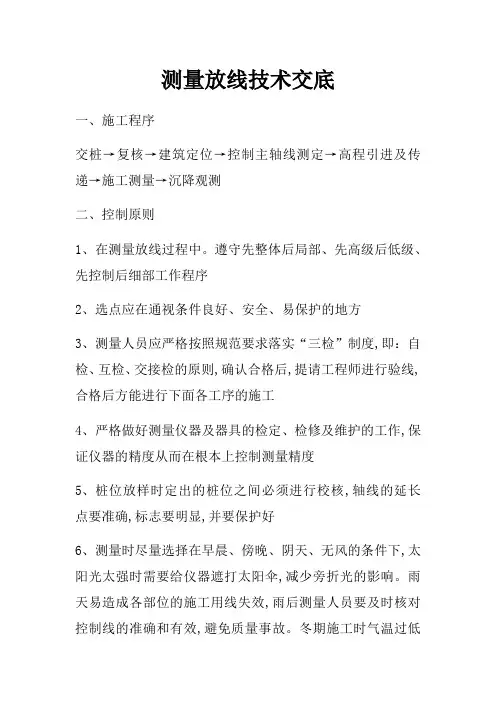

测量放线技术交底一、施工程序交桩→复核→建筑定位→控制主轴线测定→高程引进及传递→施工测量→沉降观测二、控制原则1、在测量放线过程中。

遵守先整体后局部、先高级后低级、先控制后细部工作程序2、选点应在通视条件良好、安全、易保护的地方3、测量人员应严格按照规范要求落实“三检”制度,即：自检、互检、交接检的原则,确认合格后,提请工程师进行验线,合格后方能进行下面各工序的施工4、严格做好测量仪器及器具的检定、检修及维护的工作,保证仪器的精度从而在根本上控制测量精度5、桩位放样时定出的桩位之间必须进行校核,轴线的延长点要准确,标志要明显,并要保护好6、测量时尽量选择在早晨、傍晚、阴天、无风的条件下,太阳光太强时需要给仪器遮打太阳伞,减少旁折光的影响。

雨天易造成各部位的施工用线失效,雨后测量人员要及时核对控制线的准确和有效,避免质量事故。

冬期施工时气温过低可使墨线冻凝无法附着在基体上,可适量掺入乙醇防止冻凝7、各项资料做到及时,真实,符合资料管理要求8、施工测量中,严格审核依据点的正确性,测量记录应原始、正确、完整、工整、计算依据正确、步步校核三、图纸校核1、总平面图的校核：校核施工图上的定位依据与定位条件是否合理,建筑物外部尺寸是否交圈2、建筑施工图的校核：校核建筑物的平、立剖面节点大样图等的轴线尺寸3、结构施工图的校核：对照建筑物,核对两者相关部位的轴线尺寸、高程是否对应四、测量起始依据校核1、桩点坐标的校核：根据甲方提供的测量成果表,到现场找到各坐标,检查点是否有被破坏,符合达到要求后,由甲方、监理签字认可后方能使用。

利用4点坐标进行导线网布控2、水准点校核：用附和测法对建设用地钉桩坐标成果通知单中的水准点进行校核。

允许闭合差必须符合施工测量规范DBJ 01-21-95 第3.2.5条中的规定小于等于±10nmm n为测站数。

桩点及水准点必须在自检互检无误后,由甲方、监理签字认可后方能使用。

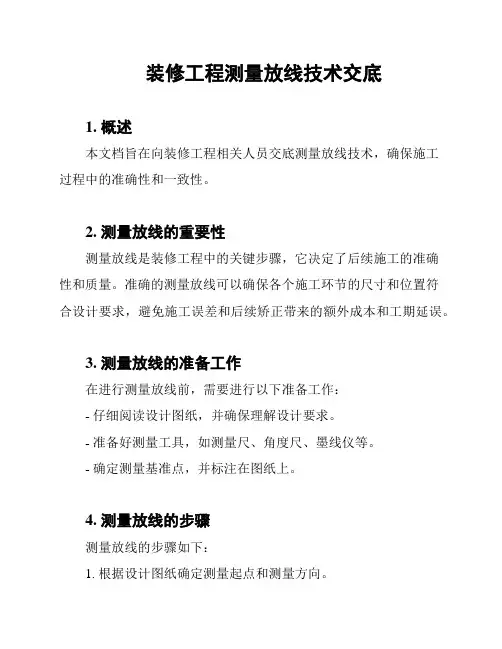

装修工程测量放线技术交底
1. 概述
本文档旨在向装修工程相关人员交底测量放线技术，确保施工
过程中的准确性和一致性。

2. 测量放线的重要性
测量放线是装修工程中的关键步骤，它决定了后续施工的准确
性和质量。

准确的测量放线可以确保各个施工环节的尺寸和位置符
合设计要求，避免施工误差和后续矫正带来的额外成本和工期延误。

3. 测量放线的准备工作
在进行测量放线前，需要进行以下准备工作：
- 仔细阅读设计图纸，并确保理解设计要求。

- 准备好测量工具，如测量尺、角度尺、墨线仪等。

- 确定测量基准点，并标注在图纸上。

4. 测量放线的步骤
测量放线的步骤如下：
1. 根据设计图纸确定测量起点和测量方向。

2. 使用测量尺等工具准确测量所需尺寸，并在地面或墙面上做出标记。

3. 使用墨线仪放线，将标记点连线，形成放线线路。

4. 检查放线线路的准确性和一致性，必要时进行修正。

5. 清理和标记好放线线路。

5. 注意事项
在进行测量放线时，需要注意以下事项：
- 保持测量工具的准确性和状态良好。

- 确保测量点的准确度和一致性。

- 注意安全，避免在高处或不稳定的地方进行测量放线。

- 在放线线路上进行清理和标记时，避免损坏已放线的线路。

6. 结论
通过本文档的交底，装修工程相关人员将了解测量放线的重要性、准备工作、步骤和注意事项。

合理严谨地进行测量放线，将对装修工程的顺利进行和质量保障起到至关重要的作用。

任何人要求做放线工作都需要详细阅读本文档，并按照规范进行操作。

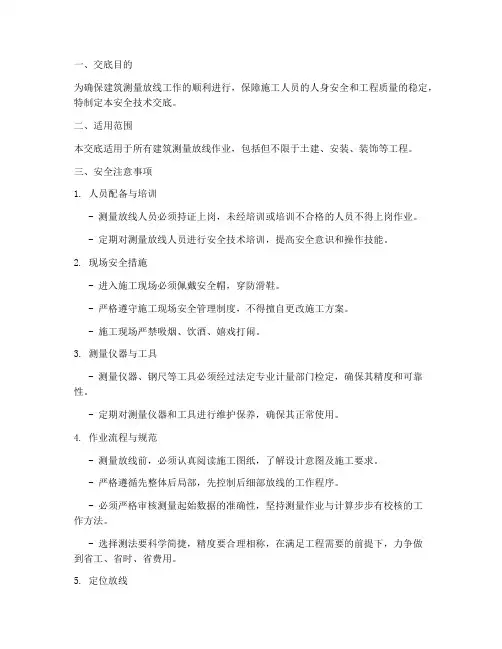

一、交底目的为确保建筑测量放线工作的顺利进行，保障施工人员的人身安全和工程质量的稳定，特制定本安全技术交底。

二、适用范围本交底适用于所有建筑测量放线作业，包括但不限于土建、安装、装饰等工程。

三、安全注意事项1. 人员配备与培训- 测量放线人员必须持证上岗，未经培训或培训不合格的人员不得上岗作业。

- 定期对测量放线人员进行安全技术培训，提高安全意识和操作技能。

2. 现场安全措施- 进入施工现场必须佩戴安全帽，穿防滑鞋。

- 严格遵守施工现场安全管理制度，不得擅自更改施工方案。

- 施工现场严禁吸烟、饮酒、嬉戏打闹。

3. 测量仪器与工具- 测量仪器、钢尺等工具必须经过法定专业计量部门检定，确保其精度和可靠性。

- 定期对测量仪器和工具进行维护保养，确保其正常使用。

4. 作业流程与规范- 测量放线前，必须认真阅读施工图纸，了解设计意图及施工要求。

- 严格遵循先整体后局部，先控制后细部放线的工作程序。

- 必须严格审核测量起始数据的准确性，坚持测量作业与计算步步有校核的工作方法。

- 选择测法要科学简捷，精度要合理相称，在满足工程需要的前提下，力争做到省工、省时、省费用。

5. 定位放线- 坚持定位放线工作，必须执行自检、互检合格后，由有关部门及监理验收的工作制度。

- 重要轴线控制桩、标高、控制桩由公司技术开发部测量人员复核，一般放线由现场测量员、质检员、技术员检查合格后报监理公司验收。

6. 测量记录与资料- 测量记录要保证原始真实，数据正确，内容完整，字迹工整清楚。

- 测量资料要及时收集整理，认真保管。

四、应急处置1. 发生安全事故时，立即停止作业，迅速组织救援，并报告相关部门。

2. 采取有效措施，防止事故扩大，确保人员安全。

五、总结建筑测量放线是一项重要的施工环节，必须严格遵守安全技术交底，确保施工安全和工程质量。

各级人员要高度重视，认真执行，共同营造一个安全、和谐、有序的施工环境。

六、附件1. 测量放线作业安全技术操作规程2. 测量仪器、工具使用说明书3. 施工现场安全管理制度（注：本模板仅供参考，具体内容可根据实际情况进行调整。

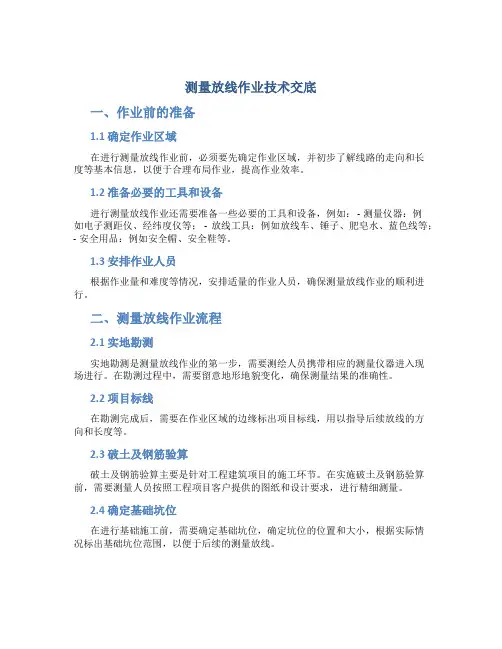

测量放线作业技术交底一、作业前的准备1.1 确定作业区域在进行测量放线作业前，必须要先确定作业区域，并初步了解线路的走向和长度等基本信息，以便于合理布局作业，提高作业效率。

1.2 准备必要的工具和设备进行测量放线作业还需要准备一些必要的工具和设备，例如： - 测量仪器：例如电子测距仪、经纬度仪等； - 放线工具：例如放线车、锤子、肥皂水、蓝色线等；- 安全用品：例如安全帽、安全鞋等。

1.3 安排作业人员根据作业量和难度等情况，安排适量的作业人员，确保测量放线作业的顺利进行。

二、测量放线作业流程2.1 实地勘测实地勘测是测量放线作业的第一步，需要测绘人员携带相应的测量仪器进入现场进行。

在勘测过程中，需要留意地形地貌变化，确保测量结果的准确性。

2.2 项目标线在勘测完成后，需要在作业区域的边缘标出项目标线，用以指导后续放线的方向和长度等。

2.3 破土及钢筋验算破土及钢筋验算主要是针对工程建筑项目的施工环节。

在实施破土及钢筋验算前，需要测量人员按照工程项目客户提供的图纸和设计要求，进行精细测量。

2.4 确定基础坑位在进行基础施工前，需要确定基础坑位，确定坑位的位置和大小，根据实际情况标出基础坑位范围，以便于后续的测量放线。

2.5 基坑放线基坑放线分为竖向和横向放线两个步骤，在实施放线前，需要测量人员准确测量基坑范围，确定基坑坑底的水平度。

2.6 架体放线架体放线是指在搭建建筑物的主体时，需要先在地面上进行放线，标出架体的形状和大小。

在放线过程中，需要留意建筑物的整体形状和高度等特征。

三、作业注意事项3.1 安全第一进行测量放线作业时，一定要安全第一。

在作业中需要注意人员和设备的安全，确保不发生伤亡事故。

3.2 精细测量在进行测量放线作业时，需要进行精细测量，确保测量结果的准确性。

任何不确切的数据都会影响后续的施工进度和质量。

3.3 合理使用放线工具在进行放线作业中，需要使用合适的放线工具，根据施工环节的具体要求和项目特点等选择不同的放线工具。

一、交底目的为确保测量放线工作安全、高效、准确地进行，特进行安全技术交底，提高作业人员的安全意识和自我保护能力。

二、作业人员要求1. 所有参与测量放线工作的作业人员必须经过专业培训，持有相关资格证书。

2. 作业人员应熟悉测量放线工作的安全操作规程和注意事项。

3. 作业人员应严格遵守国家相关法律法规和行业标准。

三、安全操作规程1. 测量仪器使用安全：- 使用前检查测量仪器是否完好，如发现问题，应及时报修。

- 使用测量仪器时，应确保其稳定，避免因振动、碰撞等原因导致仪器损坏。

- 使用钢尺时，应防止尺子滑落，避免砸伤他人。

2. 高处作业安全：- 高处作业时，必须佩戴安全帽，使用安全带，并确保安全带正确系挂。

- 高处作业区域应设置警戒线，禁止无关人员进入。

- 高处作业时应注意脚下踏实，防止滑倒。

3. 现场施工安全：- 进入施工现场必须戴安全帽，穿工作服，不得赤脚、穿拖鞋。

- 施工现场严禁嬉戏打闹，防止发生意外事故。

- 严格遵守施工现场的用电安全规定，不得私拉乱接电线。

4. 测量数据记录安全：- 测量数据记录要保证原始真实，数据正确，内容完整，字迹工整清楚。

- 测量资料要及时收集整理，认真保管。

四、应急预案1. 突发事故处理：- 如发生意外事故，应立即停止作业，迅速组织人员救援。

- 事故发生后，应及时报告相关部门，并积极配合事故调查。

2. 自然灾害防范：- 遇到自然灾害，如暴雨、洪水等，应立即撤离作业现场，确保人员安全。

五、交底总结1. 所有作业人员必须认真学习本安全技术交底内容，确保理解并掌握安全操作规程。

2. 作业过程中，应严格遵守安全操作规程，确保自身和他人的安全。

3. 施工单位应定期对作业人员进行安全教育培训，提高作业人员的安全意识和自我保护能力。

六、附则本安全技术交底自发布之日起执行，如遇特殊情况，应及时修订和完善。

注意事项：1. 本模板仅供参考，具体安全操作规程应根据实际工程情况制定。

2. 施工单位应结合工程实际情况，制定详细的安全技术交底内容。

工程名称XXX 交底日期XXXX年X月X日施工单位XXX 分项工程名称交底提要测量放线技术交底交底内容：一、施工部位：L1一层精装区。

二、施工测量准备：1、设备配置：水准仪、红外线、50m钢尺、7.5m盒尺、墨线盒、喷字牌、红色自动喷漆等；2、放线前的技术准备：(1)、施工人员施工前，由技术人员进行现场技术交底。

(2)、施工人员必须仔细熟悉图纸尺寸要求，若发现现场尺寸与图纸尺寸存在偏差，应立即通知项目技术人员进行处理。

三、施工流程：清理→测量水平线→测量格方控制线→墙体定位线→完成面线（墙面、顶面、地面）→水平标高抄测→墙面天花综合平面布置放样→饰面材料标示四、施工测量：1、清理：清理现场，将房间地面垃圾、浮浆、灰尘等清理干净，保证地面干燥、无水，达到放线要求；2、测量水平标高控制线：以甲方指定L1首层电梯下口地面完成面为水平标高±0.000控制点，自控制点上返1米为水平标高1米控制线，并引测至同楼层走廊、楼梯间、卫生间、等房间内。

3、水平标高抄测：通过水准仪，将楼层原始标高点抄测至各结构柱、墙上，要求每个墙面都弹出清晰的通长水平+1.000m标高线，+1.000m标高线弹设完毕后，墙面喷红色三角标记，三角标记的横边必须与1米线吻合，箭头向下。

根据弹设的1米线结合顶面图弹出相应的吊顶标高线（注：禁止墙面出现几条+1.000m标高线，在弹装饰水平+1.000m标高线之前，先把其它专业弹在墙面的标高线清除干净直至看不见为止）；1米线喷字牌喷设完的1米线标记审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

工程名称XXX 交底日期XXXX年X月X日施工单位XXX 分项工程名称交底提要测量放线技术交底4、墙面、天花综合平面布置放样：项目部技术人员根据返尺尺寸和设计施工图纸材料规格排布综合天花点位线（需等地面垫层完成后进行放线），包括墙面各专业点位、造型，天花造型天花点位线等。

装修工程测量技术交底引言概述：装修工程测量技术交底是指在装修工程中，施工方向施工人员进行测量技术的培训和交底，以确保施工过程中的准确性和质量。

本文将从四个方面详细阐述装修工程测量技术交底的重要性和具体内容。

一、测量工具的选择和使用1.1 熟悉各类测量工具装修工程中常用的测量工具包括测量尺、水平仪、激光测距仪等。

施工人员应熟悉各类测量工具的特点和使用方法，确保能够正确选择和使用合适的工具。

1.2 精确测量的方法在进行测量时，施工人员应掌握精确测量的方法。

例如，在测量墙面长度时，应将尺子紧贴墙面，避免产生误差。

在使用激光测距仪时，应注意避免光束的干扰，确保测量结果的准确性。

1.3 定期校准测量工具测量工具的准确性对于装修工程至关重要。

施工方应定期对测量工具进行校准，确保其准确性。

同时，施工人员也应定期检查和保养测量工具，延长其使用寿命。

二、平面布线和水电施工的测量技术2.1 平面布线的测量括确定墙面的长度和宽度、确定插座和开关的位置等。

通过准确的测量，可以确保布线的合理性和美观性。

2.2 水电施工的测量水电施工是装修工程中的关键步骤，施工人员应掌握水电施工的测量技术。

包括确定水管和电线的走向、计算水管和电线的长度等。

通过准确的测量，可以确保水电施工的安全性和可靠性。

2.3 防水施工的测量防水施工是装修工程中的重要环节，施工人员应掌握防水施工的测量技术。

包括确定防水层的厚度、测量防水材料的用量等。

通过准确的测量，可以确保防水施工的质量和效果。

三、瓦工和木工的测量技术3.1 瓦工的测量瓦工是装修工程中常见的施工工种，施工人员应掌握瓦工的测量技术。

包括确定瓷砖的尺寸、测量墙面的平整度等。

通过准确的测量，可以确保瓦工施工的精确性和美观性。

3.2 木工的测量木工是装修工程中常见的施工工种，施工人员应掌握木工的测量技术。

包括确定木材的尺寸、测量家具的尺寸等。

通过准确的测量，可以确保木工施工的精确性和稳定性。

3.3 地板铺装的测量括确定地板的长度和宽度、测量地面的平整度等。

装修工程测量技术交底一、背景介绍装修工程测量技术交底是指在装修工程施工前，施工单位向测量人员进行技术交底，明确测量的工作内容、方法和要求，以确保装修工程的精确度和质量。

二、测量工作内容1. 基础测量：包括地面标高测量、地坪水平度测量等。

2. 墙体测量：包括墙面垂直度测量、墙面平整度测量等。

3. 梁柱测量：包括梁高、梁宽、柱高等测量。

4. 窗户门洞测量：包括窗户门洞的尺寸测量、位置测量等。

5. 管道测量：包括水管、电线管等管道的位置、高度、坡度等测量。

三、测量方法1. 传统测量方法：使用经纬仪、水平仪、测量尺等传统测量工具进行测量。

2. 激光测量方法：使用激光测距仪、激光水平仪等激光测量仪器进行测量。

3. 三维扫描测量方法：使用三维扫描仪进行测量，可以快速获取大量准确的测量数据。

四、测量要求1. 精确度要求：根据装修工程的不同部位和要求，确定测量的精确度标准。

2. 测量报告：测量人员需及时记录测量数据，并编制测量报告，包括测量数据、测量方法和测量结果等。

3. 安全措施：测量人员需严格遵守安全操作规程，佩戴必要的防护用具，确保工作过程的安全。

4. 沟通交流：测量人员与施工单位需保持良好的沟通和交流，及时解决测量中遇到的问题和难点。

五、案例分析以某住宅装修工程为例，进行测量技术交底：1. 工程背景：该住宅装修工程位于某市中心区，总面积约200平方米，包括客厅、卧室、厨房、洗手间等。

2. 测量工作内容：基于设计图纸，测量人员需进行地面标高测量、墙面垂直度测量、梁柱测量、窗户门洞测量和管道测量等。

3. 测量方法：使用传统测量工具如经纬仪、水平仪进行基础测量和墙体测量；使用激光测量仪器如激光测距仪进行窗户门洞测量；使用三维扫描仪进行梁柱测量和管道测量。

4. 测量要求：根据设计要求，地面标高测量精确度要求在±5mm以内，墙面垂直度测量精确度要求在±2mm以内，梁柱测量精确度要求在±10mm以内，窗户门洞测量精确度要求在±3mm以内，管道测量精确度要求在±5mm以内。
