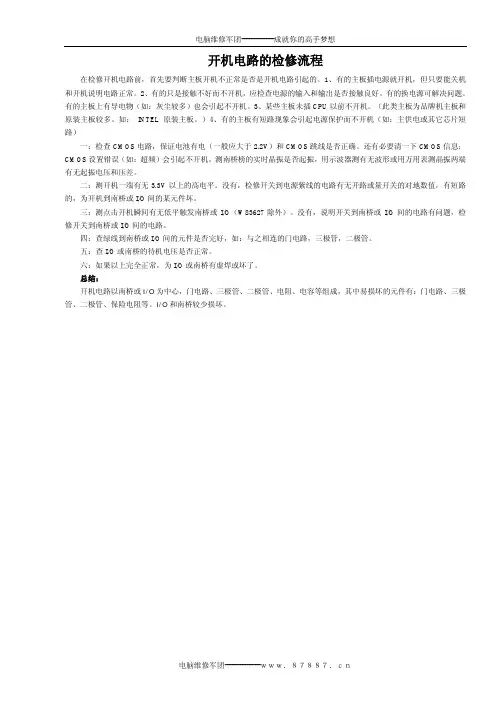

电脑维修军团-------------成就你的高手梦想开机电路的检修流程在检修开机电路前,首先要判断主板开机不正常是否是开机电路引起的。
1、有的主板插电源就开机,但只要能关机和开机说明电路正常。
2、有的只是接触不好而不开机,应检查电源的输入和输出是否接触良好。
有的换电源可解决问题。
有的主板上有导电物(如:灰尘较多)也会引起不开机。
3、某些主板未插CPU以前不开机。
(此类主板为品牌机主板和原装主板较多。
如: INTEL原装主板。
)4、有的主板有短路现象会引起电源保护而不开机(如:主供电或其它芯片短路)一:检查CMOS电路,保证电池有电(一般应大于2.2V)和CMOS跳线是否正确。
还有必要清一下CMOS信息:CMOS设置错误(如:超频)会引起不开机。
测南桥榜的实时晶振是否起振,用示波器测有无波形或用万用表测晶振两端有无起振电压和压差。
二:测开机一端有无3.3V以上的高电平。
没有,检修开关到电源紫线的电路有无开路或量开关的对地数值,有短路的,为开机到南桥或I/O间的某元件坏。
三:测点击开机瞬间有无低平触发南桥或I/O(W83627除外)。
没有,说明开关到南桥或I/O间的电路有问题,检修开关到南桥或I/O间的电路。
四:查绿线到南桥或I/O间的元件是否完好,如:与之相连的门电路,三极管,二极管。
五:查I/O或南桥的待机电压是否正常。
六:如果以上完全正常,为I/O或南桥有虚焊或坏了。
总结:开机电路以南桥或I/O为中心,门电路、三极管、二极管、电阻、电容等组成,其中易损坏的元件有:门电路、三极管、二极管、保险电阻等。
I/O和南桥较少损坏。
电脑维修军团--------------www.87887.cn。
开机电路CMOS电路据主板的设计电路不同,主板的开机电路控制方式也不同,有的通过南桥直接控制,有的通过I/O芯片控制,也有的通过门电路控制。
不管开机电路控制方式如何,开机电路的功能都是相同的,即通过开机键实现电脑开机或关机。
24针电源接口开始工作后各针脚输出的电源情况如下:第1.2.12.13.针脚输出电压为橙3.3V;第4.6.21.22.23脚输出红5V电压;第9脚输出紫5V 待机电压(不论电脑是否开机子5V都有输出电压);第10脚12V电压;第14脚输出输出蓝-12V电压;第16脚输出绿5V电压(当电源待机工作时输出+5V电压,当开机是输出0V 电压);第20脚输出白-5V电压;第8脚输出+5V电压的PG信号由于复位电路,电源正常工作50ms—500ms后开始工作;其它各针脚接地。
1、南桥内部开机触发电路正常工作的条件:为南桥提供主供电。
主供电为2.5V-3.3V,一般是ATX电源待机电压通电过滤稳压器1117或1084等转换后向南桥供电,或直接由CMOS电池供电。
2、为南桥提供32.768khz的时钟频率,南桥内部的内置振荡器,外边连接一个32.768khz的晶振,当得到ATX电源供电或CMOS电池供电后,向南桥提供时钟频率。
3、开机触发信号。
在按下电源开机按键后,有开机键直接或或通过非门电路发送给南桥一个触发信号。
4、CMOS电池当主板关机后为主板南桥提供待机3V电池电压。
不开机测电源开关的3.3V 或5V 是否正常测南桥旁边的晶振是否起振,起振电压为0.5—1.6V检查电源开关到南桥或I/O 芯片或门电路是否有低电平输出CMOS 跳线是否正确检查电源插座第14脚或第16脚到南桥或I/O 芯片的线路是否正确南桥或I/O 芯片故障,更换南桥或I/O 芯片检查电源插座第9脚到南桥供电线路(注意稳压器和二极管等),修复故障更换损坏元件检查电源插座第9脚到电源开关之间的线路(注意三极管和二极管),修复故障将跳线调回正确位置检测晶振旁边的滤波电容及晶振是否损坏检查电源开关到南桥或I/O 芯片或门电路之间的线路,修复故障更换损坏元器件(三极管和二极管等)是是是是是是否否否否否否是开机电路检修流程开机电路检修思路流程主板不开机时主板的常见故障,造成开机故障的原因有;开机电路故障,和CPU 电路故障,一般时钟电路和复位电路很小导致不开机。

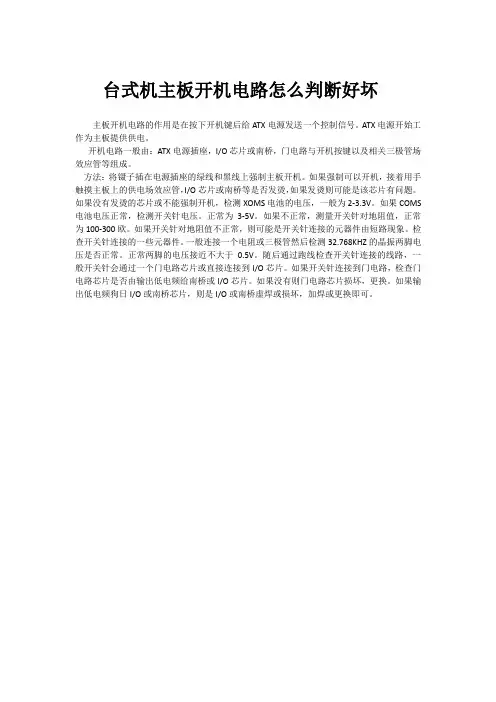

台式机主板开机电路怎么判断好坏
主板开机电路的作用是在按下开机键后给ATX电源发送一个控制信号。
ATX电源开始工作为主板提供供电。
开机电路一般由:ATX电源插座,I/O芯片或南桥,门电路与开机按键以及相关三极管场效应管等组成。
方法:将镊子插在电源插座的绿线和黑线上强制主板开机。
如果强制可以开机,接着用手触摸主板上的供电场效应管,I/O芯片或南桥等是否发烫,如果发烫则可能是该芯片有问题。
如果没有发烫的芯片或不能强制开机,检测XOMS电池的电压,一般为2-3.3V。
如果COMS 电池电压正常,检测开关针电压。
正常为3-5V。
如果不正常,测量开关针对地阻值,正常为100-300欧。
如果开关针对地阻值不正常,则可能是开关针连接的元器件由短路现象。
检查开关针连接的一些元器件。
一般连接一个电阻或三极管然后检测32.768KHZ的晶振两脚电压是否正常。
正常两脚的电压接近不大于0.5V。
随后通过跑线检查开关针连接的线路,一般开关针会通过一个门电路芯片或直接连接到I/O芯片。
如果开关针连接到门电路,检查门电路芯片是否由输出低电频给南桥或I/O芯片。
如果没有则门电路芯片损坏,更换。
如果输出低电频狗日I/O或南桥芯片,则是I/O或南桥虚焊或损坏,加焊或更换即可。

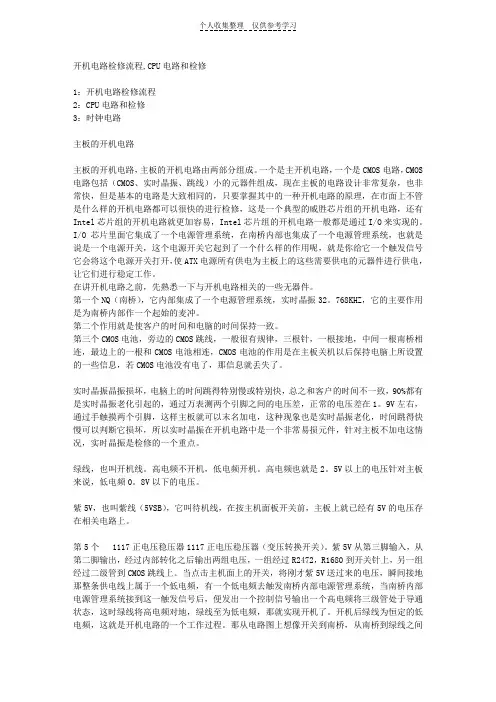

开机电路检修流程,CPU电路和检修1:开机电路检修流程2:CPU电路和检修3:时钟电路主板的开机电路主板的开机电路,主板的开机电路由两部分组成。
一个是主开机电路,一个是CMOS电路,CMOS 电路包括(CMOS、实时晶振、跳线)小的元器件组成,现在主板的电路设计非常复杂,也非常快,但是基本的电路是大致相同的,只要掌握其中的一种开机电路的原理,在市面上不管是什么样的开机电路都可以很快的进行检修,这是一个典型的威胜芯片组的开机电路,还有Intel芯片组的开机电路就更加容易,Intel芯片组的开机电路一般都是通过I/O来实现的。
I/O芯片里面它集成了一个电源管理系统,在南桥内部也集成了一个电源管理系统,也就是说是一个电源开关,这个电源开关它起到了一个什么样的作用呢,就是你给它一个触发信号它会将这个电源开关打开,使ATX电源所有供电为主板上的这些需要供电的元器件进行供电,让它们进行稳定工作。
在讲开机电路之前,先熟悉一下与开机电路相关的一些无器件。
第一个NQ(南桥),它内部集成了一个电源管理系统,实时晶振32。
768KHZ,它的主要作用是为南桥内部作一个起始的麦冲。
第二个作用就是使客户的时间和电脑的时间保持一致。
第三个CMOS电池,旁边的CMOS跳线,一般很有规律,三根针,一根接地,中间一根南桥相连,最边上的一根和CMOS电池相连,CMOS电池的作用是在主板关机以后保持电脑上所设置的一些信息,若CMOS电池没有电了,那信息就丢失了。
实时晶振晶振损坏,电脑上的时间跳得特别慢或特别快,总之和客户的时间不一致,90%都有是实时晶振老化引起的,通过万表测两个引脚之间的电压差,正常的电压差在1。
9V左右,通过手触摸两个引脚,这样主板就可以末名加电,这种现象也是实时晶振老化,时间跳得快慢可以判断它损坏,所以实时晶振在开机电路中是一个非常易损元件,针对主板不加电这情况,实时晶振是检修的一个重点。
绿线,也叫开机线。
高电频不开机,低电频开机。
电脑开机电路工作原理及检修方法
一、开机电路的构成及工作原理
原理:在按下PWR开关之前,主机上只有紫线和绿有电,紫线为5VSB(待机电压)。
南桥或I/O内部集成了开机触发电路,所有的开机触发电路都是舜间低电平有效(除83627系列I/O),按下PWR开关后会产生舜间的低电平,南桥开机触发电路工作后发输出迟续的高电平,I/O内部的开机触发电路工作后输出迟续的低电平。
一些厂家的主板上集成了自己的开机复位芯片,不通过南桥或I/O开机,原理是一样的。
二、开关的三种方式
第一种两针短接后为低电平,第二种两短接后都为低电平,第三种两针短接后都为高电平
三、开机电路检修流程
1.查PWR开关处是否有3.3V左右的高电平。
(查开关到紫线之间的线路)
2.按下PWR开关时测量是否有瞬间低电平触发南桥或I/O。
3.查绿线到南桥或I/O之间的线路。
故障现象:开机后通下电,马上断电按PWR无反应,这种现象称为电源保护,多为黄、红线短路,用断路法逐个断开与短路电压相关的元件。
四、主板不通电的检修流程
1.查主板电源接口,红或黄线是否有短路现象
2.查CMOS电池是否有电,一般不低于2.6V
3.查CMOS跳线是否没跳或跳反
4.查实时晶振是否起振(测压差、查CMOS电池或紫线到跳线之
间的电路;查南桥待机电压)
5.检修开机电路
6.查南桥的待机电压(测周边电容,背面的粗线,旁边的大阻值电阻,如果不正常查从南桥到紫线间的线路,稳压器、二极管、场管)
7.更换I/O或南桥
五、易坏元器件
三极管、稳压器、门电路,部分主板不加假负载或CPU不通电;部分主板不加CPU风扇不通电;部分主板不加显卡不通电。

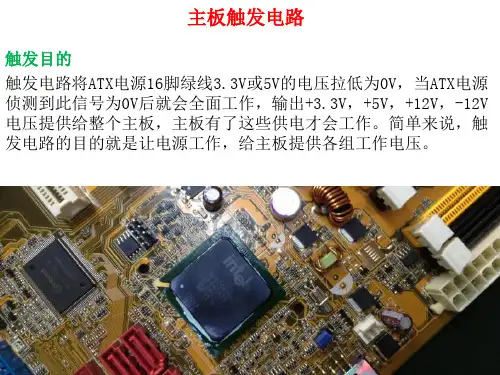

主板开机触发电路工作原理与检修一、开机触发电路的构成开机触发电路又叫主板加电电路,是利用电源(绿线被拉成低电平之后,电源其它电压就可以输出)的工作原理,在主板自身上设计的一个线路。
此电路以南桥或IO 为核心,由门电路、电阻、电容、二极管(少见)三极管、门电路、稳压器、32.768K Hz晶体、电池等元件构成,整个电路中的元件都由紫线5VSB 提供工作电压,并由一个开关来控制其是否工作。
二、开机触发电路的工作原理ATX 电源座上有20 个针,32.768KHZ 晶体是ATX 电源开关的振荡晶体,也是COMS的振荡晶体。
插上ATX 电源后,有一个待机电压送到南桥或I/O,为南桥里面的ATX 开机电路提供工作条件(ATX 电源的开机电路是集成在南桥或I/O 里面的),南桥或I/O 里面的ATX 开机电路开始工作。
并送一个电压给晶体,晶体起振,同时ATX 待机5VSB 通过电阻或稳压器共给主板PWR SW(开关)的PWR+引脚脚,PWR SW的另一个脚接地。
当我们短接PWR SW 开关时,POWER SW 开关接通,会产生一个瞬间变化的电平信号,即“0”或“1”的开机信号。
此信号会直接或间接的作用于南桥或IO 内部的开机触发电路,使其恒定产生一个“0”或“1”的的信号,通过外围电路的转换,变成一个恒定的低电平把ATX 电源的绿线(PS-ON)置为低电平。
当电源的绿线被置为低电平后,电源开始工作,并输出各路电压(红5V、橙3.3V、黄12V 等)向主板供电,此时主板完成整个通电过程。
三、主板开机触发电路实例开机触发电路查找的基本思路:顺着从POWER SW(触发开关)→南桥或I/O,然后反着从PS ON(绿线)→南桥或I/O 去查找线路。
查找线路是维修的基本功,初学者要多找线路,多总结规律,才能深入了解此电路。
1、ZC-845DAB 主板开机触发电路是通过IT8711F-A 实现开机功能的,当我们按下PWR-SW 时,IT8711F-A 被拉为低电平使IT8711F-A 触发电路工作,把PIN19 置为低电平使主板开机。

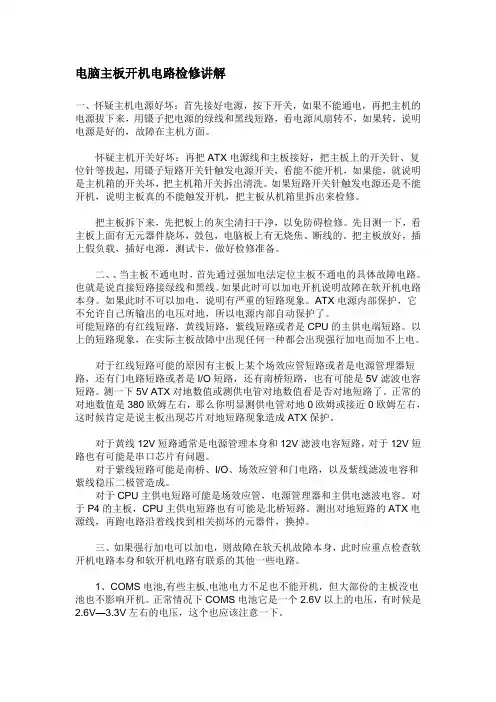

电脑主板开机电路检修讲解一、怀疑主机电源好坏:首先接好电源,按下开关,如果不能通电,再把主机的电源拔下来,用镊子把电源的绿线和黑线短路,看电源风扇转不,如果转,说明电源是好的,故障在主机方面。
怀疑主机开关好坏:再把ATX电源线和主板接好,把主板上的开关针、复位针等拔起,用镊子短路开关针触发电源开关,看能不能开机,如果能,就说明是主机箱的开关坏,把主机箱开关拆出清洗。
如果短路开关针触发电源还是不能开机,说明主板真的不能触发开机,把主板从机箱里拆出来检修。
把主板拆下来,先把板上的灰尘清扫干净,以免防碍检修。
先目测一下,看主板上面有无元器件烧坏,鼓包,电脑板上有无烧焦、断线的。
把主板放好,插上假负载,插好电源,测试卡,做好检修准备。
二、、当主板不通电时,首先通过强加电法定位主板不通电的具体故障电路。
也就是说直接短路接绿线和黑线。
如果此时可以加电开机说明故障在软开机电路本身。
如果此时不可以加电,说明有严重的短路现象。
ATX电源内部保护,它不允许自己所输出的电压对地,所以电源内部自动保护了。
可能短路的有红线短路,黄线短路,紫线短路或者是CPU的主供电端短路。
以上的短路现象,在实际主板故障中出现任何一种都会出现强行加电而加不上电。
对于红线短路可能的原因有主板上某个场效应管短路或者是电源管理器短路,还有门电路短路或者是I/O短路,还有南桥短路,也有可能是5V滤波电容短路。
测一下5V ATX对地数值或测供电管对地数值看是否对地短路了。
正常的对地数值是380欧姆左右,那么你明显测供电管对地0欧姆或接近0欧姆左右,这时候肯定是说主板出现芯片对地短路现象造成ATX保护。
对于黄线12V短路通常是电源管理本身和12V滤波电容短路,对于12V短路也有可能是串口芯片有问题。
对于紫线短路可能是南桥、I/O、场效应管和门电路,以及紫线滤波电容和紫线稳压二极管造成。
对于CPU主供电短路可能是场效应管,电源管理器和主供电滤波电容。
对于P4的主板,CPU主供电短路也有可能是北桥短路。

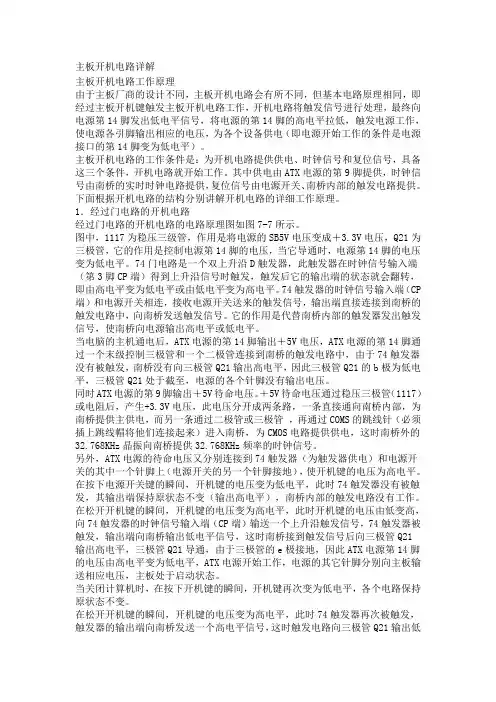

主板开机电路详解主板开机电路工作原理由于主板厂商的设计不同,主板开机电路会有所不同,但基本电路原理相同,即经过主板开机键触发主板开机电路工作,开机电路将触发信号进行处理,最终向电源第14脚发出低电平信号,将电源的第14脚的高电平拉低,触发电源工作,使电源各引脚输出相应的电压,为各个设备供电(即电源开始工作的条件是电源接口的第14脚变为低电平)。
主板开机电路的工作条件是:为开机电路提供供电、时钟信号和复位信号,具备这三个条件,开机电路就开始工作。
其中供电由ATX电源的第9脚提供,时钟信号由南桥的实时时钟电路提供,复位信号由电源开关、南桥内部的触发电路提供。
下面根据开机电路的结构分别讲解开机电路的详细工作原理。
1.经过门电路的开机电路经过门电路的开机电路的电路原理图如图7-7所示。
图中,1117为稳压三级管,作用是将电源的SB5V电压变成+3.3V电压,Q21为三极管,它的作用是控制电源第14脚的电压,当它导通时,电源第14脚的电压变为低电平。
74门电路是一个双上升沿D触发器,此触发器在时钟信号输入端(第3脚CP端)得到上升沿信号时触发,触发后它的输出端的状态就会翻转,即由高电平变为低电平或由低电平变为高电平。
74触发器的时钟信号输入端(CP 端)和电源开关相连,接收电源开关送来的触发信号,输出端直接连接到南桥的触发电路中,向南桥发送触发信号。
它的作用是代替南桥内部的触发器发出触发信号,使南桥向电源输出高电平或低电平。
当电脑的主机通电后,ATX电源的第14脚输出+5V电压,ATX电源的第14脚通过一个末级控制三极管和一个二极管连接到南桥的触发电路中,由于74触发器没有被触发,南桥没有向三极管Q21输出高电平,因此三极管Q21的b极为低电平,三极管Q21处于截至,电源的各个针脚没有输出电压。
同时ATX电源的第9脚输出+5V待命电压。
+5V待命电压通过稳压三极管(1117)或电阻后,产生+3.3V电压,此电压分开成两条路,一条直接通向南桥内部,为南桥提供主供电,而另一条通过二极管或三极管,再通过COMS的跳线针(必须插上跳线帽将他们连接起来)进入南桥,为CMOS电路提供供电,这时南桥外的32.768KHz晶振向南桥提供32.768KHz频率的时钟信号。

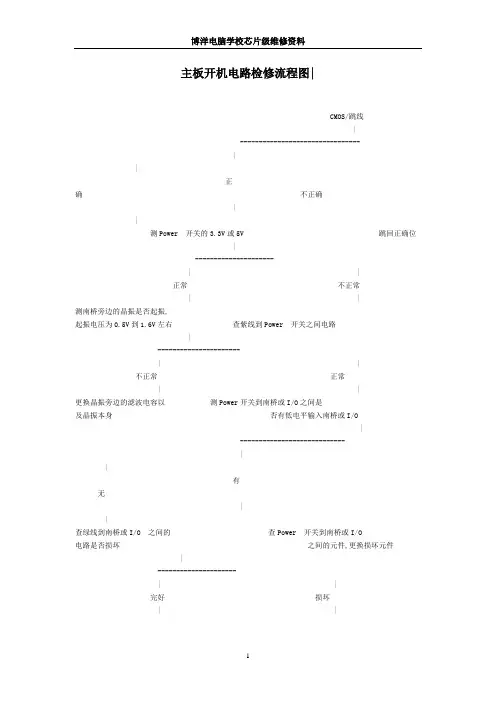

主板开机电路检修流程图|CMOS/跳线|--------------------------------| |正确不正确| |测Power 开关的3.3V或5V 跳回正确位|---------------------| |正常不正常| |测南桥旁边的晶振是否起振,起振电压为0.5V到1.6V左右查紫线到Power 开关之间电路|----------------------| |不正常正常| |更换晶振旁边的滤波电容以测Power开关到南桥或I/O之间是及晶振本身否有低电平输入南桥或I/O|----------------------------| |有无| |查绿线到南桥或I/O 之间的查Power 开关到南桥或I/O电路是否损坏之间的元件,更换损坏元件|---------------------| |完好损坏| |更换南桥或者I/O(视开机电更换元器件,修复电路路而言)注:开机电路常坏元器件器有接绿线的三极管、与开机电路有关的门电路芯片,还有紫色线给Power 开关供电的三级管或是二级管等。
Power-南桥或I/O-绿线(开机过程)|________|_______ |____________(低电平)CPU 主供电的检修流程图测Q1的D 极5V|-------------------------------------------| |正常不正常| |测Q1 G极3-5V控制电压查电源红线到D 极线路|-----------------| |正常不正常| |更换场效应管Q1 把Q1的G 极悬空,测电源控制芯片的输出端电压|-----------------------| |有无| |更换Q1或Q2 测电源控制芯片的12V和5V供电|----------------| |有无| |测PG 电源好5V(电源灰线) 查R1 及C4,更换|-------------| |正常不正常| |更换电源控制芯片更换与电源灰线相连的芯片注:常坏的元器件是电源控制芯片和场效应管以及R1 限流电阻,一般CPU 供电中15V,2.5V,主供电全无输出时,电源控制芯片坏的可能性最大,如果只有其中一项输出不正常,则是输出此项的场效应管坏的最多(如Q3 的1.5V输出)。

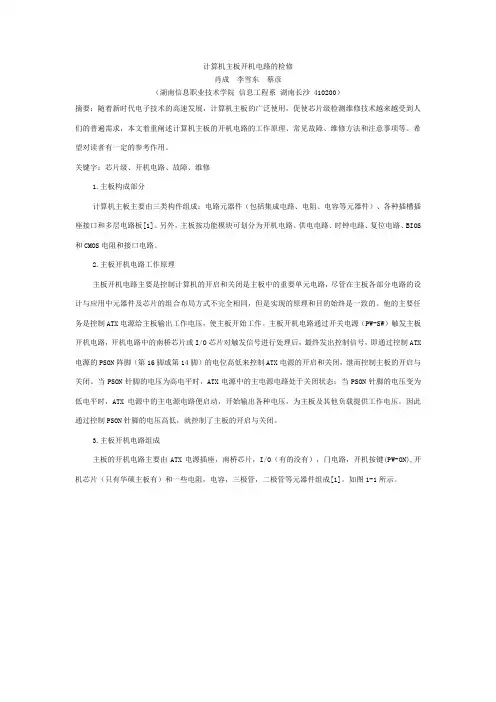

计算机主板开机电路的检修肖成李雪东蔡彦(湖南信息职业技术学院信息工程系湖南长沙 410200)摘要:随着新时代电子技术的高速发展,计算机主板的广泛使用,促使芯片级检测维修技术越来越受到人们的普遍需求,本文着重阐述计算机主板的开机电路的工作原理、常见故障、维修方法和注意事项等。
希望对读者有一定的参考作用。
关键字:芯片级、开机电路、故障、维修1.主板构成部分计算机主板主要由三类构件组成:电路元器件(包括集成电路、电阻、电容等元器件)、各种插槽插座接口和多层电路板[1]。
另外,主板按功能模块可划分为开机电路、供电电路、时钟电路、复位电路、BIOS 和CMOS电阻和接口电路。
2.主板开机电路工作原理主板开机电路主要是控制计算机的开启和关闭是主板中的重要单元电路,尽管在主板各部分电路的设计与应用中元器件及芯片的组合布局方式不完全相同,但是实现的原理和目的始终是一致的。
他的主要任务是控制ATX电源给主板输出工作电压,使主板开始工作。
主板开机电路通过开关电源(PW-SW)触发主板开机电路,开机电路中的南桥芯片或I/O芯片对触发信号进行处理后,最终发出控制信号,即通过控制ATX 电源的PSON阵脚(第16脚或第14脚)的电位高低来控制ATX电源的开启和关闭,继而控制主板的开启与关闭。
当PSON针脚的电压为高电平时,ATX电源中的主电源电路处于关闭状态;当PSON针脚的电压变为低电平时,ATX电源中的主电源电路便启动,开始输出各种电压,为主板及其他负载提供工作电压。
因此通过控制PSON针脚的电压高低,就控制了主板的开启与关闭。
3.主板开机电路组成主板的开机电路主要由ATX电源插座,南桥芯片,I/O(有的没有),门电路,开机按键(PW-ON),开机芯片(只有华硕主板有)和一些电阻,电容,三极管,二极管等元器件组成[1]。
如图1-1所示。
图1-1 主板开机电路实物图4.主板开机电路控制方式根据主板的设计不同,主板的开机电路控制方式也不同,有通过南桥直接控制的,有通过I/0芯片控制的,有通过门电路控制的,也有通过特殊芯片控制的[2]。
主板开机电路分析及故障检修主板开机电咱分析根据主板的设计不同,主板的开机电路控制方式也不同,有通过南桥直接控制的,有通过I/O直接控制的,也有通过电路控制的,不管开机电路控制方式如何,开机电路的功能都是相同的,即通过开机键实现电脑的开机和关机.主板开机电路工作机制主板开机电路是主板中的重要单元电路,它的主要任务是控制A TX电源给主板输出工作电压,使主板开始工作.主板开机电路通过电源开关(PW-ON)触发主板开机电路,开机电路中的南桥芯片或I/O芯片对触发信号进行处理后,最终发出控制信号,控制开机控制三极管或门电路将A TX电源的第16针脚(24针电源插头)或第14针脚(20针电源插头)的高电位拉低(A TX电源关闭状态下此脚的电压为3.5V以上),以触发A TX电源主电源电路开始工作,使A TX电源各针脚输出相应工作电压,为主板等设备提供工作电压.尽管在主板各部分电路的设计与应用中元器件及芯片的组合布局方式不完全相同.但是实现的原理与目的始终是一致的,即通过控制的PSON针脚,(第16针脚或第14针脚)的电位高低来控制A TX电源的开启与关闭,继而控制主板的开启与关闭.当PSON针脚电压为高电平时,A TX电源中的主电源电路处于关闭状态,当PSON针脚的电压变为低电平时,A TX电源中的主电源电路便启动,开如输出各种电压,因此通过控制PSON针脚夫的电压高低,就控制了主板的开启与关闭.主板开机电路组成主板的开杨电路主要由A TX电源插座、南桥芯片、I/O芯片(有的没有)、门电路、开机键、开机芯片(只有华硕主板有)和一些电阻、电容、三极管、二极管等元器件组成。
1、A TX电源接口其中第9针脚和第14针或第16针与开机电路有关联。
A TX电源中包括两种电源电路:待机电源电路和主电源电路。
2、南桥芯片南桥内部开机触发电路正常工作和条件是:为南桥提供供电。
主供电为2。
5-3。
3V,一般是A TX电源待机电压通过稳压器1117或1084等转换后向南桥供电,或直接由CMOS电池供电。
项目二主板开机触发电路故障检测与维修课题:主板开机电路检测与维修教学目标:1、专业能力目标(1)知识目标:理解主板开机电路。
(2)技能目标:掌握主板开机电路的各个测试点,掌握主板开机电路的常见故障,掌握主板开机电路的故障检修步骤。
2、方法能力目标:提高学生获取信息、分析和解决问题的能力。
3、社会能力目标:培养学生的团队合作意识和沟通能力,提高学生的安全意识、成本意识、质量意识、环保意识和服务意识,能按照7S的要求规范生产管理。
教学重点:主板开机电路故障维修方法教学难点:主板开机电路工作原理课时:12课时一、开机触发电路的构成开机触发电路又叫主板加电电路,是利用电源(绿线被拉成低电平之后,电源其它电压就可以输出)的工作原理,在主板上自身设计一个电路。
此电路以南桥或I/O 为核心,由门电路、电阻、电容、三极管、32.768kHz 晶振等元器件组成。
整个电路中的元器件由紫色线 5VSB 或 3VSB 提供工作电压,并由一个开关来控制其是否工作。
二、开机触发电路的工作原理在南桥待机电压、RTC 电压正常,32.768kHz 正常起振的状态下。
当操作者瞬间触发主板上 POWER 开关之后,在 POWER 开关上会产生一个瞬间的变化电平信号,即 0 或 1 的开机信号。
此信号直接或间接地作用于南桥或 I/O 内部的开机触发电路,使其恒定的产生一个 0 或 1 的电平信号,通过外围电路转换一个恒定的低电平信号拉低 ATX 电源的绿线(PS-ON)为低电平。
当绿线被拉低之后,ATX 电源开始工作,输出各路电压(橙 3.3V、红 5V、黄 12V、蓝-12V、白-5V)向主板供电。
当各组电压输出正常 95%时。
ATX 电源输出 PwerOK信号,主板完成整个通电过程。
三、开机触发电路的方框图在实际维修中,首先要把开机触发电路的线路走向、实现开机触发的大致条件弄清楚,快速找到故障部位。
开机触发电路方框图(如图 2-34)是查找线路走向的基本思路,即从 PW_SW(开关)→南桥或 I/O 芯片,然后返回从 PS_ON(绿线)→南桥或 I/O 芯片去查找线路。
电脑主板开机电路检测流程1开机电路检测流程测量ATX电源接口的红5V,黄12V是否严重对地短路。
1:南桥附近是否有2.5V,3.3V,1.8V的待机电压(南桥不同,待机电压也不同)2:实时晶振是否起振(两脚是否有0.4V左右电压)3:CMOS跳线中间引脚是否为高电平。
(CMOS是否设置正确)4:测量POW开关处是否有2.5V以上高电平。
5:短接POW开关测量是否有低电平触发南桥成功(W83627HF 除外)6:查绿线到南桥成I/O之间的线路是否正常。
注:开机电路中易损元件:(1):与开机电路相关的门电路,三极管。
(2):给南桥提供待机电压的正电压稳压器或其它供电元件。
(3):与I/O或南桥。
维修实例1.GPS-810C(E)J:测试点正常不工作,刷BIOS(用联冠810T)无效,后查北桥供电的3055场效应管损坏,板上标识为Q4,更换后OK。
2.-P4主板:型号为Titan667。
测试卡从C1到B0,测试卡过C1,表明CPU已经工作,检测内存不过,查内存的供电,发现它的负载电压只有0.85V。
正常应为1.25V,查其与Q96,Q97两个场管相连,摘下后测得Q96为软击穿,更换后故障排除。
3.-810主板不能点亮测试卡从D3到00,DE-00循环跳变,这种故障表明检测内存不过,经查内存的供电,时钟,复位,片选,行,列,选信号均正常,于是目测主板,将CPU与风扇除去,发现风扇卡与主板之间有划痕,且已划段3根线,经补线后,加电测量,一切正常。
4.-精英K7VMA主板;主板上有两个CPU风扇接口,插其中一个自动断电,查不正常的风扇接口,发现其5V由D4二极管供给,二极管正向端连南桥,由此怀疑南桥中的温控电路出毛病,将其二极管摘除,将风扇5V端与D5的负端相连后,故障排除。
5.精英P6-IEAT或P6-IPAT,815EP主板开机不显,各项电压正常的情况下多为南桥坏。
(通病)6.磐正AMD主板进入系统后自动关机,更换CPU风扇后,故障解决。
《开机电路检修讲解》
一、怀疑主机电源好坏:首先接好电源,按下开关,如果不能通电,再把主机的电源拔下来,用镊子把电源的绿线和黑线短路,看电源风扇转不,如果转,说明电源是好的,故障在主机方面。
怀疑主机开关好坏:再把ATX电源线和主板接好,把主板上的开关针、复位针等拔起,用镊子短路开关针触发电源开关,看能不能开机,如果能,就说明是主机箱的开关坏,把主机箱开关拆出清洗。
如果短路开关针触发电源还是不能开机,说明主板真的不能触发开机,把主板从机箱里拆出来检修。
把主板拆下来,先把板上的灰尘清扫干净,以免防碍检修。
先目测一下,看主板上面有无元器件烧坏,鼓包,电脑板上有无烧焦、断线的。
把主板放好,插上假负载,插好电源,测试卡,做好检修准备。
二、、当主板不通电时,首先通过强加电法定位主板不通电的具体故障电路。
也就是说直接短路接绿线和黑线。
如果此时可以加电开机说明故障在软开机电路本身。
如果此时不可以加电,说明有严重的短路现象。
ATX电源内部保护,它不允许自己所输出的电压对地,所以电源内部自动保护了。
可能短路的有红线短路,黄线短路,紫线短路或者是CPU的主供电端短路。
以上的短路现象,在实际主板故障中出现任何一种都会出现强行加电而加不上电。
对于红线短路可能的原因有主板上某个场效应管短路或者是电源管理器短路,还有门电路短路或者是I/O短路,还有南桥短路,也有可能是5V滤波电容短路。
测一下5V ATX对地数值或测供电管对地数值看是否对地短路了。
正常的对地数值是380欧姆左右,那么你明显测供电管对地0欧姆或接近0欧姆左右,这时候肯定是说主板出现芯片对地短路现象造成ATX保护。
对于黄线12V短路通常是电源管理本身和12V滤波电容短路,对于12V短路也有可能是串口芯片有问题。
对于紫线短路可能是南桥、I/O、场效应管和门电路,以及紫线滤波电容和紫线稳压二极管造成。
对于CPU主供电短路可能是场效应管,电源管理器和主供电滤波电容。
对于P4的主板,CPU主供电短路也有可能是北桥短路。
测出对地短路的ATX电源线,再跑电路沿着线找到相关损坏的元器件,换掉。
三、如果强行加电可以加电,则故障在软天机故障本身,此时应重点检查软开机电路本身和软开机电路有联系的其他一些电路。
1、COMS电池,有些主板,电池电力不足也不能开机,但大部份的主板没电池也不影响开机。
正常情况
下COMS电池它是一个2.6V以上的电压,有时候是2.6V—3.3V左右的电压,这个也应该注意一下。
2、COMS跳线,COMS跳线不正确也不能开机,一般是跳在一二根上是正确的,第三根是接地,如果跳在第二第三针上就不能开机,注意。
有的主板跳线跳错以后,可以开机,因为时实晶振供电是由紫线提供的。
3、测POWER开关针有无3.3V或5V电压,POWER开关针一针是接地,一针由紫5V供电,中间会经过一些门电路,电阻等电子元件,如果没有5V或3.3电压到开关针,跑电路,从ATX电源紫5V到PO WER之间的元器件看那个损坏,换掉.
4、测南桥旁边的晶振,看是否起振,起振电压为0.5和1.6V左右,如果没有,就更换晶振旁边的滤波电容以及晶振本身。
还有一种用手去处摸,时实晶振的两引脚,手处摸主板可以加电,可以工作。
但是时实晶振损坏以后,你摸到时实晶振你可以加电,但是CPU不工作。
这时候还是继续用手处碰,使时实晶振两个引脚它又不过内存,再用手处摸时实晶振的两个引脚,又会过内存。
这种就是典型的时实晶振外围电路损坏的现象。
这样主板是非常难修有的更换时实晶振,损坏后更换次数有很多次,原因是时实晶振它的电容电路要求非常严格。
损坏以后尽量用颜色和大小相同的时实晶振,还有斜振电容来更换,否则的话就会更换不成功。
5、测POWER开关到南桥或I/O之间是否有低电压输入南桥或I/O。
开关到南桥(I/O)这间,一般会经过一此门电路、开关管。
门电路在开机电路中应用非常广泛,开机电路就是于南桥或于I/O中心,南桥或I/O内部提充了开机触发电路电源管理系统,所有的开机电路针对威盛主板来说,它的开机电路是南桥,因特尔主板开机电路是I/O。
另外从开关到南桥,从开关到I/O这个电路中它有可能接一些电阻或二极管,或门电路,一般接些非门电路。
门电路损坏是非常常见的使主板不能触发,门电路在修的时假一定要注意。
门电路损坏后,会鼓起些小包或鼓起小亮点。
门电路用万用表来判断,时灵敏是有限的,所以判断起来不是很好的判断。
最快的方法就是用代换的方法。
如果主板又不能触发,跑电路的时候又看见门电路,就直接用代换。
6、测ATX电源绿线到南桥(I/O)是否有元件损坏,一般会经过一些电阻、开关管等。
看有没有低电平输入南桥(I/O),所以说跑开机电路是非常重要的。
大家对这些线路一定要熟悉。
7、如果上面说的那些地方都是好的,那应该是南桥或I/O坏了,更换就行。
I/O芯片被损坏是常见的故障,在检查主板不能触发的现象,已排除触发电路本身触发电路外,相关主板上的一些相关电路,比如说I/O芯片在主板是管理些接口的,还有内部集成的一些控制器,一大个行的电路,但是I/O它本身也是由南桥管理,南桥通过I/O来管理这些接口,I/O芯片内部不正常或内部损坏后,信号线、地址和南桥芯片线相联,它的不正常倒至南桥内部芯片不正常。
南桥内部电源管理芯片不正常,使主板不能开机不能触发。
在修的时候一定要想到于开关相关的一些元件。
在主板故障率I/O芯片是参加开机电路最重要的一个芯片,也是主板中故障率最高的。
由其是华邦的I /O芯片,它一般都参于开机电路,这点一定要引起大家的重视。
开机电路是主板维修中故障率最高,也是最容易修的一个电路,但大家在维修之前,一定要熟悉相关的开关线路,所以就要用到跑电路,把开机线路找出来。
紫5V——开关针开关针——南桥(I/O)绿线——南桥(I/O)
这三条线路大家平常就要熟悉,中间一般会经过电阻、门电路、开关管。
我们修主板不能开机,就是修这三条线路,开机控制线路。
开机电路
开机电路组成
ATX电源插座、南桥芯片、I/0芯片、门电路、主板开机键、开机芯片(只有华硕主板有)和一些电阻、电容、三极管、二极管等元器件组成。
开机电路类型
1.由南桥组成的开机电路。
2.由南桥和逻辑门电路组成的开机电路。
3.由南桥和I/O芯片组成的开机电路。
4.经过特殊芯片的开机电路。
易损元器件
1.低压差三端稳压器APL1084、1117及其连接的滤波电容。
2.开机控制三极管。
3.稳压二极管。
4.晶振。
5.谐振电容。
6门电路。
7.电源开关连接的电阻。
故障检测点
1.CMOS跳线。
2.二极管。
3.三端稳压二极管。
4.开机控制三极管。
5.低压差三端稳压器。
故障检测点
6.滤波电容。
7.谐振电容。
8.晶振。
9.74触发器。
常见故障现象
1.不加电。
2.开机后,过几秒钟自动关机。
3.无法开机。
4.无法关机。
5.通电后自动开机。
附图:各种开机电路
图1:由南桥组成的开机电路
图2:由南桥和门电路组成的开机电路
图3:由南桥和I/O芯片组成的开机电路。
