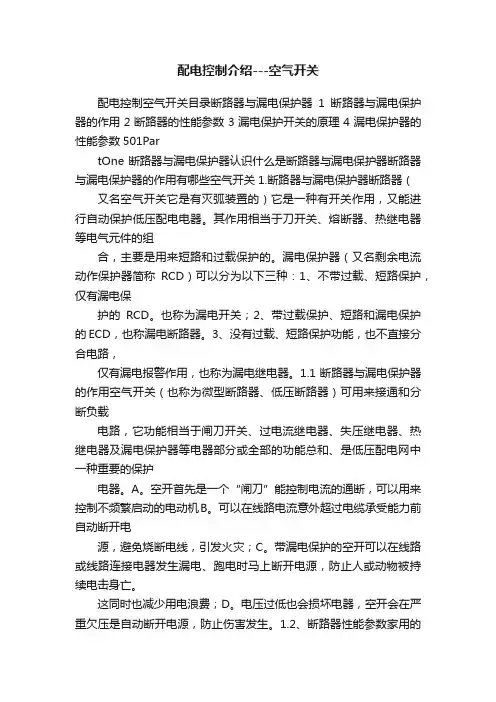

空气断路器的分类及功能

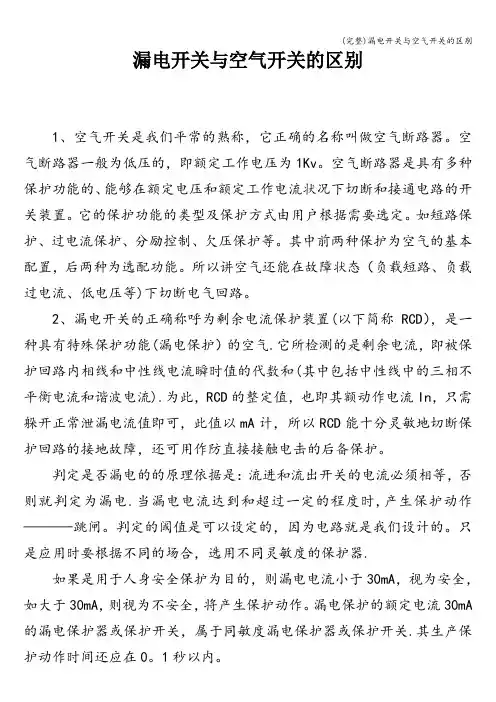

漏电开关与空气开关有什么区分

提起漏电开关、空气开关，很多人并不会感到陌生，但是若真要

让你对它的细节说出个所以然来，并精准地回答出漏电开关跳闸的原因，还是让不少人一头雾水，本文就为大家讲讲漏电开关以及空气开关的作

用以及两者的区分。

一、空气开关与漏电开关的介绍

1.什么是空气开关？

空气开关是我们平常的俗称，它正确的名称叫做空气断路器。空

气断路器一般为低压的，即额定工作电压为1Kv。空气断路器是具有多

种保护功能的、能够在额定电压和额定工作电流情形下切断和接通电路

的开关装置。

它的保护功能的类型及保护方式由用户依据需要选定。如短路保护、过电流保护、分励掌控、欠压保护等。其中前两种保护为空气的基

本配置，后两种为选配功能。所以讲空气还能在故障状态（负载短路、

负载过电流、低电压等）下切断电气回路。

2.什么是漏电开关？

漏电开关的正确称呼为剩余电流保护装置（以下简称RCD），是一种具有特别保护功能（漏电保护）的空气，漏电保护器简称漏电开关，

又叫漏电断路器，重要是用来在设备发生漏电故障时以及对有致命不安

全的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动

机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。

判定是否漏电的的原理依据是：流进和流出开关的电流必需相等，否则就判定为漏电。当漏电电流达到和超过肯定的程度时，产生保护动

作跳闸。判定的阈值是可以设定的，由于电路就是我们设计的。只是应

用时要依据不同的场合，选用不同灵敏度的保护器。

假如是用于人身安全保护为目的，则漏电电流小于30mA，视为安全，如大于30mA，则视为不安全，将产生保护动作。漏电保护的额定电

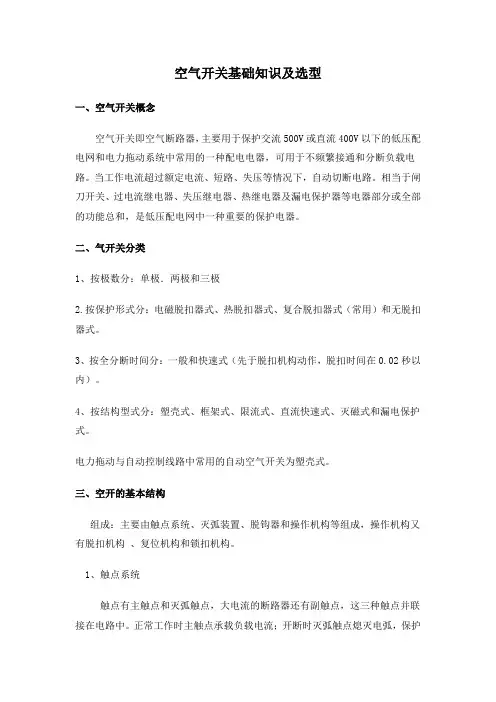

空气开关基础知识及选型

一、空气开关概念

空气开关即空气断路器，主要用于保护交流500V或直流400V以下的低压配电网和电力拖动系统中常用的一种配电电器，可用于不频繁接通和分断负载电路。当工作电流超过额定电流、短路、失压等情况下，自动切断电路。相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。

二、气开关分类

1、按极数分：单极．两极和三极

2.按保护形式分：电磁脱扣器式、热脱扣器式、复合脱扣器式（常用）和无脱扣器式。

3、按全分断时间分：一般和快速式（先于脱扣机构动作，脱扣时间在0.02秒以内）。

4、按结构型式分：塑壳式、框架式、限流式、直流快速式、灭磁式和漏电保护式。

电力拖动与自动控制线路中常用的自动空气开关为塑壳式。

三、空开的基本结构

组成：主要由触点系统、灭弧装置、脱钩器和操作机构等组成，操作机构又有脱扣机构、复位机构和锁扣机构。

1、触点系统

触点有主触点和灭弧触点，大电流的断路器还有副触点，这三种触点并联接在电路中。正常工作时主触点承载负载电流；开断时灭弧触点熄灭电弧，保护

主触点。当电路接通时灭弧触点先接通，主触点后接通，断开电路时顺序相反。副触点的工作在主触点和灭弧触点之间，也起保护主触点的作用。

2、灭弧装置：

灭弧装置大多为栅片式，灭弧罩采用三聚氰胺耐弧塑料压制，两壁装有绝缘隔板，防止相间非弧，灭弧室上方装设三聚氰胺玻璃布板制成的灭弧栅片，以缩少飞弧距离。

3、自由脱扣机构

自由脱扣是指断路器在合闸状态或合闸过程中，脱扣器能作用于脱扣机构使其断开。

断路器的类型及应用场合

断路器是一种保护电路免受过载和短路的装置。它广泛应用于各种电力系统和电气设备中，可以有效地保护电路和设备，增强电气安全性。根据其功能、结构和使用场所的不同，断路器可分为多种不同类型。下面将介绍几种常见的断路器类型及其应用场合。

1. 空气断路器

空气断路器是一种常见的断路器类型，其工作原理是通过空气介质来隔离电路，以实现开断和闭合电路。它广泛应用于低压电力系统中，可用于保护电力设备、电缆、发电机等。空气断路器具有结构简单、可靠性高、耐久性强等优点，适用于各种恶劣环境和高负荷条件。

2. 真空断路器

真空断路器是一种使用真空作为灭弧介质的断路器，主要用于中、低压电力系统中。真空断路器具有断电能力强、使用寿命长、可靠性高等优点，被广泛应用于配电系统、电力变压器、电容器等设备的保护中。

3. 油浸断路器

油浸断路器是一种将绝缘油作为灭弧介质的断路器，一般用于高压电力系统中。油浸断路器具有耐受电压高、灭弧性能好、小型化等特点，在发电厂、变电站和工业用电场所等场合广泛应用。

4. SF6 断路器

SF6 断路器是一种使用六氟化硫气体作为灭弧介质的断路器，其特点是灭弧能力强、体积小、可靠性高。此外，SF6 断路器还具有抗湿度、污染和热稳定性好的特点，适用于高压电力系统、变电站和工业用电场所中。

5. 剩余电流断路器（RCD）

剩余电流断路器是一种专门用于人身安全保护的断路器，主要用于低压电力系统和家庭电气设备中。它可以检测到电路中的泄露电流，一旦检测到泄露电流超过设定值，断路器便会迅速切断电路，以避免触电事故的发生。

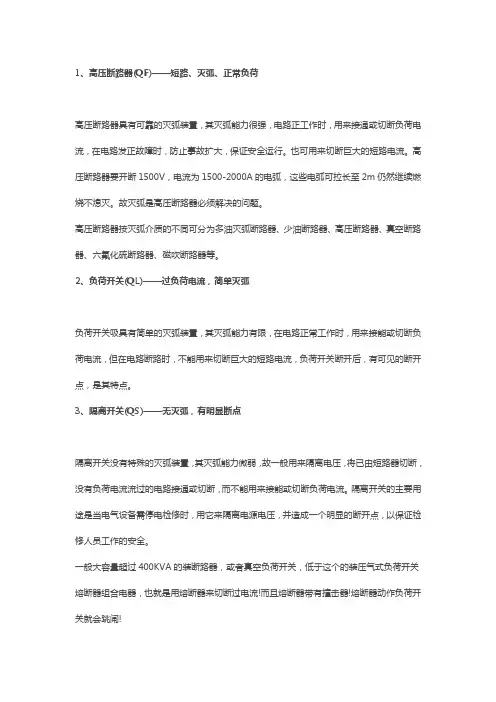

高压断路器的分类

高压断路器是一种用于控制和保护电力系统的关键设备，它能够在电路中断或发生故障时快速切断电流，以避免电力设备受到过载或短路等电力故障的损坏。根据不同的工作原理和结构特点，高压断路器可以分为多种分类。

一、按照工作原理分类

1. 空气断路器

空气断路器是最早出现的一种高压断路器类型。它利用高速运动的气体将电弧迅速熄灭，以切断电流。空气断路器具有可靠性高、维护简单等优点，但由于其熄弧过程中会产生大量的噪音和污染物，因此在现代电力系统中已逐渐被其他类型的断路器所取代。

2. 油浸断路器

油浸断路器是一种将电弧熄灭过程中产生的能量通过油介质吸收和散热的断路器。它具有熄弧稳定、绝缘性能好等优点，广泛应用于大型电力变电站和工矿企业的电力系统中。但由于油浸断路器需要维护油介质的质量和温度，使得其运行成本较高。

3. 气体断路器

气体断路器是一种利用高压气体将电弧迅速熄灭的断路器。与空气断路器相比，气体断路器采用了特殊的气体介质，如SF6（六氟化硫）等，使得其熄弧过程更加稳定和可靠。气体断路器具有体积小、重量轻、绝缘性能好等优点，广泛应用于中小型变电站和工矿企业

的电力系统中。

二、按照结构分类

1. 普通型断路器

普通型断路器是一种结构简单、操作方便的断路器。它通常由一个固定触头和一个活动触头组成，通过手动或电动机构来控制断路器的开合。普通型断路器适用于小型电力系统和低压电路的控制和保护。

2. 真空断路器

真空断路器是一种利用真空介质来熄灭电弧的断路器。真空断路器由真空瓶、固定触头和活动触头等部分组成。由于真空介质具有良好的绝缘性能和熄弧能力，真空断路器具有体积小、重量轻、操作可靠等优点，广泛应用于中小型变电站和工矿企业的电力系统中。

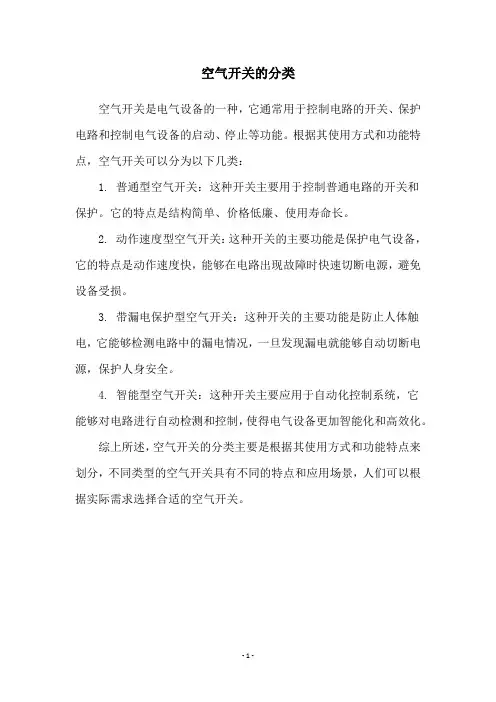

空气开关的分类

空气开关是电气设备的一种，它通常用于控制电路的开关、保护电路和控制电气设备的启动、停止等功能。根据其使用方式和功能特点，空气开关可以分为以下几类：

1. 普通型空气开关：这种开关主要用于控制普通电路的开关和

保护。它的特点是结构简单、价格低廉、使用寿命长。

2. 动作速度型空气开关：这种开关的主要功能是保护电气设备，它的特点是动作速度快，能够在电路出现故障时快速切断电源，避免设备受损。

3. 带漏电保护型空气开关：这种开关的主要功能是防止人体触电，它能够检测电路中的漏电情况，一旦发现漏电就能够自动切断电源，保护人身安全。

4. 智能型空气开关：这种开关主要应用于自动化控制系统，它

能够对电路进行自动检测和控制，使得电气设备更加智能化和高效化。

综上所述，空气开关的分类主要是根据其使用方式和功能特点来划分，不同类型的空气开关具有不同的特点和应用场景，人们可以根据实际需求选择合适的空气开关。

- 1 -

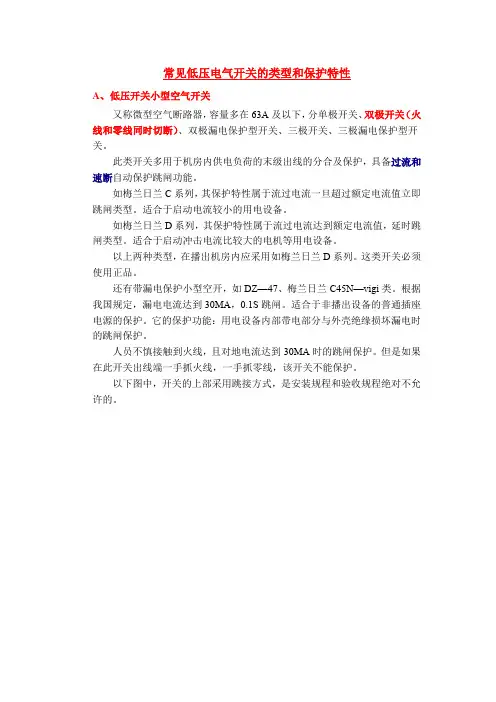

空开类型

一般家用空气开关即指小型断路器，主要型号有C45N系列(中法合资型号），DZ47系列（国产型号），主要有10A, 16A，32A，40A，63A 等几个规格，分单极，两极，三极。

一般来说，空气开关被分为大致三个类型和三个断路方式。

磁性元件空间：

首先第一种空气开关就是使用电磁式进行断路的爱护装置。磁生电电生磁是物理学中重要的理论常识，同样，当电路中的电流超过或达到额定的数值之时，空气开关的磁性断路装置就会产生足够强大的磁力，吸引开关进行重置操作，以此实现断路。磁性空气开关也是我们最简单理解其工作原理的一类空气开关，它的使用范围也比较广泛，但是大家都知道，既然会产生磁性的效果，那么空气开关正常工作的时候它的四周就会产生磁场，而磁场是对人体有肯定损害的。因此空气开关的平安性相对较低。

热元件空气开关：

热元件空气开关是一种使用热量造成开关变形完成电路断路的一类空气开关，通常它会和磁性空气开关相比协作使用，达到双保险的功能。当电路中的电流达到额定数值但磁性开关没有实现断路，热开关就会因热量的大小而造成变形实现电路断开，保证电路的用电平安。复式脱扣空气开关：

脱扣机构在空气开关中是一种连杆装置。上面说到的热元件原理进行

断路操作的脱扣方式是一种反时限动作，即电能产生热量使得双金属片弯曲并促使脱扣器动作。此外这种脱扣方式还有一种瞬时的操作方式，铁芯和相关铁机构相接，当电流达到额定数值时，就会促使带动脱扣器动作进行断路操作。

以断路方式来说，空气开关一般就是分为这三种，当然，为了在最大限度上保证空气开关的功能完整性和平安性，目前的空气开关基本都是使用这三种方式进行相互协作操作的。

空气断路器作用、结构与工作原理

1.作用

空气断路器是低压电路中的一种重要爱护电器。它可实现短路、过载和欠压等多种爱护，也可用于不频繁地启动电动机及掌握电路通断等。它的特点是动作后不需更换元件，工作牢靠，运用平安、操作便利，断流力量大（可达数千安以上）。

2.结构与工作原理

自动空气开关的三个主触点接在三相主电路中。在正常状况下，由锁键2和搭钩3组成的脱扣机构锁住，主触点1保持在接通状态。

当电路发生短路、过载或欠压等不正常状况时，脱扣器将自动脱扣而切断电路，以实现爱护作用。如图所示，一旦发生短路事故时，与主电路串联的过电流脱扣器7的线圈（图中仅画一相）就会产生很大的电磁吸力，把衔铁9吸合，推动杠杆5，从而顶开脱扣机构，使主触点分断。而当电网电压严峻下降或全部消逝时，欠压脱扣器8的线圈失电，衔铁10释放，也顶开脱扣机构使主触点分断。当过载时，由于热脱扣器的双金属片弯曲，同样将脱扣器顶开，使主触点分断。3.分类

自动空气开关的结构形式许多，常用的有万能式（框架式）和装置式（塑料外壳式）两种。万能式空气开关能实现过流、欠压等多种爱护，广泛用于工业企业、电站和变电所等。装置式空气开关结构紧凑、体积小，其导电部分全部封闭在绝缘的外壳中，故操作与使用都很平安，

广泛用于一般电气设备的过流爱护。

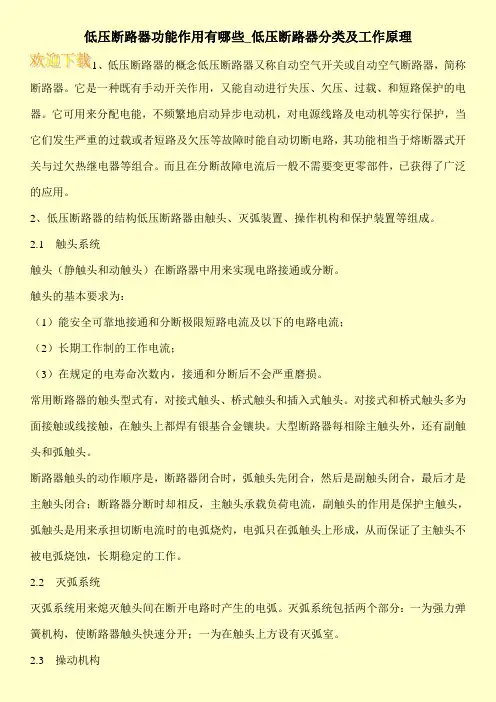

1、低压断路器的概念

低压断路器又称自动空气开关或自动空气断路器，简称断路器。它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等组合。而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。

2、低压断路器的结构

低压断路器由触头、灭弧装置、操作机构和保护装置等组成。

2.1 触头系统

触头（静触头和动触头）在断路器中用来实现电路接通或分断。

触头的基本要求为：

（1）能安全可靠地接通和分断极限短路电流及以下的电路电流；

（2）长期工作制的工作电流；

（3）在规定的电寿命次数内，接通和分断后不会严重磨损。

常用断路器的触头型式有，对接式触头、桥式触头和插入式触头。对接式和桥式触头多为面接触或线接触，在触头上都焊有银基合金镶块。大型断路器每相除主触头外，还有副触头和弧触头。

断路器触头的动作顺序是，断路器闭合时，弧触头先闭合，然后是副触头闭

合，最后才是主触头闭合；断路器分断时却相反，主触头承载负荷电流，副触头的作用是保护主触头，弧触头是用来承担切断电流时的电弧烧灼，电弧只在弧触头上形成，从而保证了主触头不被电弧烧蚀，长期稳定的工作。

2.2 灭弧系统

灭弧系统用来熄灭触头间在断开电路时产生的电弧。灭弧系统包括两个部分：一为强力弹簧机构，使断路器触头快速分开；一为在触头上方设有灭弧室。

2.3 操动机构

断路器操动机构包括传动机构和脱扣机构两大部分。

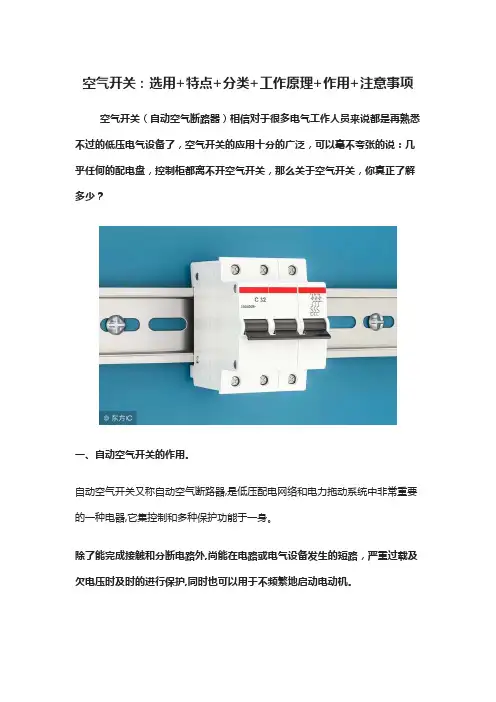

空气开关：选用+特点+分类+工作原理+作用+注意事项 空气开关（自动空气断路器）相信对于很多电气工作人员来说都是再熟悉不过的低压电气设备了，空气开关的应用十分的广泛，可以毫不夸张的说：几乎任何的配电盘，控制柜都离不开空气开关，那么关于空气开关，你真正了解多少？

一、自动空气开关的作用。

自动空气开关又称自动空气断路器,是低压配电网络和电力拖动系统中非常重要的一种电器,它集控制和多种保护功能于一身。

除了能完成接触和分断电路外,尚能在电路或电气设备发生的短路，严重过载及欠电压时及时的进行保护,同时也可以用于不频繁地启动电动机。

二、自动空气开关的特点。

自动空气开关具有操作安全，使用方便，工作可靠，安装简单，动作后 (如短路故障排除后 ) 不需要更换元件(如熔体)等优点。因此,在工业，住宅 等方面获得广泛应用。

自动空气开关具有过载和短路两种保护功能,当电路发生过载、短路、失压等故障时能自动跳闸,正常情况下可以用来不频繁的接通和断开电路以 及控制电机的启动和停止。

自动空气开关有 DW 系列 (称为框架式或万能式) 和 DZ 系列(称为塑料外壳式或装置式)两种。 DW 系列主要用作配电网络的保护开关及正常工作条件下不频繁转换电路用。 DZ 系作为配电网络的保护开关,也可作电机、照明电路的控制开关。

三、自动空气开关的工作原理。

1,空气开关机械原理。

（1）空气开关也就是断路器,在电路中作接通、分断和承载额定工作电流,并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。断路 器的动、静触头及触杆设计成平行状,利用短路产生的电动斥力使动、静触头断开,分断能力高,限流特性强。短路时,静触头周围的芳香族绝缘 物气化,起冷却灭弧作用,飞弧距离为零。断路器的灭弧室采用金属栅片结构,触头系统具有斥力限流机构,因此,断路器具有很高的分断能力和限流能力。断路器按照脱扣方式可以分为

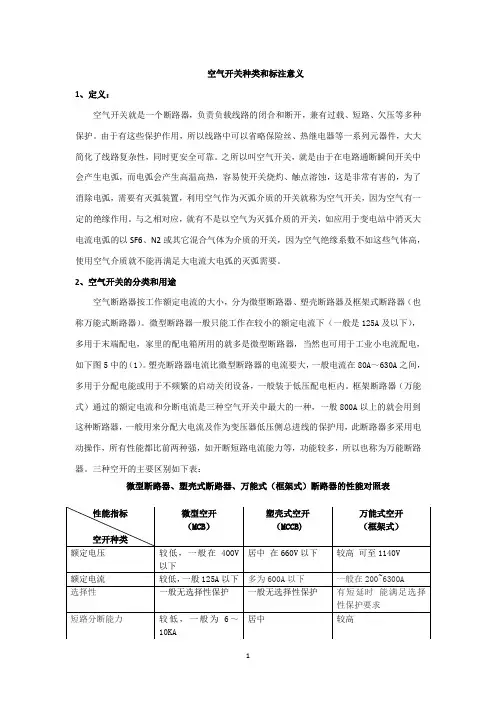

空气开关种类和标注意义

1、定义：

空气开关就是一个断路器，负责负载线路的闭合和断开，兼有过载、短路、欠压等多种保护。由于有这些保护作用，所以线路中可以省略保险丝、热继电器等一系列元器件，大大简化了线路复杂性，同时更安全可靠。之所以叫空气开关，就是由于在电路通断瞬间开关中会产生电弧，而电弧会产生高温高热，容易使开关烧灼、触点溶蚀，这是非常有害的，为了消除电弧，需要有灭弧装置，利用空气作为灭弧介质的开关就称为空气开关，因为空气有一定的绝缘作用。与之相对应，就有不是以空气为灭弧介质的开关，如应用于变电站中消灭大电流电弧的以SF6、N2或其它混合气体为介质的开关，因为空气绝缘系数不如这些气体高，使用空气介质就不能再满足大电流大电弧的灭弧需要。

2、空气开关的分类和用途

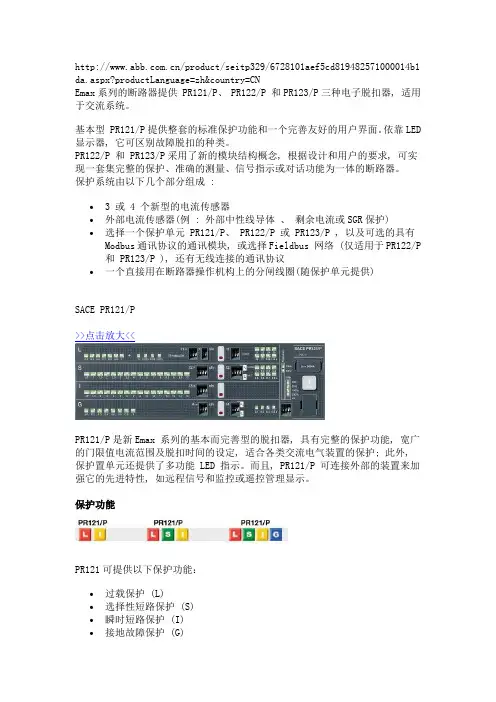

空气断路器按工作额定电流的大小，分为微型断路器、塑壳断路器及框架式断路器（也称万能式断路器）。微型断路器一般只能工作在较小的额定电流下（一般是125A及以下），多用于末端配电，家里的配电箱所用的就多是微型断路器，当然也可用于工业小电流配电，如下图5中的（1）。塑壳断路器电流比微型断路器的电流要大，一般电流在80A～630A之间，多用于分配电能或用于不频繁的启动关闭设备，一般装于低压配电柜内。框架断路器（万能式）通过的额定电流和分断电流是三种空气开关中最大的一种，一般800A以上的就会用到这种断路器，一般用来分配大电流及作为变压器低压侧总进线的保护用，此断路器多采用电动操作，所有性能都比前两种强，如开断短路电流能力等，功能较多，所以也称为万能断路器。三种空开的主要区别如下表：

断路器结构、工作及原理

低压断路器俗称自动开关或空气开关，用于低压配电电路中不频繁的通断控制。在电路发生短路、过载或欠电压等故障时能自动分断故障电路，是一种控制兼保护电器。

断路器的种类繁多，按其用途和结构特点可分为DW型框架式断路器、DZ型塑料外壳式断路器、DS型直流快速断路器和DWX型、DWZ型限流式断路器等。框架式断路器主要用作配电线路的保护开关，而塑料外壳式断路器除可用作配电线路的保护开关外，还可用作电动机、照明电路及电热电路的控制开关。

下面以塑壳断路器为例简单介绍断路器的结构、工作原理、使用与选用方法。一、断路器的结构和工作

断路器主要由3个基本部分组成，即触头、灭弧系统和各种脱扣器，包括过电流脱扣器、失压（欠电压）脱扣器、热脱扣器、分励脱扣器和自由脱扣器。

下图是断路器工作原理示意图及图形符号。断路器开关是靠操作机构手动或电动合闸的，触头闭合后，自由脱扣机构将触头锁在合闸位置上。当电路发生上述故障时，通过各自的脱扣器使自由脱扣机构动作，自动跳闸以实现保护作用。分励脱扣器则作为远距离控制分断电路之用。

过电流脱扣器用于线路的短路和过电流保护，当线路的电流大于整定的电流值时，过电流脱扣器所产生的电磁力使挂钩脱扣，动触点在弹簧的拉力下迅速断开，实现短路器的跳闸功能。

热脱扣器用于线路的过负荷保护，工作原理和热继电器相同。

失压（欠电压）脱扣器用于失压保护，如图所示，失压脱扣器的线圈直接接在电源上，处于吸合状态，断路器可以正常合闸；当停电或电压很低时，失压脱扣器的吸力小于弹簧的反力，弹簧使动铁心向上使挂钩脱扣，实现短路器的跳闸功能。分励脱扣器用于远方跳闸，当在远方按下按钮时，分励脱扣器得电产生电磁力，使其脱扣跳闸。

断路器的分类

断路器按其使用范围分为高压断路器和低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。低压断路器又称自动开关，俗称"空气开关"也是指低压断路器，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。

断路器分类

按操作方式分：有电动操作、储能操作和手动操作。

按操作方式分：有电动操作、储能操作和手动操作

按结构分：有万能式和塑壳式。

按使用类别分：有选择型和非选择型。

按灭弧介质分：有油浸式、真空式和空气式。

按动作速度分：有快速型和普通型。

按极数分：有单极、二极、三极和四极等。

按安装方式分：有插入式、固定式和抽屉式等。

空气开关型号说明及代表的意思含义

空气开关的型号代表什么意思呢，空气开关型号详解。

空气开关型号中DZ字母的含义－－“自动”的反拼音

10－－设计序号

100－－额定电流

3－－－表示极数即三相

3－－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3－－复式）0－－－有无辅助触头（0－－无辅助触头，2－－有辅助触头）

Ie=60A－－－过电流调节

要点：

1、空气开关额定电压大于等于线路额定电压

2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流

---------------------------------------------------------------

施耐德空气开关型号含义

请教一下NS400N/3P空气开关，其中的这些字母具体代表的是什么意思？

回答：

NS是类型

400是框架电流

N是分断级别

3P是极数

要根据具体的选型样本来，

这个是施耐德的，你还是查下施耐德低压电器选型

这里应该有下

这个型号不完整

NS400N/3P XXX,最后面才是断路器的额定电流.

不同的生产商所生产的产品代号是不一样的

---------------------------------------------------------------

三种空气开关上的标签

第一种：multi9

C65N

C6

第二种：DZ47-60

C20

第三种：DZ47-63

C63

请教各位上面三种空开的数字和字母的含义

回答：

施耐德包括微型断路器塑壳断路器框架断路器(智能断路器)

施耐德微型断路器代号标注方法：

举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为

一、断路器（空气开关）常识简介

断路器，又称空气开关，也称自动开关，低压断路器。原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。目前，家庭总开关常见的有闸刀开关配瓷插保险（已被淘汰）或空气开关（带漏电保护的小型断路器）。目前家庭使用DZ系列的空气开关，常见的有以下型号/规格：C16、C25、C32、C40、C60、C80、C100、C120等规格，其中C 表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W热水器要用C40的空开。

二、产品描述

◆制造厂商：施耐德电气

◆产品系列：IC65系列

◆产品类别：A=小型断路器；D=隔离开关

◆分断能力：4=4500A；N=6000A；H=10kA

◆极数

三、基本参数

◆符合标准：GB10963/IEC60898；

◆额定电压：（AC V）：230/400

◆额定电流：（A）：6-63

◆分断能力：（KA）：6

◆脱扣特性：C/D

◆极性：1P-4P

◆限流等级：3

◆机械寿命：20，000

◆接线：6～32，适用于25mm2及以下导线；40～63，适用于35mm2及以下导线；

◆获得CCC认证证书

四、主要优点

1、采用快速闭合设计和快速分断技术，提高了产品的分断能力，降低电弧对断路器触头的影响；

2、限流特性好，大大降低短路故障对系统和设备的影响，提高系统的供电连续性及电气寿命；

2、断路器与漏电保护一体化设计，最大限度地避免了误安装的风险；

3、采用条形码管理系统，可靠的条形码和防伪标签双保险系统，双重识别，双重保护。

、自动空气开关的作用自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路.严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。

二、自动空气开关的特点

自动空气开关具有操作安全.使用方便.工作可靠.安装简单.动作后（如短路故障排除后）不需要更换元件（如熔体）等优点。因此，在工业.住宅等方面获得广泛应用。

自动空气开关具有过载和短路两种保护功能，当电路发生过载、短路、失压等故障时能自动跳闸，正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。自动空气开关有DW系列（称为框架式或万能式）和DZ系列（称为塑料外壳式或装置式）两种。DW系列主要用作配电网络的保护开关及正常工作条件下不频繁转换电路用。DZ系列即可作为配电网

络的保护开关，也可作电机、照明电路的控制开关。

三、自动空气开关的工作原理

空气开关也就是断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断

路器具有很高的分断能力和

限流能力

具有复式脱扣器。反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。脱扣方式有热动、电磁和复式脱扣3

空气断路器的种类和选用如今市道上所用的断路器首要有热断路器、磁断路器、复合断路器和通地漏泄断路器(通常称为漏电开关)等几种。在挑选断路器时,不只需思考设备方位、外壳规范等方面的绑缚条件,更要思考断路器的电路特性:①额外沟通或直流电压;②单相、多相和极点数目;③适用的国家电气规范和安全处理安排规范;④短路分断才调。

1断路器的分类

1.1热断路器

热断路器选用一个与电路串联的双金属片,在过载时期电流发作的热量会使双金属片变形,然后使断路器跳闸。与熔断器比照,热断路器有在跳闸后可以从头复位的利益。一起,还可以用作被维护设备的电源接通和关断开关。

跟着温度的添加,热断路器的跳闸速度加速,并常常会在较低的电流下发作跳闸。当断路器和体系显露于同一热源时,维护电路可以盯梢设备在更高的温度下来增强配线维护的需求。假定一个热断路器设备在与被维护设备别离的环境下,则环境温度差可以由一个抵偿型热双金属片进行校对。例如,坐落飞机座舱外面的断路器是温度抵偿型的,这么其跳闸特性不会随翱翔中多见的温度不坚决而发作改动。需求进行热断路器维护的包含家用电器、交通、船只、配电

盘、医疗设备、视听设备、电源和运动器械等。

1.2磁断路器

磁断路器为大大都计划者供应了高精度和高牢靠性的本钱效益型处理计划。磁断路器的过流检查机理只对被维护电路里的电流改动做出照料,而对环境温度改动的影响不大,因而具有温度安稳性。

磁断路器没有预热时期,因而不会减缓断路器对过载的照料速度,从过载完毕到复位之前没有冷却期。可以从断路器所需的电流、跳闸点(以安培计)、推延时刻(以秒计)和浪涌处理才调4个独立的方面,对磁断路器的特性进行有关于性地调整。
