第一次实验：MultiFLEX控制卡编程实验蜂鸣器实验#include <avr/io.h>#define BEEP_ON PORTG |= _BV(PG3) #define BEEP_OFF PORTG &= ~_BV(PG3) int main(void){inti,j;PORTG = 0;DDRG = 0xff;while(1){for(i=0;i<0xFF;i++){for(j=0;j<0xFF;j++);}BEEP_ON;for(i=0;i<0xFF;i++){for(j=0;j<0xFF;j++);}BEEP_OFF;}}IO口控制实验#include "Public.h"#include "Usertask.h"void user_task(void){uint8 io_in;uint8 io_out;uint8 temp8;uint16 temp16;gpio_mode_set(0x00FF);write_gpio(0xFF00);while(1){temp16 = read_gpio();io_in = (uint8)(temp16>>8);temp8=(io_in&0x80);if(temp8==0){io_out=0x01;while(io_out){write_gpio(~((uint16)io_out));delay(5);//延时5×20MS=0.1sio_out<<=1;write_gpio(~((uint16)io_out));delay(5);}}else write_gpio(0xFF00);}}第二次实验：多自由度串联式机械手#include "Public.h"#include "Usertask.h"void user_task(void){uint8 array_rc[23]={0};//舵机控制数组长度为24，可控制12路舵机，舵机运动函数要求array_rc[偶数]为舵机目标角度值，array_rc[奇数]为舵机运动速度值array_rc[0]=90; //舵机1，中位为0度（对应数值90），目标角度+20度。

v1.0 可编辑可修改创意之星机器人说明书目录1结构套件简介 ............................................................................ .. (3)结构件概述 ............................................................................ (3)C o n n F L E X连接结构 ............................................................................ (3)不同版本 ............................................................................ . (4)使用零件3D模型 ............................................................................ . (6)2控制器及电源 ............................................................................ .. (7)M u l t i F L E X™2-A V R控制器 ............................................................................ (8)M u l t i F L E X™2-P X A270控制器 ............................................................................ (9)电池和直流电源 ............................................................................ (12)3传感器............................................................................. .. (12)传感器的信号类型及电气规范 ............................................................................ (13)“创意之星”传感器接口 ............................................................................ (14)接近传感器 ............................................................................ .. (16)测距传感器 ............................................................................ . (19)声音传感器 ............................................................................ . (24)碰撞传感器 ............................................................................ . (26)倾覆传感器 ............................................................................ . (26)温度传感器 ............................................................................ . (27)光强传感器 ............................................................................ . (27)灰度传感器 ............................................................................ (28)视觉和语音传感器 ............................................................................ (28)4执行器............................................................................. (29)C D S5516机器人舵机 ............................................................................ .. (29)C D S5401大扭矩R/C舵机 ............................................................................ .. (32)B D M C1203电机驱动模块 ............................................................................ (33)F a u l h a b e r大功率减速电机............................................................................. .. (34)5N o r t h S T A R图形化开发环境 ............................................................................ (35)安装及使用介绍 ............................................................................ . (35)使用流程图开发 ............................................................................ (39)手写代码开发 ............................................................................ . (46)调试与在线监控 ............................................................................ (47)6其它部件............................................................................. (54)U P-D e b u g g e r下载调试器 ............................................................................ .. (54)W i F i无线网卡或以太网线缆............................................................................. (55)Z i g B e e无线模组 ............................................................................ .. (56)1结构套件简介结构件概述“创意之星”是一种模块化机器人组件，其特点是组成机器人的各种零件都是通用、可重组的，各个零件之间有统一的连接方式，零件之间可以自由组合，从而构建出各种各样的机器人构型。

一、“创意之星机器人套件”课程体系介绍以“创意之星模块化机器人套件”为依托。

展开相关实验教学。

1.1 一般性实验以机器人形态为载体，激发学习兴趣和动手参与能力。

1.2.基础课程、专业课程实验教学课程体系参考实训室可以为工科专业的很大一部分课程提供实验环境。

1、在开始理论教学之前，先展示有趣味、有吸引力的机器人构型，比如机器狗、六足爬虫、巡线小车等。

这个过程让学生明白此门课程的实际运用价值，了解实际运用方式，调动学生学习积极性。

2、开课的过程，穿插合适的实验课程，阶段性的进行知识巩固和加深。

3、在课程末期，以实验为重要的成绩考核方式，通过实际动手操作来考核学生的实际掌握程度。

综合实验搭建一个四轮小车，在单片机控制器上接入IO传感器、AD传感器、指示灯等，做一个自主避障小车。

综合检查各种传感器的掌握和运用能力。

8单片机原理课程设计综合电子系统设计设计擂台赛机器人以综合性的机器人项目，验证学生C语言、单片机、自动控制等等学科的知识掌握程度。

考察学生解决实际工程问题的能力和思路。

设计爬楼梯机器人设计工业AGV自主导引机器人其它实验内容1.3.以实践为核心的项目式教学模式项目式教学法将传统课程中的系统、完整的知识体系转化为若干个“教学项目”，围绕着这些项目来组织教学，使学生参与项目完成的全过程来进行学习。

项目式教学强调以教案为重点过渡到以完成项目为重点，其主要特点在于避开传统的学科体系教学知识的完整性和系统性。

始终围绕着项目是否能够完成而进行，对知识结构的要求本着“够用”的原则，重点在于培养学生的动手的能力、独立获取信息的能力和自主构建知识的能力。

项目式教学模式面向工程项目、面向真实应用，注重实践能力、团队能力的培养，将培养优秀设计师、工程师的思想贯穿整个课程体系和教学过程。

在课程设置上体现了电子、信息、计算机、系统软硬件设计、单片机、嵌入式系统等方面的知识运用，使学生能够融会贯通本科所学知识，同时具有较强的实践能力与工程应用能力。

创意之星说明书创意之星说明书第一章: 产品概述1.1 产品介绍1.2 主要特点1.3 技术规格第二章: 安全须知2.1 使用前的准备2.2 电源和电池使用注意事项2.3 使用环境要求2.4 使用过程中的安全注意事项第三章: 快速开始3.1 组装和拆卸3.2 电源连接和开关机3.3 连接方式或电脑3.4 软件和安装第四章: 产品功能详解4.1 运动功能4.2 语音交互功能4.3 视觉识别功能4.4 玩耍互动功能4.5 编程控制功能第五章: 常见问题解答5.1 如何进行故障排除5.2 常见问题及解决办法第六章: 附件6.1 配送清单6.2 附件列表法律名词及注释：1：版权法：保护原创作品的法律法规，防止他人擅自复制、修改或传播作品。

2：商标法：保护商标的法律法规，防止他人擅自使用相同或相似的商标进行商业活动。

3：专利法：保护发明创造的法律法规，防止他人擅自利用发明创造进行生产和销售。

4：侵权：侵犯他人权益的行为，包括侵犯知识产权、商业秘密等。

本文档涉及附件：1：使用手册（附件1）2：编程教程（附件2）3：电池充电器（附件3）本文所涉及的法律名词及注释：1：版权法：保护原创作品的法律法规，防止他人擅自复制、修改或传播作品。

2：商标法：保护商标的法律法规，防止他人擅自使用相同或相似的商标进行商业活动。

3：专利法：保护发明创造的法律法规，防止他人擅自利用发明创造进行生产和销售。

4：侵权：侵犯他人权益的行为，包括侵犯知识产权、商业秘密等。

创意之星机器人套件适用领域■作为大学工科学生的创新实训课程教具和实验器材。

■作为大学工科学生的课程设计或者毕业设计平台。

■作为机器人研究者用于验证理论算法、验证学术论文的快速原型。

■作为机器人研究者用于开发新机器人之前搭建理论样机，验证原理和可行性的快速原型。

■作为机器人发烧友用于创作机器人的模块化机器人套件。

■作为大学生参加校内、省级、全国机器人比赛的实训平台。

【创意之星的定义：教具、实验器材、快速原型、模块化套件、比赛平台】UP-InnoSTAR™创意之星™机器人套件是一套用于高等工程创新实践教育的模块化机器人套件。

是一套数百个基本“积木”单元的组合套件包。

用这些“积木”可以搭建出各种发挥想象力的机器人，并可为自己搭建出的机器人编程。

几十种、数百个精密高强度ABS材质的结构零件包括轮子、杆件、法兰、L形、U形零件等多个结构件，提供了强大的结构扩展创意空间，可以任意组装；提供了10多个不同原理、功能各异的传感器，以及十多个数字舵机（电机）用作执行器可作为机器人关节动力或者轮子、履带的动力；这些部件通过一块功能强大的MultiFLEX2控制卡连接起来，开发环境流程图与C语言混合编程支持Microsoft VPL，源代码和电路图开放，提供全部组件的三维实体模型（IGES格式），可用于PRO/E等软件搭建机器人3D虚拟样机，或用于3D CAD、CAM课程、以及模具设计课程教学实例。

配有《构型搭建指南》和《机器人编程实验指导书》、数据手册等文档，并提供所有构件的3D模型，以及20多种典型构型的装配体3D模型，便于学习，并可用于搭建虚拟样机；可以根据提供的技术资料搭建3D虚拟样机、开发自己的机器人控制卡、传感器等等，经由模仿，走向自主创新！● NorthSTAR集成开发环境支持流程图编程,无需编写代码即可开发机器人程序。

流程图和Ansi C混合编程，完整支持数组、位操作、指针、结构体等特性。

同时支持流程图中自定义函数和自定义代码，流程图编程也能拥有手工编程的灵活性！●流程图产生的程序为编译执行。

模块化机器人实验指导书目录实验1机器人的机械系统及单模块运动 (3)实验2 机器人示教编程与再现控制 (8)实验3 机器人的搬运装配实验 (10)实验4 机器人链接库VC编程实验 (12)附录A MAC-3003SSI2运动函数列表 (15)附录B S6S1机器人动态连接库 (18)实验1 机器人的机械系统及单模块运动1.1实验目的1、了解机器人机械系统的组成；2、了解机器人机械系统各部分的原理及作用；3、掌握机器人单模块运动的方法。

1.2实验设备1、模块化机器人一台；2、模块化机器人控制柜一台。

1.3设备介绍本课程所使用的机器人为6自由度模块化可拆卸串联机器人，整体组合后其轴线相互平行或垂直，能够在空间内进行定位，采用伺服电机和步进电机混合驱动，它是一个多输入多输出的动力学复杂系统。

整个系统包括机器人1台、控制柜1台、实验附件1套（包括轴、套）和机器人控制软件1套。

机器人采用模块组合式串联开链结构，即机器人各连杆由旋转关节模块或移动关节模块组合串联连接，如图1-1所示。

各关节轴线相互平行或垂直。

连杆的一端装在固定的支座上（底座），另一端处于自由状态，可安装各种工具以实现机器人作业。

关节的作用是使相互联接的两个连杆产生相对运动。

各模块的传动采用可视化结构，由锥齿轮、同步齿型带和谐波减速器等多种传动结构配合实现。

机器人各模块采用步进电机驱动（模块2采用伺服电机驱动），并通过Windows环境下的软件编程对机器人控制，使机器人任意组合成2～6自由度机器人后能够在工作空间内任意位置精确定位。

图1-1 机器人结构机器人技术参数如表1-1所示。

表1-1 机器人技术参数机器人各模块机械系统主要由以下几大部分组成：原动部件、传动部件、执行部件。

基本机械结构连接方式为原动部件→传动部件→执行部件。

原动部件包括步进电机和伺服电机两大类，模块2采用伺服电机驱动方式，模块1、3、4、5、6采用步进电机驱动方式。

本机器人中采用了同步齿型带传动、谐波减速传动、行星减速传动、锥齿轮传动、涡轮蜗杆等传动方式。

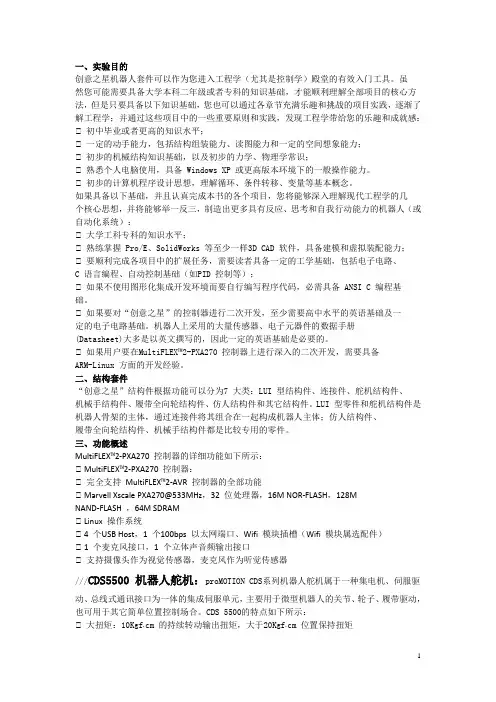

一、实验目的创意之星机器人套件可以作为您进入工程学（尤其是控制学）殿堂的有效入门工具。

虽然您可能需要具备大学本科二年级或者专科的知识基础，才能顺利理解全部项目的核心方法，但是只要具备以下知识基础，您也可以通过各章节充满乐趣和挑战的项目实践，逐渐了解工程学；并通过这些项目中的一些重要原则和实践，发现工程学带给您的乐趣和成就感：初中毕业或者更高的知识水平；一定的动手能力，包括结构组装能力、读图能力和一定的空间想象能力；初步的机械结构知识基础，以及初步的力学、物理学常识；熟悉个人电脑使用，具备 Windows XP 或更高版本环境下的一般操作能力。

初步的计算机程序设计思想，理解循环、条件转移、变量等基本概念。

如果具备以下基础，并且认真完成本书的各个项目，您将能够深入理解现代工程学的几个核心思想，并将能够举一反三，制造出更多具有反应、思考和自我行动能力的机器人（或自动化系统）：大学工科专科的知识水平；熟练掌握 Pro/E、SolidWorks 等至少一样3D CAD 软件，具备建模和虚拟装配能力；要顺利完成各项目中的扩展任务，需要读者具备一定的工学基础，包括电子电路、C 语言编程、自动控制基础（如PID 控制等）；如果不使用图形化集成开发环境而要自行编写程序代码，必需具备 ANSI C 编程基础。

如果要对“创意之星”的控制器进行二次开发，至少需要高中水平的英语基础及一定的电子电路基础。

机器人上采用的大量传感器、电子元器件的数据手册(Datasheet)大多是以英文撰写的，因此一定的英语基础是必要的。

如果用户要在MultiFLEX™2-PXA270 控制器上进行深入的二次开发，需要具备ARM-Linux 方面的开发经验。

二、结构套件“创意之星”结构件根据功能可以分为7 大类：LUI 型结构件、连接件、舵机结构件、机械手结构件、履带全向轮结构件、仿人结构件和其它结构件。

LUI 型零件和舵机结构件是机器人骨架的主体，通过连接件将其组合在一起构成机器人主体；仿人结构件、履带全向轮结构件、机械手结构件都是比较专用的零件。

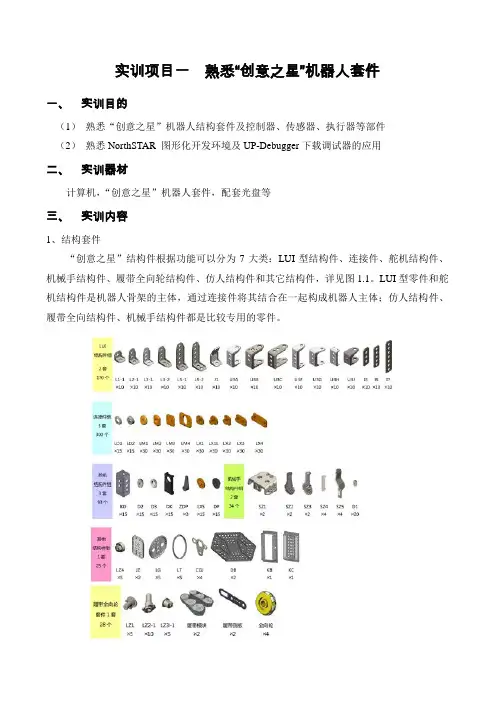

实训项目一熟悉“创意之星”机器人套件一、实训目的（1）熟悉“创意之星”机器人结构套件及控制器、传感器、执行器等部件（2）熟悉NorthSTAR 图形化开发环境及UP-Debugger下载调试器的应用二、实训器材计算机，“创意之星”机器人套件，配套光盘等三、实训内容1、结构套件“创意之星”结构件根据功能可以分为7大类：LUI型结构件、连接件、舵机结构件、机械手结构件、履带全向轮结构件、仿人结构件和其它结构件，详见图1.1。

LUI型零件和舵机结构件是机器人骨架的主体，通过连接件将其结合在一起构成机器人主体；仿人结构件、履带全向结构件、机械手结构件都是比较专用的零件。

图1.1 “创意之星”零件汇总2、控制器及电源1）MultiFLEX TM2-A VR控制器MultiFLEX TM2-A VR控制器的处理器是ATMEL公司出品的A VR系列ATmega128单片机。

MultiFLEX TM2-A VR控制器功能高度集成，具有众多IO、AD接口，能够控制R/C舵机、机器人舵机，具有RS-232接口和RS-422总线接口，能够胜任常规机器人控制。

对照图示1.2，MultiFLEX TM2-A VR控制器功能如下所示：ATmega128@16MHz8个机器人舵机接口，完全兼容Robotis Dynamixel AX12+8个R/C舵机接口12个TTL电平的双向I/O口，GND/SIG/VCC三线制8个AD转接器接口(0-5V)2个RS-422总线接口（可连接1-127个422设备）1个无源蜂鸣器通过RS-232与上位机通讯，可选无线通讯模组使用USB接口的A VR-ISP下载调试器图1.2 MultiFLEX TM2-A VR控制器功能示意图MultiFLEX TM2-A VR控制器的电气规范如下表所示：表1.1 MultiFLEX TM2-A VR控制器的电气规范2） 直流稳压电源“创意之星”配置了一个直流稳压电源，电源的输出为8V/5A ，峰值电流可达8A 。

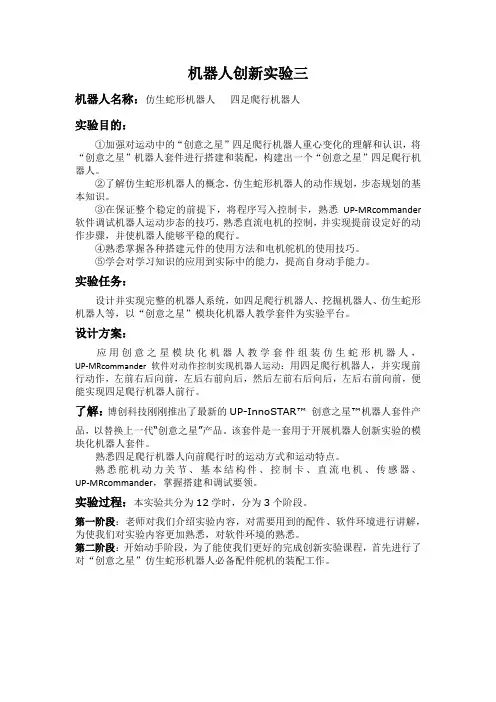

机器人创新实验三机器人名称：仿生蛇形机器人四足爬行机器人实验目的：①加强对运动中的“创意之星”四足爬行机器人重心变化的理解和认识，将“创意之星”机器人套件进行搭建和装配，构建出一个“创意之星”四足爬行机器人。
