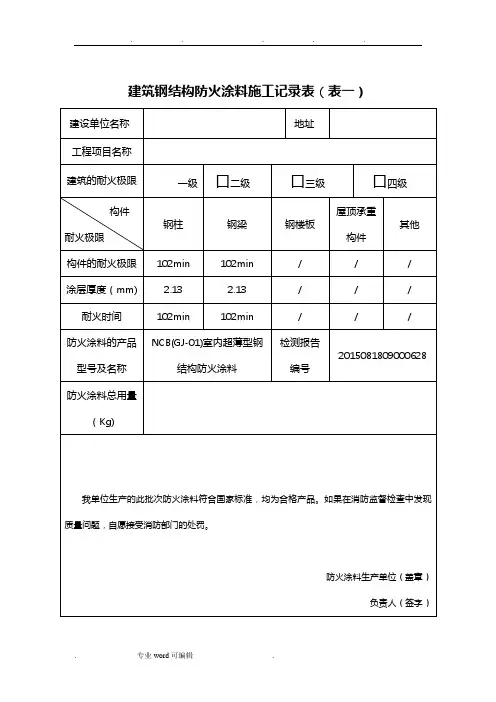

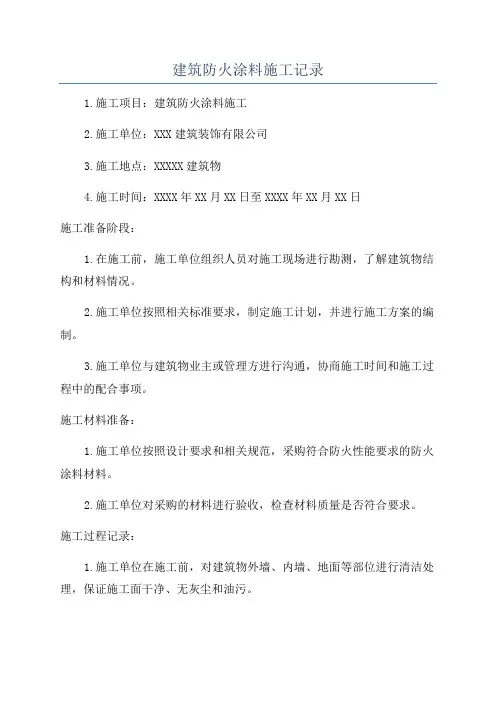

建筑防火涂料施工记录表（表一）
建筑防火涂料施工记录表（表二）

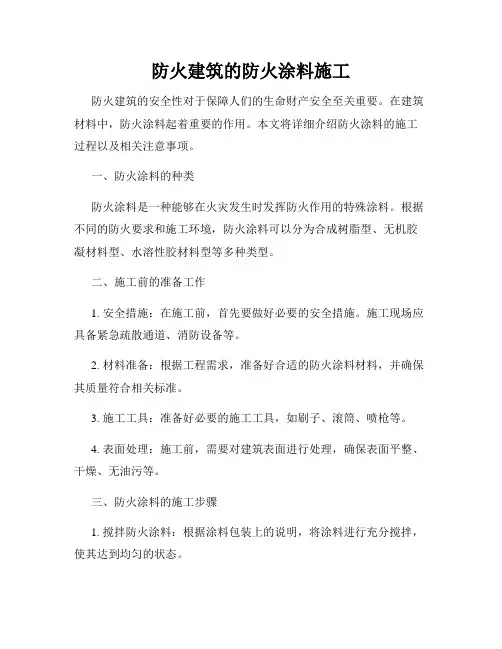

防火涂料施工工艺流程防火涂料施工规范要求您知道防火涂料怎么施工吗？防火涂料的涂装应针对不同的被保护物和不同的防火涂料应该采用适宜的涂装方法和设备，以获得最佳的涂膜质量。所以要根据基材的不同选用不同的涂料和施工工艺，方能获得最佳的效果。以下买购网小编为您介绍防火涂料施工工艺流程以及防火涂料施工规范要求。 一、防火涂料施工工艺流程 1、钢结构涂刷防火涂料前，应对钢架表面除锈做防腐处理。建议使用环氧
富锌防腐底漆，环氧防腐底漆也可以。防腐底漆必须实干后，才能进行防火涂料的施工。 2、施工前应充分搅拌WGNCB-02防火涂料，待均匀后方可施工使用。 3、施工第一遍厚度为0.10-0.15mm 为宜，表干后进行第二次施工，涂层厚度以0.15-0.20mm为宜，以后各遍施工，涂层厚度应控制在0.20mm左右，不超过0.30mm，直至达到规定厚度，每次施工时间间隔以涂层不沾手为准（一般在18-24小时左右），施工环境温度为0-40℃，基材温度为5-45℃，空气相对湿度不大于90%。保持施工现场空气流通，风速不大于5m/s，室外作业或施工构件表面结露时不宜施工。 4、施工以刷涂为主，也可以喷涂，但材料会浪费15-30%。
二、防火涂料施工安全、环保管理 1.要求混配好的浆液熟化15-25分钟后再施工,以保证浆料达到最佳施工粘度。 2.要求按施工能力确定配制涂料量,可随用随配。配制好的涂料应在120分钟内用完,凝固后不能再用。 3.建议第一遍施工采用喷涂施工方法,涂层厚度不大于5毫米,第二遍开始可喷涂或抹涂,涂层厚度每遍以不超过10毫米为宜,每遍间隔时间为24小时，直至达到设计厚度不低于13.3毫米。 4.要求施工现场环境温度5-38℃，相对湿度不大于85%。理化性能检验养护期28天，耐火性能检验养护期40天。
防火涂料施工组织 设计
施工组织设计 一、施工方案 A ： 施工组织网图 B ：劳动力安排 拟选派12人组成施工队伍，具体配置如下：
项目部 1人 刷涂工：7人 架子工： 2人 电工： 1人 供应组： 1人 C：施工机具及检测仪器的配备 施工机具及检测仪器的配备表 二、防火保护施工进度计划
为保证本工程能高质、高效的完工，我方据现场了解的情况特制定本施工进度，施工队伍将根据工程的具体情况与屋面施工单位、土建施工单位制定出详细的施工进度。 根据本项工程的涂刷大约面积约29000 m2及我方的劳动力安排概算从现场涂刷到完成整个工程须 30 天的时间。但如果需加快进度时，我方将增加劳动力安排来保证按时完工。 三、防火涂料的施工工艺 1、施工工艺 （1）施工前的准备 A：对施工的涂料进行复检。检查其产品型号、出厂检验单、合格证、质量保证期以及现场抽样化验，并把复验的资料数据存档备案； B：施工前应在钢结构安装就位，表面进行了防锈、除锈处理，并验收之后进行； C：第一层超薄型防火涂料施工应在清扫钢结构表面，经目测及触摸检查，表面干燥无灰尘、杂物的情况下进行施工；
D：涂料启封，搅拌均匀，如觉太稠，可略加配套稀料稀释，质检员现场检查合格后才能开启施工；双组分装的的涂料应现场调配，单组分装的涂料也应充分搅拌； E：施工现场应在通风良好的环境条件下进行。 （2）涂料施工 A：由熟练工人先刷第一遍，第一遍厚度越薄越好，控制在0.3mm 内； B：第一遍以后，每遍涂刷厚度0.3mm左右，直至所需厚度（达到2.0小时的耐火极限，需涂刷6—7遍；达到3小时的耐火极限，需涂刷7—8遍，）； C：每遍涂刷前，均由质检员认可表干程度后，才能再涂刷下一遍，表干时间2小时，施工人员配备测量器具，随时检测涂层厚度； D：为了防止污染已涂刷过的部分和其它工种工作面，涂刷后，应采用遮蔽措施，如用塑料薄膜或彩条布等； （3）施工完毕后工作 A：施工工具用200#溶剂清洗干净，放还到规定的位置；
目录 第一章编制依据 (2) 第二章工程概况 (2) 第三章防火涂料选型 (4) 第四章施工准备 (5) 第五章施工安排 (6) 第六章主要施工方法及技术要求 (7) 第七章防火涂料的施工检验 (11) 第八章质量控制 (11) 第九章防火涂料施工质量的技术保障措施 (12) 第十章HSE保证措施 (13) 第十一章安全施工管理措施 (14) 第十二章施工现场文明施工管理 (15)
第一章编制依据 1.1 钢结构防火涂料施工文件编制计划 本项目的技术要求、招标文件、施工范围、钢结构设计说明等。 生产厂家的防火涂料施工工艺，施工单位的施工工艺。 1.2编制说明 本方案适用于该防火涂料工程钢结构防火保护层施工。本方案主要针对施工资源配置、施工技术、质量保证体系及质量保证措施、安全保证体系及安全保证措施、文明施工等施工过程进行部署、控制及指导。 1.3主要参照技术标准及规程规范 第二章工程概况 2.1工程概况 气化钢结构框架总高度90米，其中37.7米以下为砼框架，钢结构防火部分暂估吨位3420吨；渣水钢结构框架总高度19.5米，钢结构防火部分暂估吨位691吨；气化管廊长度337米，高度16米，钢结构防火部分暂估吨位110 吨。 2.2技术要求及各部位技术参数 2.2.1根据图纸技术要求，气化工段钢结构防火各部位钢构件耐火极限如下：2.2.1.1 框架结构：
2.2.1.2 2#、4#楼梯间及电梯间： 2.2.1.3 1#、3#楼梯： 2.2.2根据图纸技术要求，渣水工段钢结构防火各部位钢构件耐火极限如下：2.2.2.1 框架结构：
2.2.2.2 2#楼梯： 2.2.3根据图纸技术要求，气化界区内管廊钢结构防火各部位钢构件耐火极限如下： 第三章防火涂料选型 1、材料选型 拟定于本工程所采用的是（WH）型标准室外厚型和（NB）型标准薄型两种钢结构防火涂料。 2、根据对本工程情况了解，工程施工可分三个阶段施工。 第一阶段：现场产品保护及外围防护措施施工。 第二阶段:钢柱、钢梁、楼板、框架支撑、设备梁及支撑梁涂料供应及涂装，施工周期为日历日40天。 第三阶段：废料清理及污染清理。 以上各阶段的施工，需采用不同施工措施，可交叉施工作业，互不干涉施工进度施工措施保障工日不包含在有效工期内。 第二阶段钢柱施工为工程难点，采用移动脚手架、操作平台和室外吊篮施工作业。 3、应避免冬季施工，施工温度小于5摄氏度以下停止施工作业，如必须继续施
涂料基础知识与技术应用手册 导读索引目录 第一章：涂料基础知识.................................................................................................................. - 1 - 第一节：涂料的概念.............................................................................................................. - 1 - 第二节：涂料的分类.............................................................................................................. - 2 - 第三节：常用装修木器漆介绍.............................................................................................. - 3 - 第二章：家庭装修常见工艺.......................................................................................................... - 9 - 第一节：整体涂装施工流程.................................................................................................. - 9 - 第二节：油性漆涂装工艺流程.............................................................................................. - 9 - 第三章：产品施工和使用中的注意事项.................................................................................... - 12 - 第一节：产品施工过程注意事项........................................................................................ - 12 - 第二节：产品使用注意事项................................................................................................ - 13 - 第四章：产品施工技巧................................................................................................................ - 15 - 第五章：木器油漆常见病态及解决方法.................................................................................... - 16 - 第六章：乳胶漆部分 ................................................................................................................... - 25 - 第一节：水性涂料与乳胶漆................................................................................................ - 25 - 第二节：乳胶漆涂装工艺流程............................................................................................ - 26 - 第三节：乳胶漆施工的基材处理........................................................................................ - 27 - 第四节：乳胶漆的涂装体系................................................................................................ - 28 - 第五节：涂装技巧及涂装方法............................................................................................ - 32 - 第六节：乳胶漆漆病处理.................................................................................................... - 34 - 第七章：涂料性能测试................................................................................................................ - 45 -
施工组织设计 一、施工方案 A：施工组织网图 B：劳动力安排 拟选派12人组成施工队伍，具体配置如下：项目部 1人 刷涂工：7人 架子工： 2人 电工： 1人 供应组： 1人 C：施工机具及检测仪器的配备
施工机具及检测仪器的配备表 二、防火保护施工进度计划 为保证本工程能高质、高效的完工，我方据现场了解的情况特制定本施工进度，施工队伍将根据工程的具体情况与屋面施工单位、土建施工单位制定出详细的施工进度。 根据本项工程的涂刷大约面积约29000 m2及我方的劳动力安排概算从现场涂刷到完成整个工程须 30 天的时间。但如果需加快进度时，我方将增加劳动力安排来保证按时完工。 三、防火涂料的施工工艺 1、施工工艺 （1）施工前的准备 A：对施工的涂料进行复检。检查其产品型号、出厂检验单、合格证、质量保证期以及现场抽样化验，并把复验的资料数据存档备案；
B：施工前应在钢结构安装就位，表面进行了防锈、除锈处理，并验收之后进行； C：第一层超薄型防火涂料施工应在清扫钢结构表面，经目测及触摸检查，表面干燥无灰尘、杂物的情况下进行施工； D：涂料启封，搅拌均匀，如觉太稠，可略加配套稀料稀释，质检员现场检查合格后才能开启施工；双组分装的的涂料应现场调配，单组分装的涂料也应充分搅拌； E：施工现场应在通风良好的环境条件下进行。 （2）涂料施工 A：由熟练工人先刷第一遍，第一遍厚度越薄越好，控制在0.3mm 内； B：第一遍以后，每遍涂刷厚度0.3mm左右，直至所需厚度（达到小时的耐火极限，需涂刷6—7遍；达到3小时的耐火极限，需涂刷7—8遍，）； C：每遍涂刷前，均由质检员认可表干程度后，才能再涂刷下一遍，表干时间2小时，施工人员配备测量器具，随时检测涂层厚度； D：为了防止污染已涂刷过的部分和其它工种工作面，涂刷后，应采用遮蔽措施，如用塑料薄膜或彩条布等； （3）施工完毕后工作 A：施工工具用200#溶剂清洗干净，放还到规定的位置； B：每桶涂料应一次性用完，若未用完的涂料，应严密封存，以备再用； C：每日工作完，现场剩余的涂料，应入库保存，仓管员作好记录； D：清扫现场。 2、突发事件及自然因素的对应及处置突发事件及自然因素的对应及处置表
钢结构防火涂料工程 施 工 方 案 编制： 审核： 审批： ：厦门安隆达消防材料有限公司施工单位 七年一月四日二00
编制日期： 一、工程概况：、工程名称：正新海燕轮胎有限公司硫化及模具存放车间二期工程1工程地址：厦门海沧新阳工业区、2． 3、结构类型: “H”型钢结构 4、防火披覆面积：约12000平方米1.5h2.0h.钢梯3.0h.单层钢柱2.5h.钢梁 5、耐火极限要求：多层钢柱30涂料工期要求：有效工作日天 6、 防火涂料颜色：白色7、：二、施工工艺防火涂料施工（流程）工艺防火涂料工程主要采用辊涂施工、局部采用刷涂方式施工；基层防锈处理复检；（1） 基层防锈表面除污去杂处理；）（2 做好防污措施及脚手架的搭建等准备工作；（3） 做好安全、技术交底工作；（4）开始施工，并做好分遍成活质量控制及检验工作；（5）（6）做好施工记录及资料整理工作；工程交验。7）（查检查检检查检查 ……N道涂料第二道涂料 基层除污第第一道涂料 检查检查自检最 后一道修补涂料交工验收 施工过程监视测量 施工过程安全保证控制：安全措施、安全教育；1、首遍涂层厚度基材构件表面清除油污、灰尘、泥沙等污垢；2、施工过程质量保证控制：12 4 表面外观控制控制、分遍成活厚度控制；3涂层设计厚度控制；。施工过程工期保证控制:施工人员数量调配3、 三、项目管理机构 施工考核：朱世通 项目经理：范宏 质量、安全员：李日高 人员管理、进度：任加明
项目总负责：朱世通 项目经理：范宏 质量、安全技术加明施工队长：任 甲班乙班丙班丁班 谢海波王天军谢成高聂井乾 四、防火涂料施工 防火涂料施工准备： 、施工安全、技术交底，后勤保障完善；1． 商标、2、材料进场：施工前一般应对包装好的涂料进行基本性能检查，主要是核对涂料名称、批号、合格证、包装的完整性和出厂日期。了解需要的涂装前处理方法，干燥方式及表干时间，准备好配套使用的稀释剂。大面积开始施工前应进行小面积试涂，以确定颜色及经验的施工工艺涂料充分搅拌均匀，防火涂料因所含固含量较大，因而容易出现沉淀，所以在施工前应用参数。手电钻夹搅拌棒充分搅拌均匀。由于防火涂料存在生产批次，生产日期等不同，因而涂料粘度存在微小差异，因而有可能需要合适的稀释剂加入到涂料中，调配涂料的施工粘度，使用喷涂或滚涂时，涂料的粘度比刷涂低些，具体视实际情况而定。稀释剂的添加量不得超过总量的5%。防火涂料施工过程及要求： 1、必须在钢构件安装完毕并经防锈验收合格后方能进行防火涂料施工。施工前将钢结构表面的杂物清除干净，在验收合格后进行第一遍涂料的涂装。每遍涂料涂装2、 ，本工程涂料采用滚、刷涂式涂装法，涂装时不能有流淌、龟裂、脱粉厚度不宜大于0.35mm等病态出现，上层涂装干燥（至少4小时）并经自检合格方能进行下一道涂料的涂装。施工时，涂料应充分搅拌均匀。若太稠，可加入专用溶剂加以稀释。3、 可根据需要搭建牢固可。在施工过程中，2.5h.3.0h.单层钢柱钢梁2.0h.钢梯1.5h4、多层钢柱、雨天或构件表面结露时，不得施，风速大于5m/s靠的可移动的平台。当相对湿度大于90%工。小时，则不影响2、5涂料施工过程中若遇雨淋的处置方法：刚施工的涂层连续雨淋时间如小于小12涂层质量，长时间雨淋则需要铲除；如施工的涂层6小时后遇雨，连续雨淋时间如小于时则不影响涂层质量；遇雨淋的涂层再施工时应自检表面质量，并等构件或涂层表面干燥后施工。正常情况下施工达到厚度的涂层应协调及时盖上屋面板。严禁漏涂，对不需要涂刷的部位应加以
防火涂料四种施工方法要点 防火涂料四种施工方法：刮涂法、辊涂法、刷涂法、喷涂法。 刮涂法：使用金属或非金属刮刀，如硬胶皮片、玻璃钢刮刀、牛角刮刀等用手工涂刮，用于涂刮各种厚浆型防火涂料和腻子。 刮涂法施工要点： （1）刮涂前，应将被涂物表面上的灰尘、水分、油污及其他赃物等清理干净，厚涂底漆脱落或有锈蚀时，应重新进行表面处理，被涂底漆，待其干燥后才能进行刮涂操作。 （2）选用刮刀时，应综合考虑被涂表面形状、尺寸大小及刮涂要求等因素，当选用刃口宽的刮刀刮涂大面积表面时，两手操作用力要均衡。 （3）刮涂应遵循“先上后下，先左后右，先平面后棱角”的顺序。 （4）刮涂腻子每道腻子层不能太厚（厚度一般控制在0.3～0.5mm），应密实、不漏刷，不能有气泡，上下腻子层干结后方可涂刷下道腻子层，注意及时清理不应刮涂腻子的部位，以免干结后不易清理。 （5）刮涂过程中，若刮刀不慎损坏，应及时修整，使其刃口保持平直。刮刀使用后，应及时清理并擦洗干净，钢制刮刀应涂油保存，塑料、牛角刮刀应平放夹紧保管，以免锈蚀和变形。 （6）腻子盘（调制盘、托盘）使用后，应及时清理其上残存腻子，并擦洗干净，注意保持盘底的平整、光滑、妥善保管，防止锈蚀。 涂漆辊进行是以转辊作涂料的载体，涂料在涂漆辊表面形成一定厚度的湿膜，然后借助涂漆辊在转动过程与被涂物接触，将涂料涂覆在被涂物表面。宝生防火涂料厂建议辊涂法一般适用于墙壁施工。 辊涂法：辊涂的方法主要有以下两种： ①手工辊涂，多用于建筑物墙壁涂饰和船舶工业大面积涂装。 ②机械辊涂，由蘸漆辊、挤压辊和涂漆辊组成。蘸漆辊把漆液从漆槽中蘸起，多余的漆液，被挤压辊刮下，然后将漆液转移到涂漆辊上，将漆涂于工件表面。 刷涂法：刷涂防火涂料时，施工前，先将涂料搅拌均匀，如有要求，使用配套稀释剂将涂料调整到适合于涂刷的黏度（一般35-85s）。 刷涂要点：刷涂操作时，先用刷子蘸少许涂料，然后按照从上向下，从左向右，从里向外的顺序刷涂。 最后还需要轻轻修饰边缘和棱角，使涂料在被涂装面上形成薄而均匀的涂抹。操作的要点是刷子蘸涂料要少，要勤蘸，刷涂时保持涂膜不流挂、无皱纹、涂装面无漏刷等。一般情况下，该种方法不会出现过多的损耗，因此，比较适合工程
一、防火涂料简介 1、防火涂料的定义：防火涂料是指涂装在物体表面，在火灾发生时，可阻止 火势传播或隔离火源，延长基材着火时间或增加绝热性能以推迟结构破坏时间的一类涂料。 2、防火涂料的分类： 用途和使用对象：钢结构、饰面型、电缆等 防火机理：隔热型、膨胀型和非膨胀型等 材料形态：水性、溶剂型和粉末型 涂层厚度：厚型、薄型和超薄型 应用环境：室内和室外。 3、防火涂料的发展情况： A、20世纪20年代,以硅酸盐水玻璃为黏结剂的无机防火涂料。 B、40年代末期，有机膨胀型防火涂料。(国外工业发达国家) C、20世纪50年代后期,我国出现以硅酸盐水玻璃为黏结剂的无机防火涂料， 70年代初期，出现过氯乙烯、氯化橡胶防火漆。 D、70年代后期，有机膨胀型防火涂料，最早出现的是B60—1丙烯酸膨胀防火涂料和A60—1改性氨基膨胀防火涂料。 E、87年推出第一代钢结构防火涂料——厚涂型LG隔热防火涂料和薄涂型LB膨胀防火涂料，九十年代初，第二代钢结构防火涂料，SWB室外薄型膨胀防火涂料和SWH室外厚型隔热防火涂料。 F、九十年代中期，新品种——超薄膨胀型防火涂料。
钢结构防火涂料及其应用 定义：涂覆在建筑物及构筑物的钢结构表面，能形成耐火隔热保护层以提高钢结构耐火极限的一类防火涂料。 分类： 使用场所：A、室内钢结构防火涂料：用于建筑物室内或隐蔽工程的钢结构表面； B、室外钢结构防火涂料：用于建筑物室外或露天工程的钢结构表面。使用厚度：A、超薄型钢结构防火涂料：涂层厚度小于或等于3mm; B、薄型钢结构防火涂料：涂层厚度大于3mm且小于或等于7mm; C、厚型钢结构防火涂料：涂层厚度大于7mm且小于或等于45mm. 命名：以汉语拼音字母的缩写作为代号，N和W分别代表室内和室外，CB、B和H分别代表超薄型、薄型和厚型三类，各类涂料名称与代号对应 关系如下： 室内超薄型钢结构防火涂料——NCB 室外超薄型钢结构防火涂料——WCB 室内薄型钢结构防火涂料——NB 室外薄型钢结构防火涂料——WB 室内厚型钢结构防火涂料——NH 室外厚型钢结构防火涂料——WH 为什么要使用钢结构防火涂料？ 1、钢结构在温度升到临界温度540℃时，将会失去支撑能力。 2、在纵向和横向的压力下，钢结构扭曲变形，垮塌毁坏。 3、随着强度的逐步丧失，建筑物倒塌。 我厂钢结构防火涂料简介 DY-03(NH)厚质钢结构防火涂料
钢结构防火涂料的施工规范 第一节一般规定 第３．１．１条钢结构防火喷涂保护应由经过培训合格的专业施工队施工。施工中的安全技术和劳动保护等要求，应按国家现行有关规定执行。 第３．１．２条当钢结构安装就位，与其相连的吊杆、马道、管架及其他相关连的构件安装完毕，并经验收合格后，方可进行防火涂料施工。 第３．１．３条施工前，钢结构表面应除锈，并根据使用要求确定防锈处理。除锈和防锈处理应符合现行《钢结构工程施工与验收规范》中有关规定。 第３．１．４条钢结构表面的杂物应清除干净，其连接处的缝隙应用防火涂料或其他防火材料填补堵平后方可施工。 第３．１．５条施工防火涂料应在室内装修之前和不被后继工程所损坏的条件下进行。施工时，对不需作防火保护的部位和其他物件应进行遮蔽保护，刚施工的涂层，应防止脏液污染和机械撞击。 第３．１．６条施工过程中和涂层干燥固化前，环境温度宜保持在５～３８℃，相对湿度不宜大于９０％，空气应流通。当风速大于５ｍ燉ｓ，或雨天和构件表面有结露时，不宜作业。 第二节质量要求 第３．２．１条用于保护钢结构的防火涂料必须有国家检测机构的耐火极限检测报告和理化性能检测报告，必须有防火监督部门核发的生产许可证和生产厂方的产品合格证。 第３．２．２条钢结构防火涂料出厂时，产品质量应符合有关标准的规定。并应附有涂料品种名称、技术性能、制造批号、贮存期限和使用说明。 第３．２．３条防火涂料中的底层和面层涂料应相互配套，底层涂料不得锈蚀钢材。 第３．２．４条在同一工程中，每使用１００ｔ薄涂型钢结构防火涂料应抽样检测一次粘结强度；每使用５００ｔ厚涂型钢结构防火涂料应抽样检测一次粘结强度和抗压强度。 第三节薄涂型钢结构防火涂料施工 第３．３．１条薄涂型钢结构防火涂料的底涂层（或主涂层）宜采用重力式喷枪喷涂，其压力约为０．４ＭＰａ。局部修补和小面积施工，可用手工抹涂。面层装饰涂料可
钢结构防火涂料施工组织设计 第一章编制说明 一、工程概况： 本工程位于福州市马尾区，总面积为4033㎡，由1#、2#、3#车间组成。主体为轻型钢结构，屋面及墙面采用压型彩钢板。 二、编制依据： 1、主要以《钢结构防火涂料应用技术规范》CECS24：90 三、编制范围： 本施工组织设计仅考虑钢结构防火涂料部分。 四、质量目标： 工程合同质量目标为合格。 五、工程日期： 工程开工后天内完工。 六、安全目标： 杜绝伤亡事故。 第二章施工组织指导思想与部署 一、施工组织指导思想 1、全面贯彻本公司的质量方针“科学管理、精心施工、发展科技、信誉至上”，对本工程的工期、质量、安全、成本文明施工等诸要素进行全面的、全过程的控制。本项目拟实行项目经理责任制，按一级项目组建项目管理机构，项目管理班子由项目经理、项目技术负责人、生产总监、施工员、质检员、材料员、预算员、安全员、会计员、资料员组成。项目部经理受公司法人代表委托全面管理工程质量、工期、安全、经济、文明施工等项工作，并
负责工程各协调工作。项目组织机构编制如下图所示。 二、施工组织机构 施工组织机构编制如下图所示： 项 目 组 织 机 构 图 三、 施工方案部署 1、施工流程 清除表面→表面验收（标高、水平度、钢架间距）→第一遍涂刷→第二遍 涂刷→第三遍涂刷→第四遍涂刷→场地清理→自检 四、施工进度计划 施工过程中项目部依据工程实际，编制月施工进度计划，精心合理组织施 工，工期只能提前，不得滞后，否则应及时调整，保证总工期的执行。(附 :
施工横道图) 第三章施工准备 一、技术准备 1、根据工程的实际情况，组织一支经过专门培训，且具有多年从事该特种行业的队伍进行施工。 2、组织技术交底，当工程开工前应将施工图提前交给工程技术人员与项目施工员进行图纸自审。根据自审结果进行技术交底，以免出现不必要的返工。特别是关键部位应使施工班组明白设计意图与要求，确保工程施工质量与进度。 4、开工前现场技术人员应与各班组人员进行安全技术交底。 二、劳动力准备计划： 劳动力准备计划 第四章主要施工方法 一、施工工序及工艺： 施工前须清除钢结构表面的灰尘、油污及杂物，确保表面清洁。现场涂料施工前需用搅拌枪充分搅拌均匀，如觉太稠可略加200#溶剂汽油稀释到便于施工。采用油漆刷和滚刷分层刷涂，第一遍刷涂涂层应薄，一般为0.4mm，以增强涂层与钢基材的粘结强度。待头遍涂层干后再进行下一次涂刷，时间间隔为6～8小时，每次涂层厚度应不大于0.6mm。施工环境应达到CECS24：
4.2.2常用防火涂料的施工要求防火涂料按涂覆基材不同，可分为钢结构防火涂料，混凝土结构防火涂料、木结构防火涂料、电缆防火涂料等。 4.2.2.1钢结构防火涂料作为一种重要的防火手段，其涂层性能的优劣（如防火性能和使用效果）不仅与涂料产品的质量有关，还与涂装施工的技术和操作密切相关。只有好的涂料产品而无相应的施工技术丁配套，最终也会使钢结构防火保护涂层出现发花、粉化、开裂和脱落乖质量问题。因此，应严格按照施工技术操作，确保涂层的性能。 一、施工规定钢结构防火涂料一般都是采用喷涂施工，对于工程中的局部修补或个别小面积的施工，也可采用手工涂。为了保证施工质量，应在涂料研制者指导下进行施工，或由经研制者培训合格的专业施工队伍施工。 施工技术规定包括以下内容。 （1）防火涂料施工前，钢构件表面应做除锈、防锈处理。对大多数钢结构而言，必须涂防锈底漆，并保证它与选用的防火涂料不发生化学反应。此外，还需将钢结构表面的尘土 、油污、杂物等清除于净。 （2）防火保护施工应在钢结构施工工程验收合格，与钢结构相连的管件安装完毕，屋面防水工程完工之后，内装修之前进行。 （3）钢结构防火涂料施工（如系对室内钢结构进行保护，需在室内装修之前进行）应保证不被后续的工程所损坏，并注意对现场其他设施的遮挡保护。对大多数涂料来讲，施工过程中和涂层干燥固化之前，环境温度宜保持在5~40℃，相对湿度不宜大于90%，现场的通风状况应良好。当风速较大、阴雨天和构件表面有结露时，不宜作业。

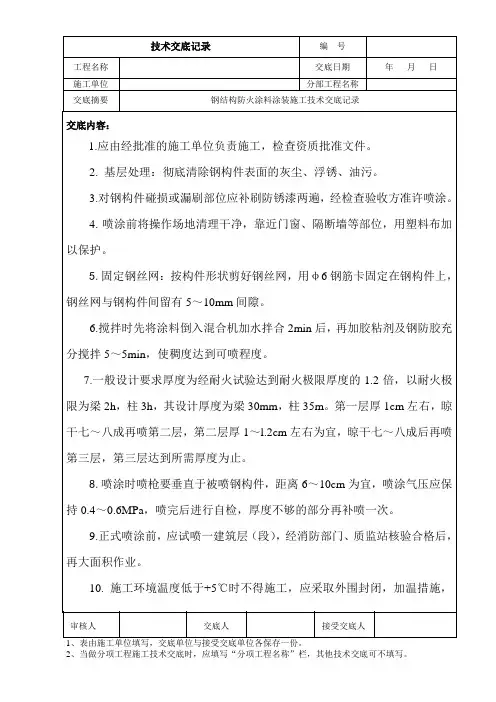

（4）防火涂料喷涂一般都是采用适宜的喷涂机具进行分遍喷涂，最少不低于两遍。在前一遍施涂的涂层基本干燥固化后，再喷涂后一遍。其间隔时间随涂料品种各气候条件不同而不同。喷涂最后一遍的工程中，随时用涂层测厚针检测涂层厚度，确保达到防火设计规定的技术要求。为确保追求涂层薄、用量少是不可取的。 （5）刚施工后的涂层，应防雨淋、暴晒、污染和机械破坏，如有损坏需进行补涂。厚涂型钢结构防火涂料的施工要求如下。 （1）对钢构件进行彻底的除锈处理。应清除被涂基层的铁锈1~2遍。最好再刷上防锈漆，用清除剂清除表现灰尘。 （2）涂料的调配应严格按照要求进行。防火涂料有双组分包装和单组分包装之分。 双组分包装应按照规定要求先将液体涂料放入搅拌机内搅拌3~5MIN,再加入粉料,并按配比加入水搅拌均匀，调制合适稠度。搅拌时间应控制在10MIN之内，并在20MIN内喷完，以防提前固化；单组分包装只需在使用前稍加搅拌即可，但不能随便加水稀释。 （3）喷涂施工温度应在5℃以上，每次喷涂相隔2~8h，直至喷涂到设计所要求的厚度为止。局部修补可用手工抹涂。喷涂时每道厚度为2~8MM之间。 （4）施喷的涂层在常温下需48~96MIN才完全固化干燥，故在施喷前应了解天气情况，避免在此时间被水冲淋。 （5）贮存温度为4~30℃，并不可放置室外或在太阳下暴晒，涂料应保存在符合要求的环境中。 二、验收要求钢结构防火保护工程完工、涂层干燥固化之后，进行验收。防火喷涂保护合格的工程，应符合如下要求。 （1）厚涂型涂层 a、涂层厚度应符合设计要求，若厚度不足设计要求时，允许达到设计要求的85%以上，且不足部分的连续面的长度不大于1M,在5M范围内不再出现类似缺陷。此外涂
阻燃聚丙烯①卤-锑体系,即气相阻燃机理。常用的卤系阻燃剂是十溴二苯醚、六溴环十二烷、八溴醚、四溴双酚Ａ等,加上阻燃协效剂三氧化二锑,具有添加量少,阻燃效果好的特点。但卤素类阻燃剂一直受到绿色环保组织的非难,以至在有些国家受到制约,被明令禁止使用。然而美国、日本等国家仍允许使用,那么作为发展中国家的中国,卤系阻燃剂的寿命至少还 有10年以上。②用含溴烷基磷酸酯来处理ＰＰ。这类阻燃剂兼有ＰＢｒ协同效应,使阻燃效果显著,同时还能改善ＰＰ的流变性及加工性能,对ＰＰ的物理机械性能影响也小。③近 十年来在ＰＰ阻燃技术上,以意大利都灵大学教授Ｃａｍｉｎｏ首创的膨胀型阻燃剂发挥了巨大的作用,这类ＰＮ系阻燃剂具有高效、热和光稳定性高、低毒、低烟、低腐蚀,对加工 和机械性能影响小,不会引起环境污染。在ＰＰ中只要添加2530份即可达到ＵＬ94Ｖ0级。国内刚有膨胀型阻燃剂产品的生产报道。④丙烯酸五溴苄酯与三元乙丙橡胶的接枝共聚物阻燃的聚丙烯。这类阻燃处理的ＰＰ具有很高的抗冲击强度,在某些场合可用作工程塑料。⑤无机填充料阻燃聚丙烯所谓的无机填充料即指氢氧化铝和氢氧化镁,它们具有阻燃、抑烟的作用。但要达到预期的效果,微粒化及表面处理是关键技术,应用于不同塑料。要慎重选 择匹配的表面活性剂,使其与塑料相容性好,并在塑料中得以均匀的分散,又不致太大地影响 塑料的机械性能。由于ＡＴＨ和氢氧化镁能在不同的温度范围内起到阻燃抑烟作用,因此二者的复配使用可以使塑料在较宽的温度范围内发挥持续阻燃效果。这里要强调的是,在用氢氧化镁处理ＰＰ时,为达到更好的阻燃效果及合适的机械性能,在添加氢氧化镁混炼工艺中, 宜采用二步加料方式,这样会得到比一次加料更好的结果。 2.2阻燃聚乙烯①一般来讲,适用于ＰＰ的阻燃剂都可用于ＰＥ处理技术中,但由于两者结构上的差异,热稳定性和裂解温 度的不同,某些芳香族溴系阻燃剂(如十溴二苯醚)在ＰＥ特别是在ＬＤＰＥ上的应用效果会 更好一些。②这里还要指出,氯系阻燃剂如氯化石蜡、敌克隆(美国西方石油化工公司产品 商品名)在某些场合中应用效果会更好。比如敌克隆在电缆用ＰＥ绝缘层中的应用,使ＰＥ 有极佳的耐电压性能和阻燃效果。有的文献报道氯系阻燃剂与溴系阻燃剂联用时,会产生某种协效作用,尽管不明显,但比它们单独使用阻燃效果要好。 2.3阻燃聚氯乙稀在ＰＶＣ中添加大量增塑剂,使之成为软ＰＶＣ时,对它的阻燃处理就很有必要。这里需强调的是, 除了阻燃剂以外,抑烟也是ＰＶＣ迫切需要解决的问题。①选用阻燃增塑剂———芳基磷 酸酯、芳基烷基磷酸酯这里要慎重选用阻燃增塑剂,避免在增加阻燃性能的同时恶化了塑 料的其它性能,特别要注意材料的低温柔顺性。②抑烟剂传统的抑烟剂有三氧化钼、氢氧 化镁、八钼酸铵、硼酸锌、二茂铁等物。添加钼系抑烟剂一般量在2%3%之间,可降低 30%80%的生烟量,如与ＡＴＨ、氢氧化镁或碳酸钙复合使用会有更好的效果。 2.4阻燃聚苯乙烯和高抗冲聚苯乙烯①对于挤出ＰＳ泡沫来讲,使用普通的六溴环十二烷(ＨＢＣＤ)即 可达到阻燃目的。这种处理不必使用阻燃协效剂三氧化二锑,因为起不到协效作用,反而由 于它的存在会使体系燃烧时产生熔滴。②对于常用的普通聚苯乙烯阻燃,要求使用热稳定 性能好的ＨＢＣＤ,ＰＳ的加工温度在180℃210℃左右,在此加工温度下,普通的ＨＢＣＤ会 产生不稳定,易分解。因此,要求使用耐高温的ＨＢＣＤ(它耐温达230℃240℃)。③高抗冲 聚苯乙烯阻燃技术更难,由于它要用于电子、电器元件,阻燃级别要求更高,需达到ＵＬ94Ｖ 0级。如果使用溴系阻燃剂就可达到这种要求,但要注意材料的耐光性、热变形温度、抗冲 强度、阻燃剂有否渗出等各方面因素是否受到影响。常用的溴系阻燃剂有十溴二苯醚、溴 化环氧树脂(ＢＥＲ)、耐高温ＨＢＣＤ等。 2.5阻燃ＡＢＳ①处理ＡＢＳ阻燃时一定要
八、施工组织设计 钢结构防火涂料工程 施 工 方 案 编制： 审核： 审批： 施工单位：厦门安隆达消防材料有限公司 编制日期：二 00 七年一月四日
一、工程概况： 1、 工程名称：正新海燕轮胎有限公司硫化及模具存放车间二期工程 2、 工程地址：厦门海沧新阳工业区 3、 结构类型 : “H ”型钢结构 4、 防火披覆面积：约 12000 平方米 5、 耐火极限要求：多层钢柱 3.0h.单层钢柱 2.5h.钢梁 2.0h.钢梯 1.5h 6 、 涂料工期要求：有效工作日 30 天 7、 防火涂料颜色：白色 二、施工工艺： 防火涂料施工（流程）工艺 防火涂料工程主要采用辊涂施工、局部采用刷涂方式施工； （ 1） 基层防锈处理复检； （ 2） 基层防锈表面除污去杂处理； （ 3） 做好防污措施及脚手架的搭建等准备工作； （ 4 ） 做好安全、技术交底工作； （ 5） 开始施工，并做好分遍成活质量控制及检验工作； （ 6 ） 做好施工记录及资料整理工作； （ 7） 工程交验。 基层除污 检查 第一道涂料 检查 第二道涂料 检查 第N 道涂 料 检 查 检查 检查 最后一道修补涂料 自 检 交工验收 施工过程监视测量 1、 施工过程安全保证控制：安全措施、安全教育； 2、 施工过程质量保证控制： 1 基材构件表面清除油污、灰尘、泥沙等污垢； 2 首遍涂层厚度控制、分遍成活厚度控制； 3 涂层设计厚度控制； 4 表面外观控制 3、 施工过程工期保证控制 :施工人员数量调配 。 三、项目管理机构
施工考核： 项目经理： 质量、安全员：人员管理、进度：朱世通 范宏 李日高 任加明 项目总负责：朱世通 项目经理：范宏 技质量、安 施工队长：任 甲乙丙丁班班班班 聂井乾 王 天军 谢 成高 谢 海波 四、防火涂料施工 防火涂料施工准备： 1、施工安全、技术交底，后勤保障完善； 2、材料进场：施工前一般应对包装好的涂料进行基本性能检查，主要是核对涂料名称、商标、批号、合格证、包装的完整性和出厂日期。了解需要的涂装前处理方法，干 燥方式及表干时间，准备好配套使用的稀释剂。大面积开始施工前应进行小面积试涂， 以确定颜色及经验的施工工艺参数。涂料充分搅拌均匀，防火涂料因所含固含量较大，因而容易出现沉淀，所以在施工前应用手电钻夹搅拌棒充分搅拌均匀。由于防火涂料存在生产批次，生产日期等不同，因而涂料粘度存在微小差异，因而有可能需要合适的稀

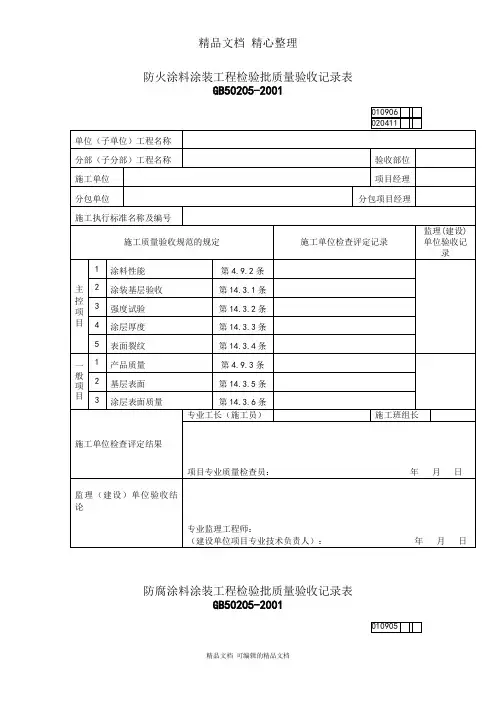

14 钢结构涂装工程 14.1 一般规定 14.1.1本章适用于钢结构的防腐涂料(油漆类)涂装和防火涂料涂装工程的施工质量验收。 14.1.2钢结构涂装工程可按钢结构制作或钢结构安装工程检验批的划分原则划分成一个或若干个检验批。 14.1.3钢结构普通涂料涂装工程应在钢结构构件组装、预拼装或钢结构安装工程检验批的施工质量验收合格后进行。钢结构防火涂料涂装工程应在钢结构安装工程检验批和钢结构普通涂料涂装检验批的施工质量验收合格后进行。 14.1.4涂装时的环境温度和相对湿度应符合涂料产品说明书的要求,当产品说明书无要求时,环境温度宜在5~38℃之间,相对湿度不应大于85%。涂装时构件表面不应有结露;涂装后4h内应保护免受雨淋。 14.2 钢结构防腐涂料涂装 Ⅰ主控项目 14.2.1涂装前钢材表面除锈应符合设计要求和国家现行有关标准的规定。处理后的钢材表面不应有焊渣、焊疤、灰尘、油污、水和毛刺等。当设计无要求时,钢材表面除锈等级应符合表14.2.1的规定。 检查数量:按构件数抽查10%,且同类构件不应少于3件。 检验方法:用铲刀检查和用现行国家标准《涂装前钢材表面锈蚀
等级和除锈等级》GB 8923规定的图片对照观察检查。 表14.2.1 各种底漆或防锈漆要求最低的除锈等级 14.2.2 涂料、涂装遍数、涂层厚度均应符合设计要求。当设计对涂层厚度无要求时,涂层干漆膜总厚度:室外应为150μm,室内应为125μm,其允许偏差为-25μm。每遍涂层干漆膜厚度的允许偏差为-5μm。 检查数量:按构件数抽查10%,且同类构件不应少于3件。 检验方法:用干漆膜测厚仪检查。每个构件检测5处,每处的数值为3个相距50mm测点涂层干漆膜厚度的平均值。 Ⅱ一般项目 14.2.3构件表面不应误涂、漏涂,涂层不应脱皮和返锈等。涂层应均
心连心化肥有限公司原料结构调整项目钢结构防火涂料工程施工组织设计 编制： 审核： 批准： 河南卫华防腐工程有限公司 二○一三年七月十二日
钢结构防火涂料工程施工组织设计 第一章编制依据 ·1.1根据国家现行的工程建设和验收标准、《钢结构防火涂料应用技术规范CECS24—90《钢结构防火涂料通用技术条件》、GB14907—2002、DBJ01-616-2004等标准及图纸设计要求编制此施工方案。 ·1.2 本企业ISO等标准程序文件 第二章工程概况 2.1 总体简介 2.2 结构工程防火要求 本工程主体为钢结构设计耐火等级二级，钢柱耐火极限：薄型2.5h，钢梁耐火极限：薄型1.5h，檩条耐火极限薄型：1.0h。 2.3 主要工程量及工程材料 本工程钢结构防火涂料施工工程量约30000m2，防火涂料材料选用北京昊天助剂厂“良塔”NB(AE)薄型钢结构防火涂料。
2.4 工程特点、难点及解决的主要对策 第三章施工部署 3.1 主要施工目标 3.1.1施工管理目标 我公司的消防工程是国家二级资质，对专业分包管理积累了大量的资料和丰富的经验，拥有雄厚的施工技术力量和一批处于国内外先进水平的成套施工大型机械设备。我公司怀有极大的兴趣和热情参深入现场进行调查，对工程特点、难点进行了深入的分析，明确工程施工的方针目标和部署，提出保证施工质量、工期的技术措施。针对此项工程，我们将组织强有力的项目领导班子，发挥公司承包管理、机械装备、施工技术的整体优势，遵循设计，重合同、守信誉，精心组织施工，运用先进、成熟的施工工艺，科学合理的管理方法，按“质量、安全、工期、文明、效益、服务”六个一流要求建设“北京松下”钢结构防火涂料工程。 3.1.2质量目标 3.1.2.1执行《建筑工程施工质量验收标准》(GB50300-2001)，钢结构防火涂料施
涂料基础知识 1、什么是涂料？ 涂料是指一种液态或粉态材料，它可通过某种特定的施工工艺涂覆在物体表面，经干燥固化后形成牢固附着，具有一定强度的、连续的固态涂膜，对被涂物具有保护、装饰或其他特殊功能。涂料种类繁多、用途极广。在国民经济和人民生活中起重要作用。人年均使用涂料量是一个国家生活水平的重要指标之一。 2、涂料与油漆的区别是什么？ 在我国一般认为涂料是水性的漆，是用来刷建筑物表面的，油漆是用来刷木器金属用的。其实这是一种错误的认识。涂料包含了油漆，它可以分为水性漆和油性漆。随着石油化学工业的发展，化工产品的层出不穷，现代涂料已经脱离了用油生产漆的传统，越来越多的涂料产品经过化工合成制备，涂料种类、使用场合也越来越广。因此它们之间区别就在于油漆是涂料的一类。涂料的含义更广。 3、涂料的组成： 主要成膜物质：树脂。使涂料牢固附着于被涂物表面形成连续薄膜的主要物质，是构成涂料的主要成分。不同树脂表现出不同的物理化学性质。 次要成膜物质：颜料、填料、染料。使漆膜呈现颜色和遮盖力，增加漆膜厚度，增强漆膜的耐久性和耐磨性。有一些颜料、填料还赋予涂料一些特殊的性能，如防锈颜料。 辅助成膜物质：助剂。在涂料中用量很少，但能显著地改善涂料的稳定性和施工性能，比如分散剂、流平剂、消泡剂、增稠剂等。 挥发物质：溶剂。如稀释剂，通过稀释涂料，调整出合适的黏度，以便涂料能正常施工，保证涂料的流平、润湿、干燥、固化等性能的实现。 4、什么是涂料的一般功能？ 装饰性：涂料的色彩、质感、润饰及光泽水平提供了装饰作用。 保护性：不同涂料为不同类型的底材提供保护。依据不同的涂料配方，涂料能提供高湿度、化学物质、油类、腐蚀、藻类的生长及磨损等方面的防护。 特殊功能：涂料也可为特殊用途而配制。例如标志用的荧光漆，其它尚有阻燃漆，防霉、防水、绝缘、防冷凝器、电泳漆等。 5、涂料的分类 A、按功能分：粉末涂料、防腐涂料、防火涂料、防水涂料等。 B、按化学结构分：硝基漆、聚酯漆、聚氨酯漆、醇酸漆、乳胶漆等。 C、按使用对象分：木器漆、船舶漆、汽车漆、金属漆、皮革漆等。 D、按使用次序分：腻子、底漆、面漆等。 E、按常规分类：油性涂料油漆，水性涂料乳胶漆。 F、按组份来分： （1）单组份漆：只有一个组份，如硝基漆。 （2）多组份漆：包括三组份、两组份漆，使用时必须按要求比例将各组份混合调配。如不饱和聚酯漆、聚酯漆等。 G、按光泽来分：
防火涂料施工的整个流程 1. 施工前准备工作 1.1 施工现场勘查：组织施工管理及技术人员熟悉施工现场环境、工程结构及施工表面，以便进一步顺利安排涂装施工。 1.2 场地布置工作：与现场建设部门协调，建立用于现场涂装施工的水电设施及现场办公、物料排放场地。 1.3 资源准备：制定各项规章制度、施工进度计划、材料计划、人力计划；组织员工进行上岗技术培训、文明施工教育、安全教育等。 2. 进场 2.1 搭建脚手架：根据现场施工需要，为涂装时需要搭建脚手架的区域搭建复合安全要求的脚手架。 2.2 周围环境保护和清理：为防止涂料飞溅对周围环境和结构造成沾污，涂装前应对现场已完工的环境、设施及不涂装的金属构件，用塑料薄膜或纤维布进行有效的遮履保护，待全部涂装工作结束后予以清除。同时，对有碍施工工作作业的现场进行清理，对搅拌区域及材料堆放点等有火灾隐患的区域实施必要的防火措施（配备一定数量的灭火器材）。 2.3 构件表面处理 2.3.1 涂装前，检查钢构件表面底漆的状态，如无防锈层或防锈层有破坏，必须向监理或业主方面提出相应的整改措施，确保钢结构表面防锈涂层完整，无腐蚀； 2.3.2 根据现场仓库、半成品仓库因为使用年限久，部分钢结构已经锈蚀，必须铲除旧涂层、打磨除锈、补涂防锈底漆（材料由业主采购） 3. 施工 3.1 涂料搅拌将启用的涂料进行充分搅拌，使固体组分均匀分布，并在规定时间内用完。 3.2 基层检查涂覆前，再次对欲涂防火涂料的基层进行检查，确保表面清洁、干燥、防锈涂层完整。以免影响涂层固有附着力。 3.3 涂装工艺施工方法采用油刷、辊筒刷涂，具体施工工艺见防火涂料产品说明书。 3.4 工艺控制 由项目部技术员对施工工艺进行监控，项目质检员对涂层厚度和表面情况等质量进行跟踪检查，做好“自检记录” 。 3.5 涂层保护 对在施工过程中产生的半成品和成品，在未交付验收前，应对其进行必要的保护措施，注意防雨、防机械碰撞，如遇损坏，应及时采取修补措施。 3.6 质量验收 工程完工时，公司质检部会同甲方或监理，对防火涂料工程进行质量验收，使其达到设计要求，并做好有关验收记录。 3.7 现场清理 对由于防火涂料施工沾污的环境及现场，应及时进行清理；现场涂料空桶应有公司进行回收，以保证整个工程项目的最终形象。 3.8 竣工验收 项目部将竣工资料整理成册，公司工程部会同甲方或监理提交竣工验收报告，报请市消防局进行验收，并交付。 4. 质量措施 4.1 施工人员上岗前培训：对参加该项目的所有工人进行上岗前培训，综合部组织安全知识学习，考
