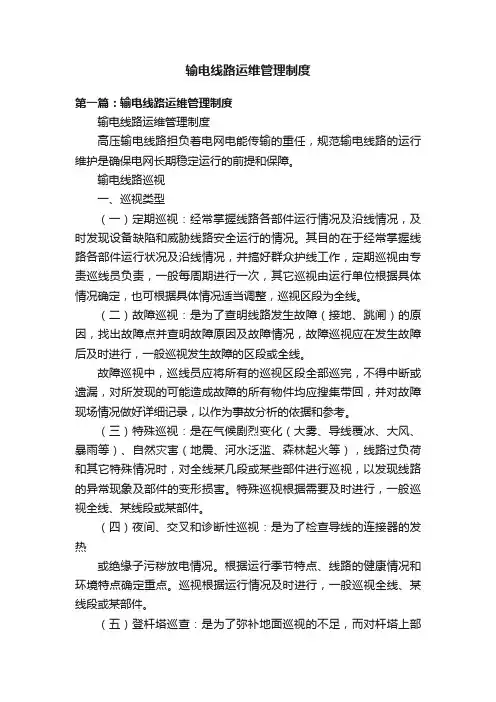

输电线路运维管理制度
高压输电线路担负着电网电能传输的重任,规范输电线路的运行维护是确保电网长期稳定运行的前提和保障。
输电线路巡视
一、巡视类型
(一)定期巡视:经常掌握线路各部件运行情况及沿线情况,及时发现设备缺陷
和威胁线路安全运行的情况。其目的在于经常掌握线路各部件运行状况及沿线情况,并搞好群众护线工作,定期巡视由专责巡线员负责,一般每周期进行一次,其它巡视由运行单位根据具体情况确定,也可根据具体情况适当调整,巡视区段为全线。
(二)故障巡视:是为了查明线路发生故障(接地、跳闸)的原因,找出故障点并
查明故障原因及故障情况,故障巡视应在发生故障后及时进行,一般巡视发生故障的区段或全线。
故障巡视中,巡线员应将所有的巡视区段全部巡完,不得中断或遗漏,对所发现的可能造成故障的所有物件均应搜集带回,并对故障现场情况做好详细记录,以作为事故分析的依据和参考。
(三)特殊巡视:是在气候剧烈变化(大雾、导线覆冰、大风、暴雨等)、自然灾害(地震、河水泛滥、森林起火等),线路过负荷和其它特殊情况时,对全线某几段或某些部件进行巡视,以发现线路的异常现象及部件的变形损害。特殊巡视根据需要及时进行,一般巡视全线、某线段或某部件。
(四)夜间、交叉和诊断性巡视:是为了检查导线的连接器的发热
或绝缘子污秽放电情况。根据运行季节特点、线路的健康情况和环境特点确
定重点。巡视根据运行情况及时进行,一般巡视全线、某线段或某部件。
(五)登杆塔巡查:是为了弥补地面巡视的不足,而对杆塔上部部件的巡查。
(六)监察巡视:运维检修部及以上单位的领导干部和技术人员了解线路运行情况,检查指导巡线人员的工作。监察巡视每年至少一次,一般巡视全线或某线段。
二、巡视要求
(一)输电技术组要严格按照2013年输电线路巡视计划执行,如有其他原因推迟巡视时间,输电技术组负责人应说清原因,并尽快安排时间继续巡视。
(二)巡视检查的内容应按《架空送电线路运行规程》(DL/T741)执行。运维检修部相关专责,应定期参加线路巡视,以了解线路运行情况并检查、指导巡视人员的工作。
(三)定期巡视在地形条件较好地段,可由有一定工作经验的巡视人员一人进行。特殊巡视、夜间巡视、故障巡视及登杆塔检查必须由二人或二人以上进行。运行人员在巡视时应做到“四到”(走到、看到、听到、宣传到),“三准”(缺陷判断准、记录填写准、图表资料准)。
(四)线路发生故障时,不论重合是否成功,均应及时组织故障巡视,必要时需登杆塔检查。巡视中,巡线员应将所分担的巡线区段全部巡视完,不得中断或遗漏。发现故障点后应及时报告,重大事故
应设法保护现场。对发现的可能造成故障的所有物件应收集带回,并对故障现场情况做好详细记录,由工作负责人采集故障点的全方位影像图片,以作为事故分析的依据和参考。
(五)技术组依据调度中心提供的超负荷线路信息,适当调整线路巡视计划,及时开展红外测温工作。
(六)线路维护班组应根据线路地形地貌、周围环境、气象条件及气候变化等划分区域,针对不同区域调整巡视周期。对于特殊区域要加强巡视,如:易受外力破坏区、树竹速长区、偷盗多发区、采动影响区、易建房区等,巡视周期一般为半个月。
三、巡视主要内容
线路设备的运行监视、缺陷的发现,主要是采取巡视检查的方法。通过巡视检查来掌握线路运行状况及周围环境的变化,及时发现设备缺陷和危及线路安全的因素,以便及时消除缺陷,预防事故的发生。巡视的主要内容有:
(一)检查沿线环境有无影响线路安全的下列情况:
1.防护区内的建筑物、易燃、易爆和腐蚀性气体;
2.防护区内的树木;
3.防护区内进行的土方挖掘、建筑工程和施工爆破;
4.防护区内架设或敷设架空电力线路、架空通信线路和各种管道及电缆;
5.线路附近修建道路、铁路、卸货场、射击场等;
6.线路附近出现的高大机械及可移动的设施;
7.线路附近污染源情况;
8.其它不正常情况:如河水泛滥、山洪、杆塔被淹、基础损坏、
森林起火等。
(二)道路及桥梁:巡视使用的道路及桥梁的损坏情况;
(三)检查杆塔、拉线和基础有无下列缺陷和运行情况的变化:
1.基础表面水泥脱落、酥化或钢筋外露。
2.装配式基础的铁件、螺栓、垫铁等锈蚀严重,底座、枕条、立柱等出现歪斜、变形。塔倾斜、横担歪扭及杆塔部件锈蚀变形、缺损;
3.杆塔部件固定螺栓松动、缺螺栓或螺帽,螺栓丝扣长度不够,锚焊处裂纹、开焊、绑线断裂或松动;
4.拉线及部件锈蚀、松弛、断股抽筋、张力分配不均,缺螺栓、
螺帽等,部件丢失和被破坏等现象;
5.杆塔及拉线的基础变异,周围土壤突起或沉陷,基础裂纹、
损坏、下沉或上拔,护基沉塌或被冲刷;
6.基础保护帽上部塔材被埋入土或废弃物堆中,塔材锈蚀;
7.防洪设施坍塌或损坏。
8.基础发生不均匀沉降,基础顶面高差超过10mm(设计有预偏的除外)。
9.回填土塌陷低于地表面或受到冲刷,一般形成0.2m3以上的无坑洞。
10.基础承土台范围内出现低洼积水现象。
11.拉线盘由于冻土等因素的影响,出现上拔或下沉现象。
12.保护帽脱落、损坏,直至露出地脚螺栓。
13.拉线盘基础周围土方不能满足上拔安全条件,电杆、铁塔基础周围土方不能满足上拔、下压、倾覆安全条件。
14.基础垂直下方挖洞,用于淘砂、取矿、贮藏、居住
15.杆塔部件被盗和损坏情况;
16.杆塔倾斜、横担歪扭及部件锈蚀、变形情况;同时检查安装的鸟刺是否覆盖横担及导线上部;
17.杆塔部件的固定情况缺螺栓或螺帽、螺栓丝扣长度不够、螺栓松动、铆焊处裂纹、开焊、绑线断裂松动;
18.混凝土杆出现的裂纹及其变化、混凝土脱落、钢筋外露、脚钉缺少;
19.拉线及部件锈蚀、松动、断股、张力分配不均、缺螺栓、螺帽等;
20.杆塔及拉线基础培土情况:周围土壤突起或沉陷、基础裂纹、损伤、下沉或上拔、护基沉塌或冲刷;
21.杆塔周围杂草过高,杆塔有危及安全的鸟巢及蔓类植物附生;
22.防洪墙及设施坍塌或损坏;
(四)检查导线、地线有无下列缺陷和运行情况的变化:
1.导线、地线锈蚀、断股、损伤或闪络烧伤;
2.导线、架空地线的驰度变化;
3.导线、地线上扬、振动、舞动、脱冰跳跃等情况,
4.导线、地线接续金具过热、变色、变形、滑移;
