第1章电路模型和电路定理

电路习题解答第一章 电路模型和电路定律【题1】：由U A B =5V 可得：I AC .=-25A ：U D B =0：U S .=125V 。

【题2】：D 。

【题3】：300；-100。

【题4】：D 。

【题5】：()a i i i =-12；()b u u u =-12；()c ()u u i i R =--S S S ；()d ()i i R u u =--S SS 1。

【题6】：3；-5；-8。

【题7】：D 。

【题8】：P US1=50 W ；P U S 26=- W ；P U S 3=0；P I S 115=- W ；P I S 2 W =-14；P I S 315=- W 。

【题9】：C 。

【题10】：3；-3。

【题11】：-5；-13。

【题12】：4（吸收）；25。

【题13】：0.4。

【题14】：3123I +⨯=；I =13A 。

【题15】：I 43=A ；I 23=-A ；I 31=-A ；I 54=-A 。

【题16】：I =-7A ；U =-35V ；X 元件吸收的功率为P U I =-=-245W 。

【题17】：由图可得U E B =4V ；流过2 Ω电阻的电流I E B =2A ；由回路ADEBCA 列KVL 得 U I A C =-23；又由节点D 列KCL 得I I C D =-4；由回路CDEC 列KVL 解得；I =3；代入上 式，得U A C =-7V 。

【题18】：P P I I 12122222==；故I I 1222=；I I 12=； ⑴ KCL ：43211-=I I ；I 185=A ；U I I S =-⨯=218511V 或16.V ；或I I 12=-。

⑵ KCL ：43211-=-I I ；I 18=-A ；U S =-24V 。

第二章电阻电路的等效变换【题1】：[解答]I=-+9473A=0.5A；U Ia b.=+=9485V；IU162125=-=a b.A；P=⨯6125.W=7.5W；吸收功率7.5W。

电工技术基础第一章电路模型及电路定律§1.1电路及基本物理量一、电路的组成及功能： 1．电路的组成：电路是为了某种需要而将某些电工设备或元件按一定方式组合起来的电流通路。

由电源、负载和中间环节3部分组成。

2．电路的主要功能：①进行能量的转换、传输和分配。

②实现信号的传递、存储和处理。

二、电流：的电流方向称为电流的参考方向。

如果求出的电流值为正，说明参考方向与实际方向一致，否则说明参考方向与实际方向相反。

三、电压、电位和电动势：1．电压：单位正电荷由a 点移至b 点电场力所做的功称为a 、b 点两点间的电压。

电压的实际方向规定由电位高处指向电位低处。

与电流方向的处理方法类似，可任选一方向为电压的参考方向。

例：当ua =3V ，ub = 2V 时u1 =1V ， u2 =－1V最后求得的u 为正值，说明电压的实际方向与参考方向一致，否则说明两者相反。

对一个元件，电流参考方向和电压参考方向可以相互独立地任意确定，但为了方便起见，常常将其取为一致，称关联方向；如不一致，称非关联方向。

如果采用关联方向，在标示时标出一种即可。

如果采用非关联方向，则必须全部标示。

2.电位：单位正电荷由电路中某点移至参考点电场力所做的功，称为该点电位。

电路中a 、b 点两点间的电压等于a 、b 两点的电位差。

3．电动势：外力克服电场力把单位正电荷从电源的负极搬运到正极所做的功，称为电源的电动势。

电动势是衡量外力即非静电力做功能力的物理量。

电动势的实际方向与电压实际方向相反，规定为由负极指向正极。

四、电功率：电场力在单位时间内所做的功称为电功率，简称功率。

p ＞0时吸收功率，p ＜0时放出功率。

功率与电流、电压的关系： 关联方向时：p =ui 非关联方向时：p =－ui正值I负值(a)(b)+ u 1 －ab－ u 2 +ab+ u －(a) 关联方向ab－ u +(b) 非关联方向abba ab V V U -=例：求图示各元件的功率.（a ）关联方向：P=UI=5×2=10W ，P>0，吸收10W 功率。

电路答案——本资料由张纪光编辑整理（C2-241 内部专用）第一章电路模型和电路定律【题 1】：由UAB 5 V可得： I AC 2.5A： U DB0 ： U S12.5V。

【题 2】： D。

【题 3】： 300； -100 。

【题 4】： D。

【题5】：a i i1i 2；b u u1u2；c u u S i i S R S；d i i S 1R Su u S。

【题 6】： 3；-5 ； -8。

【题 7】： D。

【题 8】：P US150 W ；P US26W；P US30 ； P IS115 W ； P IS214W ；P IS315W。

【题 9】： C。

【题 10】：3； -3 。

【题 11】：-5 ； -13 。

【题 12】：4（吸收）； 25。

【题 13】：0.4 。

【题 14】：31I 2 3； I 1A 。

3【题 15】：I43A； I23A； I31A； I5 4 A。

【题 16】：I7A；U35 V；X元件吸收的功率为 P UI245W。

【题 17】：由图可得U EB 4 V；流过 2电阻的电流 I EB 2 A；由回路ADEBCA列KVL得U AC 2 3I ；又由节点D列KCL得 I CD 4I ；由回路CDEC列KVL解得；I 3 ；代入上式，得 U AC7 V。

【题 18】：P122 I12；故 I 22； I 1I 2；P2I 221I 2⑴ KCL：4I 13I 1；I 18；U S 2I1 1 I 18V或16.V；或I I。

2 5 A512⑵ KCL：4I 13I1；I18A；U S。

224 V第二章电阻电路的等效变换【题 1】：[解答 ]94A = 0.5 A ；U ab9I 4 8.5 V；I73U ab66 125. W = 7.5 W ；吸收I 12 1.25 A；P功率 7.5W。

【题 2】：[解答 ]【题 3】：[解答]C 。

【题 4】： [ 解答 ]等效电路如图所示，I 005. A。

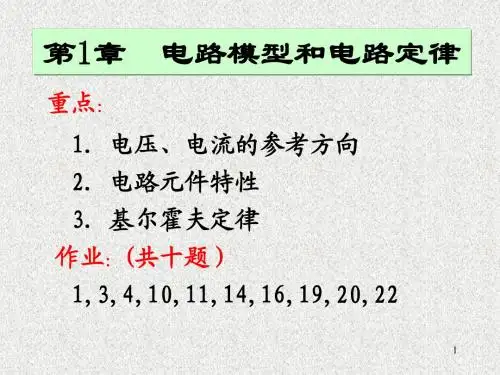

《电路》课程的重点和难点第一章电路模型和电路定律本章重点1. 理解电流和电压的参考方向。

2. 熟练掌握和应用电阻元件、独立电源（电压源和电流源）和受控电源的电压和电流的关系。

3. 掌握和熟练运用基尔霍夫定律分析和计算电路。

本章难点1. 正确认识电压、电流的实际方向与参考方向的联系和差别以及根据电压、电流的参考方向正确判断元件是吸收功率还是发出功率。

2. 正确理解独立电源与受控电源的联系和差别。

3. 掌握和熟练运用基尔霍夫定律分析和计算电路。

第二章电阻电路的等效变换本章重点1. 深刻理解等效变换的概念和熟练运用等效变换的方法化简电路。

2. 熟练判别电阻的串联、并联和串并联并能运用电阻网络等效变换的方法化简电路。

3. 应用实际电源两种模型的等效变换方法来化简电路。

4. 理解输入电阻和等效电阻的关系，熟练掌握求解输入电阻的方法。

本章难点1. 正确认识等效变换的条件和等效变换的目的。

2. 判别电路中电阻的串并联关系是进行电阻网络等效变换的难点。

3. 受控电压源、电阻的串联组合和受控电流源、电阻（电导）的并联组合之间的等效变换是电源等效变换中的难点。

4. 求解含受控源的一端口电阻网络输入电阻。

第三章电阻电路的一般分析本章重点1. 采用一般分析法求解电路，必须确定一个具有个n个结点和b条支路的电路的KVL和KCL独立方程的数目。

2. 根据网孔电流法的步骤简便正确地列写电路的网孔电流方程。

3. 根据结点电压法的步骤简便、正确地列写电路的结点电压方程。

本章难点1. .列写含无伴独立电流源和无伴受控电流源电路的网孔电流方程。

2. 列写含无伴独立电压源和无伴受控电压源电路的结点电压方程。

第四章电路定理本章重点1. 掌握叠加定理并能熟练运用叠加定理求解线性电路。

2. 掌握戴维宁定理和诺顿定理并能熟练运用戴维宁定理和诺顿定理简化电路的分析和计算。

3. 掌握最大功率传输的条件及最大功率的计算。

本章难点1. 应用叠加定理分析求解线性电路。

第一章 电路模型和电路定律电路理论主要研究电路中发生的电磁现象，用电流i 、电压u 和功率p 等物理量来描述其中的过程。

因为电路是由电路元件构成的，因而整个电路的表现如何既要看元件的联接方式，又要看每个元件的特性，这就决定了电路中各支路电流、电压要受到两种基本规律的约束，即：（1）电路元件性质的约束。

也称电路元件的伏安关系（VCR ），它仅与元件性质有关，与元件在电路中的联接方式无关。

（2）电路联接方式的约束（亦称拓扑约束）。

这种约束关系则与构成电路的元件性质无关。

基尔霍夫电流定律（KCL ）和基尔霍夫电压定律（KVL ）是概括这种约束关系的基本定律。

掌握电路的基本规律是分析电路的基础。

1-1 说明图（a ）,（b ）中,（1）,u i 的参考方向是否关联？（2）ui 乘积表示什么功率？（3）如果在图（a ）中0,0<>i u ；图（b ）中0,0u i <>，元件实际发出还是吸收功率？解：（1）当流过元件的电流的参考方向是从标示电压正极性的一端指向负极性的一端，即电流的参考方向与元件两端电压降落的方向一致，称电压和电流的参考方向关联。

所以（a ）图中i u ,的参考方向是关联的；（b ）图中i u ,的参考方向为非关联。

（2）当取元件的i u ,参考方向为关联参考方向时，定义ui p =为元件吸收的功率；当取元件的i u ,参考方向为非关联时，定义ui p =为元件发出的功率。

所以（a ）图中的ui 乘积表示元件吸收的功率；（b ）图中的ui 乘积表示元件发出的功率。

（3）在电压、电流参考方向关联的条件下，带入i u ,数值，经计算，若0>=ui p ，表示元件确实吸收了功率；若0<p ，表示元件吸收负功率，实际是发出功率。

（a ）图中，若0,0<>i u ，则0<=ui p ，表示元件实际发出功率。

在i u ,参考方向非关联的条件下，带入i u ,数值，经计算，若0>=ui p ，为正值，表示元件确实发出功率；若0<p ，为负值，表示元件发出负功率，实际是吸收功率。

第一章电路模型和电路定律1.实际电路：有电工设备和电气器件按预期目的连接构成的电流的通路。

功能：a.能量的传输、分配与转换b.信息的传递、控制与处理共性：建立在同一电路理论基础上2.电路模型：反应实际电路部件的主要电磁性质的理想元件5种基本的理想电路元件：电阻元件：表示消耗电能的元件电感元件：表示产生磁场，储存磁场能量的元件电容元件：表示产生的电场，储存电场能量的元件电压源和电流源：表示将其他形式的能量转变成电能的元件3.u, i 关联参考方向p = ui 表示元件吸收的功率P>0 吸收正功率(吸收)P<0 吸收负功率(发出)4.u, i 非关联参考方向p = ui 表示元件发出的功率P>0 发出正功率(发出)P<0 发出负功率(吸收)注：对一完整的电路，发出的功率=消耗的功率a.分析电路前必须选定电压和点流的参考方向b.参考方向一经选定，必须在图中相应位置标注（包括方向和符号）c.参考方向不同时，其表达式相差一负号，但电压、电流的实际方向不变5.理想电压源和理想电流源理想电压源：其两端电压总能保持定值或一定的时间函数，其值与流过它的电流i无关的元件叫理想电压源。

理想电压源的电压、电流关系：a.电源两端电压由电源本身决定，与外电路无关；与流经它的电流方向、大小无关b.通过电压源的电流由电源及外电路共同决定理想电流源：其输出电流总能保持定值或一定的时间函数，其值与它的两端电压u无关的元件叫理想电流源。

理想电流源的电压、电流关系：a.电流源的输出电流由电源本身决定，与外电路无关；与它的两端电压的方向、大小无关b.电流源两端的电压由电源及外电路共同决定6.受控电源（非独立电源）：电压或电流大小和方向不是给定的时间函数，而是受电路中某处的电压或电流控制的电源称为受控电源7.基尔霍夫定律基尔霍夫电压定律（KCL）：在集总参数电路中，任意时刻，对任一结点流出（或流入）该节点电流的代数和为零基尔霍夫电压定律（KVL）:在集总参数电路中，任意时刻，沿任一回路，所有支路电压的代数和恒等于零注：a.kcl是对支路电流的线性约束，kvl是对回路电压的线性约束。

第一章：电路模型和电路定理 一．电流、电压、功率概念1.电流的参考方向可以任意指定，分析时：假设参考方向与实际方向一致，则i>0，反之i<0。

电压的参考方向也可以任意指定，分析时：假设参考方向与实际方向一致，则u>0反之u<0。

2． 功率平衡一个实际的电路中，电源发出的功率总是等于负载消耗的功率。

3．欧姆定律：，，运用欧姆定理的时候要先判断电压与电流方向是否关联，如果不关联需要加负号 4． 电路的断路与短路电路的断路处：I ＝0，U≠0 电路的短路处：U ＝0，I≠0 三． 基尔霍夫定律 1． 几个概念：支路：是电路的一个分支。

结点：三条〔或三条以上〕支路的联接点称为结点。

回路：由支路构成的闭合路径称为回路。

网孔：电路中无其他支路穿过的回路称为网孔。

2． 基尔霍夫电流定律：〔1〕 定义：任一时刻，流入一个结点的电流的代数和为零。

或者说：流入的电流等于流出的电流。

〔2〕 表达式：i 进总和=0 或： i 进=i 出 〔3〕 可以推广到一个闭合面。

3． 基尔霍夫电压定律〔1〕 定义：经过任何一个闭合的路径，电压的升等于电压的降。

或者说：在一个闭合的回路中，电压的代数和为零。

或者说：在一个闭合的回路中，电阻上的电压降之和等于电源的电动势之和。

〔2〕基尔霍夫电压定律可以推广到一个非闭合回路 第二章电阻电路的等效变换概念：两个两端电路，端口具有相同的电压、电流关系,则称它们是等效的电路。

对外等效，对内不等效2. 串联电路的总电阻等于各分电阻之和，各电阻顺序连接，流过同一电流，串联电阻具有分压作用，Ri u =i u R =Gu R u i ==u R R R u 2111+=u R R R u 2122+=3.电阻并联等效电导等于并联的各电导之和，并联电阻具有分流作用4. 电阻的Y 形连接和形连接的等效变换，。

假设三个电阻相等(对称)，则有5． 理想电压源〔1〕 不管负载电阻的大小，不管输出电流的大小，理想电压源的输出电压不变。

《电路分析》例题分析第1章电路模型和电路定律问题一：参考方向与实际方向的关系例1：根据图中标注的电压或电流值及参考方向，判断电压或电流的实际方向答：由于电流值为正，电压值为负，所以实际电流方向与参考电流方向相同；实际电压方向与参考电压方向相反。

问题二：关联参考方向的概念例1：电压电流参考方向如下图，A、B两部分的参考方向，哪个关联，哪个非关联？答：由于A的电流方向是从电压的负极流向正极，所以A的电压、电流参考方向非关联；B的电流方向是从电压的正极流向负极，所以B的电压、电流参考方向关联。

问题三：功率判断例1：图所示元件实际是吸收功率还是发出功率答：A的电压电流参考方向非关联，所以A的功率P=UI为发出功率其中：U=10V，I=-1A所以：A发出功率P=UI=-10W，即，实际吸收10W。

例2：计算图示电路各元件的功率答：电压源的电压电流为关联参考方向，则功率P5V=5*2=10W，吸收功率电流源电压电流为非关联参考方向，则功率P2A=5*2=10W，发出功率满足：吸收功率=发出功率问题四：受控源的类型例1：说明以下每个受控源的类型及控制量答：a：电压控制电流源〔VCCS〕，控制量为20Ω电阻两端电压Ub：电流控制电流源〔CCCS〕，控制量为20Ω电阻上的电流Ic：电流控制电压源〔CCVS〕，控制量为10Ω电阻上的电流Id：电压控制电压源〔VCVS〕，控制量为20Ω电阻两端电压U1问题五：基尔霍夫电流定律例1：求R4和R5上的电流答：先假设R4和R5上的电流方向，对右侧R1、R2和R3构成的回路利用KCL，求解出R4上的电流，再对R4左侧的结点利用KCL，求解R5上的电流，求解过程略。

例2：求图示电路中，I a=, I b=, I c=。

答：先标注三个10Ω电阻上的电流参考方向，再用欧姆定律分别求出三个电阻上电流的大小，最后利用三个结点的电流方程求出：I a=1.5A, I b=0, I c=-1.5A。
