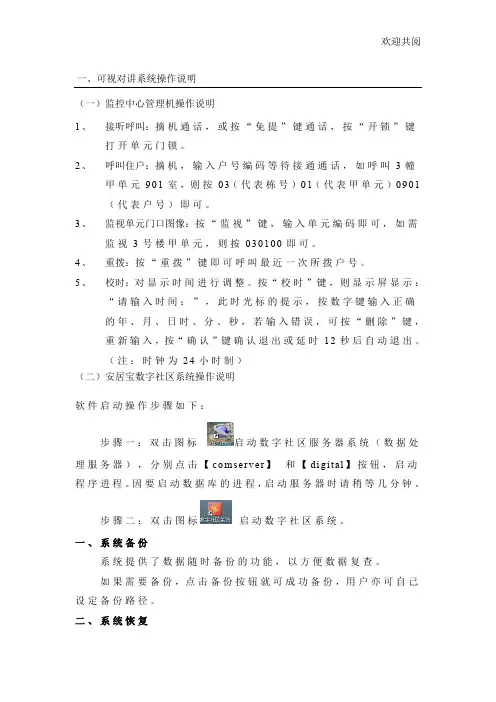

一、可视对讲系统操作说明（一）监控中心管理机操作说明接听呼叫：摘机通话，或按“免提”键通话，按“开锁”键打开1、单元门锁。

呼叫住户：摘机，输入户号编码等待接通通话，如呼叫3幢甲2、单元901室，则按03（代表栋号）01（代表甲单元）0901（代表户号）。

即可监视单元门口图像：按“监视”键，输入单元编码即可，如需3、监视3号楼甲单元，则按030100即可。

重拨：按“重拨”键即可呼叫最近一次所4、拨户号。

校时：对显示时间进行调整。

5、按“校时”键，则显示屏显示：“请输入时间：”，此时光标的提示，按数字键输入正确的年、月、日时、分、秒，若输入错误，可按“删除”键，重新输入，按“确认”键确认退出或延时12秒后自动退出。

（注：时钟为24小时制）（二）安居宝数字社区系统操作说明软件启动操作步骤如下：启动数字社区服务器系统一骤：双击图标（数据处理服务步器），分别点击【comserver】和【digital】按钮，启动程序进程。

因要启动数据库的进程，启动服务器时请稍等几分钟。

统系区社字数动启标图击双：二骤步．一、系统备份系统提供了数据随时备份的功能，以方便数据复查。

如果需要备份，点击备份按钮就可成功备份，用户亦可自己设定备份路径。

二、系统恢复系统提供了数据系统恢复的功能，以防止数据不慎丢失。

点击恢复按钮，就可恢复系统(三)门禁初始化注册门禁卡：1、主机初始化：【门禁初始化】→选中需初始化的楼栋→进入主机信息页面→输入主机的相关信息→【初始化】→【确认】保存或【关闭】退出每户卡数以单户住户所需最大卡数为设置基础；机器密码信息暂时空缺，为以后系统扩展提供空间。

不将卡禁门的面后，化始初行进有没此在如：注．点击楼栋名称主机信息页面选择房号输入卡资料面始化页13门禁初图：注册2、门禁卡册卡注图14门禁片照点击项资料及→【增加】→输入各页【选择房号】→门禁卡面注)→【可不上传页面中(如没照片下传的键，将已保存的照片上到增其余页面，关闭】直接退出存或【批量注册】→【确认】保或【册】同。

一、可视对讲系统操作说明（一）监控中心管理机操作说明1、接听呼叫：摘机通话，或按“免提”键通话，按“开锁”键打开单元门锁。

2、呼叫住户：摘机，输入户号编码等待接通通话，如呼叫3幢甲单元901室，则按03（代表栋号）01（代表甲单元）0901（代表户号）即可。

3、监视单元门口图像：按“监视”键，输入单元编码即可，如需监视3号楼甲单元，则按030100即可。

4、重拨：按“重拨”键即可呼叫最近一次所拨户号。

5、校时：对显示时间进行调整。

按“校时”键，则显示屏显示：“请输入时间：”，此时光标的提示，按数字键输入正确的年、月、日时、分、秒，若输入错误，可按“删除”键，重新输入，按“确认”键确认退出或延时12秒后自动退出。

（注：时钟为24小时制）（二）安居宝数字社区系统操作说明软件启动操作步骤如下：步骤一：双击图标启动数字社区服务器系统（数据处理服务器），分别点击【co m se rve r】和【d ig i t a l】按钮，启动程序进程。

因要启动数据库的进程，启动服务器时请稍等几分钟。

步骤二：双击图标启动数字社区系统。

一、系统备份系统提供了数据随时备份的功能，以方便数据复查。

如果需要备份，点击备份按钮就可成功备份，用户亦可自己设定备份路径。

二、系统恢复系统提供了数据系统恢复的功能，以防止数据不慎丢失。

点击恢复按钮，就可恢复系统(三)门禁初始化注册门禁卡：1、主机初始化：【门禁初始化】→选中需初始化的楼栋→进入主机信息页面→输入主机的相关信息→【初始化】→【确认】保存或【关闭】退出每户卡数以单户住户所需最大卡数为设置基础；机器密码信息暂时空缺，为以后系统扩展提供空间。

注：如在此没有进行初始化，后面的门禁卡将不点击楼栋名称图13门禁初始化页面2、门禁卡注册：图14门禁卡注册【选择房号】→门禁卡页面→【增加】→输入各项资料及点击照片下的 键，将已保存的照片上传到页面中(如没照片可不上传)→【注册】或【批量注册】→【确认】保存或【关闭】直接退出页面，其余增加、修改或删除操作方法与上相同。

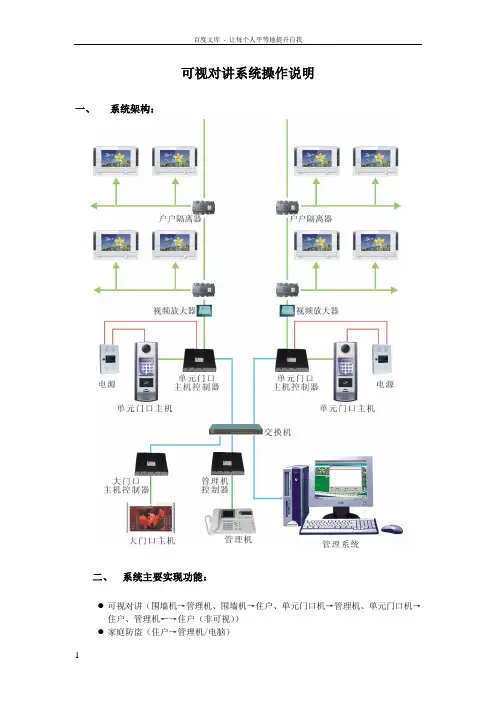

可视对讲系统操作说明一、系统架构：二、系统主要实现功能：●可视对讲（围墙机→管理机、围墙机→住户、单元门口机→管理机、单元门口机→住户、管理机←→住户（非可视））●家庭防盗（住户→管理机/电脑）●监视功能（管理机→围墙机、管理机→单元门口机、住户→单元门口机）●密码开锁功能（围墙机→公共密码、单元门口机→私人密码）●门禁刷卡开锁功能（道闸、单元门）三、基本操作1)中心管理机：DF2000-2VCN➢主要作用：接收围墙机、单元门口机、分机呼叫通话及遥控开锁；呼叫分机并通话；监视围墙机、单元门口机图象；接收住户分机防区报警等。

➢使用操作说明：a、设置：是对报警防区的设置，用于接收住户分机的报警时，显示报警的防区类型，（注：防区的设置要和住户分机安装的报警探头一致）。

设置方法：按“设置“键，则显示屏显示：b、校时：对显示时间进行调整。

按“校时”键，则显示屏显示：此时按光标的提示，按数字键输入正确的年、月、日、时、分、秒，若输入错误，可按“删除”键，重新输入，按“确认”键确认退出或延时12秒后自动退出。

（注：时钟为24小时制）c、模式选择：是管理机控制门口主机的呼叫方式，有白天和夜间两种模式。

在白天模式下，门口主机可以直接呼叫住户分机，不受管理机管理；在夜间模式下，门口主机呼叫住户分机后自动转到管理机，管理处确认后（在通话中按“显示”键，显示所呼户机地址码），若需转呼，再按“转呼”键转呼到住户分机。

操作方法：按“模式”键进入选择，则显示屏显示：此时输入要管理的门口主机的编码（8位号码，2位楼栋号+01+4个0。

若输入错误，可按“删除”键，重新输入），则显示屏显示：再按“1”或“2”选择所需要的模式，按“确认”键确认退出。

当被管理的门口机，呼叫户机时，管理机与其对讲的过程，按“显示”键，则显示屏显示：d、查询：本管理机具有查询编码、日期、设置、报警等功能。

按“查询”键，则显示屏显示：此时进入所要查询的各项，再按“1”－“4”键选择要查询的那个项目，按“确认”键查询。

D F2000联网可视对讲系统设计方案广东安居宝数码科技股份有限公司2011年12月12日目录前言 ................................................................................................................. 错误！未定义书签。

1.系统概述 ................................................................................................... 错误！未定义书签。

1.1.楼宇对讲系统的发展概述 ................................................................... 错误！未定义书签。

1.2.系统设计依据 ....................................................................................... 错误！未定义书签。

1.3.系统设计原则 ....................................................................................... 错误！未定义书签。

1.3.1.可靠性和安全性.......................................................................................... 错误！未定义书签。

1.3.2.实用性与先进性.......................................................................................... 错误！未定义书签。

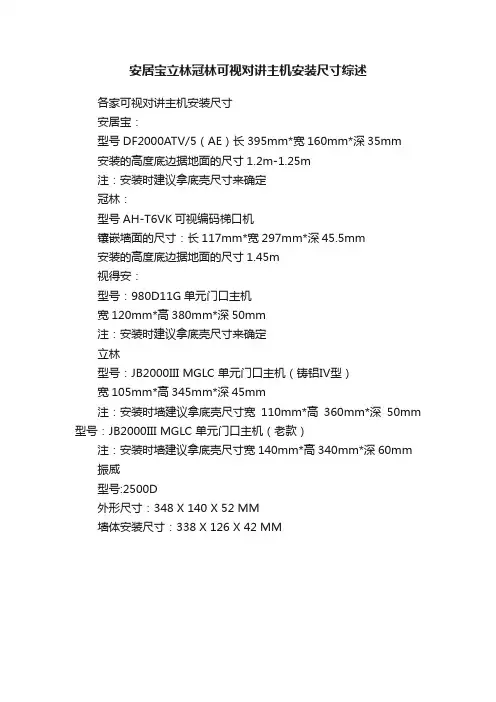

安居宝立林冠林可视对讲主机安装尺寸综述
各家可视对讲主机安装尺寸
安居宝：
型号DF2000ATV/5（AE）长395mm*宽160mm*深35mm
安装的高度底边据地面的尺寸1.2m-1.25m
注：安装时建议拿底壳尺寸来确定
冠林：
型号AH-T6VK可视编码梯口机
镶嵌墙面的尺寸：长117mm*宽297mm*深45.5mm
安装的高度底边据地面的尺寸1.45m
视得安：
型号：980D11G单元门口主机
宽120mm*高380mm*深50mm
注：安装时建议拿底壳尺寸来确定
立林
型号：JB2000III MGLC 单元门口主机（铸铝Ⅳ型）
宽105mm*高345mm*深45mm
注：安装时墙建议拿底壳尺寸宽110mm*高360mm*深50mm 型号：JB2000III MGLC 单元门口主机（老款）
注：安装时墙建议拿底壳尺寸宽140mm*高340mm*深60mm 振威
型号:2500D
外形尺寸：348 X 140 X 52 MM
墙体安装尺寸：338 X 126 X 42 MM。

培训教材A、系统组成：隆福花园对讲系统全称为DF2002外网IP互通联网彩色/黑白可视带门禁对讲系统。

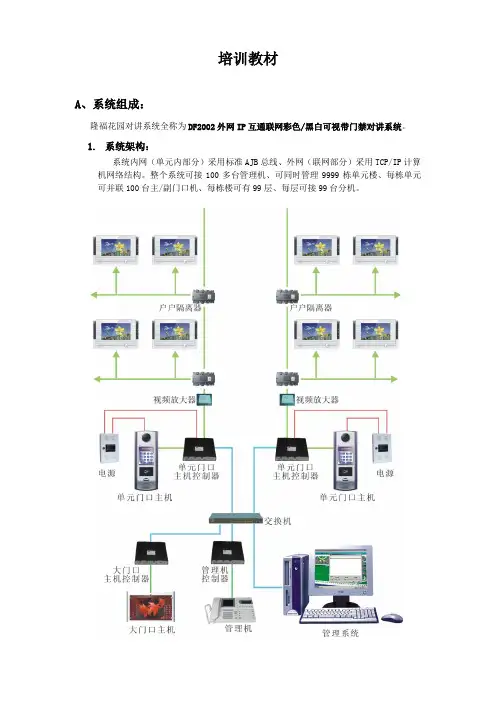

1.系统架构：系统内网（单元内部分）采用标准AJB总线、外网（联网部分）采用TCP/IP计算机网络结构。
