欧姆龙温控器E CC常用设定
- 格式:docx
- 大小:87.06 KB
- 文档页数:4

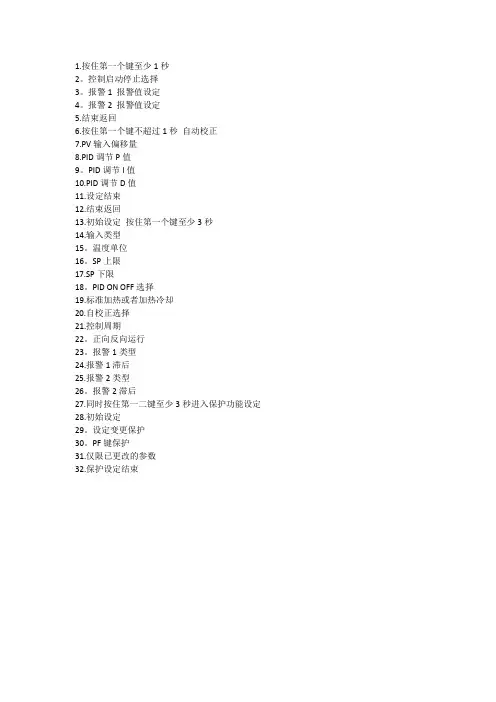

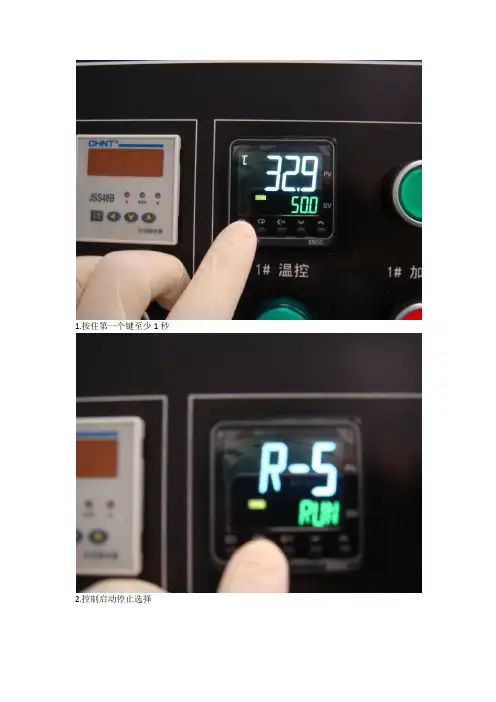

1.按住第一个键至少1秒
2。
控制启动停止选择
3。
报警1 报警值设定
4。
报警2 报警值设定
5.结束返回
6.按住第一个键不超过1秒自动校正
7.PV输入偏移量
8.PID调节P值
9。
PID调节I值
10.PID调节D值
11.设定结束
12.结束返回
13.初始设定按住第一个键至少3秒
14.输入类型
15。
温度单位
16。
SP上限
17.SP下限
18。
PID ON OFF选择
19.标准加热或者加热冷却
20.自校正选择
21.控制周期
22。
正向反向运行
23。
报警1类型
24.报警1滞后
25.报警2类型
26。
报警2滞后
27.同时按住第一二键至少3秒进入保护功能设定
28.初始设定
29。
设定变更保护
30。
PF键保护
31.仅限已更改的参数
32.保护设定结束。

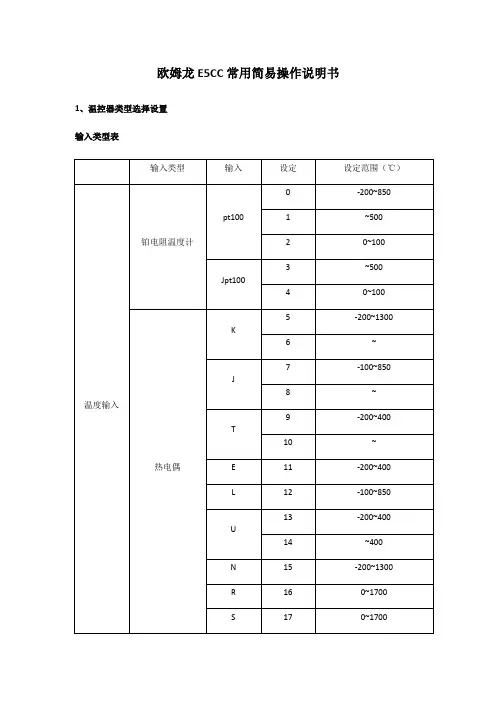

欧姆龙E5C C常用简易操作说明书1、温控器类型选择设置1.1输入类型表输入类型输入设定设定范围(℃)温度输入铂电阻温度计pt1000 -200~8501 -199.9~5002 0~100Jpt1003 -199.9~5004 0~100热电偶K5 -200~13006 -20.0~500.0J7 -100~8508 -20.0~400.0T9 -200~40010 -199.9~400.0E 11 -200~400L 12 -100~850 U13 -200~40014 -199.9~400 N 15 -200~1300 R 16 0~1700 S 17 0~1700 B 18 100~1800 W 19 0~2300 PL11 20 0~1300模拟量输入类型电流输入4~20mA 250~20mA 26 电压输入0~5V 270~10V 28*当输入类型不是铂电阻而错误的将铂电阻接入时,将会显示“ 5.ERR”。
为了清除“5.ERR”显示,需要正确接线并重新上电。
1.2输入类型修改设置温控器各部名称及功能长按【菜单键】至少3秒将进入初始设定菜单界面松开,界面右下角显示数字即为当前选择的输入类型,如需修改可按【上调键】或【下调键】来改变,设定完毕后长按【菜单键】直至温控器重启返回。
如:显示数字“5”时,说明当前输入类型为K型热电偶,如需将输入类型改为铂电阻输入,需通过按【上调键】使显示数字变为“0”或“1”或“3”(根据不同测试需要选择设定)。
设定类型表见“1.1输入类型表”。
1.3温控器PID控制设置长按【菜单键】至少3秒将进入初始设定菜单界面松开,单击【模式键】直至界面显示为“”时,通过单击【上调键】或【下调键】来改变,右下端显示为“PiD”时即当前模式为“PiD”控制,设定完毕后长按【菜单键】直至温控器重启返回。
1.4防触碰锁设置长按【菜单键】+【模式键】至少3秒将进入“保护菜单”,通过点击【模式键】切换界面显示至“WEPE”,单击【上调键】或【下调键】使右下角“OFF”变为“ON”,再同时按【菜单键】+【模式键】至少1秒,界面返回至主界面,此时界面会显示“”标志。
欧姆龙E5CC常用简易操作说明书1、温控器类型选择设置

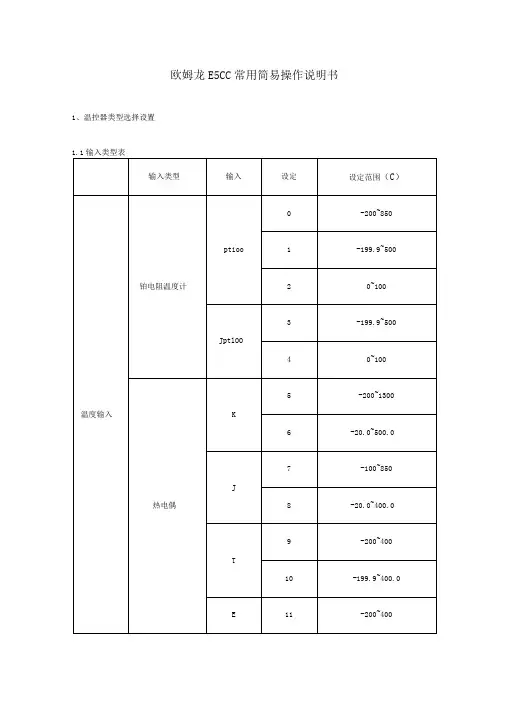

1.1输入类型表
*当输入类型不是铂电阻而错误的将铂电阻接入时,将会显示“5.ERR”。
为了清除“5.ERR”显示,需要正确接线并重新上电。
1.2输入类型修改设置
温控器各部名称及功能
长按【菜单键】至少3秒将进入初始设定菜单界面松开,界面右下角显示数字即为当前选择的输入类型,如需修改可按【上调键】或【下调键】来改变,设定完毕后长按【菜单键】直至温控器重启返回。
如:显示数字“5”时,说明当前输入类型为K型热电偶,如需将输入类型改为铂电阻输入,需通过按【上调键】使显示数字变为“0”或“1”或“3”(根据不同测试需要选择设定)。
设定类型表见“1.1输入类型表”。
1.3温控器PID控制设置
长按【菜单键】至少3秒将进入初始设定菜单界面松开,单击【模式键】直至界面显示为“”时,通过单击【上调键】或【下调键】来改变,右下端显示为“PiD”
时即当前模式为“PiD”控制,设定完毕后长按【菜单键】直至温控器重启返回。
1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”,通过点击【模式键】切换界面显示至“WEPE”,单击【上调键】或【下调键】使右下角“OFF”变为“ON”,再同时按【菜单键】+【模式键】至少1秒,界面返回至主界面,此时界面会显示“”标志。
如需修改参数,需进行同样操作将“WEPE”变为“OFF”状态。
欧姆龙E5CC常用简易操作说明书1、温控器类型选择设置
1.1输入类型表
*当输入类型不是铂电阻而错误的将铂电阻接入时,将会显示“5.ERR”。
为了清除“5.ERR”显示,需要正确接线并重新上电。
1.2输入类型修改设置
温控器各部名称及功能
长按【菜单键】至少3秒将进入初始设定菜单界面松开,界面右下角显示数字即为当前选择的输入类型,如需修改可按【上调键】或【下调键】来改变,设定完毕后长按【菜单键】直至温控器重启返回。
如:显示数字“5”时,说明当前输入类型为K型热电偶,如需将输入类型改为铂电阻输入,需通过按【上调键】使显示数字变为“0”或“1”或“3”(根据不同测试需要选择设定)。
设定类型表见“1.1输入类型表”。
1.3温控器PID控制设置
长按【菜单键】至少3秒将进入初始设定菜单界面松开,单击【模式键】直至界面显示
为“”时,通过单击【上调键】或【下调键】来改变,右下端显示为“PiD”时即当前模式为“PiD”控制,设定完毕后长按【菜单键】直至温控器重启返回。
1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”,通过点击【模式键】切换界面显示至“WEPE”,单击【上调键】或【下调键】使右下角“OFF”变为“ON”,再同时
按【菜单键】+【模式键】至少1秒,界面返回至主界面,此时界面会显示“”标志。
如需修改参数,需进行同样操作将“WEPE”变为“OFF”状态。
欧姆龙E5CC常用简易操作说明书1、温控器类型选择设置
*当输入类型不是铂电阻而错误的将铂电阻接入时,将会显示“ 5.ERR”。
为了清除“5.ERR 显示,需要正确接线并重新上电。
温控器各部名称及功能
长按【菜单键】至少 3秒将进入初始设定菜单界面松开,界面右下角显示数字即为当 前选择的输入类型,如需修改可按【上调键】或【下调键】来改变,设定完毕后长按【菜单
键】直至温控器重启返回。
如:显示数字“ 5”时,说明当前输入类型为 K 型热电偶,如需 将输入类型改为铂电阻输入, 需通过按【上调键】使显示数字变为“0”或“1”或“3”(根 据不同测试需要选择设定)。
设定类型表见“ 1.1输入类型表”。
1.3温控器PID 控制设置
长按【菜单键】至少 3秒将进入初始设定菜单界面松开,单击【模式键】直至界面显
r*
L HC L
示为“ --------- ”时,通过单击【上调键】或【下调键】来改变,右下端显示为“PiD ” 时即当前模式为“ PiD ”控制,设定完毕后长按【菜单键】直至温控器重启返回。
1.2输入类型修改设置
淖度羊
H®叶
动乍显示
O O
I 瓊弍湛」
下匿逵
翼迄显示]
上调区]
1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”,通过点击【模式键】切换界面显示至“ WEPE”,单击【上调键】或【下调键】使右下角“OFF ”变为“ ON ”,再同时按【菜单键】+【模式键】至少1秒,界面返回至主界面,此时界面会显示“”标志。
如需修改参数,需进行同样操作将“WEPE”变为“ OFF”状态。
E5CC系列温控器设置说明
E5CC功能键说明
长按菜单键3秒进入程序设置
1.设置输入类型为25(我们需要接入的是4-20mA信号),通过方向键及移位键设置数值
如下所示
输入类型对应表
2.输入4-20mA对应温度值-40—120℃设定
按模式键进入如下(CN-H 设置为250CN-L 设置为-40 )
3.设定温度(SL-H设定为100℃,SL-L设定为63℃)
4.控制模式为ONOF,如下
5.选择标准模式STND,如下
6.反向运行(加热)设为OR-R,如下
7.使用报警1,报警类型设置为3 (需求高于67℃停止加热,低于63℃开始加热),如下
报警类型对应输出功能表
8.报警1滞后设置值为1.5,如下
设置完成,按菜单键至少1秒退出。
欧姆龙E5CC常用简易操作说明书1、温控器类型选择设置
输入类型表
*当输入类型不是铂电阻而错误的将铂电阻接入时,将会显示“”。
为了清除“”显示,需要正确接线并重新上电。
输入类型修改设置
温控器各部名称及功能
长按【菜单键】至少3秒将进入初始设定菜单界面松开,界面右下角显示数字即为当前选择的输入类型,如需修改可按【上调键】或【下调键】来改变,设定完毕后长按【菜单键】直至温控器重启返回。
如:显示数字“5”时,说明当前输入类型为K型热电偶,如需将输入类型改为铂电阻输入,需通过按【上调键】使显示数字变为“0”或“1”或“3”(根据不同测试需要选择设定)。
设定类型表见“输入类型表”。
温控器PID控制设置
长按【菜单键】至少3秒将进入初始设定菜单界面松开,单击【模式键】直至界面显示
为“”时,通过单击【上调键】或【下调键】来改变,右下端显示为“PiD”时即当前模式为“PiD”控制,设定完毕后长按【菜单键】直至温控器重启返回。
防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”,通过点击【模式键】切换界面显示至“WEPE”,单击【上调键】或【下调键】使右下角“OFF”变为“ON”,再同时按【菜单键】+【模式键】至少1秒,界面返回至主界面,此时界面会显示“”标志。
如需修改参数,需进行同样操作将“WEPE”变为“OFF”状态。
欧姆龙温控器E5C C
常用设定
欧姆龙E5CC常用简易操作说明书
1、温控器类型选择设置
1.1输入类型表
*当输入类型不是铂电阻而错误的将铂电阻接入时,将会显示“5.ERR”。
为了清除“5.ERR”显示,需要正确接线并重新上电。
1.2输入类型修改设置
温控器各部名称及功能
长按【菜单键】至少3秒将进入初始设定菜单界面松开,界面右下角显示数字即为当前选择的输入类型,如需修改可按【上调键】或【下调键】来改变,设定完毕后长按【菜单键】直至温控器重启返回。
如:显示数字“5”时,说明当前输入类型为K型热电偶,如需将输入类型改为铂电阻输入,需通过按【上调键】使显示数字变为“0”或“1”或“3”(根据不同测试需要选择设定)。
设定类型表见“1.1输入类型表”。
1.3温控器PID控制设置
长按【菜单键】至少3秒将进入初始设定菜单界面松开,单击【模式键】
直至界面显示为“”时,通过单击【上调键】或【下调键】来改变,右下端显示为“PiD”时即当前模式为“PiD”控制,设定完毕后长按【菜单键】直至温控器重启返回。
1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”,通过点击【模
式键】切换界面显示至“WEPE”,单击【上调键】或【下调键】使右下角“OFF”变为“ON”,再同时按【菜单键】+【模式键】至少1秒,界面返回至主界面,此时界面会显示“”标志。
如需修改参数,需进行同样操作将“WEPE”变为“OFF”状态。
1.按住第一个键至少1秒
2.控制启动停止选择
3.报警1 报警值设定
4.报警2 报警值设定
5.结束返回
6.按住第一个键不超过1秒自动校正
7.PV输入偏移量
8.PID调节P值
9.PID调节I值
10.PID调节D值
11.设定结束
12.结束返回
13.初始设定按住第一个键至少3秒
14.输入类型
15.温度单位
16.SP上限
17.SP下限
18.PID ON OFF选择
19.标准加热或者加热冷却
20.自校正选择
21.控制周期
22.正向反向运行
23.报警1类型
24.报警1滞后
25.报警2类型
26.报警2滞后
27.同时按住第一二键至少3秒进入保护功能设定
28.初始设定
29.设定变更保护
30.PF键保护
31.仅限已更改的参数
32.保护设定结束
