Intel xeon 5500系列处理器集成3个内存控制器，每个控制器控制一个通道，组成3通道内存，对内存的插法也有很多种情况，根据不同的插法可以达到性能和安全不同的效果，本文主要介绍HP ProLiant DL380G6 服务器内存的插法。
详细信息

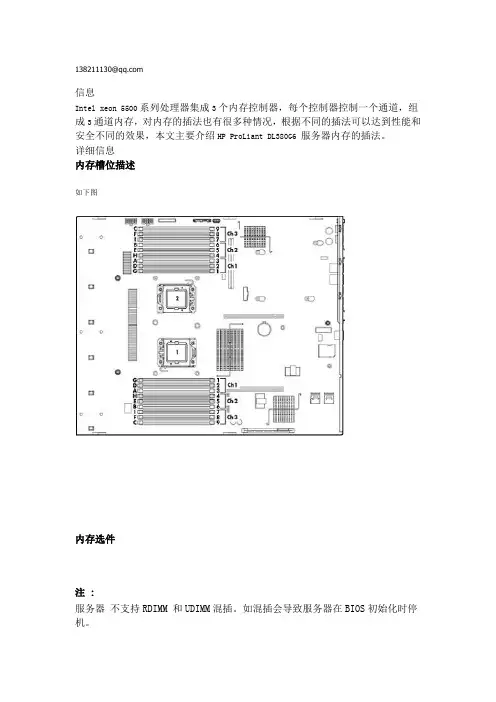

内存槽位描述
如下图
内存选件
注 :
服务器不支持RDIMM 和UDIMM混插。如混插会导致服务器在BIOS初始化时停机。
服务器的内存子系统同时支持RDIMM 和UDIMM两种类型。如果提到DIMM时下面的信息适用于这两种类型。当特指RDIMM或UDIMM时，提到的信息只使用于那种类型。安装在服务器中的内存必须同种型号。
服务器支持下面的内存速率：
1. 单－rank和双－rank PC3-10600(DDR-1333) 内存运行在1333和1066MHz
2. 4- rank PC3-8500(DDR-1067)运行在1066MHz
根据处理器类型，安装的内存数量和安装的是UDIMM或者RDIMM，内存时钟速率可能会降低到1066或800MHz。更多的安装内存槽位影响信息，查看下面信息。
内存子系统架构
服务器的内存子系统划分为channels.每个处理器支持3个channel.每个channel支持3个内存。请看下面的表格
在Advanced ECC 模式中这种多channel 的架构提供了增强的性能。这种架构在
Mirrored 和 Lockstep 内存模式中同样适用。服务器支持RDIMM 和UDIMM。
通用内存安装准则
在所有的AMP模式中遵守下面的准则：
1.只有安装处理器对应的内存槽可以安装内存。
2.在多处理配置的机型中，为达到最大化性能的目的，尽可能均匀地分配所有处理器对应的内存总
容量。
3.不要混插UDIMM和RDIMM。
4.每个channel 最多支持两个UDIMM。
5.如果一个处理器安装了4-rank的内存，那么那个处理器的每个channel最多只能安装2条内存。
6.如果一个channel 包含4-rank的内存，那么4-rank的内存必须首先被安装在这个channel上。内存频率请看下图
Advanced ECC安装准则
Advanced ECC安装准则
1.遵守内存安装通用准则。
2.内存可以单独安装。（不需要成对安装）
1.遵守内存安装通用准则。
2.内存可以单独安装。（不需要成对安装）
3.单处理器安装顺序。
1.RDIMM：按照字母顺序顺序安装（从A到I）
2.UDIMM：按照字母顺序从A到F，不能安装G到I
4.多处理器安装顺序。
1.RDIMM：按照字母顺序顺序安装（从A到I）
2.UDIMM：按照字母顺序从A到F，不能安装G到I
镜像内存安装准则
1.参照通用内存安装准则
2.对于每个处理器总是将内存安装在channel 1和2上
3.不要安装channel 3
4.对于一个处理器安装在channel 1和2 的内存必须完全一样
5.在多处理器配置中，每个处理器必须有一个有效的镜像内存配置
6.在多处理器配置中，每个处理器可以有一个不同的有效的镜像内存配置单处理器镜像内存安装顺序
1.RDIMM
1.A和B
2.D和E
3.G和H
4.不要安装C，F或I
2.UDIMM
1.A和B
2.D和E
3.不要安装C，F，G, H 或I
多处理器镜像内存安装顺序
为每个处理器配置内存的顺序与单处理器相同，不赘述。
Lockstep内存配置
Lockstep模式提供保护，防止多位内存错误发生在同一个DRAM设备中。Lockstep模式可以纠正任何单一的x4和x8内存类型的DRAM设备故障。在每个channel中的内存必须有相同的HP part number 号。
Lockstep模式使用channel 1和channel 2。Channel 3不被安装内存。因为当使用Lockstep 模式时，channel 3 是不能被使用，所以它的最大内存容量低于高级ECC模式。高级ECC模式的内存性能也会稍微高一些。
Lockstep 内存安装准则与镜像内存安装相同。
