户式中央空调SG商用风管道式中央空调制冷量:7.3KW-26.9KW适用范围:70-10000平方米茶楼、餐馆、娱乐、超市、展厅、生产车间等大面积、人流密集的场所。
机组特点舒适健康◎可直接从户外引入新风,改善室内空气品质,且没有冷却水系统被污染的担忧,彻底摆脱军团菌的危害,可有效预防空调病。
功能完备◎六种基本运行模式;四种风速挡调节体感温度;红外线远距离遥控,蜂鸣声响提示;12小时内开关机智能设置更具人性化。
静音设计◎采用低噪音风机及先进降噪结构设计,工作噪音远低于国家标准,充分保证室内机组运行安静、平稳。
灵活设计◎送回风口自由配置,款式任意选择,可满足众多用户的不同室内装潢风格。
安装便捷◎室内机直接隐蔽安装在天花板内,风管道布置简单,无需水泵、水管道和阀门等冷水系统,设计周期短、安装灵活、维护方便。
◎单程30m超长室内外机组连接配管,使得空调机组安装位置更加随意。
室外机机组性能参数配套室内机暗藏吊顶式室内机组性能参数水管道式户式中央空调HA水管道式户式中央空调制冷量:9.7KW-46KW适用范围:80m2—600m2的公寓、别墅、小型商用和工业用空调场合。
机组特点健康舒适◎具有温差小,风量大的特点;以水调节温度,使室内空气更柔和,与人体感觉舒适温度曲线完美结合,完全避免传统家用空调冷热不均引起的空调病,老人与儿童同样可以安全享受.技术先进◎独特节流设计配合专用控制软件,精确控制温度;采用动态除霜技术,降低系统压力,减小温度波动◎专利技术排水方式,杜绝化霜水结冰,排除隐患。
设计灵活◎可与城市热网、燃气炉、电加热、地板采暖等设备配合。
◎主机根据结构不同分为立式、卧式、分体式,不仅简化安装,更利于管路设计和建筑物外形美观,分体式还可满足重霜区域、高寒地区等全国范围内不同气候地区使用。
智能控制◎网络智能远程监控系统,通讯遥控系统对空调的启停、温度、时间等进行控制调节,联动功能更可实现室内风机盘管对主机的启停控制,使温度更精准、节能更有效。

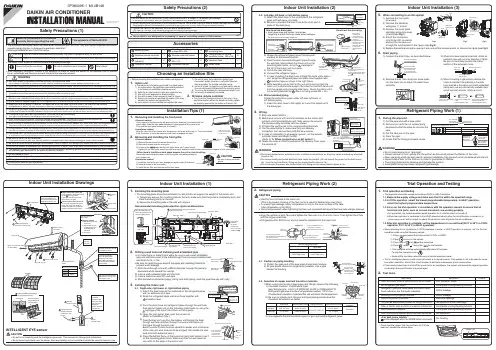

Press and select the trial operation (COOL or HEAT).Press to turn on the system.Press both of and at the same time.Press , select “ ”,and press for confirmation.• Trial operation will stop automatically after about 30 minutes.To stop the operation, press .• Some of the functions cannot be used in the trial operation mode.• The air conditioner draws a small amount of power in its standby mode. If the system is not to be used for some time after installation, shut off the circuit breaker to eliminate unnecessary power consumption.• If the circuit breaker trips to shut off the power to the air conditioner, the system will restore the original operation mode when the circuit breaker is opened again..(ﺔﺌﻓﺪﺘﻟﺍ ﻭﺃ ﺪﻳﺮﺒﺘﻟﺍ) ﻲﺒﻳﺮﺠﺘﻟﺍ ﻞﻴﻐﺸﺘﻟﺍ ﺭﺎﻴﺘﺧﺎﺑ ﻢﻗﻭ ﻂﻐﺿﺍ.ﻡﺎﻈﻨﻟﺍ ﻞﻴﻐﺸﺘﻟ ﻂﻐﺿﺍ.ﺖﻗﻮﻟﺍ ﺲﻔﻧ ﻲﻓ ﻭ ﻦﻣ ﻼﻛ ﻂﻐﺿﺍﺭﺎﻴﺘﺧﺎﺑ ﻢﻗﻭ ﻂﻐﺿﺍﻴﺋﺎﻘﻠﺗ ﻲﺒﻳﺮﺠﺘﻟﺍ ﻞﻴﻐﺸﺘﻟﺍ ﻒﻗﻮﺘﻴﺳ. ﻂﻐﺿﺍ ،ﻞﻴﻐﺸﺘﻟﺍ ﻑﺎﻘﻳﻹ.ﻲﺒﻳﺮﺠﺘﻟﺍ ﻞﻴﻐﺸﺘﻟﺍ ﻊﺿﻭ ﻲﻓ ﻒﺋﺎﻇﻮﻟﺍ ﺾﻌﺑ ﻝﺎﻤﻌﺘﺳﺍ ﺭﺬﻌﺘﻳﻴﺌﺿ ﺍﺭﺍﺪﻘﻣ ﺎ.ﻱﺭﻭﺮﻀﻟﺍ ﺮﻴﻏ ﺭﺎﻴﺘﻟﺍ ﻙﻼﻬﺘﺳﺍ ﻦﻣ ﺪﺤﻠﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺮﺋﺍﺪﻟﺍ ﻊﻃﺎﻗ ﻑﺎﻘﻳﺈﺑ ﻢﻗPress and select the trial operation (COOL or HEAT).Press to turn on the system.Press both of and at the same time.Press , select “ ”,and press for confirmation.• Trial operation will stop automatically after about 30 minutes.To stop the operation, press .• Some of the functions cannot be used in the trial operation mode.• The air conditioner draws a small amount of power in its standby mode. If the system is not to be used for some time after installation, shut off the circuit breaker to eliminate unnecessary power consumption.• If the circuit breaker trips to shut off the power to the air conditioner, the system will restore the original operation mode when the circuit breaker is opened again..(ﺔﺌﻓﺪﺘﻟﺍ ﻭﺃ ﺪﻳﺮﺒﺘﻟﺍ) ﻲﺒﻳﺮﺠﺘﻟﺍ ﻞﻴﻐﺸﺘﻟﺍ ﺭﺎﻴﺘﺧﺎﺑ ﻢﻗﻭ ﻂﻐﺿﺍ.ﻡﺎﻈﻨﻟﺍ ﻞﻴﻐﺸﺘﻟ ﻂﻐﺿﺍ.ﺖﻗﻮﻟﺍ ﺲﻔﻧ ﻲﻓ ﻭ ﻦﻣ ﻼﻛ ﻂﻐﺿﺍﺭﺎﻴﺘﺧﺎﺑ ﻢﻗﻭ ﻂﻐﺿﺍﻴﺋﺎﻘﻠﺗ ﻲﺒﻳﺮﺠﺘﻟﺍ ﻞﻴﻐﺸﺘﻟﺍ ﻒﻗﻮﺘﻴﺳ. ﻂﻐﺿﺍ ،ﻞﻴﻐﺸﺘﻟﺍ ﻑﺎﻘﻳﻹ.ﻲﺒﻳﺮﺠﺘﻟﺍ ﻞﻴﻐﺸﺘﻟﺍ ﻊﺿﻭ ﻲﻓ ﻒﺋﺎﻇﻮﻟﺍ ﺾﻌﺑ ﻝﺎﻤﻌﺘﺳﺍ ﺭﺬﻌﺘﻳﻴﺌﺿ ﺍﺭﺍﺪﻘﻣ ﺎ.ﻱﺭﻭﺮﻀﻟﺍ ﺮﻴﻏ ﺭﺎﻴﺘﻟﺍ ﻙﻼﻬﺘﺳﺍ ﻦﻣ ﺪﺤﻠﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺓﺮﺋﺍﺪﻟﺍ ﻊﻃﺎﻗ ﻑﺎﻘﻳﺈﺑ ﻢﻗCAUTIONWhen pressing the switch, do not touch the terminal block. It has a high voltage, and touching it could cause electric shock.Press both of and at the same time. 4) Press , select “ ”, and press Forced cooling operation will stop automatically after about 30 minutes. anof an.ﺔﻴﺋﺎﺑﺮﻬﻛ ﺔﻣﺪﺻ ﺙﻭﺪﺣ ﻲﻓ ﺐﺒﺴﺘﻳ ﺪﻗ ﻪﺴﳌﻭ ،ﺔﻴﻟﺎﻋ ﺔﻴﻄﻟﻮﻓ ﺍﺫ ﻮﻬﻓ .ﺔﻴﻓﺮﻄﻟﺍ ﺔﻠﺘﻜﻟﺍ ﺲﳌ ﻰﻟﺇ ﺪﻤﻌﺗ ﻻ ،ﺡﺎﺘﻔﳌﺍ ﻰﻠﻋ ﻂﻐﻀﻟﺍ ﺪﻨﻋ.ﻡﺎﻈﻨﻟﺍ ﻞﻴﻐﺸﺘﻟ ﻂﻐﺿﺍ.ﺖﻗﻮﻟﺍ ﺲﻔﻧ ﻲﻓ ﻭ ﻦﻣ ﻼﻛ ﻂﻐﺿﺍ ﺭﺎﻴﺘﺧﺎﺑ ﻢﻗﻭ ﻂﻐﺿﺍﻴﺋﺎﻘﻠﺗ ﻱﺮﺴﻘﻟﺍ ﺪﻳﺮﺒﺘﻟﺍ ﺔﻴﻠﻤﻋ ﻒﻗﻮﺘﺘﺳ ﻦﻣ ﻭ ﻦﻣ ﻭ ﻦﻣ ﻂﻗﻭ ﻂ。

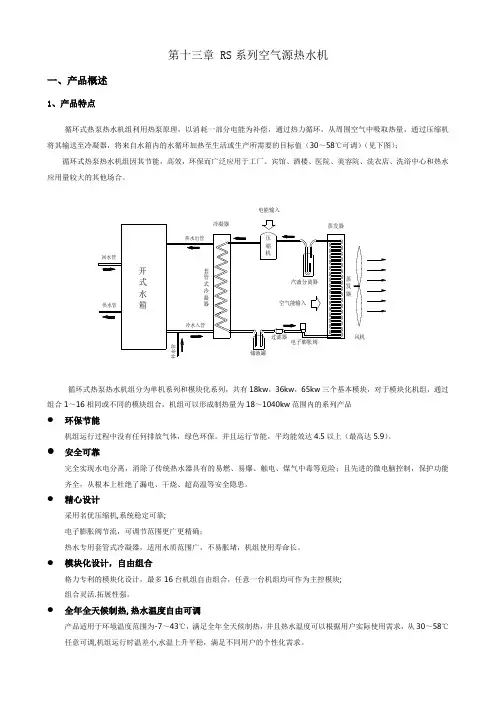

第十三章 RS系列空气源热水机一、产品概述1、产品特点循环式热泵热水机组利用热泵原理,以消耗一部分电能为补偿,通过热力循环,从周围空气中吸取热量,通过压缩机将其输送至冷凝器,将来自水箱内的水循环加热至生活或生产所需要的目标值(30~58℃可调)(见下图);循环式热泵热水机组因其节能,高效,环保而广泛应用于工厂、宾馆、酒楼、医院、美容院、洗衣店、洗浴中心和热水应用量较大的其他场合。
电能输入循环式热泵热水机组分为单机系列和模块化系列,共有18kw,36kw,65kw三个基本模块,对于模块化机组,通过组合1~16相同或不同的模块组合,机组可以形成制热量为18~1040kw范围内的系列产品●环保节能机组运行过程中没有任何排放气体,绿色环保。
并且运行节能,平均能效达4.5以上(最高达5.9)。
●安全可靠完全实现水电分离,消除了传统热水器具有的易燃、易爆、触电、煤气中毒等危险;且先进的微电脑控制,保护功能齐全,从根本上杜绝了漏电、干烧、超高温等安全隐患。
●精心设计采用名优压缩机,系统稳定可靠;电子膨胀阀节流,可调节范围更广更精确;热水专用套管式冷凝器,适用水质范围广,不易胀堵,机组使用寿命长。
●模块化设计,自由组合格力专利的模块化设计,最多16台机组自由组合,任意一台机组均可作为主控模块;组合灵活.拓展性强。
●全年全天候制热,热水温度自由可调产品适用于环境温度范围为-7~43℃,满足全年全天候制热,并且热水温度可以根据用户实际使用需求,从30~58℃任意可调,机组运行时温差小,水温上升平稳,满足不同用户的个性化需求。
例KFRS-36SM/AS表示:名义制热量为36kW的三相电、双系统、模块化循环型分体式空气源热泵热水机。
二、产品性能与规格1、产品外形图KFRS-18(M)/AS KFRS-36S(M)/ASKFRS-65S(M)/AS说明: 1.名义工况:室外环境温度20℃DB/15℃WB,水侧初始温度15℃,终止温度55℃;2.使用范围:环境温度-7~43℃;3.热水温度调节范围:30-58℃;4.机组噪声是在半消音室的测量值,实际运行时由于环境的改变会稍微高点;5.上述参数表中,水系统扬程仅适应于非模块化机组(单机系列),机组重量包括水泵重量,模块化机组重量应减去水泵重量6.若因产品改良而发生规格变化,则以铭牌参数为准;7.机组分单机(自带水泵)和模块化(不带水泵)两个系列,其中单机系列型号为KFRS-18/AS、KFRS-36S/AS、KFRS-65S/AS;模块化系列型号为KFRS-18M/AS、KFRS-36SM/AS、KFRS-65SM/AS;三、产品安装1、安装注意事项●工程的设计、安装,必须由有资格的专业人士,根据相关法律、规章,结合本手册进行。
数据通讯时的参数
数据通讯模块的安装按
面板上的发光二极管
面板上的LED在相应延时激活时发光。
最上方的LED指示阀的开度增大。
第二个LED指示阀的开度减小。
当调节过程中发生错误时,所有的
参数的保存
操作示例
订货
型号功能产品代码EKC 312 过热度控制器084B7250 EKA 173 数据通讯接口模块(附
件,FTT10模式)
084B7092 EKA 175 数据通讯接口模块(附
件,RS 485模式)
084B7093
EKA 174 数据通讯接口模块(附
件,RS 485模式)084B7124
内部和外部开关交互作用以及其他动作。
用一个压力信号。
负荷定义过热度
基于定义的过热度曲线设定。
该曲线由三个值确
自适应过热度
基于蒸发器的负荷,通过查找MSS。

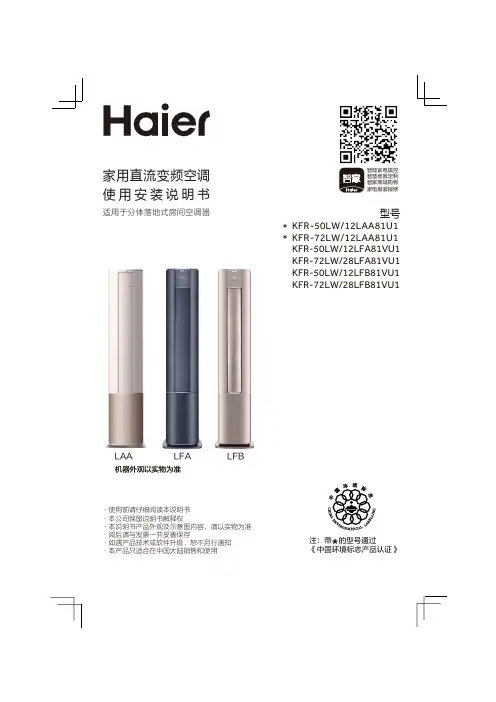

LAAKFR-50LW/12LAA81U1KFR-72LW/12LAA81U1智能家电操控智慧场景定制智家商城购物家电报装报修型号使用安装说明书家用直流变频空调适用于分体落地式房间空调器KFR-50LW/12LFA81VU1KFR-72LW/28LFA81VU1KFR-50LW/12LFB81VU1KFR-72LW/28LFB81VU1LFALFB**注:带的型号通过《中国环境标志产品认证》·使用前请仔细阅读本说明书·本公司保留说明书解释权·本说明书产品外观及示意图内容,请以实物为准·阅后请与发票一并妥善保存·如遇产品技术或软件升级,恕不另行通知·本产品只适合在中国大陆销售和使用The future is NOW!空调Wi-Fi功能:空调室内机内置Wi-Fi模块,通过“海尔智家”APP配置入网。
可随心控制家中智能设备,享受家电全流程服务独有的社群功能。
在各大手机应用商店搜索“海尔智家”或扫描封面二维码下载APP。
用户注册、登录,按APP操作指引,绑定空调即可用手机控制空调。
语音功能56度C自清洁功能清洗换热器,并进行高温杀菌,还您洁净空气。
智能人机交互,语音识别率高。
人体舒适智能控制系统是由海尔与中国标准化研究院联合,创新研发而成的空调智能控制系统。
Wi-Fi功能舒适功能定位送风功能更人性化的摆风设计,在享受夏天清凉,冬天暖风的同时,避免身体受冷、热风直吹,保护一家老小身体健康。
除菌功能 去除空气中细菌等有害微生物,效果显著,使空气更健康。
静音功能 海尔空调静音功能,安静运转。
电源插座必须配有地线,以保证空调器通过电源插座有效接地。
不接地或接地不完全,有可能会发生触电或着火危险。
严禁使用移动插座或与其它电器并联使用。
空调安装后应通电进行漏电检测。
请定期清洗过滤网。
若过滤网被堵塞会导致制冷和制热效果不佳、耗电量增大、制冷运转时滴水等现象。
空调清理记录簿(样本)
1. 简介
本文档为空调清理记录簿的样本,旨在记录空调清理的相关信息,以便于维护和管理空调设备的清洁状态。
2. 记录格式
以下是空调清理记录簿的记录格式示例:
3. 使用说明
- 在日期栏输入清理的日期,格式为年/月/日。
- 在清理人员栏输入执行清理任务的人员姓名。
- 在清理内容栏详细描述清理的具体内容,如清洗过滤网、冲洗蒸发器、检查排水情况等。
- 在清理结果栏记录清理的结果,如清洁完成、无异常等。
4. 注意事项
- 清理人员应按照相关操作规范进行清理,确保安全性和有效性。
- 记录时应准确填写日期、清理人员、清理内容和清理结果,以便后续查阅和管理。
5. 示例
以下是一份示例记录:
6. 结论
空调清理记录簿可用于记录空调清洁情况,有助于维护和管理空调设备的清洁状态,提高空调使用效果和寿命。
请按照记录格式准确填写相关信息,并确保清理操作的安全性和有效性。
家电空调使用说明书第一章安全须知1.1 使用环境要求空调产品适用于家庭和办公室等室内场所,不适用于特殊环境(如高温、潮湿、有易燃气体等)的安装和使用。
1.2 电源要求请使用额定电压220V的电源,并确保电源插座接地良好。
1.3 安全使用建议(1)禁止将金属物品等杂物放入空调内部,以免引起短路或火灾。
(2)使用前请检查电源线是否损坏,如有损坏应由专业人员维修或更换。
(3)在长时间不使用空调时,建议拔掉电源插头以节约能源并防止故障发生。
(4)当发生电源故障或其他异常情况时,请立即停止使用并联系售后服务中心。
第二章安装与操作2.1 安装前准备(1)请在安装前仔细阅读本使用说明书,并按照指示进行操作。
(2)选定安装地点时,请确保墙面坚固、垂直,并选择远离热源和水源的位置。
2.2 安装步骤(1)在选定的安装地点上标记出孔位置,进行孔洞预处理。
(2)在孔洞中安装固定架,并使用膨胀螺丝将其固定。
(3)将室内机与室外机的连接管道进行连接,并使用绝缘胶带进行绑扎。
(4)将室内机和室外机固定在安装位置上,确保牢固可靠。
2.3 操作说明(1)使用遥控器对空调进行开机、关机和调节温度等操作。
(2)在使用过程中,如遇到异常情况请确保电源是否正常,遥控器是否损坏等。
(3)每年定期对空调进行维护保养,包括清洗过滤器、检查制冷剂等。
第三章功能说明3.1 制冷模式在炎热的夏季,通过选择制冷模式,空调能够吸收室内的热量并将其排放至室外,从而降低室内温度。
3.2 制热模式在寒冷的冬季,通过选择制热模式,空调能够吸收室外的热量并将其释放至室内,从而增加室内温度。
3.3 除湿模式湿度过高时,选择除湿模式能够减少室内的湿气,提供一个更加舒适的环境。
3.4 自动模式在自动模式下,空调能够根据室内温度的变化自动调节工作模式,确保室内的温度保持在一个舒适的范围内。
第四章故障排除4.1 故障现象当空调出现以下情况时,请按照以下步骤进行故障排除:(1)空调无法启动:请检查电源是否正常连接,遥控器是否损坏。
w w w .e u r o k l i m a t .c o m .c nEKRV 系列数码多联式中央空调型 号: EKRV040A(R)1~EKRV500A(R)1制冷量: 10.0kW~141.0kW 制热量: 11.5kW~152.0kW 制冷剂:R410Awww.euroklimat 2007 柏林—安联保险(Berlin-Allianz Assurance)2006-2007 赫尔辛基—诺基亚全球总部研发中心(Helsinki- Nokia R&D centers worldwide headquarters)2006-2007 慕尼黑—DLR 航天工业EK 空调,源自欧洲的节能环保科技ISO9001:2008企业质量管理体系认证ISO14001:2004环境管理体系认证产品生产许可证(XK06-015-00361)国家认可实验室EK意大利总部 (EK Italia Headquarters)2010 沈阳国际展览中心2010 北京—中国航天集团控制与推进专业技术楼2009 中兴通讯南京研发中心2011 上海市质量监督检验技术研究院2009 重庆旭阳朗晴广场2011 中航工业沈阳飞机工业(集团)有限公司2011 深圳机场T3航站楼2009 沃尔玛大型连锁超级市场(China-Wal-Mart)www.euroklimat EKRV 系列数码多联式中央空调EKRV 系列数码多联式中央空调机组命名1、 EKRV EK 数码多联式中央空调主机2、 080 制冷量代号3、 A 设计序号4、 R 机组特性,R:热泵机组,单冷机组缺省5、 1 机组制冷剂形式,1:R410A 制冷剂,R22缺省6、 M M :主机,S :从机7、 F 电源特性:F 为380V/3N~/50Hz 8、 AA产品规格变化的具体描述EKRV 080 A R 1 M - F AA12483576概述及机组命名EK 空调持续不断地对多联机技术进行改进和革新,并将各种先进技术应用于EKRV 系列产品。

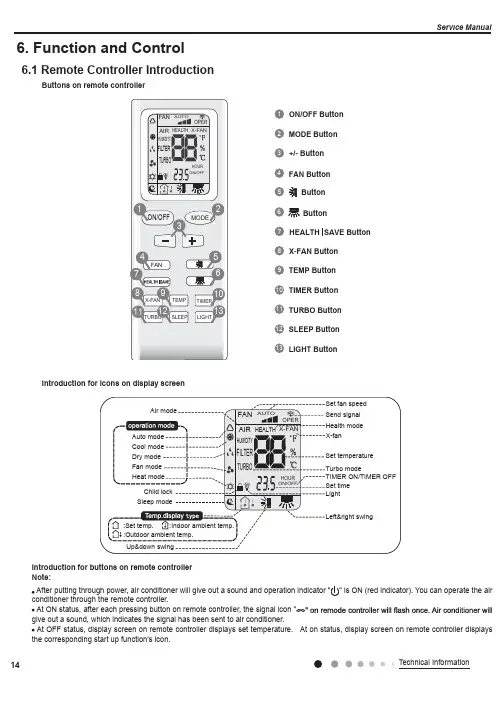

6. Function and Control6.1 Remote Controller IntroductionIntroduction for buttons on remote controller Note:conditioner through the remote controller.At ON status, after each pressing button on remote controller, the signal icon "give out a sound, which indicates the signal has been sent to air conditioner.At OFF status, display screen on remote controller displays set temperature. At on status, display screen on remote controller displays the corresponding start up function’s icon.Buttons on remote controllerIntroduction for icons on display screenON/OFF Button 2315649108121311MODE Button +/- Button X-FAN Button TEMP ButtonTURBO Button SLEEP Button LIGHT ButtonButton HEALTH SAVE Button 7TIMER ButtonFAN Button1.ON/OFF buttonindicator. Color may be differ-ent for different models)and indoor unit gives out a sound.2.MODE buttonPress this button can select your required operation mode.After selecting cool mode, air conditioner operates under cool mode. Cool indicator "" on indoor unit is ON. You can press "+" or "-"After selecting dry mode, air conditioner operates under dry mode at low speed. Dry indicator "" on indoor unit is ON. Under dry mode,After selecting heat mode, air conditioner operates under heat mode. Heat indicator "" on indoor unit is ON. You can press "+" or "-" receive the signal for heating mode.)Note:For preventing cold wind, after starting up heating mode, indoor fan will blow fan afterdelaying 1-5min. (Details time is decided by indoor ambient temperature) Temperature setting range on remote controller: 16o C~30o C(61o F~86o F) . Fan speed setting range: auto, low speed, medium speed and high speed.3."+" or "-" buttonAfter each pressing of "+" or "-" button, it can increase or decrease set temperature 1o C(1o F~2o F) . Hold "+" or "-" button, 2s later, set temperature on remote controller will change quickly. After reaching to your required time, loosen the button. Temperature indicator on indoor unit will also change accordingly. (Temperature can’t be adjusted under auto mode)Under TIMER ON, TIMER OFF or Clock setting, you can press "+"or "-" button to adjust time. (Refer to TIMER button for details)4.FAN buttonPressing this button can set fan speed circularly as: auto (AUTO), low(), medium(), high().Note:Under AUTO Speed,IDU fan motor will adjust the fan speed (high, medium or low speed) according to ambient temperature.If the unit is turned off during swing operation,the louver will stop at present position.Note:stops at current position)at current position)displayed dynamically)If the unit is turned off during swing operation,the louver will stop at present position.)" it’s the circulating swing. Horizontal louver of air conditioner will swing circularly according to the angle as shown by the icon.Note:There is no this function for the units. If press this key, the main unit will click, but it also runs under original status.7.HEALTH/SAVE buttonAfter pressing HEALTH button, remote controller will switch circularly as below: "HEAL TH"→"AIR"→"AIR HEA L TH"→"no display"When selecting "HEALTH" by remote controller, HEALTH function will be started up.When selecting "AIR" by remote controller, AIR function will be started up.When selecting "AIT HEALTH", AIR and HEALTH function will be started up.When there’s no display on remote controller, AIR and HEALTH function will be turned off.AIR function is applicable for some models.SAVE function:Under cool mode, press SAVE button and the unit will operate under SAVE mode. Dual-8nixie tube on remote controller displays "SE". Air conditioner will operate at auto speed. Set temperature can’t be adjusted. Press SAVE button again to exit SAVE mode. Air conditioner turn back to original set speed and set temperature.This function is applicable to partial of models.8.X-FAN buttonAfter pressing this button under cooling or dry mode, remote controller displays the character of "X-FAN" and X-FAN function is started up. Press this button again to cancel X-FAN function. The character of "X-FAN" will disappear.Note:After starting up X-FAN function, when turning off the unit, indoor fan will continue to operate for a while at low speed to dry the residual water inside the indoor unit.When the unit operates under X-FAN mode, press "X-FAN" button can turn off X-FAN function. Indoor fan stops operation immediately. 9.TEMP buttonPress this button can see indoor set temperature, indoor ambient temperature or outdoor ambient temperature on indoor unit’s display. When selecting "" by remote controller or no display, temperature indicator on indoor unit displays set temperature.When selecting "" by remote controller, temperature indicator on indoor unit displays indoor ambient temperature.When selecting "" by remote controller, temperature indicator on indoor unit displays outdoor ambient temperature.Note:Outdoor ambient temperature display may can’t be selected for some models. When indoor unit receives "" signal, it displays indoor set temperature.Only for the model whose indoor unit has dual-8 display.10.TIMER buttoncan adjust the time of TEMER ON. After each pressing of "+" or "-" button, time will increase or decrease half an hour. When holding "+" Cancel TIMER OFF: Press "TIMER" button again under TIMER OFF status.At OFF status, press this button once can set TIMER ON. Please refer to TIMER off for detailed operation.Cancel TIMER ON: Press "TIMER" button again under TIMER ON status.Note:Time setting range: 0.5-24 hours.Time interval between two operations can’t exceed 5s. Otherwise, remote controller will exit the setting status automatically.11.TURBO buttonWhen pressing this button under cooling or heating mode, air conditioner will enter into quick cooling or quick heating mode. The character of "TURBO" is displayed on remote controller. Press this button again to exit turbo function and the character of "TURBO" will be disappeared on remote controller.12.SLEEP buttonPress this button under cooling, heating mode can start up sleep function."" icon will be displayed on remote controller. Press this button again to cancel sleep function. "" icon on remote controller will be displayed.13.LIGHT buttonPress this button can turn off the light for indoor unit’s display. "" icon on remote controller will disappear. Press this button again to turn on the light for indoor unit’s display. "" icon on remote controller will be displayed.Function introduction for combination buttons Child lock functionPress "+" and "-" buttons simultaneously can turn on or turn off child lock function. When child lock function is started up, "" icon will be displayed on remote controller. If operate remote controller "Switchover function for temperature displayAfter turning off the unit by remote controller, press "-" button and "MODE" button simultaneously to switch between o C and °F.Operation guide, FAN, HEAT.Replacement of batteries in remote controller", as s direction.2. Replace two 7# (AAA 1.5V) dry batteries, and make sure the position of "+" polar and "-" polar are correct.3. Reinstall the cover of battery box.NOTICEDuring operation, point the remote control signal sender at the receiving window on indoor unit.The distance between signal sender and receiving window should be no more than 8m, and there should be no obstacles between them.controller should be close to indoor unit during operation.Replace new batteries of the same model when replacement is required.When you don’t use remote controller for a long time, please take out the batteries.If the display on remote controller is fuzzy or there’s no display, please replace batteries.。
版本号本样本中所述的风机特性,如尺寸、性能参数等,本公司保留更改的权利,恕不另行通知;如有不明之处,请来电询问。
This fan features described in the sample, such as size, performance parameters, the Company reserves the right to changewithout notice; if unknown place, please call us.Yilida Air Conditioning Ventilation Technical ManualSYWA 系列离心式空调风The Smart AirSYWA Series Centrifugal Ventilators机Version Number: A202304 The rights of final interpretation of this brochure belongs to Yilida.2023 All Rrights Reserved by Yilida: A202304该手册最终解释权归亿利达⻢来西亚⻛机私⼈有限公司所有2023亿利达(⻢来西亚)拥有版权并保留所有权利Reference:SYWA-M Y-2023,April 2023Reference:SYWA-MY-2023, July 2023A202307A202307风机应用部分Fan ApplicationsAMCA IntroductionAMCA介绍Fan Basics and Applications 风机基础及应用Fan Vibration and Balancing 风机的振动和平衡The Basics of Sound风机的声音基础The Effects of Temperature and Altitude温度与海拔对选型的影响002-005006-011012-018019-022023-025风机产品部分Fan ProductsSYWA 026-047CONTENTS目录空气运动及控制协会(AMCA 国际),是一家非盈利性的国际性组织,它的成员大多是世界各国与空气系统有关的生产商,涉及产品主要包括(但也不仅限于):工商业和家用的风机、百叶窗、风阀、空气幕、空气流量测量装置、噪声衰减器及其它空气系统组件。
风机动力箱 TFP系列妥思空调设备(苏州)有限公司 苏州工业园区东兴路7号内#3厂房邮编:215006电话:0512-********/72/73传真:0512-********网址: 上海办事处电话:021-********/39北京办事处电话:010-********/48广东办事处5/2.2/CH/2目录2说明3-7尺寸-型号2, 4, 5 8尺寸-型号6, 7 9热水盘管,特性和尺寸10电加热器,特性和尺寸11选型数据12风机性能数据-所有型号13定义•风量范围•压差传感器14噪声速查-型号 2 15噪声速查-型号 4 16噪声速查-型号 5 17噪声速查-型号 6 18噪声速查-型号7 19风机性能-型号2 20噪声数据-型号2气流噪声功率级•机外余压50Pa 21气流噪声功率级•机外余压100Pa 22辐射噪声功率级•机外余压50Pa 23辐射噪声功率级•机外余压100Pa 24风机性能-型号4 25噪声数据-型号4气流噪声功率级•机外余压50Pa 26气流噪声功率级•机外余压100Pa 27辐射噪声功率级•机外余压50Pa 28辐射噪声功率级•机外余压100Pa 29风机性能-型号5 30噪声数据-型号5气流噪声功率级•机外余压50Pa 31气流噪声功率级•机外余压100Pa 32辐射噪声功率级•机外余压50Pa 33辐射噪声功率级•机外余压100Pa 34风机性能-型号6 35噪声数据-型号6气流噪声功率级•机外余压50Pa 36气流噪声功率级•机外余压100Pa 37辐射噪声功率级•机外余压50Pa 38辐射噪声功率级•机外余压100Pa 39风机性能-型号7 40噪声数据-型号7气流噪声功率级•机外余压50Pa 41气流噪声功率级•机外余压100Pa 42辐射噪声功率级•机外余压50Pa 43辐射噪声功率级•机外余压100Pa 44热水盘管性能数据45-48电加热器特性与选型49电加热器性能数据49 TFP选型步骤50订货细节51目录概要 工作原理 串联式风机动力箱可用在各种不同的空调场合,具有很好的舒适性和灵活性。
第九部分热水机系列第一章空调节能热水器一、产品概述1、产品特点◆环保:绿色环保。
利用少量电能,通过吸收空气中的热量来加热生活用水,运行过程中没有任何污染物排放,不会对环境造成破坏。
◆自适应控制:采用了电子膨胀阀控制,并依据独特的自适应控制算法,系统能够根据环境与水温变化自动调整节流程度,任何时候均能保证系统处于最佳的运行状态(发明专利200710090097.x)。
◆安全:水箱内外胆均有可靠的接地,多重保护从根本上杜绝了漏电、干烧等安全隐患。
◆可靠:采用高温工况压缩机,耐高温高压,确保机组在宽领域工况范围的运行;采用优质不锈钢内胆,更加卫生、耐用,全面提升设备的使用寿命。
每台机组出厂前均通过严格的测试,从而保证了机组能长期稳定高效运行;全程故障自检,一旦出现故障,系统自动停止,确保系统可靠性与安全性。
◆适用:机组不受环境限制,可视居住特点安装在阳台、车库、储物间、地下室各处,无须专人看管,适用于住宅楼房、别墅套房等场所。
◆大容量水箱设计主机水箱分体设计,降低了安装承重要求,并可采用大容量水箱,以满足中央热水需求。
水箱采用高密度聚氨酯整体发泡,一体成形,发泡密度大且均匀,大大提升了热水的保温性能。
◆全自动控制,使用方便机组按设定要求全自动控制,水温达到设定要求,即自动停止;一旦水温降低后,即自动启动加热。
水温可自由设定,用户可根据需要自行设定开/关机时间(达到预定水温即自行停止工作),可实现低电价时工作、高电价时使用,减少了运行费用。
2、机组命名规则K F RS - 3.5 □□□□/ □ A □1 2 3 4 5 6 7 8 9 10 11序号代号描述可选项1 热源方式K-空气源式2 结构形式缺省-整体式;F-分体式3 热水机代号RS-热水机代号4 名义制热量名义制热量,单位:kW5 制热方式缺省-循环式;Z-直热式6 压缩机系统缺省-单系统;S-双系统7 模块化特征缺省-单台式非模块机组;M-模块式机组8 功能特征缺省-定频;P-变频;Pd-直流变频;Re-低温热泵9 制冷剂缺省-R22;N-R407C;Na-R410A;Nb-R134a10 设计序号以A、B、C……排列11 电源形式缺省-单相;S-三相;D-电加热3、水箱命名规则SX □□300 L C □1 2 3 4 5 6 7序号代号描述可选项1 机组代号SX-水箱2 水箱类型缺省-普通热泵水箱;V-多联机用热泵水箱3 功能代号缺省-无电加热功能;D-有电加热功能4 水箱容积水箱容积,单位:升(L)5 结构形式B-壁挂式;L-立式6 承压形式缺省-不承压水箱;C-承压水箱7 换热管形式缺省-无换热管;J-换热器与水接触;F-换热器与水不接触二、产品性能与规格1、产品外形图系列名称型号制热量(kW)产品外形图主机水箱线控器空调节能热水器A系列KFRS-3.5/A 3.5KFRS-5.0/A 5.0KFRS-7.2/A 7.2 A1系列KFRS-3.5/A1 3.5KFRS-5.0/A1 5.0KFRS-7.2/A1 7.2高水温系列KFRS-3.8/NbA 3.82、产品性能参数1)空调节能热水器参数表A系列:型号KFRS-3.5/A KFRS-5.0/A KFRS-7.2/A 项目额定制热量kW 3.5 5.0 7.2额定热水产量L/h 75 108 155额定输入功率kW 0.9 1.15 1.75最大输入功率kW 1.3 1.5 2.5出水温度℃(默认)50℃,35--55℃范围可调电源-220V~ 50Hz绝缘等级-I防水等级-IP×4名称R22制冷剂充注量kg 0.65 1.0 1.0外机尺寸宽×深×高mm 762×256×750 762×256×750 870×378×882包装尺寸宽×深×高mm 878×360×800 878×360×800 994×428×930堆放层次 2 2 2机组净重/毛重kg 50/55 55/60 68/78噪音dB(A) 50 52 53A1系列:型号KFRS-3.5/A1 KFRS-5.0/A1 KFRS-7.2/A1 项目额定制热量kW 3.5 5.0 7.2额定热水产量L/h 75 108 155额定输入功率kW 0.9 1.15 1.75最大输入功率kW 1.3 1.5 2.5出水温度℃(默认)50℃,35--58℃范围可调电源-220V~ 50Hz绝缘等级-I防水等级-IP×4名称R22制冷剂充注量kg 0.65 1.0 1.0外机尺寸宽×深×高mm 762×256×750 762×256×750 870×378×882包装尺寸宽×深×高mm 878×360×800 878×360×800 994×428×930堆放层次 2 2 2机组净重/毛重kg 50/56 55/61 68/79噪音dB(A) 50 52 53高水温系列:型号KFRS-3.8/NbA 项目额定制热量kW 3.8额定热水产量L/h 82额定输入功率kW 1.02最大输入功率kW 2.55出水温度℃(默认)50℃,35--70℃范围可调电源-220V~ 50Hz绝缘等级-I防水等级-IP×4名称R134a 制冷剂充注量kg 0.7外机尺寸宽×深×高mm 762×256×750包装尺寸宽×深×高mm 878×360×800堆放层次 2机组净重/毛重kg 55/61噪音dB(A) 50说明:①额定工况:室外环境温度20℃DB/15℃WB,初始水温度15℃,终止水温度55℃;②使用范围:环境温度-7~43℃;③若因产品改良而发生规格变化,则以铭牌参数为准。
空调使用说明一、空调的基本操作方法1. 开关机:按下电源开关,空调启动,再次按下电源开关,空调关闭。
2. 制冷/制热模式切换:通过模式按钮可实现制冷和制热模式之间的切换。
3. 温度调节:按下温度调节按钮,可增加或降低设定温度。
4. 风速调节:通过风速按钮可实现低速、中速和高速风的切换。
二、空调的使用注意事项1. 清洁过滤网:定期清洁空调的过滤网,以保证空气流通顺畅,提高空调性能。
2. 室内外温差:设定合适的室内外温差,通常为5-8摄氏度,以节约用电。
3. 风向调节:根据需要调整空调出风口的方向,避免直吹身体部位,以免引起不适。
4. 避免长时间开启:长时间开启空调容易使身体受寒,同时增加能耗,建议适度使用后关闭。
5. 不要太低温:将空调温度设定在舒适的范围内,避免设定过低,以免引发感冒或其他身体不适。
三、使用空调的节能技巧1. 定时开关机:根据需要设置定时开关机,避免不必要的能耗。
2. 使用节能模式:空调通常配备有节能模式,选择合适的模式可减少能耗。
3. 使用遥控器:通过合理使用空调遥控器,可以更加便捷地控制空调的工作状态,避免能耗浪费。
4. 室内隔热:合理利用窗帘、遮阳板等,做好室内隔热工作,减少外界热量的进入,提高空调效果。
四、日常维护保养1. 定期清洁空调:保持空调的清洁是提高空调使用寿命的重要环节,定期清洁内部和外部的尘垢,保持通风良好。
2. 检查电源线和插座:定期检查电源线和插座的连接情况,及时修复松动或损坏的电源线。
3. 定期检查冷媒:定期检查空调的冷媒情况,确保正常工作。
4. 定期更换过滤网:根据使用频率,定期更换过滤网,以保持空气的清洁。
五、安全使用提示1. 防止漏电:使用前检查电源线和插座,确保正常使用,避免漏电事故。
2. 避免水滴入机:空调运行时产生的水滴,避免直接滴入机内,以免引起故障。
3. 防止过载:确保电源供电能够满足空调的需求,避免过载使用。
4. 避免堵塞通风口:使用空调时,避免堵塞或覆盖通风口,保持良好的通风状态。
空调使用管理规定样本为响应市政府、总公司节约用电号召,贯彻勤俭节约、节能减排、安全使用原则,更好地为广大职工提供良好的办公环境,为切实加强我司办公室空调用电管理,确保我公司空调安全运行,现制定办公室空调使用管理规定如下:第一,使用空调时,应先关闭门窗,不能在开空调的室内吸烟,如需通风换气要先关闭空调。
下班要提前____分钟关闭空调,长时间(____分钟以上)离开时,要关闭空调,以便节能和保证减排效果。
第二,办公室在使用空调时根据气象台温度预报结果,在夏季室外最高气温达到____度以上,方可开启空调。
一般情况下不准开启空调。
第三,为做到节能降耗,要求夏季空调设置在____度以上,以免空调长时间工作,压缩机发热,发烫,影响正常使用。
第四,由于空调的使用和开启不当,造成空调损坏或不能正常使用的,要追究使用者责任。
第五,夏季雷雨天气应立即关闭空调,切断电源,以免遭受雷击。
遇上节假日,应拔去空调插头。
第六,空调施行“专人负责制”,行政部经理为空调使用责任人,主要负责掌握空调的使用时间,管理所属空调的正确使用方法,避免人为损坏,以保证空调能发挥其应有作用。
第七,全体职工必须增强节约用电、安全用电意识。
任何人不得随意开启空调外壳,不得私自拆装空调及电源开关,不得随意在空调线路上乱接线。
第八,当空调出现故障时,要及时报修,由电工上门检修,是人为原因损坏,要照价赔偿;是质量原因,及时联系空调维修部维修。
第九,公司不定期、不定时对空调使用情况进行检查,对违反上述规定或故意损坏的,对当事人严肃处理,并对部门进行通报和经济处罚。
____公司日期空调使用管理规定样本(2)一、环境保护方面1. 选择节能环保的空调产品,符合国家环保标准。
2. 定期对空调进行维护和清洁,避免灰尘和细菌滋生。
3. 在使用期间,勿频繁开启/关闭空调,避免能源浪费和机械损坏。
4. 合理设置空调温度,避免过度制冷或加热,浪费能源。
二、使用原则方面1. 确保空调安装牢固,保证空调运行平稳、无异响。
2024年宿舍空调使用管理规定样本为强化职工宿舍及办公室空调设备的管理,确保其安全、高效运行,为职工创造一个舒适的工作与生活环境,同时遵循安全使用、节约能源、合理利用资源、避免浪费的原则,特此制定以下管理规定:一、职工宿舍及办公室的空调安装、调整、维修工作由项目部统一负责。
各使用部门若发现空调出现异常,应立即向综合部门报告,由综合部门统一安排维修工作。
严禁任何部门或个人私自拆卸或打开空调室内、外机,以防人为损坏及安全事故的发生。
二、宿舍及办公室空调均配备专用电源插座,禁止在插座上连接其他电器或临时电源;严禁在空调器上悬挂任何物品。
空调温度应适度调节。
为确保制冷效果,空调运行时必须关闭门窗。
人员离开宿舍或办公室时,应立即关闭空调,以延长空调使用寿命并节约电力。
空调的开启与关闭应使用遥控器,严禁手动操作。
各寝室需妥善保管遥控器。
若长时间不使用空调设备,应取出遥控器电池,并拔掉空调电源插头。
三、在空调设备使用期间,使用空调的宿舍及办公室人员应对空调设备负有保管和维护的责任。
若因使用不当或人为损坏导致空调故障,相关使用人员需自行承担维修责任。
广元制梁场____年____月____日2024年宿舍空调使用管理规定样本(二)为强化员工宿舍电力及空调管理,确保用电安全及员工人身安全,并为员工提供更为安全、舒适的生活环境,特制定以下关于员工宿舍电力及空调使用的规定:1. 公司将为每位在职住宿员工的宿舍每月提供基础电量____度,超出部分将根据公司电价由宿舍居住人员共同分摊。
当月用电若未超标,则不进行补扣,以每月电表读数为依据。
2. 每个宿舍将安装独立电表,每月____日由办公室、生产部及宿舍员工共同进行读表和登记工作,宿舍用电量将报告给财务部,并从员工个人工资中扣除。
3. 严禁宿舍私自乱拉电源,违者将处以____元罚款。
4. 空调使用实行“宿舍负责制”,宿舍成员均有责任爱护空调设备,禁止随意开启空调外壳、私自拆装空调及电源开关,以防人为损坏;一经发现,将对个人处以____元罚款。
公司空调使用管理规定样本本着正确使用、安全管理、健康节能的原则,根据季节气温的变化,我公司对空调的启用、管理作如下规定:一、空调的启用1、严格控制空调机使用开启温度,夏季室内温度高于29摄氏度方可开启制冷系统。
2、空调的启动要严格按照操作规程开启,严禁在冬天开启制冷或在夏天开启制热,否则,将对压缩机造成严重损坏,影响其正常的使用。
3、为节约能耗和延长空调使用寿命,空调开启后,设置的温度要适中:制冷温度应设置在26摄氏度以上,制热温度应设置在25摄氏度以下;以免空调机长时间工作,压缩机发热、发烫,影响正常使用。
二、空调的使用与责任管理1、严禁在办公室及操作岗位无人员或人员长时间离开的情况下开启空调。
2、各部室及白班岗位应做到下班前十分钟及时将空调关闭。
3、各部室及生产单位空调使用管理责任人为各相关单位主管领导。
会议室的空调,本着谁使用、谁管理的原则,加强责任管理。
本制度从公布之日起实施。
如有违反以上相关规定的现象发生,发现一次将扣发当事人、责任人____元。
生产技术部及公司内各相关自查活动将定期、不定期组织检查,并将检查情况进行通报。
希望全体员工严格遵守上述管理使用规定,并认真贯彻勤俭节约、按需使用的原则,做到下班后及时关掉饮水机和电脑、打印机等用电设备的电源。
公司空调使用管理规定样本(2)一、引言随着现代办公环境的发展,空调已成为办公室中必不可少的设备。
合理使用和管理空调可以提高办公环境的舒适性,促进员工的工作效率。
为了确保公司空调的合理使用和管理,制定本公司空调使用管理规定。
二、空调使用原则1. 节约能源:使用空调时应合理控制温度和制冷/制热模式,尽量减少能源消耗。
2. 提供舒适环境:空调温度设置应根据季节和员工需求进行合理调整,确保办公环境的舒适性。
3. 维护健康:空调的使用不应引起过度依赖和身体不适,避免长时间暴露于冷气中。
三、空调使用管理细则1. 空调温度调整:a. 夏季:办公室温度适宜范围为23℃ - 26℃,温度可以根据员工的需求灵活调整。
一.空调机组工作温度范围及工作原理(二).空调机组的工作原理1. 热泵型风冷冷风单元式空调机组接通电源,室内外机组开始工作。
进行制冷运行时,来自室内机组热交换器的低温﹑低压制冷剂气体被压缩机吸入压缩成高温﹑高压气体,排入室外机热交换器,与室外侧空气进行热交换后冷凝成为制冷剂液体,经节流元件节流降压﹑降温后进入室内机热交换器,与室内空气进行热交换后蒸发成为低温﹑低压制冷剂气体,再被压缩机吸入。
如此周而复始地循环,而达到制冷的目的。
当进行制热运行时,四通电磁换向阀动作,使制冷剂按制冷过程的逆过程进行循环,制冷剂在室内机换热器中冷凝放出热量(电加热管也在一定条件下开始工作,放出热量),在室外机换热器中吸收热量进行热泵制热循环,从而达到制热的目的。
2﹑单冷型风冷冷风单元式空调机组接通电源,室内外机开始工作。
来自室内机热交换器的低温﹑低压制冷剂气体被压缩机吸入压缩成高温﹑高压气体,排入室外机热交换器,通过轴流风扇的作用,与室外侧空气进行热交换而成为制冷剂液体,经节流元件节流降压﹑降温后进入室内机热交换器,与室内的空气进行热交换而成为低温﹑低压制冷剂气体,再被压缩机吸入。
如此周而复始地循环,而达到制冷的目的。
二. 空调机组的构成及各部分名称本空调机组由室内机﹑室外机及连接管构成。
说明:此图仅为机组只有单台室外机时的示意图,当室外机为多台的时候与此类似。
三.空调机组性能参数2.以上参数为名义工况下测得;3.机外余压可以根据用户要求进行配置;4.具体参数以机组铭牌为准;5.以上制热参数只适用于热泵机组,其中机组制热量不包括辅助电加热制热量,机组制热功率包括辅助电加热功率。
2.以上参数为名义工况下测得;3.机外余压可以根据用户要求进行配置;4.具体参数以机组铭牌为准;5.以上制热参数只适用于热泵机组,其中机组制热量不包括辅助电加热制热量,机组制热功率包括辅助电加热功率。
说明:机组电气参数以机组所贴铭牌为准,如有改进,恕不另行通知。
各部分构件名称操作指南定时开/关功能为了防止您就寝后忘记关闭空调,此功能可按照设定的时间启动或关闭空调。
操作指南清洁保养操作指南使用季节结束后的保养在晴天送风模式下,开机运转半天左右,使空调内部完全干透。
关闭空调运转开关,切断电源,否则即使空调器处于停止状态,也会消耗一定的电力。
清洁滤尘网和室内机、室外机,有条件可用外罩盖好机组。
使用季节开始前的保养检查室内和室外机组的进风口和出风口有无阻塞物,以免降低工作效率。
务必安装滤尘网,确保空气过滤器不污染,否则会因灰尘进入而损坏机器或引发故障。
风向调节室内机室外机进风口排水管出风口连接管和电气接线电池的安装取下电池盒盖装入电池重新装好电池盒盖核定显示确认盒底部图示“ ”“ ”极要求。
若按下开/关键后,无显示,则重新装一下电池。
两节(7号)电池2341静眠功能遥控器的使用●●● ● 使用时把信号发射头对准室内机上的信号接收窗。
信号发射头和接收窗之间一般应在七米以内,且不应有障碍物。
不要抛掷磕碰遥控器。
在装有电子启动型日光灯、转换型日光灯或无线电话的房间,信号接收窗接收信号易受干扰,使用时只要遥控器距离室内机近一些即可。
3.设定时间每按一次定时键,前12小时以0.5小时单位增加,后12小时以1小时单位增加,设定到24小时时,再按定时键,归零。
确定/取消4.确定时间具体操作如下:开机后,设定好工作状态 (遥控器液晶和控制盘LED显示工作状态)。
1. 开机5.取消定时设定好定时功能后,按“ ”键可取消定时。
确定/取消遥控器关机状态下,按“定时”按键,进入定时开调整状态;遥控器开机状态下,按“定时”按键,进入定时关调整状态。
当遥控器屏显示闪烁为“ON”或“OFF”,表示“定时开”或“定时关”待设定,按“确定/取消”键,闪烁停止,表示“定时开”或“定时关”已经设定完成。
按下遥控器上的PMV按键,空调将采集到的温度、湿度、风速、热辐射、着衣量、活动量等参数(注:部分产品采集不到的参数按默认值处理),通过PMV智能控制系统处理后,按使人体达到较为舒适状态的条件而自动运行。
空调机组
操作使用说明书
( 程序版本号: FLCCU3212_V1.5) 广东申菱空调设备有限公司
空调机组用户说明
在手操器上我们能够看到总共有6个轻触式按钮,
在每一个轻触式按钮的下面, 都有一个指示灯, 当按下其中一个键或者同时按下两个按键时, 屏幕显示相对应的菜单。
为了方便以后的叙述, 将上述各键自左至右, 从上到下定义如下:
1.故障( ALARM) 键;
2.程序( Prg) 键;
3.退出( Esc) 键;
4.UP( ) 键;
5.ENTER( ) 键;
6.DOWN( ) 键;
当同时按下和键, 您能够切换各个菜单, 然后按键能够进入您所选择的菜单里; 按或键, 您能够查看所选择菜单里的各项内容。
因为控制面板菜单有中文和英文两种, 您能够经过按键和键来切换中英文画面。
当需要设定或者修改机组的各项参数时, 您能够按键来选择需要修改的参数项, 然后按/键来修改数值, 修改完毕后按键确认。
当按下Esc键时, 您就能够退出该栏菜单。
当机组出现故障时, 手操器左上角的ALARM键会亮红灯; 此时按下该键您就能够在显示屏幕上看到相应的故障信息。
当机组存在多项故障时, 您能够经过按/键来翻看各项故障信息。
当故障排除后, 您能够按ALARM键来复位故障报警。
机组开停控制: 在遥控按Prg键可在手操器显示任何画面时开/停机组。
Prg 键和遥控开关的关系为: 控制空调机开机后, 空调机开关状态即受异地遥控开
关的控制。
此时如果遥控开关断开, 空调机停机; 遥控开关闭合, 空调机正常运行。
如果机组使用PLAN网络以实现机组之间的轮值备用功能, 网络中机组数目当然大于一台, 此时可经过同时按键和键来切换不同机组的画面, 屏幕右上角的数字表示机组编号, 如显示”01”表示第一号机组。
1.输入及输出
1.1模拟量输入
REFERENCE Small Version Medium Version B1 回风压差回风压差
B2 回风湿度回风湿度(0~10V或4~20mA)
B3 外部设定温度( 0~10VDC) 外部设定温度( 0~10VDC)
B4 回风温度( NTC) 回风温度( NTC)
B5 新风温度( NTC) 新风温度( NTC)
B6 N/A 回风温度(0~10V或4~20mA)
B7 N/A 外部设定湿度( 0~10VDC)
B8 N/A 备用
1.2数字量输入
REFERENCE Small Version Medium Version
1 风机电机过载风机电机过载
2 欠风保护开关欠风保护开关
3 客户自设报警客户自设报警
4 压缩机一电流过载或高压保护压缩机一电流过载或高压保护
5 压缩机一低压保护压缩机一低压保护
6 电加热过热保护电加热过热保护
7 遥控开关遥控开关
8 遥控值班功能( 该点闭合, 机组值班运行) 遥控值班功能( 该点闭合, 机组值班运行)
9 N/A 压缩机二电流过载或高压保护
10 N/A 压缩机二低压保护
11 N/A 压缩机三电流过载或高压保护
12 N/A 压缩机三低压保护
13 N/A 初效滤网堵塞/直冷或冷冻水选择
14 N/A 中效滤网堵塞/电加热或热水选择
1.3 数字量输出
REFERENCE Small Version Medium Version R1 送风机电机送风机电机
R2 压缩机一压缩机一
R3 电加热一电加热一
R4 电加热二电加热二
R5 加湿器加湿器
R6 除湿机一号除湿机一号
R7 紫光灯控制紫光灯控制
R8 总报警输出总报警输出
R9 N/A 压缩机二
R10 N/A 压缩机三
R11 N/A 除湿机二号
R12 N/A 新风阀开控制
R13 N/A 新风阀关控制
1.4模拟量输出
REFERENCE Small Version Medium Version Y1 加湿量控制( 0~10VDC) 加湿量控制( 0~10VDC)
Y2 冷水盘管控制( 0~10VDC) 冷水盘管控制( 0~10VDC)
Y3 加热盘管控制( 0~10VDC) 加热盘管控制( 0~10VDC)
Y4 变频器控制( 0~10VDC) 变频器控制( 0~10VDC)
注: 上面所提到的”N/A”表示该接点不存在。
Small Version指的是小型PCO2的配置; Medium Version表示中型PCO2的配置。
2 菜单
注: 机组刚上电时手操器会显示该
画面。
机组预热
尚余360 分钟带压缩机的机组每次重新上电, 机组启动压缩机预热功能, 预热功能持续360分钟, 预热期间不能开机。
如果需要取消预热, 请同时按下
键及Esc键。
请同时按下键和键来选择以下菜单: 2.1主菜单
23/04/ 01 10: 06 注: 该画面用于显示当前的时间日期、回风温湿度。
画面左下角的文字表示机组的开关状态。
在该画面下
2.2维修
此菜单为工厂专用菜单, 用户请不要
随意更改, 以免造成不必要的损失。
该菜单受服务人员密码保护。
2.3报警记录
机组控制器内能够记录100条报警信
息, 包括报警发生的时间以及机组开
关的时间等等。
具体如下一画面所
示。
23/04/ 13: 38
事件内容: 13
初级过滤器报警
01
左边画面第一行显示事件发生的时
间, 第二行显示事件的代码, 第三
行显示事件的名称。
2.4输出及输入点状态
01
C=闭合 O=断开
State (1………14)
Cccccccccc cc
此画面显示1~14号数字量输入点的
状态。
C表示相应输入点闭合, O表示相应
输入点断开。
01
1.风机过载闭合
2.风压开关闭合。
