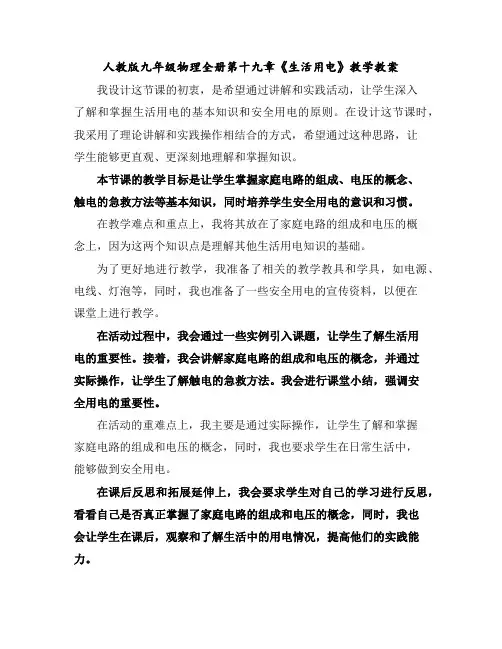

人教版九年级物理全册第十九章《生活用电》教学教案我设计这节课的初衷，是希望通过讲解和实践活动，让学生深入了解和掌握生活用电的基本知识和安全用电的原则。
在设计这节课时，我采用了理论讲解和实践操作相结合的方式，希望通过这种思路，让学生能够更直观、更深刻地理解和掌握知识。
本节课的教学目标是让学生掌握家庭电路的组成、电压的概念、触电的急救方法等基本知识，同时培养学生安全用电的意识和习惯。
在教学难点和重点上，我将其放在了家庭电路的组成和电压的概念上，因为这两个知识点是理解其他生活用电知识的基础。
为了更好地进行教学，我准备了相关的教学教具和学具，如电源、电线、灯泡等，同时，我也准备了一些安全用电的宣传资料，以便在课堂上进行教学。
在活动过程中，我会通过一些实例引入课题，让学生了解生活用电的重要性。
接着，我会讲解家庭电路的组成和电压的概念，并通过实际操作，让学生了解触电的急救方法。
我会进行课堂小结，强调安全用电的重要性。
在活动的重难点上，我主要是通过实际操作，让学生了解和掌握家庭电路的组成和电压的概念，同时，我也要求学生在日常生活中，能够做到安全用电。
在课后反思和拓展延伸上，我会要求学生对自己的学习进行反思，看看自己是否真正掌握了家庭电路的组成和电压的概念，同时，我也会让学生在课后，观察和了解生活中的用电情况，提高他们的实践能力。
总的来说，我希望通过这节课，让学生能够真正理解和掌握生活用电的知识，提高他们的安全意识，做到安全用电。
重点和难点解析：在上述教案中，有几个关键的细节是需要我们重点关注的。
我通过实例引入课题的方式，旨在激发学生的兴趣，并让他们了解生活用电的重要性。
这个环节是至关重要的，因为它能够帮助学生建立对课题的兴趣和认识。
讲解家庭电路的组成和电压的概念是本节课的重点。
我将会使用简洁明了的语言，结合实际的操作，让学生直观地理解和掌握这些知识点。
我会特别强调电压的概念，因为它是理解触电事故发生原因的关键。
人教版物理九年级下册第十九章《生活用电》教学教案一. 教材分析人教版物理九年级下册第十九章《生活用电》主要介绍了家庭电路、电能、电流、电压等基本概念，以及与生活用电相关的安全用电知识。
本章内容与学生的生活息息相关，便于学生理解和掌握。
在学习本章内容时，学生需要掌握家庭电路的组成、电能和电流的概念，以及安全用电的原则。
二. 学情分析九年级的学生已经具备了一定的物理基础知识，对日常生活中的用电现象有一定的了解。
但部分学生可能对电路、电能等概念理解不深，安全意识不强。
因此，在教学过程中，教师需要关注学生的认知水平，引导学生将理论知识与生活实际相结合，提高学生的安全用电意识。
三. 教学目标1.知识与技能：了解家庭电路的组成，掌握电能、电流、电压的概念；学会安全用电，预防触电事故。
2.过程与方法：通过观察、实验、讨论等方法，培养学生的动手能力和团队协作能力。
3.情感态度与价值观：增强学生对物理学科的兴趣，提高学生的安全用电意识，培养学生的社会责任感。
四. 教学重难点1.重点：家庭电路的组成，电能、电流、电压的概念。
2.难点：家庭电路的连接方式，安全用电的原则。
五. 教学方法1.讲授法：讲解基本概念、原理，阐述安全用电的重要性。
2.演示法：展示实验现象，让学生直观地理解电路、电能等知识。
3.讨论法：分组讨论，引导学生将理论知识与生活实际相结合。
4.实践操作：让学生亲自动手操作，提高学生的实践能力。
六. 教学准备1.教具：多媒体课件、实验器材、安全用电宣传材料。
2.学具：笔记本、实验报告册、安全用电手册。
七. 教学过程1.导入（5分钟）教师通过展示生活中常见的用电现象，引导学生关注家庭电路，激发学生的学习兴趣。
2.呈现（10分钟）教师讲解家庭电路的组成，电能、电流、电压的概念，以及安全用电的原则。
3.操练（10分钟）学生分组进行实验，观察电路现象，验证电流、电压等概念。
4.巩固（5分钟）教师提问，学生回答，检查学生对家庭电路、电能等知识的掌握情况。

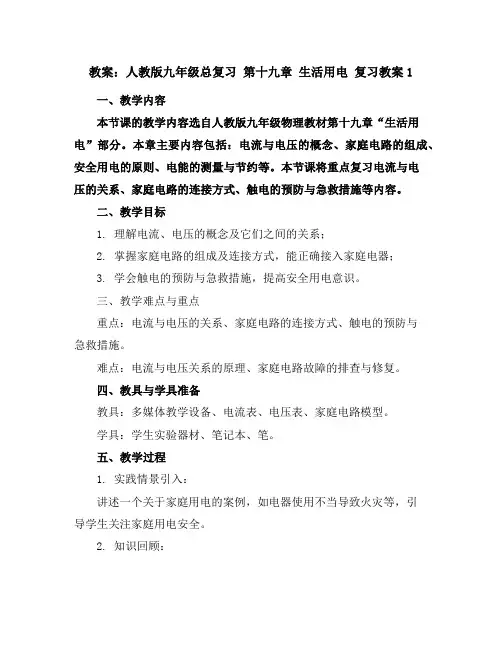

教案：人教版九年级总复习第十九章生活用电复习教案1一、教学内容本节课的教学内容选自人教版九年级物理教材第十九章“生活用电”部分。
本章主要内容包括：电流与电压的概念、家庭电路的组成、安全用电的原则、电能的测量与节约等。
本节课将重点复习电流与电压的关系、家庭电路的连接方式、触电的预防与急救措施等内容。
二、教学目标1. 理解电流、电压的概念及它们之间的关系；2. 掌握家庭电路的组成及连接方式，能正确接入家庭电器；3. 学会触电的预防与急救措施，提高安全用电意识。
三、教学难点与重点重点：电流与电压的关系、家庭电路的连接方式、触电的预防与急救措施。
难点：电流与电压关系的原理、家庭电路故障的排查与修复。
四、教具与学具准备教具：多媒体教学设备、电流表、电压表、家庭电路模型。
学具：学生实验器材、笔记本、笔。
五、教学过程1. 实践情景引入：讲述一个关于家庭用电的案例，如电器使用不当导致火灾等，引导学生关注家庭用电安全。
2. 知识回顾：复习电流、电压的概念及它们之间的关系，引导学生回顾所学知识。
3. 课堂讲解：（1）讲解电流与电压的关系，通过示例和公式说明电流与电压成正比，与电阻成反比；（2）介绍家庭电路的组成及连接方式，讲解各部分的作用和功能；（3）讲解触电的预防与急救措施，强调安全用电的重要性。
4. 课堂互动：（1）提问学生关于电流、电压关系的理解，请学生举例说明；（2）讨论家庭电路连接方式，让学生分享自己家庭电路的布置情况；（3）讲解触电急救措施，邀请学生上台演示正确操作。
5. 随堂练习：（1）完成课后练习题，巩固所学知识；（2）进行小组讨论，探讨家庭电路的优化布置方案。
六、板书设计板书内容主要包括电流与电压的关系、家庭电路的组成及连接方式、触电的预防与急救措施等关键知识点。
七、作业设计1. 请简述电流与电压的关系，并举例说明；2. 画出自己家庭电路的简单示意图，并标明各部分名称及连接方式；3. 写出三种触电的预防措施，并说明原因；4. 遇到触电事故，应如何进行急救？请写出具体步骤。

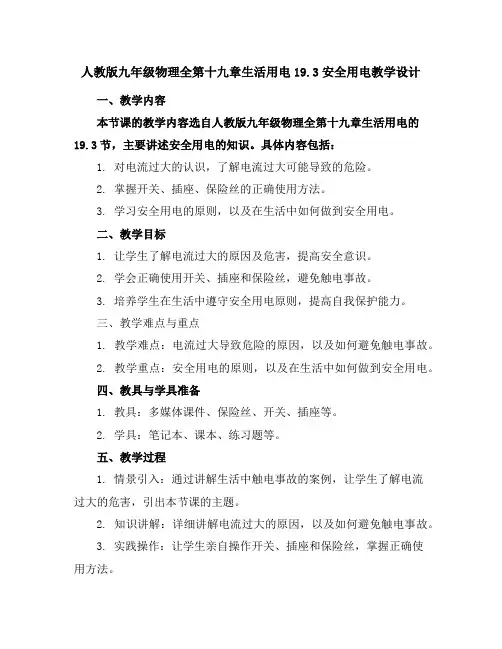

人教版九年级物理全第十九章生活用电19.3安全用电教学设计一、教学内容本节课的教学内容选自人教版九年级物理全第十九章生活用电的19.3节，主要讲述安全用电的知识。
具体内容包括：1. 对电流过大的认识，了解电流过大可能导致的危险。
2. 掌握开关、插座、保险丝的正确使用方法。
3. 学习安全用电的原则，以及在生活中如何做到安全用电。
二、教学目标1. 让学生了解电流过大的原因及危害，提高安全意识。
2. 学会正确使用开关、插座和保险丝，避免触电事故。
3. 培养学生在生活中遵守安全用电原则，提高自我保护能力。
三、教学难点与重点1. 教学难点：电流过大导致危险的原因，以及如何避免触电事故。
2. 教学重点：安全用电的原则，以及在生活中如何做到安全用电。
四、教具与学具准备1. 教具：多媒体课件、保险丝、开关、插座等。
2. 学具：笔记本、课本、练习题等。
五、教学过程1. 情景引入：通过讲解生活中触电事故的案例，让学生了解电流过大的危害，引出本节课的主题。
2. 知识讲解：详细讲解电流过大的原因，以及如何避免触电事故。
3. 实践操作：让学生亲自操作开关、插座和保险丝，掌握正确使用方法。
4. 课堂讨论：分组讨论如何在生活中遵守安全用电原则，分享自己的经验和见解。
5. 练习巩固：布置随堂练习题，让学生加深对安全用电知识的理解。
六、板书设计1. 电流过大导致危险的原因2. 正确使用开关、插座和保险丝3. 安全用电原则七、作业设计1. 请列举生活中常见的触电事故，并说明如何避免。
2. 根据本节课的内容，为家庭设计一份安全用电计划。
八、课后反思及拓展延伸1. 课后反思：回顾本节课的教学效果，查找不足，为今后的教学改进提供依据。
2. 拓展延伸：鼓励学生在生活中关注用电安全，发现潜在危险，并提出解决方案。
重点和难点解析一、电流过大导致危险的原因电流过大的原因主要有两个：一是短路，二是用电器的总功率过大。
短路是指电路中的两个导体直接接触，导致电阻几乎为零，电流因此急剧增大。

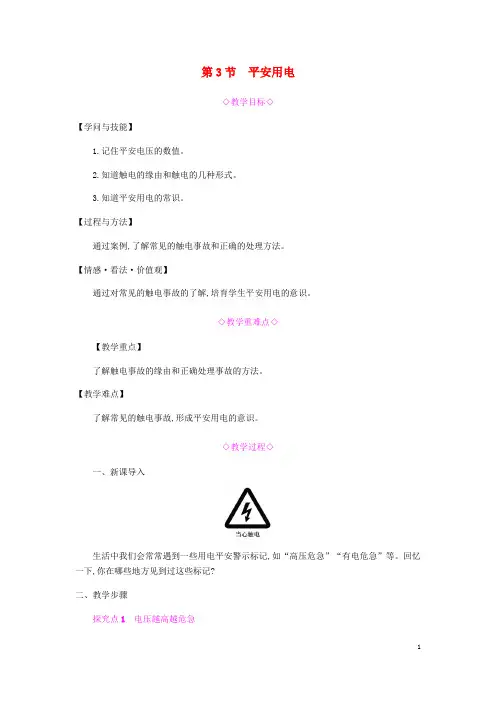

第3节平安用电◇教学目标◇【学问与技能】1.记住平安电压的数值。
2.知道触电的缘由和触电的几种形式。
3.知道平安用电的常识。
【过程与方法】通过案例,了解常见的触电事故和正确的处理方法。
【情感·看法·价值观】通过对常见的触电事故的了解,培育学生平安用电的意识。
◇教学重难点◇【教学重点】了解触电事故的缘由和正确处理事故的方法。
【教学难点】了解常见的触电事故,形成平安用电的意识。
◇教学过程◇一、新课导入生活中我们会常常遇到一些用电平安警示标记,如“高压危急”“有电危急”等。
回忆一下,你在哪些地方见到过这些标记?二、教学步骤探究点1电压越高越危急[阅读课本]P113“电压越高越危急”[思索]生活中常见到“当心触电”这样的警示牌,那么怎样才叫触电呢?[提示]人或动物接触或接近带电体,有电流通过,引起损害。
[思索]用手干脆接触一节干电池两端,会发生触电吗?[提示]通常状况下人体的电阻约为104~105Ω;在皮肤潮湿时,人体的电阻可降低到约103Ω。
依据欧姆定律,通过人体的电流很小,所以不会引起损害。
【拓展】人对100~200 uA的电流无反应;电流达到1 mA左右会引起麻的感觉;不超过10 mA时,人尚可摆脱电流;超过30 mA时,就会感到剧痛、神经麻痹、呼吸困难,有生命危急;当达到50 mA时,很短时间就会使人心跳停止。
[归纳提升]触电事故是指有肯定强度的电流流过人体,引起损害性的事故。
[思索]通过人体的电流对人体的损害程度与哪些因素有关?[提示]电流对人体造成的危害程度与通过人体电流的大小及持续时间有关。
[思索]为什么说“电压越高越危急”?[提示]人体电阻不变时,电压越高,流过人体的电流越大,损害越大。
[思索]你知道人体的平安电压值是多少吗?[提示]依据人体的电阻和人体可以承受的最大电流,一般认为不超过36 V的电压是平安电压。
[思索]人体接触低于36 V的电压的带电体肯定平安吗?[提示]人体是导体,不同的人,在不同状况下的电阻也不同,身体干燥时电阻较大,潮湿时电阻较小,所以人体接触低于36 V的电压的带电体不肯定平安。
第十九章生活用电第1节家庭电路导入一:问题导入问题1:我们教室里各盏灯是怎样连接的?教师依次通断教室里各盏灯,让学生观察.学生回答:并联.问题2:我们各自家里的灯又是怎样连接的?比如家里的插座和台灯是怎样连接的?导入二:情景导入情景1:播放使用电能的各种场景.问题:我们几乎无时无刻不在使用电能,那么我们如何才能安全地享受电能带来的便利呢?情景2:展示生活中各种用电器的图片.问题:它们是如何接入电路中的?它们消耗的电能从哪儿来的呢?如何知道一个月家中用了多少电能?一、家庭电路的组成思路一打开教室内的日光灯,提出问题:问题1:一个完整的电路需要由哪几部分组成?回答1:一个完整的电路至少需要有电源、导线、用电器和开关四部分.问题2:家中的电灯工作需要具备哪些条件?回答2:家中的电灯正常工作也需具备电路的四部分.家庭电路中的电源是由发电厂输送过来的,只有两根线进入家中,这两根线是火线和零线.这两根线间的电压是220 V.教师:展示家庭电路模拟板.学生:观察线路板,了解家庭电路的构造,说出各部件的名称.家庭电路是由进户线、电能表、总开关、保险装置、用电器、导线等部分组成的.教师:演示家庭电路板的工作,接通电源,检查电路,闭合总开关,再闭合灯的开关,在插座内插入台灯等,演示家庭电路的工作原理.问题:你能说出家庭电路各部分的作用吗?学生回答:1.进户线:提供电能.2.电能表:测量家庭电路消耗的电能.3.总开关:控制整个电路.4.保险装置:当电路中电流过大时,切断电路,保护电路.5.插座:接入各移动用电器.教师:对学生的回答进行补充.小组讨论:1.家庭电路的总开关和保险装置连接顺序可以颠倒吗?回答1:总开关和保险装置的位置不能换,因为在更换保险装置时可以断开总开关,保护人身安全.2.家庭电路中各用电器间是如何连接的?说出你的判断依据.回答2:家庭电路各用电器间是并联的,因为断开其中一个用电器,其余用电器仍能工作.[知识拓展]一般保险丝由三个部分组成:一是熔体部分,它是保险丝的核心,熔断时起切断电流的作用,同一类、同一规格保险丝的熔体,材质要相同、几何尺寸要相同、电阻值尽可能小而且要一致,最重要的是熔断特性要一致;二是电极部分,通常有两个,它是熔体与电路连接的重要部件,它必须有良好的导电性,不产生明显的安装接触电阻;三是支架部分,保险丝的熔体一般都纤细柔软,支架的作用就是将熔体固定并使三个部分成为刚性的整体便于安装、使用,它必须有良好的机械强度、绝缘性、耐热性和阻燃性,在使用中不产生断裂、变形、燃烧及短路等现象.思路二家庭电路的组成和各部分作用:师:同学们观察电路板上的各元件,同时阅读课本关于家庭电路的组成一段,找出组成家庭电路的主要部分.[学生阅读、讨论,教师给予阅读指导.]师:哪位同学说一下家庭电路由哪几部分组成?生:家庭电路由电能表、总开关、保险装置、插座、用电器和导线组成.师:为什么是这个顺序呢?生:电能表是用来显示整个家庭所用电能的,所以输电线进户后首先应接到电能表上.接下来是全户用电的总开关,当家庭电路需要修理时,必须断开总开关,这时室内全部用电器与外面的输电线分离,可以保证修理人员的安全.总开关的后面是保险装置,它对所有的用电器起保护作用.由此可知:电能表、总开关、保险装置都是对整个电路起作用的,应放在用电器的前面逐次连接比较好.师:非常好!你们已经把好几个问题都解决了.电能表实际在生活中叫电表.[知识拓展]保险丝按保护形式可分为:过电流保护与过热保护.用于过电流保护的保险丝就是平常说的保险丝(也叫限流保险丝).用于过热保护的保险丝一般被称为“温度保险丝”.温度保险丝又分为低熔点合金形、感温触发形和记忆合金形等.温度保险丝是防止发热电器或易发热电器温度过高而进行保护的,例如:电吹风、电熨斗、电饭锅、电炉等.它响应二、火线和零线进户的两条输电线中一条是火线,另一条是零线,如何来判断哪条是火线,哪条是零线呢?我们需要利用试电笔来判断.阅读课本中试电笔的构造及使用方法,回答下列问题:1.请说出试电笔的构造.回答1:试电笔是由笔尖金属体、阻值很大的电阻、氖管、笔尾金属体等组成的.2.试电笔的原理及使用方法.回答2:试电笔是利用电流经过氖管会发光的原理制造的.当笔尖金属体与火线相连时,电流经笔尖金属体、电阻、氖管,经过人体、大地,流到零线,与电源构成闭合电路.所以在使用试电笔时,手要与笔尾金属体接触,绝对不能直接接触笔尖金属体.3.判别火线和零线的现象和方法.回答3:如果氖管发光,说明笔尖接触的是火线;如果氖管不发光,说明笔尖接触的是零线.4.家庭电路中各用电器是并联的,控制用电器的开关与用电器串联.观察家庭电路图,控制灯的开关接在什么位置?为什么要这样连接?回答4:开关接在火线与灯间.这是为了在更换灯泡时断开开关,使灯头不带电.[知识拓展]家庭电路顺口溜:火线零线要分清,示意图上总平行;电能表来测电能,保险丝在干路中;各种插座要并联,用电器间也包含;灯泡开关是串联,开关接的是火线;尾部金属接火线,这样来做最安全;三、三线插头和漏电保护器请几组同学来说出两孔插座中哪个孔接的是火线,哪个孔接的是零线?尝试用试电笔检验一下你的判断是否正确.回答:左边孔接的是零线,右边孔接的是火线.两孔插座的接法是家庭电路的规定接法.那么关于三孔插座,多出的上面的孔是接哪儿的呢?家里有哪些用电器是接三孔插座的?回答:多出的上面的孔是接地的.家中接三孔插座的用电器有:电饭锅、洗衣机、热水器、微波炉等.用电器的外壳是金属的,如果金属外壳与火线的绝缘皮损坏,使金属外壳带电,人接触用电器金属外壳会导致触电事故,怎么解决这个问题呢?回答:三孔插座上面的孔是与大地相连的,用电器的金属外壳就是接到这个孔中的,如果用电器的金属外壳带电,电流就会通过地线流向大地,而不经过人体.在家庭电路中还有一个安全保护装置,防止家中漏电导致触电事故——漏电保护器.问题:空气开关和漏电保护器在电路中分别起什么作用?这样安装有什么好处?学生讨论回答:空气开关是当电路中电流过大自动断开,保护电路,它可以在干路中,也可以在安装大功率用电器的支路中;漏电保护器可以接在插座中,如果接插座的用电器漏电,可以切断插座中的供电,对其他用电器不影响.[知识拓展]随着科技的进步,生活用电会越来越安全.比如在新建的楼房里,连接各户的总开关上大多装有漏电保护器.正常情况下,用电器通过火线、零线和供电系统中的电源构成闭合电路,不应该有电流直接流入大地.但是,如果人站在地上不小心接触了火线,电流经过人体流入大地,这时总开关上的“漏电保护器”就要起作用了,它会迅速切断电流,对人身起到保护作用.1.家庭电路的组成由进户线、电能表、总开关、保险装置、用电器、导线等组成.2.火线和零线(1)测电笔的组成.(2)测电笔的使用:用手接触笔尾的金属体,笔尖接触电线.氖管发光接触的是火线,氖管不发光接触的是零线.3.三线插头和漏电保护器(1)接地线必须接地.(2)漏电保护器可以在人触电瞬间切断电路.1.小宇同学准备检查新建房屋的生活用电线路安装是否有问题,他先断开所有用电器和总开关,然后将火线上的保险丝取下来,换上一只额定电压为220 V的灯泡,闭合总开关,发现灯泡正常发光.由此判断下列正确的是()A.线路安装不正确,电路中有短路B.线路安装不正确,电路中有断路C.线路安装完全正确,因为灯泡正常发光D.仅由此,不能判断线路是否有问题解析:因为灯泡仅仅接上火线就亮了,说明火线和零线之间已经连接上了,发生短路.故选A.2.某家庭电路的组成如图所示,下列说法正确的是 ()A.图中的插座可以是并联的,也可以是串联的B.控制灯泡的开关可以接在零线上C.彩灯接入电路后都不亮,是由于其中的一个小彩灯短路D.有金属外壳的家用电器必须用三孔插座,以确保安全解析:家庭电路中的用电器和插座之间是并联的,不是串联的,A错误;控制灯泡的开关应该接在火线上,B错误;小彩灯之间是串联的,如果有一个小彩灯短路,其他的彩灯能够发光,C错误;有金属外壳的家用电器必须使用三孔插座,D正确.故选D.3.我国家庭电路中,火线和零线之间电压为V,为了避免电流过大发生事故,在电路中需要安装保险盒保护电路,保险盒应串联在线上,保险盒中保险丝能自动熔断是利用电流的效应.解析:我国家庭电路中,火线和零线之间电压为220 V.保险丝是用熔点较低、电阻率较大的铅锑合金制成的,防止家庭电路中电流过大,自动熔断保护电路,应该串联在火线上,其自动熔断是利用电流的热效应原理.【答案】220火热4.(2015·长沙中考)如图所示是一条刚装好的家庭电路,在未装保险丝之前,先把灯泡L0接在装保险盒的两个接线柱上,当只闭合S1时,L0和L1发光都偏暗;当只闭合S2时,L0正常发光;当只闭合S3时,L0不发光.则下列判断正确的是(四只灯泡的额定电压均为220 V) ()A.灯泡L1所在支路正常B.灯泡L2所在支路正常C.灯泡L3所在支路正常D.装好保险丝,合上所有开关后,灯泡都能正常发光解析:未装保险丝之前把L0接入电路,当闭合S1时,L0和L1串联在电路中,发光偏暗,说明电路是正常的.只闭合S2时,L0正常发光,说明L2支路相当于导线即短路.只闭合S3时,L0不发光,说明L3支路存在断路.因此在装保险丝之前,必须检查L2,L3两条支路的故障并排除故障方可通电.故选A.1.家庭电路的组成和主要功能.2.火线、零线的辨别.3.三线插头和漏电保护器的作用.一、教材作业【必做题】教材第108页动手动脑学物理的1,2,3题.【选做题】教材第108页动手动脑学物理的4题.第2节家庭电路中电流过大的原因导入一:情景导入情景:目前,我国城乡许多地区进行家庭供电线路的改造,主要是把电线换成更粗的,电能表换成标定电流更大的,请你说一说这种改造的必要性.回答:随着人们生活水平的提高,家庭电路中大功率用电器越来越多,总功率变大,总电流变大,导线和电能表允许通过的电流必须变大,所以电线要换粗的,电能表要换成标定电流导入二:问题导入问题1:照明电路由哪几部分组成?保险丝在电路中起什么作用?回答1:家庭电路由低压进户线、电能表、总开关、保险盒、用电器、导线等组成.电流过大时,保险丝会熔化,切断电路,保护用电器.问题2:同学们的家庭电路中有过保险丝被烧断的情况吗?一、家用电器的总功率对家庭电路的影响思路一问题:在进行电路改造时,要把导线换成更粗的,电能表换成标定电流更大的,你能推测出用电器的电功率和电流之间的关系吗?能否应用科学知识证实你的猜想?回答:家中的用电器是并联的,当用电器的总功率增大时,电路中的电流会增大.问题:展示如下图的电路演示板,依次闭合开关S1,S2,S3,电路消耗的总功率会如何变化?观察电流表的示数是如何变化的?回答:当并联支路增多时,电路中的总功率增大,干路电流也增大.问题:家庭电路中的各用电器是并联的,当用电器增多或接入大功率用电器时,干路电流如何变化?回答:据电功率与电流、电压的关系式P=UI可以得到I=,可知家庭电路的电压是一定的,用电器的电功率P越大,电路中的电流就越大.阅读课本并思考:不同导线能承载的最大电流不同,当电路中用电器的总功率过大时对家庭电路有什么影响?回答:当电路中总功率增大时,电路中的电流也增大.根据焦耳定律Q=I2Rt,导线电阻不变,电流增大,电流在导线上放出的热量会增多,使导线温度迅速升高,容易引起火灾.例题:炎炎夏日即将来临,明明家新购置了一台1.2 kW的空调.已知他家原有用电器的总功率是5400 W,电能表上标有“220 V 10(40)A”的字样.请你通过计算说明:(1)使用这台空调时,通过它的电流是多少?(2)从安全用电的角度考虑,明明家的电路是否允许安装这样一台空调?解:(1)由P=UI可知,通过空调的电流为:I1==≈5.5 A.(2)增加空调后,用电器的总功率为:P总=P+P1=5400 W+1200 W=6600 W,总电流为:I总===30 A<40 A,所以,从电能表使用的角度考虑,可以安装一台这样的空调.[知识拓展]通过上面的计算可以看出,当家庭电路中总功率增大时,电路中的总电流也增大.所以如果家中要添加新的大功率家电,比如电热器、空调等,应先计算一下电路中总问题:刚才我们说到家庭电路中家用电器的总功率对家庭电路的电流有影响,它们之间有什么关系呢?【演示实验】利用下图保险丝作用演示器演示:保险丝部位换成铜丝,功率较小时,电路正常工作.总功率过大时导线上的绝缘皮冒少量烟,后迅速断开电路.【分析总结】总功率过大会使电路中总电流过大,而电流过大有安全隐患,容易引发火灾.二、短路对家庭电路的影响展示如图所示的电路,断开开关,把插头插入插座,可以观察到灯泡发光.闭合开关S,可以看到灯泡熄灭,保险丝发出明亮的光,并熔断切断电路.问题1:你能解释其中原因吗?回答:家庭电路中用电器是并联的,一旦发生短路,干路中电流很大,产生大量的热使保险丝熔断.问题2:如果没有保险丝可能会出现什么后果?回答:如果没有保险丝,导线的温度会升高,烧坏绝缘皮,引起火灾.讨论:1.短路会损坏用电器吗?回答:短路是指火线与零线之间直接相通,导致电流从导线流过而不从用电器流过,所以用电器不会被损坏.2.开关内两接线相碰,会造成短路吗?回答:开关内两接线相碰相当于闭合开关,把电路连通,与之相连的用电器正常工作.[知识拓展]可能发生短路的情形:在电路中,火线与零线直接相接通;用电器内部火线三、保险丝的作用师:展示家庭电路演示板.问题1:闭合开关,分别插入台灯、电炉子时,电路中的总功率如何变化?干路电流如何变化?回答1:结合前面总功率过大对家庭电路的影响,可知电路总功率增大,干路电流也将增大.问题2:接入电路一段时间,用手摸一下导线,有什么感觉?为什么?回答2:学生体会到导线发烫.这是因为导线有电阻,电流具有热效应,所以导线会发烫.问题3:如果导线再细一些,会出现什么情况?回答3:导线越细,导线的电阻越大,根据焦耳定律,导线的温度会迅速升高,烧坏绝缘皮,甚至引起火灾.师总结:为了防止电路中电流过大,发生危险,在电路中要安装保险装置,以保护用电器和人身安全.展示各种保险装置,常见的保险装置有:保险丝、保险管、空气开关等.下面我们了解保险丝是如何保险的.演示课本实验,观察保险丝的作用,思考下列问题:1.制作保险丝的材料有什么特点?2.保险丝为什么可以起保险作用?3.如何选择合适的保险丝?学生讨论总结:1.制作保险丝的材料要用电阻率大、熔点较低的铅锑合金.2.当电路中电流过大时,自动熔断,保护电路.3.保险丝的选择依据是电路中的电流,依据电流选择保险丝.[知识拓展]保险丝是根据电路中导线能承载的最大电流选择的,保险丝越粗,其额定电流越大,过粗的保险丝对电路起不到保护作用,更不能用铜丝、铁丝代替保险丝.1.家庭电路中电流过大有两个原因:用电器短路和用电器的总功率过大.2.为了保护家庭电路及人身安全,电路中使用保险装置.1.下列三个现象:①灯头里的两个线头相碰;②插座中的两线头相碰;③照明电路的开关里两个线头相碰.其中可能引起保险丝熔断的是()A.①②③B.①②C.①③D.②③解析:①灯头里的两个线头相碰,火线和零线直接接触造成短路,电路电流过大,可能引起保险丝熔断;②插座中的两个线头相碰,火线和零线直接接触造成短路,电路电流过大,可能引起保险丝熔断;③照明电路的开关里两线头相碰,开关闭合电路接通,用电器正常工作,不会引起保险丝熔断.故选B.2.(2015·襄阳中考)关于家庭用电,下列说法正确的是 ()A.家庭电路中电流过大,一定是电路发生了短路B.连入电路中的用电器总功率越大,干路中的电流就越大C.保险丝熔断了,可以用铜丝或铁丝代替D.空气开关跳闸后,重新闭合开关就可以了解析:家庭电路中电流过大,可能是电路发生了短路,也可能是电路中的总功率过大,A选项错误;由I=知,家庭电路电压是220 V,连入电路中的用电器总功率越大,干路中的电流就越大,B选项正确;用铜丝或铁丝代替保险丝,当电路中的电流过大时,不能自动切断电路,起不到保险的作用,C选项错误;空气开关跳闸后,应先排查跳闸的原因,排除故障后再闭合开关,D选项错误.故选B.3.如图所示是安装了漏电保护器的家庭电路.当漏电保护器检测到通过图中A,B两处的电流不相等(即发生漏电)时,会迅速切断电路,从而起到保护作用.当家电维修人员在图中C 处不慎触电时,漏电保护器(填“会”或“不会”)切断电路.若人体电阻为10 kΩ,触电时通过人体的电流为mA.解析:当家电维修人员在图中C处不慎触电时,电流会从C处通过人体流向大地,导致通过B处的电流比A处的小,漏电保护器会切断电路.家庭电路的电压U=220 V,人体电阻R=10 kΩ=104Ω,因此通过人体的电流:I===0.022 A=22 mA.【答案】会224.如图所示是家庭电路中电流过大造成电线燃烧的两种情况,其中图所示情况是短路引起的,另一种情况造成的原因是由于用电器的过大.解析:从图甲中可以看出,用电器较多,还有大功率用电器,因此是用电器的总功率过大造成的.从图乙中可以看出,导线直接将火线和零线相连,因此是短路造成的.【答案】乙总功率1.家用电器的总功率对家庭电路的影响.2.短路对家庭电路的影响.3.保险丝的作用.一、教材作业【必做题】教材第112页动手动脑学物理的1,2题.【选做题】教材第112页动手动脑学物理的3题.第3节安全用电导入一:问题导入资料:1882年7月26日下午7时,上海的一台发电机开始运转起来,点亮了15盏电灯.这是在中国土地上第一次亮起电灯!可是3个月后,清政府官员竟下令禁止使用电灯.理由是使用电灯不安全,会引起火灾.大家认为这样做合理吗?说说你的看法.教师把学生分成正反两方,展开辩论.辩论完后,让学生说说自己的认识.正方:这样做合理.反方:这样做不合理.导入二:情境导入展示生活中常见的用电安全警示标志,比如“高压危险”、“有电危险”等.思考:在哪些地方见到过这些标志?学生观看用电安全警示标志,说出生活中在哪见过这些标志.播放由电引起的火灾,在高压线下钓鱼触电等视频,说明安全用电的重要性.一、电压越高越危险阅读教材中“电压越高越危险”,思考下列问题:问题1:电对人体的伤害程度与哪些因素有关?回答1:电对人体造成的伤害程度与通过人体电流的大小及持续时间有关.问题2:结合自己所查资料,说说人对不同电流的不同反应.回答2:人对100~200微安的电流无反应;电流达到1毫安左右会引起麻的感觉;不超过10毫安时,人尚可摆脱电流;超过30毫安时,就会感到剧痛、神经麻痹、呼吸困难,有生命危险;当达到50毫安时,很短时间使人心跳停止.问题3:人手直接接触一节干电池两端,会发生危险吗?回答3:通常情况下人体的电阻约为104~105Ω,根据欧姆定律I=,通过人体的电流远小于1 mA,所以不会对人产生危险.问题4:为什么电压越高越危险?回答4:根据欧姆定律I=,在人体电阻不变时,电压越高,流过人体的电流越大,越危险.[知识拓展]人体是导体,在不同情况下的电阻不同,身体干燥时电阻较大,潮湿时电阻较小.电流对人体的危害除了跟电流的大小、通电时间的长短有关,还跟电流的频率、通过人二、常见的触电事故思路一触电是指当人体接触或接近带电体,有电流通过人体时,引起人体的受伤或死亡的现象.触电会对人体产生极大的危害,那么在哪些情况下会造成触电事故呢?分析下列几幅图是如何造成触电事故的.1.低压触电:(1)人站在凳子上,两只手分别接触火线与零线.分析:人站在凳子上,电流经过人体,使人体和导线、电网中的供电设备形成回路.(2)人站在地上,手接触火线.分析:电流经过人体流入大地,使人体和导线、大地和电网中的供电设备形成闭合回路.问题:通过上述两幅图可以看出,人在什么情况下可以导致触电事故?总结:当人体接触火线时,人体成为导线、电网中回路的一部分,电流流过人体,会造成触电事故.2.高压触电:问题:人不接触导线会造成触电事故吗?回答:高压电弧触电和跨步电压触电.(1)高压电弧触电:人靠近高压输电线路.分析:高压输电线路的电压高达几万伏甚至几十万伏,即使不接触也会有触电危险,容易产生高压电弧触电.(2)跨步电压触电:人经过掉落的高压输电线旁.分析:当人经过掉落的高压输电线旁时也会触电,在两脚间会形成较高的跨步电压,电流从一条腿流入,另一条腿流出,同样会发生触电事故.思考:人站在干燥的凳子上,用一只手接触火线会触电吗?。

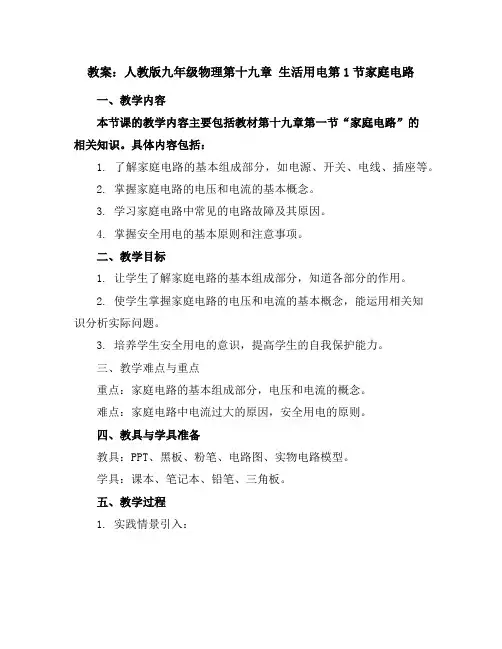

教案：人教版九年级物理第十九章生活用电第1节家庭电路一、教学内容本节课的教学内容主要包括教材第十九章第一节“家庭电路”的相关知识。
具体内容包括：1. 了解家庭电路的基本组成部分，如电源、开关、电线、插座等。
2. 掌握家庭电路的电压和电流的基本概念。
3. 学习家庭电路中常见的电路故障及其原因。
4. 掌握安全用电的基本原则和注意事项。
二、教学目标1. 让学生了解家庭电路的基本组成部分，知道各部分的作用。
2. 使学生掌握家庭电路的电压和电流的基本概念，能运用相关知识分析实际问题。
3. 培养学生安全用电的意识，提高学生的自我保护能力。
三、教学难点与重点重点：家庭电路的基本组成部分，电压和电流的概念。
难点：家庭电路中电流过大的原因，安全用电的原则。
四、教具与学具准备教具：PPT、黑板、粉笔、电路图、实物电路模型。
学具：课本、笔记本、铅笔、三角板。
五、教学过程1. 实践情景引入：上课之初，教师可以展示一些生活中常见的家庭电路现象，如开关控制灯泡、插座使用等，引导学生关注家庭电路，激发学生的学习兴趣。
2. 知识讲解：（1）教师通过PPT或黑板，讲解家庭电路的基本组成部分，如电源、开关、电线、插座等，并阐述各部分的作用。
（2）介绍家庭电路的电压和电流的基本概念，引导学生通过实例理解电压和电流的概念。
（3）讲解家庭电路中电流过大的原因，如短路、总功率过大等，并提醒学生注意安全用电。
3. 例题讲解：教师通过PPT或黑板，展示一些与家庭电路相关的例题，如家庭电路的电压计算、电流计算等，引导学生运用所学知识解决问题。
4. 随堂练习：学生独立完成随堂练习，巩固所学知识。
教师可适时给予解答和指导。
5. 课堂小结：六、板书设计板书内容主要包括家庭电路的基本组成部分、电压和电流的概念、家庭电路故障原因及安全用电原则等。
七、作业设计1. 请描述一下你家的电路布局，并说明各部分的作用。
2. 计算家庭电路中的电压和电流，并列出计算过程。
团泊镇中学电子教案教学内容：第十九章生活用电年级：九年级学科：物理教师：李国海课题第一节家庭电路共 1 课时主备教师李国海使用教师李国海备课日期2017.3.4 上课日期教材分析教学目标1．理解、掌握家庭电路的组成．2．懂得火线、零线的概念.3．理解保险丝的作用.4. 了解插座及家用电器的接地.5. 了解测电笔的构造及使用方法. 教学重难点会解决有关家庭电路的简单问题．学情分析学生自学可以学会的知识火线、零线自学的重点保险丝的作用、测电笔的构造及使用方法教师重点讲解内容保险丝的作用、插座及家用电器的接地、测电笔的构造及使用方法课型新授课授课方法探究讨论、讲解教具准备保险丝、电能表、测电笔等教与学的设计我的修改一、提问引入（1）大家可能有过这样的经历：冬天家里开着电暖器，微波炉也正在工作，突然冰箱启动制冷，结果家里所有电器一下子都停止了工作．有时当你打开台灯准备做功课时，灯泡闪了几下便灭了，但其它电器却仍能正常工作．为什么有时所有电器一起停止工作，而有时某个电器坏了却不影响其它电器的工作呢？（2）如果你家中所有的电源插孔都被占满了，但又添置了新电器，怎样做才能使新电器也能工作起来？若能准确回答上述问题，则需要知道我们家庭电路的组成．二、新课教学演示家庭电路组成板．（1）进户线进户线有两极，如图1中所示A和B．其中一根是火线，一根是零线，家庭电路中的零线一般是接地的，因此零线与大地（地线）之间不存在电压；但火线与零线之间存在220V电压，只是一会儿电流由火线经用电器流入零线，一会儿电流又由零线经用电器流入火线，如此按一定频率变化，即我们家庭电路使用的是交流电．为了保证某个电器发生故障后不影响其它电器的工作，各个电器都应是一端接在火线上，另一端接在零线上，即这些电器之间是并联关系，一个支路发生故障其它支路仍能工作，所以台灯坏了，并不会影响电视机等其它电器的工作．（2）保险丝（如图1中的D）．提问：现在生活水平日益提高，越来越多的人有能力购买各种电器，但我们能否无限制地增加家用电器呢？讲解：团泊镇中学电子教案 由于各个电器是并联的，同时使用的电器越多，干路（即进户的火线和零线）上的电流就越大．但进户线是有一定规格的，只能允许某个值以下的电流通过，若通过的电流超过此值，就会使电线过热，有可能引发火灾，造成生命财产的危险．在火线和零线上分别串入两根保险丝，就可以在电流超过进户线的允许值时，保险丝自动熔断，切断干路电流，使所有电器停止工作，避免发生火灾，同时提醒用户：你目前同时使用的电器过多了，由此可见，我们在使用电器时一定要注意干路电流的允许值，不能无限制增加同时工作的电器数量．提问：保险丝是怎样对电路起到保护作用的？讲解：保险丝是用电阻率比较大、熔点比较低的铅锑合金做成的．当干路电流过大时，保险丝发热很快，温度急速上升，到达其熔点时，保险丝熔断，干路就成为断路，支路上一切电器都停止工作． 因此在供电正常情况下，家中所有电器同时停止工作，往往意味着保险丝熔断了．有些用户为了自家用电方便，私自将保险丝换成粗的（允许通过的电流大）或干脆换成铁丝或铜丝，这样使用大功率电器时，保险丝就不会断了．但这种做法引起的后果是极其危险的，曾经就有这样的事例；干路中电流大到已使火线和零线成为两条火龙，并且沿着各个支路蔓延开去，而保险丝却安然无恙，根本没有切断电源，起到保险的作用．（3）插座（见图1中的E ）提问：既然各个电器都是并联在火线与零线之间，我们怎样才能将电器并联上去呢？在我们房间的墙壁上往往有电源插孔（可看教室中的实物）这就是插座（如图2中的甲和乙）．插座的每个孔中都有金属片，若插孔是两个孔的，那么其中一个孔中的金属片连接火线，另一个孔中的金属片连零线．当电器的插头插入插座时，插头的金属片与插座的金属片相接触，电器就通上电了．对于三孔插座（如图2中的乙），一般孔“2”接火线，孔“3”接零线，孔“1”接地，为什么要设计这样的插座呢？我们家中的洗衣机、饮水机等电器的外壳本来是与火线绝缘的，但如果天长日久绝缘被破坏，外壳就会与火线相连，人站在地上，人与外壳间会存在电压，此时一触外壳便会触电．若将电器外壳与地线相连，人与外壳间没电压，就安全了．由于上述原因，这种电器的插头是三脚的（如图2中的丙），最上方的一脚接电器外壳，此脚插入插座的孔“1”，外壳便与地线相连了．作业布置1; 教材第35页活动3; 2;教材第35_36页1;2;3;题板书设计家庭电路一、零线火线二、家庭电路组成三、保险丝的作用四、测电笔的构造和使用方法课后反思1.密切联系生活实际，利用生活中常见的“随身听”和“电热水壶”的插头不同，激发质疑并调动学生学习的积极性和探索物理知识奥秘的兴趣。
2. 充分发挥学生的主观能动性，自己动手拆装试电笔，充分认识其结构及内部大电阻的作用；通过学习、模拟使用和真正使用三个环节，培养学生养成安全用电的意识。
3.通过交流讨论三脚插头和三孔插座的作用，让学生认识到物理就在我们身边，感受物理知识的重要作用。
课题第二节家庭电路电流过大的原因共 1 课时主备教师李国海使用教师李国海备课日期2017.3.4 上课日期教材分析教学目标1．理解短路是造成家庭电路电流过大的原因之一。
2．理解电路中的总电流随用电器总功率的增大而增大，用电器总功率过大是造成家庭电路电流过大的另一原因。
3.培养学生运用物理知识分析实际问题的能力。
教学重难点家庭电路电流过大原因学情分析学生自学可以学会的知识短路自学的重点家庭电路电流过大原因教师重点讲解内容家庭电路电流过大原因课型新授课授课方法讨论、讲解教具准备家庭电路示教板一块，交流电流表一只，60瓦台灯一盏，500瓦电炉一只，不同规格的保险丝几根，写有例题的小黑板一块。
教与学的设计我的修改一．复习提问，引入新课(1)问：照明电路由哪几部分组成？保险丝用什么材料制成？在电路中起什么作用？（分别请学生回答）(2)问：同学们的家庭电路中有过保险丝被烧断的情况吗？请说“有”的一位同学说明是在什么情况下被烧断的。
(3)引入新课：保险丝被烧断，说明电路中的电流过大，那么是什么原因引起家庭电路中的电流过大的呢二．进行新课(l)短路是引起电流过大的一个原因①演示短路实验出示家庭电路示教板。
A．给示教板接通电源，闭合开关灯亮，然后断开电源；B．把示教板尾部的火线零线搭接在一起，造成短路，再给示教板通电，观察到：在通电的瞬间同时听到“啪”的一声响，保险盒火花一闪，灯并未被点亮。
教师拔出保险盒盖给学生看，保险丝已被熔断。
C．断开电源，排除短路，给保险盒盖换好保险丝，再通电，灯又亮了。
②问：通过此实验，你知道了什么？学生答：由实验知道，短路时，电路中电流过大，使保险丝熔断，但灯没有烧坏。
③分析教师在黑板上画出图1，再画出等效的图2，然后引导学生分析：问：火线、零线搭在一起，形成短路后，在BD之间形成两条支路，那么BD之间的总电阻是多少？导线的电阻很小，几乎为零，所以总电阻很小，几乎为零。
问：干路中的保险丝为什么会被熔断？干路中的电流很大，这就是连在干路中的保险丝被熔断的原因。
问：发生短路时，通过灯的电流也是很大吗？从并联电路的两条支路中的电流分配情况引导学生认识，干路中的绝大部分电流经过B、D间的导线，在灯泡中几乎没有电流通过。
指出：所谓短路就是电流没有经过用电器而直接构成通路。
排除短路故障后，用电器仍能正常工作。
④短路的危险和哪些情况下会发生短路三、精讲点拨：发生短路时，通过导线的电流是正常时的几千倍，而产生的热量又是跟电流的平方成正比，所以短路会使导线迅速变热，甚至使电线的绝缘皮燃烧起来，造成大事故，因此在生活用电中要尽可能避免短路的发生。
让学生分析：家庭电路中在哪些情况会发生短路。
学生可能答：装修电路时不细心，使火线和零线直接连通。
灯座、插座的两个接线柱接线不好，而使火线与零线相碰等。
⑤教师小结，刚才从实验观察和理论分析上都说明，发生短路是电路中电流过大的一个原因，要安全用电，必须避免发生短路。
(2)用电器总功率过大①演示课本上图10-9的实验。
出示家庭电路示教板，在干路上串联一个交流电流表（课前就把它接好），电路中有额定功率分别为100瓦和60瓦的两只白炽灯。
A．闭合开关1，使100瓦的灯亮，请一同学读出电流表的读数I。
B．闭合开关2，使60瓦的灯也亮，请一同学读出电流表的读数l’。
C．在插座中插入一只60瓦的台灯，请一同学读出电流表的读数l’’。
②小结：从实验看到，逐渐增加并联的灯泡数，电流表的示数逐渐增大。
说明干路中的电流随用电器总功率的增大而增大。
③继续演示实验。
将台灯换上一只500瓦的电炉。
这时听到“啪”的一声响，灯全熄了，同时看到电流表的指针偏转较大幅度后又指向零。
学生从中可以知道，是由于电路中电流过大，使保险丝又断了。
④带领学生计算刚才三盏灯都亮时，通过保险丝的电流。
教师引导四、学生练习：让学生自己计算换上一只500瓦的电炉时，通过保险丝的电流。
请一同学上黑板计算（I=3安），其他同学在作业本上做，教师巡迴检查。
⑤引导学生比较两次计算结果，分析得出：A．总功率越大，干路中的电流越大，总功率过大，保险丝熔断，B．计算通过保险丝总电流⑥出示写有例题的小黑板，和学生共同分析计算。
例题：某家庭电能表上标着“220V 5A”字样，电路中接入40W的电灯5只，70W的彩电一台，100W的电冰箱一台，700W电饭锅一作业布置课本上本节练习1、2板书设计家庭电路电流过大原因一、短路二、总功率过大课后反思1、很好地体现了新课标的基本理念。
通过近一两年来使用的用电器增多，引起电路中电流如何变化的问题，让学生围绕问题进行猜想假设，进而设计实验并进行实验。
通过学生对这一问题的探究，很自然流畅地引入了课题，从而实现了从生活走向物理的课程理念，整个教学过程自始至终都是联系生活，联系实际，这又很自然地实现了从物理走向社会的课程理念。
在实验过程中通过学生讨论交流培养了学生合作与交流的能力。
2、很好地完成了知识与技能、过程与方法、情感态度与价值观三维立体的课程目标。
通过实验体验加深了学生对电路中总功率过大也是引起电路中电流过大的原因的理解，很好地完成了知识与技能目标的要求。
探究日常用品或新器件中的物理学原理，有将学到的知识应用于日常生活、社会实践的意识，很好地完成了情感态度与价值的目标。
3、初中学生兴趣的特点是：直观性和物理知识的实用性。
只。
在这些用电器同时使用时，能否再接上一只500W的热得快？（不能接）指出：居民楼里若同时使用几个大功率的用电器，楼里的总保险丝会熔断，使整个楼断电。
因此为了节约用电，也为了不给大家带来断电的麻烦，家庭电路中不宜同时使用几个大功率的用电器。
⑦教师小结：家庭电路用电器总功率过大是电路中电流过大的另一个原因。
