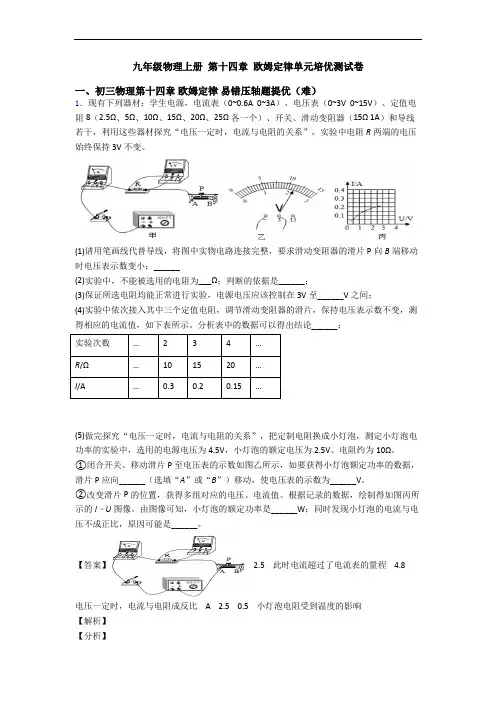

九年级物理《欧姆定律》培优试卷

九年级物理上册第十四章欧姆定律单元培优测试卷一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

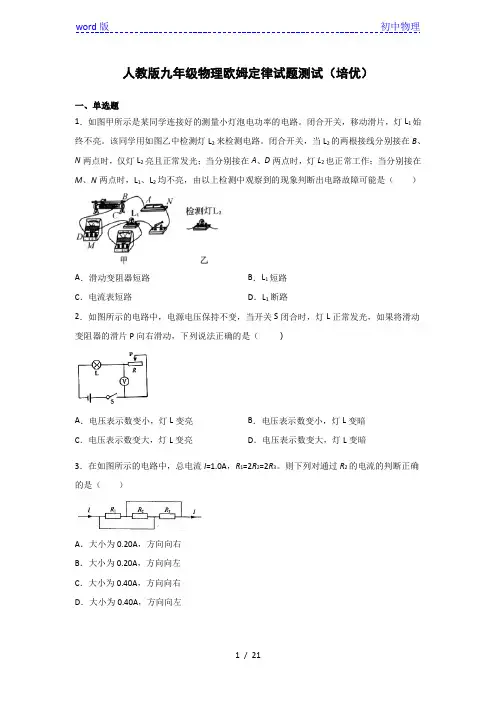

人教版九年级物理欧姆定律试题测试（培优）一、单选题1．如图甲所示是某同学连接好的测量小灯泡电功率的电路。

闭合开关，移动滑片，灯L1始终不亮。

该同学用如图乙中检测灯L2来检测电路。

闭合开关，当L2的两根接线分别接在B、N两点时，仅灯L2亮且正常发光；当分别接在A、D两点时，灯L2也正常工作；当分别接在M、N两点时，L1、L2均不亮，由以上检测中观察到的现象判断出电路故障可能是（）A．滑动变阻器短路B．L1短路C．电流表短路D．L1断路2．如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（）A．电压表示数变小，灯L变亮B．电压表示数变小，灯L变暗C．电压表示数变大，灯L变亮D．电压表示数变大，灯L变暗3．在如图所示的电路中，总电流I=1.0A，R1=2R2=2R3。

则下列对通过R2的电流的判断正确的是（）A．大小为0.20A，方向向右B．大小为0.20A，方向向左C．大小为0.40A，方向向右D．大小为0.40A，方向向左4．如图（a）所示是电阻甲和乙的I-U图像；（b）、（c）是它们的部分电路连接示意图，下列说法错误的是A．当电阻乙两端电压为2. 5V时，它的阻值和甲的阻值相等B．图（b）中，当电压U为3V时，乙的电阻为5Ω．C．图（c）中，当电压U为2V时，干路总电流为0.6AD．图（c）中，在电压U从0增大到2.5V的过程中，通过甲、乙两电阻的电流之差先变大后变小5．用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图．下列说法正确的是A．用电器甲电阻不变，大小为0.1ΩB．用电器乙电阻随着电流增大而变大，最大值10ΩC．如果把这两个用电器串联接在6V的电源上，干路中的电流是0.43AD．如果把这两个用电器并联接在4V的电源上，干路中的电流是0.65A6．如图1所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图像如图2所示。

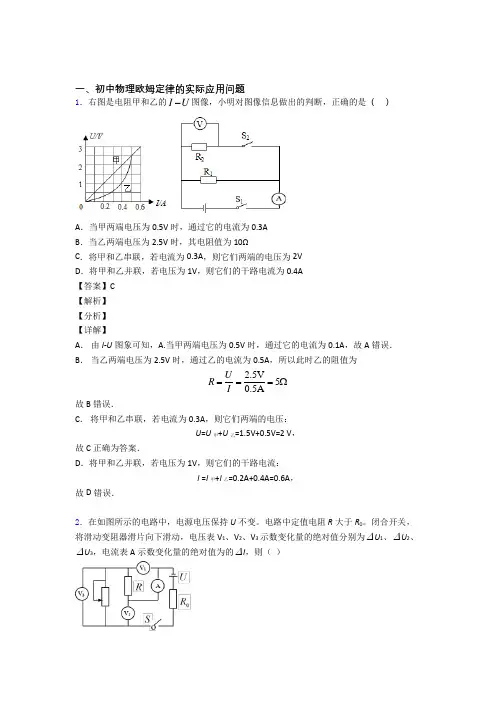

一、初中物理欧姆定律的实际应用问题1．右图是电阻甲和乙的I U -图像，小明对图像信息做出的判断，正确的是 （ ）A ．当甲两端电压为0.5V 时，通过它的电流为0.3AB ．当乙两端电压为2.5V 时，其电阻值为10ΩC ．将甲和乙串联，若电流为0.3A ，则它们两端的电压为2VD ．将甲和乙并联，若电压为1V ，则它们的干路电流为0.4A【答案】C【解析】【分析】【详解】A ． 由I -U 图象可知，A.当甲两端电压为0.5V 时，通过它的电流为0.1A ，故A 错误．B ． 当乙两端电压为2.5V 时，通过乙的电流为0.5A ，所以此时乙的阻值为 2.5V 50.5AU R I ===Ω 故B 错误． C ． 将甲和乙串联，若电流为0.3A ，则它们两端的电压：U =U 甲+U 乙=1.5V+0.5V=2 V ，故C 正确为答案．D ．将甲和乙并联，若电压为1V ，则它们的干路电流：I =I 甲+I 乙=0.2A+0.4A=0.6A ，故D 错误．2．在如图所示的电路中，电源电压保持U 不变。

电路中定值电阻R 大于R 0。

闭合开关，将滑动变阻器滑片向下滑动，电压表V 1、V 2、V 3示数变化量的绝对值分别为∆U 1、∆U 2、∆U 3，电流表A 示数变化量的绝对值为的∆I ，则（ ）A ．电流表A 的示数增大B ．电压表V 2的示数不变C ．∆U 2等于∆I ·R 0D ．∆U 1小于∆U 2【答案】AC【解析】【分析】【详解】A ．原电路中，R 0与滑动变阻器串联后再与R 串联，电流表测电路的电流，电压表V 3测变阻器的电压，V 1测R 的电压，电压表V 2测滑动变阻器与R 的总电压，将滑动变阻器滑片向下滑动，变阻器连入电路的电阻变小，由电阻的串联规律，电路的总电阻变小，由欧姆定律|U I R=，电流表示数变大，故A 正确； B ．根据U =IR ，故V 3示数变大，由串联电路电压的规律，V 2示数变小，B 错误； C ．由串联电路电压的规律，∆U 2等于电压表V 3的示数变化，由欧姆定律，电压表V 3的示数变化量()''30000U I R IR I I R I R ∆=-=-=∆⋅故C 正确；D ．∆U 2等于电压表V 3的示数变化∆U 3，由C 知30U I R ∆=∆⋅①而V 1示数的变化量为()''1U I R IR I I R I R ∆=-=-=∆⋅②因定值电阻R 大于R 0，由①②得∆U 1大于∆U 2故D 错误。

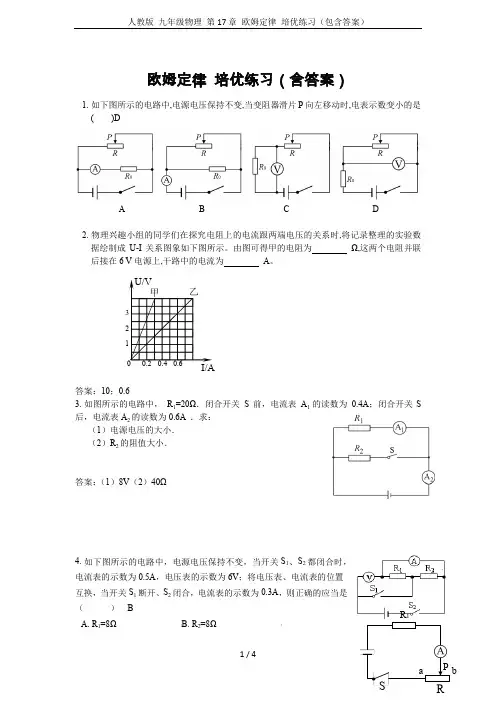

欧姆定律 培优练习（含答案）1. 如下图所示的电路中,电源电压保持不变,当变阻器滑片P 向左移动时,电表示数变小的是( )DA B C D2. 物理兴趣小组的同学们在探究电阻上的电流跟两端电压的关系时,将记录整理的实验数据绘制成U -I 关系图象如下图所示。

由图可得甲的电阻为 Ω,这两个电阻并联后接在6 V 电源上,干路中的电流为 A 。

0.20.40.6123甲乙U /V I /A答案：10；0.63. 如图所示的电路中， R 1=20Ω．闭合开关 S 前，电流表 A 1的读数为 0.4A ；闭合开关S 后，电流表A 2的读数为0.6A ．求： （1）电源电压的大小． （2）R 2的阻值大小．答案：（1）8V （2）40Ω4. 如下图所示的电路中，电源电压保持不变，当开关S 1、S 2都闭合时，电流表的示数为0.5A ，电压表的示数为6V ；将电压表、电流表的位置互换，当开关S 1断开、S 2闭合，电流表的示数为0.3A ，则正确的应当是（ ）BA. R 1=8ΩB. R 2=8ΩC. R1=20ΩD. R2=20Ω5.在图所示的电路中，电池的电压为12V，滑动变阻器R的最大阻值是50Ω，电阻R1的阻值为10Ω．当变阻器的P端从a端滑向b端时，电流表的变化范围是（）DA. 0.24A～0.2AB. 0.2A～0.24AC. 0.2A～1.2AD. 1.2A～0.2A6.请根据表给出的多组数据分析判断，实验电路可能是电路图中的（）DA. B.C. D.7.如图所示，闭合开关S，当滑动变阻器的滑片向右滑动时，电路中电流表、电压表的示数和灯泡L亮度变化情况正确的是（）BA. 两块电表的示数都变小，灯泡L亮度变暗B. 两块电表的示数和灯泡L亮度都不变C. 两块电表的示数都变大，灯泡L亮度变亮D. 电流表示数变大，电压表示数变小，灯泡L亮度变暗8.如图5所示的实物电路，开关S1闭合，开关S2由闭合到断开时，以下分析错误的是（）BA. 灯L1亮度将变暗B. 灯L1电阻变大C. 灯L1两端电压将变小D. 灯L2从熄灭到亮L1L2S1S2SL9.如图6所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片向左移动时（）CA. 灯泡L1亮度不变、L2变亮B. 电流表示数变小，电压表示数不变C. 电流表示数不变，电压表示数变大D. 电流表、电压表示数均不变10.. 把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B 两点接入电路，则该圆环在电路中的电阻为()DA.4.5 ΩB.6 ΩC.10 ΩD.20 Ω11.关于导体中的电流与导体两端的电压的关系，下列叙述正确的是()AA. 在导体电阻不变的情况下，导体中的电流与导体两端的电压成正比B. 在导体电阻不变的情况下，导体两端的电压与导体中的电流成正比C. 导体中的电流越大，其电压越大D. 导体中的电流越小，其电压越小12.. 由欧姆定律I=得R=，下列说法正确的是（）DA. 导体的电阻跟导体两端的电压成正比B. 导体的电阻跟导体中的电流成反比C. 导体的电阻是由电压和电流共同决定的D. 导体的电阻是导体的一种性质跟电压和电流的大小无关13.两个导体的电阻的比R1:R2=3:5，如果把它们串联在电路中，则通过它们的电流之比为________，两端电压之比为________；若把它们并联在电路中，通过它们的电流之比为________。

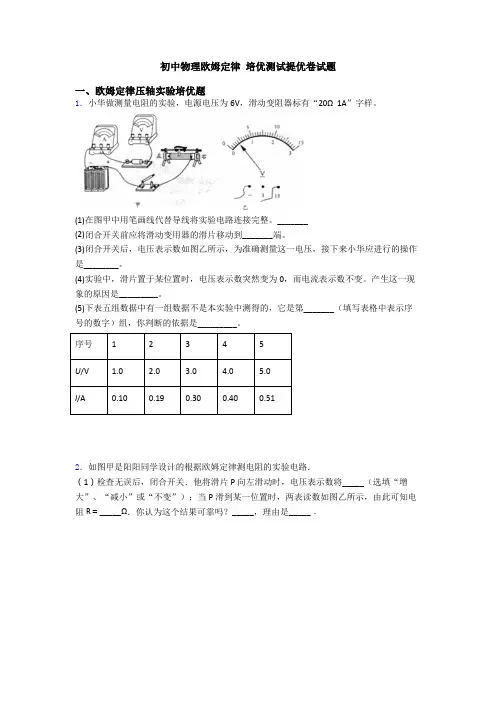

初中物理欧姆定律培优测试提优卷试题一、欧姆定律压轴实验培优题1．小华做测量电阻的实验，电源电压为6V，滑动变阻器标有“20Ω 1A”字样。

(1)在图甲中用笔画线代替导线将实验电路连接完整。

_______(2)闭合开关前应将滑动变用器的滑片移动到_______端。

(3)闭合开关后，电压表示数如图乙所示，为准确测量这一电压，接下来小华应进行的操作是________。

(4)实验中，滑片置于某位置时，电压表示数突然变为0，而电流表示数不变。

产生这一现象的原因是_________。

(5)下表五组数据中有一组数据不是本实验中测得的，它是第_______（填写表格中表示序号的数字）组，你判断的依据是_________。

序号12345U/V 1.0 2.0 3.0 4.0 5.0I/A0.100.190.300.400.512．如图甲是阳阳同学设计的根据欧姆定律测电阻的实验电路．（1）检查无误后，闭合开关．他将滑片P向左滑动时，电压表示数将_____（选填“增大”、“减小”或“不变”）；当P滑到某一位置时，两表读数如图乙所示，由此可知电阻R＝_____Ω．你认为这个结果可靠吗？_____，理由是_____．（2）做完测电阻实验后，阳阳发现桌上还有一个标有额定电流I额的小灯泡和两个开关，一个已知阻值为R0的定值电阻，他想：能否在不用电流表的情况下测定小灯泡的额定功率呢？通过与同学讨论，他设计出了如图丙所示的电路图，并完成了小灯泡额定功率的测量．具体操作是：①闭合开关_____，断开开关_____，移动滑动变阻器的滑片，使电压表的示数为_____；②保持滑动变阻器的滑片位置不动，断开开关_____，闭合开关_____，读出此时电压表示数为U；③小灯泡的额定功率P额＝_____（用已知量和所测物理量符号表示结果）．3．小李为了探究“电流与电压的关系”，请你与他合作并完成以下实验步骤。

(1)请你在虚线框中设计出相应的电路图。

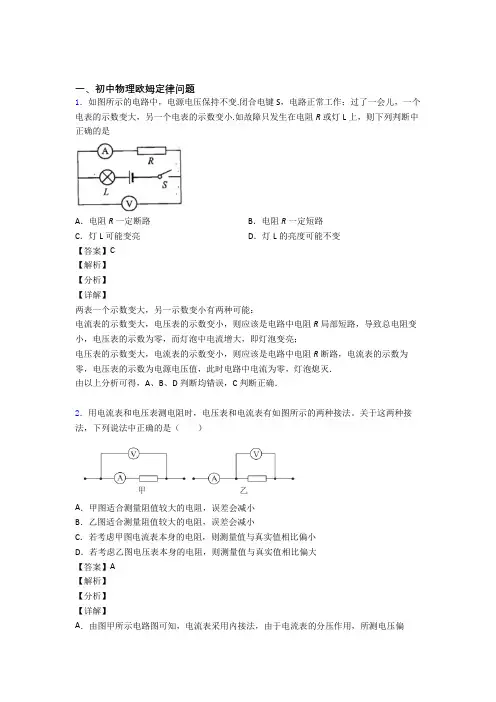

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

关于这两种接法，下列说法中正确的是（）A．甲图适合测量阻值较大的电阻，误差会减小B．乙图适合测量阻值较大的电阻，误差会减小C．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大【答案】A【解析】【分析】【详解】A．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A 正确；B ．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B 错误；C ．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值 R A R U U U R R R+=>甲 即测量值与真实值相比偏大，故C 错误；D ．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值R V RU U R I I I =<+乙 即测量值与真实值相比偏小，故D 错误。

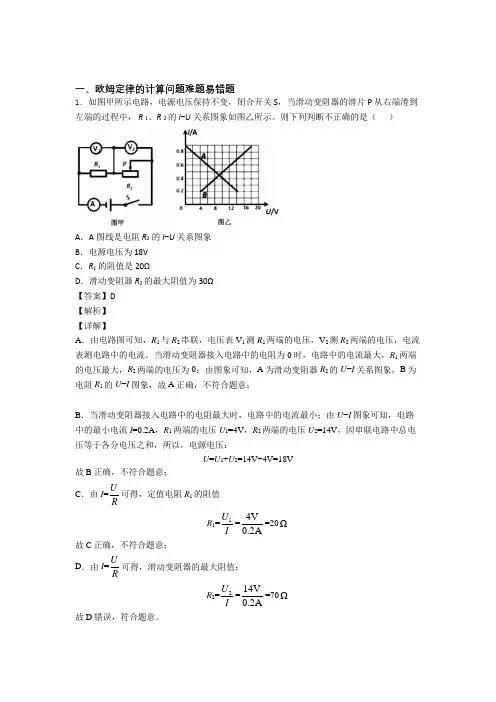

一、欧姆定律的计算问题难题易错题1．如图甲所示电路，电源电压保持不变，闭合开关 S，当滑动变阻器的滑片 P 从右端滑到左端的过程中， R1、R2的 I-U关系图象如图乙所示。

则下列判断不正确的是（）A．A图线是电阻R2的I-U关系图象B．电源电压为 18VC．R1的阻值是20ΩD．滑动变阻器R2的最大阻值为30Ω【答案】D【解析】【详解】A．由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。

当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0；由图象可知，A为滑动变阻器R2的U−I关系图象，B为电阻R1的U−I图象，故A正确，不符合题意；B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小；由U−I图象可知，电路中的最小电流I=0.2A，R1两端的电压U1=4V，R2两端的电压U2=14V，因串联电路中总电压等于各分电压之和，所以，电源电压：U=U1+U2=14V+4V=18V故B正确，不符合题意；C．由I=UR可得，定值电阻R1的阻值R1=1UI=4V0.2A=20Ω故C正确，不符合题意；D．由I=UR可得，滑动变阻器的最大阻值：R2=2UI=14V0.2A=70Ω故D错误，符合题意。

2．如图，电源电压保持不变，闭合开关S 。

将滑动变阻器滑片P 从b 端向中点滑动的过程中，电流表和电压表都有示数。

下列说法正确的是（ ）A ．电流表的示数变小B ．1R 的功率变大C ．1R 的电流变化量小于滑动变阻器的电流变化量D ．电压表示数变化量与电流表示数变化量的比值不变【答案】BCD【解析】【分析】【详解】由电路图知，滑动变阻器与电阻2R 并联后，再与电阻1R 串联，电流表测的是干路的电流，电压表测的滑动变阻器和电阻2R 两端的电压；当滑片从b 端向中点滑动时，并联后的总电阻减小，整个电路中的电阻减小。

A ．由欧姆定律U I R=知，整个电路中的电流将增大，即电流表的示数变大，故错误； B ．由串联电路的分压的规律知，电压表的示数减小，电阻1R 分压的电压增大，因通过1R 的电流增大，由P UI =知，1R 的功率变大，故B 正确；C ．1R 的电流变化量，即为干路电流变化量，等于2R 电流的减小量与滑动变阻器电流的增加量之和，故C 正确；D ．电压表示数变化量与电流表示数变化量之比为1U R I∆=∆ 因电阻1R 的阻值不变，即电压表示数变化量与电流表示数变化量的比值不变，故D 正确。

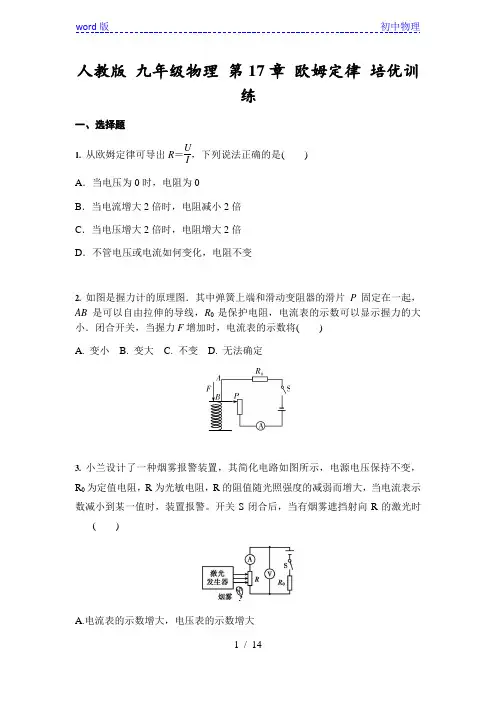

人教版九年级物理第17章欧姆定律培优训练一、选择题1. 从欧姆定律可导出R＝UI，下列说法正确的是()A．当电压为0时，电阻为0B．当电流增大2倍时，电阻减小2倍C．当电压增大2倍时，电阻增大2倍D．不管电压或电流如何变化，电阻不变2. 如图是握力计的原理图．其中弹簧上端和滑动变阻器的滑片P固定在一起，AB是可以自由拉伸的导线，R0是保护电阻，电流表的示数可以显示握力的大小．闭合开关，当握力F增加时，电流表的示数将()A. 变小B. 变大C. 不变D. 无法确定3. 小兰设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大，当电流表示数减小到某一值时，装置报警。

开关S闭合后，当有烟雾遮挡射向R的激光时()A.电流表的示数增大，电压表的示数增大B.电流表的示数减小，电压表的示数减小C.电压表与电流表的示数之比减小D.增大R0的阻值，可使装置在更低浓度烟雾下报警4. 用如图所示电路探究电流跟电压的关系。

为了改变定值电阻R两端的电压，设计了三种方案。

甲:多节干电池串联接入MN;乙:电池与滑动变阻器串联接入MN;丙:电池先后与不同定值电阻R'串联接入MN。

可行的方案是()A.仅有甲B.仅有乙C.仅有甲、乙两种D.甲、乙、丙都可行5. 如图是研究并联电路电流特点的实物图．电源电压保持不变，先同时闭合开关S和S1，两灯均发光，观察并记录电流表示数后，断开开关S1，此时()A. 甲表示数不变，乙表示数变大B. 甲表示数变小，乙表示数变大C. 甲表示数变大，乙表示数不变D. 甲表示数变小，乙表示数不变6. 如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器滑片P 向左移动时，以下说法正确的是()A. 两电流表示数的差值变小B. 电压表示数与电流表示数的比值不变C. 电压表示数与电流表示数的比值不变D. 电压表示数与电流表示数的乘积变大7. 如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为()A．4∶1 B．1∶4 C．5∶1 D．1∶58. 在如图所示的电子拉力计中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧伸长的长度与受到的拉力大小成正比，滑动变阻器PB段电阻为R1，当闭合开关S后，下列说法正确的是()A. 电路中电流表的读数随拉力的增大而减小B. 电路中电压表的读数随拉力的增大而减小C. 滑动变阻器PB段R1的阻值拉力增大而减小D. 把电压表改成拉力计时表盘刻度均匀二、填空题9. 两个标有“5 Ω 1 A”和“10 Ω0.6 A”的定值电阻，将它们串联起来使用时等效电阻为Ω，电源电压最大为V;将它们并联时干路电流最大是A。

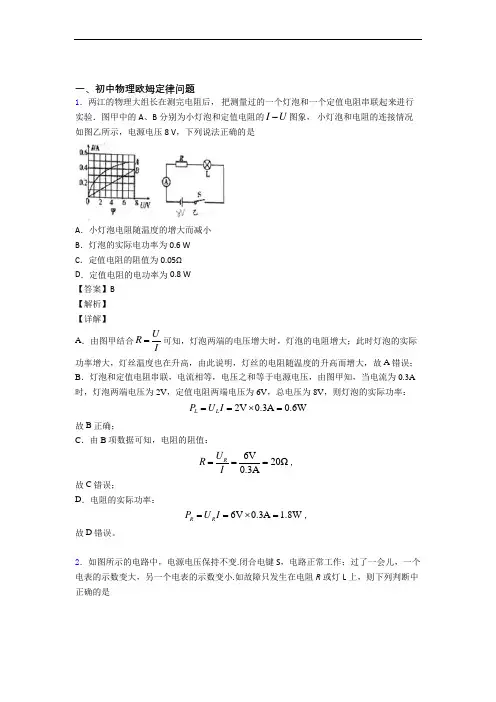

一、初中物理欧姆定律问题1．两江的物理大组长在测完电阻后， 把测量过的一个灯泡和一个定值电阻串联起来进行实验．图甲中的A 、B 分别为小灯泡和定值电阻的I U -图象， 小灯泡和电阻的连接情况如图乙所示，电源电压8 V ，下列说法正确的是A ．小灯泡电阻随温度的增大而减小B ．灯泡的实际电功率为0.6 WC ．定值电阻的阻值为0.05ΩD ．定值电阻的电功率为0.8 W 【答案】B 【解析】 【详解】 A ．由图甲结合UR I=可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A 错误； B ．灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A 时，灯泡两端电压为2V ，定值电阻两端电压为6V ，总电压为8V ，则灯泡的实际功率：2V 0.3A 0.6W L L P U I ==⨯=故B 正确；C ．由B 项数据可知，电阻的阻值：6V20Ω0.3AR U R I ===， 故C 错误；D ．电阻的实际功率：6V 0.3A 1.8W R R P U I ==⨯=，故D 错误。

2．如图所示的电路中，电源电压保持不变.闭合电键S ，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R 或灯L 上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．3．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．4．如图a所示是电阻甲和乙的I—U图像，下列说法不正确的是（）A ．电阻甲为定值电阻，电阻乙的阻值随着温度的升高而减小B ．当电阻甲两端电压为1V 时，R 甲＝5Ω，此时甲的实际电功率为0.2WC ．如图b 所示，当开关闭合，电路电流为0.5A 时，电路总电阻是10ΩD ．如图c 所示，当开关闭合，电源电压为2V 时，电路总功率为0.8W 【答案】D 【解析】 【分析】(1)根据欧姆定律可知，电阻一定时，通过电阻的电流与电阻两端的电压成正比，据此结合图像分析甲、乙电阻是否变化，再根据乙电阻热功率与阻值的关系分析作答；(2)由图像可知，当甲两端的电压为1V 时对应的电流，根据欧姆定律求出R 甲，根据P UI =求出此时甲的实际电功率；(3)甲和乙串联，由图b 读出电路电流为0.5A 时甲和乙电阻两端的电压，利用欧姆定律可求出R 乙，根据串联电路的电阻特点可得总电阻；(4)甲和乙并联，由图c 读出电源电压为2V 时甲和乙电阻对应的电流，再根据并联电路的电流特点得出总电流，再根据P UI =求出此时电路的总功率。

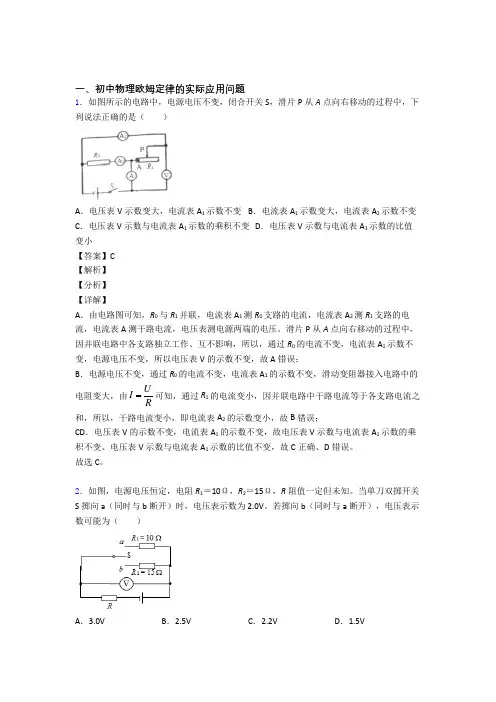

一、初中物理欧姆定律的实际应用问题1．如图所示的电路中，电源电压不变，闭合开关S，滑片P从A点向右移动的过程中，下列说法正确的是（）A．电压表V示数变大，电流表A1示数不变B．电流表A1示数变大，电流表A2示数不变C．电压表V示数与电流表A1示数的乘积不变D．电压表V示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】A．由电路图可知，R0与R1并联，电流表A1测R0支路的电流，电流表A2测R1支路的电流，电流表A测干路电流，电压表测电源两端的电压。

滑片P从A点向右移动的过程中，因并联电路中各支路独立工作、互不影响，所以，通过R0的电流不变，电流表A1示数不变，电源电压不变，所以电压表V的示数不变，故A错误；B．电源电压不变，通过R0的电流不变，电流表A1的示数不变，滑动变阻器接入电路中的电阻变大，由UIR可知，通过R1的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2的示数变小，故B错误；CD．电压表V的示数不变，电流表A1的示数不变，故电压表V示数与电流表A1示数的乘积不变、电压表V示数与电流表A1示数的比值不变，故C正确、D错误。

故选C。

2．如图，电源电压恒定，电阻R1＝10Ω，R2＝15Ω，R阻值一定但未知。

当单刀双掷开关S掷向a（同时与b断开）时，电压表示数为2.0V。

若掷向b（同时与a断开），电压表示数可能为（）A．3.0V B．2.5V C．2.2V D．1.5V【解析】【分析】【详解】由图S 接b 时，R 2与R 串联，由欧姆定律知，此时电压表测R 2两端电压为215Ω15ΩU I R R U ''==⨯+--------------① S 接a 时，R 1与R 串联，此时电压表测R 1两端电压，示数为2V ，则有 12V 10Ω10ΩIR R U ==⨯+------------② ①÷②可得()()310Ω2V 215ΩR U R '+=+ 所以103V 15R U R '+=⨯+ 因为 10115R R +<+ 所以3V U '<R 1、R 2分别与R 串联，R 2＞R 1，根据串联电路的分压原是可知，R 与R 2串联时比R 1与R 串联时分压多，即S 接b 时电压表示数大于2V ；综上可知2V 3V U '<<故选BC 。

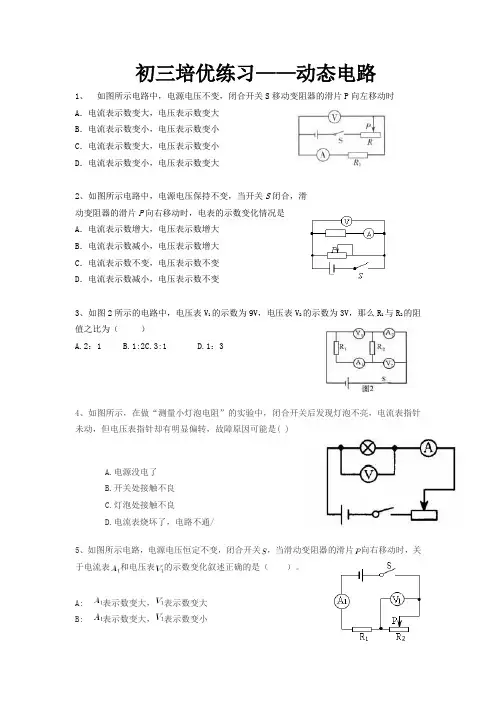

初三培优练习——动态电路1、如图所示电路中，电源电压不变，闭合开关S移动变阻器的滑片P向左移动时A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大2、如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是A．电流表示数增大，电压表示数增大B．电流表示数减小，电压表示数增大C．电流表示数不变，电压表示数不变D．电流表示数减小，电压表示数不变3、如图2所示的电路中，电压表V1的示数为9V，电压表V2的示数为3V，那么R1与R2的阻值之比为（）A.2：1B.1:2C.3:1D.1：34、如图所示，在做“测量小灯泡电阻”的实验中，闭合开关后发现灯泡不亮，电流表指针未动，但电压表指针却有明显偏转，故障原因可能是( )A.电源没电了B.开关处接触不良C.灯泡处接触不良D.电流表烧坏了，电路不通/5、如图所示电路，电源电压恒定不变，闭合开关，当滑动变阻器的滑片向右移动时，关于电流表和电压表的示数变化叙述正确的是（）。

A: 表示数变大，表示数变大B: 表示数变大，表示数变小C: 表示数变小，表示数变小D: 表示数变小，表示数变大6、在做“探究电流与电阻的关系”实验中，小翔连接了如图所示的电路。

他先在电路的、间接入的电阻，移动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用电阻替换电阻，闭合开关，接下来他的实验操作应该是（）。

A: 观察电压表，向右移动滑片，读取电流数据B: 观察电流表，向右移动滑片，读取电压数据C: 观察电压表，向左移动滑片，读取电流数据D: 观察电流表，向左移动滑片，读取电压数据23、如图所示电路图中，电源电压U不变，灯泡电阻不变，当滑动变阻器的滑片P向右移动时，关于电流表、电压表示数变化情况，正确的是：A. 两表示数都变小B. 两表示数都变大C. 电流表示数变大，电压表示数变小D. 电流表示数变小，电压表示数变大如图示的电路中，电源电压为6V，且保持不变，电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω。

初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、一只电阻两端的电压从2V增加到2.8V时，通过该电阻的电流增加了0.1A，则该电阻的阻值是（）A．8ΩB．20ΩC．28ΩD．无法确定2、如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮C．电压表示数变小，电流表示数变小，灯泡变暗D．电压表示数变大，电流表示数变大，灯泡变亮3、图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片｡当油量减少时，滑动变阻器的滑片p向上移动，则电路中（）A.总电阻增大，电流减小B.总电阻增大，电流增大C.总电阻减小，电流增大D.总电阻减小，电流减小4、如下图是甲、乙两个电阻的电流I与电压U的关系图象，将它们并连接入电路，下列说法正确的是（）A．通过甲的电流大于通过乙的电流B．通过甲的电流小于通过乙的电流C．甲、乙并联的总电阻随它们两端电压的升高而减小D．甲、乙并联的总电阻随它们两端电压的升高而增大5、如图所示，闭合开关后两灯不亮，用电压表先后测得UAD =UAC=UAB=4.5V，则故障可能是（）A．灯L1发生断路B．灯L2发生断路C．灯L1发生短路D．灯L2发生短路6、某同学做电学实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和电流表的读数，根据表格中记录的数据分析，他所连接的电路可能是电路图中的哪一个?U／V 0.6 0.7 0.8 0.9 1.0 1.1I／A 0.18 0.21 0.25 0.27 0.30 0.337、在研究电流跟电压、电阻的关系的实验中，得出如下表格中的一组数据.根据这组数据，可以得到的结论是导体两端的电压（V）导体的电阻（Ω）通过导体的电流（A）4 2 24 4 14 8 0.5A．导体电阻一定时，导体两端的电压跟通过导体的电流成正比B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比C．导体两端电压一定时，导体的电阻和通过导体的电流成反比D．导体两端电压一定时，通过导体的电流和导体的电阻成反比8、对于"探究电流跟电阻的关系"和"伏安法测量定值电阻"的这两个实验，下列说法不正确的是A．它们都是采用控制变量的研究方法B．它们的滑动变阻器在实验电路中的作用是不同的C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D．后者多次测量的目的是取电阻的平均值，减小误差9、如图电路中，闭合开关S1、S2，电流表和电压表均有示数．若断开S2，则A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数变大10、如图所示是小明设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当开关S闭合，压力F增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数不变，电压表示数变小C．电流表示数变小，电压表示数变大D．电流表、电压表示数都变小11、如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光．发生这一现象的原因，不可能的是（）A．L2发生了断路B．电源电压较低C．L2发生了短路D．L2的灯丝电阻太小12、如图所示的电路中，电源两端的电压保持不变．闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是A．电压表V1与电压表V2的示数之和保持不变B．电压表V2与电流表A的示数之比保持不变C．电流表A的示数增大，电压表V2的示数减小D．电流表A的示数减小，电压表V1的示数不变13、如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，下列说法正确的是（）A.R1与R2是串联B.电压表只测R1两端的电压C.当P向b滑动时，电压表示数不变，电流表A2示数不变D.当P向b滑动时，两个电流表示数都变小14、如图所示当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲︰U乙为4︰1；当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲︰I乙为（）A．4︰3 B．3︰2C．3︰4 D．3︰115、如图29所示，闭合电键K，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数范围是1.0～2.0安，电压表的示数范围是7.2～2.4伏，则电源电压为()(A) 15伏。

初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、如图所示的电路中，电源两端的电压保持不变．闭合开关S，将滑动变阻器的滑片P向右移动，下列说法错误的是()A．电压表V1与电压表V2的示数之和保持不变B．电压表V2与电流表A的示数之比保持不变C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变小，电压表V2的示数变大2、如图是小明同学在测定值电阻大小时所连接的电路,已知R1、R2不相等,在闭合或断开一些开关的情况下,下列分析正确的是()A.先闭合S、S2,再闭合S1,电流表A示数变大B.先闭合S、S1,再闭合S2,电流表A示数变小C.先闭合S、S1,再闭合S2,电压表V的示数与电流表A示数之比变大D.先闭合S、S2,再闭合S1,电压表V的示数与电流表A示数之比不变3、一只电阻两端的电压从2V增加到2.8V时，通过该电阻的电流增加了0.1A，则该电阻的阻值是（）A．8ΩB．20ΩC．28ΩD．无法确定4、从欧姆定律可导出R=，下列说法正确的是（）A．当电压为0时，电阻为0B．当电流增大2倍时，电阻减小2倍C．当电压增大2倍时，电阻增大2倍D．不管电压或电流如何变化，电阻不变5、在图6所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是A．电流表A、电压表V1示数都减小，电压表V2示数增大B．电流表A、电压表V1示数都变大，电压表V2示数变小C．电流表A的示数减小，两电压表示数不变D．三个电表的示数都不变6、如图所示，R1=5Ω，R2=10Ω，则电压表V1、V2示数之比是（）A．1：2 B．2：1 C．1：3 D．3：17、如图6是李江同学为测量小灯泡电阻而连的电路，有关该实验的以下说法错误的是A．闭合开关前，应将滑动变阻器的滑片滑到最左端B．实验过程中两电表都有可能需要换接较小的量程C．所测小灯泡的电阻可能随电压表的示数的不同而不同D．在如图位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮8、如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V．那么下列说法中不正确的是（）A．可知电源电压为6VB．可知L1两端电压为2.6VC．将电压表V2换成电流表，则L1亮，L2不亮D．将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流9、如图2所示，闭合开关后，两盏灯均不亮，电压表示数为零，产生这一现象的原因可能是(B)A、L1短路B、L1断路C、L2短路D、L2断路10、如图所示，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为（）A. 2：1B. 3：1C. 2：3D. 1：311、如图所示的电路中，开关S闭合后，电压表Vl 、V2的读数分别为6V、4V．则电阻R1与R2的阻值之比是（）A．3：2 B．2：3 C．2：1 D．1：212、某精密电子仪器中为了便于调节电路中的电流，其调节部分往往使用两个变阻器，如图所示，其中R1的总电阻是100欧，R2的总电阻是2000欧，开始时两变阻器都处于最大阻值，为了能既快又准确安全地使用仪器，下列方法最准确的是（）（A）先调节R1，使电流表指针指到要求位置附近，再调节R2，（B）先调节R2，使电流表指针指到要求位置附近，再调节R1，（C）同时调节R1和R2，使电流表指针指到要求位置，（D）交替、反复调节R1和R2，使电流表指针指到要求位置。

九年级物理下册欧姆定律单元培优测试卷一、初三物理欧姆定律易错压轴题（难）1．在“伏安法测电阻”的实验中，小梦同学连接了如图甲所示的电路（电路元件完好，电源电压恒定，滑动变阻器最大阻值为R，接线柱接线牢固）．（1）连接电路过程中开关应该_____，开关闭合前滑片滑到_____处．（2）检查电路，发现有一处连接错误，请指出连接错误的导线是_____（填“a”“b”“e”或“d”）．（3）纠正错误后，闭合开关，测得几组数据如表．实验序号123电压U/V 1.5 2.1 2.8电流I/A 1.100.14电阻R/Ω15.015.0第3次实验时电流表示数如图乙所示，电流表的示数为_____A．第3次实验后，算出的电阻值是_____，待测电阻值为_____Ω．（4）实验结束后老师组织大家做延伸实验，他把A组的电流表给了B组，把B组的电压表给了A组，让A、B组利用现有器材完成测量电阻的实验设计．如果你在其中一个组，请把设计的电路图画在图丙的虚线框内．【答案】断开电阻最大 d 0.18 15.6Ω 15.2 答案见解析【解析】【分析】【详解】（1）连接电路时，为了防止电路元件损坏，开关应处于断开状态，为了保护电路，滑动变阻器滑到最大阻值处；（2）由实物图知，电压表测量的是电源电压，应该测量定值电阻两端电压，所以错误的是导线d，下端应该连接定值电阻左端的接线柱．（3）如图乙，电流表接在0~0.6A量程上，所以示数为0.18A，此时电压为2.8V，根据欧姆定律可算出此时的电阻为2.815.60.18R=≈Ω，将三次测量数据取平均值可知待测电阻阻值约为15.2Ω；(4) 根据题意可知，A组有两个电压表，B组有两个电流表；要测量电阻R x，要根据串并联电路特点设计电路A组上图B组下图，则其设计如图：【点睛】伏安法测电阻中，多次测量的目的是为了取平均值；探究电流与电压关系的实验中，多次测量的目的是为了实验更具普遍性．已知滑动变阻器最大阻值为R，在最后一问的设计中，可以以R为纽带，找到电源电压的表达式．2．小红按图甲所示的电路探究电流跟电压的关系．（1）根据图甲，将图乙中的实物电路连接完整_______．（要求变阻器滑片向右移动时，电流表的示数变小）（2）正确连接电路后，闭合开关．①若发现电流表和电压表的示数都很大，这说明小华在实验操作上存在的问题是_________；②若电压表示数约为3V，但无论怎样移动变阻器滑片，电流表示数始终为0，则电路中出现的故障可能是___________________；（3）排除故障后，调节变阻器的滑片，测出通过电阻R的电流值和对应的电压值如下表，分析表中的数据可得出的结论是：________________________________；（4）为了使上述实验结论更具有普遍性，你认为还应进行下列的哪一项操作？答：_____________________．A．换用电压不同的电源再做实验B．换用阻值不同的电阻再做实验【答案】滑动变阻器的阻值没有在最大值处电阻断路电阻一定时，电流与电压成正比 B【解析】【分析】滑动变阻器与定值电阻串联，滑片向右移，电路中的电阻变大，电流减小，故滑动变阻器应将左半段接入电路中；电流表示数为零说明电路断路，电压表有示数说明电压表和电源连接的部分电路正常；物理实验中，使结论更具普遍性的方法是多做几次实验．【详解】(1)①滑动变阻器与定值电阻串联，当变阻器滑片向右移动时，电流表的示数变小，即滑片向右移动时电阻变大，又上面已接D，故下面接A；②电源使用两节干电池，故电压表选用0∼3V量程，与定值电阻并联；如图所示：(2)①为保护电路，在连接电路时，开关应当处于断开状态；闭合开关前滑动变阻器应处于最大阻值状态，而本题中电流表和电压表的示数都很大，说明滑动变阻器的阻值没有在最大值处；②电流表的示数为零说明电路中有断路，再根据电压表的示数判断出电路故障．电压表示数为3V等于电源电压，说明电压表的两个接线柱和电源连接的部分没有断路，所以故障是电阻断路了；(3)在表中：导体的电阻一定，导体两端的电压从1V到2V再到3V，相对应的，导体中的电流从0.1A到0.2A再到0.3A.电压增加几倍，电流也增加几倍，故得结论：在电阻一定时，电流与电压成正比；(4)换用阻值不同的电阻，多进行几次实验可避免实验的偶然性，使结论更具普遍性，故选B．故答案为(1)如上图；(2)①滑动变阻器的阻值没有在最大值处；②电阻断路；(3)电阻一定时，电流与电压成正比；(4)B．【点睛】电压表与定值电阻并联；为保护电路，闭合开关前，滑动变阻器滑片应位于最大阻值处；探究电流与电压、电阻的关系时，要用到控制变量法．3．在“测定小灯泡的电阻”实验中，（1）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中两个操作不当之处：①________________________________；②_________________________________．（2）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是（）A．更换小灯泡B．检查电路是否断路C．移动滑动变阻器滑片，观察小灯泡是否发光（3）右表中是按正确的操作测得的数据，某同学通过计算发现三次小灯泡的阻值不相等，其原因是____________________________．【答案】（1）连接电路时没断开开关；滑动变阻器没调到最大阻值（或灯泡规格太小、或滑动变阻器最大值太小、或电源电压过高等）；（2）C（3）小灯泡的电阻受温度的影响．【解析】试题分析：（1）为保护电路，连接实物图时应：①断开开关，②滑动变阻器的滑片要调到使连入电路的电阻为最大的位置；该组同学连接好最后一根导线后，灯泡立即发出明亮耀眼的光并很快熄灭，说明连完最后一根线，电路立即接通且电路电流较大，电路阻值太小，因此原因是：①连接电路时没断开开关；②滑动变阻器没调到最大阻值；（2）乙组同学闭合开关后，电流表有示数，说明电路是通路，灯泡没坏，也不是断路，可能是连入电阻太大，电路中电流太小所致，下一步操作：移动滑动变阻器滑片，观察小灯泡是否发光，即应进行C项操作．（3）灯泡在不同电压下，灯泡的明暗程度不同，灯丝的温度也就不同，说明灯丝的电阻与温度有关，即灯丝的电阻随温度升高而增大．考点：伏安法测电阻的探究实验4．我们已经学习了串联电路电压的规律，那么串联的各部分电路如何分配电源电压呢？小明利用以下实验器材进行实验：阻值不同的定值电阻若干、电压表、电压为3V的电源、开关及导线。

WORD 格式整理九年级物理培优训练《欧姆定律分类题型汇编》题型一：串连分压和并联分流1、以下图的电路中，电压表V1的示数为 9 伏，电压表 V2的示数为 3 伏，那么 R1与 R2的阻值之比为（）A．2：1 B．1：2 C ．3：1 D ．1：32、以下图的电路中， R =10Ω， R=20Ω. 闭合开关 S 后，电压表 V 与 V 示数之比为（）1 2 1 2A．3：1 B．3：2 C．2：1 D．1：1第1题第2题第3题3、以下图， V 和 V 是完好同样的两个电压表，都有最大丈量值是3V 和 15V两个量程，闭合开1 2关后，发现两个电压表指针的偏转角度同样，则（）A．R1∶R2＝1∶4 B ．R1∶ R2＝4：l C ．R1∶R2＝1∶5 D ．R1∶R2＝ 5∶ l4、在以下图的电路中，两只电流表的规格同样，电流表有两个量程(0 ～0. 6A 以及 0～3A). 闭合开关 S, 电阻 R1与 R2均有电流流过，两只电流表的指针偏转角度同样，则 R1与 R2的比值为（）A.1∶5B.5 ∶1C.1 ∶ 4D.4 ∶ 15、以下图电路，电源电压恒定不变．当S 闭合、 S 断开时，电压表的示数为 3 V；当 S 断开、R1︰R2 1 2 12 为（）S 闭合时，电压表的示数 9 V ，则A. 1︰2B. 2︰ 1C.1︰3D. 3︰1第 4 题第 5 题第 6 题第 7 题6、以下图，电源电压保持不变，开关S 断开时，电压表示数为2V；开关 S 闭合时，电压表示数为 6V，那么电阻 R1 :R2= 。

7、如图电路，若甲、乙均为电流表时，断开开关Ｓ，两电流表读数为Ｉ甲︰Ｉ乙＝２︰３，若甲、乙均为电压表时，闭合开关S，则两电压表的读数Ｕ甲︰Ｕ乙＝。

8、电阻甲、乙的电流与电压关系图像以下图，①若此刻将甲和乙串连后接在电压为3V的电源两头，则甲电阻两头的电压多大？②若此刻将甲和乙并联后接在电压为3V的电源两头，则干路中电流多大？（第 8题）WORD 格式整理题型二：动向电路剖析1、如图，当滑片 P向下滑的过程中，电流表和电压表的变化状况是（）A. 电流表的读数变大，电压表的读数变大B. 电流表的读数变大，电压表的读数变小C.电流表的读数变小，电压表的读数变大D.电流表的读数变小，电压表的读数变小(第1题图)（第2题图）（第3题图）2、如图 1 所示电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片P 向左挪动时（）A、电流表示数变大，电压表示数变大 B 、电流表示数变小，电压表示数变小C、电流表示数变大，电压表示数变小D、电流表示数变小，电压表示数变大3、如图是童童设计的压力传感器原理图，此中弹簧上端和滑动变阻器滑片P 固定在一同， AB 间有可缩短的导线，R1为定值电阻。

人教版九年级物理 17.2 欧姆定律培优训练一、选择题1. 如图，电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后．判断正确的是()A. 同时闭合S1、S2，电流表示数变大，灯变亮B. 同时闭合S1、S3，电流表示数变大，灯的亮度不变C. 同时闭合S1、S3，电压表示数不变D. 断开S1，只闭合S2，电流表、电压表示数都变大2. 在一段电阻不变的导体两端加20 V 电压时，通过的电流为1 A;现在把该导体两端的电压减小到5 V，则此时通过该导体的电流和它的电阻分别为() A.0.25 A 5 Ω B.0.25 A20 ΩC.1 A 5 ΩD.1 A20 Ω3. 小兰设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大，当电流表示数减小到某一值时，装置报警。

开关S闭合后，当有烟雾遮挡射向R的激光时()A.电流表的示数增大，电压表的示数增大B.电流表的示数减小，电压表的示数减小C.电压表与电流表的示数之比减小D.增大R0的阻值，可使装置在更低浓度烟雾下报警4. 如图所示电路中，电源电压保持不变，先闭合开关S1，观察电流表、电压表的示数；再闭合开关S2、S3，电表示数的变化情况正确的是()A. 电流表示数变大，电压表示数变大B. 电流表示数变小，电压表示数变小C. 电流表示数变大，电压表示数变小D. 电流表示数变小，电压表示数变大5. 如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a 端向b端滑动时()A. 电压表示数与电流表示数比值变大B. 电压表示数与电流表示数比值变小C. 电流表示数变大，电压表示数变大D. 电流表示数变大，电压表示数变大6. 如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是()A. 滑片P向右移动，表示数变大，表示数不变B. 滑片P向右移动，表示数变小，表示数变大C. 滑片P向左移动，表示数变小，表示数变大D. 滑片P向左移动，表示数变大，表示数不变7. 如图所示的电路，电源电压恒为4.5 V，电流表的量程为0~0.6 A，电压表的量程为0~3 V，定值电阻的阻值为5 Ω，滑动变阻器的最大阻值50 Ω。

一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．3．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。

初中物理欧姆定律培优提优专项训练试题一、欧姆定律压轴实验培优题1．小华为了探究“电流与电阻的关系”设计了如图甲所示的电路，其中电源电压恒为3V，R x的备选电阻有5Ω、10Ω、15Ω和20Ω各一个。

(1)闭合开关前滑动变阻器的滑片应置于______（选填“a”或“b”）端；试触时，发现电流表指针偏转到如图乙所示位置，说明电流表正、负接线柱______；(2)排除故障后，小华将5Ω的电阻接入电路中，移动滑片P到某一位置，此时电流表的示数如图丙所示，电路中的电流为_______A；(3)小华将10Ω的电阻替换5Ω的电阻接入电路中，闭合开关后，若不调节滑动变阻器，电压表示数会______（选填“变大”、“不变”或“变小”）；(4)小华依次把四个备选电阻接入电路，调节滑动变阻器，使电压表的示数为2V不变，那么滑动变阻器接入电路的阻值变化范围是______Ω。

2．阅读下列材料，并回答问题。

在伏安法测电阻的实验中，可以有以下两种测量方法，分别叫内接法和外接法。

如图所示，分别为实验电路的一部分。

电流表与电压表都有电阻，它们的电阻叫内阻，电流表的内阻非常小，约为R A＝0.05Ω，所以在电学实验中，它的内阻常常忽略不计；电压表的内阻非常大，约为R V＝10kΩ，连入电路中通过的电流很小，所以在电学实验中通过它的电流常常忽略不计。

但在实际测量中这些忽略不计的物理量却使测量结果产生误差。

博涵同学带领创新实验小组，仔细阅读上述材料后，购买了两个定值电阻并向物理老师借来所需器材进行了测量，两个定值电阻的阻值分别为R1＝5Ω，R2＝20kΩ，小组同学们为了减小实验误差，选择恰当的方法进行了合作探究，分别测出了两个电阻的阻值。

若你也做为博涵创新实验小组的一员，在测量R1＝5Ω的阻值时，请你回答：（1）此实验中你们选择的恰当方法是_____（选填字母）A．内接法B．外接法（2）用你们选择的方法测得的电阻值比真实值_____（选填“偏大”或“偏小”）（3）请根据欧姆定律解释测量结果偏大或偏小的原因。
