机械故障诊断考试题目一、选择题1.在机械故障诊断中,以下哪个方法可以帮助确定故障的原因?A. 冷启动汽车B. 检查电池电压C. 故障代码扫描D. 确定故障模式答案:C2.以下哪个现象可能暗示某个部件发生了故障?A. 引擎噪音变大B. 加速度增加C. 轮胎气压下降D. 空调制冷效果变差答案:A3.某汽车发动机在启动时发出不正常的响声,以下哪个部件最有可能出现故障?A. 燃油喷射器B. 火花塞C. 水泵D. 曲轴答案:B4.在机械故障诊断中,以下哪个工具最适合测量电流?A. 万用表B. 百度度表C. 探针D. 示波器答案:D5.在故障诊断过程中,以下哪个步骤是最重要的?A. 确定故障模式B. 检查传感器信号C. 分析故障现象D. 清除故障码答案:C二、填空题1.机械故障诊断中,________帮助确定故障的根本原因。
答案:故障代码扫描2.故障诊断的第一步是确定________。
答案:故障模式3.机械故障诊断中,________可以帮助测量电流。
答案:示波器4.在故障诊断过程中,分析故障现象是最重要的一步,它可以帮助确定________。
答案:故障原因5.机械故障诊断中,________常常用于检查电池电压。
答案:万用表三、简答题1.请简要解释机械故障诊断的基本流程。
答:机械故障诊断的基本流程包括以下几个步骤:–第一步是确定故障模式,即确定故障的具体表现和描述。
–第二步是分析故障现象,即对故障进行细致的观察和分析,找出可疑的因素。
–第三步是检查传感器信号,通过测量传感器的输出信号,找出故障的可能原因。
–第四步是确定故障原因,通过排除其他可能性,并综合分析故障现象和传感器信号等信息,找出故障的根本原因。
–最后一步是修复故障,根据确定的故障原因,采取相应的措施修复故障。
2.什么是故障代码扫描?答:故障代码扫描是一种用于诊断机械故障的方法。
通过使用诊断仪器和软件,可以连接到车辆的诊断接口,读取和解析诊断数据。
机械故障分析练习题(含答案)
一、故障情况描述
一台机器在正常运行过程中出现了故障,现在请您根据以下描
述进行故障分析。
故障描述:当机器运行到一定时间后,出现了明显的异响,同
时机器转速明显下降,无法正常工作。
二、问题分析与解答
1. 请问可能是什么原因导致机器出现明显的异响和转速下降?
答案:这可能是由于机器的轴承磨损所引起的。
机器运转一段
时间后,轴承的润滑油会逐渐消耗,导致轴承磨损加剧,从而引起
了异响和转速下降。
2. 除了轴承磨损,还有哪些可能导致机器出现类似故障的原因?
答案:除了轴承磨损外,还可能是由于传动带松弛、机器内部
零部件松动、齿轮磨损等原因导致的。
这些问题都可能会引起异响
和转速下降。
3. 对于这种故障,应该如何解决?
答案:首先,需要对机器进行彻底的检查,确定具体的故障原因。
然后,针对不同的原因采取相应的措施进行修复。
对于轴承磨
损而引起的故障,需要更换磨损的轴承,并重新润滑。
对于其他原
因导致的故障,需要进行相应的调整和修复。
三、总结
通过对机器故障的分析,我们可以了解到机器故障的原因可能
是多方面的,需要进行仔细的检查和分析。
及时发现和解决机器故障,可以保证机器的正常运行,提高工作效率。
同时,合理使用和
维护机器,也能延长机器的使用寿命。
以上是关于机械故障分析的练习题及答案,希望对您有所帮助。
如有任何疑问,请随时联系。
谢谢!。

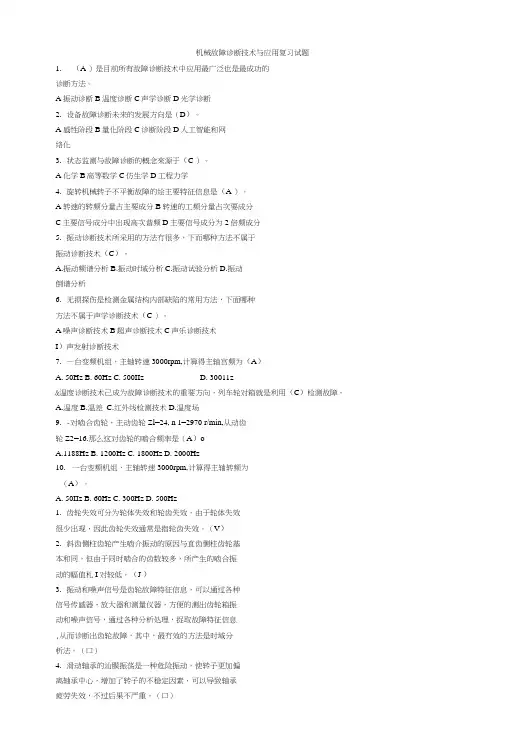

机械故障诊断技术与应用复习试题1.(A )是目前所有故障诊断技术中应用最广泛也是最成功的诊断方法。
A振动诊断B温度诊断C声学诊断D光学诊断2.设备故障诊断未来的发展方向是(D)。
A感性阶段B量化阶段C诊断阶段D人工智能和网络化3.状态监测与故障诊断的概念來源于(C )。
A化学B高等数学C仿生学D工程力学4.旋转机械转子不平衡故障的绘主要特征信息是(A )。
A转速的转频分量占主要成分B转速的工频分量占次要成分C主要信号成分中出现高次谐频D主要信号成分为2倍频成分5.振动诊断技术所采用的方法冇很多,下而哪种方法不属于振动诊断技术(C)。
A.振动频谱分析B.振动时域分析C.振动试验分析D.振动倒谱分析6.无损探伤是检测金属结构内部缺陷的常用方法,下面哪种方法不属于声学诊断技术(C )。
A噪声诊断技术B超声诊断技术C声乐诊断技术I)声发射诊断技术7.—台变频机组,主轴转速3000rpm,计算得主轴宫频为(A)A. 50HzB. 60HzC. 500IIzD. 30011z&温度诊断技术己成为故障诊断技术的重要方向,列车轮对箱就是利用(C)检测故障。
A.温度B.温差C.红外线检测技术D.温度场9.-对啮合齿轮,主动齿轮Zl=24, n 1=2970 r/min,从动齿轮Z2=16.那么这对齿轮的啮合频率是(A)oA.1188HzB. 1200HzC. 1800HzD. 2000Hz10.一台变频机组,主轴转速3000rpm,计算得主轴转频为(A)。
A. 50IIzB. 60HzC. 300HzD. 500Hz1.齿轮失效可分为轮体失效和轮齿失效,由于轮体失效很少出现,因此齿轮失效通常是指轮齿失效。
(V)2.斜齿恻柱齿轮产生啮介振动的原因与直齿恻柱齿轮基本和同,但由于同时啮合的齿数较多,所产生的啮合振动的幅值札I对较低。
(J )3.振动和噪声信号是齿轮故障特征信息,可以通过各种信号传感器、放大器和测量仪器,方便的测出齿轮箱振动和噪声信号,通过各种分析处理,捉取故障特征信息,从而诊断出齿轮故障,其中,最冇效的方法是时域分析法。

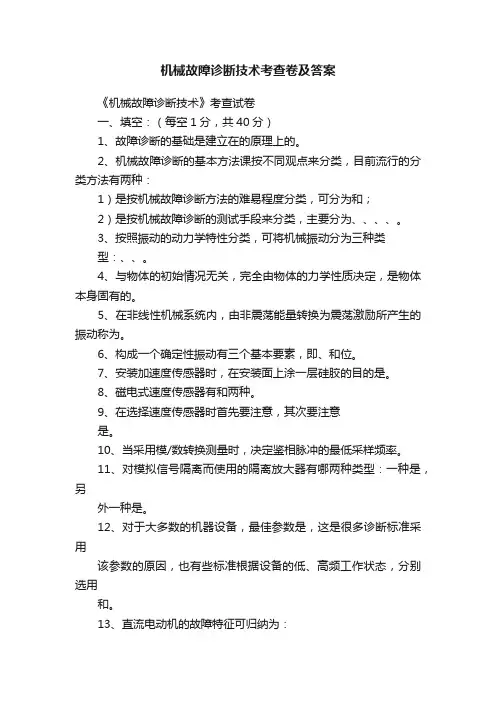

机械故障诊断技术考查卷及答案《机械故障诊断技术》考查试卷一、填空:(每空1分,共40分)1、故障诊断的基础是建立在的原理上的。
2、机械故障诊断的基本方法课按不同观点来分类,目前流行的分类方法有两种:1)是按机械故障诊断方法的难易程度分类,可分为和;2)是按机械故障诊断的测试手段来分类,主要分为、、、、。
3、按照振动的动力学特性分类,可将机械振动分为三种类型:、、。
4、与物体的初始情况无关,完全由物体的力学性质决定,是物体本身固有的。
5、在非线性机械系统内,由非震荡能量转换为震荡激励所产生的振动称为。
6、构成一个确定性振动有三个基本要素,即、和位。
7、安装加速度传感器时,在安装面上涂一层硅胶的目的是。
8、磁电式速度传感器有和两种。
9、在选择速度传感器时首先要注意,其次要注意是。
10、当采用模/数转换测量时,决定鉴相脉冲的最低采样频率。
11、对模拟信号隔离而使用的隔离放大器有哪两种类型:一种是,另外一种是。
12、对于大多数的机器设备,最佳参数是,这是很多诊断标准采用该参数的原因,也有些标准根据设备的低、高频工作状态,分别选用和。
13、直流电动机的故障特征可归纳为:(1)转动频率fr的振动明显,则。
(2)2fr振动明显,则。
(3)槽频率fz以及边频带fz+-fr的振动明显则。
(4)fz和fn接近则。
(5)高频fc明显则。
14、圆柱齿轮精度主要包括、、、。
15、滚动轴承的游隙主要包括、、。
二、简答:(30分)1、自激振动有什么特点?(5分)2、能用电压式加速传感器能测量静态或变化很缓慢的信号吗?为什么?(5分)3、简述速度传感器的工作原理。
(5分)4、转子-轴系统的稳定性是指什么?如何判断其稳定性?(5分)5、旋转机械常见的故障有哪些?(5分)6、简述转子的不平衡振动机理。
(5分)三、综合题:1、分析滚动轴承常见的失效形式有哪些?分别简要介绍失败原因。
(10分)2、试分析转子轴系不对中故障可分为哪几类?其主要故障特征有哪些?如何甄别?(10分)4、机械振动按照动力学特征分为几种类型,各有什么特征?(10分)标准答案一、填空:1、能量耗散;2、简易诊断法、精密诊断法;直接观察法、振动噪声测定法、无损检测法、磨损残余物测定法、机器性能参数测定法。

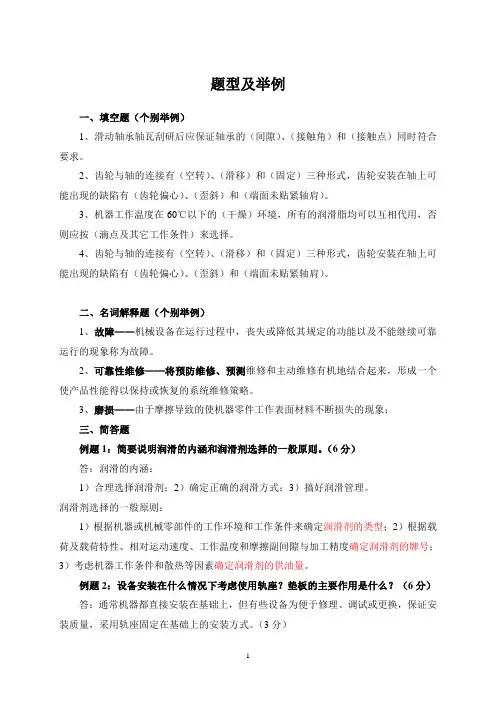

题型及举例一、填空题(个别举例)1、滑动轴承轴瓦刮研后应保证轴承的(间隙)、(接触角)和(接触点)同时符合要求。
2、齿轮与轴的连接有(空转)、(滑移)和(固定)三种形式,齿轮安装在轴上可能出现的缺陷有(齿轮偏心)、(歪斜)和(端面未贴紧轴肩)。
3、机器工作温度在60℃以下的(干燥)环境,所有的润滑脂均可以互相代用,否则应按(滴点及其它工作条件)来选择。
4、齿轮与轴的连接有(空转)、(滑移)和(固定)三种形式,齿轮安装在轴上可能出现的缺陷有(齿轮偏心)、(歪斜)和(端面未贴紧轴肩)。
二、名词解释题(个别举例)1、故障——机械设备在运行过程中,丧失或降低其规定的功能以及不能继续可靠运行的现象称为故障。
2、可靠性维修——将预防维修、预测维修和主动维修有机地结合起来,形成一个使产品性能得以保持或恢复的系统维修策略。
3、磨损——由于摩擦导致的使机器零件工作表面材料不断损失的现象;三、简答题例题1:简要说明润滑的内涵和润滑剂选择的一般原则。
(6分)答:润滑的内涵:1)合理选择润滑剂;2)确定正确的润滑方式;3)搞好润滑管理。
润滑剂选择的一般原则:1)根据机器或机械零部件的工作环境和工作条件来确定润滑剂的类型;2)根据载荷及载荷特性、相对运动速度、工作温度和摩擦副间隙与加工精度确定润滑剂的牌号;3)考虑机器工作条件和散热等因素确定润滑剂的供油量。
例题2:设备安装在什么情况下考虑使用轨座?垫板的主要作用是什么?(6分)答:通常机器都直接安装在基础上,但有些设备为便于修理、调试或更换,保证安装质量,采用轨座固定在基础上的安装方式。
(3分)机械设备安装时,在机座与基础之间都要加设垫板,其作用是调整机器的标高和水平,使设备底座与基础之间有一定的距离,便于二次浇灌,将机器的重量通过垫板够均匀地传布到基础上。
(3分)例题3、减小和防止焊修应力、变形的方法有哪些?(7分)答:减小焊修应力的方法有:1)焊前预热、焊后缓冷;2)锤击或锻打;3)加热减应区。
《机械故障诊断》考试试卷(A卷)一、填空(每空1分,共10分)1、设备诊断技术、修复技术和润滑技术已列为我国设备管理和维修工作的3项基础技术。
2、设备诊断技术是依靠传感技术和在线检测技术进行分析处理,机械故障诊断实质是利用运行中各个零部件的二_次效应,由现象判本质进行诊断。
3、ISO标准属于绝对判断标准。
4、固有频率与物体的初始情况无关,完全由物体的力学性质决定,是物体自身固有的。
5、一般地,可用啮合频率与其周围边带频的幅值差来指示齿轮的好坏。
、6、振动频谱中包含机器零部件的机械状态信息,振动诊断的任务从某种意义上讲,就是读谱图,把频谱上的每个频谱分量与监测的机器的零部件对照联系,给每条频谱以物理解释。
7、安装加速度传感器时,在安装面上涂一层硅脂的目的是__增加不平整安装表面的连接可靠性____________ 。
8、滚动轴承的振动诊断方法包括有效值和峰值判别法、峰值因数法、概率密度分析法(用峭度衡量)等。
二、单项选择(每题2分,共10分)1、设备故障诊断未来的发展方向是(d ) A感性阶段B量化阶段C诊断阶段D 人工智能和网络化2、(a )是目前所有故障诊断技术中应用最广泛也是最成功的诊断方法。
A振动诊断B温度诊断C声学诊断D光学诊断3、对于润滑油液的分析属于(c ) A.直接观测法B参数测定法C.磨损残渣测定法D .设备性能指标测定4、一台机器设备在运转过程中会产生各种频率项,但不包括下述的(a) A旋转频率项B常数频率项C齿轮频率项D 变量频率项5、 .仅需在一个修正面内放置平衡重量的是a。
A.力不平衡B .力偶不平衡C.动不平衡D .悬臂转子不平衡三、判断题(每题 2分,共10分)1、一般说来,设备的故障和征兆之间不存在一一对应的关系。
(V)2、数字化网络监测是离线监测的发展趋势。
(X )3、超声波诊断方法中包括超声波测厚技术。
(V)4、利用声响判断物品的质量是人们常用的简易方法。
(V)5、膨胀式温度计里面包括有水银温度计。
班级: 学号: 姓名:―――――――――――――――装――――――――――――订―――――――――――线―――――――――――――――中国矿业大学《机械故障诊断技术》试卷A考试形式: ___闭卷____ 考试时间:90分钟题号 一 二 三 四 五 总分 得分一 、填空题(每空1分,共21分)1、故障诊断的基础是建立在__能量耗散___原理上的。
2、浴盆曲线沿时间轴可分为磨合期、正常使用期_、耗损期__三个阶段。
3、按照振动的动力学特性分类,可将机械振动分为三种类型:_自由振动与固有频率__、___强迫振动和共振__、__自激振动___。
4、安装加速度传感器时,在安装面上涂一层硅脂的目的是__增加不平整安装表面的连接可靠性_________。
5、当采用模/数转换测量时,___鉴相标记的__宽度决定鉴相脉冲的最低采样频率。
6、非周期信号分为__准周期信号___和__瞬变信号____。
7、轴系不对中可分为轴线平行不对中_、轴线交叉不对中、轴线综合不对中三种情况 8、滚动轴承的振动诊断方法包括有效值和峰值判别法、峰值因数法、概率密度分析法(用峭度衡量)等。
9、齿轮的各种损伤发生概率:齿的断裂41%,齿面疲劳31%,齿面磨损10%,齿面划痕10%,其他故障如塑性变形、化学腐蚀、异物嵌入等8%。
10、定子电磁振动异常主要原因 ___定子三相磁场不对称、定子铁心和定子线圈松动 、电动机座底脚螺钉松动 等。
二、选择题(10分)1、对于减速箱、电动机、低速旋转设备等机械故障,主要以强迫振动为特征,通过对强迫振动的频率成分、振幅变化等特征参数分析,来鉴别故障。
A 强迫振动 B 自由振动 C 自激振动 D 任一个都可以2、下列参数中,不属于简谐振动三要素的是 D 。
A .频率 B .振幅 C .初相位 D .时间3、峭度指标对信号中的冲击特征很敏感,正常情况下其值在___3___左右。
A .3B 、2C .4D .54、对于大多数机器设备,最佳参数是速度。
1参考答案教材设备故障诊断沈庆根、郑水英化学工业出版社2006.3第1版2010.6.28 于电子科技大学1 第1章概论1.1 机械设备故障诊断包括哪几个方面的内容答机械设备故障诊断所包含的内容可分为三部分。
第一部分是利用各种传感器和监测仪表获取设备运行状态的信息即信号采集。
采集到的信号还需要用信号分析系统加以处理去除无用信息提取能反映设备状态的有用信息称为特征信息从这些信息中发现设备各主要部位和零部件的性能是处于良好状态还是故障状态这部分内容称为状态监测它包含了信号采集和信号处理。
第二部分是如果发现设备工作状态不正常或存在故障则需要对能够反映故障状态的特征参数和信息进行识别利用专家的知识和经验像医生诊断疾病那样诊断出设备存在的故障类型、故障部分、故障程度和产生故障的原因这部分内容称为故障诊断。
第三部分称为诊断决策根据诊断结论采取控制、治理和预防措施。
在故障的预防措施中还包括对设备或关键零部件的可靠性分析和剩余寿命估计。
有些机械设备由于结构复杂影响因素众多或者对故障形成的机理了解不够也有从治理措施的有效性来证明诊断结论是否正确。
由此可见设备诊断技术所包含的内容比较广泛诸如设备状态参数力、位移、振动、噪声、裂纹、磨损、腐蚀、温度、压力和流量等的监测状态特征参数变化的辨识机器发生振动和机械损伤时的原因分析故障的控制与防治机械零部件的可靠性分析和剩余寿命估计等都属于设备故障诊断的范畴。
1.2 请简述开展机械设备故障诊断的意义。
答1、可以带来很大的经济效益。
①采用故障诊断技术可以减少突发事故的发生从而避免突发事故造成的损失带来可观的经济效益。
②采用故障诊断技术可以减少维修费用降低维修成本。
2、研究故障诊断技术可以带动和促进其他相关学科的发展。
故障诊断涉及多方面的科学知识诊断工作的深入开展必将推动其他边缘学科的相互交叉、渗透和发展。
2 第2章故障诊断的信号处理方法2.1 信号特征的时域提取方法包括哪些答信号特征的时域提取方法包括平均值、均方根值、有效值、峰值、峰值指标、脉冲指标、裕度指标、偏度指标或歪度指标、偏斜度指标、峭度指标。

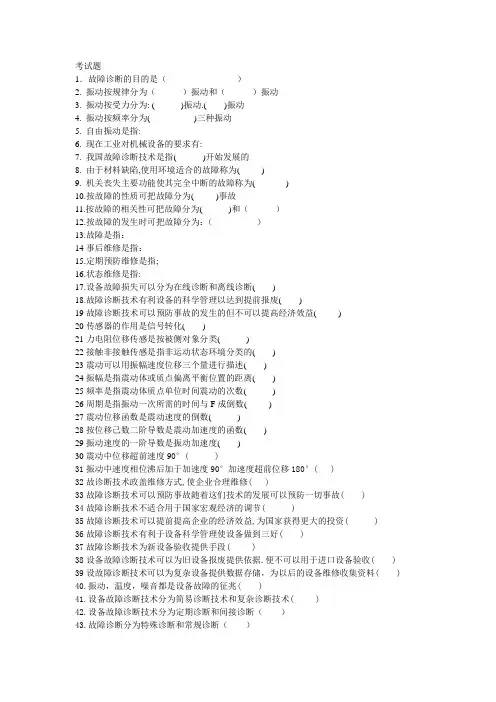

考试题1.故障诊断的目的是()2. 振动按规律分为()振动和()振动3. 振动按受力分为: ( )振动.( )振动4. 振动按频率分为( )三种振动5. 自由振动是指:6. 现在工业对机械设备的要求有:7. 我国故障诊断技术是指( )开始发展的8. 由于材料缺陷,使用环境适合的故障称为( )9. 机关丧失主要功能使其完全中断的故障称为( )10.按故障的性质可把故障分为( )事故11.按故障的相关性可把故障分为()和()12.按故障的发生时可把故障分为:()13.故障是指:14事后维修是指:15.定期预防维修是指;16.状态维修是指:17.设备故障损失可以分为在线诊断和离线诊断( )18.故障诊断技术有利设备的科学管理以达到提前报废( )19故障诊断技术可以预防事故的发生的但不可以提高经济效益( )20传感器的作用是信号转化( )21力电阻位移传感是按被侧对象分类( )22接触非接触传感是指非运动状态环境分类的( )23震动可以用振幅速度位移三个量进行描述( )24振幅是指震动体或质点偏离平衡位置的距离( )25频率是指震动体质点单位时间震动的次数( )26周期是指振动一次所需的时间与F成倒数( )27震动位移函数是震动速度的倒数( )28按位移己数二阶导数是震动加速度的函数( )29振动速度的一阶导数是振动加速度( )30震动中位移超前速度90°( )31振动中速度相位沸后加于加速度90°加速度超前位移180°( )32故诊断技术政盖维修方式,使企业合理维修( )33故障诊断技术可以预防事故随着这们技术的发展可以预防一切事故( )34故障诊断技术不适合用于国家宏观经济的调节( )35故障诊断技术可以提前提高企业的经济效益,为国家获得更大的投资( )36故障诊断技术有利于设备科学管理使设备做到三好( )37故障诊断技术为新设备验收提供手段( )38设备故障诊断技术可以为旧设备报废提供依据.便不可以用于进口设备验收( ) 39设故障诊断技术可以为复杂设备提供数据存储,为以后的设备维修收集资料( )40.振动,温度,噪音都是设备故障的征兆( )41.设备故障诊断技术分为简易诊断技术和复杂诊断技术( )42.设备故障诊断技术分为定期诊断和间接诊断()43.故障诊断分为特殊诊断和常规诊断()44.故障诊断有()()()()45.突发性故障时可以预防的()46.故障按发生速度可以分为突发性和渐发性()47.由于个人操作失误造成的事故为自然事故()48.故障对机械的影响程度可以分为定期性和局部性故障()49.故障按发生时间可分为早.日.晚三个时期()50.维修可分为事后.预防.状态.维修()51.转轴.齿轮.机架会出现振动故障()52.电子设备.电机电器容易发生温度故障()53.润滑系统.液压系统以及该体机械发生油液故障()54.起重设备.锻压设备容易发生压力故障()55.裂纹变形变色等都是表面状态.故障的表现形式()56.振动监测系统是由检振器.信号记录.以及信号处理设备等部分组成()57.信号调节的作用是信号放大和阻抗变化()58.测振传感器由3种.振动位移.速度.加速度传感器()59.压电传感器是我们经常用的振动速动传感器()60.光电传感器具有体积小.结构简单.灵敏度高等优点()61.一般情况下,振动位移传感器的频响范围在0~10Hz,而加速的在0~50Hz()62.压电传感器所有的材料为压电材料,在自然界中2种()63.压电材料中石英石最好的压电陶瓷材料()64.压电材料只具有压电效应()65.压电效应是指把机械能转换为电能的现象()66.压电材料具有下列特点:F=( )67.压电系数是压电材料的特有参数,不随人的意志进行改变()68.压电材料的机械性能主要是指其具有一定的耐压性()69.压电材料的电能是指其具有良好的导电性()70.压电传感器测量电路的作用是把低阻抗转变为高阻抗()71.压电传感器适用于静态测量()72.压电传感器经常使用的放大器有两种,即电压和电荷放大器()73.电压放大器具有远距离传输信号的优点()74.压电元件大致有三种变形,如泵变.体积.剪贴()75.压电传感器的性能指判断其好坏的标准()76.灵敏度有电压.灵敏度和电荷两种()77.温度范围是传感器的一个重要指标决定了传感器的温度使用范围故越密越好()78.测量范围是指传感器的使用范围故越宽越好()79.电涡流传感器是震动位移传感器的工作原理()80.传感器又称为探头故其重要的部分为其头部()81.传感器中的高频接头有利于探头安装()82.探头安装时不用考虑其位置()83.探头的安装支架有圆形和方形两种()84.导磁材料和非导磁材料两种传感器对后者的灵敏度高()85.材料的厚度.尺寸镀层等等都会影响传感器的检测度()86.探头有()()()()()组成87.传感器的性能指标有()()()()88.探头的壳体作用是()()89.相邻干扰:90.振动速度传感器是测量变化的传感器在生产中不经常使用,可以使用位移或加速度传感器代替()91.磁电传感器是最典型的速度传感器,而压电传感器是振动位移传感器()92.振动速度传感器的工作原理:产生的电动势E~S速度,R成正比。
设备故障诊断是一种给设备“看病”的技术, 是了解和掌握设备在使用过程中的状态, 确定其整体或局部是正常或异常, 早期发现故障及其原因并能预报故障发展趋势的技术。
1.设备故障诊断内容设备故障诊断与一般监测、监控系统的区别主要在于系统的软件方面, 它不仅能监测设备运行的参数而且能根据监测进行评价, 分析设备的故障类型与原因。
它是将监测、控制、评价融为一体的系统。
对于设备的诊断, 一是防患于未然, 早期诊断;二是诊断故障, 采取措施。
其主要内容包括:(1)正确选择与测取设备有关状态的特征信号(2)正确地从特征信号中提取设备有关状态的有用信息(征兆)从特征信号直接判明故障的有无, 一般是比较难的。
(3)根据征兆进行设备的状态诊断, 识别设备的状态。
因此, 可采有多种模式识别设备的状态。
(4)根据征兆与状态进行设备的状态分析故障位置、类型、性质、原因与趋势等。
(5)根据状态分析作出决策, 干预设备及其工作进程, 以保证设备安全可靠、高效地发挥其应有功能, 达到设备诊断目的。
2.设备故障诊断是人们借助一定的技术手段(检没技术、分析理论方法、分析理论方法、分析软件等)对设备运行状态及故障情况进行评判的过程。
为了对机械设备故障进行诊断, 必须获取机械设备的故障信息, 包括人感官获取的信息和通过检测仪器测定获取的信息。
事前调查阶段是获取设备现场状况有用信息的重要程序, 现场信息包括设备的结构性能、操作运行情况、外界环境影响、维修使用记录等。
设备监测系统的引人并不排斥和取代现场操作人员的经验和智慧, 相反, 二者有机结合, 信息共享, 才更有利于设备管理和故障诊断工作的开展。
设备现场情况调查内容包括:(1)设备的结构性能(2)操作运行情况(3)外界环境的影响(4)维修使用情况3.设备故障诊断方法故障是设备的异常状态, 根据检测设备异常状态信息的方法不同, 形成了各种设备诊断方法。
(1)利用振动进行设备诊断(2)超声波诊断法(3)声发射诊断法(4)红外线诊断法(5)计算机监测诊断(6)故障诊断专家系统1)利用振动进行设备诊断设备的零部件、整机都有不同程度的振动。
机械故障诊断考试-- 题库(部分内容可变为填空题)第一章:1、试分析一般机械设备的劣化进程。
答:1)早期故障期阶段特点:开始故障率高,随着运转时间的增加,故障率很快减小,且恒定。
早期故障率高的原因在于:设计疏忽,制造、安装的缺陷,操作使用差错。
2)偶发故障期阶段特点:故障率恒定且最低,为产品的最佳工作期。
故障原因:主要是使用不当、操作失误或其它意外原因。
3)耗损故障期阶段特点:故障率再度快速上升。
故障原因:零件的正常磨损、化学腐蚀、物理性质变化以及材料的疲劳等老化过程。
2、根据机械故障诊断测试手段的不同,机械故障诊断的方法有哪些?答:1直接观察法-传统的直接观察法如“听、摸、看、闻”是最早的诊断方法,并一直沿用到现在,在一些情况下仍然十分有效。
2'振动噪声测定法-机械设备在动态下(包括正常和异常状态)都会产生振动和噪声。
进一步的研究还表明,振动和噪声的强弱及其包含的主要频率成分和故障的类型、程度、部位和原因等有着密切的联系。
3'无损检验-无损检验是一种从材料和产品的无损检验技术中发展起来的方法4'磨损残余物测定法(污染诊断法5'机器性能参数测定法-机器的性能参数主要包括显示机器主要功能的一些数据3、设备维修制度有哪几种?试对各种制度进行简要说明。
答:1o 事后维修特点是“不坏不修,坏了才修” ,现仍用于大批量的非重要设备。
2o 预防维修(定期维修)在规定时间基础上执行的周期性维修3o 预知维修在状态监测的基础上,根据设备运行实际劣化的程度决定维修时间和规模。
预知维修既避免了“过剩维修” ,又防止了“维修不足” ;既减少了材料消耗和维修工作量,又避免了因修理不当而引起的人为故障,从而保证了设备的可靠性和使用有效性。
第二章:1、什么是故障机理?答:机械故障的内因,即导致故障的物理、化学或机械过程,称为故障机理。
2、什么是机械的可靠性?机械可靠性的数量指标有哪两个?他们之间互为什么关系?答: 1 机械的可靠性是指机械产品在规定条件下,在规定时间内,无故障地完 成其规定功能的能力。
机械故障试题及答案高中一、选择题(每题2分,共20分)1. 机械故障通常指的是机械设备在运行过程中出现的()。
A. 性能下降B. 功能丧失C. 工作异常D. 效率降低答案:C2. 以下哪个因素不是导致机械故障的常见原因?()A. 设备老化B. 操作不当C. 材料缺陷D. 环境温度答案:D3. 在机械故障诊断中,振动分析是一种常用的方法,它主要分析的是()。
A. 设备的热状态B. 设备的电状态C. 设备的机械运动状态D. 设备的化学状态答案:C4. 轴承过热是机械故障中的一种常见现象,其可能的原因不包括A. 润滑不良B. 轴承安装不当C. 轴承材质问题D. 轴承尺寸过大答案:D5. 机械故障的预防措施中,定期维护和检查属于()。
A. 技术措施B. 管理措施C. 经济措施D. 法律措施答案:B6. 对于机械故障的诊断,以下哪种方法不属于非破坏性检测?()A. 超声波检测B. 磁粉检测C. 射线检测D. 破坏性测试答案:D7. 在机械故障分析中,以下哪个参数不是通过温度检测来获取的?()A. 轴承温度B. 电机温度C. 齿轮箱温度D. 机械振动8. 机械故障的维修策略中,更换故障部件属于()。
A. 预防性维修B. 纠正性维修C. 预测性维修D. 定期性维修答案:B9. 机械故障的诊断过程中,以下哪个步骤不是必要的?()A. 故障现象的记录B. 故障原因的分析C. 故障部件的更换D. 故障部件的制造答案:D10. 机械故障的分类中,以下哪种故障不属于机械性故障?()A. 断裂B. 磨损C. 腐蚀D. 过载答案:C二、填空题(每题2分,共20分)1. 机械故障的诊断过程通常包括故障现象的记录、故障原因的分析、故障部件的更换以及________。
答案:故障的预防措施2. 在机械故障的诊断中,通过________可以检测出轴承是否存在故障。
答案:振动分析3. 机械故障的预防措施中,________是提高机械设备可靠性的重要手段。
机械故障诊断学试题及答案1.简述通常故障诊断中的一般过程?机械设备状态信号的特征的获取;故障特征的提取;故障诊断;维修决策的形成2.简述设备故障的基本特性。
3.什么是轴颈涡动力?并用图示说明轴颈涡动力的形成。
4.简述设备故障的基本特性。
5.简述突发性故障的特点。
不能通过事先的测试或监控预测到的,以及事先并无明显征兆亦无发展过程的随机故障。
振动值突然升高,然后在一个较高的水平2,矢量域某一时刻发生突变,然后稳定。
6.请详细分析一下,转子不对中的故障特征有哪些?1.故障的特征频率为基频的2倍;2.由不对中故障产生的对转子的激励力随转速增大而增大。
3.激励力与不对中量成正比,随不对中量的增加,激励力呈线性增大。
7.请详细分析防止轴承发生油膜振荡的措施主要有哪些?改进转子设计,尽量提高转子的第一阶临界转速;改进轴承型式、轴瓦与轴颈配合的径向间隙、承载能力、长径比和润滑油粘度等因素,使失稳转速尽量提高。
8.设备维修制度有哪几种?试对各种制度进行简要说明。
1o事后维修特点是“不坏不修,坏了才修”,现仍用于大批量的非重要设备。
2o预防维修(定期维修)在规定时间基础上执行的周期性维修,对于保障人身和设备安全,充分发挥设备的完好率起到了积极作用3o预知维修在状态监测的基础上,根据设备运行实际劣化的程度决定维修时间和规模。
预知维修既避免了“过剩维修”,又防止了“维修不足”;既减少了材料消耗和维修工作量,又避免了因修理不当而引起的人为故障,从而保证了设备的可靠性和使用有效性。
9.监测与诊断系统应具备有哪些工作目标?监测与诊断系统的一般工作过程与步骤是怎样的?1)能了解被监测系统的运行状态,保证其运行状态在设计约束之内;2)能提供机器状态的准确描述;3)能预报机器故障,防止大型事故产生,保证人民生命的安全。
故障诊断技术的实施过程主要包括:诊断文档建立和故障诊断实施其中故障诊断技术在实施过程中包括以下几个关键的内容:1o状态信号采集2o故障特征提取3o技术状态识别4o维修决策形成。
机械故障试题及答案高中一、选择题1. 机械故障通常指的是什么?A. 机械零件的磨损B. 机械零件的断裂C. 机械零件的正常使用D. 机械零件的制造缺陷答案:B2. 以下哪项不是机械故障的常见原因?A. 过载B. 操作不当C. 设计缺陷D. 定期维护答案:D3. 机械故障分析中,常用的方法是什么?A. 统计分析B. 经验判断C. 直觉判断D. 以上都是答案:A4. 机械故障预防措施中,哪项是不必要的?A. 定期检查B. 合理使用C. 过度润滑D. 正确维护答案:C5. 机械故障诊断中,以下哪项技术不常用?A. 振动分析B. 温度监测C. 声音检测D. 颜色识别答案:D二、判断题6. 机械故障的诊断和预防是机械维护工作的重要组成部分。
()答案:正确7. 机械故障总是由外部因素引起的。
()答案:错误8. 机械设计时不需要考虑故障预防措施。
()答案:错误9. 机械故障的诊断只能依靠经验判断。
()答案:错误10. 机械故障的预防和诊断技术在现代工业中越来越受到重视。
()答案:正确三、简答题11. 简述机械故障的一般处理流程。
答案:机械故障的一般处理流程包括故障检测、故障诊断、故障分析、故障修复和故障预防。
首先,通过各种检测手段发现故障;然后,利用诊断技术确定故障原因;接着,分析故障原因并制定修复方案;之后,执行修复工作;最后,通过预防措施减少未来故障的发生。
12. 列举三种常见的机械故障诊断技术。
答案:常见的机械故障诊断技术包括振动分析、温度监测和声音检测。
振动分析可以检测机械的不平衡、不对中等问题;温度监测可以发现过热等故障;声音检测可以识别异常噪声,从而判断机械是否存在故障。
四、论述题13. 论述机械故障对生产效率和成本的影响。
答案:机械故障会直接影响生产效率,因为故障发生时,机械可能需要停机维修,导致生产中断。
此外,频繁的故障还会增加维修成本和停机时间,从而增加生产成本。
长期来看,机械故障还可能导致产品质量下降,影响企业声誉。
机械故障诊断学作业简答题部分1.简述通常故障诊断中的一般过程?机械设备状态信号的特征的获取;故障特征的提取;故障诊断;维修决策的形成2.简述设备故障的基本特性。
3.什么是轴颈涡动力?并用图示说明轴颈涡动力的形成。
4.简述设备故障的基本特性。
5.简述突发性故障的特点。
不能通过事先的测试或监控预测到的,以及事先并无明显征兆亦无发展过程的随机故障。
振动值突然升高,然后在一个较高的水平2,矢量域某一时刻发生突变,然后稳定。
6.请详细分析一下,转子不对中的故障特征有哪些?1.故障的特征频率为基频的2倍;2.由不对中故障产生的对转子的激励力随转速增大而增大。
3.激励力与不对中量成正比,随不对中量的增加,激励力呈线性增大。
7.请详细分析防止轴承发生油膜振荡的措施主要有哪些?改进转子设计,尽量提高转子的第一阶临界转速;改进轴承型式、轴瓦与轴颈配合的径向间隙、承载能力、长径比和润滑油粘度等因素,使失稳转速尽量提高。
8.设备维修制度有哪几种?试对各种制度进行简要说明。
1º事后维修特点是“不坏不修,坏了才修”,现仍用于大批量的非重要设备。
2º预防维修(定期维修)在规定时间基础上执行的周期性维修,对于保障人身和设备安全,充分发挥设备的完好率起到了积极作用。
3º预知维修在状态监测的基础上,根据设备运行实际劣化的程度决定维修时间和规模。
预知维修既避免了“过剩维修”,又防止了“维修不足”;既减少了材料消耗和维修工作量,又避免了因修理不当而引起的人为故障,从而保证了设备的可靠性和使用有效性。
9.监测与诊断系统应具备有哪些工作目标?监测与诊断系统的一般工作过程与步骤是怎样的?1) 能了解被监测系统的运行状态,保证其运行状态在设计约束之内;2) 能提供机器状态的准确描述;3) 能预报机器故障,防止大型事故产生,保证人民生命的安全。
故障诊断技术的实施过程主要包括:诊断文档建立和故障诊断实施其中故障诊断技术在实施过程中包括以下几个关键的内容: 1º状态信号采集 2º故障特征提取 3º技术状态识别 4º维修决策形成。
10.什么是转子的临界转速?挠性转子是如何定义的?答:1)当转子的转速达到横向振动的一阶自振频率时,将发生一阶共振,此时的转速即为临界转速。
2)工作转速在临界转速以上的转子系统,称为挠性转子11.根据转子系统在坐标平面内发生的振动形式,转子的振动可分为哪几种?答:根据转子系统在坐标平面内发生的振动形式,转子的振动可分为:1º横向振动——振动发生在包括转轴的横向平面内;2º轴向振动——振动发生在转轴的轴线方向上;3º扭转振动——沿转轴轴线发生的扭振。
旋转机械大多数故障所激发的振动为横向振动,是主要的研究对象12.转子的不平衡与旋转的不同轴引起的振动有什么特点?转子不平衡引起的振动有以下特点:(1)振幅随转速的上升而增加;(2)振动频率与转子的旋转频率F相同;(3)振动方向以径向为主;(4)振动相位常保持一定角度。
旋转的不同轴其与不平体衡引起的振动的区别:对于不平衡,振幅的增大与转速的平方成正比;对于不同轴,振幅大为一常数,与转速的变化无关。
13.什么是滑动轴承的油膜涡动与油膜振荡?油膜涡动、油膜振荡的振动特征是什么?油膜涡动、油膜振荡发生在哪类机械?转轴的转速在失稳转速以前转动是平稳的。
当达到失稳转速后即发生半速涡动。
随着转速升高、涡动角速度也将随之增加,但总保持着约等于转动速度之半的比例关系,半速涡动一般并不剧烈。
当转轴转速升到比第一阶临界转速的2倍稍高以后,由于此时半速涡动的涡动速度与转轴的第一阶临界转速相重合即产生共振,表现为强烈的振动现象,称为油膜振荡。
油膜振荡的特征主要有:1,油膜振荡在一阶临界转速的二倍以上时发生。
一旦发生振荡,振幅急剧变大,即使再提高转速,振幅也不会下降。
2,油膜共振时,轴颈中心的涡动频率为转子一阶固有频率,即使转速再升高,其频率基本不变。
3,油膜振荡具有突然性和惯性效应,升速时产生油膜振荡的转速和降速时油膜振荡消失的转速不同。
4,油膜振荡时轴心涡动的方向和转子旋转方向相同,轴心轨迹呈花瓣形,正进动。
5,油膜振荡时,转子的挠曲呈一阶振型。
6,油膜振荡剧烈时,随着油膜的破坏,振荡停止,油膜恢复后,振荡再次发生,这样持下去,轴颈与轴承不断碰摩,产生撞击声,轴瓦内油膜压力有较大波动。
14.齿轮的失效形式主要有哪些?1,齿面损伤齿面磨损、齿面粘着撕伤、齿面疲劳、齿面塑性变形、齿面烧伤2,轮齿折断轮齿裂纹、过载折断、疲劳折断3,组合损伤腐蚀磨损、轮齿塑性变形、严重磨损断齿、气蚀损伤、电蚀损伤15.齿轮振动的特征频率主要有哪些?1,齿轮及轴的转动频率FR。
2,齿轮的啮合频率FZ3,齿轮的固有频率16.试讲出设备故障诊断的主要内容及各部分的作用?信号检测:按不同诊断的目的选择最能表征工作状态的信号。
一般将这种工作状态信号称为初始模式。
特征处理:将初始模式向量进行维数处理、形式变换(如果处理不好,信息全部丢掉),去掉冗余信息,提取故障特征信号,形成待检模式。
状态识别:将待测模式与样板模式(故障档案)对比,进行状态分类。
为此要建立判别函数,规定判别准则并力争误判率最小。
诊断决策:根据判别结果采取相应的对策,对设备及其工作进行必要的预测和干预17.振动诊断标准分几类,试进行说明。
振动诊断标准通常分为三类:绝对判断标准、相对诊断标准和类比判断标准。
1. 绝对判断标准绝对判断标准是将测定的数据或统计量直接与标准阀值相比较,以判断设备所处的状态。
它是根据对某类设备长期使用、观察、维修与测试后的经验总结,并在规定了正确的测定方法后制定的,在使用时必须掌握标准的适用范围和测定方法。
2. 相对判断标准在设备诊断中尚无适用的绝对标准时,可采用振动的相对标准,即对设备同一部位的振动进行定期检测,以设备正常状态下的振动值为标准值(参考值),根据实测值与标准值之比是否超标来判定设备的运行状态3. 类比判断标准类比判断标准是把数台型号相同的整台机械设备或零部件在外载荷、转速以及环境因素等都相同的条件下的被测量值进行比较,依此区分这些同类设备或零部件所处的工况状态。
机械故障诊断学--填空题11、力不平衡、力偶不平衡、动不平衡、悬臂转子不平衡是造成转子不平衡的原因。
2、资料显示滚动轴承仅有10%—20% 达到或接近设计寿命。
3、机械故障诊断的基本方法课按不同观点来分类,目前流行的分类方法有两种:一是按机械故障诊断方法的难易程度分类,可分为简易诊断法和精密诊断法;二是按机械故障诊断的测试手段来分类,主要分为直接观察法、振动噪声测定法、、无损检测法、磨损残余物测定法、机器性能参数测定法。
4、按照振动的动力学特性分类,可将机械振动分为三种类型:自由振动、强迫振动、自激振动。
5、固有频率与物体的初始情况无关,完全由物体的力学性质决定,是物体本身固有的。
6、在非线性机械系统内,由非震荡能量转换为震荡激励所产生的振动称为自激振动。
7、构成一个确定性振动有三个基本要素,即振幅、频率8备故障诊断方法中最有效、最常用的方法。
9、齿轮故障诊断技术主要是啮合频率协频分析和边频带分析。
10、齿轮箱、离心风机等都属于旋转机械。
11、机械故障诊断技术的应用分为事故前的预防和事故后的分析。
12、对于大多数的机器设备,最佳参数是速度,这是很多诊断标准采用该参数的原因,也有些标准根据设备的低、高频工作状态,分别选用位移和加速度。
13、从动力学角度分析,转子系统分为刚性转子和柔性转子。
14、转子的临界转速往往不止一个,它与系统的自由度数有关。
15、滚动轴承的特征频率通常用来作为诊断的依据。
16、传感器的安装部位通常在轴承座部位,并按信号传动的方向选择垂直、水平、和轴向布置。
17、一台机器设备在其运转过程中会产生各种频率项,包括旋转频率项、常数频率项、齿轮频率项、滚动轴承频率项、倍乘频率项、电机频率项、传输带频率项、链频率项和谐频频率项等。
18、转轴上联轴节出现的主要故障有不平衡、或不对中。
19、采用峰值系数法和峭度指标法进行故障诊断,正常时滚动轴承的波峰系数约为5 ,峭度值约为 3 ;但是,当峭度值下降时不标明故障恢复,而可能是轴承故障进入晚期,剥落斑点充满整个滚道。
机械故障诊断学--填空题220、设备故障诊断是指在设备运行中或在基本不拆卸的情况下,通过各种手段,掌握设备运行状态,判定产生故障的部位或原因,并预测、预报设备未来的状态,从而找出对策的一门技术。
21、典型故障主要包括不平衡、不对中、松动、齿轮故障、轴承故障等。
22、常见的齿轮失效形式有轮齿断裂、齿面磨损、齿面疲劳、齿面塑性变形。
23、齿轮故障诊断方法有功率频谱分析法、边频带分析法、倒频普分析法、齿轮故障信号的频域特征。
24、电动机按工作方式分为发电机、电动机和转换机等。
25、滑动轴承主要分为静压滑动轴承和动压滑动轴承两大类。
26、滑动轴承的装配步骤主要分为轴瓦的清洗与检查、轴承座的固定、轴瓦与轴承座装配、轴瓦与轴颈的刮研、。
27、圆柱齿轮精度主要包括传递运动准确性精度、运动平稳性精度、接触精度、齿侧间隙。
28、滚动轴承的游隙主要包括径向游隙、轴向游隙。
29、旋转机械常见的故障有转子轴承系统不稳定、转子不平衡振动、转子联轴器不对中振动、转轴弯曲故障、转轴横向裂纹故障、连接松动故障、碰磨故障喘振、等。
30、滚动轴承的振动诊断方法包括振幅值诊断法和波形因素诊断法、峰值因数法、概率密度分析法等。
31、齿轮主要的故障现象有磨损,齿面点蚀,齿面剥落,齿轮偏心和齿隙游移。
32、当转子存在不对中时将产生一种附加弯矩。
33、转子偏心时,最大的振动出现在两个转子中心连线方向上,振动频率为偏心转子的转速频率。
34、弯曲的轴能够引起更大的轴向振动。
35、旋转机械最常见的故障是不平衡。
36、齿轮故障诊断技术主要是啮合频率协频分析和边频带分析。
37、在设备运行中或者在基本不拆卸设备的情况下,通过各种手段进行判断故障的位置等的技术叫做设备故障诊断。
38、在工程中,运用快速傅里叶变换把信号中的各种频率成分分别分解出来,获得各种频谱图,用于诊断分析。
39、滚动轴承故障发展的四个阶段是初始阶段、轻微故障阶段、宏观故障阶段以及故障最后阶段。
40、热弯曲引起的振动一般与负荷有关。
