屏蔽泵的特点及维修

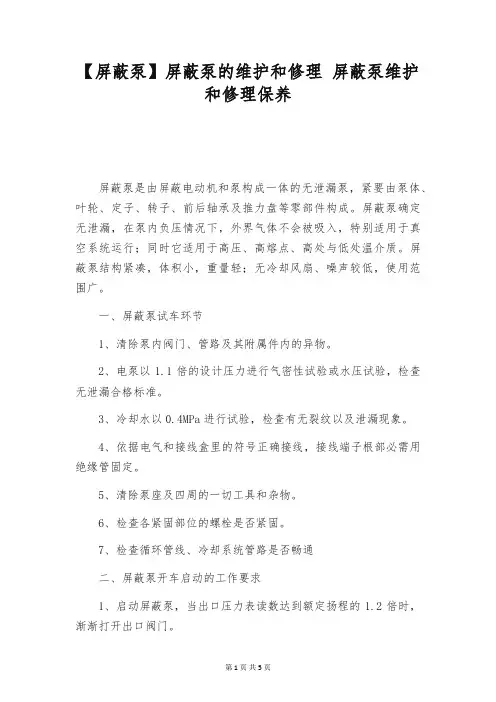

【屏蔽泵】屏蔽泵的维护和修理屏蔽泵维护和修理保养屏蔽泵是由屏蔽电动机和泵构成一体的无泄漏泵，紧要由泵体、叶轮、定子、转子、前后轴承及推力盘等零部件构成。

屏蔽泵确定无泄漏，在泵内负压情况下，外界气体不会被吸入，特别适用于真空系统运行；同时它适用于高压、高熔点、高处与低处温介质。

屏蔽泵结构紧凑，体积小，重量轻；无冷却风扇、噪声较低，使用范围广。

一、屏蔽泵试车环节1、清除泵内阀门、管路及其附属件内的异物。

2、电泵以1.1倍的设计压力进行气密性试验或水压试验，检查无泄漏合格标准。

3、冷却水以0.4MPa进行试验，检查有无裂纹以及泄漏现象。

4、依据电气和接线盒里的符号正确接线，接线端子根部必需用绝缘管固定。

5、清除泵座及四周的一切工具和杂物。

6、检查各紧固部位的螺栓是否紧固。

7、检查循环管线、冷却系统管路是否畅通二、屏蔽泵开车启动的工作要求1、启动屏蔽泵，当出口压力表读数达到额定扬程的1.2倍时，渐渐打开出口阀门。

2、测定排气压力和吸入压力，TRG表指示值、压力和电流是否正常，运转声音和振动是否达到要求。

逆循环管路流量和旁通管路流量是否畅通，达到要求。

3、排出压力过小时，泵为逆运转。

4、TRG表指示为红色区域（过量程）表示屏蔽泵在逆运转，重新接线。

在绿色区域为0.3以下指示时为正常运转。

5、检查泵内有无混入异物产生的异常声音和振动等。

6、确定屏蔽泵运转正常后，再设定出口阀门开度和旁通阀门的开度。

7、记录泵的工艺流量、旁通流量和逆循环流量。

记录电泵的三、屏蔽泵启动后需求检查的指标、数据l、检查泵入口压力、泵出口压力、压差。

2、检查屏蔽泵TRG表指示值是否在允许值范围内。

3、检查电压、电流，是否达到铭牌的额定标准。

4、检查有无异常声音、振动。

5、检查紧固部件有无松动、泄漏。

6、检查循环管及冷却系统管路是否畅通。

7、检查密封部位有无跑、冒、滴、漏现象。

四、屏蔽泵日常维护的标准1、检查电泵有无异常振动。

2、检查屏蔽泵TRG表的指示是否在允许范围内。

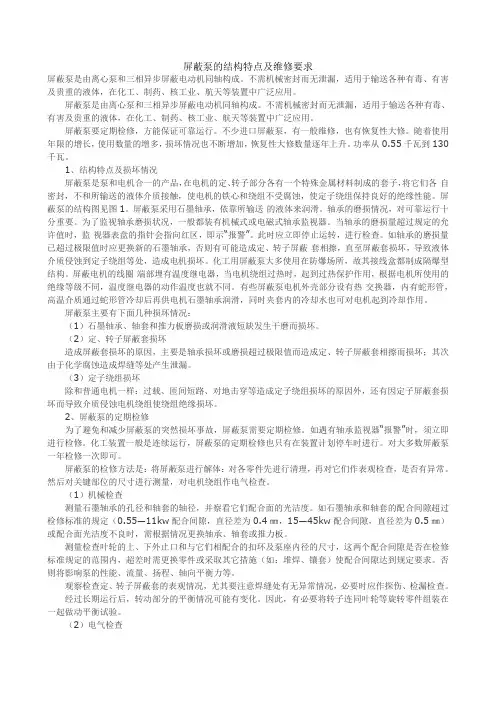

屏蔽泵的结构特点及维修要求屏蔽泵是由离心泵和三相异步屏蔽电动机同轴构成。

不需机械密封而无泄漏，适用于输送各种有毒、有害及贵重的液体，在化工、制药、核工业、航天等装置中广泛应用。

屏蔽泵是由离心泵和三相异步屏蔽电动机同轴构成。

不需机械密封而无泄漏，适用于输送各种有毒、有害及贵重的液体，在化工、制药、核工业、航天等装置中广泛应用。

屏蔽泵要定期检修，方能保证可靠运行。

不少进口屏蔽泵，有一般维修，也有恢复性大修。

随着使用年限的增长，使用数量的增多，损坏情况也不断增加，恢复性大修数量逐年上升。

功率从0.55千瓦到130千瓦。

1、结构特点及损坏情况屏蔽泵是泵和电机合一的产品，在电机的定、转子部分各有一个特殊金属材料制成的套子，将它们各自密封，不和所输送的液体介质接触，使电机的铁心和绕组不受腐蚀，使定子绕组保持良好的绝缘性能。

屏蔽泵的结构图见图1。

屏蔽泵采用石墨轴承，依靠所输送的液体来润滑。

轴承的磨损情况，对可靠运行十分重要。

为了监视轴承磨损状况，一般都装有机械式或电磁式轴承监视器。

当轴承的磨损量超过规定的允许值时，监视器表盘的指针会指向红区，即示“报警”。

此时应立即停止运转，进行检查。

如轴承的磨损量已超过极限值时应更换新的石墨轴承，否则有可能造成定、转子屏蔽套相擦，直至屏蔽套损坏，导致液体介质侵蚀到定子绕组等处，造成电机损坏。

化工用屏蔽泵大多使用在防爆场所，故其接线盒都制成隔爆型结构。

屏蔽电机的线圈端部埋有温度继电器，当电机绕组过热时，起到过热保护作用，根据电机所使用的绝缘等级不同，温度继电器的动作温度也就不同。

有些屏蔽泵电机外壳部分设有热交换器，内有蛇形管，高温介质通过蛇形管冷却后再供电机石墨轴承润滑，同时夹套内的冷却水也可对电机起到冷却作用。

屏蔽泵主要有下面几种损坏情况：（1）石墨轴承、轴套和推力板磨损或润滑液短缺发生干磨而损坏。

（2）定、转子屏蔽套损坏造成屏蔽套损坏的原因，主要是轴承损坏或磨损超过极限值而造成定、转子屏蔽套相擦而损坏；其次由于化学腐蚀造成焊缝等处产生泄漏。

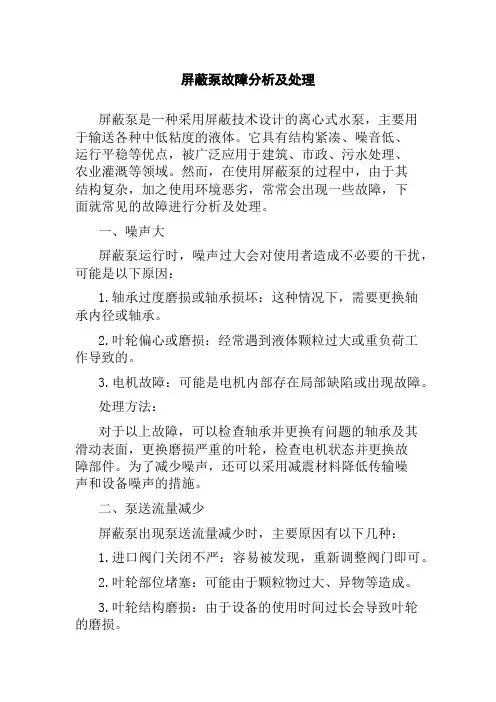

屏蔽泵故障分析及处理屏蔽泵是一种采用屏蔽技术设计的离心式水泵，主要用于输送各种中低粘度的液体。

它具有结构紧凑、噪音低、运行平稳等优点，被广泛应用于建筑、市政、污水处理、农业灌溉等领域。

然而，在使用屏蔽泵的过程中，由于其结构复杂，加之使用环境恶劣，常常会出现一些故障，下面就常见的故障进行分析及处理。

一、噪声大屏蔽泵运行时，噪声过大会对使用者造成不必要的干扰，可能是以下原因：1.轴承过度磨损或轴承损坏：这种情况下，需要更换轴承内径或轴承。

2.叶轮偏心或磨损：经常遇到液体颗粒过大或重负荷工作导致的。

3.电机故障：可能是电机内部存在局部缺陷或出现故障。

处理方法：对于以上故障，可以检查轴承并更换有问题的轴承及其滑动表面，更换磨损严重的叶轮，检查电机状态并更换故障部件。

为了减少噪声，还可以采用减震材料降低传输噪声和设备噪声的措施。

二、泵送流量减少屏蔽泵出现泵送流量减少时，主要原因有以下几种：1.进口阀门关闭不严：容易被发现，重新调整阀门即可。

2.叶轮部位堵塞：可能由于颗粒物过大、异物等造成。

3.叶轮结构磨损：由于设备的使用时间过长会导致叶轮的磨损。

处理方法：对于以上故障，应当及时进行检查和维修，例如清除叶轮结构内部的树枝、草丝等杂质，并及时更换磨损严重的叶轮。

三、液体泵送效率下降液体泵送效率下降是常见的问题，通常由以下因素引起：1.泵内部存在堵塞：可能由于颗粒物和异物造成的。

2.叶轮结构磨损或失真：过度使用或负载过重都可能导致叶片的磨损或弯曲。

3.泵内存在气囊或气蚀：当泵的进口压力过低，或泵内存在气体时，容易出现气囊或气蚀现象。

处理方法：对于以上故障，应该进行清洗堵塞物、更换叶轮、填充好空气、检查进口过滤器等操作。

综上所述，屏蔽泵在使用过程中出现故障是很常见的，但是只要及时的进行检查维修，再配合实施正确的维护保养措施，就可以较好地延长设备的寿命和提高故障排除效率。

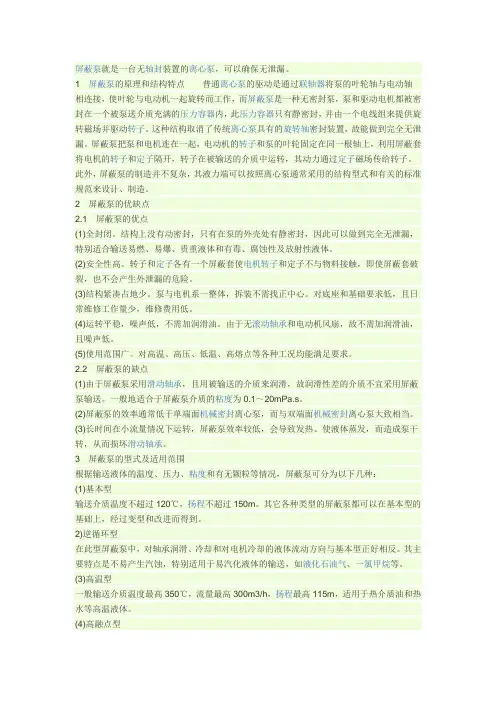

屏蔽泵就是一台无轴封装置的离心泵，可以确保无泄漏。

1屏蔽泵的原理和结构特点普通离心泵的驱动是通过联轴器将泵的叶轮轴与电动轴相连接，使叶轮与电动机一起旋转而工作，而屏蔽泵是一种无密封泵，泵和驱动电机都被密封在一个被泵送介质充满的压力容器内，此压力容器只有静密封，并由一个电线组来提供旋转磁场并驱动转子。

这种结构取消了传统离心泵具有的旋转轴密封装置，故能做到完全无泄漏。

屏蔽泵把泵和电机连在一起，电动机的转子和泵的叶轮固定在同一根轴上，利用屏蔽套将电机的转子和定子隔开，转子在被输送的介质中运转，其动力通过定子磁场传给转子。

此外，屏蔽泵的制造并不复杂，其液力端可以按照离心泵通常采用的结构型式和有关的标准规范来设计、制造。

2屏蔽泵的优缺点2.1屏蔽泵的优点(1)全封闭。

结构上没有动密封，只有在泵的外壳处有静密封，因此可以做到完全无泄漏，特别适合输送易燃、易爆、贵重液体和有毒、腐蚀性及放射性液体。

(2)安全性高。

转子和定子各有一个屏蔽套使电机转子和定子不与物料接触，即使屏蔽套破裂，也不会产生外泄漏的危险。

(3)结构紧凑占地少。

泵与电机系一整体，拆装不需找正中心。

对底座和基础要求低，且日常维修工作量少，维修费用低。

(4)运转平稳，噪声低，不需加润滑油。

由于无滚动轴承和电动机风扇，故不需加润滑油，且噪声低。

(5)使用范围广。

对高温、高压、低温、高熔点等各种工况均能满足要求。

2.2屏蔽泵的缺点(1)由于屏蔽泵采用滑动轴承，且用被输送的介质来润滑，故润滑性差的介质不宜采用屏蔽泵输送。

一般地适合于屏蔽泵介质的粘度为0.1～20mPa.s。

(2)屏蔽泵的效率通常低于单端面机械密封离心泵，而与双端面机械密封离心泵大致相当。

(3)长时间在小流量情况下运转，屏蔽泵效率较低，会导致发热、使液体蒸发，而造成泵干转，从而损坏滑动轴承。

3屏蔽泵的型式及适用范围根据输送液体的温度、压力、粘度和有无颗粒等情况，屏蔽泵可分为以下几种：(1)基本型输送介质温度不超过120℃，扬程不超过150m。

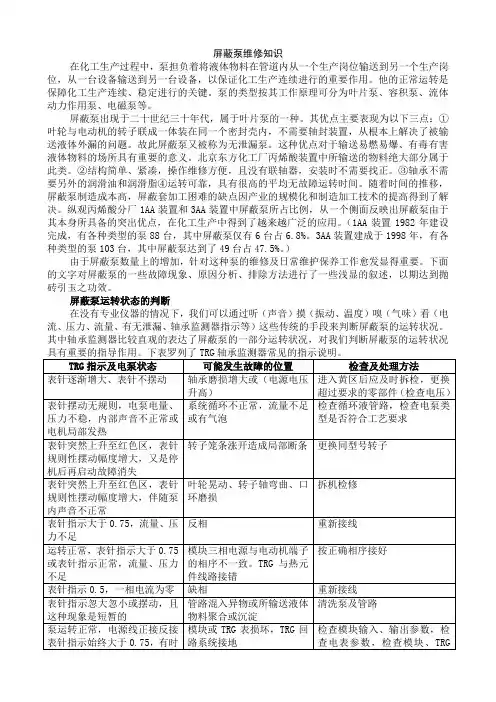

屏蔽泵维修知识在化工生产过程中，泵担负着将液体物料在管道内从一个生产岗位输送到另一个生产岗位，从一台设备输送到另一台设备，以保证化工生产连续进行的重要作用。

他的正常运转是保障化工生产连续、稳定进行的关键。

泵的类型按其工作原理可分为叶片泵、容积泵、流体动力作用泵、电磁泵等。

屏蔽泵出现于二十世纪三十年代，属于叶片泵的一种。

其优点主要表现为以下三点：①叶轮与电动机的转子联成一体装在同一个密封壳内，不需要轴封装置，从根本上解决了被输送液体外漏的问题。

故此屏蔽泵又被称为无泄漏泵。

这种优点对于输送易燃易爆、有毒有害液体物料的场所具有重要的意义。

北京东方化工厂丙烯酸装置中所输送的物料绝大部分属于此类。

②结构简单、紧凑，操作维修方便，且没有联轴器，安装时不需要找正。

③轴承不需要另外的润滑油和润滑脂④运转可靠，具有很高的平均无故障运转时间。

随着时间的推移，屏蔽泵制造成本高，屏蔽套加工困难的缺点因产业的规模化和制造加工技术的提高得到了解决。

纵观丙烯酸分厂1AA装置和3AA装置中屏蔽泵所占比例，从一个侧面反映出屏蔽泵由于其本身所具备的突出优点，在化工生产中得到了越来越广泛的应用。

（1AA装置1982年建设完成，有各种类型的泵88台，其中屏蔽泵仅有6台占6.8%。

3AA装置建成于1998年，有各种类型的泵103台，其中屏蔽泵达到了49台占47.5%。

）由于屏蔽泵数量上的增加，针对这种泵的维修及日常维护保养工作愈发显得重要。

下面的文字对屏蔽泵的一些故障现象、原因分析、排除方法进行了一些浅显的叙述，以期达到抛砖引玉之功效。

屏蔽泵运转状态的判断在没有专业仪器的情况下，我们可以通过听（声音）摸（振动、温度）嗅（气味）看（电流、压力、流量、有无泄漏、轴承监测器指示等）这些传统的手段来判断屏蔽泵的运转状况。

其中轴承监测器比较直观的表达了屏蔽泵的一部分运转状况，对我们判断屏蔽泵的运转状况需要说明的是，在判断的过程中要综合考虑泵的声音、振动、温度、电流、泵出口压力、流量、TRG指示等各种运转状态，不能只对泵的某一类运转现象进行片面的分析，更不能唯监测器论，只有这样才能对泵的运转状况作出快速准确的判断。

上海人民电机厂是国内第一台管道屏蔽电泵和第一台潜水电泵的诞生地，在设计制造各种电泵及电机方面有50多年的历史，年销售额近5亿元，目前已形成水泵及电机15大类，36个产品系列，2100多种规格，其中G型屏蔽泵是目前泵类市场的精品。

其特点如下：1、低噪音、低振动、绿色环保。

噪音值比国内外品牌水泵低10—15分贝。

①取消了普通管道电泵的冷却风叶，改用高等级的绝缘电磁线对电机进行耐高温等处理，大大降低了普通水泵风叶高速旋转时产生的噪音。

②采用世界先进的电机定子、转子内屏蔽技术，且屏蔽套、屏蔽板全部采用进口304不锈钢材质，在加工生产时其独特的装配工艺保证了定子、转子间的间隙严格地控制在规定的范围内，绝非普通电机厂人工进行装配所比拟，水泵运行时定子、转子完全浸没在输送介质中，其电机电磁磁声噪音大大降低，大约是普通电机的十分之一。

③采用石墨水润滑轴承代替传统的钢性滚珠轴承，传统的水泵轴承与轴在高速运转时，因其为干式点接触的滚动磨擦，其振动大、磨擦现象严重，造成必须定期更换轴承且噪音很大易造成扰民；而我公司屏蔽泵采用英国摩根公司与我公司合资生产的石墨水润滑轴承，其轴与轴摩擦接触面积较大且长期处于水润滑状况，其振动特别小，摩擦损耗也特别小，是一种绿色环保的静音设计。

④叶轮、轴均经严格的动静平衡实验，实验合格后才允许进入下一道装配工序，确保了整机运行的可靠性，大大降低了水泵运行中因运行不平衡而产生的挠度噪音。

⑤叶轮、泵壳进行严格的抛丸及喷涂处理，大大减少了输送介质在泵体内的摩擦阻力，减少了涡流湍流而产生的水流噪音。

2、免维护、寿命长，我公司屏蔽泵正常运行6—10年无需更换易损件，大大降低后期维护成本，整机寿命长达18—25年。

①轴承：采用水润滑面接触石墨轴承，振动极小，摩损极低，寿命长达8—12年，而国内外品牌管道泵的轴承因保养不便且磨损大，2—3年必须更换一次，后期维护成本很高，经工程评估同样参数水泵，其采购成本加上维修费用是屏蔽泵成本的2倍。

屏蔽泵的工作原理和优缺点
屏蔽泵是一种用于输送流体的设备，其工作原理是通过电动机驱动叶轮旋转，将泵的进口处产生的负压加上叶轮的离心力，使流体被吸入泵内并通过泵的出口处排出。

屏蔽泵的优点：
1. 高效能：由于屏蔽泵的设计特点，能够实现较高的效率，将输入的电能转化为流体压力能。

2. 低噪音：屏蔽泵的结构紧凑，能够有效减少机械振动和噪音的产生，工作时噪音相对较低。

3. 节能经济：由于屏蔽泵的高效能，能够减少能源的消耗，从而降低运行成本。

4. 安装方便：屏蔽泵结构紧凑，占地面积小，安装灵活，不需要额外的设备支持。

屏蔽泵的缺点：
1. 不能输送高粘度液体：由于屏蔽泵的结构特点，不适合输送高粘度液体，否则容易导致泵的堵塞和运行不稳定。

2. 对介质要求较高：屏蔽泵对输送介质的要求较高，不能输送带有颗粒或固体颗粒悬浮物的液体。

3. 故障维修困难：屏蔽泵的内部结构较为复杂，故障发生时需要专业人员进行维修，维修困难度较大。

综上所述，屏蔽泵具有高效能、低噪音、节能经济和安装方便等优点，但在输送高粘度液体、对输送介质要求较高和故障维修困难方面存在一定的缺点。

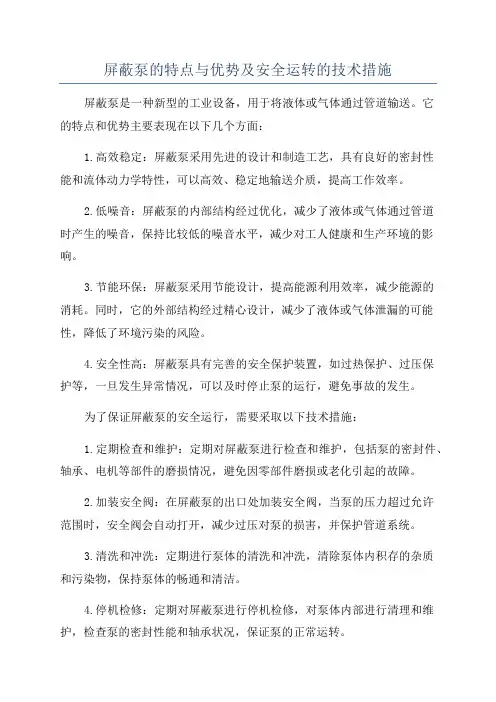

屏蔽泵的特点与优势及安全运转的技术措施屏蔽泵是一种新型的工业设备，用于将液体或气体通过管道输送。

它的特点和优势主要表现在以下几个方面：1.高效稳定：屏蔽泵采用先进的设计和制造工艺，具有良好的密封性能和流体动力学特性，可以高效、稳定地输送介质，提高工作效率。

2.低噪音：屏蔽泵的内部结构经过优化，减少了液体或气体通过管道时产生的噪音，保持比较低的噪音水平，减少对工人健康和生产环境的影响。

3.节能环保：屏蔽泵采用节能设计，提高能源利用效率，减少能源的消耗。

同时，它的外部结构经过精心设计，减少了液体或气体泄漏的可能性，降低了环境污染的风险。

4.安全性高：屏蔽泵具有完善的安全保护装置，如过热保护、过压保护等，一旦发生异常情况，可以及时停止泵的运行，避免事故的发生。

为了保证屏蔽泵的安全运行，需要采取以下技术措施：1.定期检查和维护：定期对屏蔽泵进行检查和维护，包括泵的密封件、轴承、电机等部件的磨损情况，避免因零部件磨损或老化引起的故障。

2.加装安全阀：在屏蔽泵的出口处加装安全阀，当泵的压力超过允许范围时，安全阀会自动打开，减少过压对泵的损害，并保护管道系统。

3.清洗和冲洗：定期进行泵体的清洗和冲洗，清除泵体内积存的杂质和污染物，保持泵体的畅通和清洁。

4.停机检修：定期对屏蔽泵进行停机检修，对泵体内部进行清理和维护，检查泵的密封性能和轴承状况，保证泵的正常运转。

5.使用合适的介质：根据屏蔽泵的要求，选择合适的介质进行输送，避免液体或气体腐蚀或溶解泵体的材质，保证泵的安全运行。

6.培训和教育：对屏蔽泵的操作人员进行培训和教育，提高其对泵的运行原理和操作技能的理解和掌握，确保泵的安全运行。

通过以上措施的实施，可以有效保障屏蔽泵的安全运行，提高其使用寿命和工作效率，为工业生产提供可靠和稳定的输送设备。

屏蔽泵的工作原理及特点引言概述：屏蔽泵是一种常见的工业泵，其主要功能是将液体从低压区域输送到高压区域。

本文将详细介绍屏蔽泵的工作原理及其特点。

屏蔽泵是一种具有高效率和稳定性的泵类，广泛应用于化工、制药、石油和食品等行业。

正文内容：一、工作原理1. 离心力作用：屏蔽泵的工作原理基于离心力的作用。

当泵启动后，电动机驱动泵轴旋转，泵叶片随之旋转。

由于泵叶片的形状和结构设计，液体会通过离心力被抽入泵壳的进口处。

2. 整流效应：在进口处，泵壳内部有一个定子，定子的作用是将液体流动方向调整为同轴方向，避免液体流动的混乱，使其顺畅通过泵体。

3. 动力输送：经过整流后，液体接下来将通过泵轴轴向的空心叶片，由于泵轴的旋转，液体将被推进，并沿轴向方向速度增加，从而增加了压力。

4. 出口流动：当液体经过空心叶片后，会随着泵壳的形状和排放管道的设计，在出口处形成高速流动，将液体从泵中排出，并输送到目标区域。

二、特点1. 高效性能：屏蔽泵具有高效率的特点，其优化的设计使得液体的输送效率较高，可以降低能源的浪费，提高生产效率。

2. 稳定性：由于屏蔽泵内部有定子的存在，使得液体流动的方向更加稳定，减少了液体流动速度的变化，从而提高了泵的稳定性。

3. 适用性广泛：屏蔽泵适用于多种液体的输送，无论是高稠度的液体还是含有悬浮固体颗粒的液体，都可以轻松应对。

4. 维护简单：屏蔽泵的结构较为简单，易于维护和清洁。

一般只需要进行定期的润滑和更换部分易损件即可，维护成本相对较低。

5. 节约空间：屏蔽泵通常具有较小的体积，占据空间相对较少，适用于有限的场地。

正文分点详述：一、工作原理1.1 泵轴旋转的速度越快，液体的进入速度越快，泵的输送能力也越大。

1.2 泵轴的旋转由电动机驱动，通过减速器将电动机的高速旋转转化为泵轴的中等旋转速度。

1.3 离心力是液体从低压区域到高压区域输送的主要力量。

1.4 定子的作用是调整液体的流动方向，让其流动轨迹与泵轴重合。

屏蔽泵的工作原理及特点屏蔽泵和非屏蔽泵的工作原理都是一样的.一般都属于离心式泵.其工作原理是:靠高速旋转的叶轮，液体在惯性离心力作用下获得了能量以提高了压强。

水泵在工作前，泵体和进水管必须罐满水，防止气蚀现象发生。

当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。

水原的水在大气压力（或水压）的作用下通过管网压到了进水管内。

这样循环不已，就可以实现连续抽水。

屏蔽泵的特点是:全封闭式、无轴封（只有静密封而无动密封）的独特结构保证机组决不泄漏；封闭的自循环结构可输送任何介质而保证不对环境造成污染；采用全新的低转速屏蔽电机及介质循环系统保证机组低振动、低噪音、低温升；泵体采用管道式结构，其进出口径相同且位于同一直线上，能像阀门一样安装在管道的任何位置，方便、快捷、稳固；无轴封、无滚动轴承、无需维护、运行可靠；使用隔振垫、隔振器及金属波纹管等隔振装置后其震动更小、噪音更低；独特的安装结构大大缩小了泵的占地面积，可节约基建投资40%以上。

随着化学工业的发展以及人们对环境、安全意识的提高，水泵在成了人们生活民必不可缺的一部分,人们对生活中一般常有接触的,油泵、化工泵、排污泵、真空泵、磁力泵、隔膜泵、离心泵、自吸泵、多级泵、螺杆泵、往复泵、屏蔽泵、油桶泵、液位计、食品泵、塑料泵、齿轮油泵、液下泵、清洗机、试压泵等水泵类的要求很高,对化工用泵的要求也越来越高，在一些场合对某些泵提出了绝对无泄漏要求，这种需求促进了屏蔽泵技术的发展。

屏蔽泵由于没有转轴密封，可以做到绝对无泄漏，因而在化工装置中的使用已愈来愈普遍。

1 屏蔽泵的原理和结构特点普通离心泵的驱动是通过联轴器将泵的叶轮轴与电动轴相连接，使叶轮与电动机一起旋转而工作，而屏蔽泵是一种无密封泵，泵和驱动电机都被密封在一个被泵送介质充满的压力容器内，此压力容器只有静密封，并由一个电线组来提供旋转磁场并驱动转子。

屏蔽泵的工作原理及特点屏蔽泵是一种常用的离心泵，主要用于输送低温、高温、高粘度、易结晶、易燃、易爆和有腐蚀性的介质。

它在化工、石油、医药、食品等行业广泛应用。

本文将从工作原理和特点两个方面来介绍屏蔽泵。

一、工作原理屏蔽泵的工作原理基本上与一般的离心泵相同，也是利用离心力将介质从进口处吸入，然后通过叶轮的高速旋转将介质压入出口处。

不同于普通离心泵的是，屏蔽泵的外壳内有一个耐腐蚀的屏蔽罩，使得泵内部的叶轮和轴承得以在介质中工作，有效地避免了介质对泵的腐蚀和破坏。

1.吸入介质：当泵开始运行时，由于叶轮的旋转，进口处的介质被吸入到泵内。

2.介质压缩：叶轮将被吸入的介质压缩，在离心力的作用下，介质被推向出口处。

3.排出介质：介质通过出口处排出，完成整个工作循环。

二、特点1.耐腐蚀性：屏蔽泵的屏蔽罩可以有效地保护叶轮和轴承，使得泵能够输送各种腐蚀性介质，如酸、碱、盐等。

这使得屏蔽泵广泛应用于化工行业。

2.适应性强：由于屏蔽泵可输送多种介质，所以其适应性非常强。

无论是低温、高温还是高粘度的介质，屏蔽泵都能胜任。

3.高效节能：屏蔽泵的叶轮结构合理，能够提高泵的效率，并节约能源。

另外，屏蔽泵的轴承选用优质材料，摩擦小，减少了能量损失。

4.可靠性高：屏蔽泵的耐腐蚀性好，所以其使用寿命长。

而且屏蔽泵的叶轮和轴承在介质中工作，可以减少因介质侵蚀而导致的机械故障的发生。

5.操作维护方便：屏蔽泵结构简单，操作和维护都非常方便。

另外，屏蔽泵的叶轮和轴承设置在外部，不会受介质的污染和侵蚀，更加便于维护和清洗。

总结起来，屏蔽泵具有耐腐蚀性好、适应性强、高效节能、可靠性高和操作维护方便等特点。

这使得屏蔽泵成为许多工业领域中不可或缺的设备，为生产提供了保障。

随着科技的进步和工业的发展，屏蔽泵也在不断改进和升级，完善其性能，以满足不同行业的需求。

屏蔽泵工作原理屏蔽泵是一种常见的离心泵，广泛应用于工业领域中。

它的工作原理是通过离心力将液体从低压区域抽出，然后通过旋转叶轮将液体加速并推向高压区域。

屏蔽泵主要由泵体、泵轴、叶轮、密封装置和电动机等组成。

泵体是泵的主要部件，通常由铸铁或不锈钢制成，具有良好的耐腐蚀性和耐高温性。

泵轴是连接电动机和叶轮的部件，承受着旋转运动的力量。

叶轮是泵的核心部件，通过旋转产生离心力，将液体推向高压区域。

密封装置用于防止泵体与外界环境之间的泄漏，常见的密封装置有填料密封和机械密封两种。

电动机则提供了泵的动力，驱动叶轮旋转。

屏蔽泵的工作过程如下：当电动机启动时，泵轴开始旋转，带动叶轮一起旋转。

液体通过泵体进入泵轴，然后进入叶轮。

叶轮的旋转产生离心力，将液体加速并推向高压区域。

在推动液体的同时，离心力也产生了一个低压区域，使液体从低压区域进入泵体，形成一个循环。

这样，液体就可以持续地被抽出和推送，实现输送和循环。

屏蔽泵具有以下特点：1. 高效率：屏蔽泵采用离心力推动液体，具有较高的输送效率和能量转换效率。

2. 耐腐蚀性：泵体通常采用耐腐蚀材料制成，能够适应各种液体的输送需求。

3. 稳定性：屏蔽泵具有结构简单、运行平稳的特点，能够长时间稳定地工作。

4. 安全性：屏蔽泵的密封装置能够有效地防止泄漏，确保工作环境的安全。

5. 维护方便：屏蔽泵的结构简单，维护方便，更换零件也相对容易。

屏蔽泵在工业领域中有着广泛的应用，常见的应用场景包括化工、石油、冶金、电力等行业。

它可以用于输送各种液体，如清水、污水、酸碱液体等。

同时，屏蔽泵还可以用于加压输送液体，如给水、供暖等系统中。

总结起来，屏蔽泵是一种通过离心力将液体从低压区域抽出并推向高压区域的设备。

它具有高效率、耐腐蚀性、稳定性、安全性和维护方便等特点。

在工业领域中有着广泛的应用，可以用于输送各种液体和加压输送系统中。

屏蔽泵结构组成
屏蔽泵是一种常见的离心泵，其结构组成主要包括泵体、叶轮、轴、轴承、密封件等部分。

屏蔽泵的特点是具有较高的效率、流量大、扬程高、噪音小等优点，因此在工业生产中得到了广泛的应用。

屏蔽泵的泵体是由进口、出口、泵壳、泵盖等部分组成的。

泵体的主要作用是将液体引入泵内，然后通过叶轮的旋转将液体加速，最终将液体排出泵体。

泵体的材质通常采用铸铁、不锈钢等材料，以保证泵体的强度和耐腐蚀性。

叶轮是屏蔽泵的核心部件，其结构通常为叶片和轮盘的组合。

叶轮的作用是将液体加速，从而产生一定的压力，使液体能够顺利地流出泵体。

叶轮的材质通常采用不锈钢、铸铁等材料，以保证其强度和耐腐蚀性。

第三，轴是连接泵体和叶轮的部件，其作用是将叶轮的旋转转化为液体的流动。

轴的材质通常采用不锈钢等材料，以保证其强度和耐腐蚀性。

第四，轴承是支撑轴的部件，其作用是减少轴的摩擦和磨损，从而延长泵的使用寿命。

轴承的材质通常采用铜、钢等材料，以保证其强度和耐磨性。

密封件是屏蔽泵的重要组成部分，其作用是防止泵内液体泄漏。

常见的密封方式有机械密封和填料密封两种。

机械密封通常采用硬质
合金、陶瓷等材料制成，填料密封则采用填料和填料箱的组合。

屏蔽泵的结构组成包括泵体、叶轮、轴、轴承、密封件等部分。

这些部件的合理设计和选材能够保证屏蔽泵的高效、稳定、耐用等特点，从而满足工业生产的需求。
