鸿合电子白板使用说明(参考)

多媒体教室操作说明及注意事项一、多媒体开启设备操作顺序1、打开讲台柜门，合上总电源空气开关；2、按中控面板上键打开中控系统电源；3、按中控面板上键开启投影机；4、按电脑电源开关开启电脑；5、打开黑板的滑板即可使用白板。

二、多媒体关闭设备操作顺序1、按中控面板上键关闭投影机；2、电脑关机；3、按中控面板上键关闭系统电源；4、合上黑板的滑板并锁好黑板；5、确认投影机指示灯为红灯后，断开总电源空气开关；6、收拾好台面的遥控器,白板笔等配件，锁上讲台柜门。

三、多媒体设备投影机注意事项在投影机要在室内有可供使用的稳定交流110～220V(50/60HZ)电源，线路具备一定的承载能力,有良好的自然通风, 室内环境温度在0 - 40°C范围内和相对湿度是0 - 40°C时10～95%（最大），无凝结环境工作。

1、切勿安装在产生强磁场的设备附近或易受大量灰尘和泥土侵袭的区域，避免阳光直接照射；2、投影机使用需要远离热源，不要堵塞投影机上通风的狭缝和开口；3、投影机使用要远离水或潮湿的器件，不要让物品或液体进入投影机；5、投影机关机时必须等待电源指示灯为红灯后（让投影机灯泡完全散热），才能断开电源开关；7、投影机在长期不使用时，须断开投影机的电源；8、请不要频繁开关投影机，切勿在电源关闭过程刚完成又立即打开投影机电源（如课间十分钟就不要关闭投影机）；9、清洁时使用干布和毛刷，必要时可用电子产品专用清洁喷剂喷到干布上擦拭机器外表污垢，用毛刷清洁通风口狭缝的灰尘；10、投影机只应相关服务人员进行维修，用户不可自行维修和打开机器。

四、电子白板注意事项1、不要拿水性笔和油性笔在板面书写；2、不要用坚硬、尖锐的物品划伤板面；3、不要频繁插拔白板USB线。

4、用拧干的湿布擦拭板面，保持板面干燥洁净；5、白板笔不要摔落和敲打，防止损坏内部电路；6、白板笔使用无效时，先确认白板与电脑是否连接上，再检查白板笔电池；7、白板笔使用时位置偏差大，可先调整投影机图像投正并投满白板后，再重新定位。

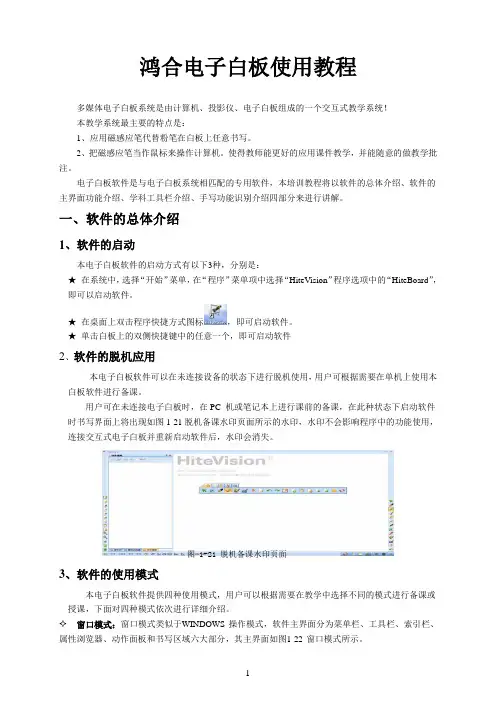

鸿合电子白板使用教程多媒体电子白板系统是由计算机、投影仪、电子白板组成的一个交互式教学系统！本教学系统最主要的特点是：1、应用磁感应笔代替粉笔在白板上任意书写。

2、把磁感应笔当作鼠标来操作计算机。

使得教师能更好的应用课件教学，并能随意的做教学批注。

电子白板软件是与电子白板系统相匹配的专用软件，本培训教程将以软件的总体介绍、软件的主界面功能介绍、学科工具栏介绍、手写功能识别介绍四部分来进行讲解。

一、软件的总体介绍1、软件的启动本电子白板软件的启动方式有以下3种，分别是：★在系统中，选择“开始”菜单，在“程序”菜单项中选择“HiteVision”程序选项中的“HiteBoard”，即可以启动软件。

★在桌面上双击程序快捷方式图标，即可启动软件。

★单击白板上的双侧快捷键中的任意一个，即可启动软件2、软件的脱机应用本电子白板软件可以在未连接设备的状态下进行脱机使用，用户可根据需要在单机上使用本白板软件进行备课。

用户可在未连接电子白板时，在PC 机或笔记本上进行课前的备课，在此种状态下启动软件时书写界面上将出现如图1-21脱机备课水印页面所示的水印，水印不会影响程序中的功能使用，连接交互式电子白板并重新启动软件后，水印会消失。

图 1-21 脱机备课水印页面3、软件的使用模式本电子白板软件提供四种使用模式，用户可以根据需要在教学中选择不同的模式进行备课或授课，下面对四种模式依次进行详细介绍。

窗口模式：窗口模式类似于WINDOWS 操作模式，软件主界面分为菜单栏、工具栏、索引栏、属性浏览器、动作面板和书写区域六大部分，其主界面如图1-22 窗口模式所示。

✧边框模式:从窗口模式切换到边框模式，用户可在菜单栏中选择的“视图”，在下拉菜单中选择“边框模式”选项，如图1-23 模式切换所示。

✧全屏模式:在边框模式底部的菜单栏中选择“文件”菜单，在下拉菜单中单击全屏模式即可切换到全屏模式。

在此进行切换模式全屏模式将书写区域最大化，在课堂即时授课中方便教师整屏显示教学内容。

鸿合交互式电子白板使用方法HiteBoard软件工具栏功能说明1.开始菜单：提供新建、保存、打印、用户切换等功能。

新建新建空白白板页面文件；打开打开保存在电脑中的白板文件；保存保存编辑的白板文件；另存为将白板文件进行另外的保存；打印预览预览打印内容打印打印文件；语言管理提供中文、英文两种界面语言；导出将当前的书写内容保存为图像文件、Powerpoint文件、PDF文件(图片格式)及HTML(网页图片格式)；工具系统提供了“遮屏”、“屏幕键盘”、“截图工具”、“聚光灯”、“屏幕录制器”、“圆规”、“量角器”、“三角板”、“定时器”等工具;用户切换设置了三种用户:初级用户,中级用户,高级用户;随着用户级别的上升,工具栏上的工具由简到繁依次增加;白板通常都是将工具栏默认为”中级用户”改变页面背景图选择存储在电脑中的图像作为白板背景页面；改变页面背景色对白板的页面背景色进行选择,可提供256种色彩；删除页面背景图删除当前页的背景图；退出退出白板程序；2.界面切换实现从白板界面到电脑桌面状态的循环转换3.屏幕批注按钮----透明页，在该状态窗口下，可以实现书写批注与电脑操作(例如:打开电脑文件并批注,上网并书写,播放PPT并批注)的同时进行,实现人,电脑,白板三者的无缝结合4.新建页面按钮可新建屏幕批注页、黑板页、白板页、蓝板页、背景页等页面及删除当前页；5. 页面删除按钮删除当前书写页面；6.页面漫游，软件漫游功能,与手动漫游(三个以上的手指进行漫游)的功能相同7．前一页/后一页前后书写页面的切换8.放大镜/缩小镜9．笔工具：硬笔,书写笔迹粗细一致软笔,模仿毛笔功能,体现笔峰笔润激光笔,具有批注功能,其笔迹是闪烁的,前一个笔迹随笔的移动而消失,始终只体现一个重点;荧光笔,进行多个重点的批注,荧光笔的笔迹不会遮住所批注的字体智能笔,识别手画的图形,如:圆,矩形,线条,单/双箭头,圆弧。

画图时须一笔将图画完10.文本框通过文本框插入文字；11.选择对图形进行编辑及恢复音视频文件的播放时使用；12.媒体在白板页面插入音视频文件,如:FLASH,暴风影院等；方法是，单击图标→出现窗口→选中打开的文件→点击”打开”→白板页面出现十字形状，拖动十字即可。

鸿合电子白板使用手册————————————————————————————————作者：————————————————————————————————日期：鸿合科技集团HiteVision交互式电子白板用户培训手册(2010版)目录目录 (4)第一阶段硬件与软件的安装 (6)1．白板安装形式 (6)2、设备连接步骤 (6)3、软件安装步骤 (6)第二阶段基本功能 (11)第一节运行白板系统软件 (11)第二节主工具栏功能简介 (12)第三节交互电子白板的三个工作界面 (14)一．白板页面 (15)二．计算机界面 (15)三．屏幕批注页面 (15)第四节交互电子白板的三个常用工具栏 (15)一、主工具栏 (16)二、开始菜单 (16)三、功能面板 (18)第五节图形编辑 (19)一、选择对象 (19)二．移动对象 (20)三．改变图像尺寸 (20)四．改变图像方向 (20)第六节对象的清除 (20)第八节在白板页面中使用文本 (21)第九节使用特殊功能 (21)一、聚光灯工具 (21)二、抓图工具 (22)三、遮屏工具 (22)四、时钟/定时器工具 (22)五、窗口播放器工具 (22)六、屏幕放大器工具 (23)第十节手写识别功能 (23)第十一节专业教学工具 (24)一、量角器工具 (24)二、三角板工具 (24)三、直尺工具 (24)四、圆规工具 (25)五、几何画板 (25)第十二节计算机文档的批注 (25)第十三节用户管理 (26)第十四节白板页面的打开，存储和导出 (27)第三阶段课件制作 (28)PPT课件授课 (28)白板课件授课 (28)白板课件授课实例 (29)1、新课导入 (29)2、认识圆 (30)3、画圆 (31)4、小结 (31)第四阶段练习与测试 (32)自我检测测试 (32)第1章主工具栏 (32)第2章主工具栏的Start菜单 (33)第3章功能面板 (34)综合测试一................................................. 错误!未定义书签。

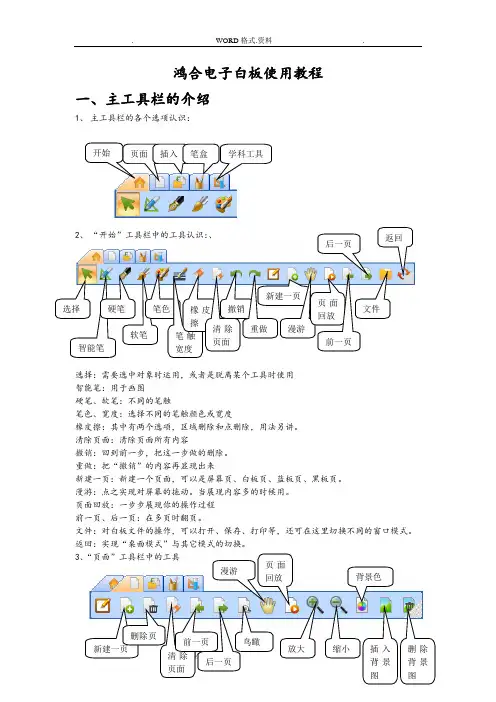

鸿合电子白板使用教程一、主工具栏的介绍1、主工具栏的各个选项认识：选择：需要选中对象时运用，或者是脱离某个工具时使用智能笔：用于画图 硬笔、软笔：不同的笔触笔色、宽度：选择不同的笔触颜色或宽度橡皮擦：其中有两个选项，区域删除和点删除，用法另讲。

清除页面：清除页面所有内容撤销：回到前一步，把这一步做的删除。

重做：把“撤销”的内容再显现出来新建一页：新建一个页面，可以是屏幕页、白板页、蓝板页、黑板页。

漫游：点之实现对屏幕的拖动。

当展现内容多的时候用。

页面回放：一步步展现你的操作过程 前一页、后一页：在多页时翻页。

文件：对白板文件的操作，可以打开、保存、打印等，还可在这里切换不同的窗口模式。

3工具删除页：删除当前页鸟瞰：把全部展现的内容缩小到一页内观看 漫游：用于拖动页面点向右箭头可以打开此项资源列表点某个资源图片后在屏幕拉一个长方形既可把图片放入屏幕放大、缩小：对指定的区域进行放大或缩小 背景色：选择背景色插入、删除背景图：可以选择一些内部或下载的图案做为背景，不用则删除 4、“插入” 工具栏中的工具内部资源：插入内部资源：“媒体”工具：插入媒体工具1、点此后，在屏幕上延箭头方向拉出一个文本框，然后可以通过复制，Ctrl+V来粘贴文字，可以调出下面的手写识别工具书写文字。

点下拉箭头选择字体选择下拉箭头字号大小加粗文字使文字斜体文字下划线改变背景色移动按钮注：1、四个按钮，是当对象出现后都有，功能基本相同，以后不再标注。

2、手写工具在任何情况下都能使用，只要切换到鼠标状态就可以干其它事。

“矢量”工具：点之出现适量图标集，点某一个矢量图在屏幕斜拉既可把它放入屏幕。

“自选图形”工具：与矢量工具相同手势笔：通过手势笔在页面上进行各种手势的操作即可实现页面的翻页、书写内容的擦除、页面中对象的选择等（有待推敲用法）6、学科工具：二、其它工具介绍1、数学工具栏该工具栏提供了印刷体格式编排代数公式和编排几何功能，例如数学公式功能、手绘数学公式功能、平面图形功能、三维图形功能、函数功能、三角板功能、圆规功能、量角器功能和直尺功能等。

第一章硬件连接与软件的安装及定位一、硬件设备连接步骤（与笔记本电脑的连接）白板安装完成后，就可以将PC机、投影机和白板连接在一起。

鸿合交互式电子白板通过专用的USB线与PC机USB接口相连实现数据传输与白板供电，步骤如下：步骤1：将预留的白板USB 接头接入所用笔记本电脑的某个USB口。

步骤2：将预留的投影机VGA线与电脑连接好，将电脑画面切换到投影，投到白板上。

备注：安装win7操作系统的笔记本电脑不需要切换。

其他大部分电脑的切换方式为：在键盘上同时按Fn键+F1至F10中标有屏幕切换图标的按键）进行切换，然后将电脑屏幕分别率修改成与投影机分别率一致。

切换键如图：+二、白板软件安装注意事项（以保证白板使用时能够正常连接）1、安装软件之前，需退出电脑所有的杀毒软件；2、软件安装完成后，必须重启电脑。

三、鸿合交互式电子白板的定位方法第一次使用或发现笔触的位置与光标位置不一致，则需要对电子白板进行定位。

定位方法：用鼠标左键单击任务栏右下角白板连接图标，在出现的菜单中选择“定位”选项，此时出现定位画面，按照画面中的提示依次在白板上进行点击即可。

（9点+4个快捷键）图1（屏幕9点定位）图2（4个快捷键定位）第二章软件启动、快捷键功能介绍及使用一、启动鸿合电子白板软件（即新建HHT白板文件）1．确定投影仪、白板、电脑正确连接。

（表示连接正常；表示连接错误。

）2．启动白板软件的方式：★单击白板上双侧快捷键中任意一个，即可启动软件。

★在桌面上双击鸿合电子白板软件快捷方式，即可启动软件。

★单击电脑开始菜单按钮，选择程序菜单按钮，在下拉菜单中选择鸿合电子白板软件（HiteVision），启动软件。

二、鸿合电子白板的快捷键白板两侧各提供15个快捷键，便于用户进行常用功能操作：快捷键功能快捷键功能资源库选择保存撤销页面颜色橡皮擦新建页面切换模式前翻页文本框后翻页放大书写笔清页设置笔的属性第三章软件基本功能介绍及使用一、鸿合电子白板软件可脱机备课1、软件可以在未连接白板时脱机使用，用户可根据需要在电脑上运行鸿合白板软件进行备课。

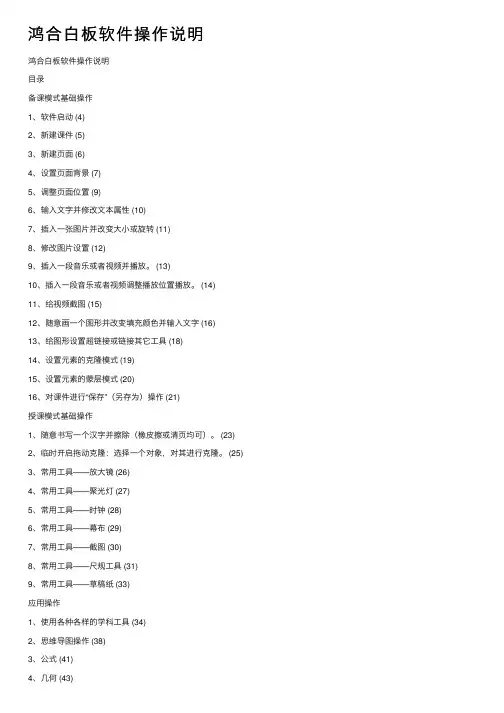

鸿合⽩板软件操作说明鸿合⽩板软件操作说明⽬录备课模式基础操作1、软件启动 (4)2、新建课件 (5)3、新建页⾯ (6)4、设置页⾯背景 (7)5、调整页⾯位置 (9)6、输⼊⽂字并修改⽂本属性 (10)7、插⼊⼀张图⽚并改变⼤⼩或旋转 (11)8、修改图⽚设置 (12)9、插⼊⼀段⾳乐或者视频并播放。

(13)10、插⼊⼀段⾳乐或者视频调整播放位置播放。

(14)11、给视频截图 (15)12、随意画⼀个图形并改变填充颜⾊并输⼊⽂字 (16)13、给图形设置超链接或链接其它⼯具 (18)14、设置元素的克隆模式 (19)15、设置元素的蒙层模式 (20)16、对课件进⾏“保存”（另存为）操作 (21)授课模式基础操作1、随意书写⼀个汉字并擦除（橡⽪擦或清页均可）。

(23)2、临时开启拖动克隆：选择⼀个对象，对其进⾏克隆。

(25)3、常⽤⼯具——放⼤镜 (26)4、常⽤⼯具——聚光灯 (27)5、常⽤⼯具——时钟 (28)6、常⽤⼯具——幕布 (29)7、常⽤⼯具——截图 (30)8、常⽤⼯具——尺规⼯具 (31)9、常⽤⼯具——草稿纸 (33)应⽤操作1、使⽤各种各样的学科⼯具 (34)2、思维导图操作 (38)3、公式 (41)4、⼏何 (43)5、古诗词 (46)6、汉字 (48)7、拼⾳ (50)9、动态课件 (52)10、课堂活动 (54)动画类教程1、给相应的元素动画 (57)2、路径动画 (60)3、触发器 (61)备课模式基础操作1、软件启动。

或直接双击2、新建课件。

3、新建页⾯（可以直接点击或右键点击缩略图后选择“新建页⾯”）4、并把页⾯背景设置成⾃⼰喜欢背景图⽚如果点选上⾯的背景颜⾊选择框，可以将背景设置为纯⾊背景也可以从图⽚库选择预设背景（注意看图⽚样式名称）5、调整页⾯位置调整后效果6、输⼊⽂字并修改⽂本属性可以改变字体、颜⾊、样式、对齐⽅式、⾏间距等7、在备课模式下插⼊⼀张图⽚并改变⼤⼩或旋转8、修改图⽚设置（滤镜、加框、透明度）透明度调整9、在备课模式插⼊⼀段⾳乐或者视频并播放。

鸿合交互式电子白板使用培训一、软件的启动鸿合交互电子白板软件的启动方式共有一下四种，分别是：★单击开始菜单按钮，选择程序菜单项，在下拉菜单中选择鸿合交互电子白板软件，启动软件。

★在桌面上双击快捷按钮，即可启动软件。

★提起交互电子白板智能笔架上的任何一支笔或是橡皮，即可启动软件。

★单击白板上的双侧快捷键中的任意一个，即可启动软件。

二、主工具栏功能介绍软件主工具栏如图1-3所示，该工具栏为用户提供了软件的常用功能按钮，用户通过点击不同功能按钮在各个功能之间进行切换。

图1-3 主工具栏下面对主工具栏的各个按钮功能依次介绍开始菜单开始菜单按钮为，该菜单提供文件的新建、保存、打印，用户切换，工具，系统配置等功能按钮名称功能文件新建创建一个新的书写文件。

打开软件打开不同格式的书写文件（.hht、.dpb等）。

保存以hht格式保存当前的书写文件，默认文件名由当前时间组成。

另存为以不同的位置或名称来保存当前的书写文件，默认文件名由当前时间组成，存储格式是hht格式。

关闭文件关闭当前编辑的书写文件。

导出将当前的书写内容输出，提供了四种导出格式文件，分别为：图片、PowerPoint、PDF和HTML。

同时可以根据需要，选择想要导出的页面范围，方便用户传送和使用。

发送邮件将当前的书写内容以hht格式、PowerPoint格式或PDF格式文件作为附件发送邮件（请首先在OutlookExpress中设定邮件帐号）。

工具软件提供了“遮屏”、“屏幕键盘”、“抓图工具”、“聚光灯”、“屏幕录制器”、“时钟/定时器”、“量角器”、“三角板”、“圆规”、“直尺”等工具（详细介绍见该表格后）。

点击“工具”下的“编辑”按钮，将弹出编辑对话框，用户可在该对话框中新建、删除其他软件的快捷执行方式以及调整其他软件在“工具”中的显示顺序：图1-6 工具编辑对话框语言选择切换软件界面语言。

用户切换在不同的用户之间进行切换。

软件默认提供了“初级用户”、“中级用户”和“高级用户”，对应了由简到繁的主工具栏，用户可根据需求自由选择。

前一页 删除页鸟瞰漫游页面回放背景色 鸿合电子白板使用教程一、主工具栏的介绍1、 主工具栏的各个选项认识：2、 “开始”工具栏中的工具认识：、选择：需要选中对象时运用，或者是脱离某个工具时使用 智能笔：用于画图硬笔、软笔：不同的笔触笔色、宽度：选择不同的笔触颜色或宽度橡皮擦：其中有两个选项，区域删除和点删除，用法另讲。

清除页面：清除页面所有内容撤销：回到前一步，把这一步做的删除。

重做：把“撤销”的内容再显现出来新建一页：新建一个页面，可以是屏幕页、白板页、蓝板页、黑板页。

漫游：点之实现对屏幕的拖动。

当展现内容多的时候用。

页面回放：一步步展现你的操作过程 前一页、后一页：在多页时翻页。

文件：对白板文件的操作，可以打开、保存、打印等，还可在这里切换不同的窗口模式。

返回：实现“桌面模式”与其它模式的切换。

3、“页面”工具栏中的工具开始页面插入笔盒学科工具选择 智能笔硬笔软笔笔色笔触宽度橡皮擦清除页面撤销 重做 新建一页漫游页面回放 前一页后一页文件返回点此可以打开内部资源列表点向右箭头可以打开此项资源列表 点某个资源图片后在屏幕拉一个长方形既可把图片放入屏幕删除页：删除当前页鸟瞰：把全部展现的内容缩小到一页内观看 漫游：用于拖动页面放大、缩小：对指定的区域进行放大或缩小 背景色：选择背景色插入、删除背景图：可以选择一些内部或下载的图案做为背景，不用则删除 4、“插入” 工具栏中的工具内部资源：插入内部资源：“媒体”工具：插入媒体工具内部资源媒体文字矢量图形自选图形点下拉前头可以看到更多资源列表点此，可以打开上面的“打开”界面，把电脑中的媒体资源年增长率到白板 点此下拉前头可以选择媒体存放位置 双击要插入的媒体既可插入，可以是图片、音乐、或是avi 、flash 格式的影片“文字”工具：注：1、四个按钮，是当对象出现后都有，功能基本相同，以后不再标注。

2、手写工具在任何情况下都能使用，只要切换到鼠标状态就可以干其它事。

交互式电子白板用户手册V20100118北京鸿合科技集团用户手册图例说明注意：安装和使用过程中的注意事项。

警告：有关产品使用过程中对人体可能造成的伤害，或不规范使用可能对产品本身造成的伤害。

为减少火灾或触电危险不要将本产品暴露在有雨或潮湿的环境中！交互式电子白板必须避开火源和电击，避免阳光直射！本品净重约23-30公斤，安装到墙面时，请使用膨胀螺丝，稳妥固定，确保安全 将投影仪和交互式白板一起使用时，不要直视或长时间直视投影仪所发出的光束，尤其要告诫儿童不要或长时间直视投影仪所发出的光束。

本说明书只适用于后文“技术参数”列表中的交互式白板产品。

只能使用本公司配套的电子笔在电子白板上书写和操作。

本产品采用了电磁定位技术，安装时要求在白板附近不能有强磁场，以避免干扰。

如采用的是有线连接方式，请保证电子白板与电脑的连接可靠，最好用隐蔽的方式布线，避免拉扯数据线。

如采用的是有线连接方式，请使用随机配送的数据线，若自行购买，请选用阻抗在0.5Ω以下的数据线。

如采用的是无线连接方式，需保证无线接收器与电磁白板的距离≤15米，且没有屏蔽电磁波的障碍物。

不能用尖锐、质地坚硬的物品接触、刻划板面与边框，禁止在机身任何地方钻孔或者定钉等。

—2—目录交互式电子白板系统要求 (4)交互式电子白板产品介绍 (5)交互式电子白板软件特点 (6)交互式电子白板的安装 (7)白板的安装 (7)壁挂式电子白板的安装 (7)支架式电子白板的安装 (10)嵌入式电子白板的安装 (14)电子白板笔的安装 (16)使用方法 (16)更换笔尖 (16)电池的安装 (16)电子白板板擦的安装 (17)电池的安装 (17)如何使用 (18)电子白板平台的搭建 (19)USB有线连接 (19)USB-COM有线连接 (19)RF无线连接 (20)应用程序的安装与卸载 (21)应用程序的安装 (21)应用程序的卸载 (23)搜索绑定白板 (24)定位 (27)快捷键介绍 (29)*关于双笔书写 (30)故障排除 (31)疑问解答 (34)需要什么类型的投影机 (34)如果用了不可擦除的水性笔或油性笔在电子白板上书写怎么办 (34)如何清洁电子白板的板面 (34)安装电子白板的场地有什么要求 (34)技术参数 (35)—3—用户手册交互式电子白板系统要求最低硬件要求：带1.0GHZ×86处理器的个人电脑256MByte 内存支持256色以上的显示卡1GByte可用的硬盘空间支持显示分辨率：800×600、1024×768、1280×1024USB1.1接口建议配置要求：带2.0GHZ×86处理器的个人电脑512MByte内存或更高支持256色以上的显示卡2GByte可用硬盘空间显示分辨率：1024×768、1280×1024USB2.0接口软件运行平台：简体中文Microsoft Windows 2000/XP/2003/Vista/7—4—交互式电子白板产品介绍交互式电子白板采用稳定成熟扫描感应技术，通过与投影仪、计算机的配合使用，交互式电子白板可以成为大型的书写屏，对投射到白板上的任何画面，可用书写笔直接在电子白板上书写、触摸，比以前的系统功能更先进、演示效果更出色。

基本功能第一节运行白板系统软件1．确定投影仪，白板，计算机正确连接。

2．如果第一次使用或上次使用后，投影仪或白板发生位移。

★红外白板请用鼠标左键双击任务栏托盘右下角中白板连接图标，然后选择“校验设备”，出现如图8所示的对话框，点击校验按钮即可进入4点的定位校正，校正后并可通过对话框中的四个方向键进行笔尖的微调。

★电磁白板请用鼠标左键单击任务栏托盘右下角中白板连接图标，然后选择“定位”，用电子笔按白板提示点击校验按钮即可，并可通过单击白板连接图标中的“坐标微调”，出现如图9所示对话框，进行笔尖的微调。

图8 红外板校验图9 电磁板校验3．鸿合交互电子白板软件的启动方式共有四种，分别是：★单击开始菜单按钮，选择程序菜单项，在下拉菜单中选择鸿合交互电子白板软件，启动软件。

★在桌面上双击快捷按钮，即可启动软件。

★提起交互电子白板智能笔架上的任何一支笔或是橡皮，即可启动软件。

★单击白板上的双侧快捷键中的任意一个，即可启动软件。

4. 鸿合交互式电子白板软件可以在未连接硬件设备时使用，用户可根据需要在单机上运行鸿合白板软件进行备课。

未连接硬件设备启动软件时书写界面上将出现如图10所示的水印，并且以下4个功能不可使用：毛笔、激光笔、荧光笔、自定义录制。

图10 未连接白板水印页面第二节主工具栏功能简介软件主工具栏如图11所示，该工具栏为用户提供了软件的常用功能按钮，用户通过点击不同功能按钮在各个功能之间进行切换。

图11 主工具栏1. 开始菜单按钮：该按钮提供文件的新建、保存、打印，用户切换，工具，系统配置等功能。

2．切换模式按钮：单击该按钮可使书写主窗口显示或隐藏，实现在计算机操作界面与白板页面两种模式的相互切换。

3．屏幕批注按钮：单击该按钮可将书写主窗口透明处理，同时将主工具栏半透明化，使用户可以对桌面以及其它软件进行操作和批注并可以实现对ppt、word等文件的批注。

4．新建页面按钮：通过点击该按钮用户可以根据需要选择新建屏幕页、白板页、蓝板页、黑板页、背景页等五种页面。

鸿合电子白板使用说明鸿合电子白板使用说明我们打开电脑，电子白板上呈现的就是一个大的电脑屏幕，我们可以在这里操作我们的电脑。

我们的手、教鞭、任何的固体都可以当作鼠标使用，单击打开一个文件，双击关闭一个文件。

如果想要实现鼠标右键的功能，我们只需在一个点上长按1－2秒钟。

我们的白板不仅仅是当作触摸屏来使用的，我们可以当作我们的黑板来使用。

黑板是用来书写的，怎样在白板上进行书写呢？我们看到这里有一个智能笔架，上面有三支笔和一个橡皮擦。

我们把笔提起来就可以书写了。

很简单的操作，不用去记住哪些图标对应哪些功能，只需要把笔在智能笔架上提起来就可以书写了。

我们的这个笔不是专用笔，里面也没有任何的电子原件，笔头是塑料的，只是一种笔的形状，方便老师进行书写。

我们用手也可以书写。

另外，可能有老师就说了，我们的黑板那么大，可以书写很多的文字，这块板面能够书写的空间真够小的。

我们的白板有一个功能，单指书写，三指以上实现漫游。

我们可以把我们的书写内容实现全方位漫游，移走之后还可以再移回来么？可以。

这样我们就有无限的板面进行书写。

如果我们这里没有笔呢？或者笔丢了呢？还能不能书写呢？我们看到白板的两边有两列快捷键。

这些快捷键不是用来当作摆设的好看的，每个图标都有其对应的功能。

下面我们就来看看这些快捷键，掌握了这些快捷键我们就可以会白板的基本操作。

最上面两个键是上下翻页键。

这个上下翻页是对我们的书写板面进行翻页，注意对PPT是不能在这里翻页的。

再下面这个是新建一个白板页。

我们轻轻触摸这个图标，就会出现一个白色板面页，这时候我们同样可以进行书写。

所以说，如果笔丢了，教鞭也不在了，只要我们人站在白板这里，我们就可以用手实现我们任何的白板操作。

白板页下面的这个黑色的图标是建立一个黑板页，满足老师对不同颜色板面页的需求。

再下面这个有个笔，有个页面的图标是透明页。

透明页什么意思呢？就像那个图标所显示的意思，选择了这个功能，我们就把当前的电脑屏幕页选取下来，既可以进行书写，又可以操作我们的电脑。

鸿合科技集团HiteVision交互式电子白板用户培训手册一第一部分软件的总体介绍鸿合多学科白板软件为鸿合交互式电子白板配备的专用教学软件，教师可在备课、上课环节使用该软件，轻松进行各个教学学科的课件制作以及课堂即时授课。

本章主要介绍软件的安装、启动以及软件的主界面和四种使用模式等内容。

软件的安装将软件光盘放置到电脑光驱中，双击AutoRun，会出现如软件安装首界面所示的安装向导对话框，一共分为四个部分，分别为：白板软件、识字功能、教学资源和完全安装，用户可根据个人的需要进行自定义安装，如果白板软件、识字功能和教学资源都需要时，就可以选择完全安装。

下面以分别安装为例进行讲解。

白板软件安装软件安装步骤如下:1、在安装白板软件时，点击按钮，出现如错误!未找到引用源。

所示安装向导。

图1-2白板安装页面2、点击按钮下声炉：，出现如许可证协议界面所示，进入许可证协议界面，选择接受条款选项，进行继续安装。

图1-3许可证协议界面3、在安装目标位置对话框中根据用户需要选择安装软件的位置，默认安装在C盘下，然后单击〔工二叁蝮.2：按钮，如错误!未找到引用源。

所示。

图1-4安装类型对话框4、用户需要根据所使用的白板类型，安装相对应的驱动程序。

例如：您使用的是红外技术规格的白板，只需勾选“安装红外驱动”前的方框，并取消其它两项即可，如错误!未找到引用源。

所示，默认状态下三种驱动程序全部呈勾选状态，点击按钮：工…生期.上,继续安装。

提科谢件骸3支假费片程存隹明件TUis华里更宜ist枚a作；池田炯TS宜由按件.蚌后单击“T一步” sa量.密淤泡舞mmmm二m回安装用量驱动 2.W赖团去顿外必由P 3 6 KB叵］王共后夏！i豌-5❿当书运拜的税件至少再妥LK. . NE的岫三河.1.上T&-，下1步匈＞,- 5市图1-5选择组件界面5、用户可以看到之前设置的目标位置、安装类型、选定组件，单击安漱⑪按钮进行安装，如错误!未找到引用源。

鸿合电子白板使用手册(共6页)————————————————————————————————作者：————————————————————————————————日期：2第一章硬件连接与软件的安装及定位一、硬件设备连接步骤（与笔记本电脑的连接）白板安装完成后，就可以将PC机、投影机和白板连接在一起。

鸿合交互式电子白板通过专用的USB线与PC机USB接口相连实现数据传输与白板供电，步骤如下：步骤1：将预留的白板USB 接头接入所用笔记本电脑的某个USB口。

步骤2：将预留的投影机VGA线与电脑连接好，将电脑画面切换到投影，投到白板上。

备注：安装win7操作系统的笔记本电脑不需要切换。

其他大部分电脑的切换方式为：在键盘上同时按Fn键+F1至F10中标有屏幕切换图标的按键）进行切换，然后将电脑屏幕分别率修改成与投影机分别率一致。

切换键如图：+二、白板软件安装注意事项（以保证白板使用时能够正常连接）1、安装软件之前，需退出电脑所有的杀毒软件；2、软件安装完成后，必须重启电脑。

三、鸿合交互式电子白板的定位方法第一次使用或发现笔触的位置与光标位置不一致，则需要对电子白板进行定位。

定位方法：用鼠标左键单击任务栏右下角白板连接图标，在出现的菜单中选择“定位”选项，此时出现定位画面，按照画面中的提示依次在白板上进行点击即可。

（9点+4个快捷键）图1（屏幕9点定位）图2（4个快捷键定位）第二章软件启动、快捷键功能介绍及使用一、启动鸿合电子白板软件（即新建HHT白板文件）1．确定投影仪、白板、电脑正确连接。

（表示连接正常；表示连接错误。

）2．启动白板软件的方式：★单击白板上双侧快捷键中任意一个，即可启动软件。

★在桌面上双击鸿合电子白板软件快捷方式，即可启动软件。

★单击电脑开始菜单按钮，选择程序菜单按钮，在下拉菜单中选择鸿合电子白板软件（HiteVision），启动软件。

二、鸿合电子白板的快捷键白板两侧各提供15个快捷键，便于用户进行常用功能操作：第三章 软件基本功能介绍及使用一、鸿合电子白板软件可脱机备课1、软件可以在未连接白板时脱机使用，用户可根据需要在电脑上运行鸿合白板软件进行备课。

鸿合电子白板使用教程一、主工具栏的介绍1、 主工具栏的各个选项认识：选择：需要选中对象时运用，或者是脱离某个工具时使用 智能笔：用于画图硬笔、软笔：不同的笔触笔色、宽度：选择不同的笔触颜色或宽度橡皮擦：其中有两个选项，区域删除和点删除，用法另讲。

清除页面：清除页面所有内容撤销：回到前一步，把这一步做的删除。

重做：把“撤销”的内容再显现出来新建一页：新建一个页面，可以是屏幕页、白板页、蓝板页、黑板页。

漫游：点之实现对屏幕的拖动。

当展现内容多的时候用。

页面回放：一步步展现你的操作过程 前一页、后一页：在多页时翻页。

文件：对白板文件的操作，可以打开、保存、打印等，还可在这里切换不同的窗口模式。

返回：实现“桌面模式”与其它模式的切换。

3删除页：删除当前页鸟瞰：把全部展现的内容缩小到一页内观看 漫游：用于拖动页面放大、缩小：对指定的区域进行放大或缩小 背景色：选择背景色插入、删除背景图：可以选择一些内部或下载的图案做为背景，不用则删除 4、“插入” 工具栏中的工具内部资源：插入内部资源： 点此下拉前可以选择媒存放位置 双击要插入的媒体既可插入，可以是图片、音乐、或是avi 、flash 格式的影片注：1、四个按钮，是当对象出现后都有，功能基本相同，以后不再标注。

2、手写工具在任何情况下都能使用，只要切换到鼠标状态就可以干其它事。

“矢量”工具：点之出现适量图标集，点某一个矢量图在屏幕斜拉既可把它放入屏幕。

在屏幕上延箭头方向拉出一个文本框，然后可以通过复制，来粘贴文字，可以调出下面的改变背景移动按钮4、打开手写工3、打开工具栏 退格工具 回车工具，用于换行“自选图形”工具：与矢量工具相同手势笔：通过手势笔在页面上进行各种手势的操作即可实现页面的翻页、书写内容的擦除、页面中对象的选择等（有待推敲用法）6、学科工具：二、其它工具介绍1、数学工具栏该工具栏提供了印刷体格式编排代数公式和编排几何功能，例如数学公式功能、手绘数学公式功能、平面图形功能、三维图形功能、函数功能、三角板功能、圆规功能、量角器功能和直尺功能等。
