DSP原理及应用考试卷1答案

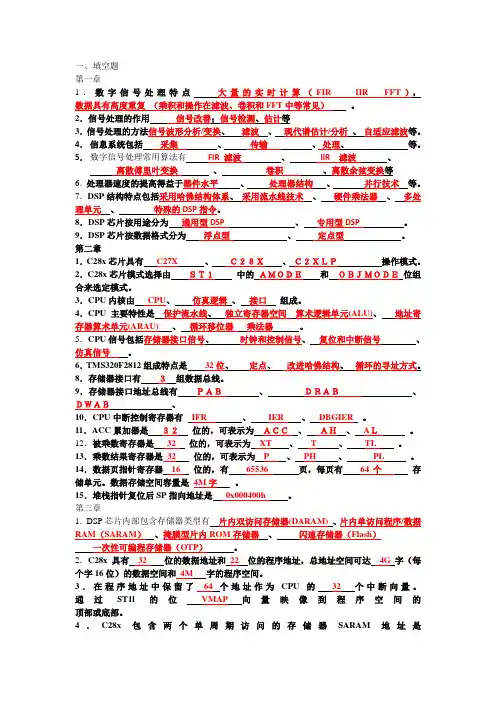

一、填空题第一章1．数字信号处理特点大量的实时计算（FIR IIR FFT），数据具有高度重复（乘积和操作在滤波、卷积和FFT中等常见）。

2．信号处理的作用信号改善；信号检测、估计等3．信号处理的方法信号波形分析/变换、滤波、现代谱估计/分析、自适应滤波等。

4．信息系统包括采集、传输、处理、等。

5．数字信号处理常用算法有FIR 滤波、IIR 滤波、离散傅里叶变换、卷积、离散余弦变换等6．处理器速度的提高得益于器件水平、处理器结构、并行技术等。

7．DSP结构特点包括采用哈佛结构体系、采用流水线技术、硬件乘法器、多处理单元、特殊的DSP指令。

8．DSP芯片按用途分为通用型DSP 、专用型DSP 。

9．DSP芯片按数据格式分为浮点型、定点型。

第二章1．C28x芯片具有C27X、Ｃ２８Ｘ、Ｃ２ＸＬＰ操作模式。

2．C28x芯片模式选择由ＳＴ１中的ＡＭＯＤＥ和ＯＢＪＭＯＤＥ位组合来选定模式。

3．CPU内核由CPU、仿真逻辑、接口组成。

4．CPU主要特性是保护流水线、独立寄存器空间算术逻辑单元(ALU)、地址寄存器算术单元(ARAU)、循环移位器乘法器。

5．CPU信号包括存储器接口信号、时钟和控制信号、复位和中断信号、仿真信号。

6．TMS320F2812组成特点是32位、定点、改进哈佛结构、循环的寻址方式。

8．存储器接口有３组数据总线。

9．存储器接口地址总线有ＰＡＢ、ＤＲＡＢ、ＤＷＡＢ、10．CPU中断控制寄存器有IFR 、IER 、DBGIER。

11．ACC累加器是３２位的，可表示为ＡＣＣ、ＡＨ、AＬ。

12．被乘数寄存器是32 位的，可表示为XT、T、TL 。

13．乘数结果寄存器是32位的，可表示为P 、PH、PL。

14．数据页指针寄存器16 位的，有65536 页，每页有64个存储单元。

数据存储空间容量是4M字。

15．堆栈指针复位后SP指向地址是0x000400h 。

第三章1．DSP芯片内部包含存储器类型有片内双访问存储器(DARAM)、片内单访问程序/数据RAM（SARAM）、掩膜型片内ROM存储器、闪速存储器（Flash）一次性可编程存储器（OTP）。

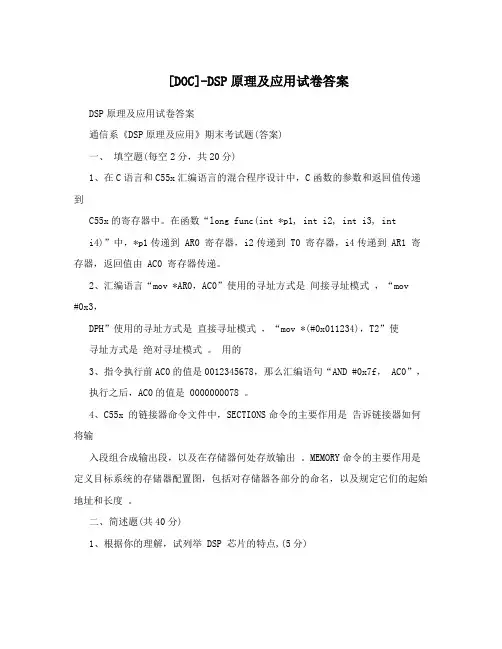

[DOC]-DSP原理及应用试卷答案DSP原理及应用试卷答案通信系《DSP原理及应用》期末考试题(答案)一、填空题(每空2分，共20分)1、在C语言和C55x汇编语言的混合程序设计中，C函数的参数和返回值传递到C55x的寄存器中。

在函数“long func(int *p1, int i2, int i3, inti4)”中，*p1传递到 AR0 寄存器，i2传递到 T0 寄存器，i4传递到 AR1 寄存器，返回值由 AC0 寄存器传递。

2、汇编语言“mov *AR0，AC0”使用的寻址方式是间接寻址模式，“mov#0x3，DPH”使用的寻址方式是直接寻址模式，“mov *(#0x011234)，T2”使寻址方式是绝对寻址模式。

用的3、指令执行前AC0的值是0012345678，那么汇编语句“AND #0x7f，AC0”，执行之后，AC0的值是 0000000078 。

4、C55x 的链接器命令文件中，SECTIONS命令的主要作用是告诉链接器如何将输入段组合成输出段，以及在存储器何处存放输出。

MEMORY命令的主要作用是定义目标系统的存储器配置图，包括对存储器各部分的命名，以及规定它们的起始地址和长度。

二、简述题(共40分)1、根据你的理解，试列举 DSP 芯片的特点,(5分)答:哈佛结构;多总线结构;指令系统的流水线操作;专用的硬件乘法器;特殊的DSP指令;快速的指令周期;丰富的外设2、TMS320C55x 芯片的总线结构有何特点，主要包括哪些总线,它们的功能是什么,(6分)答:TMS320C55x DSP采用先进的哈佛结构并具有十二组总线，其独立的程序总线和数据总线允许同时读取指令和操作数，实现高度的并行操作。

采用各自分开的数据总线分别用于读数据和写数据，允许CPU在同一个机器周期内进行两次读操作数和一次写操作数。

独立的程序总线和数据总线允许CPU同时访问程序指令和数据。

包括12条总线，分别是:PAB和PB、BAB和BB、CAB和CB、DAB和DB、EAB和EB、FAB和FB。

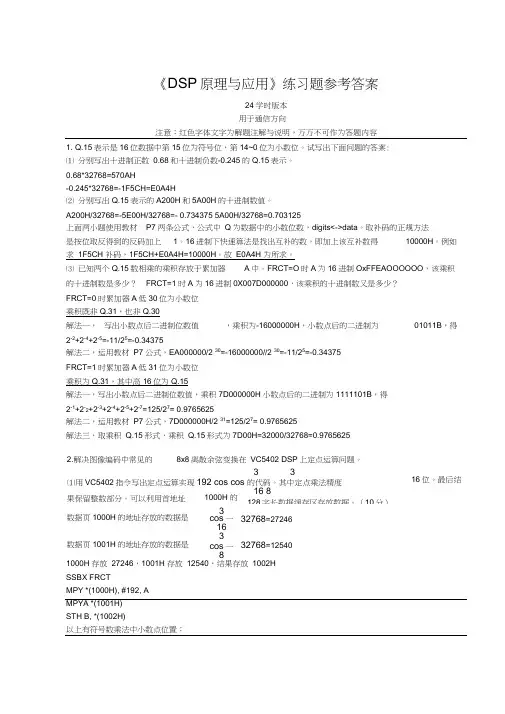

《DSP 原理与应用》练习题参考答案24学时版本 用于通信方向注意：红色字体文字为解题注解与说明，万万不可作为答题内容1. Q.15表示是16位数据中第15位为符号位，第14~0位为小数位。

试写出下面问题的答案: ⑴ 分别写出十进制正数 0.68和十进制负数-0.245的Q.15表示。

0.68*32768=570AH-0.245*32768=-1F5CH=E0A4H⑵ 分别写出Q.15表示的A200H 和5A00H 的十进制数值。

A200H/32768=-5E00H/32768=- 0.734375 5A00H/32768=0.703125上面两小题使用教材 P7两条公式，公式中 Q 为数据中的小数位数，digits<->data 。

取补码的正规方法 是按位取反得到的反码加上1。

16进制下快速算法是找出互补的数，即加上该互补数得10000H 。

例如求 1F5CH 补码，1F5CH+E0A4H=10000H 。

故 E0A4H 为所求。

⑶ 已知两个Q.15数相乘的乘积存放于累加器A 中。

FRCT=O 时A 为16进制OxFFEAOOOOOO ，该乘积的十进制数是多少？ FRCT=1时A 为16进制0X007D000000，该乘积的十进制数又是多少？ FRCT=0时累加器A 低30位为小数位 乘积既非Q.31，也非Q.30解法一， 写出小数点后二进制位数值 ，乘积为-16000000H ，小数点后的二进制为01011B ，得2-2+2-4+2-5=-11/25=-0.34375解法二，运用教材 P7 公式，EA000000/2 30=-16000000//2 30=-11/25=-0.34375 FRCT=1时累加器A 低31位为小数位 乘积为Q.31，其中高16位为Q.15解法一，写出小数点后二进制位数值，乘积7D000000H 小数点后的二进制为1111101B ，得 2-1+2-2+2-3+2-4+2-5+2-7=125/27= 0.9765625解法二，运用教材 P7 公式，7D000000H/2 31=125/27= 0.9765625解法三，取乘积 Q.15形式，乘积 Q.15形式为7D00H=32000/32768=0.97656251000H 存放 27246，1001H 存放 12540，结果存放 1002H SSBX FRCTMPY *(1000H), #192, A MPYA *(1001H) STH B, *(1002H)以上有符号数乘法中小数点位置：2.解决图像编码中常见的8x8离散余弦变换在 VC5402 DSP 上定点运算问题。

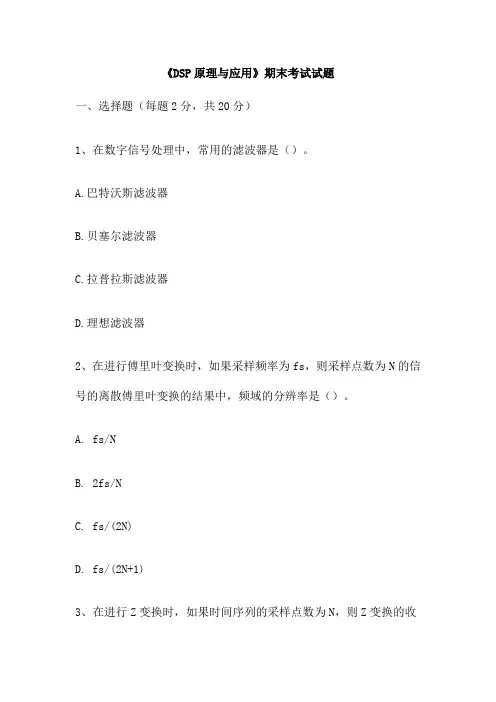

《DSP原理与应用》期末考试试题一、选择题（每题2分，共20分）1、在数字信号处理中，常用的滤波器是（）。

A.巴特沃斯滤波器B.贝塞尔滤波器C.拉普拉斯滤波器D.理想滤波器2、在进行傅里叶变换时，如果采样频率为fs，则采样点数为N的信号的离散傅里叶变换的结果中，频域的分辨率是（）。

A. fs/NB. 2fs/NC. fs/(2N)D. fs/(2N+1)3、在进行Z变换时，如果时间序列的采样点数为N，则Z变换的收敛域是（）。

A. |z|<NB. |z|<N+1C. |z|<N-1D. |z|<N-24、在进行小波变换时，如果小波基为ψ(t)，则小波变换的结果是一个（）。

A.实数序列B.复数序列C.实数矩阵D.复数矩阵5、在进行离散傅里叶变换时，如果信号的采样点数为N，则其频率分辨率是（）。

A. 2π/NB. π/NC. π/(2N)D. π/(N+1)二、填空题（每题3分，共30分）1、在数字信号处理中，常用的滤波器有________、________、________、________。

2、在进行傅里叶变换时，如果采样频率为fs，则采样点数为N的信号的离散傅里叶变换的结果中，频域的分辨率是________。

3、在进行Z变换时，如果时间序列的采样点数为N，则Z变换的收敛域是|z|<________。

4、在进行小波变换时，如果小波基为ψ(t)，则小波变换的结果是一个________。

5、在进行离散傅里叶变换时，如果信号的采样点数为N，则其频率分辨率是________。

6、在数字信号处理中，常用的窗函数有________、________、________、________。

7、在进行数字滤波器的设计时，常用的方法有________、________、________。

8、在进行数字信号的分析时，常用的工具包括________、________、________。

《美学原理》期末考试试题及答案一、单项选择题1、下列哪个选项不属于美学的研究范畴？A.绘画、音乐、诗歌等艺术形式的美学原理B.建筑、设计、自然等现实生活中的美学应用C.精神分析学、现象学等其他学科的美学分支D.美食、时尚、旅游等消费领域的美学实践正确答案：C.精神分析学、现象学等其他学科的美学分支。

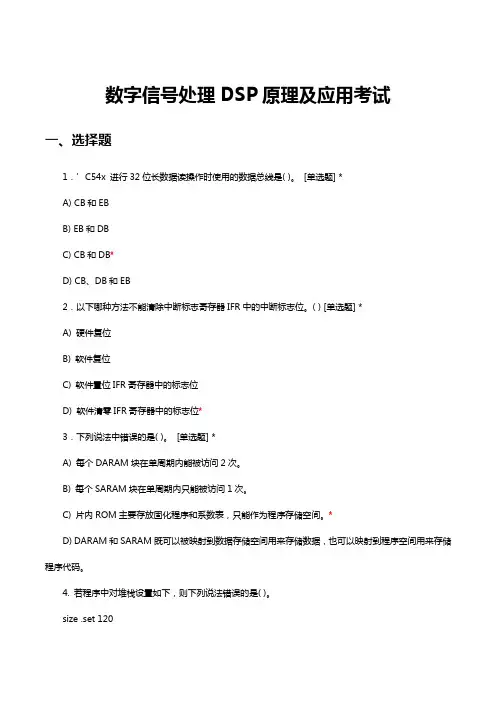

数字信号处理DSP原理及应用考试一、选择题1．’C54x 进行32位长数据读操作时使用的数据总线是( )。

[单选题] *A) CB和EBB) EB和DBC) CB和DB*D) CB、DB和EB2．以下哪种方法不能清除中断标志寄存器IFR中的中断标志位。

( ) [单选题] *A) 硬件复位B) 软件复位C) 软件置位IFR寄存器中的标志位D) 软件清零IFR寄存器中的标志位*3．下列说法中错误的是( )。

[单选题] *A) 每个DARAM块在单周期内能被访问2次。

B) 每个SARAM块在单周期内只能被访问1次。

C) 片内ROM主要存放固化程序和系数表，只能作为程序存储空间。

*D) DARAM和SARAM既可以被映射到数据存储空间用来存储数据，也可以映射到程序空间用来存储程序代码。

4. 若程序中对堆栈设置如下，则下列说法错误的是( )。

size .set 120stack .usect “STACK”，sizeSTM # stack + size，SP [单选题] *A) 此堆栈段的段名为STACKB) 此堆栈段共120个单元C) 此堆栈段第一个变量的名为size称*D) 堆栈设置好后，堆栈指针SP指向栈底5．若要累加器A大于0或溢出时，程序转移至sub，可以实现此功能的指令是( )。

[单选题] * A) BC sub, AGT B) BC sub, AGT, AOV*BC sub, AOVC) BC sub, AGT D) BC sub, AGT, ANOVBC sub, ANOV6．执行指令PSHM AR5之前SP=03FEH，则指令执行后SP=( ) [单选题] *A) 03FDH*B) 03FFHC) 03FCHD) 0400H7．以下控制位中哪一位用来决定程序存储空间是否使用内部RAM。

( ) [单选题] *A) MP/B) OVLY*C) DROMD) SXM8. 下列指令中，哪条指令的写法是错误的。

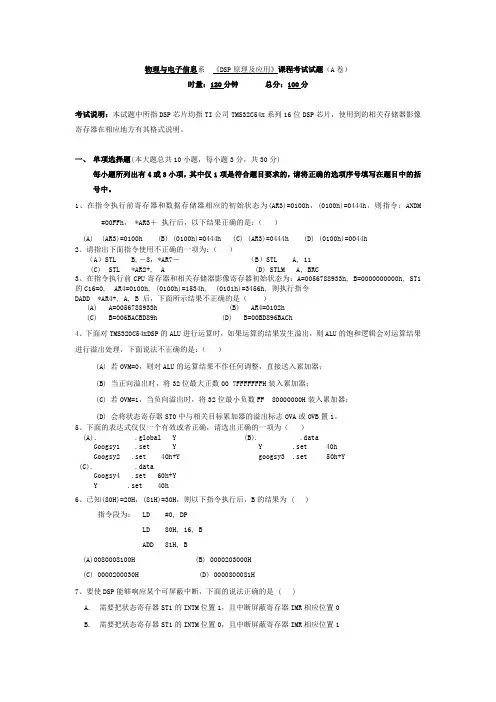

物理与电子信息系《DSP原理及应用》课程考试试题（A卷）时量：120分钟总分：100分考试说明：本试题中所指DSP芯片均指TI公司TMS32C54x系列16位DSP芯片，使用到的相关存储器影像寄存器在相应地方有其格式说明。

一、单项选择题(本大题总共10小题，每小题3分，共30分)每小题所列出有4或3小项，其中仅1项是符合题目要求的，请将正确的选项序号填写在题目中的括号中。

1、在指令执行前寄存器和数据存储器相应的初始状态为(AR3)=0100h，(0100h)=0444h，则指令：ANDM#00FFh， *AR3＋执行后，以下结果正确的是：（）(A) (AR3)=0100h (B) (0100h)=0444h (C) (AR3)=0444h (D) (0100h)=0044h2、请指出下面指令使用不正确的一项为：（）（A）STL B,－8，*AR7－（B）STL A, 11(C) STL *AR2+, A (D) STLM A, BRC3、在指令执行前CPU寄存器和相关存储器影像寄存器初始状态为：A=0056788933h, B=0000000000h, ST1的C16=0, AR4=0100h, (0100h)=1534h, (0101h)=3456h, 则执行指令DADD *AR4+, A, B 后，下面所示结果不正确的是（）(A) A=0056788933h (B) AR4=0102h(C) B=006BACBD89h (D) B=00BD896BACh4、下面对TMS320C54xDSP的ALU进行运算时，如果运算的结果发生溢出，则ALU的饱和逻辑会对运算结果进行溢出处理，下面说法不正确的是：（）(A) 若OVM=0，则对ALU的运算结果不作任何调整，直接送入累加器；(B) 当正向溢出时，将32位最大正数00 7FFFFFFFH装入累加器；(C) 若OVM=1，当负向溢出时，将32位最小负数FF 80000000H装入累加器；(D) 会将状态寄存器ST0中与相关目标累加器的溢出标志OVA或OVB置1。

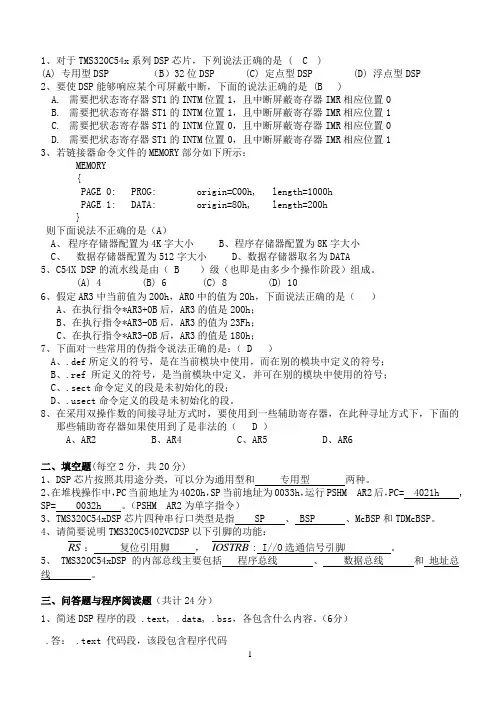

1、对于TMS320C54x系列DSP芯片，下列说法正确的是 ( C )(A) 专用型DSP （B）32位DSP (C) 定点型DSP (D) 浮点型DSP2、要使DSP能够响应某个可屏蔽中断，下面的说法正确的是 (B )A.需要把状态寄存器ST1的INTM位置1，且中断屏蔽寄存器IMR相应位置0B.需要把状态寄存器ST1的INTM位置1，且中断屏蔽寄存器IMR相应位置1C.需要把状态寄存器ST1的INTM位置0，且中断屏蔽寄存器IMR相应位置0D.需要把状态寄存器ST1的INTM位置0，且中断屏蔽寄存器IMR相应位置13、若链接器命令文件的MEMORY部分如下所示：MEMORY{PAGE 0: PROG: origin=C00h, length=1000hPAGE 1: DATA: origin=80h, length=200h}则下面说法不正确的是（A）A、程序存储器配置为4K字大小B、程序存储器配置为8K字大小C、数据存储器配置为512字大小D、数据存储器取名为DATA5、C54X DSP的流水线是由（ B ）级（也即是由多少个操作阶段）组成。

(A) 4 (B) 6 (C) 8 (D) 106、假定AR3中当前值为200h，AR0中的值为20h，下面说法正确的是（）A、在执行指令*AR3+0B后，AR3的值是200h；B、在执行指令*AR3-0B后，AR3的值为23Fh；C、在执行指令*AR3-0B后，AR3的值是180h；7、下面对一些常用的伪指令说法正确的是：（ D ）A、.def所定义的符号，是在当前模块中使用，而在别的模块中定义的符号；B、.ref 所定义的符号，是当前模块中定义，并可在别的模块中使用的符号；C、.sect命令定义的段是未初始化的段；D、.usect命令定义的段是未初始化的段。

8、在采用双操作数的间接寻址方式时，要使用到一些辅助寄存器，在此种寻址方式下，下面的那些辅助寄存器如果使用到了是非法的（ D ）A、AR2B、AR4C、AR5D、AR6二、填空题(每空2分，共20分)1、DSP芯片按照其用途分类，可以分为通用型和专用型两种。

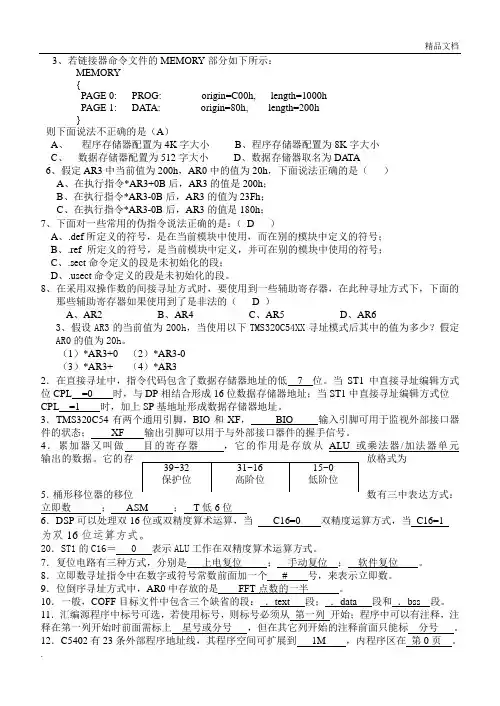

精品文档3、若链接器命令文件的MEMORY部分如下所示：MEMORY{PAGE 0: PROG: origin=C00h, length=1000hPAGE 1: DATA: origin=80h, length=200h}则下面说法不正确的是（A）A、程序存储器配置为4K字大小B、程序存储器配置为8K字大小C、数据存储器配置为512字大小D、数据存储器取名为DATA6、假定AR3中当前值为200h，AR0中的值为20h，下面说法正确的是（）A、在执行指令*AR3+0B后，AR3的值是200h；B、在执行指令*AR3-0B后，AR3的值为23Fh；C、在执行指令*AR3-0B后，AR3的值是180h；7、下面对一些常用的伪指令说法正确的是：（D ）A、.def所定义的符号，是在当前模块中使用，而在别的模块中定义的符号；B、.ref 所定义的符号，是当前模块中定义，并可在别的模块中使用的符号；C、.sect命令定义的段是未初始化的段；D、.usect命令定义的段是未初始化的段。

8、在采用双操作数的间接寻址方式时，要使用到一些辅助寄存器，在此种寻址方式下，下面的那些辅助寄存器如果使用到了是非法的（ D ）A、AR2B、AR4C、AR5D、AR63、假设AR3的当前值为200h，当使用以下TMS320C54XX寻址模式后其中的值为多少？假定AR0的值为20h。

（1）*AR3+0 （2）*AR3-0（3）*AR3+ （4）*AR32．在直接寻址中，指令代码包含了数据存储器地址的低7 位。

当ST1中直接寻址编辑方式位CPL =0 时，与DP相结合形成16位数据存储器地址；当ST1中直接寻址编辑方式位CPL =1 时，加上SP基地址形成数据存储器地址。

3．TMS320C54有两个通用引脚，BIO和XF，BIO 输入引脚可用于监视外部接口器件的状态；XF 输出引脚可以用于与外部接口器件的握手信号。

4．累加器又叫做目的寄存器，它的作用是存放从ALU或乘法器/加法器单元输出的数据。

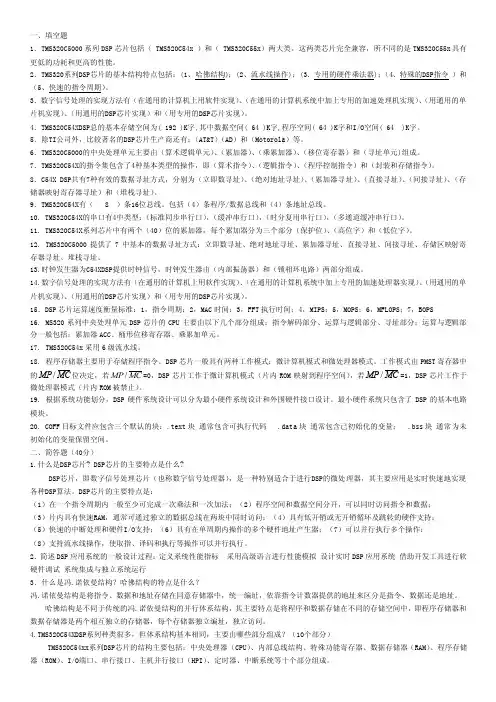

一、填空题1．TMS320C5000系列DSP 芯片包括（ TMS320C54x ）和（ TMS320C55x ）两大类。

这两类芯片完全兼容，所不同的是TMS320C55x 具有更低的功耗和更高的性能。

2．TMS320系列DSP 芯片的基本结构特点包括：(1、哈佛结构)；(2、流水线操作)；(3、专用的硬件乘法器)；（4、特殊的DSP 指令 ）和（5、快速的指令周期）。

3．数字信号处理的实现方法有（在通用的计算机上用软件实现）、（在通用的计算机系统中加上专用的加速处理机实现）、（用通用的单片机实现）、（用通用的DSP 芯片实现）和（用专用的DSP 芯片实现）。

4．TMS320C54XDSP 总的基本存储空间为( 192 )K 字,其中数据空间( 64 )K 字,程序空间( 64 )K 字和I/O 空间( 64 )K 字。

5．除TI 公司外，比较著名的DSP 芯片生产商还有：（AT&T ）（AD ）和（Motorola ）等。

6．TMS320C5000的中央处理单元主要由（算术逻辑单元）、（累加器）、（乘累加器）、（移位寄存器）和（寻址单元)组成。

7．TMS320C54X 的指令集包含了4种基本类型的操作，即（算术指令）、（逻辑指令）、（程序控制指令）和（封装和存储指令）。

8．C54X DSP 共有7种有效的数据寻址方式，分别为（立即数寻址）、（绝对地址寻址）、（累加器寻址）、（直接寻址）、（间接寻址）、（存储器映射寄存器寻址）和（堆栈寻址）。

9．TMS320C54X 有（ 8 ）条16位总线。

包括（4）条程序/数据总线和（4）条地址总线。

10. TMS320C54X 的串口有4中类型：（标准同步串行口），（缓冲串行口），（时分复用串行口），（多通道缓冲串行口）。

11. TMS320C54X 系列芯片中有两个（40）位的累加器，每个累加器分为三个部分（保护位）、（高位字）和（低位字）。

12. TMS320C5000提供了7中基本的数据寻址方式：立即数寻址、绝对地址寻址、累加器寻址、直接寻址、间接寻址、存储区映射寄存器寻址、堆栈寻址。

D S P原理及应用试卷答案内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）通信系《DSP原理及应用》期末考试题（答案）姓名：学号：班级：分数：考试时间：15：40～17：30 考试方式：开卷；注意：所有答案必须写在答题纸上，试卷上的答案无效！一、填空题（每空2分，共20分）1、在C语言和C55x汇编语言的混合程序设计中，C函数的参数和返回值传递到C55x的寄存器中。

在函数“long func(int *p1, int i2, int i3, int i4)”中，*p1传递到AR0寄存器，i2传递到T0寄存器，i4传递到AR1寄存器，返回值由AC0寄存器传递。

2、汇编语言“mov *AR0，AC0”使用的寻址方式是间接寻址模式，“mov#0x3，DPH”使用的寻址方式是直接寻址模式，“mov *(#0x011234)，T2”使用的寻址方式是绝对寻址模式。

3、“AND #0x7f， AC0”，执行之后，AC0的值是0000000078。

4、C55x 的链接器命令文件中，SECTIONS命令的主要作用是告诉链接器如何将输入段组合成输出段，以及在存储器何处存放输出。

MEMORY命令的主要作用是定义目标系统的存储器配置图，包括对存储器各部分的命名，以及规定它们的起始地址和长度。

二、简述题（共40分）1、根据你的理解，试列举 DSP 芯片的特点？（5分）答：哈佛结构；多总线结构；指令系统的流水线操作；专用的硬件乘法器；特殊的DSP指令；快速的指令周期；丰富的外设2、TMS320C55x 芯片的总线结构有何特点，主要包括哪些总线？它们的功能是什么？（6分）答：TMS320C55x DSP采用先进的哈佛结构并具有十二组总线，其独立的程序总线和数据总线允许同时读取指令和操作数，实现高度的并行操作。

采用各自分开的数据总线分别用于读数据和写数据，允许CPU在同一个机器周期内进行两次读操作数和一次写操作数。

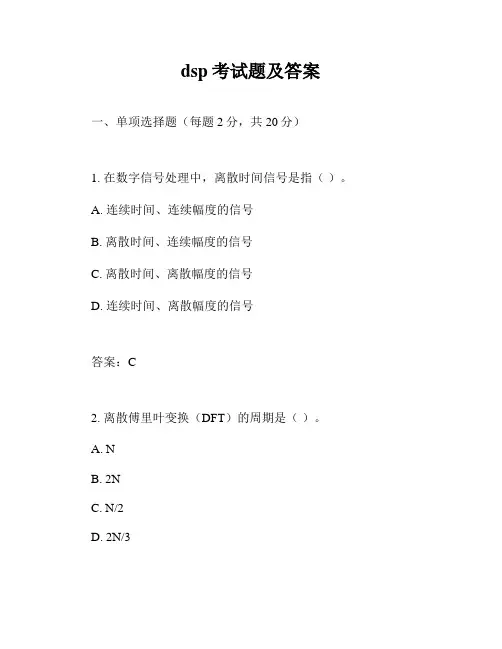

dsp考试题及答案一、单项选择题（每题2分，共20分）1. 在数字信号处理中，离散时间信号是指（）。

A. 连续时间、连续幅度的信号B. 离散时间、连续幅度的信号C. 离散时间、离散幅度的信号D. 连续时间、离散幅度的信号答案：C2. 离散傅里叶变换（DFT）的周期是（）。

A. NB. 2NC. N/2D. 2N/3答案：A3. 快速傅里叶变换（FFT）算法的主要优点是（）。

A. 计算精度高B. 计算速度快C. 易于编程实现D. 占用存储空间小答案：B4. 线性时不变（LTI）系统的最基本性质是（）。

A. 线性B. 时不变性C. 因果性D. 稳定性答案：A5. 如果一个离散时间信号x[n]是实数，那么它的傅里叶变换X(e^jω)是（）。

A. 实数B. 虚数C. 共轭对称的D. 共轭反对称的答案：C6. 窗函数的主要作用是（）。

A. 滤波B. 放大C. 降低频谱泄漏D. 压缩信号答案：C7. 在数字滤波器设计中，巴特沃斯滤波器的特点是（）。

A. 最大峰值B. 最小相位C. 最小通带波动D. 最大阻带衰减答案：C8. 离散时间信号的采样定理要求采样频率至少是信号最高频率的（）。

A. 1倍B. 2倍C. 4倍D. 10倍答案：B9. 离散时间信号的Z变换是连续时间信号傅里叶变换的（）。

A. 时域表示B. 频域表示C. 复频域表示D. 时频域表示答案：C10. 离散时间信号的希尔伯特变换用于（）。

A. 滤波B. 调制C. 信号分析D. 信号的解析表示答案：D二、填空题（每题2分，共20分）1. 数字信号处理中的DFT是将离散时间信号从时域变换到______域。

答案：频域2. 一个离散时间信号x[n]的周期为N，则其DFT的周期为______。

答案：N3. 快速傅里叶变换（FFT）算法中，Cooley-Tukey算法是一种基于______分解的FFT算法。

答案：分而治之4. 线性时不变（LTI）系统的冲击响应h[n]与系统的频率响应H(e^jω)之间的关系是______。

DSP原理及应用测试测试试卷一正确答案：错误解题过程：DSP是Digital Signal Processing和Digital Signal Processor的缩写形式。

正确答案：错误解题过程：模拟系统除开电路引入的延时外,处理是实时的。

正确答案：错误解题过程：C54*芯片可进行40位算术逻辑运算。

正确答案：错误解题过程：C54*芯片只有一个程序地址产生逻辑。

正确答案：错误解题过程：C54*芯片对外只有一组总线,故在同一时刻只能从外部存储器取1个操作数。

正确答案：错误解题过程：C54*芯片从E*P指数编码器获得的指数直接存放到T寄存器。

正确答案：错误解题过程：将数据存储器中的数据装入SWWSR中时应使用STM存储指令。

正确答案：错误解题过程：C54N芯片进行乘法运算时,第16位根据是无符号数还是有符号数来确定。

正确答案：正确正确答案：正确正确答案：DARAM（3.0 分）2.程序存储器中_______________处存放的是机内自检程序。

正确答案：FF00h（3.0 分）3.用户可以在同一个周期内从同一块______________取出两个操作数。

正确答案：DARAM（3.0 分）4.利用C54N的单根________________输出引脚可方便地获得方波信号输出。

正确答案：NF（3.0 分）5.CLKOUT等于CLKIN的条件是PLLNDIV、PLLDIV、________________分别为1、0、15。

正确答案：PLLMUL（3.0 分）6.HPI存储器在数据存储空间的起始地址为____________________。

正确答案：1000h（3.0 分）7.如要将C54N的FSN引脚设置成输入,则应使__________________________位为0。

正确答案：TNM（3.0 分）8.向外部存储器写1个数据要花费____________________个机器周期。

正确答案：2（3.0 分）9.C54N在协调不同速度的外部存储器时要使用____________________。

通信系《DSP原理及应用》期末考试题（答案）姓名：学号：班级：分数：考试时间：15：40～17：30考试方式：开卷；注意：所有答案必须写在答题纸上，试卷上的答案无效！一、填空题（每空2分，共20分）1、在C语言和C55x汇编语言的混合程序设计中，C函数的参数和返回值传递到C55x的寄存器中。

在函数“longfunc(int*p1,inti2,inti3,inti4)”中，*p1传递到AR0寄存器，i2传递到T023412345答：直接寻址模式，mov＃K16，DP；间接寻址模式，mov*AR0，AC0；绝对寻址模式，mov*(#0x011234)，T2；MMR寻址模式，mov*abs16(＃AR2),T2；寄存器位寻址模式，btstp@30,AC1；圆形寻址模式。

6、将C源程序转换成可执行文件需要经过哪些步骤？（6分）答：创建C源文件；创建工程文件；创建连接器命令文件；编译整个工程文件；链接；生成可执行文件7、常用的TMS320C55x汇编命令有哪些，它们的作用是什么？（5分）三、程序设计题（共40分）1、用C55x 汇编语言实现计算∑==41i i i x a y 的程序。

（10分）答：mpym*AR0+,*AR1+,AC0mpym*AR0+,*AR1+,AC1addAC1,AC0mpym*AR0+,*AR1+,AC1addAC1,AC0mpym*AR0+,*AR1+,AC1addAC1,AC0或者：2、用答：3、以820分）答：||sftsAC0,T0;T0=EXPmovAC0,fft.d_N;N=1<<EXPmovXAR1,XCDP;CDP=pointertoU[]movXSP,XAR4add#fft.d_temp,AR4;AR4=pointertotempmovXAR0,XAR1;AR1pointstosamplebuffermovT0,T1movXAR0,XAR5;CopyexterndbitstoXAR5outer_loop;for(L=1;L<=EXP;L++)movfft.d_L,T0;note:Sincethebufferis||mov#2,AC0;arrangedinre,impairssftsAC0,T0;theindextothebuffernegT0 ;isdoubled||movfft.d_N,AC1;ButtherepeatcoutnerssftlAC1,T0;arenotdoubledmovAC0,T0;LE=2<<L||sftsAC0,#-1movAC0,AR0;LE1=LE>>1||sftsAC0,#-1sub#1,AC0;Initmid_loopcountermovmmap(AC0L),BRC0;BRC0=LE1-1movAC2,dbl(*(AR3+T0));X[i].im=X[i].im/SCALE+temp.im inner_loop;Endofinnerloopamar*CDP+amar*CDP+;UpdatekforpointertoU[k]||add#2,T2;Updatejmid_loop;Endofmid-loopsub#1,T1add#1,fft.d_L;UpdateLbccouter_loop,T1>0;Endofouter-loopmovfft.d_ST1,AR2;RestoreST1,ST3,T2movfft.d_ST3,AR3movAR2,mmap(ST1_55)movAR3,mmap(ST3_55)movfft.d_T2,T2aadd#(Size-ARGS-1),SP;ResetSP ret.end。

课程名称〔含档次〕DSP原理及应用课程代号专业电子信息工程考试方式〔开、闭卷〕闭卷一、选择题〔此题总分 24 分，每题 2 分〕1、以下TI公司的DSP芯片，那种属于浮点型DSP〔〕A、TMS320C54xB、TMS320C55xC、TMS320C62xD、TMS320C67x2、TMS320VC5402DSP有〔〕组数据总线。

A、1B、2C、3D、43、TMS320VC5402型DSP处理器的内核供电电压〔〕伏。

A、5VB、3.3VC、1.8VD、1.2V4、TMS320C54x系列DSP处理器有〔〕个通用I/O引脚。

A、2B、4C、8D、165、TMS320C5402DSP直接寻址中从页指针的位置可以偏移寻址〔〕个单元。

A、7B、8C、64D、1286、链接命令文件用〔〕扩展名表示。

A、.objB、 dC、.outD、.asm7、TMS320C5402 DSP内部含有〔〕个辅助存放器。

A、8B、9C、5D、168、TMS320C54x DSP中，累加器的位数为: 〔〕A、16位B、32位C、40位D、64位9、C54X DSP的流水线是由〔〕级〔也即是由多少个操作阶段〕组成。

A、 4B、 6C、 8D、 1010、在采用双操作数的间接寻址方式时，要使用到一些辅助存放器，在此种寻址方式下，下面的那些辅助存放器如果使用到了是非法的〔〕A、AR1B、AR2C、AR3D、AR411、看门狗的作用是〔〕。

A、降低频率B、PC受到干扰而跑飞时产生复位C、既可以降低频率也可以升高频率D、稳定频率，但不改变频率12、要使DSP能够响应某个可屏蔽中断，下面的说法正确的选项是〔〕A、需要把状态存放器ST1的INTM位置1，且中断屏蔽存放器IMR相应位置0B、需要把状态存放器ST1的INTM位置1，且中断屏蔽存放器IMR相应位置1C、需要把状态存放器ST1的INTM位置0，且中断屏蔽存放器IMR相应位置0D、需要把状态存放器ST1的INTM位置0，且中断屏蔽存放器IMR相应位置1二、填空题〔此题总分24分，每空1分〕1、C54x系列DSP处理器中，实现时钟频率倍频或分频的部件是___ _ ________。

DSP技术期末考试试题__________班姓名___________ 学号_______________（请考生注意：本试卷共 5 页，8道大题）TMS320C54X系列，所有答案均以54系列为主，特此声明）一、单项选择题：(每小题2分，总计20分)1、以下各项哪项不属于DSP芯片的主要特点答：（B ）（A）哈佛结构（B）事务型处理器（C）指令系统的流水线操作（D）多总线结构2、哈佛结构与冯.诺依曼结构的区别在于答：（A ）（A）不止一条数据总线（B）多个存储器（C）允许流水线操作（D）专用的硬件乘法器3、TMS320C54x的中央处理器由以下哪项组成答：（A ）（A）运算部件和控制部件（B）算术逻辑单元和累加器（C）累加器和乘法器（D）ST1和STO4、以下各项哪项不属于选择DSP 芯片时考虑的因素答：（D ）（A）运算速度（B）精度和动态范围（C）价格（D）外观5、C54x通过3个状态位，可以很方便地“使能”和“禁止”片内存储器在程序和数据空间中的映射。

如果使片内ROM可以映射到数据空间，则应选择以下哪个作为设定答：（D ）（A）MP/MC=1 （B） OVLY=1 （C） DROM=0 （D） DROM=16、若使CPL=1,DP=1,SP=0100H,执行直接寻址语句：ADD 30H,A 后，则得到16位的数据存储器实际地址为：答：（ B ）（A）00B0H（B）0130H（C）0031H（D）0030H7、双数据存储器操作数间接寻址所用辅助寄存器只能是以下哪项答：（C ）（A）AR0 AR1 AR2 AR3 （B）AR1 AR2 AR3 AR4（C）AR2 AR3 AR4 AR5 （D）AR0 AR1 AR6 AR78、以下段定义伪指令中哪个属于未初始化段：答：（C ）（A）.text （B）.data（C）.usect（D）.sect9、DSP中C语言设计具有兼容性和可移植的优点, C代码的程序入口地址符号为答：（A ）（Ａ）_c_int00 （B）start（C）reset （D）_c_int10、在CCS中编译C程序时，必须将运行时间支持库文件添加到工程中，该文件名为：答：（B ）（Ａ）rts.src （Ｂ）rts.lib（Ｃ）rtdx.lib （D）rtdx.h二、填空题：(总计15分) 1．DSP应用系统的设计流程包括4个步骤：算法模拟阶段、____器件选型_______、_____ 软硬件设计____、____调试________.2．TI的三大主力DSP产品系列为： TMS320C2000 、 TMS320C5000 、 TMS320C6000。

dsp技术及应用试题及答案（一）dsp技术及应用试题及答案【一】 1.1 DSP的概念是什么?本书说指的DSP是什么?答：DSP有两个概念。

一是数字信号处理(Digital Signal Processing)，指以数字形式对信号进行采集、变换、滤波、估值、增强、压缩、识别等处理;二是数字信号处理器(Digital Signal Processor)，指是一种特别适合于进行数字信号处理运算的微处理器，其主要应用是实时快速地实现各种数字信号处理算法。

本书中的DSP主要指后者，讲述数字信号处理器的应用。

1.2 什么是哈佛结构和冯•诺伊曼结构?它们有什么区别?答：(1) 冯·诺伊曼(Von Neuman)结构该结构采用单存储空间，即程序指令和数据共用一个存储空间，使用单一的地址和数据总线，取指令和取操作数都是通过一条总线分时进行。

当进行高速运算时，不但不能同时进行取指令和取操作数，而且还会造成数据传输通道的瓶颈现象，其工作速度较慢。

(2)哈佛(Harvard)结构该结构采用双存储空间，程序存储器和数据存储器分开，有各自独立的程序总线和数据总线，可独立编址和独立访问，可对程序和数据进行独立传输，使取指令操作、指令执行操作、数据吞吐并行完成，大大地提高了数据处理能力和指令的执行速度，非常适合于实时的数字信号处理。

1.3 已知一个16进制数3000H，若该数分别用Q0、Q5、Q15表示，试计算该数的大小。

答：3000H=12288。

若用Q0表示，则该数就是12288;若用Q5表示，则该数就是12288*2-5=384;若用Q15表示，则该数就是12288*2-15=0.3751.4 若某一个变量用Q10表示，试计算该变量所能表示的数值范围和精度。

答：Q10能表示的数值范围是-32～31.9990234，其精度为2-101.5 若x=0.4567，试分别用Q15、Q14、Q5将该数转换为定点数。

答：Q15：x*215=int(0.4567*32768)=14965;Q14：x*214=int(0.4567*16384)=7482;Q5：x*25=int(0.4567*32)=14。
