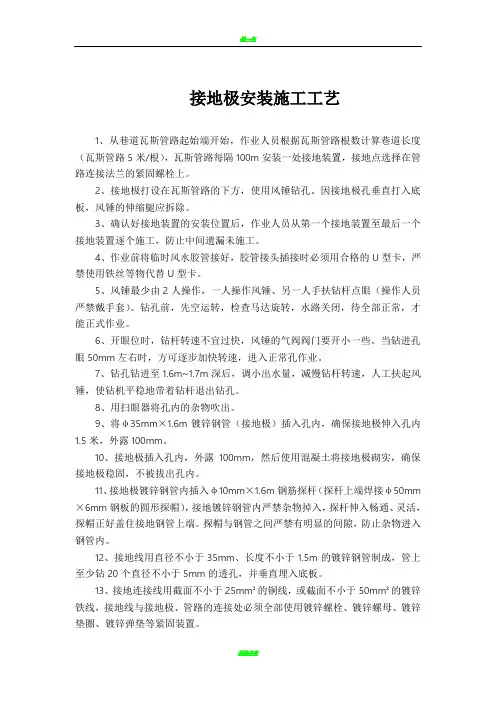

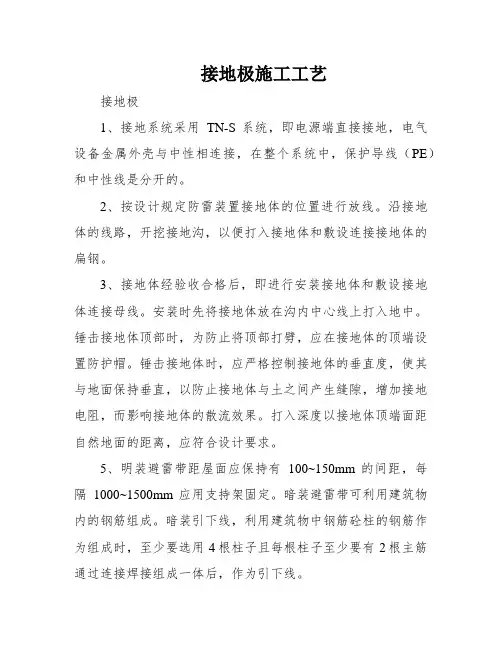

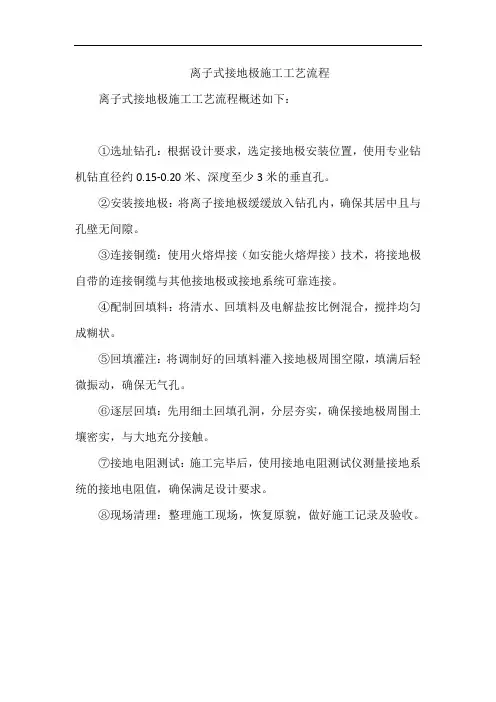

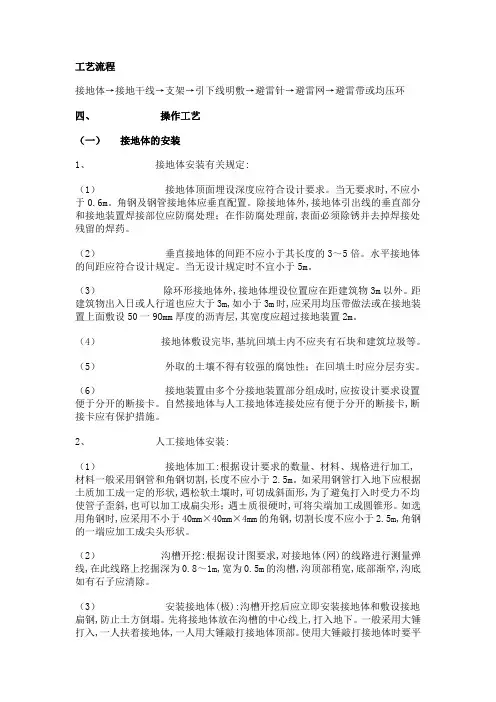

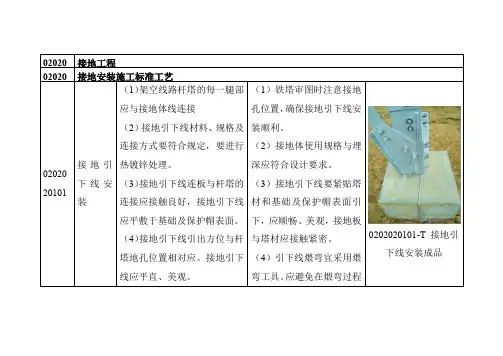

接地极安装施工工艺

1、从巷道瓦斯管路起始端开始,作业人员根据瓦斯管路根数计算巷道长度(瓦斯管路5米/根),瓦斯管路每隔100m安装一处接地装置,接地点选择在管路连接法兰的紧固螺栓上。

2、接地极打设在瓦斯管路的下方,使用风锤钻孔。因接地极孔垂直打入底板,风锤的伸缩腿应拆除。

3、确认好接地装置的安装位置后,作业人员从第一个接地装置至最后一个接地装置逐个施工,防止中间遗漏未施工。

4、作业前将临时风水胶管接好,胶管接头插接时必须用合格的U型卡,严禁使用铁丝等物代替U型卡。

5、风锤最少由2人操作,一人操作风锤、另一人手扶钻杆点眼(操作人员严禁戴手套)。钻孔前,先空运转,检查马达旋转,水路关闭,待全部正常,才能正式作业。

6、开眼位时,钻杆转速不宜过快,风锤的气阀阀门要开小一些。当钻进孔眼50mm左右时,方可逐步加快转速,进入正常孔作业。

7、钻孔钻进至1.6m~1.7m深后,调小出水量,减慢钻杆转速,人工扶起风锤,使钻机平稳地带着钻杆退出钻孔。

8、用扫眼器将孔内的杂物吹出。

9、将φ35mm×1.6m镀锌钢管(接地极)插入孔内,确保接地极伸入孔内1.5米,外露100mm。

10、接地极插入孔内,外露100mm,然后使用混凝土将接地极砌实,确保接地极稳固,不被拔出孔内。

11、接地极镀锌钢管内插入φ10mm×1.6m钢筋探杆(探杆上端焊接φ50mm ×6mm钢板的圆形探帽),接地镀锌钢管内严禁杂物掉入,探杆伸入畅通、灵活,

探帽正好盖住接地钢管上端。探帽与钢管之间严禁有明显的间隙,防止杂物进入钢管内。

12、接地线用直径不小于35mm、长度不小于1.5m的镀锌钢管制成,管上至少钻20个直径不小于5mm的透孔,并垂直埋入底板。

13、接地连接线用截面不小于25mm²的铜线,或截面不小于50mm²的镀锌铁线,接地线与接地极、管路的连接处必须全部使用镀锌螺栓、镀锌螺母、镀锌垫圈、镀锌弹垫等紧固装置。

14、安装接地线时,作业人员用梯子搭在瓦斯管路上,2人扶梯,1人登梯将接地线连接在管路法兰螺栓上。接地线沿巷帮绑扎固定,必须横平竖直,拉直挂稳。接地线严禁缠绕在电气设备以及电气设备的接地装置上。
