项目管理部编审施工现场临建设施标准化图集二○一五年六月施工现场临建设施标准化图集编制说明随着公司的持续发展和项目管理标准化的不断深入，为进一步提升施工现场标准化管理水平，公司项目管理部对2011年《施工现场管理标准图集（安全及临时设施）》的施工现场临时设施管理标准进行了修编，形成《施工现场临建设施标准化图集》（以下简称《图集》），单独装订成册，以指导项目临建设施标准化的实施。
1、修编原则依据国家相关法律法规、标准规范，在原《施工现场管理标准图集（安全及临时设施）》基础上，更新了管理要求，提高了管理标准，突出通俗易懂、方便实用的特点。
2、编制依据《中华人民共和国安全生产法》《绿色施工导则》《施工现场临时建筑物技术规范》《建筑施工现场环境与卫生标准》中国建筑股份有限公司《项目管理手册》施工现场临建设施标准化图集《中建安装企业形象项目视觉识别规范》3、主要内容全篇共分七章，包括临建设施的选型、布置、配置标准及施工现场管理要求等内容，适当增加了安全管理、环境保护、节能减排等相关要求。
4、适用范围本手册适用于公司施工生产所涉及的各类工业、民用安装项目及房屋建筑项目等。
《图集》中的图片来源于总公司的管理交流资料，公司内部和外部项目的实景照片。
在此，对积极参与《图集》修编，提供相关照片和资料的广大项目管理者表示衷心地感谢。
《图集》的修编、发布是公司深入推进项目管理标准化的一项重要举措。
望各单位、项目部在实施执行过程中，认真总结，及时反馈，不断完善《图集》内容，共同提高企业的标准化管理水平。
项目管理部 2015年6月施工现场临建设施标准化图集目录第一章通用标准 (1)第二章现场办公用房 (9)第三章现场生活设施 (13)第四章现场生产设施 (21)第五章现场临时给排水 (34)第六章临时道路和场坪 (35)第七章办公营具、器材配备 (41)施工现场临建设施标准化图集第一章通用标准1、临建设施标准化主要体现在（集装）箱式活动房、装配式室外硬化路面、装配式大门和围挡、仓库、预制加工场地等办公、生活、生产设施的标准搭建和配置。
施工现场临建设施标准化图集2、办公及宿舍用房采用不燃型夹芯彩钢板（《建筑材料及制品燃烧性能分级》GB 8624—2012 中A级标准）。
3、根据现场条件，办公及宿舍用房可选用箱式组合房、集装箱式房；食堂、餐厅、浴室、工人厕所等生活设施可采用砖砌。
4、现场临建设施应统一规划、统一部署、统一实施。
临建设施搭建、配备必须有经审核、审批的临时设施方案，方案应包括临时办公、生活用房，生产、生活临时水电，现场生产设施搭建及总平面布置图，办公营具、器材配备等内容。
5、施工区域应与办公、生活区域划分清晰，施工现场以及场内预制加工场、仓库必须采取封闭围挡，办公区域与生活区域应分隔搭建。
6、根据项目所在地气候和自然资源条件，合理利用太阳能或其他可再生能源。
7、本图集所示办公、生活、生产用板房、设施，仅明确式样及形式。
施工现场所涉及的CI标准色（C100M30）、标准字、标准比例、CI物品摆放位置等8大项24小项内容严格按照公司《企业形象项目视觉识别规范》执行。
施工现场临建设施标准化图集办公区生活区施工现场临建设施标准化图集箱式组合房施工现场临建设施标准化图集箱式组合房施工现场临建设施标准化图集集装箱式房施工现场临建设施标准化图集第二章现场办公用房1、办公区域包括：办公室、会议室、农民工学校、管理人员厕所、盥洗室、停车场坪等设施。
2、现场办公室净高不低于2.5m，室内地面硬化后宜铺瓷砖或无污染地板革。
3、管理人员办公室搭建标准：项目经理室面积S≤20m2；其他管理人员（含业主、监理或设计人员）人均面积4～6m2。
4、会议室面积S=施工高峰平均与会人数×1.5m2/人(20 m2≤S≤100m2)，会议室宜设在临时建筑的底层。
5、办公区域可设置光荣榜、曝光台。
施工现场临建设施标准化图集项目部会议室施工现场临建设施标准化图集项目部办公室施工现场临建设施标准化图集光荣榜和曝光台施工现场临建设施标准化图集第三章现场生活设施1、管理人员生活区域与工人生活区域各自分开，分别包括宿舍、食堂、餐厅、浴室、厕所、盥洗间或盥洗台。
2、宿舍内应保证必要的生活空间，室内净高不得小于2.5m，通道宽度不小于0.9m，宿舍内的床铺不得超过2层，严禁使用通铺；宿舍应设置可开启式窗户，保证室内通风良好。
3、工人宿舍人均面积2.5～3.5m2，每间宿舍居住人数不得超过16人；管理人员宿舍人均面积5～7.5m2，每间宿舍居住人数不宜超过8人。
4、在用水、用电处的醒目位置粘贴节水、节能环保标语。
5、办公区、生活区的生活用水应采用节水器具；临时用电应采用节能型灯具、开关。
6、生活及施工区域可用彩钢板及型钢搭设自行车棚，车棚高度不宜超过2.5m，地面铺碎石或地面砖。
施工现场临建设施标准化图集工人宿舍施工现场临建设施标准化图集7、食堂与厕所、垃圾站等污染源的距离不宜小于15m，且不应设在污染源的下风侧。
食堂宜采用单层结构。
管理人员食堂餐厅人均面积1.5～2m2，工人食堂餐厅人均面积0.5～1m2。
施工现场临建设施标准化图集职工食堂施工现场临建设施标准化图集工人及管理人员盥洗间施工现场临建设施标准化图集8、管理人员浴室人均面积0.3～0.5m2，工人浴室人均面积0.2～0.4m2。
职工浴室施工现场临建设施标准化图集9、施工现场应设置封闭、水冲式厕所，蹲位之间设置隔墙（隔板），隔墙（隔板）高度不低于0.9m，蹲位间距不小于0.9m；管理人员厕所厕位设置应满足男厕每8人、女厕每5人设1个蹲位（或蹲便器），男厕所每8人设1个小便斗；工人厕所蹲位不得少于现场职工人数的5%，男厕每50人设1m长小便池；便池应采用面砖等材料饰面，饰面高度不宜低于1.5m。
厕所应有符合抗渗要求的带盖化粪池，厕所污水应经化粪池接入市政污水管网。
工人厕所施工现场临建设施标准化图集管理人员厕所施工区域建筑物内设置临时厕所施工现场临建设施标准化图集第四章现场生产设施1、仓库（1）小型仪器、料具库房可设置在办公区域，随办公用房一同搭建，也可在材料集中存放场地搭建专用库房（砖砌/夹芯彩钢板），库房面积见下表。
施工现场临建设施标准化图集仓库施工现场临建设施标准化图集仓库施工现场临建设施标准化图集仓库施工现场临建设施标准化图集（2）材料集中堆放场地应设置砖砌或彩钢板围挡，有防雨要求的设备、阀门、箱柜、大件仪器等需放置在有顶棚的场地内；洁净度要求较高的设备、材料等物资存放场地需进行地面硬化；普通钢材及其它材料存放场地夯实平整后铺碎石即可，周转料具单独设置摆放区域；设备、材料的分类、码放按物资管理规定执行。
周转料具码放施工现场临建设施标准化图集材料堆放施工现场临建设施标准化图集2、预制加工场地（1）建筑物内设置预制加工场地，应按施工队和专业划分，每块预制场地均应设置围挡，并注明施工队和专业。
（2）建筑物外设置预制加工场地，除设置围挡外，地面需做硬化处理或搭设预制加工平台，预制作业区域应采取搭设彩钢板顶棚的防雨措施，特殊材质的焊接、热处理作业应采用彩钢板或防雨帆布搭设密闭的作业空间，半成品应分类摆放整齐，并挂标识牌明示，半成品堆场应采取搭设顶棚和地面硬化等防二次污染措施。
（3）阀门试验场地应划分待检区、试验区、合格品区、不合格品区，阀门按区域分类摆放。
施工现场临建设施标准化图集阀门试验场地施工现场临建设施标准化图集3、现场工具房项目部应统一规划搭建、摆放现场工具房，宜采用集装箱并按CI要求统一颜色和标识，限制自制的钢板或铁皮工具房进场。
4、施工机械防护设施（1）现场电焊机应集中摆放，采用专用焊机房或有防雨、防物体打击功能的防护棚，电源线、焊把线、接地线应统一拉设；因施工需要单独使用的电焊机也应搭设防护罩。
（2）焊条烘干箱不得露天摆放，现场应设密闭的焊条烘干房（可与焊条二/三级库配套使用）。
焊条烘干房内必须配备除湿器、温度计、湿度计。
施工现场临建设施标准化图集焊条烘干房 温度、湿度计除湿器施工现场临建设施标准化图集（3）氧气、乙炔气瓶应分别摆放在防护棚/防护笼中，并分别设置满瓶区、空瓶区,上锁管理。
（4）风管生产线等通风施工机械及套丝机等小型给排水施工机具应在有防雨措施的预制场地内使用。
（5）抛丸机等成套除锈机械，采用型钢搭设符合安全操作要求彩钢板防护棚，并按机械设备使用要求进行基础和地面硬化处理。
喷砂地点应远离生活和施工密集区域，不得设在生活和施工区域的上风区。
（6）防腐涂层的集中涂刷场地应设有防雨、防风棚等防二次污染设施，不得设在生活区域的上风区。
施工现场临建设施标准化图集抛丸机防护棚施工现场临建设施标准化图集责任区域划分牌5、其它现场施工区域应划分属地管理责任区，设置责任区图牌。
施工现场临建设施标准化图集第五章现场临时给排水1、建筑物外的现场临时给水主管应埋地敷设，室外水表处设砖砌带盖水表井，生产与生活用水在引入管后分成各自独立的给水管网，并分别设置切断阀。
2、食堂排水宜与其它排水系统分开设置，并设隔油池；厕所必须设化粪池，污水经化粪池排入城市排水管网或指定排放点。
3、施工现场可建立雨水、基坑降水等收集、处理、循环利用系统。
冲洗现场机具、设备、车辆用水，应设立循环用水装置。
4、职工浴室宜采用太阳能热水器。
施工现场临建设施标准化图集第六章临时道路和场坪1、施工现场临时道路应进行硬化处理，按正式道路设计的路基铺设要求进行开挖、铺垫、碾压，面层铺道渣压实（或者直接按正式道路设计要求铺设）；道路两侧设置排水系统，保证排水通畅；道路应明显标志出边界线。
2、施工现场临时道路必须按正式道路设计要求设满足大型设备运输、消防车辆通行的转弯半径，道路区域内不得有阻碍通行的障碍物。
3、办公、生活等非承重区域尽可能减少混凝土硬化道路和场坪，可采用装配式室外硬化路面或场坪，包括：预制混凝土板块、路面砖、草坪砖等，从而减少建筑垃圾，提高路面、场坪的重复利用率。
施工现场临建设施标准化图集路面砖草坪砖施工现场临建设施标准化图集4、主要道路实行人车分流；路口、大门两侧设置减速带；设置限速限高标识；必要路段设置斑马线；阻碍视线的转角设置道路转角镜。
人车分流施工现场临建设施标准化图集限速标识施工现场临建设施标准化图集减速带 斑马线施工现场临建设施标准化图集限高标识转角镜施工现场临建设施标准化图集第七章办公营具、器材配备1、同一项目部办公桌椅的材质、规格和颜色不宜超过两种；同一办公室办公桌椅的材质、规格和颜色应统一，一般管理人员办公桌规格不宜超过1400×700mm，项目技术负责人以上主要管理人员办公桌规格不宜超过1600×800mm；项目部文件柜的材质、颜色应统一；办公室内墙上的同一高度按CI要求悬挂或张贴同一材质、同一尺寸、同一颜色的管理人员岗位职责和管理制度牌。

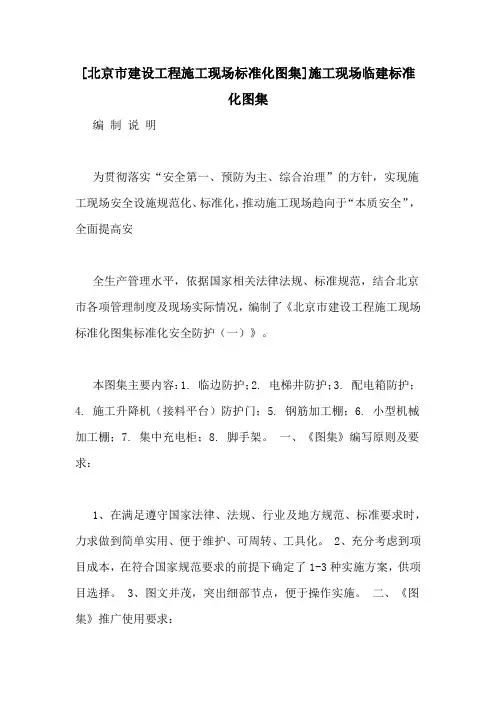

![[北京市建设工程施工现场标准化图集]施工现场临建标准化图集](https://img.taocdn.com/s1/m/ebf0ef4b90c69ec3d5bb759e.png)
