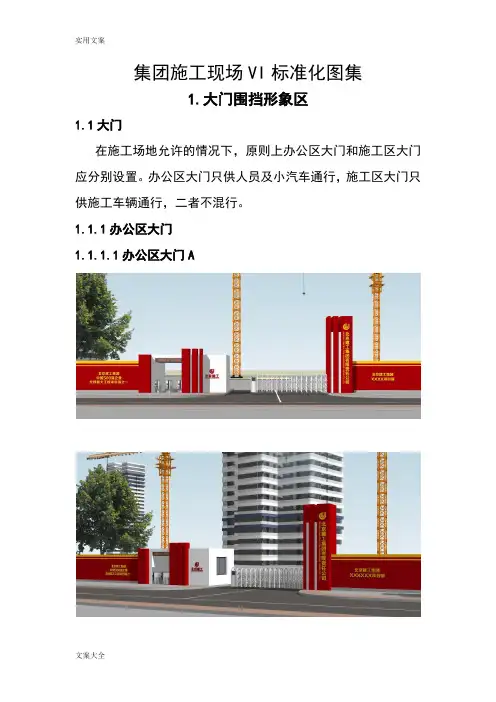

集团施工现场VI标准化图集1.大门围挡形象区1.1大门在施工场地允许的情况下，原则上办公区大门和施工区大门应分别设置。
办公区大门只供人员及小汽车通行，施工区大门只供施工车辆通行，二者不混行。
1.1.1办公区大门1.1.1.1办公区大门A适用范围：①国家、省（含自治区、直辖市）重点工程、政治工程；②集团重点工程；③集团一级项目（建筑面积15万平方米以上或合同额在5亿元以上的施工项目）、二级项目（建筑面积8万平方米以上15万平方米以下，群体工程和住宅小区10万平方米以上15万平方米以下，或合同额3亿元以上5亿元以下的施工项目），三级项目建筑面积4万平方米以上8万平方米以下，群体工程和住宅小区4万平方米以上10万平方米以下，或合同额1亿元以上3亿元以下的施工项目，分级规定详见《北京建工集团施工项目管理指导意见》；④集团区域市场形象工程、标杆工程；⑥位于大中型城市核心区域及繁华区域的工程。
说明：1、大门造型根据集团LOGO变形而来，主体为高矮不同的两组红色柱子，每组3根。
警卫室位于较矮的红色柱子一侧，整体为白色。
2、大门造型柱采用方钢骨架，2mm厚铁板与骨架焊接作为面层板，面层板上直接喷涂宫墙红油漆。
在闸机靠近围挡一侧，建设截面尺寸1m×1m高3.1m的门柱，工艺做法及颜色与大门造型柱相同。
大门警卫室为活动板房外包白色铝塑板。
3、闸机人行入口宽度和闸机数量根据场地实际进行设置。
4、大门较高的造型柱上贴挂集团标识中英文全称竖式组合，颜色为金色，材质为金属字。
警卫室贴挂集团中英文简称居中式组合，颜色为宫墙红色，材质为亚克力。
5、大门两侧围挡上分别贴挂宣传标语和项目部名称，其中宣传标语为固定内容：“北京建工集团，中国五百强企业，全球最大工程承包商之一”，分三行居中布局，字体为正大黑体，颜色为金色，材质为金属字，宣传标语和项目部名称两侧隔7块围挡喷绘第一个白色集团LOGO。
1.1.1.2办公区大门B适用范围：①集团四级项目（建筑面积1万平方米以上4万平方米以下或合同额0.5亿元以上1亿元以下的施工项目），五级项目（建筑面积1万平方米以下或合同额0.5亿元以下的施工项目），分级规定详见《北京建工集团施工项目管理指导意见》；②除办公区大门A类适用范围以外的其它项目。
说明：1、根据工程现场实际情况提供两种形式供选择：推拉式和平开式。
推拉式适用于场地狭窄，大门进深短，受场地制约因素较多，不便于设置悬挂平开式大门的施工现场；平开式适用于场地充裕，大门进深长，便于搭设的施工现场。
2、大门宽8m，为金属钢管焊制而成，2mm厚铁板与骨架焊接作为面层板，面层板上直接喷涂油漆。
大门主体颜色为白色，正面喷绘宫墙红色“北京建工”字样，字高550mm，具体数据详见图示。
3、大门门柱为钢结构外包2.5mm厚钢板，基础采用钢筋混凝土浇筑基础。
门柱基础深度与配筋均应符合本图集，如有变更需经过安全计算。
4、大门两侧围挡上分别贴挂宣传标语和项目部名称，其中宣传标语为固定内容：“北京建工集团，中国五百强企业，全球最大工程承包商之一”，分三行居中布局，字体为正大黑体，颜色为金色，材质为金属字。
宣传标语和项目部名称两侧隔7块围挡喷绘第一个白色集团LOGO。
▲推拉式▲平开式1.1.2施工区大门说明：1、在施工场地允许的情况下，原则上办公区大门和施工区大门应分别设置。
办公区大门只供人员及小汽车通行，施工区大门只供施工车辆通行，二者不混行。
2、为保证集团整体VI形象的统一，施工区大门除了大门两侧不贴挂金属字以外，在大门样式、工艺做法等方面与“办公区大门B”保持一致。
1.2围挡1.2.1制式围挡1、围挡面板统一采用1mm厚、1m宽钢板制作，高度为2.3m，颜色为宫墙红、琉璃黄，围挡面板上每隔6块围挡喷绘一个白色集团LOGO。
2、围挡挡水台采用砖砌，高200mm厚240mm，面层抹灰，不涂刷涂料。
2、围挡采用100mm×100mm×3mm立柱方管，60mm×40mm×3mm 横向方管结构，立柱间距小于等于3m。
3、围挡有斜支撑、直角支撑两种支撑形式，根据场地状况选择使用。
在施工现场非醒目位置和人流较小的位置选用斜支撑；在比较醒目或人流量较大的位置选用直角支撑，直角支撑上可摆放绿植盆花等，用以美化施工现场环境。
4、距离交通路口20m范围内设施施工围挡的，围挡1米高度以上部分应采用通透性围挡，不得影响交通路口行车视距。
▲大门两侧围挡喷涂LOGO示意1、紧邻大门的6片围挡为固定标语展示区，左侧居中放置“北京建工集团世界五百强企业全球最大工程承包商之一”金属字，右侧居中放置“北京建工集团 XXXX工程项目部”金属字。
2、再间隔6片围挡，喷涂集团白色LOGO，每个LOGO占位3片围挡。
▲背面斜支撑▲背面直角支撑1.2.1砌体围墙说明：1、砌体围墙采用页岩砖240mm×116mm×50mm砌筑，墙体厚240mm高度为2.5米，外饰面为涂料。
每隔5m砌筑壁柱，壁柱高度2.7米，截面尺寸1300mm×480。
墙体上喷绘集团logo2、单片砌体围墙长度大于30m时设置变形缝，变形缝做法见详图3、墙体正中均设构造柱，构造柱采用240mm×240mm钢筋混凝土浇筑，构造柱设置马牙搓，配筋要符合本标准化图集，如有变更需经过安全计算。
4、壁柱与墙体间设置拉结钢筋，拉结钢筋直径不小于6mm，间距不大于500mm，深入两侧墙内长度均不小于1000mm。
说明：1、现场图板为1700mmX950mm ，不锈钢材质。
2、图板样式为统一样式，内容根据有关规定填写。
说明：1、宣传主标牌应放置于除大门两侧以外的醒目位置。
2、宣传主标牌高4m，背板采用1mm厚高1.3m钢板，背板外包喷绘布，居中喷绘集团标识和“北京建工集团承建XXX工程”字样，单字高900mm。
3、宣传主标牌背面骨架采用100mm×100mm×3mm立柱方管，60mm×40mm×3mm横向方管结构，立柱间距小于等于3m。
2.现场办公区2.1办公区围墙说明：1、办公区围墙总高2 m，其中基座为页岩砖240mm×116mm×50mm砌筑，厚度240mm，高度400mm，外饰面为白灰色仿石砖镶贴2、基座上安装高1.4m黑色成品铁艺栏杆，栏杆造型要求简洁美观。
2.2暂设房2.2.1彩钢暂设房2.2.1.1外观形态由于施工现场场地条件各不相同，特给出了两种主导的暂设房形式：“U”字型、“一”字型。
按照绿色节能要求，无论是“U”字型还是“一”字型，都应设置外走廊，既能起到隔热保温、节约开支的作用，又有利于提高办公居住舒适度。
▲“U”字型暂设房说明：1、在场地允许的条件下，尽量采用“U”字型暂设房。
2、暂设房房顶颜色为宫墙红，结构立柱为白色。
3、暂设房主标语为“北京建工——建德立业工于品质”，样式为统一模板。
4、暂设房两侧山墙放置巨幅集团LOGO，样式如图所示。
5、门厅入口处为黑色大理石两级台阶，门厅外凸部分为不锈钢骨架、玻璃门，门上贴半透明LOGO防撞条。
门厅背景墙为木挂板加不锈钢装饰条，居中放置拉丝不锈钢材质集团中英文简称居中式LOGO。
6、各项目部可根据实际情况划分暂设房内部功能区域。
▲“一”字型暂设房说明：1、暂设房房顶颜色为宫墙红，结构立柱为白色。
2、暂设房主标语为“北京建工——建德立业工于品质”，样式为统一模板。
3、暂设房两侧山墙放置巨幅集团LOGO，样式如图所示。
4、门厅入口处为黑色大理石两级台阶，门厅外凸部分为不锈钢骨架、玻璃门，门上贴半透明LOGO防撞条。
门厅背景墙为木挂板加不锈钢装饰条，居中放置拉丝不锈钢材质集团中英文简称居中式LOGO。
5、各项目部可根据实际情况划分暂设房内部功能区域。
2.2.1.2大会议室布局及装修效果大会议室对于树立展示集团现代企业形象发挥着重要作用，是集团实现“施工现场企业形象领先”的重点。
根据各工程项目实际情况不同，特给出2种方案供选择。
▲大会议室A说明：1、墙面采用暖黄色木挂板，天花板为阶梯式吊顶，主位背后悬挂拉丝不锈钢LOGO（集团中英文全称横式组合），和LED电子显示屏。
2、会议室短边一侧为荣誉墙，另一侧为投影幕布，有条件的会议室可以放置高精度电子显示屏，整体桌椅颜色追求简洁现代风格。
3、荣誉墙为多宝格样式，规格大小为整面墙，设置灯光，一部分格子里为全集团统一规定的放置内容，其它格子可根据项目实际情况灵活机动进行放置。
4、主位对面墙上放置集团企业文化、项目组织机构图等2块图板，图板为统一样式，其它内容以电子版形式在电视上滚动播放。
▲大会议室B说明：1、墙面为四白落地，天花板为阶梯式吊顶，主位背后悬挂LED电子显示屏、项目部可根据实际需要在电子显示屏下方悬挂工程效果图、施工进度图等。
2、会议室短边一侧为集团LOGO墙，悬挂集团中英文简称居中式组合。
另一侧为投影幕布，整体桌椅颜色追求简洁现代风格。
3、主位对面墙上放置集团企业文化、项目组织机构图等2块图板，图板为统一样式，其它内容以电子版形式在电视上滚动播放。
2.2.1.3贵宾室布局及装修效果说明：1、墙面采用暖黄色木挂板，天花板为阶梯式吊顶。
2、主位背后悬挂拉丝不锈钢LOGO（集团中英文简称居中式组合）。
3、主位两侧墙上悬挂五代党和国家领导人视察集团照片。
2.2.1.4办公室布局及装修效果▲四人间办公室▲八人间办公室▲十三人间办公室2.2.2箱式暂设房2.2.2.1外观形态说明：1、箱式暂设房房顶需设置集团标语，材质为钢架喷绘布，样式为统一模板。
2、单层箱式暂设房标语高度为600mm，双层及以上箱式暂设房标语高度为800mm。
2.2.2.2大会议室布局及装修效果具体样式及标准参照彩钢暂设房2.2.2.3贵宾室布局及装修效果具体样式及标准参照彩钢暂设房2.2.2.4办公室布局及装修效果具体样式及标准参照彩钢暂设房2.3旗台旗帜2.3.1旗台说明：1、旗杆高度为9米（国旗）、8.2米（两侧司旗）。
2、旗台基座为4米X1.5米，表面为黑色石材饰面，前坡面为集团企业愿景“北京建工——时代建工品牌建工”，字体为粗黑体，颜色为金色，材质为金属字。
3、具体尺寸数据详见图示。
2.3.2旗帜2.3.2.1司旗说明：1、旗杆所用司旗为3号旗（1.92米X1.28米）2.3.2.2桌旗说明：1、桌旗规格为0.21米X0.14米。
2、桌旗为丝网印刷，旗座为不锈钢。
2.3.2.3刀旗说明：1、刀旗规格为1.2米X0.7米。
2、颜色搭配及内容如图所示。
2.4五板两图说明：1、现场图板为2100mmX2000mm，不锈钢材质。
2、内板为KT板或广告喷绘布，统一样式。
3、图版题目字体为方正政大黑简体，字高100mm 2.5宣传栏说明：1、现场图板规格为2100mmX2000mm，不锈钢材质。
