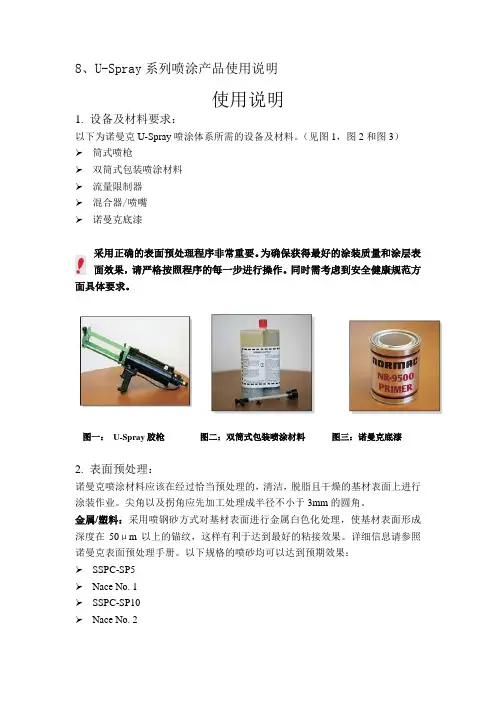

8、U-Spray系列喷涂产品使用说明
使用说明
1. 设备及材料要求：
以下为诺曼克U-Spray喷涂体系所需的设备及材料。（见图1，图2和图3）
筒式喷枪
双筒式包装喷涂材料
流量限制器
混合器/喷嘴
诺曼克底漆
采用正确的表面预处理程序非常重要。为确保获得最好的涂装质量和涂层表
面效果，请严格按照程序的每一步进行操作。同时需考虑到安全健康规范方面具体要求。
图一：U-Spray胶枪图二：双筒式包装喷涂材料图三：诺曼克底漆
2. 表面预处理：
诺曼克喷涂材料应该在经过恰当预处理的，清洁，脱脂且干燥的基材表面上进行涂装作业。尖角以及拐角应先加工处理成半径不小于3mm的圆角。
金属/塑料：采用喷钢砂方式对基材表面进行金属白色化处理，使基材表面形成深度在50μm以上的锚纹，这样有利于达到最好的粘接效果。详细信息请参照诺曼克表面预处理手册。以下规格的喷砂均可以达到预期效果：
SSPC-SP5
Nace No. 1
SSPC-SP10
Nace No. 2
喷砂的媒介应该为形状不规则且具有棱角的材料如如渣绒，钢砂等。这种喷砂媒介应该能够在基材表面处理出70到100μm厚的锚纹。
对于非关键部件，可以使用数控机床清洗方式对基材表面进行预处理，如研磨和砂磨等均可以接受。
对于暴露在潮湿环境或表面沾有油、盐及其他化学物质的基材表面应该按照以下预处理步骤以达到最好的粘接效果：
喷砂处理（初步净化）
蒸气清洁（中和氯化氢）
火焰处理（干燥处理）
喷砂（表面粗燥化）
真空清洗（去除灰尘）
脱脂（实现最终净化）
铸钢件，不锈钢铸件，铸铁件及灰口铸铁件等基材：这些基材具有多孔性，表面很容易吸附油脂以及其他一些脏污。通过对这类基材的加热使油脂和脏污转移到基材表面，然后再用溶剂清洗去除掉这些油脂和脏污。此步骤处理完后请立即按照上面的步骤进行喷砂处理。如果金属表面出现一些暗淡的区域，这就说明在这些区域仍然存在油脂或脏污。此时需要再对基材进行加热然后清洗，喷砂，直到被预处理的基材表面呈现出一致的颜色。
合成橡胶/聚氨酯类基材：这类基材表面需要先进行粗化，建议使用低速（转速低于2000RPM）砂磨机，砂磨材料可以使用粒子精度为16,36,26,或50的氧化铝砂纸。砂磨机的转速过快可能会导致基材表面过热进而影响到粘接效果。
同样可以使用其他一些方法对此类基材表面进行粗化处理，如将硬毛刷安装到电钻、砂磨盘以及上对其它一些在橡胶轮胎行业用于修理轮胎的钻床配件上对基材表面进行打磨。
现行混凝土材质：先去除基材表面涂料等残余，然后用油质黏结剂去除残渣、油脂等，接着用水或者清洁剂的蒸汽清洗基材表面；之后采用机械方式粗化表面；最后用水冲洗基质表面来去除清洁剂残余。让混凝土结构表面有足够时间干燥，进行喷涂作业前水分残余需低于3%。
新型混凝土材质：至少允许涂层有28天的时间进行固化。需要对表面进行湿度测量以确保基材表面的残余水分低于3%。去除表面松弛的颗粒和混凝土泥浆。然后用机械方式粗化基材表面并进行除尘操作。在此种混凝土结构及才上U-Spray涂层的厚度应不低于1.5mm.
3. 清洗/脱脂
必要时可以使用诺曼克NR-MC或NR-TR溶剂型脱脂剂对基材表面进行脱脂和清洁操作。也可以使用其它非油性脱脂剂如二氯乙烯，三氯乙烯，丁酮以及丙酮。喷涂前需确保基材表面完全干化。
最好的清洁方式是采用真空清扫或粉刷对基材表面进行预处理。禁止使用非真空的方式进行清扫因为这样只会使表面的粉尘和脏污变的更多。
4. 底漆
硬质表面：对于在金属、不锈钢、铝制品、GRP（玻璃钢）、聚酯薄膜、环氧树脂、混凝土以及木制等基材上的喷涂可以使用NR-9500做底漆。喷涂前请将底漆充分摇晃均匀。严格按照材料制造商说明进行NR-9500的配比（详见NR-9500数据表）。NR-9500可以采用喷涂法、刷漆法、浸漆法等涂装方式在预处理过的基材表面涂装25-50μm厚的涂层。刷除所有的流平，滴溜以及残留物质。典型喷涂面积为60-70克/m2。
在进行U-Spray喷涂前，允许底漆在21℃的温度条件下有1-12个小时的固化
时间。
底漆的喷涂需要采用低气压喷枪（重力型喷枪，吸嘴口径大约为3mm，气压大约为138MPa）.喷涂需要选择一种风度大小恰好合适的风扇。否则涂层表面会形成粉状层，此粉状层一般比较难去除，因为其只能在底漆涂层干燥后进行下道涂装操作前才能用丁酮溶剂来擦除。
禁止在NR-9500涂层上再次喷涂NR-9500。如果涂层放置时间超过21℃温度条件下要求的12个小时，请使用丁酮溶剂来恢复涂层的活性。清洗后请立即进行U-Spray喷涂操作。也可以在喷涂前重新进行喷砂，清洗，再次喷涂底漆这个程序来解决放置时间过长的问题。
软质表面：对于弹性材料，在进行U-Spray进行涂装前需要进行特殊专业化的考量。进行此类材料涂装前请联系诺曼克公司以便获得技术支持。
具有极性的塑胶材料：PE、PP、POM和相关塑胶材料在喷涂底漆前需要先进行热冲击处理。建议进行此类基材涂装前请联系诺曼克公司以便获得技术支持。
5. 筒式喷枪
安全提示：诺曼克U-Spray喷涂产品均在高压条件下存储。使用时请佩戴合
适的眼，手及皮肤防护装备。相见材料安全数据表。
首先，在不安装材料筒的条件下检查喷枪的所有功能。利用可以快速连接的耦合器将喷枪与压缩空气连接。建议使用的空气压力为6Bar。操作前应先确保压缩
空气中不含有水和油类物质。
触发器：（在流量调节器打开状态下）用于开启枪内喷涂材料的供应。在筒内喷涂材料被耗前，喷枪压料柱塞会和喷涂材料一直保持平行流动。（图4）
反转按钮：如果同时按下”反转按钮”和”触发器“了两个按钮，喷枪压料柱塞将改为向原来移动方向相反的方向移动。这时可以将用尽的喷涂材料筒取下。请勿用手直接扳动喷枪压料柱塞（见图5）。
图4 触发器图5：反转按钮图6：流量控制器
喷涂材料流量调节器：循环流量调节器的指针在喷枪的尾部（将图6），用于控制筒内涂料流出的速度。顺时针方向转调节器增大流量速度，反时针方向降低流速。初次使用诺曼克U-Spray的人员在开始时应选择较慢的流速。喷涂材料流量调节器对于流量的调节存在一定的滞后时间。
供气调节器：作业员可以通过调整供气调节器来控制输送到U-Spray喷涂系统顶端的空气量。这些空气用来雾化和喷射U-Spray喷涂材料。通过对供气调节器的设置来控制喷涂模式以及雾化粒子的大小。喷涂需要使用的喷涂模式决定供气调节器的设定。大多数情况下供气调节器转动约一周就可以达到理想的效果。调节器允许的空气量越高，雾化的粒子就越精细。太高的空气压强以及过细的雾化粒子会导致过喷以及材料浪费等问题。建议将空气量调节到一个较好的平衡水平，这样不仅可以确保较好的供气模式和散热效果，而且可以最小化材料的浪费。关闭供气调节器时，其分配器还可以被用来做浇铸成型和注射成型。（见右图）
图7：空气控制器
6. 喷涂材料筒
根据喷涂基材的不同，诺曼克U-Spray喷涂材料可以在室温下或者在加热的情况进行喷涂作业。大体而言，LVHS系列涂装产品需要先进行加热以降低其粘度，这样才能获得平滑的涂层。而对于GL和聚脲喷涂产品则在只需在室温下进行喷涂操作即可，因为它们的初始粘度较低。LVHS系列材料的加热根据微波炉耗电瓦数的不同加热时间在1.5至3分钟之间。最好使用旋转可调式微波炉对油漆进行加热，因为它有利于使涂料获得均一的温度。当然也可以使用不旋转式微波炉，在加热过程中需要对喷涂材料筒进行旋转。对于油漆已经被使用了一部分的，喷涂材料筒应该适当减少加热时间以防止油漆过热。同样，您也可以使用温度控制在50℃到60℃之间。
谨防皮肤烧伤！！
请勿将U-Spray筒装喷涂材料过度加热。过热可能会导致塑胶桶融化并喷射出极度高温材料。对于过度加热后的喷涂材料筒，请给予足够的冷却时间以后再进行下一步的操作处理。
较大的喷涂材料筒内会存在一个可视的空气泡。通过此空气泡的流速来确定黏糊状的涂料是否完全液化。在反复倒转喷涂材料筒的过程中观察空气泡是否能正常无阻碍的向上移动。
为确保加热后涂料得到均匀分散，请反复翻转喷涂材料筒十次左右并检查材料流动状况。拉开筒上的橘色运输保护盖，（图8）然后将筒上的两个半月形密封盖从喷涂材料筒上取下。(图9)
图8：橘色运输保护盖图9：半月形密封盖
此时筒应一直保持垂直状态以防涂料的两个部分混合到一起。
安装流量控制器，安装后需确保筒上的两个开口完全一致。（图10）将混合器/喷嘴安装到筒上，用钳子和镊子缓慢的拧紧盖形螺母（图11）。如果盖行螺母没有完全拧紧，在螺纹处就有可能出现泄漏现象，泄漏的涂料掉到涂层表面就会导致涂装缺陷的出现。如果盖型螺母拧的过紧，就有可能会由于扭力而损坏喷涂材
料筒（当然这种可能性不是很大）。
图10：流量控制器图11：盖形螺母
在拧盖行螺母的时候，需要留意材料不会流到混合器/喷嘴内。材料中的任何一种成分如果在此时进入到混合器/喷嘴中都会迅速反应并固化，进而导致喷嘴阻塞。
7. 涂装作业
喷涂设备安装：完全倒转喷枪压料柱塞。喷涂材料筒加热以后立即安装到喷枪上，较大的筒安装到较大的柱塞上，较小的安装到较小的柱塞上。安装时需要格外小心，这样才能确保筒上的柱塞滑动到喷枪的柱塞上（图12），同时可以避免将筒的柱塞压到筒内。将供气调节器连接头上（图13）的透明供气软管，连接到混合器/喷嘴顶端（图14，15）。慢慢的打开流量调节器和供气调节器的阀门。
图12：滑动图示图13：供气软管
图14：喷嘴图15：供气软管
气泡的清除：喷涂材料A、B两组分内的气体应该分开清除。由于喷涂材料筒的特殊结构，如果这两组分涂料内的气体不分开清除，那么空气清除动作完成以后，其中的一个筒或者两个筒内仍然有存在空气的可能性。如果气体未完全清除，这些气体就会将部分涂料送至混合器处，进而喷涂作业中会喷涂出一些正常比率以外的一些额外涂料。如果存在这种情况请不要将喷枪对准待涂装的基材表面，也请勿向上竖直持枪按触发器（图16）。应该持枪略指斜上方，将涂料A或B组份倾斜至喷枪的下方并进行喷射，这样才能使气泡完全射出（图17）。同样方法将材料的另一部分倾斜至喷枪下方并进行喷射以去除另一部分材料中可能存在的气泡（图18）。将全部多余气体出去以后，请检查并确保在喷枪混合气顶端充满了喷涂材料，不再存在任何气体。筒内以及混合器顶端的气体未清除干净会导致喷涂时出现过比率混合现象。
检查透明的混合器确定涂料的两个部分（无色部分和有色部分）可以均匀的流动，如均匀流动则说明混合后的涂料达到了均一混合的效果。
图16：请勿竖直放置图17：空气清除方式图18：空气清除方式
喷涂参数调整：通过调整空气调节器和喷涂材料流量调节器来获得需要的喷涂参数以及涂层表面效果。一旦上述调节后的参数达到了您满意的效果，继续按着触发器并立即向所要喷的基材表面进行喷涂作业。
涂装作业：涂装过程中最重要的一点就是在整个过程中不能出现中途间断的现象，即在喷涂结束或者材料筒内的涂料被用完前不能放开触发器。喷涂完成后的操作请参照本说明中“工作结束”中的解释。一旦在作业中间出现中断，需要立即放弃正在作业的涂层而重新进行喷涂作业。
喷涂作业前应先使用喷枪进行试喷，直到喷枪喷射出的蒸汽变得稳定并且确信不会再出现问题之后才能在最终需要喷涂的基材表面进行作业。任何喷涂材料如果在使用过程中经常中断都会导致堵塞喷涂管道等问题，这些问题会进一步导致喷涂失败以及涂层起泡等现象的出现。如果喷涂过程中中断时间超过一分钟，喷涂材料就会在混合器/喷嘴处发生反应，这时需要更换混合器和流量控制器。
涂装结束：在筒内材料快要用尽时放开触发器并关闭供气调节器。请勿将筒内所有材料用完，一般需在筒内留有3mm左右深的材料，否则可能会导致材料配比失败，进而导致喷涂失败。
8. 喷涂技巧
在未达到要求的涂层厚度以前，需要一道涂层紧接着一道涂层的进行喷涂作业。垂直表面上喷涂的每道/每层涂层的厚度应确保在0.3mm左右，这样的厚度能够防止出现流平及涂料松弛物。喷涂材料会在一分钟内发生反应，超过这个时间材料就不会再流动，这时就可以进行后面涂层的喷涂作业。为确保涂料充足均匀的喷涂在基材表面上，喷涂中请特别留意拐角和角落区域。在不同涂层之间的等待时间不能超过15分钟。参照本说明第10部分关于“超时间喷涂”的说明。
