DIY小型数控电脑雕刻机制作全过程1

木工数控雕刻机教程1首先排好版面，包括设置文字高度、大小、字距、行距等参数。

同样内容的最好批量复制好。

2然后设置走刀路径2D,3D,割，选刀时根据字体的大小，线粗细程度来选择合适的刀具，走完路径后看一下字有没有没走刀的地方，有的话证明刀具设置大了或修一下文字。

不同深度的文字要走不同深度的路径，一般雕刻为2D选平底尖刀，切割为割选直刀。

3存储雕刻路径，不同深度的内容存储不同的文件，例如一个版面内既有雕刻又有切割，因为雕刻深度或所选用的刀具不同，必须存为两个路径文件。

存完雕刻路径时必须删掉雕刻路径在作切割路径并存储路径注意第一次安装完文泰需将此处的抬刀高度该为3mm。

4例如雕刻双色板，先把设计好的内容移到版面的左下角文泰雕刻的左下角为工作原点，选中要雕刻的内容设计走刀路径2D雕刻深度为0.1，刀具库选平底尖刀一般W1为3.15，角度15度，W2为选择刀尖的宽度雕刻方式为水平洗底，二次加工方式为勾边，刀具库选择和水平洗底同一把刀，勾边时顺时针转，保留尖角，确认即可。

在选中边框2D雕刻方式为勾边，二次加工方式去掉，雕刻深度为1.3，刀具选和雕刻时同一把刀，就是切边的路径。

确认后保存雕刻路径点击查找起个文件名即可，注意.nc不要去掉，抬刀高度一般3毫米。

5切割弗龙板：先将排好的文字镜像后移到版面的左下角，选2D雕刻深度为0，雕刻方式为勾边没有二次加工方式，刀具库选择直刀W1为3.175，高度H1超过材料厚度，勾边时逆时针转，保留尖角，确认后保存雕刻路径点击查找起个文件名即可，注意.nc不要去掉，抬刀高度一般为材料的厚度+5毫米。

6打开运动管理系统，在自动点击右键选折打开并装载打开在文泰中保存的要雕刻的路径，换上所选的刀具，在手动雕刻头移动到要雕刻的材料上定原点在工作坐标X、Y、Z上点击，切割时一般先把刀具移动到材料的前面把Z轴和台面刚接触到后把Z轴定0后，在抬起Z轴把刀具移动到材料的左下角把X,Y在定0即可。

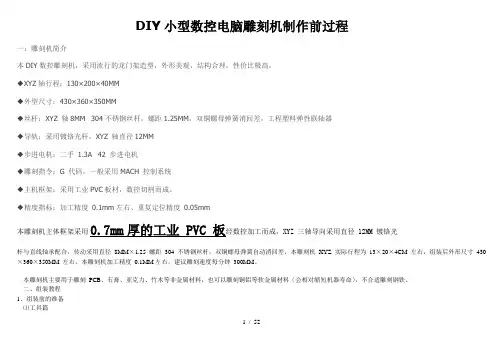

DIY小型数控电脑雕刻机制作前过程一：雕刻机简介本DIY数控雕刻机，采用流行的龙门架造型，外形美观，结构合理，性价比极高。

◆XYZ轴行程：130×200×40MM◆外型尺寸：430×360×350MM◆丝杆：XYZ 轴8MM 304不锈钢丝杆，螺距1.25MM，双铜螺母弹簧消回差，工程塑料弹性联轴器◆导轨：采用镀铬光杆，XYZ 轴直径12MM◆步进电机：二手 1.3A 42 步进电机◆雕刻指令：G 代码，一般采用MACH 控制系统◆主机框架：采用工业PVC板材，数控切割而成。

◆精度指标：加工精度0.1mm左右、重复定位精度0.05mm本雕刻机主体框架采用0.7mm厚的工业 PVC 板经数控加工而成，XYZ 三轴导向采用直径 12MM 镀铬光杆与直线轴承配合，传动采用直径8MM×1.25螺距304 不锈钢丝杆，双铜螺母弹簧自动消回差，本雕刻机XYZ 实际行程为13×20×4CM 左右，组装后外形尺寸430×360×350MM 左右。

本雕刻机加工精度0.1MM左右，建议雕刻速度每分钟300MM。

本雕刻机主要用于雕刻PCB、石膏、亚克力、竹木等非金属材料，也可以雕刻铜铝等软金属材料（会相对缩短机器寿命），不合适雕刻钢铁。

二、组装教程1、组装前的准备⑴工具篇1 / 52要成功组装好一台雕刻机，以下工具是必备的。

A、数字万用表数字万用表在以下工序中需要用到，一是测量步进电机的引线电阻大小来区分组别，二是调整驱动板的工作电流，三是测量开关电源的极性与电压，当然还有其它许多用处。

B、螺丝刀与内六角扳手本套件中的螺丝型号有4MM、6MM 标准内六角，4MM 联轴器无头内六角，十字自攻螺丝，您应该根据需要购买相应工具，我们建议您购买十字长柄与短柄螺丝刀各一个，公制1.5-6MM内六角扳手一套，4MM、6MM 外六角扳手各一个，尖嘴钳与老虎钳最好也配备一个。

DIY小型数控电脑雕刻机制作全过程随着科技的不断发展，DIY成为了越来越多人的兴趣爱好。

其中，制作小型数控电脑雕刻机的DIY项目备受欢迎。

今天，本文将介绍DIY小型数控电脑雕刻机的制作全过程，并分享一些制作经验与技巧。

一、DIY小型数控电脑雕刻机的材料和工具在开始DIY小型数控电脑雕刻机之前，我们需要准备以下材料和工具：1. 激光头/钻头/刻刀2. 电机3. 导轨4. 主控板5. 驱动板6. 程序控制器7. 电源8. 电线9. LED灯条10. 铝材、钢板等材料11. 螺丝、螺母、垫片等小件二、DIY小型数控电脑雕刻机的制作步骤1. 设计并切割零件首先，我们需要根据自己的需求和制作计划来设计并切割出需要的零件。

在设计时需要注意尺寸和间隙，避免后期安装时出现偏差问题。

切割过程中，我们可以使用激光切割机、水切割机、钢板剪切机等设备进行加工。

2. 组装机架在零件切割完成后，我们需要根据设计完成的图纸将零件组装成机架。

这一步需要注意紧固件的松紧程度，保证机架的结构牢固。

3. 安装导轨接着，我们需要将导轨安装在机架上。

导轨的安装需要保证平整度和水平度，避免影响后期的雕刻精度。

4. 安装电机安装电机时，需要确保它们放置的位置合适，尺寸准确。

电机的供电线需要与主控板连接，这样才能实现整个系统的电控。

5. 安装主控板和驱动板在主控板和驱动板的安装过程中，我们需要根据图纸来确定好它们的连接接口并将其连接好。

此外，还需要将电机线路、电源线等连接好。

6. 安装程序控制器和LED灯条程序控制器是整个系统的灵魂，它能够让我们实现各种数字和形状的雕刻。

LED灯条则用于提供照明，让我们更方便地观察雕刻的过程。

7. 进行调试在完成机器的组装后，我们需要进行调试，确认所有模块能够正常工作。

需要注意的是，调试时需要注意安全，避免出现损坏或者意外情况。

8. 开始使用最后，我们将能够在程序控制器上导入设计好的图纸，开始使用DIY小型数控电脑雕刻机进行雕刻了。

雕刻机DIY制作过程图解前言：小雕刻机做了几台了，积累了一点方法（机器要做好的方法）总是想写出来，但水平有限（CAD绘图不会，摄影器材也不好，钳工工艺不高，文字表达不强。

），但就是什么都会一点，别人没有时间写出来，我还是写写吧。

专业人士认为不正确的请指正，初学者如果看不懂，可能是我说不清楚了，请原谅。

雕刻机这玩意怎么这么多人热爱，就是他可以做许多事情（就是一个机器人），在工厂学校，商店，家庭都有用武之地，但要做一台好一点的机器初学者认为很难，一个是没有详细图纸，再就是没有机械加工条件，或者不懂电子，或者懂电子不懂机械，迟迟不敢动手，或者动手做出来的不如意。

下面就详细介绍做这台机器的方法。

机器做多大，当然就行程有个A4左右就可以了，做小了也要这么多部件，但做大了就不同，就要考虑强度了，轴要加粗，丝杆要加长了，电机要加大，资金当然就要多出了。

所以初做机器不要做大了。

先做小的小的做出来了做大的就容易了。

用什么材料？这个就与钱有很大的关系了。

用螺丝杆，塑料板，毛线针也可以做，用滚珠丝杆用直线方轨也是机器。

我们不做玩具，也不用最高级的材料，用中等材料做有用的机器。

用滚珠丝杆，这个比螺丝杆贵10几倍，比梯形丝杆贵2-3倍，但这个成品比你找人加工贵不了多少，但精度要高个档次。

光轴X 用20的，小了不行，方轨价格是他的几倍，没有这个经济条件先不要考虑。

机架全部是12毫米铁板加工，铁板重量就有30公斤，（我认为重就是好，滑块的间隙就消除了），平台也用铁板，想办法用自己的机器洗平。

铝型材做平台很好夹工件，但型材绝对不是平的。

做机器尽量买成品配件，如丝杆光轴轴承，链轴器，这些东西比你单独加工的可能还有价格低。

这样的机器机架造价就要1500左右，但这样的机器有强度有精度，适用。

当然改变材料就改了成本，换成螺丝杆就要少700多，做得好的螺丝杆配上消间隙的螺母也是入门者的选择，下面是我用木板做的模型（成本就更加低了），但用不了。

雕刻机制作过程作者注：我将以前发表过的几个有关机械和驱动电路的DIY帖子重新整理组合一下重新发表（并会适当增加电源和主轴的DIY内容），为的是方便初入雕刻机制作的网友能够方便的了解DIY雕刻机机械、电子制作过程，我觉得DIY是强调自己动手制作的能力和乐趣，能采用和利用现有材料和二手配件改造是不错的选择。

如果能给你带来帮助和乐趣，你别忘了要顶一下啊。

我很早就想做一台雕刻机，准备了一段时间，现在利用假期开工了，上几个图，希望前辈多加指导。

这是做机架的材料，现成的压制镀锌U型材，厚度3mm。

这是购买的2根二手滚珠丝杠1404长500mm/共260元4根全新直径20mm长530mm光轴配直线轴承6个/共320元、二手Z轴小滑台行程220mm宽50mm/130元，3只二手57步进电机4.7V1.8A/共60元。

这是临时选用的主轴，350W6mm修边机/125元这是自己做的尼龙联轴器，将步进电机和滑台连接起来。

这是自己做的3轴控制版，采用L297+L298,拆机件，并口控制，带3轴限位电路。

共花费不到50元。

续流二极管还没有焊，整板已经调试好，用Kcam4和Mach2试验通过。

这是控制板背面，用热转印法做的。

这是利用假期几天制作好的机架底盘540*540mm，底盘刚度很重要，所以采用两层，用螺栓连接，很稳固。

这是已经做好的机架整图，下一步加工丝杠轴承座并连接步进电机，安装Z轴，工作运动台等等。

这是我新买的C3车床和X2钻铣床，等雕刻机做完后在将X2改制成数控铣床。

用C3车车加工丝杠轴承座，第一次做，整整做了大半天，用铜棒材料做了4个。

不幸的是切割刀崩断了，后来只好用砂轮片切。

加工中X和Y轴用的两个联轴器两头内孔直径不同，买一个新的要很贵的，二手有没有合适的。

所以自己用尼龙做了两个，弹性槽是用锯条拉的，所以不是很整齐，但是使用是没有问今天将步进电机的支架作好，还是利用现有的机架剩余材料制作的，并将步进电机装到机架上，调整好步进电机与丝杠的同心度，明天开始安装Z轴滑台。

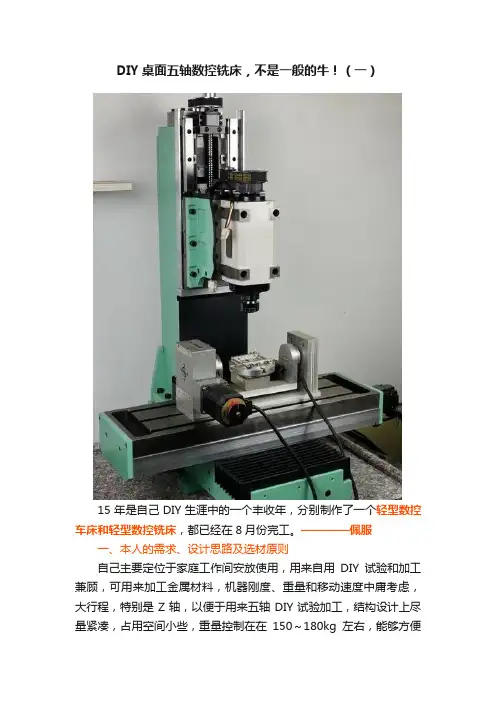

DIY桌面五轴数控铣床，不是一般的牛！（一）15年是自己DIY生涯中的一个丰收年，分别制作了一个轻型数控车床和轻型数控铣床，都已经在8月份完工。

————佩服一、本人的需求、设计思路及选材原则自己主要定位于家庭工作间安放使用，用来自用DIY试验和加工兼顾，可用来加工金属材料，机器刚度、重量和移动速度中庸考虑，大行程，特别是Z轴，以便于用来五轴DIY试验加工，结构设计上尽量紧凑，占用空间小些，重量控制在在150～180kg左右，能够方便拆卸分为三大件（立柱、底座和工作台，每件一人能够搬动，便于安装、调试和折腾），另外在满足自己的性能要求之外要美观养眼，毕竟是放在家里，不仅仅是一个机加工具，也是一个“家用电器”。

根据自己的需求选材，立柱，底座和工作台三大件尽量寻找合适的二手旧件，所需要的导轨安装面和其它相关安装面尽量有原始精度或者精磨加工处理过，这样会减少自己的后续加工量，这三大件决定了你DIY的基础机械性能、整体结构外形和尺寸；导轨之选用滚柱直线导轨，既可以满足高速工作，又可以保证一定的刚性；滚珠丝杆原本考虑2005规格，后来由于结构空间限制确定国产的1605双螺母丝杆，经过计算满足载荷要求；丝杆驱动选用伺服电机，是考虑到以后DIY试验的定位准确、高速运行和家用静音的需求，之所以选用三菱J3系列，因为性能优良，驱动器尺寸小，可以连体安装，HF-KP系列电机体积短小（小30%）；主轴选用神鹰方形五轴承高速轻载无动力主轴，安装方便，DIY实验和加工性能兼顾，主轴动力选用二手东元750W伺服，钕铁硼强磁伺服电机，性能好体积短小，噪音小性价比高，其它的主体结构件全部采用陈年的铸铁板材加工，经过几十的年自然时效，好加工，变形量小。

以上的选材是根据自己的需求、条件和可遇机会来选择的，只供参考，不具有指导意义。

特别是二手件的选择，要定位适宜，不能盲目，理性选择，寻找时机，量力而行，性能价格兼顾有之，另外也要考虑到以后的扩展余量。

自制CNC雕刻机详细过程国产数控pic的工作完全由数控雕刻机公司支付了什么，生产状况如何。

材料6 mm厚5052？我不知道该怎么办。

你想干嘛?在这种情况下，没有必要使用数控机床来切割孔。

人像1 ~ 2，剪下，沈，，，剪下照片3 ~ 5，数控？这个洞穴的情况如何？照片6，该部分的一部分，以及最终状态。

照片7及处理结束后的清理情况。

的测量结果最大在10毫米、6毫米、10毫米和0.04毫米范围内。

根据中华人民共和国外交部的报告，中华人民共和国外交部发布了关于决议执行情况的报告。

这篇文章是什么意思？这篇文章的意思是什么？这篇文章的意思是什么？这篇文章的意思是什么？这篇文章的意思是什么？这篇文章的意思是什么？这篇文章的意思是什么？这是我第一次能够做到这一点。

张照片1到4，部分的一部分的一部分的一部分的一部分的一部分的一部分的一部分的一部分的一部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分部分199ベ？它有建筑(洞穴)的什么部分？常温和常温有什么区别？我不确定我是否能做到这一点。

状况如何？你知道如何利用热量吗？根据中华人民共和国外交部的意见，中华人民共和国外交部和中华人民共和国外交部决定采取以下措施:？及其制造状态是世界上最好的选择。

应建立转盘制造和操作中心。

一项和照片材料，两项残疾人照片等。

根据中华人民共和国外交部、中华人民共和国外交部、中华人民共和国外交部、中华人民共和国外交部、中华人民共和国外交部的报告？及其生产状况怎么样？5052转盘的状况和不足之处是什么？这是我有生以来第一次见到女人。

サカ？本发明涉及转盘、小型转盘、大型转盘、小型转盘、大型转盘、小型转盘、小型转盘、小型转盘、小型转盘、小型转盘。

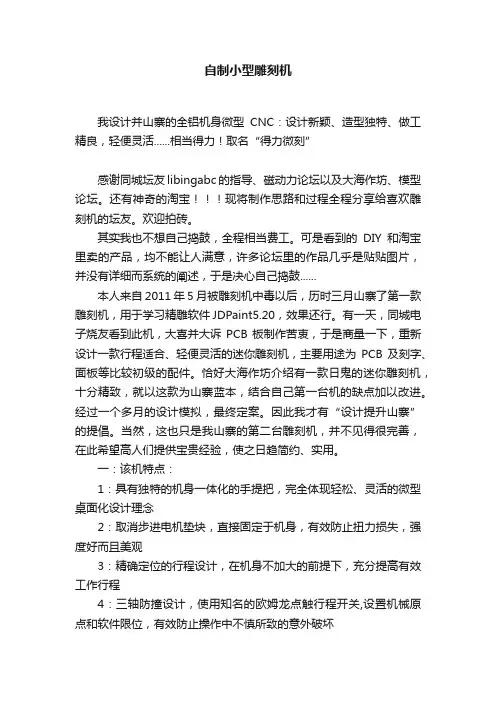

自制小型雕刻机我设计并山寨的全铝机身微型CNC：设计新颖、造型独特、做工精良，轻便灵活......相当得力！取名“得力微刻”感谢同城坛友libingabc的指导、磁动力论坛以及大海作坊、模型论坛。

还有神奇的淘宝现将制作思路和过程全程分享给喜欢雕刻机的坛友。

欢迎拍砖。

其实我也不想自己捣鼓，全程相当费工。

可是看到的DIY和淘宝里卖的产品，均不能让人满意，许多论坛里的作品几乎是贴贴图片，并没有详细而系统的阐述，于是决心自己捣鼓......本人来自2011年5月被雕刻机中毒以后，历时三月山寨了第一款雕刻机，用于学习精雕软件JDPaint5.20，效果还行。

有一天，同城电子烧友看到此机，大喜并大诉PCB板制作苦衷，于是商量一下，重新设计一款行程适合、轻便灵活的迷你雕刻机，主要用途为PCB及刻字、面板等比较初级的配件。

恰好大海作坊介绍有一款日鬼的迷你雕刻机，十分精致，就以这款为山寨蓝本，结合自己第一台机的缺点加以改进。

经过一个多月的设计模拟，最终定案。

因此我才有“设计提升山寨”的提倡。

当然，这也只是我山寨的第二台雕刻机，并不见得很完善，在此希望高人们提供宝贵经验，使之日趋简约、实用。

一：该机特点：1：具有独特的机身一体化的手提把，完全体现轻松、灵活的微型桌面化设计理念2：取消步进电机垫块，直接固定于机身，有效防止扭力损失，强度好而且美观3：精确定位的行程设计，在机身不加大的前提下，充分提高有效工作行程4：三轴防撞设计，使用知名的欧姆龙点触行程开关,设置机械原点和软件限位，有效防止操作中不慎所致的意外破坏5：固定龙门、全封闭式移动台面，有效提高加工精度，并完全避免飞屑对丝杠、光轴的影响。

6: 外径45mm电位器旋钮直接做的微调，无需更改，只需将丝杠加工时车成Φ6mm即可，取材方便，旋转轻松。

对于需要手动定位时方便操作，完全不必依赖昂贵的拨轮。

7：主轴下方装有LED照明。

8：四个橡胶地脚，适应不平表面，有效防止抖动。

雕刻机制作详细过程标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]雕刻机（DIY 全程录）设计要求是：有效工作行程：X轴 = 200 mm ；Y轴 = 270 mm ；Z轴 = 60 mm ；工作精度：< ；外表：精致美观；电气箱与机械部分合二为一。

整机打算分三个部分来介绍：第一部分-----机械第二部分-----电气第三部分-----试机第一部分-----机械一．材料选取与加工：12mm 铝板（6061）；台面板是20mm铝板（6061）1．采购铝板（6061）2．这是全部自己加工好的零件：（电气箱不包含）2．X轴部件与装配：X轴部分21. 当初设想是龙门架移动台面固定的，X轴与Y轴的侧板是独立的。

改进：现在可以成合二为一。

（要重新修改图纸）2. 电气箱体选取2mm的铝板是为了减轻重量，但在加工和装配时比较繁琐，要钻太多的孔和螺纹，固定螺丝位置每个都要在偏差范围内，外表也不美观。

如果量产是不可取。

改进：选取5mm 的铝板，可以在侧面打孔攻丝3mm，,直接固定，去除了12根固定条。

3. 步进电机驱动板选用的接口与驱动一体的，优点是体积小、接线少，安装方便，但并行口的输入输出信号弱（没有接上拉电阻，恒电流方式）。

造成我现在用笔记本电脑来控制时，脉冲信号弱步进电机有时会走不动（刚开机时发生的几率最多）。

改进：二种方法 1. 选用接口与驱动分别独立的控制板，或是并行口有带恒电流的驱动板（笔记本能带动）。

目前我还没有去寻找。

2. 换成台式机箱的电脑。

我现在已换好了（见图），之后就再也没有发生过一切正常。

后来再铣了一块260 x 190 mm的尼龙板Z轴部分1在设计Y轴的活动时，是选择龙门架活动呢还是工作台板活动，因为步进电机的特性是：走步精度高、过载能力差、容易失步；龙门架活动优点是：在机器的加工过程中碎屑不会粘在滚珠丝杆和光轴上，缺点是负载重（龙门架后面还背着电箱），工作台板活动优缺点正好与之相反。

创意小发明：DIY小型激光雕刻机在其他坛子里偶然看到自制激光雕刻机的视频，心痒痒的也想搞一个，为了节省时间我先买了一个开发板，又找了一些个电脑报废的零件和物品。

接下来就开始了从网上淘零件组装雕刻机的过程。

先上成品图：主要配件：1、从光驱拆的步进电机2个我买的是焊接好线的八九块一个（注意下焊接的线容易脱落，最好用热熔胶枪固定下焊点位置）2、手里现有的 51单片机开发板（51单片机最小系统也可）3、250mw的激光模组一个再加一个12mm散热座三四十左右4、L298N 步进电机驱动板 2个六七块钱一个5、杜邦线公母头母母头公公头若干（有一部分用导线代替也可以）6、小的水平仪（买电视挂架送的，有些挂画也送）7、路由器交换机的12V电源1个（我试了下9V也可）8、ULN2003 一个我买的6毛一个首先是制作支架看到有酒盒子做的拿废光驱壳做的我是用小米相机的盒子（没有裁切铁皮的工具，就地取材）底跟盖垂直用螺丝或者胶枪固定，然后将两个步进电机一个用螺丝固定在垂直面一个固定在水平面注意用水平仪确定横平竖直，不然雕刻出来的图形就是变形的在水平面的光驱滑块上面放一块亚克力或者其他平板并用胶枪固定作为雕刻平台，记得用水平仪调整水平。

将激光模块用软铁丝固定在垂直电机的滑块上，注意调整激光模块角度确保横平竖直。

下面是接线（自己手工画的，请不要笑）用杜邦线将开发板 P1.0-P1.3 P1.4-P1.7 分别接L298N的 In1-In4 将12V电源的正极（圆孔插头中间为正极）接两个L298N的12V 12V电源负极（插头外面的金属）接两个L298N的GND，再与开发板芯片的GND相接，再与ULN2003的左下角倒数第一个针脚以及激光模组的GND连接起来从任意一个L298N的5V引线接ULN2003的右下角倒数第一个针脚杜邦线将开发板 P2.0 接ULN2003的左下角倒数第二个针脚，右下角倒数第二个针脚接激光正极将L298N的马达A、B输出接步进电机 A A- B B- （我买的电机是按照 A A- B B-排列的，也有不一致的，用万用表测电阻 A A- 或者B B-之间的电阻很小，接错电机抖动不走，换下顺序就好）开发板usb口接电脑烧录程序打开雕刻程序，选择4800波特率打开端口用图片或者文字测试下电机运行情况。

电子雕刻机雕刻工艺流程(一)制定工艺电子雕刻机是凹印制版的核心技术，雕刻滚筒的质量是印刷质量的基础。

根据各种印刷适性，确定正确的网线、网角、网点值和通沟等基础数据，设置、调整符合各种印刷适性的电雕层次曲线，保证雕刻滚筒质量的稳定和提高。

根据网点与线数、角度、雕针所对应的类系来看，对某一套稿件在电雕之前，需要做充分分析，考虑各颜色之间的关系，合理地选用各类参数。

分析所选用工艺参数将会产生的结果，力争使生产出来的产品能达到完美的还原效果，为客户所接受。

1．雕刻网线数雕刻网线数决定印品所表现的图像层次的丰富程度，同时也会对印刷品的其他质量方面产生影响。

在凹版雕刻的过程中，一般是通过评价凹版制版质量的重要参数，即网穴宽度值，以及通过打样对评价印刷质量的重要参数，即反射密度值的测试，来确定对于不同雕刻网线数的凹版制版的工艺规范，一般地有：（1）雕刻网线数与网穴度和深度成反比，雕刻网线数低，单个网穴宽度大、深度就深。

反之则单个网穴宽度小、深度浅；（2）在高光区域，雕刻网线数高的反射密度与雕刻网线数低的反射密度相差不大；（3）在暗调区域，雕刻网线数低的网穴比雕刻网线数高的网穴既大又深。

网穴储墨量大、承印物墨层较厚是影响反射密度的主要因素，因此暗调区域雕刻网线数低的反射密度大；（4）雕刻网线数低时，印张中、暗调层次易被拉开，暗调不易并级。

而雕刻网线数高时，中暗调有压缩，虽然层次丰富，但易并级；（5）雕刻网线数低，网穴粗而疏，版辊同印张的图文边缘有明显锯齿。

线数高，网穴细而密，版辊同印张的图文边缘无明显锯齿；（6）相邻网点百分比两级间的网穴差值随雕刻网线数变化。

雕刻网线数低，相邻网点百分比两级间的网穴差值较大，雕刻网线数高，相邻网点百分比两级间的网穴差值较小；（7）印刷低档产品、实地和文字一般宜用50LPC～65 LPC低线数雕刻；印普通产品一般用65 LPC～75 LPC雕刻；印刷高档纸制品则用80 LPC～120 LPC雕刻为佳。

雕刻机操作工艺流程一,文件排版制图,1,在CDR9/X4软件里将要切割的文件导出文泰格式类型(PLT)2,按工程图纸在软件里制作需要的图形,简单的文字切割,2D3D雕刻可以在文泰三维雕刻软件里做文件,(2D为双色板雕刻机,割为切割即外轮廓,内轮廓,原线输出三种,3D雕刻机为三维雕刻机)在文件排版中,尽可能的减少材料的浪费,合理选择雕刻刀具,图形之间的间距d=刀的直径D*2如是原线输出则是刀的直径D,图形的边距=刀具的直径3,版面大小的设定,长为材料的宽为1200,长为2400单位都是毫米(MM)根据实际情况而定二,路径计算1,选择排好版的加工文件移动到软件空白页面的以左下角为原点对齐,根据实际情况选择2D 3D 割三种雕刻方式,(2D 割都要更改雕刻深度,2D是水平铣底再勾边,勾边的作用是为了让雕刻的边缘更好看更光滑,三,保存路径,文件类型为NC四,在Ncstudio雕刻软件打开文件路径点文件菜单下的卸载,先卸载原有的路径,再点文件菜单下打开并装载,选择保存的NC格式路径,点打开,五,把加工材料放在机床台面上装用夹具把材料固定平稳六,定工件坐标加工原点把雕刻机雕刻模式更改为手动模式(Ctrl+2),移动机床的XYZ坐标,移动XY到机器正面的左边,即机器的机械原点右边多一点为5MM左右即可,Z轴移到被加工材料的正表面(刀尖刚好接触在材料表面,)再点维宏控制软件的工件坐标下的XYZ,这时,XYZ会自动变成0,即可,再把Z轴抬高10MM,七,加工试运行在雕刻机控制软件里按仿真或按F8再次确认是否有误,确认无误后,再按F8退出仿真,把进给倍率调在15%左右,主轴转速调到24000转每分钟,按F9开始加工八,试运行无误后,就可以把进给倍率调快即可正式加工九,在加工过程中,如出现情况时,可以按F10(暂停)F11(停止)解决问题后,可以按F9继续加工,如断电后需要重新加工时,可以在菜单栏中操作下的断电继续,继续加工.流程:排版→计算路径→保存路径→打开路径→定工件原点→仿真→加工。

雕刻机（DIY 全程录）设计要求是：有效工作行程：X轴= 200 mm ；Y轴= 270 mm ；Z轴= 60 mm ；工作精度：<0.05mm ；外表：精致美观；电气箱与机械部分合二为一。

整机打算分三个部分来介绍：第一部分-----机械第二部分-----电气第三部分-----试机第一部分-----机械一．材料选取与加工：12mm 铝板（6061）；台面板是20mm铝板（6061）1．采购铝板（6061）2．这是全部自己加工好的零件：（电气箱不包含）2．X轴部件与装配：X轴部分21. 当初设想是龙门架移动台面固定的，X轴与Y轴的侧板是独立的。

改进：现在可以成合二为一。

（要重新修改图纸）2. 电气箱体选取2mm的铝板是为了减轻重量，但在加工和装配时比较繁琐，要钻太多的孔和螺纹，固定螺丝位置每个都要在偏差范围内，外表也不美观。

如果量产是不可取。

改进：选取5mm 的铝板，可以在侧面打孔攻丝3mm，,直接固定，去除了12根固定条。

3. 步进电机驱动板选用的接口与驱动一体的，优点是体积小、接线少，安装方便，但并行口的输入输出信号弱（没有接上拉电阻，恒电流方式）。

造成我现在用笔记本电脑来控制时，脉冲信号弱步进电机有时会走不动（刚开机时发生的几率最多）。

改进：二种方法1. 选用接口与驱动分别独立的控制板，或是并行口有带恒电流的驱动板（笔记本能带动）。

目前我还没有去寻找。

2. 换成台式机箱的电脑。

我现在已换好了（见图），之后就再也没有发生过一切正常。

后来再铣了一块260 x 190 mm的尼龙板Z轴部分1在设计Y轴的活动时，是选择龙门架活动呢还是工作台板活动，因为步进电机的特性是：走步精度高、过载能力差、容易失步；龙门架活动优点是：在机器的加工过程中碎屑不会粘在滚珠丝杆和光轴上，缺点是负载重（龙门架后面还背着电箱），工作台板活动优缺点正好与之相反。

综合考虑后还是以机器的精度为主，选择台面板活动方案，同时也有了克服碎屑粘在滚珠丝杆和光轴上办法。

DIY雕刻机全过程（多图）坛内有不少的网友都有雕刻机，也不乏DIY的高手，本人发此贴主要想更多的坛友会D机，拥有雕刻机，同时也欢迎高手指出本机的不足之处，以更好的完善我的雕刻机，欢迎拍砖!不说了：上图！准备D机的材料:数控机加工各轴的孔径，并检测孔间距：用砂带机进行各材料的表面处理，消除表面粗糙的辊印：整平材料后再把各零件进行铝合金阳极化处理，增强表面的抗磨抗划伤能力：好了，来几张JJ的全家福：零件加工好了就组装了，说明一下本机的丝杆轴承位全部在各零件上加工好了孔位，好处是免掉了丝杆轴承座的另外购买和安装，降低了雕刻机的制造成本，最大限度的利用了各轴的有效长度，首先组装X轴滑箱连接好滑箱的上下板，也是Z轴丝杆和光轴的支撑：安装Z轴总成包括主轴的夹具：将Z轴总成安装到X轴滑箱上：拧紧定椎螺丝：组装X轴总成：组装Y轴：安装三轴总成：准备安装雕刻机台板：好了到这里，你的雕刻机最头痛的结构就已安装完成了，来几张全身照：好吧，总结一下网友提的问题：1台板是在TB上买的，很多，在搜索条里输入“工业型材”就OK了，至于要什么连接件也有，但我的没用它，因为我是直接用螺丝上在了支撑板上的。

2轴承上在各零件的轴承孔里，两边用自制的轴承端盖把轴承固定紧了，在我的Y轴丝杆图片上能看到有一个轴承端盖，轴承与丝杆的固定靠的是丝杆端头上有一段螺丝位的，在我的Z轴丝杆图片上看得到这段丝牙的，到时用固定螺母拧紧就行了，之所以我没装是为了更好的拍到结构里面的图片3我的各光轴的固定方式是在光轴孔的侧边打上相应大小的螺丝孔，用顶锥螺丝固定的4我的机器的加工尺寸是(X轴200)（Y轴350）（Z轴60）机器尺寸是台板500X300,单机重量20KG(不包括控制器)呵呵应各位网友的要求，我再来说说铝合金阳极氧化的问题，本来我想这个问题在木坛里说好像有点偏题了，但为了各位DIY达人的乐趣和精神，我还是说说吧，如果有网友认为我不该在这里发这个贴子，就请斑竹删除下面的信息，同时也欢迎高手来共同探讨DIY CNC 机器的问题：铝合金手工阳极化铝合金经硬质阳极氧化处理，表面可形成厚度３０～５０μｍ和硬度约５００ＨＶ左右的膜层，具有优异抗蚀和耐磨性能。

如何自己DIY一台CNC雕刻机？展开全文脑洞大开，人懒，为了省力省时间，主要还是为了省钱，便花了两天做了台手动雕刻机。

动手前画了图纸，这样做起事情来更加效率高，有条理，需要图纸的木友，可以关注并私信我！希望和大家交流！闲话不说，开干！主要材料：光轴、滑块、支座、雕刻电机、调速器、木板、各种螺杆；所需工具：电锯、角尺、电钻、砂纸、六角扳手、螺丝刀；第1步：网购的滑块，光轴和支座，结果老板给我发错了支座。

算了能用就将就用了。

第2步：找了块16mm厚的大芯板，画线开搞。

第3步：电锯上切好板后按尺寸打眼装预装螺帽••第4步：开始拼装•第5步：就是这种内螺纹的螺帽•第6步：外壳装好厚打磨修边，程序错了，应该切好板后就打磨修边的。

用上了自制的木工刨，精修效果特别好！•第8步：一个圆弧马上出来了。

第8步：修好后用砂纸打磨下就可以了。

•第9步：开始装光轴滑块了•第10步：装容易，控制平行度很难，稍微有一丝偏差就会卡住光轴。

••第11步：满满的螺杆•第12步：有些孔我用了四爪螺帽•第13步：四爪螺帽定位第14步：四爪螺帽我是直接用台钳压进去的，敲的话噪音很大，扰民。

第15步：装支座，勉强看吧，所有支座老板都给发错了了。

最后整体设计全变成这么不靠谱了。

•第16步：滑块安装，找平行度打眼装螺丝耗了我很长时间。

•第17步：雕刻面板上的夹具预留孔，8mm钻头打的眼第18步：所有滑块间都安装了限位轴套。

••第19步：•第20步：电源开关第21步：基本装好后的部分样子••第22步：到此全部装好了，花了两天时间。

•第23步：试机第24步：试机效果还不错，有些小的问题有空再调试一下。

第25步：整机的样子，这台只是试验，有空的时候做一台铝合金结构的！有了这台小设备，对于一个创客（Maker）来说是一件很棒的事情，很多小构件可以自己做了！小贴士：220V用电，注意安全，严格按照工具使用方法安全使用。

文泰雕刻软件<一>安装：打开文泰软件→点击SETUP.EXE→选择中文，点击确定→下一步→点“是”→下一步→选“最大安装”，点“下一步”→下一步→关闭和结束相关文件。

软件安装成功！！！不需要设置，可以直接使用！！！<二>学习：1．二维雕刻：打开文泰雕刻软件→直接创建新文件→设置版面大小“”→例如在矩形内做一个五角星：矩形大小为300*200，五角星200*150→这时版面大小“”可以设置为300*200→在“图形”里选择“矩形”，在版面里按住鼠标左键画出一个矩形，点鼠标右键取消“矩形”功能。

然后选中“矩形”，在“图形”里选择“修改图形大小”，把宽度和高度分别设置为300和200，点“确定”，现在矩形的大小就是300*200！选中矩形，在“整齐”里分别选“纵向居中”和“水平居中”，此时矩形就在版面的正中心！五角星的方法同矩形！→同时选中两个图形（可以借助“SHIFT+CTRL”）,然后点击右边的组合键“”,把两个图形组合成一个图形！！→选中图形，点“计算二维路径”“”，需要说明的几点：（1）阴刻和阳刻是两种雕刻方式，阴是凹，阳是凸！！（2）雕刻深度根据需要设置！（3）加工时分两次加工，可以先“勾边”，后“铣底”，也可以先“铣底”，后“勾边”!!(4)刀具库，刀具库里选择的刀具一定要相同！！（5）分层雕刻，如果需要在框里打钩选中，然后再输入每次进刀的深度即可！！（6）勾边时顺时针还是逆时针，根据需要选择！（7）选中“自动检查错误”和“自动分解自相交环”！！→点击“确定”,二维雕刻路径就做好了！!→点击“保存雕刻路径”“”需要说明的几点：（1）抬刀距离。

根据需要选择，一般为5.注意第一次保存文件时，抬刀距离为0,要进行修改！（2）输出文件。

点“查找”把文件保存到自己想要保存的位置。

注意保存的类型为“*.nc”格式！！命好文件名后，点击“保存”，最后点“确定”！！这样文件就做好了。
