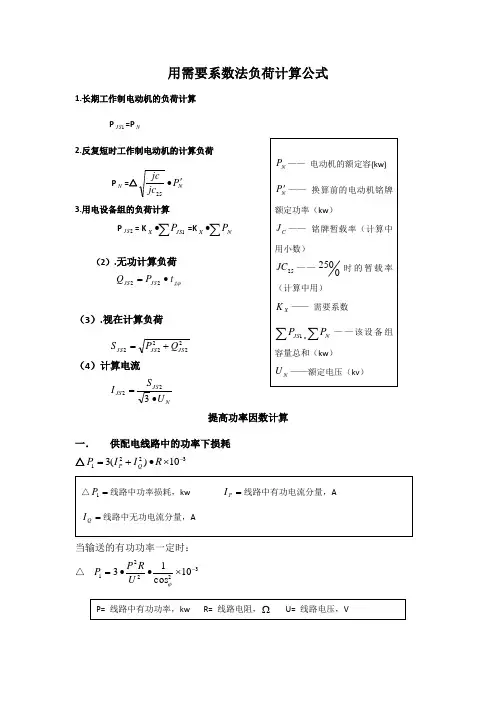

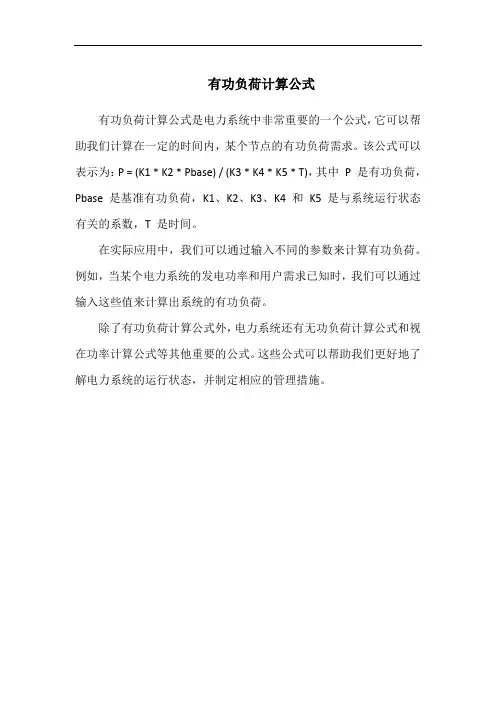

一. 三相用电设备组计算负荷的确定:
1. 单组用电设备负荷计
算: P30=KdPe Q30=P30tanφS30=P30/cosφI30=S30/(1.732UN)
2. 多组用电设备负荷计
算: P30=K∑p∑P30,i Q30=K∑q∑Q30,i S30=(P²30+Q& sup2;30)½ I30=S30/(1.732UN)
注: 对车间干线取K∑p=0.85～0.95 K∑q=0.85～
0.97
对低压母线①由用电设备组计算负荷直接相加来计算时取? ?K∑p=0.80～0.90? ???K∑q=0.85～0.95? ?? ?? ?? ???
? ?? ?? ?? ?? ?? ?? ?? ?? ?? ???②由车间干线计算负荷直接相加来计算时取? ???K∑p=0.90～0.95? ???K∑q=0.93～0.97? ?? ?? ?? ???
? ?3. 对断续周期工作制的用电设备组? ???①电焊机组要求统一换算到ε=100﹪,
Pe=PN(εN)½ =Sncosφ(εN)½
(PN.SN为电焊机的铭牌容
量;εN为与铭牌容量对应的负荷持续率;cosφ为铭牌规定的功率因数. )
②吊车电动机组要求统一换算到ε=25﹪, Pe=2PN(εN)½
二. 单相用电设备组计算负荷的确定:
单相设备接在三相线路中,应尽可能地均衡分配,使三相负荷尽可能的平衡.如果三相线路中单相设备的总容量不超过三相设备总容量的
15﹪,则不论单相设备容量如何分配,单相设备可与三相设备综合按三相负荷平衡计算.如果单相设备容量超过三相设备容量15﹪时,则应将
单相设备容量换算为等效三相设备容量,再与三相设备容量相加.
1. 单相设备接于相电压时等效三相负荷的计算: Pe=3Pe.mφ( Pe.mφ最大单相设备所接的容量)
2. 单相设备接于线电压时等效三相负荷的计算: ①接与同一线电压时? ?? ?
Pe=1.732Pe.φ? ?? ?? ?? ?? ?
? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?②接与不同线电压
时 Pe=1.732P1+(3-1.732)P2
Qe=1.732P1tanφ1+(3-1.732)P2tanφ2
设P1>P2>P3,且cosφ1≠cosφ2≠cosφ3,P1接与UAB,P2接与UBC,P3接与
UCA.
③单相设备分别接与线电压和相电压时的负荷计算
? ? 首先应将接与线电压的单相设备容量换算为接与相电压的设备容量,然后分相计算各相的设备容量
和计算负荷.而总的等效三相有功计算负荷为其最大有功负荷相的有功计算负荷P30.mφ的3倍.即? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ?? ???P30=3P30.m φ? ?? ?? ?Q30=3Q30.mφ

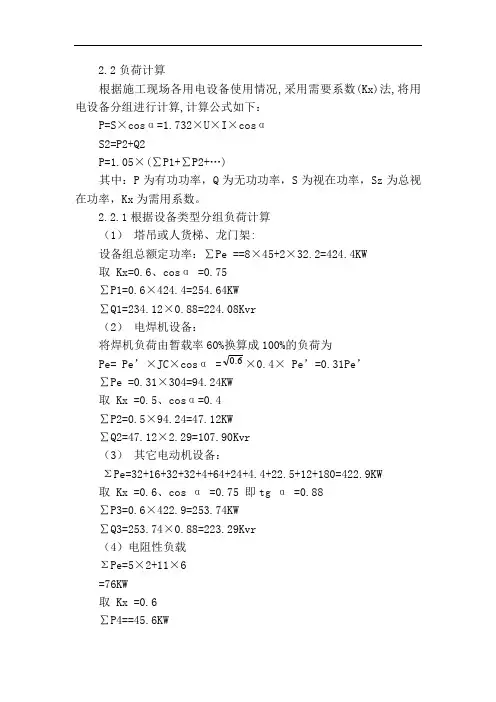

5施工用电准备
现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S接零保护系统，按三级配电两级保护设计施工，PE线与N线严格分开使用。接地电阻不大于4欧姆。开关箱内漏电保护器额定漏电动作电流不大于30毫安，额定漏电动作时间不大于0.1秒。
临时用电系统根据各种用电设备的情况，采用三相五线制树干式与放射式相结合的配电方式。施工配电箱采用安监站推荐的统一制作的标准铁质电箱，箱、电缆编号与供电回路对应。
总用电量P=1.05×（K1∑P1/COSφ+K2∑P2+K3∑P3+K4∑P4）
式中P—供电设备总需要容量（KVA）
P1—电动机额定功率（KW）
P2—电焊机额定容量（KVA）
P3—室内照明容量（KW）
P4—室外照明容量（KW）
COSφ—电动机的平均功率因数
查表可知COSφ=0.75，K1=0.5，K2=0.5，K3=0.8，K4=1.0
∑P1=822.5KW，∑P2=595KVA
由于照明用电量所占比重较动力用电量（P1、P2之和）要少得多，所以在总用电量计算时照明用电计算可以简化，只要在动力用电量之外再加10%作为照明用电即可。
则总用电量:
P=1.05×(0.5×822.5/0.75+0.5×595)×1.1=976.9KVA
经过用电量计算，施工高峰期间总用电量为976.9KVA，建设单位提供须提供1000KVA变压器一台。开工前，与业主办理用电交接，现场用电线路布置，在业主提供电源7天内完成。
第三章负荷计算及短路计算
第一节电力负荷与负荷曲线
一、电力负荷的分级及其对供电电源的要求
?? 电力负荷: 既可指用电设备或用电单位（用户），也可指用电设备或用户所耗用的电功率或电流，视具体情况而定。
电力负荷：
1、用电设备或用电单位（用户） ----一般所指
2、用电设备或用电单位所消耗的电功率
或电流。
(一)电力负荷的分级
1．一级负荷中断供电将造成人身伤亡者；或
政治、经济上将造成重大损失者。
在一级负荷中，特别重要的负荷是指在中断供电时将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷。
2．二级负荷二级负荷为中断供电将在政治、经济上造成较大损失者，
3．三级负荷三级负荷为一般的电力负荷，
(二)各级电力负荷对供电电源的要求
1．一级负荷对供电电源的要求要求应由两个电源供电，当一个电源发生故障时，另一个电源应不致同时受到损坏。
对一级负荷中特别重要的负荷，除要求有上述两个电源外，还要求增设应急电源。
常用的应急电源有：独产于正常电源的发电机组，干电池，蓄电池，供电系统中有效地独立于正常电源的专门供电线路。
