无负压变频供水设备的构成及分类

无负压供水设备主要由变频调速水泵机组、稳流补偿器、真空抑制器、压力和流量传感器、预压自平衡器、控制柜、过滤器、倒流防止器等组成。

二、设备特点1、环保节能：机组运行时无任何坏境污染，符合环保节能要求。

以少量电能驱动机组。

且能效比一般的供水设备节能30%。

2、稳定可靠：可采用丹麦格兰或杭州南方水泵，低压电器，采用法国施耐德电器，采用多台水泵运行，单台故障不影响正常供水。

3、灵活方便：机组结构紧凑小巧，安装灵活。

简单的管路系统，维护轻松方便。

全中午显示控制面板。

采用SUS304食品级不锈钢材质。

4、智能控制：全自动智能运行，无需人员管理，节约管理成本，使用更省心。

控制核心采用瑞士ABB变频器+PLC控制。

三、应用领域高层建筑、居民小区、别墅等，医院、学校、体育馆、机场等，宾馆、写字楼、百货商场等，生产制造、食品工业、工厂等。

HDW无负压供水设备四、工作原理长沙华都供水设备有限公司的无负压供水设备膨胀罐自来水进入调节罐，罐内的空气从真空消除器内排出，待水充满后，真空消除器自动关闭。

当自来水能够满足用水压力及水量要求时，供水设备通过旁通止回阀向用水管网直接供水；当自来水管网的压力不能满足用水要求时，系统通过压力传感器（或压力控制器、电接点压表）给出起泵信号起动水泵运行。

水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水，用水高峰期时，若自来水管网水量小于水泵流量时，调节罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入调节罐，消除了自来水管网的负压，用水高峰期过后，系统恢复正常的状态。

若自来水供水不足或管网停水而导致调节罐内的水位不断下降，液位控制器给出水泵停机信号以保护水泵机组。

夜间及小流量供水时可通过小型膨胀罐供水，防止水泵频繁启动五、工作原理图六、技术参数与运用范围七、设备选型参考表。

无负压供水设备介绍概述无负压供水设备是一种新型的水力供水系统，通过独特的设计原理，可以实现城市中高层建筑和别墅等私人住宅的供水需求。

该系统通过自动泵送和过滤处理，保证供水的纯净和稳定。

传统的水力供水系统存在着一些缺陷，例如水压不稳定、供水不纯净等问题。

无负压供水设备则可以解决这些问题，让人们在安全、纯净的环境下使用供水设备。

工作原理无负压供水设备主要由水泵、柔性连接管、水箱、水滤器、变频器、管道等组成。

当水箱内的水位下降到一定程度时，自动控制装置会启动水泵，将自来水泵入水箱中，然后通过管道将水泵送到楼层供水口。

在水流经过滤器时，杂质和微生物会被过滤掉，从而保证供水的纯净度。

变频器则可以控制水泵的运行，使其按照需要调节水压，保证供水的稳定性。

整个过程中，无负压供水设备可以自适应地调节供水压力和流量，从而满足不同用户的需求。

特点1.供水稳定：无负压供水设备可以通过变频调节水泵的运行，保证供水的稳定性。

2.水质优良：无负压供水设备采用水滤器来过滤水中的杂质和微生物，从而保证供水的纯净度。

3.体积小巧：无负压供水设备相比传统的供水系统，体积更小，占用空间更少，安装更方便。

4.操作简单：无负压供水设备可以自动控制，无需人工干预，减轻用户使用压力。

5.节能环保：无负压供水设备采用变频器来控制水泵的运行，从而节约能源，具有较好的节能环保效果。

应用场景无负压供水设备广泛应用于城市中的高层建筑、别墅、公寓等住宅场所。

由于其供水稳定，水质优良，体积小巧，操作简单等特点，深受用户喜爱。

此外，无负压供水设备也可以应用于商业、工业场所的供水系统中。

例如，宾馆、酒店、医院、学校等场所的供水系统都可以采用无负压供水设备，保证供水的质量和稳定性。

结论无负压供水设备是一种高效、稳定、环保的供水系统。

它可以为城市中的高层建筑、别墅、公寓等住宅场所提供纯净、稳定的供水。

随着技术的不断进步，无负压供水设备将会得到更广泛的应用和推广。

无负压变频供水设备主要由水泵机组、测压稳压罐、压力传感器、变频控制柜等组成，能始终维持压力表压力（即用户管网水压）等于用户设定值。

可用于一般生活或生产供水。

供水系统组成方式有：1、变频恒压供水设备与市政管网并网恒压供水，在供水压力可满足需要时，自动停运全部水泵。

否则，恒压供水设备起动，增大压力满足用水要求。

2、附加小泵或气压罐，为完全消除小流量或零流量供水电耗，可增加辅助小泵或辅助气压罐，当供水量小或零供水时，自动停运主泵，使小泵或气压罐运行。

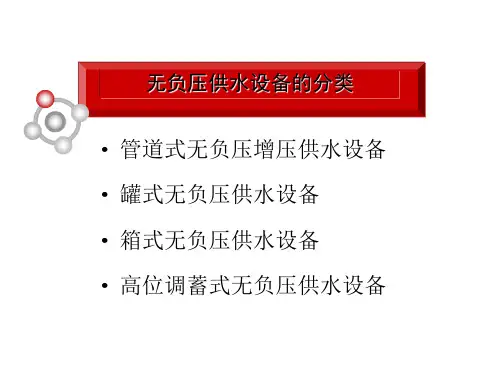

无负压变频供水设备的分类：无负压变频供水设备一种新型变频供水设备。

分为箱式无负压设备和罐式无负压设备。

系统串接在市政自来水管网压力不足的地方，通过传感器检测出口压力并与设定值进行比较，运算出需要增加的压力值，确定水泵投入运行台数和电机转速。

该设备最大限度地利用了市政自来水管网的原有压力，对市政管网不产生负压，用不锈钢水箱或无负压罐取代老式水池，减少了用水二次污染。

是供水领域新一代节能型产品。

无负压变频供水设备与传统供水设备优缺点对比传统设计：普通变频恒压供水设备CFSS无负压（无吸程）供水设备供水方式普通的给水设备如果直接串接到自来水管道上，工作时会有吸程，使自来水管网产生负压，如果大面积使用就会出现抢水现象，使整个城市给水出现混乱。

于是人们采用修不锈钢水箱或设置水池的给水方式二次加压给水，自来水全部放入不锈钢水箱或水池中，再二次加压给水。

采用真空抑制技术，使给水设备与自来水管网直接串接，不产生负压，不用建水池,设水箱。

供水质量纯净的自来水全部放入水池中，各种脏物极易进入水池，严重污染水源，尤其夏天，水极易变质、变味，影响用户的身体健康。

纯净的自来水经加压后直接供到住户，稳流补偿器SUS304不锈钢材质，密封连接，不产生任何污染，用户可以喝到符合卫生标准的饮用水。

节水水箱的渗、跑、冒、滴、漏现象严重，大量的水白白流失。

水箱还需定期消毒冲洗，耗费一定的水资源。

无负压供水设备工作原理无负压供水设备是一种先进的供水系统，通过负压泵和水箱等设备，实现了建筑物内自动供水的功能。

它的工作原理是利用水泵和一系列的控制器、阀门、传感器等组成的系统，通过调节水压和水位，确保建筑物内的供水稳定可靠。

一、无负压供水设备的组成1. 负压泵：负责提供供水的压力，将水从水箱中抽取并送入建筑物内。

2. 水箱：存储供水的容器，通常位于建筑物的高处，以便形成一定的水压。

3. 控制器：负责监测和控制供水系统的运行状态，根据需要自动调节水泵的工作。

4. 阀门：用于控制水流的开关，根据需要打开或关闭水的通道。

5. 传感器：用于检测水位、压力等参数，将信号传递给控制器，实现自动控制。

二、无负压供水设备的工作原理1. 初始状态：当建筑物内的用水需求增加时，控制器会检测到水压下降，发出信号启动负压泵。

2. 启动负压泵：负压泵开始工作，将水从水箱中抽取，并通过管道输送到建筑物内。

3. 检测水位：当水箱中水位下降到一定程度时，传感器会检测到信号，控制器会发出指令关闭负压泵。

4. 停止供水：当建筑物内的用水需求减少时，控制器会检测到水压上升，发出信号关闭负压泵。

5. 恢复水位：当水箱中水位上升到一定程度时，传感器会检测到信号，控制器会发出指令启动负压泵，继续供水。

三、无负压供水设备的优势1. 稳定可靠：无负压供水设备通过自动控制，能够根据建筑物内的用水需求进行供水，保证供水的稳定性和可靠性。

2. 节能环保：无负压供水设备能够根据实际需求进行调节，避免了过度供水造成的能源浪费，减少了对水资源的浪费。

3. 安全性高：无负压供水设备通过多重保护措施，能够及时检测和排除故障，保证供水系统的安全运行。

4. 维护简便：无负压供水设备的结构简单，维护保养较为方便，减少了维修成本和工作量。

四、无负压供水设备的应用领域无负压供水设备广泛应用于各类建筑物的供水系统，包括住宅小区、商业楼宇、工业厂房等。

它能够满足不同场所的用水需求，提供稳定可靠的供水服务。

无负压供水设备工作原理无负压供水设备是一种先进的供水系统，它能够在供水管网压力不足或无法满足需求的情况下，通过负压吸水的方式实现供水。

下面将详细介绍无负压供水设备的工作原理。

一、无负压供水设备的组成无负压供水设备主要由水泵、水箱、控制系统和管路组成。

1. 水泵：无负压供水设备通常采用离心泵，它能够提供足够的水压来实现供水。

水泵通常安装在地下室或水泵房内，通过管路与水箱和供水管网相连。

2. 水箱：水箱是无负压供水设备的储水装置，通常位于高处，比如建筑物的顶楼或水塔上。

水箱的容量根据实际需求确定，可以储存足够的水量以应对突发情况。

3. 控制系统：控制系统是无负压供水设备的核心部分，它能够监测供水管网的压力，并根据需求自动控制水泵的启停。

控制系统还可以实现对水箱水位的监测和控制，确保水箱始终保持足够的水量。

4. 管路：管路是无负压供水设备的输水通道，包括进水管道、出水管道和连接水泵、水箱以及供水管网的管道。

管路通常采用耐压、耐腐蚀的材料，确保供水的安全和稳定。

二、无负压供水设备的工作原理无负压供水设备通过负压吸水的方式实现供水，其工作原理如下：1. 启动阶段：当供水管网压力不足或无法满足需求时，控制系统会检测到压力下降的信号，自动启动水泵。

水泵开始运转，通过进水管道将水吸入管路。

2. 吸水阶段：水泵通过负压作用，将水从水箱或水源中吸入管路。

水泵产生的负压能够克服管路中的阻力，使水能够顺利地流动。

3. 储水阶段：当水箱中的水位下降到一定程度时，控制系统会自动启动水泵，将水泵送至水箱中，储存起来。

水泵会根据水箱的水位信号进行启停控制，确保水箱始终保持足够的水量。

4. 供水阶段：当有供水需求时，控制系统会检测到需求信号，自动启动水泵。

水泵将水从水箱中抽出，并通过出水管道送至供水管网。

供水过程中，控制系统会监测供水管网的压力，根据需求自动调整水泵的运行状态，确保供水的稳定性和安全性。

5. 停止阶段：当供水需求满足或停止时，控制系统会自动停止水泵的运行。

无负压供水设备工作原理无负压供水设备是一种高效、安全、节能的供水系统，其工作原理是通过负压泵和水箱等设备组合，实现对建造物内部供水系统的水压调节和供水保障。

下面将详细介绍无负压供水设备的工作原理。

一、无负压供水设备的组成部份无负压供水设备主要由负压泵、水箱、水泵控制器、压力传感器、水位传感器等组成。

1. 负压泵：负责提供负压，将建造物内的水压降至负压状态，实现供水系统的无负压供水。

2. 水箱：用于储存供水，保证供水系统的稳定性。

3. 水泵控制器：通过对负压泵和水箱的控制，实现供水系统的自动化运行。

4. 压力传感器：用于感知供水系统的水压情况，实时监测并反馈给水泵控制器。

5. 水位传感器：用于感知水箱内水位的变化，实时监测并反馈给水泵控制器。

二、无负压供水设备的工作原理1. 初始化阶段：当供水系统处于停水状态时，水泵控制器会自动启动负压泵，通过负压泵将建造物内的水压降至负压状态。

2. 运行阶段：当供水系统恢复供水时，水泵控制器会根据压力传感器和水位传感器的反馈信号，自动控制负压泵和水箱的工作状态。

a. 当压力传感器监测到供水系统的水压低于设定值时，水泵控制器会启动负压泵，将建造物内的水压维持在负压状态，以保证供水系统的无负压供水。

b. 当水位传感器监测到水箱内水位低于设定值时，水泵控制器会启动水泵将水箱内的水泵抽入供水系统，以补充供水系统的水源。

c. 当压力传感器监测到供水系统的水压高于设定值时，水泵控制器会住手负压泵的工作，以避免供水系统的过压。

d. 当水位传感器监测到水箱内水位高于设定值时，水泵控制器会住手水泵的工作，以避免水箱溢满。

3. 停机阶段：当供水系统住手供水时，水泵控制器会自动住手负压泵和水泵的工作，以保证供水系统的安全性和节能性。

三、无负压供水设备的优势1. 高效节能：无负压供水设备通过自动化控制，根据实际需求调节供水系统的水压和水量，避免了传统供水系统的过压和过流现象，节约了能源和水资源。

管中泵无负压供水设备管中泵无负压供水设备概述：管中泵无负压供水设备是由无负压置压装置和恒压变频无声管中泵组成的供水设备。

无负压置压装置分为开式和闭式，开式流量调节器为不锈钢水塔，闭式流量调节器为不锈钢压力罐。

将系统设备串接在市政自来水管网压力不足的地方，设备通过传感器检测出口压力，将检测值和设定值进行比较，运算出在市政自来水管网的原有压力基础上需要增加的压力，确定电机及水泵投入台套数和变频器输出频率（反应到电机及水泵为转速）以符合用水曲线实现恒压。

无负压、置压、恒压变频调速供水设备最大限度地利用了市政自来水管网的原有压力，对市政管网不构成负压，且可设置市政自来水管网许可吸水压力，是供水领域新一代节能型产品。

用水池取代不锈钢水塔，开式无负压、置压、恒压变频调速供水设备可用于生活、消防合用系统。

管中泵无负压供水设备特点传统的供水方式离不开蓄水池，蓄水池中的水一般由自来水管网供给，这样，原来有压力的水进入水池后变成了零压力，然后再从零压力开始加压，造成大量电力资源的浪费。

1. 管中泵无负压供水设备为微机全自动控制变频调速运行，停电设备自动停机，来电自动开机，完全做到全自动。

2. 设备采用多级全不绣钢加压泵，泵壳，叶轮及主要配件均采用食品级不绣钢材质制造，流通光滑，高效节能，运转平稳，噪音极底，整机性能优异，是理想的绿色环保节能型给水设备。

3.无需修建水池或水箱，也不需设置大型气压罐，节省了一大笔投资，而且由于能充分利用自来水管网自身压力。

管中泵无负压供水设备4. 卫生无污染，供水系统从自来水管网至用户水龙头为全封闭结构。

污染物不会进入系统，水体不与空气直接接触，过滤部件采用食品级不绣钢制作，无二次污染机会，环保卫生。

5. 节能效果显著，设备直接与自来水管串接，在自来水厂一次供水管网压力的基础、上叠加所需的压力，差多少，补多少，能充分利用管网的压力，用水低峰期，设备甚至不需要运行，与传统给水设备比，节能达30%-90%6. 节约水资源，不用定期清洗消毒，不浪费水资源和人力资源。

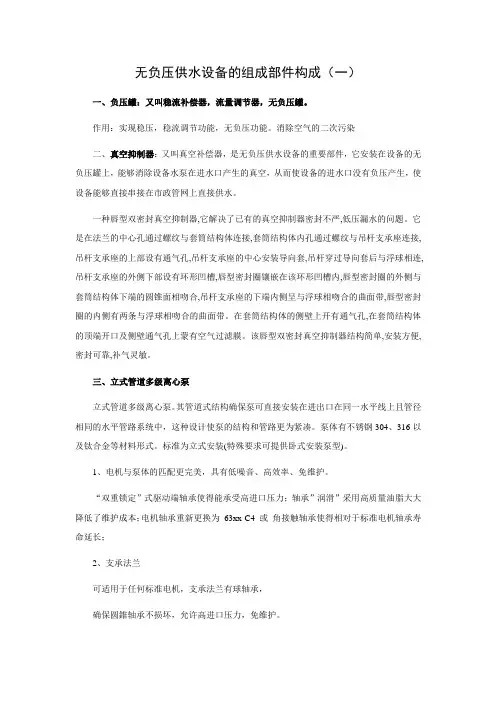

无负压供水设备的组成部件构成（一）一、负压罐：又叫稳流补偿器，流量调节器，无负压罐。

作用：实现稳压，稳流调节功能，无负压功能。

消除空气的二次污染二、真空抑制器：又叫真空补偿器，是无负压供水设备的重要部件，它安装在设备的无负压罐上，能够消除设备水泵在进水口产生的真空，从而使设备的进水口没有负压产生，使设备能够直接串接在市政管网上直接供水。

一种唇型双密封真空抑制器,它解决了已有的真空抑制器密封不严,低压漏水的问题。

它是在法兰的中心孔通过螺纹与套筒结构体连接,套筒结构体内孔通过螺纹与吊杆支承座连接,吊杆支承座的上部设有通气孔,吊杆支承座的中心安装导向套,吊杆穿过导向套后与浮球相连,吊杆支承座的外侧下部设有环形凹槽,唇型密封圈镶嵌在该环形凹槽内,唇型密封圈的外侧与套筒结构体下端的圆锥面相吻合,吊杆支承座的下端内侧呈与浮球相吻合的曲面带,唇型密封圈的内侧有两条与浮球相吻合的曲面带。

在套筒结构体的侧壁上开有通气孔,在套筒结构体的顶端开口及侧壁通气孔上蒙有空气过滤膜。

该唇型双密封真空抑制器结构简单,安装方便,密封可靠,补气灵敏。

三、立式管道多级离心泵立式管道多级离心泵。

其管道式结构确保泵可直接安装在进出口在同一水平线上且管径相同的水平管路系统中，这种设计使泵的结构和管路更为紧凑。

泵体有不锈钢304、316以及钛合金等材料形式。

标准为立式安装(特殊要求可提供卧式安装泵型)。

1、电机与泵体的匹配更完美，具有低噪音、高效率、免维护。

“双重锁定”式驱动端轴承使得能承受高进口压力；轴承”润滑”采用高质量油脂大大降低了维护成本；电机轴承重新更换为63xx-C4 或角接触轴承使得相对于标准电机轴承寿命延长；2、支承法兰可适用于任何标准电机，支承法兰有球轴承，确保圆錐轴承不损坏，允许高进口压力，免维护。

3、集装式轴封平衡型集装式轴封, 所有零件组装在一起，无轴向移动，不磨损轴和橡胶件。

具有快速更换、容易安装、安全操作的特点。

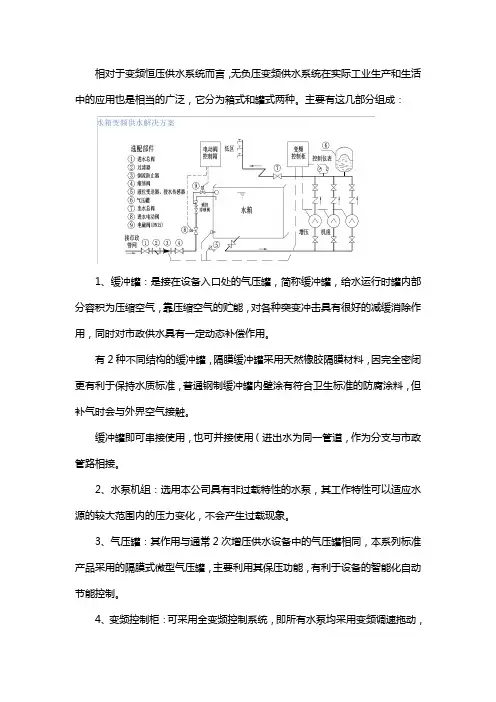

相对于变频恒压供水系统而言，无负压变频供水系统在实际工业生产和生活中的应用也是相当的广泛，它分为箱式和罐式两种。

主要有这几部分组成：
1、缓冲罐：是接在设备入口处的气压罐，简称缓冲罐，给水运行时罐内部分容积为压缩空气，靠压缩空气的贮能，对各种突变冲击具有很好的减缓消除作用，同时对市政供水具有一定动态补偿作用。

有2种不同结构的缓冲罐，隔膜缓冲罐采用天然橡胶隔膜材料，因完全密闭更有利于保持水质标准，普通钢制缓冲罐内壁涂有符合卫生标准的防腐涂料，但补气时会与外界空气接触。

缓冲罐即可串接使用，也可并接使用（进出水为同一管道，作为分支与市政管路相接。

2、水泵机组：选用本公司具有非过载特性的水泵，其工作特性可以适应水源的较大范围内的压力变化，不会产生过载现象。

3、气压罐：其作用与通常2次增压供水设备中的气压罐相同，本系列标准产品采用的隔膜式微型气压罐，主要利用其保压功能，有利于设备的智能化自动节能控制。

4、变频控制柜：可采用全变频控制系统，即所有水泵均采用变频调速拖动，
也可采用部分变频控制系统（样本标准产品只有1台泵为变频调速拖动）。

5、旁通管路：如果市政供水平时能够满足水压要求，仅在供水高峰时压力不足，可加载旁通管路，可使市政下拉供水与增压供水实现自动切换运行。

上田泵业是专业从事各类给排水成套设备生产和销售的企业。

产品涵盖一体化预制泵站，无负压变频箱式供水泵站，污水提升装置，油水分离装置，地埋式一体化污水处理装置，食品级不锈钢水箱，智能控制柜等，深受广大用户的欢迎。

无负压供水设备是一种新型的节能供水设备。

运用当今先进的微电脑控制技术，将变频调速器与电机水泵组合而成的机电一体化高科技节能供水装置。

变频恒压供水设备以水泵出水端水压（或用户用水流量）为设定参数，通过微机自动控制变频器的输出频率从而调节水泵电机的转速，实现用户管网水压的闭环调节，使供水系统自动恒压稳于设定的压力值：即用水量增加时，频率提高，水泵转速加快；用水量减少时，频率降低，水泵转速减慢。

这样就保证了整个用户管网随时都有充足的水压（与用户设定的压力一致）和水量（随用户的用水情况变化而变化）。

设备主要由水泵机组、测压稳压罐、压力传感器、变频控制柜等组成，能始终维持压力表压力（即用户管网水压）等于用户设定值。

可用于一般生活或生产供水。

供水系统组成方式有：1、变频供水设备与市政管网并网恒压供水，在供水压力可满足需要时，自动停运全部水泵。

否则，恒压供水设备起动，增大压力满足用水要求。

2、附加小泵或气压罐，为完全消除小流量或零流量供水电耗，可增加辅助小泵或辅助气压罐，当供水压力低时，自动停运主泵，使小泵或气压罐运行。

应用范围：1、新建的住宅小区、别墅、写字楼、综合楼生活供水。

2、高层建筑、消防用水、高级宾馆饭店等的生活供水。

3、气压给水,地面水池加压等传统供水系统改造。

4、各种锅炉冷水供水系统、锅炉热水。

5、自来水厂的中间加压泵站、自来水二次增压。

6、各工矿企业的生产、生活用水、管网稳压。

7、各种类型的循环水、冷却水供应系统。

8、自来水压力不能满足要求的生活、消防加压供水等以上就是今天分享的全部内容，希望对大家有所帮助。

河南上田泵业有限公司是一家成集泵产品开发、给排水工程设计、变频调速恒压供水、消防成套及电气控制设备的生产、销售、服务为一体的大型现代化企业，专注于消防系统、污水系统、循环系统、二次供水系统和控制系统等民用建筑用泵及其成套设备的研发与生产。

全自动无负压供水设备的组成及工作原理
一、全自动无负压供水设备的组成及应用：
1、无负压给水设备由气压罐、水泵及电控系统三部分组成，其突出产品的特色是，不需建造水塔，赞助小、占地少，布置灵活，建成投产快。

2、采用水气自动调节、自动运转、节能与自来水自动并网，停电后仍可供水，调试后不需看管。

广泛用于企事业单位、住宅区及农村的生产、生活、办公供水。

3、无负压给水设备主要功能全，保险系数高，设备局部出现故障时，能启用应急主要功能继续供水。

该设备可与市政供水网自动并网运行，并具有双变频主要功能，即能满足生活生产用水的正常压力和流量，有能在出现火情时自动转换为高压大流量供水，可一机多用。

二、全自动无负压供水设备的工作原理：
1、由交流变频器、远传压力表、调节器组成调节控制机构，由断路器、接触器等为执行机构共同组成完整的恒压变量供水系统。

2、二台水泵的工作状态：1号泵变频工作，频率上升至某设定值达到设定压力，这时变频装置工作在恒压状态。

当用水量增大时，压力下降，水泵在某设定值频率上维持一段时间后，达不到设定压力，便自动转为1号泵工频运行，启动2号泵变频工作。

3、当用水量减小时，1号泵停止，由2号泵变频工作，频率上升至某设定值，以维持设定压力，起到恒压变量作用。

三、安装：
1、设备安装应选择通风良好、灰尘少、不潮湿的场地，环境湿度为标准。

在室外应设防雨，防雷等设施。

2、选定场地后，要处理好地基、在用砼浇注或用砖石砌筑罐体支承座。

待基座完全固化后，再吊装罐体并放稳，随后设备安装附件，接通电源。

克拉玛依无负压变频供水设备组成编辑无负压供水主要由无负压稳流罐、压力罐(隔膜式或气囊式膨胀罐)、无负压控制柜、水泵、电机、过滤器、倒流防止器、传感器、电接点压力表、管路组件、底座等组成。

市场上有各种形式的无负压设备:1.稳压补偿式无负压供水设备2.箱式无负压供水设备3.叠压高位调蓄供水设备4.自来水加压泵站无负压供水设备通过智能控制控制技术与稳压补偿技术实现设备对市政管网不产生负压，保证向用户管网不间断供水。

设备采用的流量控制器在维持最低服务压力的基础上能够自动调节市政管网向设备的输入水量，确保市政管网不产生负压，用水高峰期时能量储存器释放预充的一定压力的氮气，保证稳压补偿罐高压腔的水带有一定压力补偿到恒压腔中，在一定时间内可补充市政管网来水量的不足，通过双向补偿器，在用水低谷期时对稳压补偿罐进行蓄能，对用户管道起稳压补偿作用，夜间及小流量供水时可通过小型膨胀罐供水，防止水泵频繁启动。

充分利用了市政管网的压力，节能效果显著。

水泵如果直接连接在市政管网上，不需要建造蓄水池，直接与市政管网连接，但我国城市供水条例规定为了防止对周围居民用水产生影响，不许将生活、生产水泵直接安装在市政管网上。

为了解决供水设备既可串接在市政供水管网上又不产生负压，更不影响其它用户的用水，需要在水泵进口与市政管网之间增设无负压流量控制器、分腔式稳压补偿罐,双向补偿器等，无负压流量控制器时刻监视市政管网压力，在保证市政管网不产生负压的同时还可充分利用市政管网原有压力。

1、无负压流量控制器无负压控制器时刻监测控制市政管网及补偿罐中的压力，当自来水压力不足时，无负压控制器开始工作，保证市政管网的水压不受影响，不仅保证了用户用水的安全稳定，同时确保了市政管网压力的稳定。

2、双向补偿装置储能与释放调节装置双向补偿可自动对自来水管网进行持续水量补偿，还可以对用户管网起到稳压补偿的作用，确保该设备对自来水管网不产生负压。

供水低峰期，双向补偿器开始工作，将水泵出口端的高压水引向高压腔继续补水，当液面逐渐上升，带压的氮气被挤压回能量储存装置内，这样就完成了低峰期给罐内补水的过程，当高峰期供水或市政管网压力下降时，能量存储装置释放能量，挤压高压腔水向恒压腔补充，汇同恒压腔的市政水一同给用户补水，这样就完成了高峰期向用户补水的过程。

无负压自动供水设备详细概述无负压自动供水设备，又被称为反渗透增压设备，是一种利用反渗透技术来实现压力增加和水质提升的设备。

它是现代化生活中常用的一种设备，广泛应用于住宅、公共建筑、商业场所等各类场所。

本文将详细介绍无负压自动供水设备的工作原理、主要组成部分、优势和应用领域等方面。

首先，无负压自动供水设备通过增压泵组实现水压的增加。

增压泵将来自水源的原水经过滤净化，然后通过增压泵加压，将水推入反渗透膜组件。

其次，反渗透膜组件是无负压自动供水设备的核心部分。

它由特制的半透膜组成，具有高效的过滤和拦截能力。

水分子通过半透膜的小孔进入膜组的集水管，而大部分污染物则被阻拦在膜外。

这样，通过反渗透膜组件处理后的水质将得到显著改善。

最后，电控系统是无负压自动供水设备的控制中心，它通过感应水位、压力等参数的变化，实现对增压泵组和反渗透膜组件的自动控制。

该系统可以监测和调节设备运行状态，确保设备的可靠运行。

首先，无负压自动供水设备采用反渗透技术，可以有效地去除水中的颗粒物、溶解性固体、有机物和无机盐等污染物质，提高水质。

处理后的水质纯净、清澈，可以直接供给用户使用，不需要额外的处理步骤。

其次，无负压自动供水设备通过增压泵组和反渗透膜组件的配合工作，可以实现水压的逐级提升。

即使在水源供水压力较低的情况下，也能够保持供水压力稳定，并且不会产生负压现象。

这对于高层建筑、远离水源的地区等使用者来说，无疑是非常重要的。

另外，无负压自动供水设备的电控系统具有高度智能化的特点。

它可以实时监测设备的运行状态，对压力、水位等参数进行调节和控制。

当水源供应不足，或者设备出现故障时，电控系统能够自动报警并停止设备运行，保证了设备的安全可靠性。

无负压自动供水设备主要应用于住宅小区、写字楼、商场、学校、医院等各类场所。

这些场所通常需要大量的清洁用水，而且对水质和水压要求较高。

无负压自动供水设备可以满足这些要求，为用户提供方便、安全、稳定的水源。

无负压变频供水设备之全面介绍【失败是什么？没有什么，只是更走近成功一步；成功是什么？就是走过了所有通向失败的路，只剩下一条路，那就是成功的路。

】一、无负压变频供水设备以ZKWF智能无负压运行控制器代替机械式稳流罐和真空抑制器，首开管网叠压电子防负压供水方式之先河，使二次加压供水设备进入了节能高效、卫生环保、低成本的电子防负压新时代。

既能保证自来水管网不产生负压，又能最大限度的满足用户的用水需求;不建蓄水池或水箱，不设稳流罐，智能变频供水；结构简单，占用空间小，大幅度节约了基建投资并缩短了施工工期；彻底解决了二次污染问题；充分利用自来水管网的压力，高效节能，运行费用低;全自动运行，易于操作，稳定可靠。

可广泛用于以自来水为水源、需二次加压的高层建筑、居民生活区、办公、工厂、商业等所有场合的新建项目，尤其适用于对已有供水加压系统的改造。

电子无负压供水设备按CJ/T254-2007-《管网叠压供水设备》产品标准生产，代表了当前管网叠压无负压供水系统的最高水平。

二、系统应用范围1, 自来水厂,加压泵房2, 居民生活区,宾馆及其它建筑3, 企业生产用水4, 锅炉循环水系统5, 农田灌溉系统三、无负压变频供水设备工作原理无负压供水设备进水管与自来水管网直接相连，水在自来水管网剩余压力驱动下压入设备进水管，设备的加压水泵在进水剩余压力的基础上继续加压，将供水压力提高到用户所需的压力后向出水管网供水；当用户用水量大于自来水管网供水量时，进水管网压力下降，当设备进水口压力降到绝对压力小于0（或设定的管网保护压力）时，设备中的负压预防和控制装置自动启动工作，对设备运行状态进行调整直至设备停机待命，确保进水管网压力不再降低而对自来水管网造成不利影响；当自来水管网供水能力恢复，进水管网压力恢复到保护压力以上时，设备自动启动，恢复正常供水；当自来水管网剩余压力满足用户供水要求时，设备自动进入休眠状态，由自来水管网直接向用户供水，供水不足时设备自动恢复运行；当用户不用水或用水量很小时，设备自动进入停机休眠状态，由设在设备出水侧的小流量稳压保压罐维持用户数量用水及管网漏水，用户用水稳压保压罐不能维持供水管网所需压力时，设备自动唤醒，恢复正常运行。

无负压给水成套设备的组成
变频供水成套主要由：主泵组、变频调整供水控制系统、稳压泵组（可选组件）、稳压气压罐（可选组件）等组成。

主泵组：供水主泵组主要有DL型立式多级离心泵、GDL型立式多级不锈钢泵和以槽钢和钢板焊接制成的钢制基础构成，一般由2-3台同一型号水泵组成。

变频调整供水控制系统主要由交流变频调压器、可编程控制器（微孔）、数字PID调节器、外围操作执行机构及保护电路、压力传感器、蓄水池液位控制器（水源缺水保护用）等组成。

稳压泵组：稳压泵主要由一直两台小流量水泵构成，其供水扬程大于或等于主泵的供水扬程。

它只在管网小流量或零流量时（例如夜晚）自动投入运营，维护管网的压力，补充小流量用水或管网的渗漏.同时使主泵在小流量和零流量用水时处于停机状态。

气压罐：气压罐是一种密闭容器。

大流量供水时，由水泵加压，罐内贮存的气体被压缩：在小流量或零流量供水时，被压缩气体泄压膨胀，将贮存在罐内的水压输入配水管网，补充用户的小流量用水或管网渗漏，同时使主泵在小流量和零流量用水时处于停机状态。

福州无负压变频供水设备福州无负压变频供水设备产品特点1. 福州无负压变频供水设备按辅助供水方式可分为无辅助供水、小型水泵辅助供水、小型气压水罐辅助供水3种无辅助供水：同型号水泵互为备用，小流量供水时效率较低;小型水泵辅助供水：有两种以上规格的水泵(主泵和副泵)，大流量条件下主泵运行，小流量条件下启用副泵，夜间流量接近零时仍然存在能量浪费;小型气压水罐辅助供水：小流量条件下切换到气压供水方式，避免能量浪费，隔膜式气压水罐可缓冲水锤压力波动。

2. 福州无负压变频供水设备按稳流罐构造可分为气水分离、气水接触2种气水分离：利用胶囊将水和空气隔离，空气与水无接触，卫生条件好，对水锤压力波动有缓冲作用;气水接触：消除负压时空气通过过滤器进入稳流罐，空气与水有接触，卫生条件取决于过滤器质量。

3. 福州无负压变频供水设备按供水压力可分为恒压变量、变压变量2种恒压变量：供水量随用水量变化，但供水水压保持设定值的供水方式。

控制简单，但节能不充分;变压变量：供水量随用水量变化，供水水压按设定供水工作曲线或配水管网终端多点压力控制的供水方式。

节能充分，控制系统比较复杂，管网压力有波动。

福州无负压变频供水设备性能特点1、福州无负压变频供水设备具有强大的贮能保压能力，特别是在夜间时应付少量供水时,可以大大节约电能.2、调节容积(水泵每启动一次可供用户使用的水量)大.泵每启动一次,可以长时间地维持管网压力,设备启动次数少,运行费用低3、福州无负压变频供水设备设备采用国际领先的补气技术气压罐的补气采用微电脑电子检测、限量补气与排气技术，随时保证罐内气体有一定容积，根本解决了气体长期失效带来的水泵频繁启动问题，填补了国际、国内在该问题上的技术空白。

4、福州无负压变频供水设备不同用户的现场条件,无塔自动上水器可采取以下不同的配置(1)、福州无负压变频供水设备的水源是自备井: 1)潜水泵+控制系统+气压罐2)潜水泵 +水池(水箱)+控制系统+气压罐(2)福州无负压变频供水设备的水源是自来水: 1)离心管道泵+控制系统+气压罐2)离心管道泵 +水池(水箱)+ 控制系统+气压罐福州无负压变频供水设备变频控制原理用变频调速来实现恒压供水，与用调节阀门来实现恒压供水相比，节能效果十分显着(可根据具体情况计算出来)。
