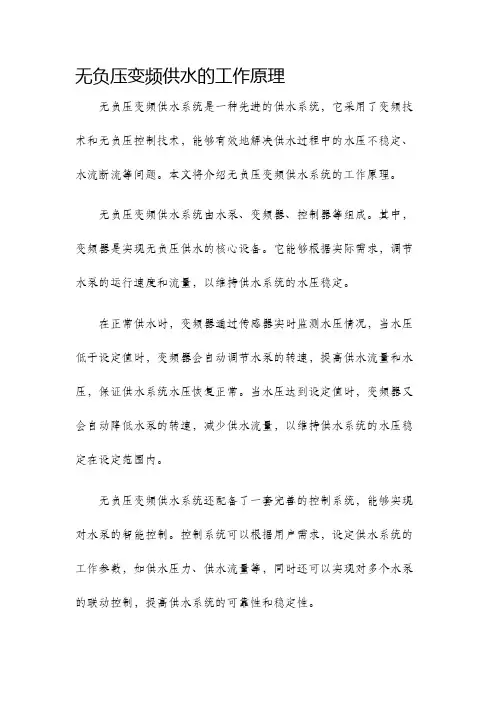

什么是无负压,什么是变频,有什么区别

无负压变频供水的工作原理无负压变频供水系统是一种先进的供水系统，它采用了变频技术和无负压控制技术，能够有效地解决供水过程中的水压不稳定、水流断流等问题。

本文将介绍无负压变频供水系统的工作原理。

无负压变频供水系统由水泵、变频器、控制器等组成。

其中，变频器是实现无负压供水的核心设备。

它能够根据实际需求，调节水泵的运行速度和流量，以维持供水系统的水压稳定。

在正常供水时，变频器通过传感器实时监测水压情况，当水压低于设定值时，变频器会自动调节水泵的转速，提高供水流量和水压，保证供水系统水压恢复正常。

当水压达到设定值时，变频器又会自动降低水泵的转速，减少供水流量，以维持供水系统的水压稳定在设定范围内。

无负压变频供水系统还配备了一套完善的控制系统，能够实现对水泵的智能控制。

控制系统可以根据用户需求，设定供水系统的工作参数，如供水压力、供水流量等，同时还可以实现对多个水泵的联动控制，提高供水系统的可靠性和稳定性。

无负压变频供水系统的工作原理基于供水系统的水压和流量的自动调节。

在供水系统中，变频器根据实际需求调节水泵的运行速度和流量，以保证供水系统的水压稳定在设定范围内。

当供水系统的水压低于设定值时，变频器会增加水泵的转速，提高供水流量和水压；当供水系统的水压达到设定值时，变频器会减少水泵的转速，降低供水流量，以保持供水系统的水压稳定。

无负压变频供水系统的优点主要体现在以下几个方面：1.提高供水系统的水压和流量控制精度，避免供水过程中的水压不稳定、水流断流等问题。

2.节约能源，减少电能消耗。

无负压变频供水系统能够根据实际需求，调节水泵的运行速度和流量，以降低供水系统的能耗。

3.延长水泵的使用寿命。

传统的供水系统中，水泵在启动和停止过程中会产生冲击和压力波动，而无负压变频供水系统能够通过调节水泵的转速，减少水泵的启停次数，减轻其负荷，从而延长水泵的使用寿命。

4.提高供水系统的稳定性和可靠性。

无负压变频供水系统配备了一套先进的控制系统，能够实现对水泵的智能控制，并且可以实现对多个水泵的联动控制，提高供水系统的可靠性和稳定性。

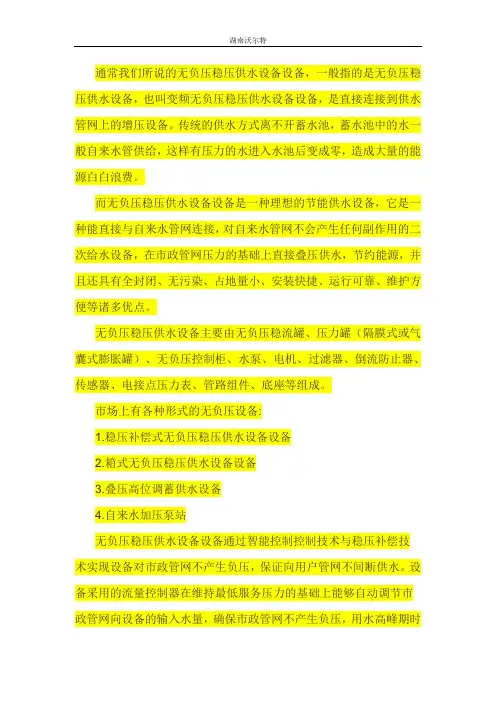

通常我们所说的无负压稳压供水设备设备，一般指的是无负压稳压供水设备，也叫变频无负压稳压供水设备设备，是直接连接到供水管网上的增压设备。

传统的供水方式离不开蓄水池，蓄水池中的水一般自来水管供给，这样有压力的水进入水池后变成零，造成大量的能源白白浪费。

而无负压稳压供水设备设备是一种理想的节能供水设备，它是一种能直接与自来水管网连接，对自来水管网不会产生任何副作用的二次给水设备，在市政管网压力的基础上直接叠压供水，节约能源，并且还具有全封闭、无污染、占地量小、安装快捷、运行可靠、维护方便等诸多优点。

无负压稳压供水设备主要由无负压稳流罐、压力罐（隔膜式或气囊式膨胀罐）、无负压控制柜、水泵、电机、过滤器、倒流防止器、传感器、电接点压力表、管路组件、底座等组成。

市场上有各种形式的无负压设备:1.稳压补偿式无负压稳压供水设备设备2.箱式无负压稳压供水设备设备3.叠压高位调蓄供水设备4.自来水加压泵站无负压稳压供水设备设备通过智能控制控制技术与稳压补偿技术实现设备对市政管网不产生负压，保证向用户管网不间断供水。

设备采用的流量控制器在维持最低服务压力的基础上能够自动调节市政管网向设备的输入水量，确保市政管网不产生负压，用水高峰期时能量储存器释放预充的一定压力的氮气，保证稳压补偿罐高压腔的水带有一定压力补偿到恒压腔中，在一定时间内可补充市政管网来水量的不足，通过双向补偿器，在用水低谷期时对稳压补偿罐进行蓄能，对用户管道起稳压补偿作用，夜间及小流量供水时可通过小型膨胀罐供水，防止水泵频繁启动。

充分利用了市政管网的压力，节能效果显著。

水泵如果直接连接在市政管网上，不需要建造蓄水池，直接与市政管网连接，但我国城市供水条例规定为了防止对周围居民用水产生影响，不许将生活、生产水泵直接安装在市政管网上。

为了解决供水设备既可串接在市政供水管网上又不产生负压，更不影响其它用户的用水，需要在水泵进口与市政管网之间增设无负压流量控制器、分腔式稳压补偿罐,双向补偿器等，无负压流量控制器时刻监视市政管网压力，在保证市政管网不产生负压的同时还可充分利用市政管网原有压力。

无负压供水与变频供水无负压供水与变频供水区别在于无负压供水设备是与自来水管网相连接的，而变频供水设备是与水箱或水池相连接的。

无负压供水设备叠加市政管网压力，进行二次加压供水，变频供水设备是先将水打入水箱或水池，设备直接与水箱或水池相连进行加压供水。

无负压供水设备是以市政管网为水源，充分利用了市政管网原有的压力，形成密闭的连续接力增压供水方式，节能效果好，没有水质的二次污染，是变频恒压供水设备的发展与延伸。

变频供水是，智能型管网接力升压（无负压）设备可根据用户需求设定用户供水压力，如果管网供水压力高于设定压力时，水泵机组处于停机状态，自来水可通过连通管路直接对用户供水。

当市政管网供水压力低于设定压力时，设备自动进入接力升压工作状态，机组通过压力传感器，水泵及恒压变频控制柜组成闭环控制系统，随着用水量的变化，不断调整水泵转速及投入运行的水泵台数，以保持供水压力恒定。

无负压供水原理稳流罐式无负压供水设备与市政管网直接连接，在市政管网剩余压力的基础上串联叠压供水。

（1）变频恒压供水：当市政管网供水量大于用户用水量时，稳流罐式无负压供水设备变频恒压供水，此时稳流罐中存储一定量的承压水。

（2）消除负压：当用户用水量增加导致市政管网与稳流罐连接处压力下降，当压力降低到相对压力0以下时，在稳流罐中形成负压，真空抑制器的进气阀门打开，大气进入稳流罐。

此时，稳流罐相当于一个具有自由液面的开口水箱，压力与大气相同，负压被消除。

水位下降到设定值时，液位控制器将控制信号传递给变频控制柜中的控制系统，控制加压机组停止工作，用户停水；当用户用水量减小时，稳流罐中水位上升，气体从真空抑制器排气阀门排除，压力恢复正常后，加压机组重新自动启动，恢复供水。

（3）停水停机功能：当市政管网停水时，加压机组在液位控制器控制下自动停止运行，市政管网供水恢复后，自动启动重新恢复正常供水。

（4）小流量休眠功能：用户不用水或用水量很小时设备自动进入休眠状态(停机)并保持供水压力，用户恢复用水时系统自动唤醒，恢复正常供水。

无负压与变频供水设备的对比与选用问题探讨作者：杨益来源：《城市建设理论研究》2013年第17期摘要：无负压与变频供水设备的对比与选用。

关键词：无负压，变频供水设备中图分类号： TU731.5 文献标识码： A 文章编号：引言在北京自从非典后无负压成套供水设备应用渐多，逐渐占据了一定市场比例，近年来关于建筑给水选用无负压还是变频供水一直存在争论，两种方案都有各自的优点与不足，以下结合本人在工作中碰到的实际案例进行讨论。

一、无负压供水技术的工作原理：无负压供水设备采用微机控制变频调速实现恒压供水，其中的负压补偿系统克服了对管网的不良影响，无负压供水设备设定某一压力值，启动流量控制器调节市政进口压力，避免产生负压。

自来水管网的水进入稳流罐，罐内空气从真空消除器排出，待水充满后，真空消除器自动关闭。

当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水，当自来水管网压力不能满足要求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水。

水泵供水时，若自来水管网水量大于水泵流量时，系统保持正常供水，用水高峰时，若自来水管网水量小于水泵流量时，稳流罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入稳流罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过去后，系统恢复到正常供水状态。

当自来水管网停水或用水高峰时间过长造成稳流罐液位不断下降，液位探测器信号发出报警信号反馈给变频控制器，水泵自动停机，以保护水泵机组。

负压解除后，系统自动恢复正常运行。

夜间小流量供水且自来水管网压力不能满足要求时，稳流罐可以贮存并释放能量，避免了水泵频繁启动。

无负压供水具有以下优点：首先，节能，无负压设备有效地利用了市政自来水原有的压力，节能效果显著；其次，安全卫生，无负压成套设备采用全密闭设计，杜绝了自来水与空气接触，无二次污染；第三，节省机房占地面积，因为不需要水箱且所有设备集中在一个安装底板上，无负压成套设备所需安装空间大幅减少；第四，节省管理维护费用，不需定期清洗水箱，水质检测费用减少。

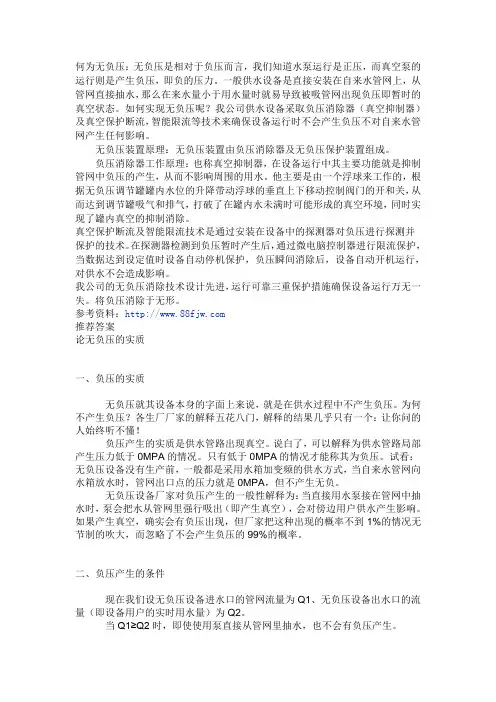

何为无负压：无负压是相对于负压而言，我们知道水泵运行是正压，而真空泵的运行则是产生负压，即负的压力。

一般供水设备是直接安装在自来水管网上，从管网直接抽水，那么在来水量小于用水量时就易导致被吸管网出现负压即暂时的真空状态。

如何实现无负压呢？我公司供水设备采取负压消除器（真空抑制器）及真空保护断流，智能限流等技术来确保设备运行时不会产生负压不对自来水管网产生任何影响。

无负压装置原理：无负压装置由负压消除器及无负压保护装置组成。

负压消除器工作原理：也称真空抑制器，在设备运行中其主要功能就是抑制管网中负压的产生，从而不影响周围的用水。

他主要是由一个浮球来工作的，根据无负压调节罐罐内水位的升降带动浮球的垂直上下移动控制阀门的开和关，从而达到调节罐吸气和排气，打破了在罐内水未满时可能形成的真空环境，同时实现了罐内真空的抑制消除。

真空保护断流及智能限流技术是通过安装在设备中的探测器对负压进行探测并保护的技术。

在探测器检测到负压暂时产生后，通过微电脑控制器进行限流保护，当数据达到设定值时设备自动停机保护，负压瞬间消除后，设备自动开机运行，对供水不会造成影响。

我公司的无负压消除技术设计先进，运行可靠三重保护措施确保设备运行万无一失。

将负压消除于无形。

参考资料：推荐答案论无负压的实质一、负压的实质无负压就其设备本身的字面上来说，就是在供水过程中不产生负压。

为何不产生负压？各生厂厂家的解释五花八门，解释的结果几乎只有一个：让你问的人始终听不懂！负压产生的实质是供水管路出现真空。

说白了，可以解释为供水管路局部产生压力低于0MPA的情况。

只有低于0MPA的情况才能称其为负压。

试看：无负压设备没有生产前，一般都是采用水箱加变频的供水方式，当自来水管网向水箱放水时，管网出口点的压力就是0MPA，但不产生无负。

无负压设备厂家对负压产生的一般性解释为：当直接用水泵接在管网中抽水时，泵会把水从管网里强行吸出（即产生真空），会对傍边用户供水产生影响。

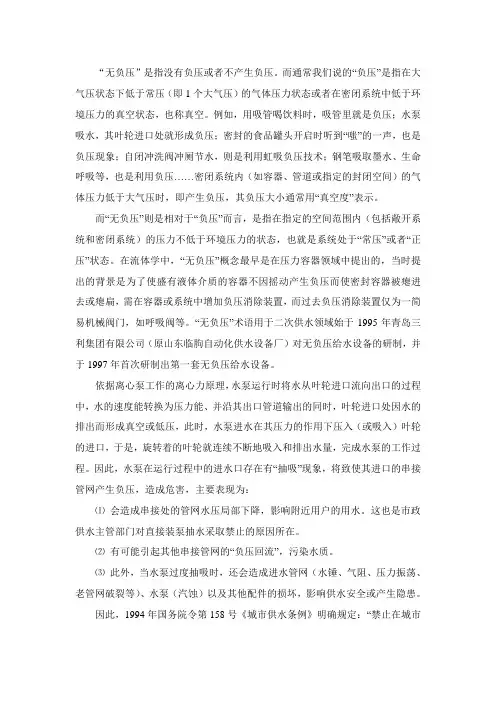

“无负压”是指没有负压或者不产生负压。

而通常我们说的“负压”是指在大气压状态下低于常压（即1个大气压）的气体压力状态或者在密闭系统中低于环境压力的真空状态，也称真空。

例如，用吸管喝饮料时，吸管里就是负压；水泵吸水，其叶轮进口处就形成负压；密封的食品罐头开启时听到“嗤”的一声，也是负压现象；自闭冲洗阀冲厕节水，则是利用虹吸负压技术；钢笔吸取墨水、生命呼吸等，也是利用负压……密闭系统内（如容器、管道或指定的封闭空间）的气体压力低于大气压时，即产生负压，其负压大小通常用“真空度”表示。

而“无负压”则是相对于“负压”而言，是指在指定的空间范围内（包括敞开系统和密闭系统）的压力不低于环境压力的状态，也就是系统处于“常压”或者“正压”状态。

在流体学中，“无负压”概念最早是在压力容器领域中提出的，当时提出的背景是为了使盛有液体介质的容器不因摇动产生负压而使密封容器被瘪进去或瘪扁，需在容器或系统中增加负压消除装置，而过去负压消除装置仅为一简易机械阀门，如呼吸阀等。

“无负压”术语用于二次供水领域始于1995年青岛三利集团有限公司（原山东临朐自动化供水设备厂）对无负压给水设备的研制，并于1997年首次研制出第一套无负压给水设备。

依据离心泵工作的离心力原理，水泵运行时将水从叶轮进口流向出口的过程中，水的速度能转换为压力能、并沿其出口管道输出的同时，叶轮进口处因水的排出而形成真空或低压，此时，水泵进水在其压力的作用下压入（或吸入）叶轮的进口，于是，旋转着的叶轮就连续不断地吸入和排出水量，完成水泵的工作过程。

因此，水泵在运行过程中的进水口存在有“抽吸”现象，将致使其进口的串接管网产生负压，造成危害，主要表现为：⑴会造成串接处的管网水压局部下降，影响附近用户的用水。

这也是市政供水主管部门对直接装泵抽水采取禁止的原因所在。

⑵有可能引起其他串接管网的“负压回流”，污染水质。

⑶此外，当水泵过度抽吸时，还会造成进水管网（水锤、气阻、压力振荡、老管网破裂等）、水泵（汽蚀）以及其他配件的损坏，影响供水安全或产生隐患。

简述无负压变频供水设备摘要：随着人民生活水平不断地提高，高级智能建筑不断地涌现在我们面前，在人们充分享受着智能建筑带来便利的同时，能源供应紧张问题也日益凸显，夏季用电高峰时的拉闸限电严重影响到日常的生产生活，为此，本文就结合多年的实践经济，详细剖析了无负压变频供水设备等方面，以增进各专业相关人员对无负压变频供水设备的了解。

关键词：无负压；变频设备；一、无负压供水设备的工作原理无负压管网增压变频供水系统，是采用微机变频技术、负压处理技术实现无负压供水，通过电子屏显示运行状态，通过真空补偿系统及全封闭结构实现了与自来水管网的直接连接，克服了对管网的不良影响。

无负压变频供水设备的工作原理通过微机检测管网压力，用负压反馈来调节变频器的频率。

首先根据实际情况设定用水点工作压力，检测出水管实际压力并与设定压力进行比较，然后调整变频器频率。

微机随时检测管网压力。

计算速度很快。

调节速度也是瞬时完成，使管网压力始终保持在设定数值上。

全封闭结构及负压反馈抑制系统使本系统可以和自来水直接串接，利用水泵工作的叠加原理，使设备可以充分利用自来水原有的压力，增加了变频调速给水设备的点。

当自来水压力不足致使压力下降时，本设备通过真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的真空度及水位信号，通过微机控制真空抑制器及稳流补偿器中的特殊装置动作，抑制负压产生，保证本系统不对城市管网产生任何影响。

当市政管网的自来水供水压力P1低于用户所需压力P2时，控制系统会自动控制变频泵的运行，直到能够满足用户的压力需求，并控制水泵以一恒定转速运行进行恒压供水。

当用水量增加时转速提高，当用水量减少时转速降低，时刻保证用户的用水压力恒定。

自来水的压力越低，水泵的转速越高；自来水的压力越高，水泵的转速越低。

当自来水的压力不小于用户所需的压力时，水泵停止运转。

当多台泵控制时，控制器会自动启动第二台水泵，第三台水泵……直至达到用户水压设定值再保持恒压供水。

一、概述无负压（无吸程）变频调速恒压供水设备，是二十一世纪供水设备领域发展的必然趋势。

上海奥力泵阀制造有限公司生产的无负压（无吸程）变频调速恒压供水设备是一种不用建水池、水箱、，可直接与自来水管道串接加压，显著节省资源、省电、水源不受污染的供水设备。

它成功解决了高楼生活用水难题，开创了二十一世纪供水领域的新纪元。

二、特点：1.不用建水池、水箱，与自来水管网直接传接加压供水，可充分利用自来水原有压力。

2.供水质量提高，纯净的自来水经过设备加压后直接供给用户，密封连接，水源没有受到任何污染，水质质量好，用户可以用到符合卫生标准的自来水，解决二次污染难题。

3.节能效果50-90%以上。

4.节水显著，克服水池跑、冒、滴、漏、渗现象。

5.不用建水池、泵房，节省投资60%以上。

6.供水质量提高，恒压，解决二次污染难题。

7.设备寿命延长5倍以上。

8.停电不停水（恢复原水管压力供水）。

9.全自动运行。

三、适用范围：1.新建住宅区、办公楼等生活用水。

2.低层自来水压力不能满足要求的消防用水。

3.改造原有的气压供水设备，可以充分利用原有的气压供水罐。

4.已经建好水池的，可以采用无负压设备和水池共用的供水设备，进一步节能。

5.自来水厂的大型中间加压泵站。

6.工矿企业的生产生活用水等。

7.各种循环水系统。

产品名称：无负压（无吸程）变频恒压供水设备四、设备型号编制说明WFY－PW/PL80/20-2QWFY……………无负压变频给水设备PW/PL…………PW卧式稳流罐(无负压罐），PL立式稳流罐（无负压罐）80…………………扬程H：80m20………………水泵流量Q：20m3/h2……………….水泵台数Q………………水泵类型：Q-QDLF型，C－CDLF型，D-DL型，G-GDL型，S-ISG 型五、主要性能与特点1、采用高性能变频器，配用先进的数字微机控制技术，自动化程度高，可实现恒压变量，多恒压变量，变压变量多种控制方式。

项目是否采用无负压供水系统方式，最终取决于水务局或自来水公司，这主要是因为某些城市或某些区县会有特殊要求的情况出现。

使用无负压供水设备应满足的必要条件是什么？1. 根据《管网叠压供水设备》中规定，城市给水管网的供水能力(水量)和供水压力的大小是确定能不能采用叠压供水系统的决定性因素。

如果城市供水管网的供水压力经常处于0.2Mpa左右的情况下，可利用的余压就不多，节能的效果不会显著。

在这种情况下采用管网叠压供水设备的优越性就不大。

由于城市给水管网供水压力本来就不大，直接抽水后压降必然下降很快，而城市给水管网上的消火栓的保证压力不小于0.10Mpa，再加上接入管上必须安设倒流防止器，我们国家目前最低阻力的倒流防止器是0.03Mpa左右，所以不能采用叠压供水系统。

一般来说当城市给水管网的供水压力经常大于0.25Mpa时采用该设备较好。

同时应该指出同一城市不同地段也有所不同，一定要区别对待。

2. 当城市给水管网的管道DN<300时不宜选用管网叠压供水设备，特别是枝状管网时更要特别慎重。

3. 必须取得当地自来水公司主管二次供水部门的同意，同时取得所在地区的供水能力(流量和压力)的可靠数据。

4. 电源的可靠程度也是制约采用管网叠压供水设备的重要条件，若所处地区经常停电且无备用电源，就会出现“停电即停水”现象，由于该设备不设水箱，无节容量可利用。

首先无负压供水设备使用的条件是：有足够的进水压力，最小也得保证进设备压力为0.1MPa，保证无负压设备可以正常启动；第二是前段水量充足，如果市政水量不足，那么在无负压设备运行高峰期时会经常地出现无水停机状态，影响用户的正常用水。

若是能满足以上要求的住宅、酒店、宾馆、医院、办公、学校等建筑的给水系统都可以使用无负压供水设备；对于温度在60度以内时热水系统也可使用无负压供水设备；还有一些空调、冷却塔的补水、高位消防水箱都可以用无负压设备供水。

二者的区别：变频供水是利用变频器的调速功能，自动调节水泵的转速，在用水量发生变化时（水的压力发生变化），自动调节水的压力并保持恒定。

什么是无负压？什么是无负压？无负压就是不让自来水管网产生负压，如普通水泵在自来水压力低于规定压力值时，普通水泵还是会继续抽水，会对自来水管产生负压作用。

一、江西无负压供水设备介绍江西无负压供水设备无需建造水池、水箱，占有空间相对较少，节省设备的初期投资和节省了冲洗水池，给水池消毒的费用。

该设备为全封闭式结构，真正消除供水二次污染，为绿色环保新型变频给水设备。

目前通用的变频恒压供水，取消了地面水池，减少了水质的二次污染，但兴建和使用地下水池的费用和地下水池对水质的污染也是一个问题。

因此无负压增压变频给水设备将是变频变频给水设备发展与延伸。

采用水泵与自来水管网直接相连，用压力调节罐作为水泵进水储水装置，采用真空消除器消除管网内所产生的负压，在充分利用自来水管网直接相连，用压力调节罐作为水泵进水储水装置，采用真空消除器消除管网内所产生的负压，在充分利用自来水管网的原有压力的基础上实现了供水的二次增压，该设备既实现了增加的目的（且丝毫不会影响管网其它用户水），又节省建水池，水箱的投次，在保证管网水质的同时（无二次污染），又可充分利用管网的原有水压，其节能效果极其显著，可达50％以上。

江西无负压供水设备采用国际先进的微机控制变频调速技术，通过压力传感器，将用水量的变化信号变成电子信号，依据用水量的需求,自动对水泵进行投切和转速调整，使供水压力自动维持在设定的压力值。

供水质量高，节能效果明显，高度自动化，可实现无人值守。

长沙远科江西无负压供水设备厂生产的无负压变频供水设备是一种高校节能的给水方式，深得广大用户的青睐。

我厂在无负压供水设备基础上开发了变频给水设备，该设备充分利用自来水管网的原有压力能源，在同样供水需求的情况下，可以选用功率相对较小的水泵及控制设备，同时在夜间小流量用水的情况下利用自来水水压直接供水而无需起动水泵。

相比较于传统的带水池的变频给水设备可节约大量的电能运行成本及投资成本。

二、江西无负压供水设备工作原理1.微机设定给水泵工作压力，即用户用水压力。

本文由湖南供水设备厂家华都供水设备专家对用户使用二次加压供水设备后，整理了本文内容，详细阐述了用户在使用无负压供水设备和箱式变频供水设备的比较。

一、无负压供水设备产品概述HDW无负压供水设备，是我们华都公司专业技术人员在气压供水设备的基础上开发的一种能直接与自来水管网连接、且对自来水管网不产生任何副作用的成套供水设备。

他取代了蓄水池的和屋顶水箱，能充分利用自来水管网的压力直接或间接供水，避免了能源的二次浪费和水质的二次污染，大幅度节约了基建投资并缩短了施工工期。

HDW无负压供水设备由智能型变频控制柜、稳流罐、水泵机组、仪表、阀门及管路、基座等组成，适用于一切需要增高水压、恒定流量的供水系统。

二、无负压供水设备原理：设水泵全速运行时的转速为n1，水泵工作性能曲线为L1，管阻特性曲线为R1，供水量为Q1（工作点为P1），此时耗能矩形面积OH1P1Q1。

用水量由Q1降至Q2时，如果不采取任何措施，则水泵出口处的压力增至H3（工作点为P2）。

此时耗能为矩形面积OH2P2Q2。

当用水量由Q1降至Q2时，如果采用恒压控制，则水泵转速将降至n2，水泵工作特性曲线为L2（工作点为P3），耗能为矩形面积OH1P3Q2，与不采用恒压控制相比，耗能降低了矩形面积H1H3P2P3。

无负压供水设备是直接利用自来水管网压力的一种叠压式供水方式，卫生、节能、综合投资小。

安装调试后，自来水管网的水首先进入稳流罐，并通过真空消除器将罐内的空气自动排除。

当安装在设备出口的压力传感器检测到自来水管网压力满足供水要求时，系统不经过加压泵直接供给；当自来水管网压力不能满足供水要求时，检测压力差额，由加压泵差多少、补多少；当自来水管网水量不足时，空气由真空消除器进入稳流罐破坏罐内真空，即可自动抽取稳流罐内的水供给，并且管网内不产生负压。

三、无负压供水设备的特点：1、技术先进：无负压供水设备将真空抑制技术、流体控制技术和智能变频技术等多项先进技术进行优化融合，无负压供水设备与自来水管网直接串接，实现稳压、节能、卫生、安全可靠运行，不产生负压，不用建水池、水箱。

无负压变频供水的工作原理一、无负压变频供水设备概述随着我国社会主义现代化建设事业的持续发展，给排水设备也在不断提高，从过去老式的水泵加屋顶水箱到现在变频供水（节能、去掉了易污染的屋顶水池）。

近年来又一新型的供水设备出现——无负压变频恒压供水，它是在变频恒压供水设备上发展起来的，它主要由无负压调节罐、水泵、气压罐、智能控制系统等组成。

就它的工作原理介绍如下：自来水管网的水直接进入调节罐，罐内的空气从真空消除器内排出，待水充满后，真空消除器自动关闭。

当自来水能够满足用水压力及水量要求时，设备通过旁通止回阀向用水管网直接供水；当自来水管网的压力不能满足用水要求时，系统通过压力传感器（或压力控制器、电接点压表）给出起泵信号起动水泵运行。

水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水；用水高峰期时，若自来水管网水量小于水泵流量时，调节罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入调节罐，消除了自来水管网的负压，用水高峰期过后，系统恢复正常的状态。

若自来水管网停水而导致调节罐内的水位不断下降，液位探测器给出水泵停机信号以保护水泵机组。

二、无负压变频供水设备设备特点1、节电节水采用变频进行软件起动，避免了电流冲击。

同时是实现恒压控制，也避免了对管网的冲击，延长了管路及阀门的寿命。

传统的水池二次加压供水方式将自来水放入水池，使原有的自来水压力释放为零，浪费可自来水原有压力能。

该设备利用调节装置与自来水管网联结可充分利用管网的压力能，节电可达50%～90%。

2、消除了地下水池的二次污染传统的水池二次加压供水方式将自来水放入水池，水池的水易于被赃物甚至动物尸体所污染，尤其在夏天易产生藻类或滋生蚊虫，直接影响到用户的身体健康。

该设备利用调节装置采用封闭式供水方式，消除了二次污染。

3、节省投资，减少占地，安装、使用、检修方便建造水池，工程总投资大，并且使用过程中要定期清洗，不但增加了工程的总投资，还增加了日常的维护费用。

中崛无负压供水设备，立志打造世界品牌。

为中华崛起，铸世界品牌，为中部崛起，树标杆企业！客户问题，从我中绝，速度改变世界！无负压供水设备介绍无负压供水设备是集微电子技术、自动控制技术及多项现代建筑为一体的新技术，是在绿色环保、节能的时代潮流中出现的一颗新星，此产品已被列入国家十一五规划推广项目，经过了几年的实践，该产品正朝着集约化、系统化、标准化方向发展。

一、无负压供水设备的发展阶段我国采用的楼宇给水增压系统即无负压供水设备大致经历了四个阶段：第一阶段是采用“储水池＋水泵＋高位水箱”的方法，市政来水进入储水池，然后由水泵加压后送至高位水箱，由高位水箱向用户供水，蓄水池起到高峰用水时调节作用；第二阶段是采用“储水池＋水泵＋压力罐”的方法，市政来水进入储水池，然后由水泵加压后送至压力罐，由压力罐向用户供水，蓄水池起到高峰用水时调节作用；第三阶段采用“储水池＋恒压变频供水系统”的方法，设定了系统的供水压力后，在控制的作用下，水泵的转速和投入运行的水泵数量随供水量的变化而改变，输出压力的恒定，一定程度上节省了电耗。

第四阶段管网叠压（无负压）供水时代，设备直接连接在市政来水管网上，不需要修储水池，充分利用了市政来水管网的压力，设备具有高效节能、环保无二次污染、自动化程度高、易维修等特性，逐步成为现代建筑的理性的供水方式。

二、无负压供水设备系统原理智能型管网接力升压（无负压）设备可根据用户需求设定用户供水压力，如果管网供水压力高于设定压力时，水泵机组处于停机状态，自来水可通过连通管路直接对用户供水。

当市政管网供水压力低于设定压力时，设备自动进人接力升压工作状态，机组通过压力传感器，水泵及恒压变频控制柜组成闭环控制系统，随着用水量的变化，不断调整水泵转速及投入运行的水泵台数，以保持供水压力恒定。

流量调节器是密封容器，在供水管网能满足供水要求时，此无负压供水设备作为供水管网与供水设备之间的缓冲装置，以消除水泵机组对管网的脉动影响。

无负压供水设备、变频供水设备等供水设备的区别和原理第一篇：无负压供水设备、变频供水设备等供水设备的区别和原理无负压供水设备是水源都是从蓄水池中来，这样自来水的压力就被卸掉了，而且蓄水池需要二次消毒设备。

无负压给水设备系直接利用自来水管网压力的一种叠压式供水方式，卫生、节能、综合投资小。

安装调试后，自来水管网的水首先进入稳流罐，并通过真空消除器将罐内的空气自动排除。

当安装在设备出口的压力传感器检测到自来水管网压力满足供水要求时，系统不经过加压泵直接供给；当自来水管网压力不能满足供水要求时，检测压力差额，由加压泵差多少、补多少；当自来水管网水量不足时，空气由真空消除器进入稳流罐破坏罐内真空，即可自动抽取稳流罐内的水供给，并且管网内不产生负压。

变频恒压供水设备，既能利用自来水管道的原有压力，又能利用足够的储存水量缓解高峰用水，且不会对自来水管道产生吸力。

二次加压供水设备广泛应用在自来水管网压力不足的场合。

按水泵(离心式水泵，下同)与管道连接方式的不同，供水方式可分为2种：①水箱—水泵加压供水；②管道泵加压供水。

供水方式①由于水箱能有效地进行水量的吞吐，即在非用水高峰时储存水量(此时自来水管道所能提供的流量Q自大于用户所需要的水量Q用，即Q自＞Q用)，而在用水高峰(Q自＜Q用＝时释放所储存的水量，因此能有效地保障用户用水的可靠性，同时由于自来水管是通过水箱与水泵相接的，故水泵始终不会对自来水管网产生负压，但自来水管网中的原有压力无法被水泵利用，势必造成能量的浪费；供水方式②虽然在Q自＞Q用时能利用管网原有的压力，但因没有蓄水装置而不能满足高峰期用水量，故无法确保用户用水的可靠性，并且在用水高峰时对自来水管网产生吸力(这是由水泵本身的性质所决定的)，因而无法被广泛应用。

变频供水设备在城市高层建筑供水用得比较广泛。

能有效控制压力的设定，采用静水专用变频器，缓启动，缓停止，无启动电流，无水锤振动小。

第二篇：石家庄无负压变频供水设备沃尔特水设备石家庄无负压变频供水设备无负压变频给水设备特点1.无负压供水设备投资省无需修建水池或水箱，也不需设置大型气压罐，节省了一大笔投资，而且由于能充分利用自来水管网依次依次供水压力加压泵选型可以减少，设备投资减少沃尔特水设备2.卫生无污染供水系统从自来水管网至用户水龙头为全封闭结构。
