塑件结构工艺性分析

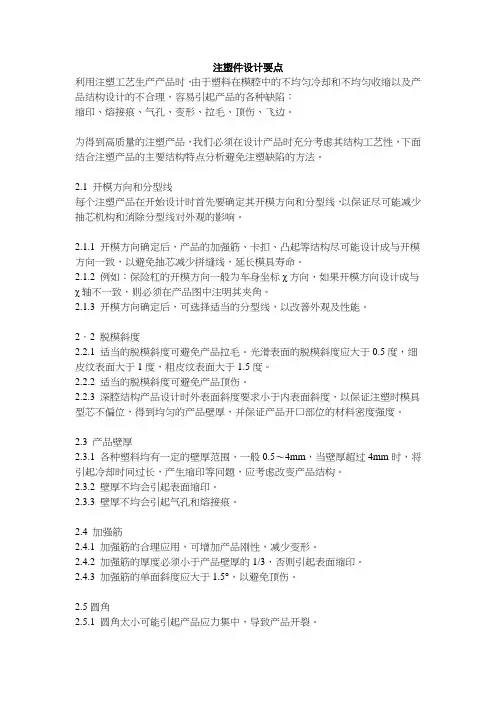

注塑件设计要点利用注塑工艺生产产品时，由于塑料在模腔中的不均匀冷却和不均匀收缩以及产品结构设计的不合理，容易引起产品的各种缺陷：缩印、熔接痕、气孔、变形、拉毛、顶伤、飞边。

为得到高质量的注塑产品，我们必须在设计产品时充分考虑其结构工艺性，下面结合注塑产品的主要结构特点分析避免注塑缺陷的方法。

2.1 开模方向和分型线每个注塑产品在开始设计时首先要确定其开模方向和分型线，以保证尽可能减少抽芯机构和消除分型线对外观的影响。

2.1.1 开模方向确定后，产品的加强筋、卡扣、击起等结构尽可能设计成与开模方向一致，以避免抽芯减少拼缝线，延长模具寿命。

2.1.2 例如：保险杠的开模方向一般为车身坐标χ方向，如果开模方向设计成与χ轴不一致，则必须在产品图中注明其夹角。

2.1.3 开模方向确定后，可选择适当的分型线，以改善外观及性能。

2〃2 脱模斜度2.2.1 适当的脱模斜度可避免产品拉毛。

光滑表面的脱模斜度应大于0.5度，细皮纹表面大于1度，粗皮纹表面大于1.5度。

2.2.2 适当的脱模斜度可避免产品顶伤。

2.2.3 深腔结构产品设计时外表面斜度要求小于内表面斜度，以保证注塑时模具型芯不偏位，得到均匀的产品壁厚，并保证产品开口部位的材料密度强度。

2.3 产品壁厚2.3.1 各种塑料均有一定的壁厚范围，一般0.5～4mm，当壁厚超过4mm时，将引起冷却时间过长，产生缩印等问题，应考虑改变产品结构。

2.3.2 壁厚不均会引起表面缩印。

2.3.3 壁厚不均会引起气孔和熔接痕。

2.4 加强筋2.4.1 加强筋的合理应用，可增加产品刚性，减少变形。

2.4.2 加强筋的厚度必须小于产品壁厚的1/3，否则引起表面缩印。

2.4.3 加强筋的单面斜度应大于1.5°，以避免顶伤。

2.5圆角2.5.1 圆角太小可能引起产品应力集中，导致产品开裂。

2.5.2 圆角太小可能引起模具型腔应力集中，导致型腔开裂。

2.5.3 设置合理的圆角，还可以改善模具的加工工艺，如型腔可直接用R刀铣加工，而避免低效率的电加工。

水杯的塑件结构工艺性分析
针对水杯的塑件结构，其工艺性分析主要包括以下几个方面：
1.材料选择：水杯塑料件的材料选择对工艺性影响很大，要考虑其熔体流动性、热稳定性、耐久性等特性。

通常选择聚乙烯、聚丙烯、ABS、PVC等塑料材料。

2.模具设计：水杯塑件的模具设计要考虑到结构复杂程度、尺寸精度、成型效率等因素，以确保生产出的产品具有稳定的尺寸和质量。

同时，设计时还要注重模仁布置、冷却系统等工艺细节。

3.注塑工艺：注塑工艺参数包括模温、射出速度、射出压力、保压时间等。

不同的塑料材料和产品要求会对这些参数产生影响，需要根据实际情况进行调整以保证质量和速度。

4.后处理工艺：水杯塑件在成型后需要进行后处理，包括精修、气孔处理、油漆喷涂等环节。

这些工艺都需要有相应的技能和经验，对于成品质量和外观效果的影响也很大。

总之，对于水杯塑件结构工艺性的分析需要综合考虑材料、模具设计、注塑工艺和后处理等多个方面。

这些因素的优化与协调可以大大提高产品的生产效率和质量，降低不良率和生产成本。

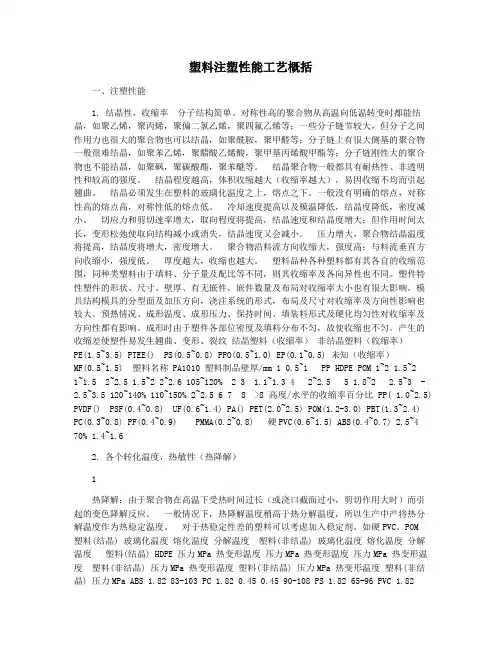

塑料注塑性能工艺概括一、注塑性能1. 结晶性，收缩率分子结构简单、对称性高的聚合物从高温向低温转变时都能结晶，如聚乙烯，聚丙烯，聚偏二氯乙烯，聚四氟乙烯等；一些分子链节较大，但分子之间作用力也很大的聚合物也可以结晶，如聚酰胺，聚甲醛等；分子链上有很大侧基的聚合物一般很难结晶，如聚苯乙烯，聚醋酸乙烯酸，聚甲基丙烯酸甲酯等；分子链刚性大的聚合物也不能结晶，如聚砜，聚碳酸酯，聚苯醚等。

结晶聚合物一般都具有耐热性、非透明性和较高的强度。

结晶程度越高，体积收缩越大（收缩率越大），易因收缩不均而引起翘曲。

结晶必须发生在塑料的玻璃化温度之上，熔点之下。

一般没有明确的熔点，对称性高的熔点高，对称性低的熔点低。

冷却速度提高以及模温降低，结晶度降低，密度减小。

切应力和剪切速率增大，取向程度将提高，结晶速度和结晶度增大；但作用时间太长，变形松弛使取向结构减小或消失，结晶速度又会减小。

压力增大，聚合物结晶温度将提高，结晶度将增大，密度增大。

聚合物沿料流方向收缩大，强度高；与料流垂直方向收缩小，强度低。

厚度越大，收缩也越大。

塑料品种各种塑料都有其各自的收缩范围，同种类塑料由于填料、分子量及配比等不同，则其收缩率及各向异性也不同。

塑件特性塑件的形状、尺寸、壁厚、有无嵌件，嵌件数量及布局对收缩率大小也有很大影响。

模具结构模具的分型面及加压方向，浇注系统的形式，布局及尺寸对收缩率及方向性影响也较大。

预热情况、成形温度、成形压力、保持时间、填装料形式及硬化均匀性对收缩率及方向性都有影响。

成形时由于塑件各部位密度及填料分布不匀，故使收缩也不匀。

产生的收缩差使塑件易发生翘曲、变形、裂纹结晶塑料（收缩率）非结晶塑料（收缩率）PE(1.5~3.5) PTEE() PS(0.5~0.8) PPO(0.5~1.0) EP(0.1~0.5) 未知（收缩率）MF(0.5~1.5) 塑料名称 PA1010 塑料制品壁厚/mm 1 0.5~1 PP HDPE POM 1~2 1.5~21~1.5 2~2.5 1.5~2 2~2.6 105~120% 2 3 1.1~1.3 4 2~2.5 5 1.8~2 2.5~3 - 2.5~3.5 120~140% 110~150% 2~2.5 6 7 8 >8 高度/水平的收缩率百分比 PP( 1.0~2.5) PVDF() PSF(0.4~0.8) UF(0.6~1.4) PA() PET(2.0~2.5) POM(1.2-3.0) PBT(1.3~2.4) PC(0.3~0.8) PF(0.4~0.9) PMMA(0.2~0.8) 硬PVC(0.6~1.5) ABS(0.4~0.7) 2.5~4 70% 1.4~1.62. 各个转化温度，热敏性（热降解）1热降解：由于聚合物在高温下受热时间过长（或浇口截面过小，剪切作用大时）而引起的变色降解反应。

塑料模具设计说明书题目：姓名学号班级2014 年月日目录第一章塑件的工艺分析1.1 任务要求1.2 原料ABS的成型特性和工艺参数1.3 塑件的结构工艺性第二章注射设备的选择2.1 注射成型工艺条件2.2 选择注射机第三章型腔布局与分型面的选择3.1 塑件的布局3.2 分型面的选择第四章浇注系统的设计4.1主流道和定位圈的设计4.2 分流道设计4.3 浇口的设计4.4冷料穴的设计4.5 排气系统的分析第五章主要零部件的设计计算5.1 型芯、型腔结构的确定5.2 成型零件的成型尺寸第六章成型设备的校核6.1、注射成型机注射压力校核6.2、注射量的校核6.3、锁模力的校核相关零件图第一章塑件的工艺分析1.1 任务要求图1 盒盖1.2原料ABS的成型特性和工艺参数ABS是目前产量最大、应用最广的工程塑料。

ABS是不透明非结晶聚合物，无毒、无味，密度为 1.02～1.05 g／cm3。

ABS 具有突出的力学性能，坚固、坚韧、坚硬；具有一定的化学稳定性和良好的介电性能；具有较好尺寸稳定性，易于成型和机械加工，成型塑件表面有较好光泽，经过调色可配成任何颜色，表面可镀铬。

其缺点是耐热性不高，连续工作温度约为70℃，热变形温度约为93℃，但热变形温度比聚苯乙烯、聚氯乙烯、尼龙等都高；耐候性差，在紫外线作用下易变硬发脆。

可采用注射、挤出、压延、吹塑、真空成型、电镀、焊接及表面涂饰等多种成型加工方法。

ABS的成型特性：(1)ABS易吸水，成型加工前应进行干燥处理，表面光泽要求高的塑件应长时间预热干(2)流动性中等，溢边值0.04 mm左右。

(3)壁厚、熔料温度对收缩率影响极小，塑件尺寸精度高。

(4)ABS比热容低，塑化效率高，凝固也快，故成型周期短。

(5)ABS的表观黏度对剪切速率的依赖性很强，因此模具设计中大都采用点浇口形式。

(6)顶出力过大或机械加工时塑件表面会留下白色痕迹，脱模斜度宜取2°以上。

(7)易产生熔接痕，模具设计时应注意尽量减少浇注系统对料流的阻力。

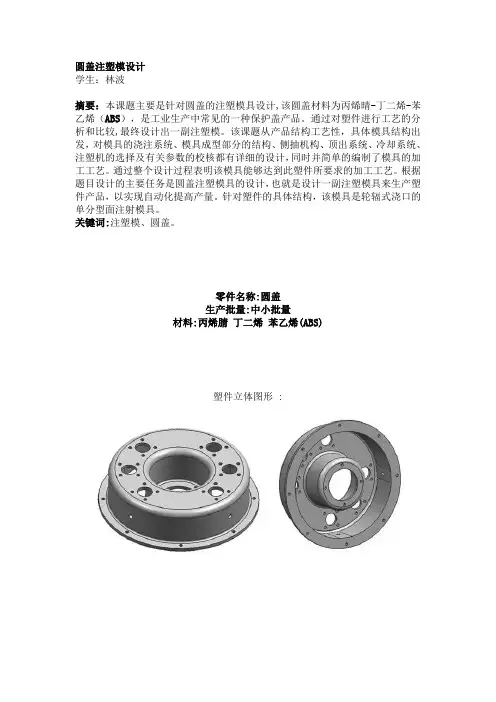

圆盖注塑模设计学生：林波摘要：本课题主要是针对圆盖的注塑模具设计,该圆盖材料为丙烯晴-丁二烯-苯乙烯（ABS），是工业生产中常见的一种保护盖产品。

通过对塑件进行工艺的分析和比较,最终设计出一副注塑模。

该课题从产品结构工艺性，具体模具结构出发，对模具的浇注系统、模具成型部分的结构、侧抽机构、顶出系统、冷却系统、注塑机的选择及有关参数的校核都有详细的设计，同时并简单的编制了模具的加工工艺。

通过整个设计过程表明该模具能够达到此塑件所要求的加工工艺。

根据题目设计的主要任务是圆盖注塑模具的设计，也就是设计一副注塑模具来生产塑件产品，以实现自动化提高产量。

针对塑件的具体结构，该模具是轮辐式浇口的单分型面注射模具。

关键词:注塑模、圆盖。

零件名称:圆盖生产批量:中小批量材料:丙烯腈丁二烯苯乙烯(ABS)塑件立体图形 :一、塑件的工艺性分析塑件的工艺性分析包括:塑件的原材料分析、塑件的尺寸精度分析、塑件表面质量和塑件的工艺性分析,其具体分析如下:1、塑件的原材料分析:塑料品种结构特点使用温度化学稳定性性能特点成型特点丙烯腈、丁二烯、苯乙烯(ABS),属于热塑性塑料非结晶态树脂,不透明小于85-110℃,脆化温度未-18℃有较良好的耐化学试剂性,不耐浓的氧化性酸及醛、酮、酯、氧化烃等不透明,具有良好的综合物理力学性能,耐热、耐腐、耐磨及良好的抗蠕变性,介电性能好,吸水性较强熔融温度高(超过250℃时才出现分解),熔体粘度不太高,流动性中等(溢边值为0.04mm),与流动性和压力有关,对压力更敏感,冷却速度较快,成型收缩小结论: ①熔融温度较高,熔体黏度中等,一般采用螺杆注射机成型,模具温度可控制在60-80℃②吸湿性强,含水量应小于0.3％,必须充分干燥③易发生熔接熔接痕,应注意选择进料口位置形式,顶出力过大或机械加工时塑件表面呈现“白色痕迹”(但在热水中加热可消失),脱模斜度应取2°以上2、塑件的结构工艺性分析:⑴ 从图纸上分析,该塑件的外形为回转体,壁厚均匀,都为3.5mm,且符合最小壁厚要求.⑵ 塑件型腔较大,有尺寸不等的孔,如:36-Ф3.5 、6-Ф16,它们均符合最小孔径要求.⑶ 在塑件侧壁有四个Ф5mm的孔,因此成型后塑件不易取出,需要考虑侧抽装置.3 、塑件的尺寸精度分析:该塑件的未注公差按MT5级公差要求,其余公差要求按制件的制件图所示公差要求塑件的外形尺寸: ФФ内形尺寸: Ф孔尺寸: ФФФФ空心距尺寸: ФФФФ4、塑件表面质量分析：该塑件为工业用圆盖塑料,对其表面质量没有什么高的要求,粗糙度可取Ra3.2um ,塑件内部也不需要较高的表面粗糙度要求,所以内外表面的粗糙度都3取Ra3.2um.结论:该塑件可采用注射成型加工,且加工性能较好,但成型以后需要设置侧抽芯机构才能将塑件顺利脱出.二、成型设备选择与模塑工艺规程编制1、计算塑件的体积:+2、注塑机的初步选择塑件成型所需的注射总量应小于所选注塑机的注射容量.注射容量以容积()表示时,塑件体积(包括浇注系统)应小于注塑机的注塑容量,其关系是:式中- 塑件与浇注系统的体积()- 注射机注射容量()0.8- 最大注射容量利用系数根据塑件的原材料分析,查相关手册①得知该塑件的原材料所需的注射压力为60-100 ,由于塑件的尺寸较大,型芯较多,所以选择较大的注射压力.模具所需的注射压力应小于或等于注射机的额定注射压力,其关系按下式:式中- 塑件成型是所需的压力()- 所选注射机的额定注射压力()模具所需的最大锁模力应小于或等于注射机的额定锁模力,其关系式如下:式中- 模具型腔压力,取45MPa- 塑件与浇注系统在分型面上的投影面积()- 注射机额定锁模力(N)再根据塑件形状及尺寸采用一模一件的模具结构,由以上数据,相关资料②初选螺杆式注塑机:XS-ZY-250.它的注射容量为250,注塑压力为130MPa,锁模力为1800KN,均满足以上条件.3、塑件模塑成型工艺参数的确定ABS注射成型工艺参数见下表,试模时,可根据实际情况作适当调整工艺参数规格工艺参数规格预热和干燥温度t/℃: 80-95成型时间/s 注射时间0-5时间/h: 4-5保压时间15-30料筒温度t/℃ 后段150-170 冷却时间15-30 中段165-180 总周期40-70 前段180-200螺杆转速n/()30-60喷嘴温度t/℃ 170-180后处理方法红外线灯烘箱模具温度t/℃ 50-80 温度t/℃ 70 注射压力p/Mpa 60-100时间/h2-4三、注射模的结构设计注射模结构设计主要包括: 分型面的选择、模具型腔数目的确定及型腔的排列、浇注系统设计、型芯、型腔结构的确定、推件方式、侧抽芯机构的设计、模具结构零件设计等内容.1、分型面的选择该塑件为工业用圆盖塑料,对其表面质量没有什么高的要求,只要求外径没有明显的斑点及熔接痕.在选择分型面时,根据分型面的选择原则,考虑不影响塑件的外观以及成型后能够顺利取出制件如图所示,塑件留动模,塑件的脱模容易实现,且模具的加工相对以上方案简单,方便. 所以,通过对以上几种分型面的考虑以及塑件的外观的要求,选择大端底平面作为分型面的方案较合适.2、型腔数目的确定及型腔的排列由于该塑件采用一模一件成型,所以,型腔布置在模具的中间.这样也有利于浇注系统的排列和模具的平衡.3、浇注系统的设计(1)主流道设计主流道是指浇注系统中从注射机喷嘴与模具接触处开始到分流道为止的塑料熔体的流动通道，是熔体最先流经模具的部分，它的形状与尺寸对塑料熔体的流动速度和充模时间有较大的影响，因此，必须使熔体的温度降和压力损失最小。

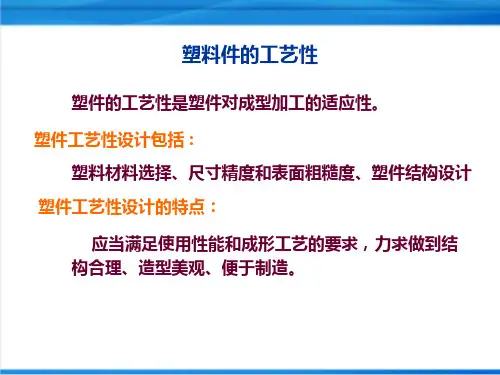

塑料成型制件的结构工艺性l塑料制件的设计是在满足使用要求的前提下，根据选用塑料的类型及其成型加工特点，确定相应而合理的成型工艺，并根据该成型工艺的特性而设计出相适应的塑料结构件。

l由于塑料有其特殊的物理机械性能，因此设计塑件时必须充分发挥其性能上的优点，避免或补偿其缺点，在满足使用要求的前提下，塑件形状应尽可能地做到简化模具结构，符合成型工艺特点。

l对于模具设计者来说，在考虑塑件的结构及有关使用要求时，还必须与成型该塑件的成型模具的相应结构结合起来考虑，既要使塑料制件能按使用要求加工出来，保证制件的质量，而又要使模具结构合理、经济。

在塑件结构工艺性设计时，应考虑以下几方面的因素：（1）塑料的各项性能特点；（2）在保证各项使用性能的前提下，塑件结构形状力求简单，且有利于充模流动、排气、补缩和高效冷却硬化（热塑性塑料制件）或快速受热固化（热固性塑料制件）；（3）模具的总体结构应使模具零件易于制造，特别是抽芯和脱模机构。

一、塑料制件的选材二、塑料制件的尺寸和精度三、塑料制件的表面质量四、塑料制件的结构设计表面粗糙度表观质量形状、壁厚、斜度、加强筋、支撑面、圆角、孔、螺纹、齿轮、嵌件、铰链、标记、符号和文字等一、塑料制件的选材塑料制品的选材应考虑如下几个方面，以判断其是否能够满足使用要求。

1）塑料的力学性能，如强度、刚性、韧性、弹性、弯曲性能、冲击性能以及对应力的敏感性。

2）塑料的物理性能，如对环境温度变化的适应性、光学特性、绝热或电气绝缘的程度、精加工和外观的完满程度等。

3）塑料的化学性能，如对接触物（水、溶剂、油、药品）的耐性、卫生程度以及使用上的安全性等。

4）必要的精度，如收缩率的大小以及各向收缩率的差异。

5）成型工艺性，如塑料的流动性、结晶性、热敏性等。

对于塑料材料的这些要求往往是通过塑料的特性表进行选择和比较的。

下表列出常用塑料的特性，以供参考。

二、塑料制件的尺寸和精度1. 塑件的尺寸–总体尺寸主要取决于塑料品种的流动性Ø在一定的设备和工艺条件下，流动性好的塑料可以成型较大尺寸的塑件；反之，成型出的塑件尺寸较小。

塑件结构工艺性分析一、材料选用塑料是目前广泛应用于各行各业的一种材料，其在结构设计中的应用也越来越广泛。

材料的选择对塑件的结构工艺性有着重要影响。

首先，要考虑塑件的使用环境和功能要求。

例如，如果塑件需要承受较大的载荷和压力，就需要选择具有较高强度和刚度的材料。

如果塑件需要抗紫外线或耐高温，就需要选择具有耐候性或耐高温性能的材料。

其次，要考虑材料的加工性能。

不同的塑料在加工过程中有着不同的性能，如流动性、收缩率、熔体粘度等。

这些性能会直接影响到塑件的成型效果和尺寸稳定性。

最后，要考虑成本和可持续发展。

选择成本较低且可回收再利用的材料有助于降低生产成本和减少环境污染。

二、结构设计塑件的结构设计要考虑到材料的特性和加工工艺的要求，以确保塑件在生产加工过程中能够顺利进行。

首先，要合理设计塑件的形状和尺寸。

过于复杂的形状和过小的尺寸会增加成型难度，导致成型效果不佳。

同时，还应保证塑件的结构设计符合模具的规范要求，以便于模具的设计和制造。

其次，要考虑到塑件的组装和装配工艺。

例如，对于需要进行拼装的塑件，要确保其接口的设计合理，以便于拼装完成后的塑件具有足够的稳定性和可靠性。

最后，还应考虑到塑件的成型和冷却等工艺要求。

合理设计成型孔、冷却孔和浇口等结构，有利于塑件的快速成型和降低成型过程中的内应力，从而提高产品质量和生产效率。

三、加工工艺塑件的加工工艺包括模具设计、塑料注射成型、相关配套工艺等，其中模具设计是塑件结构工艺性的重要环节。

首先，模具的设计和制造要符合塑件的结构设计要求。

模具的结构应简单、密封性好、易于脱模，以便于塑件的成型和脱模。

其次，要根据不同材料的特性确定合适的注射工艺参数。

不同材料的熔体粘度和流动性不同，因此注射温度、注射压力和注射时间等参数需要进行合理调整，以确保塑件的成型效果和尺寸稳定性。

最后，要对塑件进行后续处理。

例如，塑料件常常需要进行去毛刺、修边、抛光、喷涂等处理，以提高产品的表面质量和装饰效果。

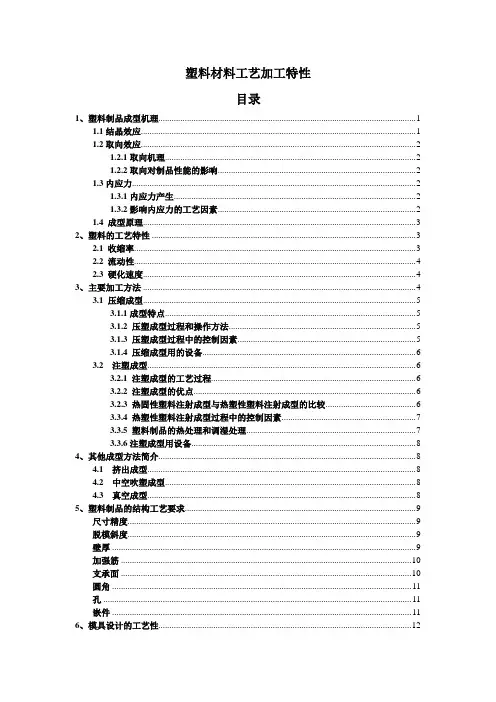

目录1、塑料制品成型机理 (1)1.1结晶效应 (1)1.2取向效应 (2)1.2.1取向机理 (2)1.2.2取向对制品性能的影响 (2)1.3内应力 (2)1.3.1内应力产生 (2)1.3.2影响内应力的工艺因素 (2)1.4 成型原理 (3)2、塑料的工艺特性 (3)2.1 收缩率 (3)2.2 流动性 (4)2.3 硬化速度 (4)3、主要加工方法 (4)3.1 压缩成型 (5)3.1.1成型特点 (5)3.1.2 压塑成型过程和操作方法 (5)3.1.3 压塑成型过程中的控制因素 (5)3.1.4 压缩成型用的设备 (6)3.2 注塑成型 (6)3.2.1 注塑成型的工艺过程 (6)3.2.2 注塑成型的优点 (6)3.2.3 热固性塑料注射成型与热塑性塑料注射成型的比较 (6)3.3.4 热塑性塑料注射成型过程中的控制因素 (7)3.3.5 塑料制品的热处理和调湿处理 (7)3.3.6注塑成型用设备 (8)4、其他成型方法简介 (8)4.1 挤出成型 (8)4.2 中空吹塑成型 (8)4.3 真空成型 (8)5、塑料制品的结构工艺要求 (9)尺寸精度 (9)脱模斜度 (9)壁厚 (9)加强筋 (10)支承面 (10)圆角 (11)孔 (11)嵌件 (11)6、模具设计的工艺性 (12)塑料制件在工业中的应用日趋普遍，这主要是因为它们具有一系列特定的优点。

塑料制件主要优点有：1)塑料密度小、质量轻，这是“以塑代钢”的优点；2)塑料的绝缘性能好，介电损耗低，是电子工业不可缺少的原材料；3)塑料的化学稳定性高，对酸、碱和许多化学药品有良好的耐腐蚀能力；4)塑料减摩、耐磨、减震、隔音等等性能也较好塑料已从代替部分金属、木材、皮革及无机材料发展成为各个部门不可缺少的一种化学材料，并跻身于金属、纤维材料和硅盐酸三大传统材料之列。

1、塑料制品成型机理1.1结晶效应结晶定义：评定聚合物结晶相同的标准是晶体形状、大小及结晶度。

一、原始材料分析1.1塑件工艺性分析饮水机水嘴采用ABS材料，壁厚较厚，故注塑压力应采用70-100mpa，由于是多型腔模，点浇口能均衡各型腔的进料速度。

同时由于点浇口小可以提高注射速率，所以选择点浇口。

由于水嘴有侧凹所以需要侧抽机构。

成型材料性能分析1.2ABS的一般性能1.热塑性材料2外观为不透明呈象牙色颗粒，无毒无味，吸水率低制品可制成各种颜色，表面光泽度高。

3好的易加工性4低蠕变性和优异的尺寸稳定性。

5非结晶无定形聚合物，无明显熔点。

6化学稳定性好，对酸碱盐等一般有机溶剂都很稳定。

7有良好的力学性能，抗冲击性强，耐磨。

8粘度高，流动性差，收缩率为0.4-0.6%成型压力密度1.05g/cm³9熔融温度195-140，成型模温38-93.1.3材料成型性能及条件[1]吸水率极低有良好的阻湿性，成型前省去干燥工序。

熔体粘度随温度升高而降低成型加工温度范围大，成型加工性能极好。

ABS塑料的成型条件二、注塑机选择2.1塑件体积及质量计算单个塑件；体积v=6.83cm³质量m=7.717g两个塑件加浇注系统；总体积V∁∁两个塑件及浇注系统；总体积V=1.6*2*6.83=21.856 cm³质量M=1.6*2*7.717=24.694g塑件在分型面上的投影面积为284cm²所以总面积为2.7*284=766.8 cm²锁模力计算取模腔压力P=70mpa锁模力为F=70*766.8=53676N由于ABS是无定形材料故注射系数α=0.85G>=24.694/0.85=29.052g V>=21.856/0.85=25.723cm³F>=53676/0.85=63148.235N2.2注塑机的选择[1]查表注塑机选取XS-ZY125三、注塑模的结构设计经过分析塑件采用点浇口进料形式，所以采用三板式。

这个模具的结构设计主要包括确定型腔数目、排布、分型面、浇注系统成型零件、脱模机构、导向机构、排气机构等设计。

一、塑件成型工艺性分析1、塑件的分析（1）外形尺寸该塑件壁厚为3mm,塑件外形尺寸不大，塑件熔体流程不太长，适合于注射成型。

（2）精度等级每个尺寸的公差都不一样，有的属于一般精度，有的属于高精度，就按实际公差进行计算。

（3)脱模斜度 ABS属无定形塑料，成型收缩率较小，选择该塑件上型芯和凹模的统一脱模斜度为1度。

2、ABS的性能分析（1）使用性能综合性能好，冲击强度、力学强度较高，尺寸稳定，耐化学性，电气性能好；易于成型和机械加工，其表面可镀铬，适合制作一般机械零件、减摩零件、传动零件和结构零件。

（2)成型性能1）无定型塑料。

其品种很多，各品种的机电性能及成型特性也各有差异，应按品种来确定成型方法及成型条件。

2）吸湿性强。

含水量应小于0.3%（质量）。

必须充分干燥，要求表面光泽的塑件应要求长时间预热干燥。

3）流动性中等。

溢边料0.04mm左右。

4）模具设计时要注意浇注系统，选择好进料口位置、形式。

推出力过大或机械加工时塑件表面呈白色痕迹。

（3）ABS的主要性能指标其性能指标见下表ABS性能指标密度/g ·3cm 1.02～1.08 屈服强度/MPa 50 比体积/13-∙g cm0.86～0.96 拉伸强度/MPa 38 吸水率(%) 0.2～0.4 拉伸弹性模量/MPa 1.4×310熔点/C ο 130～160 抗弯强度/MPa 80 计算收缩率（%） 0.4～0.7 抗压强度/MPa 53 比热熔/1)(-∙∙C kg J ο1470弯曲弹性模量/MPa1.4310⨯3、ABS 的注射成型过程及工艺参数 （1）注射成型过程1）成型前的准备。

对ABS 的色泽、粒度和均匀度等进行检验，由于ABS 吸水性较大，成型前应进行充分的干燥。

2)注射过程。

塑件在注射机料和筒内经过加热、塑化达到流动状态后，由模具的浇注系统进入模具型腔成型，其过程可分为充模、压实、保压、倒流和冷却五个阶段。

塑件的结构工艺性塑件的结构工艺性是指塑件设计的结构是否符合塑料制品加工的工艺要求。

塑料制品加工过程中，考虑到成型性、冷却性、顶出性、模具等因素，设计人员需要合理地设计塑料制品的结构，以提高制品的质量和生产效率。

首先，塑件的结构应具备成型性。

成型性是指塑料在加热融化后能够在模具中形成所需形状的能力。

因此，设计人员应根据塑料材料的特性，合理选择塑胶制品的结构形式，避免在注塑过程中发生热分解、气泡和熔接线等缺陷。

其次，塑件的结构应具备良好的冷却性。

冷却性是指在塑料制品注塑过程中，塑料材料能够迅速冷却并固化。

设计人员应考虑到塑胶制品的结构形状、壁厚以及冷却系统的设置等因素，以确保塑料制品在注塑过程中能够均匀地冷却，避免出现变形和缩水等问题。

此外，塑件的结构应具备良好的顶出性。

顶出性是指塑胶制品在顶出系统的作用下，能够顺利地从模具中取出。

设计人员应注意到塑料制品的结构形状和顶出系统的设计，避免塑件在顶出过程中出现变形、折断和卡死等情况。

最后，塑件的结构应考虑到模具的制造和使用。

模具的制造和使用对塑料制品的质量和生产效率有着重要的影响。

设计人员应根据塑料制品的结构形状、尺寸和要求，合理设计模具的结构和尺寸，以便于模具的制造和使用，提高模具的寿命和生产效率。

总之，塑件的结构工艺性是塑料制品设计中需要考虑的重要因素之一。

设计人员应根据塑料材料的特性和加工工艺要求，合理设计塑料制品的结构，以提高制品的质量和生产效率。

同时，设计人员还应注意到成型性、冷却性、顶出性和模具等因素对塑料制品的影响，以确保塑料制品能够顺利地生产并符合质量要求。

塑料制品在现代工业生产中得到了广泛的应用，其轻便、耐用、成本低廉的特点使得塑料制品成为替代传统材料的理想选择。

然而，要确保塑料制品的质量和生产效率，需要充分考虑塑件的结构工艺性。

下面将继续探讨塑件的结构工艺性的相关内容。

首先，塑件的结构形式对于成型性的影响非常重要。

不同的塑件形式对于塑料材料的流动和填充具有不同的要求。

圆形塑件盖塑料模具设计目录第一部分前言（1）第二部分设计任务书（2）第三部分塑件成形工艺分析（4）第四部分分型面的选择（6）第五部分注射机的初选（8）第六部分模具的结构分析与设计（9）第七部分成型零件的设计(12)第八部分浇注系统的设计(23) 第九部分成型设备的选择及校核(30)第十部分成型工艺参数的确定(32)第十一部分模具特点和工作原理(34)第十二部分设计小结(37) 第十三部分参考资料（38）前言一个学期的课程即将结束，为检验这一个学期以来对于塑料模设计的学习效果，综合检测理论在实际应用中的能力，除了平时的考试、实验测试外，更重要的是理论联系实际，即我们将努力认真的完成此次课程设计，我们的课程设计题目为：手轮注塑模具设计。

本次课程设计课题来源于生产实际，应用广泛，但成型难度相对较难，模具结构相对复杂，对我们初学模具设计的学生是一个很好的考验。

它能加强对塑料模具成型原理的理解，同时锻炼对塑料成型模具的设计和制造能力。

本次设计以手轮注塑模具为主线，综合了成型工艺分析，模具结构分析，最后是模具的设计计算等一系列模具设计的所有过程。

能很好的达到学以致用的效果。

在设计该模具的同时总结了以往模具设计的一般方法、步骤，模具设计中常用的公式、数据、模具结构及零部件。

把以前学过的基础课程融汇到综合应用本次设计当中来，所谓学以致用。

在设计中除使用传统方法外，同时使用了AutoCAD、SolidWorks等软件。

本次课程设计得到了廖秋慧老师和张效迅老师的关心指导。

正因为老师的悉心指导和帮助，我们才得以解决一个又一个难题，最后完成课程设计，在此谨代表小组全体同学向老师表示感谢。

由于实际经验和理论技术有限，设计的错误和不足之处在所难免，希望各位老师和同学批评指正。

一、设计任务书1.1课程设计目的本课程设计的目的是使我们在学完《塑料模具设计》课程之后，巩固和加深对塑料模有关理论的认识，提高设计计算、制图和查阅参考资料的能力。
