监控系统操作指南1 概述监控系统操作指南旨在提供使用者关于监控系统的操作指导和基本功能的介绍。
本指南适用于所有使用该监控系统的用户。
2 登录要登录监控系统，请按照以下步骤操作：1. 打开监控系统登录页面。
2. 输入您的用户名和密码。
3. 单击“登录”按钮。
3 导航栏- 主页：返回监控系统的主页。
- 设备状态：查看在线设备的状况和状态。
- 报警信息：查看设备发送的警报信息。
- 设置：配置监控系统的参数和偏好设置。
- 帮助：获取关于监控系统操作的帮助和支持。
4 设备状态在设备状态页面，您可以查看所有在线设备的状态和状况。
以下是设备状态页面的主要功能和操作：- 刷新：点击“刷新”按钮可以更新设备状态信息。
- 设备过滤：使用设备过滤功能可以根据设备类型、地理位置等条件筛选设备状态信息。
- 设备详情：点击设备名称可以查看该设备的详细信息和状态。
5 报警信息报警信息页面显示了设备发送的警报信息。
以下是报警信息页面的主要功能和操作：- 报警类型：警报信息按照报警类型进行分组，您可以点击不同类型的警报以查看详细信息。
- 报警详情：点击报警信息可以查看该警报的详细信息和处理状态。
- 处理：对于未处理的报警信息，可以选择相应的处理操作，例如标记为已处理或转发给相关人员。
6 设置在设置页面，您可以配置监控系统的参数和偏好设置。
以下是设置页面的主要功能和操作：- 用户管理：添加、编辑或删除系统用户的权限和信息。
- 报警设置：配置警报的触发条件和处理方式。
- 设备配置：对设备进行参数配置和管理。
7 帮助和支持如果您在使用监控系统时遇到问题或需要技术支持，请参考以下资源：- 用户手册：阅读监控系统的用户手册以获取详细的操作说明和指导。
- 在线支持：访问监控系统的官方网站以获取在线技术支持和帮助。
- 联系我们：如果您无法通过上述方式解决问题，请联系我们的客户支持团队以获取进一步协助。
以上是监控系统操作指南的基本内容。
希望本指南能够帮助您更好地使用监控系统。
监控系统操作与维护手册contents •监控系统概述•监控系统操作指南•监控系统维护管理•常见问题解答及案例分析•培训与考核要求•总结与展望目录01监控系统概述报警功能在检测到异常或潜在问题时，触发报警通知相关人员。
长期存储历史数据，用于后续分析和报告生成。
控制功能根据预设规则或用户指令，对被监控对象进行远程控制。
定义监控系统是一种用于实时监视、控制和记录特定环境或设备状态的技术系统。
实时监视通过传感器和摄像头等设备，实时收集被监控对象的状态信息。
定义与功能传感器用于检测各种物理量（如温度、湿度、压力等）。
摄像头用于捕捉视频或图像信息。
•控制设备：如开关、阀门等，用于执行控制命令。
数据采集软件负责从传感器和摄像头等设备中收集数据。
控制软件用于发送控制命令到相应的硬件设备。
数据存储与分析软件对历史数据进行存储、处理和分析。
用户界面提供用户与监控系统交互的界面，显示实时数据和报警信息。
安全保障提高效率数据支持降低成本监控系统重要性01020304通过实时监控和报警功能，及时发现并处理潜在的安全隐患。
自动化监控和远程控制可以减少人工干预，提高工作效率。
长期的数据记录和分析可以为决策提供有力支持，帮助优化运营和管理。
通过预防性维护和远程故障诊断，减少设备损坏和维修成本。
02监控系统操作指南登录与退出系统登录系统在浏览器中输入系统网址，进入登录页面，输入正确的用户名和密码，点击登录按钮即可进入系统。
退出系统在系统页面右上角找到“退出”按钮，点击即可安全退出系统。
展示系统整体运行情况和主要监控数据，包括设备状态、网络状态、存储状态等。
主界面功能导航栏详细信息展示区位于主界面左侧，提供系统功能菜单，包括设备管理、报警管理、数据分析等。
位于主界面右侧，展示选中设备或功能的详细信息。
030201界面介绍与功能导航监控数据查看与分析实时数据查看在主界面选择需要查看的设备或功能，详细信息展示区将展示实时数据。
历史数据查询在数据分析功能中选择历史数据查询，设定查询条件，即可查看历史监控数据。
电力监测设备操作说明书操作说明书一、简介电力监测设备是一种用于监测电力系统中各项参数和状态的设备，能够提供准确的电力信息，并帮助用户分析和管理电力系统的运行情况。
本操作说明书将详细介绍电力监测设备的使用方法和注意事项。
二、设备描述1. 外观电力监测设备外观简洁大方，采用黑色塑料材质制造，配有液晶显示屏和按键操作界面。
2. 功能电力监测设备具备以下功能：- 实时监测电压、电流、功率等电力参数；- 记录历史数据，并生成相应的报表；- 报警功能，能够及时提醒用户发生异常情况；- 支持远程监控和数据传输。
三、操作步骤1. 连接电源将电力监测设备与稳定的电源连接，并确保电源线路接触良好，避免电力监测设备工作不稳定或损坏。
2. 连接传感器根据需要，选择合适的传感器并连接至电力监测设备的相关接口，确保连接稳固可靠。
3. 打开电源打开电力监测设备的电源开关，此时设备将进入待机状态。
4. 设置参数按照实际需求，通过按键操作界面，进入设备设置界面，设置合适的监测参数和报警阈值。
参数设置完成后，保存并退出设置界面。
5. 监测数据显示在启动设备后，电力监测设备将开始实时监测电力系统的各项参数，并将其显示在液晶屏上。
用户可通过界面上的切换按钮查看不同的参数信息。
6. 记录和数据传输电力监测设备能够实时记录电力系统各项参数的历史数据，并根据用户的需求生成相应的报表。
用户可通过设备的USB接口或者网络接口将数据传输至计算机进行进一步分析和管理。
7. 异常报警处理当电力系统发生异常情况时，电力监测设备将通过声音、灯光或者界面上的提示信息进行报警。
用户应及时采取相应的措施，排除故障或调整电力系统的运行状态。
8. 关闭电源当不再使用电力监测设备时，应先关闭设备的电源开关，再将电源线从电源插座上拔出。
四、注意事项1. 使用环境请将电力监测设备放置在通风良好、温度适宜、湿度适中、无腐蚀性气体的环境中，并避免阳光直射、雨淋和严重的震动。
第一章系统概述1.1电力监控系统组成简介石家庄通合电子公司开发的电力监控系统充分考虑到了电力系统应用的多样性，监控主机与底层数据采集单元采用了模块化设计思想，主机与底层模块可以自由组合。
所有底层模块外形尺寸一致，便于安装。
监控主机包括THJK001G-3S、THJK002G-3S、THJK004G-3S。
底层模块包括综合测量模块、电池巡检模块、开关量模块、绝缘检测模块。
监控设备规格表如表1-1所示。
设备名称规格型号功能简述监控主机THJK001G-3S 蓝色128*64点阵LCD，按键式监控器监控主机THJK002G-3S 蓝色240*64点阵LCD，按键式监控器监控主机THJK004G-3S 蓝色320*240点阵LCD，触摸屏式监控器综合测量模块ZHCL-2 检测1路交流电压检测3路直流电压，2路电流，1路温度检测24路开关量输入，8路开关量输出综合测量模块ZHCL-3 检测2路交流电压，交流互投检测6路直流电压，4路电流，2路温度检测32路开关量输入，8路开关量输出电池巡检模块DCXJ-19 检测19节电池电压，1路温度电池巡检模块DCXJ-55 检测55节电池电压，2路温度绝缘检测模块JYJC-64 检测2段母线绝缘，64路支路绝缘绝缘检测模块JYJC-32 检测2段母线绝缘，32路支路绝缘开关量模块KGL-64 检测64路开关量输入，8路开关量输出表1-1 监控设备规格表1.2功能介绍1、THJK001G-3S监控主机显示器采用128*64图形点阵LCD。
汉字菜单显示,按键式操作，可方便设置参数和查询信息。
上位机通信接口RS485、RS232；通信协议CDT、MODBUS。
实时时钟显示，断电后时钟正常运行。
可存储200条历史故障、48条运行记录，断电后信息不丢失。
电池充电管理功能。
2、THJK002G-3S监控主机显示器采用240*64图形点阵、蓝色背光LCD。
汉字菜单显示,按键式操作，可方便设置参数和查询信息。
电力监控系统操作人员操作规程内蒙古平庄煤业（集团）有限责任公司电力监测监控系统操作规程(讨论稿)为确保电力监测系统安全、稳定、可靠的使用和运行，加强安全监控管理，发挥系统监测监控作用，特制定本操作规程。
一、总则：1、各单位必须保证电力监控系统良好的运行和使用，保证日常的监测准确，和遥控、遥测的灵敏可靠。
2、在进行检修等工作时，要严格按照《煤矿安全规程》和《国家电网公司电业安全作业规程》（变电部分）有关规定进行停送电操作。
按要求进行停电、验电、放电、挂设接地线，并做好与工作有关的其他安全措施。
3、井下检修或搬迁电气设备、电缆和电线时必须停电作业：（一）停、送电操作必须由工作负责人统一指挥。
（二）工作前，通知调度切断本级和上级开关电源。
（三）检修人员将本级和上级开关把手置于停止位置(或拉出手车)并闭锁。
（四）在电力监控系统分站里将停电的开关设置为“检修”状态。
（五）在所有停电的开关手把上悬挂“有人工作，不准送电”字样的警示牌，（六）检查瓦斯，在其巷道风流中瓦斯浓度低于1.0%时，再用与电源电压相适应的验电笔检验。
（七）检验无电后，进行导体对地放电。
（八）所有作业完毕，经工作负责人同意后，由完成此项工作的人员摘除警示牌，检查无误后，合上本级和上级开关的手把或推入手车，设置电力监控系统分站，取消需送电开关的“检修”状态。
再次确认无误后，由工作负责人通知调度恢复送电。
（九）调度人员必须用电话向工作负责人核实，所有工作已经结束，线路已无人作业，确认送电后无安全隐患，方可进行送电。
（一十）所有电话联系、核实等内容，必须全程录音。
4、高压变配电设备和线路的检修及停送电，必须严格执行停电申请和工作票传递制度，并认真填写停送电操作票。
（一）必须由工作负责人统一指挥。
（二）停电线路必须有明显的断开点，就地或远程停止断路器，拉开甲、乙刀开关或拉出手车；该线路断开的电源开关手把，必须专人看管或加锁，并悬挂“有人作业，严禁合闸”字样的警示牌，将控制状态置于“就地”状态。
智能电网监控系统使用指南第一章：概述 (2)1.1 智能电网监控系统简介 (3)1.2 监控系统的作用与意义 (3)第二章：系统架构 (4)2.1 系统整体架构 (4)2.1.1 数据采集模块 (4)2.1.2 数据处理与分析模块 (4)2.1.3 控制模块 (4)2.1.4 通信模块 (4)2.2 数据采集与传输 (4)2.2.1 数据采集 (4)2.2.2 数据传输 (4)2.3 数据处理与分析 (4)2.3.1 数据预处理 (4)2.3.2 数据分析 (5)2.3.3 数据可视化 (5)第三章：设备安装与调试 (5)3.1 设备选型与安装 (5)3.1.1 设备选型 (5)3.1.2 设备安装 (5)3.2 设备调试与验收 (6)3.2.1 设备调试 (6)3.2.2 设备验收 (6)第四章：用户操作指南 (6)4.1 系统登录与界面导航 (6)4.1.1 系统登录 (6)4.1.2 界面导航 (7)4.2 数据查询与展示 (7)4.2.1 数据查询 (7)4.2.2 数据展示 (7)4.3 报警与通知 (7)4.3.1 报警设置 (7)4.3.2 报警通知 (7)5.1 电网运行状态监控 (8)5.2 设备运行状态监控 (8)5.3 异常情况处理 (8)第六章：历史数据管理 (9)6.1 历史数据查询 (9)6.1.1 查询条件设置 (9)6.1.2 查询结果展示 (9)6.1.3 查询权限管理 (9)6.2 数据统计与分析 (9)6.2.1 数据统计 (9)6.2.2 数据分析 (10)6.2.3 分析报告 (10)6.3 数据导出与备份 (10)6.3.1 数据导出 (10)6.3.2 数据备份 (10)6.3.3 备份策略制定 (10)第七章：系统维护与管理 (10)7.1 系统升级与维护 (10)7.1.1 系统升级 (10)7.1.2 系统维护 (11)7.2 用户权限管理 (11)7.2.1 用户分类 (11)7.2.2 权限设置 (11)7.2.3 权限管理工具 (12)7.3 系统日志管理 (12)7.3.1 日志类型 (12)7.3.2 日志文件 (12)7.3.3 日志管理工具 (13)第八章：故障诊断与处理 (13)8.1 故障诊断方法 (13)8.2 故障处理流程 (13)8.3 常见故障解决方案 (14)第九章：安全防护 (14)9.1 系统安全策略 (14)9.2 数据安全保护 (15)9.3 网络安全防护 (15)第十章：节能优化 (16)10.1 节能措施 (16)10.2 节能数据分析 (16)10.3 节能效果评估 (16)第十一章：智能应用 (17)11.1 预测性维护 (17)11.2 人工智能算法应用 (17)11.3 无人值守 (17)第十二章：附录 (18)12.1 常见问题解答 (18)12.2 技术支持与联系方式 (18)12.3 系统版本更新说明 (18)第一章：概述1.1 智能电网监控系统简介智能电网监控系统是基于现代信息技术、通信技术、自动化技术等多种技术手段，对电网运行状态进行实时监测、分析、控制和管理的系统。
KJ36A电力监控系统操作说明书天地(常州)自动化股份有限公司煤炭科学研究总院常州自动化研究院电力监控系统操作说明书登录系统在桌面上双击，就会出现控制台画面：单击““，出现下图：输入用户名和口令（默认的用户名为机电队，口令暂无），点，若口令正确，登录成功，控制台按钮由灰色变为可用。
登录成功后，“告警信息”窗口会有如下提示：更改用户:若要退出当前用户，以另一用户名登录，先点“”，再点“确认”。
注意：当前登录用户离开时，最好退出登录（点用户退出），但不要退出系统（点系统退出），防止别人用自己的用户名进行操作图形操作单击，出现主画面，如下图：点“供电总图”，出现下图：图上显示四采二号变电所和五采一号变电所各开关的供电情况、开关状态、实时测量的电力参数等信息。
通信状态在上图中点击“监控画面”，就会出现监控分类画面：点击“四采二号变电所”或“五采一号变电所”，进入变电所监控画面：在这个画面中可以显示开关的通信状态，以及一些电力参数。
报警信息告警信息对话框：一般总是置于最前，除非按最小键按钮后才最小化。
当有事故报警，变位信息等产生，或者用户进行某个特殊操作时，告警信息对话框自动弹出，以显示当前产生的重要信息和用户进行的关键操作。
注：告警信息对话框显示何种内容；信息可以按不同分类以不同颜色、不同声音显示可以由管理员进行设置。
如何遥控在“供电总图”的空白位置点击鼠标右键，如下图：左键点击“进入遥控操作”，出现下图的口令检查对话框进行口令确认：输入用户操作口令－>选择监护人－>输入监护人操作口令，并点“确认”，口令如正确则出现下图：点“确认”，进入遥控状态，此时窗口的标题栏闪烁，提示处于遥控状态。
用鼠标左键单击想要遥控的开关，出现下图：点“确认”，出现下图：此时字体也变成红色，在随后的图上点“执行”将执行遥控操作，点“撤消”将取消遥控。
若用户在15秒内不进行“执行”或“撤消”的选择，系统将自动退出对该开关的遥控操作，执行后告警信息框将自动弹出，显示当前状况，包括执行状况，开关状况。

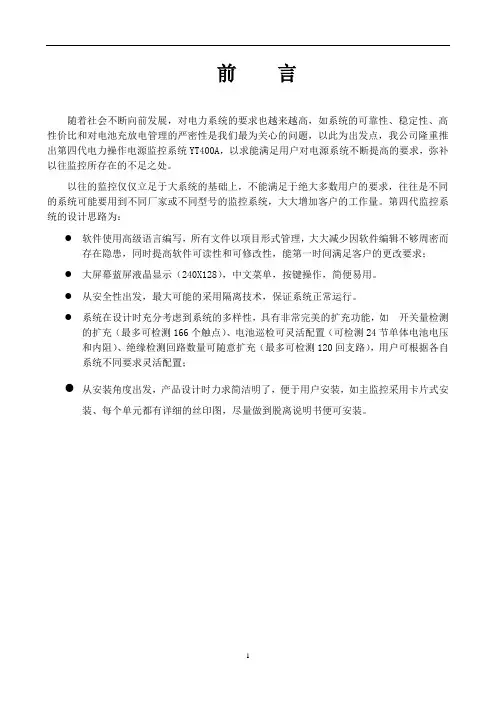

前言随着社会不断向前发展，对电力系统的要求也越来越高，如系统的可靠性、稳定性、高性价比和对电池充放电管理的严密性是我们最为关心的问题，以此为出发点，我公司隆重推出第四代电力操作电源监控系统YT400A，以求能满足用户对电源系统不断提高的要求，弥补以往监控所存在的不足之处。
以往的监控仅仅立足于大系统的基础上，不能满足于绝大多数用户的要求，往往是不同的系统可能要用到不同厂家或不同型号的监控系统，大大增加客户的工作量。
第四代监控系统的设计思路为：●软件使用高级语言编写，所有文件以项目形式管理，大大减少因软件编辑不够周密而存在隐患，同时提高软件可读性和可修改性，能第一时间满足客户的更改要求；●大屏幕蓝屏液晶显示（240X128），中文菜单，按键操作，简便易用。
●从安全性出发，最大可能的采用隔离技术，保证系统正常运行。
●系统在设计时充分考虑到系统的多样性，具有非常完美的扩充功能，如开关量检测的扩充（最多可检测166个触点）、电池巡检可灵活配置（可检测24节单体电池电压和内阻）、绝缘检测回路数量可随意扩充（最多可检测120回支路），用户可根据各自系统不同要求灵活配置；●从安装角度出发，产品设计时力求简洁明了，便于用户安装，如主监控采用卡片式安装、每个单元都有详细的丝印图，尽量做到脱离说明书便可安装。
1性能与特点1.1性能齐全的检测功能，系统由主监控及可扩展单元（如开关量单元、电池巡检和绝缘检测单元等）可以精确的监测系统各种运行参数；1.2严密的控制功能，包括对电池的智能化充放电管理（严格控制电池充电电压电流，延长电池使用寿命）、模块开关机和电压电流控制，硅链调压控制功能，母线绝缘监测功能，交流输入监测功能等。
1.3友好的人机界面，大屏幕蓝屏液晶显示器，按键操作，全部中文显示，操作简便，易于上手；1.4多途径告警功能，当系统出现异常时，立即产生声光告警、启动故障继电器并通过RS485接口传送到后台，同时主监控显示自动跳到故障信息显示画面，30条当前故障记录，20条历史故障记录，断电保存，便于机房无人值守的科学化管理；1.5周全的设置功能，可灵活对系统进行配置（如模块数量、巡检仪和绝缘检测仪数量等）、设定各参数上下报警限、设定电流传感器变比、对故障输出节点进行配置；1.6放电计量功能，当用户要对电池组进行核定性放电时，只要在“放电计量”功能下启动放电计量，系统自动给出放电负载加载控制信号，同时调低模块输出电压（如198V），开始对电池放电，计量放电时间和放电容量，当电池电压达到用户设定的终止放电电压值时，系统又自动给出放电负载切除控制信号，恢复到正常工作状态，此时用户可根据记录下的放电容量对电池组进行评估；1.7采用电力部标准通信协议，提供RS485串行通信接口，方便与电力自动化系统对接，实现对电源系统“四遥”功能，从而达到无人值守的自动化管理的目的；1.8另外考虑到客户的具体情况，本监控系统可灵活的与任意厂家的充电模块联机（包括模拟量调节的模块和数字量调节的模块），同时软件采用开放时设计，可根据客户要求量身定做最完美的监控系统。
电力监控系统操作规程随着科技的不断发展，电力在我们日常生活中扮演着重要的角色。
而为了确保电力的安全稳定供应，电力监控系统的操作规程变得愈加重要。
本文将介绍电力监控系统的操作规程，旨在提高电力监控系统的效率和可靠性。
一、入职培训为了保证操作员对电力监控系统的熟练掌握，新员工入职时需要接受相关培训。
培训内容主要包括电力系统的基础知识、监控设备的使用方法、应急处理流程等。
培训结束后，操作员需要通过考核才能正式上岗。
二、系统登录与权限管理操作员在进行系统操作之前，需要通过个人账号登录电力监控系统。
每个操作员只能获取到相关的权限，不得越权操作。
同时，系统管理员需要定期更换账号密码，并确保密码的复杂度和安全性。
三、设备监控与数据采集电力监控系统主要用于监控电力设备的运行状态和采集相关数据。
操作员需要定期检查设备的运行情况，确保设备正常工作。
如发现设备故障或异常情况，操作员应及时上报，并配合相关人员进行处理。
四、故障处理与应急预案在电力监控系统中，故障处理和应急预案是非常重要的部分。
当电力设备发生故障或事故时，操作员需要迅速响应，按照预定的应急预案进行处理。
同时，操作员需要与相关部门保持沟通，确保故障得到及时解决。
五、数据分析与报告撰写电力监控系统收集的数据对于电力供应的稳定运行至关重要。
操作员需要定期对数据进行分析和统计，及时发现潜在问题。
此外，操作员还需要撰写相关的报告，向上级领导和相关部门汇报工作进展和问题解决情况。
六、安全防护与保密措施电力监控系统的安全性对于国家和社会的稳定运行具有重要意义。
为了保护系统的安全，操作员需要严格遵守相关的安全防护措施，包括防火防爆、防雷击等。
同时，操作员需要遵守保密规定，不得将系统内部信息外泄。
七、系统维护与更新为了保持电力监控系统的正常运行，操作员需要对系统进行定期的维护和更新。
这包括软件升级、数据库备份、硬件设备检修等。
操作员需要熟悉系统的维护流程，确保系统的稳定性和安全性。

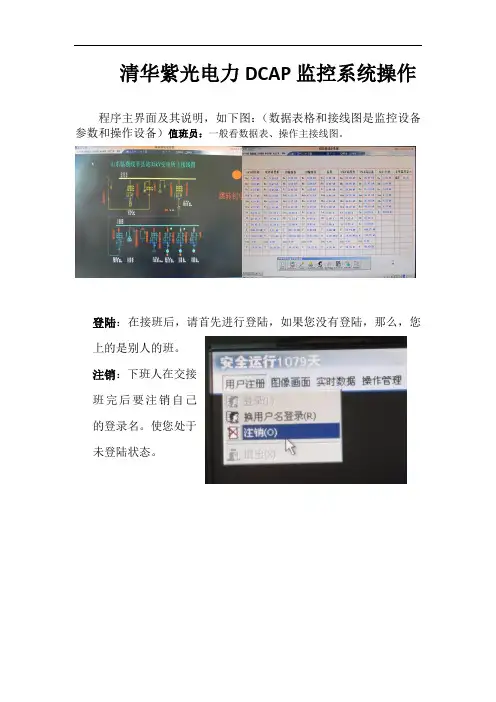

清华紫光电力DCAP监控系统操作
程序主界面及其说明，如下图：（数据表格和接线图是监控设备参数和操作设备）值班员：一般看数据表、操作主接线图。
登陆：在接班后，请首先进行登陆，如果您没有登陆，那么，您
上的是别人的班。
注销：下班人在交接
班完后要注销自己
的登录名。
使您处于
未登陆状态。
设备操作：点击“遥控遥调”，出现对话框“输入用户名和密码”，进入才能后操作。
输油泵电机起机
操作：小手变红进行点
击电机M的下方红色
圆点。
（前提条件是调
度给完信后）
其他高压柜操作用断路器操作启停（与电机操作不一样）。
如下图电容器。
鼠标点击方框(断路器)。
操作结束后状态栏显示红色告警：我们需要消除。
（如下图）
挂牌是设备接接地线时用。
最后查看实时数据。
监控系统操作与维护手册一、系统概述监控系统是一种用于监测和管理各种设备和系统运行情况的技术工具。
它通过收集、分析和展示数据，帮助用户实现对设备和系统状态的实时监测和预警。
本手册将详细介绍监控系统的操作和维护，以帮助用户更好地利用和管理监控系统。
二、系统登录与权限1. 系统登录1.1 输入用户名和密码1.2 点击登录按钮2. 权限管理2.1 管理员权限- 系统配置和设置- 用户管理和权限分配- 数据备份和恢复2.2 操作员权限- 查看监控界面- 查询历史数据- 报警处理三、监控界面操作1. 实时监测1.1 设备状态显示1.2 实时数据展示1.3 参数调整和控制2. 历史查询2.1 选择查询时间段 2.2 查看历史曲线图2.3 导出历史数据报表四、报警处理1. 报警方式设置1.1 报警声音1.2 报警弹窗1.3 短信通知2. 报警处理流程2.1 报警信息查看2.2 报警原因分析2.3 报警处理措施五、数据备份与恢复1. 数据备份1.1 选择备份目录 1.2 设置备份周期1.3 执行数据备份2. 数据恢复2.1 选择恢复文件 2.2 确认恢复操作2.3 执行数据恢复六、系统维护1. 定期检查设备1.1 清洁设备表面 1.2 检查连接线路1.3 检查传感器状态2. 软件升级与更新2.1 下载最新版本2.2 执行软件升级2.3 验证升级结果七、故障排除与问题解决1. 常见故障排查1.1 网络连接异常1.2 传感器失效1.3 数据采集中断2. 问题解决与技术支持2.1 联系技术支持人员2.2 提供详细故障描述2.3 根据技术支持人员指导解决问题八、安全与保密1. 用户权限控制1.1 防止非法登录1.2 限制操作权限1.3 分级管理2. 数据安全保密2.1 加密存储和传输2.2 定期备份数据2.3 定期更新安全策略九、总结与建议通过本手册，用户可以掌握监控系统的操作和维护技巧，实现对设备和系统的全面管理。
为了保证系统的稳定运行和数据的安全性，建议定期进行设备检查、数据备份和软件升级，并及时联系技术支持人员解决故障和问题。
监控系统操作手册1. 简介监控系统是一种用于实时监测和记录网络、服务器或设备状态的工具。
本操作手册旨在提供用户如何操作和使用监控系统的指导。
2. 安装和配置2.1 硬件要求- 一台运行稳定的服务器或计算机- 网络连接2.2 软件安装2. 运行安装程序，按照提示完成安装过程。
3. 配置监控系统的基本设置，包括服务器地址、端口号等。
4. 设置用户权限和访问控制。
3. 主要功能介绍监控系统提供以下主要功能：3.1 实时监测监控系统可实时监测网络、服务器或设备的运行状态，如CPU 使用率、内存使用率、网络延迟等。
3.2 告警通知监控系统可设置告警规则，当监测到异常情况时，自动发送告警通知给管理员，以便及时处理。
3.3 数据记录与分析监控系统能够记录监测数据并进行分析，提供数据报表和可视化图表展示，帮助管理员分析系统运行状况和趋势。
3.4 历史记录与日志监控系统会保存监测数据的历史记录和系统日志，方便用户查看和排查问题。
4. 操作指南4.1 登录系统1. 打开监控系统登录界面。
2. 输入用户名和密码。
3. 点击登录按钮。
4.2 实时监测1. 在主界面上选择需要监测的对象。
2. 查看实时监测数据，如CPU使用率、内存使用率等。
3. 如需获得更详细信息，点击相应的指标或图表。
4.3 设置告警规则1. 进入告警设置界面。
2. 根据需求，设置告警规则和接收告警通知的方式。
3. 确认设置并保存。
4.4 数据分析与报表1. 进入数据分析界面。
2. 选择要分析的监测数据和时间范围。
3. 生成报表或图表进行数据分析。
4.5 查看历史记录与日志1. 进入历史记录或日志界面。
2. 根据需要选择日期和时间范围，查看历史记录和系统日志。
5. 常见问题解答以下是一些常见问题及其解答：- 如何添加新的监测对象？在系统设置或配置界面中，选择添加监测对象，输入相关信息并保存。
- 如何修改登录密码？进入个人设置界面，找到修改密码选项，输入旧密码和新密码，保存修改。
wzd800c智能电力电源监控系统使用说明书
一、系统特点。
集散式设计，网络自动配置，各检测模块即插即用：带电插拔，易于安装维护：
RS232或RS485接口，支持多种规约，全面实现“四遥”。
大屏幕液晶显示屏，汉字菜单躯动，在线帮助，操作简单方便。
多级密码权限管理，杜绝非法操作，保证系统安全可靠运行。
完善的告警处理及事故追忆功能，全面掌握系统运行状态。
智能电池充放电管理（带温度补偿）延长电池使用寿命。
具有标准电压、电流模拟给定输出接口，使用方便。
可根据用户要求灵活配置监控功能，可选单体电池巡检单元和绝缘监察及接地选线单元。
二、系统功能。
全自动、手动电池充电智能管理。
电池充电电压温度补偿，完备的充电状态自动转换条件控制（用户可设）。
全部电池自动巡检功能，巡检周期用户自设，电池失效告警。
当前告警及历史告警事件查询。
在线显示所有电源模块运行状态、输出电流及温度。
三项交流电压、电流、频率检测，过欠压、缺相、失电告警。
12路合母、12路控母支路馈出线开关状态检测。
母线绝缘监察、支路接地选线功能。
硅链自动调压控制，通过中间继电器可实现最多7节硅链的控制“四遥”功能：通过RS232或RS485接I口，可实现“遥测、遥信、遥控、遥调”功能。
三、系统组成。
SPC系列监控系统由两大系列组成：SPC/A系列和SPC/AE系列，SPC/AE系列是SPC/A系列的基本型，不具备馈线检测及硅链调压单元，没有接地选线功能：每个系列中根据是否具备标准模拟给定控制功能，在控制算法及显示及操作上有所不同。
运行人员操作使用说明本部分介绍如何使用操作员工作站，通过人机界面，实现对电厂生产过程的监控与控制。
1、入机联系的硬件设备H9000系统的人机联系的设备包括图形工作站的显示器、键盘、鼠标、打印机等。
图形工作站可配置成单操作员工作站或双操作员站。
每个工作站可配置成单屏或双屏。
根据用户的要求，系统可配置工程师工作站、培训仿真工作站、厂长总工工作站、机械值班工作站等。
目前h9000系统的操作员工作站采用DEC Alpha系列工作站。
人机联系的软件实现及其在监控系统中的作用H9000的系统软件01x，全称operator interface，其功能是对生产过程进行监视和制。
01x向用户提供了丰富、直观的人机界面。
用户可通过这些界面来监视生产过程的时运行状态、调节运行参数、发出控制命令。
人机界面是计算机监控系统与实时生产控制过程之间进行人机联系的手段和窗口。
面主要包括监视和控制两部分：监视的对象包括实时生产过程的实时参数和状态，其显示方式可分成多种，如数字显示、符号组显示、字符串组显示、棒图显示等，辅以不同的颜色、闪烁，以表示被控过程的状态。
这些方式的选择，在用IPM交互作图时用动态链接实现。
人机联系软件01x只针对这些显示方式作相应处理，根据链接去数据库取数据，并按链接指定的方式用相应的符号、字符串、颜色组等来完成显示，从而避免了与具体对象发生联系。
操作控制方式采用面向被控对象操作、多层菜单配合、全鼠标驱动模式。
用户对某对象操作，可直接用鼠标选中该对象，引发附着的控制菜单，通过控制菜单，进行相应操作或控制选择。
这样，对于某一操作，操作对象可能同时出现在多幅画面上，对应有多个入口完成该操作，操作不再局限于某幅画面，操作入口的定义完全取决于使用者的习惯。
同时，操作是直接选择对象进行，不局限于某个指定功能键，使得操作简捷、直观，具有“自学习”性。
人机界面以不同周期，实时刷新各屏幕、各窗口的动态内容。
对于主监控窗口，画面刷新周期定义为2秒，对于耳皮反府各类信息的窗口，可以定义2一lO秒的刷新周期。
监控系统操作指南一、简介监控系统是一种用于实时监测和记录关键设备或环境状态的工具。
本操作指南将详细介绍如何使用监控系统进行操作。
二、登录系统2. 在登录页面输入您的用户名和密码。
3. 点击“登录”按钮。
三、系统界面1. 登录成功后，您将进入监控系统的主界面。
2. 主界面展示了关键设备或环境的实时数据和状态图表。
四、查看设备状态1. 在主界面中查找您想监控的设备或环境。
2. 点击相应设备或环境图标，进入设备状态页面。
3. 设备状态页面将展示设备的实时状态数据和历史记录。
五、报警通知1. 当设备或环境出现异常情况时，监控系统会自动发送报警通知。
2. 您可以在监控系统中设置报警通知的方式，包括短信、邮件或手机应用通知。
3. 在主界面或设备状态页面上，您可以查看已发送的报警通知记录。
六、设置报警规则1. 在监控系统中，您可以设置不同的报警规则，以便在特定条件下触发报警通知。
2. 在主界面上找到“报警设置”选项，并点击进入报警设置页面。
3. 在报警设置页面，您可以添加、编辑或删除报警规则，设置报警阈值等。
七、导出数据1. 您可以将设备状态数据导出为Excel或其他格式的文件，以便进一步分析和处理。
2. 在设备状态页面上，找到“导出数据”选项，并选择要导出的文件格式。
八、退出系统1. 当您完成操作后，点击页面右上角的“退出”按钮。
2. 确认退出系统。
以上就是监控系统的操作指南，希望对您有所帮助！如有任何问题，请联系我们的客服部门。
谢谢！Please let me know if there's anything else I can help with.。
KJ36A型电力监控系统操作手册天地（常州）自动化股份有限公司煤科科学研究总院常州自动化研究院V1. 0 版一、登录和退出系统 (1)1.1登陆系统 (1)1.2切换用户 (1)1.3退出系统 (2)二、查看实时监测信息 (2)2.1进入主索引界面 (2)2.2查看主要信息 (3)2.3告警信息窗口 (4)三、系统界面的主要操作 (4)3.1设置和撤销工作牌 (4)3.2遥控操作 (6)3.3远程复位操作 (9)3.4显示和隐去导航图 (10)四、管理软件操作 (11)4.1信息检索 (11)4.2报表 (12)4.3查看动态曲线 (14)天地（常州）自动化股份有限公司 煤炭科学研究总院常州自动化研究院KJ36A 型电力监控系统操作手册登录和退出系统1.1登陆系统1.2切换用户若要退出当前用户，以另一用户名登录，先单击待系统初始化完成以后，单击 ,出现用户登录界面，如图 1-2所示输入用户名和口令，点确认，若口令正确，登录成功，控制台按钮由灰色变为可用户退出J,确认后再进行登陆在桌面上双击 ，出现控制台画面，如图1-1所示图1-1 系统控制台（用户登录前）用户登录__________图1-2 用户登录界面用，如图1-3所示。
（默认用户名为root ,口令为空）图1-3 系统控制台（用户登录后）天地（常州）自动化股份有限公司 煤炭科学研究总院常州自动化研究院注意：当前登录用户离开时，最好退出登录（点用户退出） 退出），防止别人用自己的用户名进行操作。
,但不要退出系统（点系统1.3退出系统输入用户口令，点“系统退出”，若口令正确，则退出系统。
（口令同系统的登陆口令）查看实时监测信息2.1 单击 ，出现主索引界面，如图2-1所示单击控制台 ,出现系统退出界面，如图1-4所示。
图1-4 系统退出界面进入主索引界面KJ3如\煤犷电力监控系统图2-1 系统主索引界面2.2查看主要信息单击主索引界面中相应的图标，即可查看相应的实时监测信息以及其他信息。
如单击“中央变电所”，出现井下中央变电所监控界面，如图2-2所示。
JLn師电山监特那SE ——天地(IK r fll)自动化廉份有PH∙⅛可主畀面________ 中央变帝所采区变电所电压棒图⅛⅜⅞^ 系境箔构图至鸵信息÷=Γ∣∙f!⅛^'⅛⅛⅛≡R卿5布蝕咬全运行天数珏夭⅛⅞s⅛⅛□ML56035ME56075MB560θ56K56M56CE⅛⅞≤称IiOLJEf< L*主担帆IOLer$2#主电机主鋼井愈帝W主电机联貉(⅛1联路+佛冨医］圭禅井聊留主电机宅斜井胶带3*≡⅛fl雅电雄进⅛⅛电JtiWKV10.22IeL 33H 00ICL 3210. 239- 64IO- 2210a-34¾⅛r√fe O r 000. 000. 00O- 000. 00a 00Q. 00O. QO O. OO⅛⅛⅛≠P∕W0. M O- 0&α⅛o r：i. Q⅛.Q r OO 6 00①00O- OO O- OO图2-2 系统监控界面浏览11110/ S9F存3≡qT5I匚____^i⅛(≡b0⅛ftκ⅛有眼处司復炭科学研究⅛院當闭口⅛⅛⅞>5⅛—1-一SL---CE-I=^ΦAyOr:亠=全矿井供电图中央变电所采区变电所监控布置图电压棒图曲线索引系统结构图系统信息迪信t⅞ 址1# 养眸4* 5«a* 1Λa* 9*图中显示了变电所的供电图以及实时电力参数等信息。
2.3告警信息窗口图2-3 告警信息窗口一般总是置于最前。
将窗口拖至屏幕一边，然后单击窗口标题栏，光标离开，窗口即可隐藏。
当有事故报警、变位信息等产生，或者用户进行某个特殊操作（如遥控操作）时，告警信息对话框会自动弹出，以显示当前产生的重要信息和用户进行的关键操作。
三、系统界面的主要操作3.1设置和撤销工作牌设置工作牌鼠标移动到需要设置工作牌的开关上，左键单击，弹出一个菜单，如图3-1所示设置工作牌设置接地牌 置为合状态 置为分状态 &数据信息 曙设备蔘数设备视频 图3-1 设置工作牌选择设置工作牌，弹出标牌参数对话框，如图 3-2所示相其信息 现场负责人挂牌时间A ∣aδδs 年［Ti 月 厂日ICl 时ιι分起I 到冏δ亍年Irr 月厂日匝时［TT 分止操作內客为I放弃图3-2 标牌参数设置对工作牌的“相关信息”进行编辑之后，单击“确认”实现放置工作牌。
注意：请勿将工作牌放置在开关的运行状态之上，否则将无法撤销工作牌。
撤销工作牌鼠标移至工作牌上，单击左键，弹出如图菜单，单击“撤销标牌”即可撤销工作牌标牌类别 I 工作标牌I硅牌对象厂名:中央变电所E记录名：备用开关宽度40咼,度工LJ咼度40 确认标牖参埶 撤消标牌 務动标牌 寵放标牌图3-3 撤销标牌操作3.2遥控操作在监控界面空白处单击鼠标右键，弹出一个菜单，如图3-4所示图3-4 进入遥控操作单击“进入遥控操作”，出现“操作口令检查”对话框进行口令确认，如图 3-5所示iSIS⅛th1* 鮮3# 4«⅛⅛W⅛^ψC⅛C«03⅛1屛畀辦i 園芟向丽'谨几盘廊惟 ^i⅛λ⅛⅛tf⅛⅛ ½λiRtCi⅛⅛區T 切扶全屏πih56<⅛鈔ΓBX -0, M 鱼6 qIO P 22I-O S ⅛⅛ EZQ s . IXl O t QO C L Cil0.00 0.000. OO CL OOCL. 000. ∞安塞运江天数25 ⅞主尽而Ψ÷⅛≡⅛廉区雯电问≡⅛⅛引至毓信总世护井哄锁^⅜tt ⅛. 口 M ■用（Ξ中 M ■⅛⅛m⅛⅛冈¾1需扭布肖圏U36Λ∙ħ力需柠总竦——天M 〔家;Hlj 向动化脳恃有IIi 金司 ⅞βaiL≠⅞⅛⅛Jt⅛5805IQtEflf 2畦电凤SSffr 主宾井蔽帑⅛¾⅞⅛⅛ 电压 IlAI√ KV畅IVAEVIaIjB 爭"主电机彌4 主劉井捞W 却主颐R⅛C¾> 幅曲需佐j主狷井.慝罟 2*主电图3-5 遥控操作口令检查操作员的操作口令默认为空，再选定监护人，用户名选USer ,输入口令为空，然后单击“确认”，则进入遥控状态。
此时任务栏上的监控窗口标题闪烁，提示处于遥控状态。
单击需要控制的开关，如对“中央变电所”的“1#低压变”开关进行远程合闸操作，如图3-6所示。
厂站名称中央变电所B开关名称1#低压变开至状态动作类型合闸卫确认1 放弃图3-6 遥控预命令下发确认点“确认”，出现遥控返校等待窗口，提示系统正在进行遥控返校，如图3-7所示图3-7 遥控命令返校等待如果遥控返校不成功或超时，系统会提示返校超时，如图3-8所示图3-8 遥控预命令返校不成功如果遥控返校成功，即可以执行遥控操作，如图3-9所示图3-9 遥控执行窗口单击“执行”，将执行遥控操作，单击“撤消”，将取消遥控操作。
若用户在15s内不进行“执行”或“撤消”的选择，系统将自动退出此次遥控操作执行后告警信息框自动弹出，提示当前的操作情况。
遥控操作完成后，在监控界面空白处单击鼠标右键，然后单击“退出遥控操作”，即可退出遥控状态。
注意：进入遥控操作后，可对多个开关进行遥控，不必每次都输密码。
遥控操作完成后一定要退出遥控状态，防止别人误操作。
3.3远程复位操作在监控界面空白处单击鼠标右键，然后在出现的菜单中，选择“进入复位操作”，出现“操作口令检查”对话框进行口令确认，如图3-10所示。
图3-10 远程复位操作口令检查操作员的操作口令默认为空，再选定监护人，用户名选USer ,输入口令为空，然后单击“确认”，则进入远程复位状态。
此时任务栏上的监控窗口标题闪烁，提示处于复位状态。
单击需要复位的开关，如对“东翼区地面主井驱动机房”的“1#进线”开关进行远程厂站名称隊翼区地面主井岖动机房A对象名称(5601)1#进线开关放弃图3-11 远程复位命令执行窗口单击“执行”，将执行复位操作，单击“撤消”，将取消复位操作。
执行后告警信息框自动弹出，提示当前的操作情况。
复位操作完成后，在监控界面空白处单击鼠标右键，然后单击“退出复位操作” ，即可退出远程复位状态。
3.4显示和隐去导航图显示导航图使用导航图，可以快速定位到需要显示的区域。
在监控界面空白处单击鼠标右键，然后在出现的菜单中，选择“显示导航图” ，则在监控界面的右上角出现系统的导航图，如图3-12所示。
图3-12 显示导航图隐去导航图在监控界面空白处单击鼠标右键，然后在出现的菜单中，选择“隐去导航图” ，则导航图消失-J J ：J⅛⅛⅛⅛tJ⅜⅛4∏-ΓT -Γ^>-AΦ⅛A B -⅛φ⅛ l⅛hS60L5⅛33⅛⅛⅛⅛ι≠⅛⅛ia⅛101«»详主电机电皿册时10/32I O r 33 ⅛^iι<∕AO P M A-OO0. Ofl0.005&M 56OS 5 aK 5604主斜并槪希ffi⅛ι右）⅛⅛+瓯Si 庄）主料井慰蒂主斜井转养 ∣⅛5≡t∏阿主电屯： X 主电机1 r⅛ ⅛η 1 Vr *心 10. 2S 9.胡 10,22 b . ⅛=i 0.00 O r oO 5 CL ¢0 D, 00 CLIM0.000.000. Ocl0.. 00电压村庄IJ56Δ>ħ力故枕甌竦——天第〔家州1启功化JR 册右ft!⅛i∙司通信地址 1* :⅛主电FI&≠ 7#S60?天地（常州）自动化股份有限公司煤炭科学研究总院常州自动化研究院四、管理软件操作4.1 信息检索实现对系统的故障、变位、遥控等信息的检索管理应用单击控制台的--------------- 按钮，出现菜单如图4-1所示59. 180,661 1动态曲线丄貝轶IH i图4-1 控制台“管理应用”菜单（a）选择“信息检索”，弹出信息检索窗口，如图4-2所示。
图4-2 信息检索窗口奇建今EI昨Er Jft 史 日段≠*t运动⅛⅛ 运行 處序忧先⅛⅛⅛⅛图4-3信息检索窗口主菜单图4-3为操作按钮，凹下去表示选中该操作，凸出表示不选中该操作 今日、昨日、历史、日段：用来设置检索信息的时间参数；事故、变位、事件、远动、遥控、运行： 表示检索信息的类别；选择：用于选择信息类型。
单击相应的操作按钮，选择检索信息的时间和内容，即可查看 例：查看今日的所有变位信息。
如图4-4所示图4-4 信息检索实例一查看今日的所有变位信息4.2报表管理应用单击控制台的 -------------- 按钮，出现菜单如图4-5所示工具软件 国间0 ΞOOB∕13/07 COJ 4S ：IΞ.中央变唱所C 帝用开芜: ΞM8∕ia∕σT OQ ∙1SJ4. 65D中央变电所C备用开关2 ΞMB∕1 l∕σr Oal 54.41. 039 ⅞⅛⅜s⅛中岐电:極⅛幵关3 2000/1 a/OT ∞∣ 54.4Ξ. 06B歪位信月中央莊电肺E 卫地鏡开关 4 2000/1 ∣Λ∏ CI 35∙5l.Q70中央亜电所C s*≡⅛∣t 开关 5 200BC MOrT OJ -3& 52. <Θ2 变位信Jfi中虫变电所C 2嗚戟弁关 & 2006/1 ≡∕σr 03:3¾ 14. 7H 5Sf5i≡fi.中典变电所A i*进载开关 T Ξ□OB∕l]∕(π 03； 3⅛ IT. 35Ξ 轴怯息中央变电斯A 1R⅞⅜⅛开关8 ZGaB∕ιa∕tπ os 35 I3.g ∣4中央变电所B 二采区L⅝⅞O 开关 9 200B∕l]∕tπ 03 3S17. 195^ι⅛(≡a中虫呑e⅛⅛ 二采区L≠κr"开关W ΞMe∕11∕crr 04 02 弧QK藍链信思奇∙f%[][fl 己电点.週信战态 H KK)e∕ιiΛ∏ Oq (K 20 570W-i330Ce 己电点.沮信l⅛密 12 200MiMOT Ofl 04 52. 945 3E 伍信息 中骑变电所豊 2烦弈其13 SK6∕l≡∕0? O⅛: IS 40.» ≡TSiSft 中央娈电所A东两里F 带夹｛空开关 ]⅞ 3JOB∕1J∕(Π M :15 43. 530 施I gH.中央变电斯A 东百见訓变开关 15 3ias∕ιa∕(∏ 05 59ID. 33B中央变电所匚 二袒L 渓仁）开关 16 3ME∕l]∕Cf7 0& 59 11.977≡(≥js⅛中虫呑电所匚 二極LSffi （2》开关 ∏ 2tK ∣e∕13∕C∏ C6∙ 04 17.冃Q5中央娈电所E 备用遇信状杏 18 aB6∕ιι∕στ Ce (K06 320中娈亜电.所E ； 备用.≡f≡⅛⅛^ 19 SMΘZll∕σT 06 24 51. 6IT SfiZis⅛ 中虫娈超所亡 2⅜⅛压喪乔关 ≤0 SK6/1J/O7 06<S⅞5牡 0233MiS⅛屮虫娈电⅛⅛f⅝l⅛E 氏并餐■ - ■ - - - -■■■■- ■--9. 130. 65<COITX库Ml 数厮i⅛0E⅛报表0.E0.[ ∩ r信息检索 动态曲线 *⅛今肪史⅛⅛∣⅞g I [⅜⅜⅞⅛∣ 哉择⅛⅛文件⅛ffi iβs 工具厨口 ⅛a⅛-×□ X.图4-5 控制台“管理应用”菜单（b）> I选择“报表”，进入报表系统，如图4-6所示口 Iicrgsoft Eτ<;Cl - report3xpEJ∣⅛S≡⅛] 艾件¢)⅛ffi<S) IQEa) ftλtχ)粘置Q 工且⑴ φ) ⅛□⅛J wa⅛(jy 报衷®律K.崙歪荊旳代闫恶;」 J 3 I J 4 呼 Jil*-i A- √ ⅛ E - 11 U l l ⅛4) -:宋体IM ■ ■韭起追％ *喘鬻丨注潭-二理?W-JJiSs(E)世I i ；Cl 6- ⅛井下中央变电所ABCDE IF丄GH]'I 二23提示4 5J 制f£报襁6 7 S Jl^POrt 6.0丿逗址报表加II 』悽改报'制性I田I 晞I 报赛佟存设査I发⅛1»1112TC ］棕芭日岳養LS Γ 1 ⅛⅛月康表1⅛Γ 1 表15Γ 1严蘇L&「1 brr 中央吏电断"1L7图4-6 报表系统点击相应的变电所名称，即可进入并查看报表数据 如查看井下中央变电所的报表数据，如图4-7所示ε Bicrosoft E TC CI - report^xp-I^IS^≡J 文件(!)锵團 VlEl 电)fiλdJ 梏式 S) -Lfi (I)SSffl ζy ⅛3 (Jy tf⅛ W 报农 φ?¥ _ E」,Z 丿」* j⅜l> 二止”丿,也⅛⅛ ⅜⅞ W pjt * ⅝⅛ B:宋住M 12▼ B I H ： E = ⅞ ≥I 活％ •站彩I 事進-”箜Ji ∙ H1 * >⅛s ∣⅛ Gfd ∣⅛ 區AI -⅛ 13ABI CDElFlG . H I JlK . L M -Qα≠)i⅛⅛ ^Uab(If)IS 进 按g(ι≠)n⅛ ^Ia (H)l≠⅛ 线X Cu)It 进 銭有功功⅛(Inι*⅛ 战功率囲 伽四采IZl^ 电J⅛tUab 也〕四采 Zl^电J9τ∣Γcam 四采Eι≠3≡ 电 ⅛Tl a 5 Cl 时6636. 60 6733. 20 1S. 98 1S. 24 LOo J 30 0.47 6624：. Oo 6723. 00 IO J 32 & is ：I LB 托OL 20 6ESθ1 80' 61.12 62. 36 5血OS 0,71 fi≡41. SaIfi596. 40 36. 48 F 时 6507. 00 6560, 4063. S4 6?. Bi 501j 12Ck EB6610. 20 £GS5. 20 37. 68 B 3时ββOL. SO 閃弗.?D ：≡7. C∙4 27. Ol 100. 4S 0. 35 659B. So 66ST. &0 Ξl. ES 9 *时β⅜⅛3, ZO 6666r BO 63. 20 65. 76 595… 20 Q P 71 6519. QQ E66Q. QO 40. 72 106633., 60 6739. 20 2L28 20, 96 79, 68 H 31 663⅜. 80 6727, 80 15, 52 11B 时6642, 60 6736. BO IT- 92 17. 12 BQ, 64 O B 37 663O B 60: 6738≡ ⅛0 10, 40 讶丁时 SSBS. 20 668⅛. 40' 21,44 20. 96 143, 04 O r 阴 ⅛592. 20 GSSS. 80 11,36 13 8时65BZ, 00 668⅞r 40: 23.68 23, 68 130. 56 O r 446574. 206690, 60 13, 28 W9时 6447, 60 6577. BO 30. 56 30. 88 ΞΞ9.. 44 O r 65 6459. 60 6571. 80 21,68 1510时 6457.. 30 6547B BO 18. 08 17. 92 161, 28 0.71 6462. 00：6559. 20 13, 92 1.&11时 646O I SO 6543. 60： 14. 24 13. 60 90. 24 0. 59 6468.詬 6562. 20 8,24 17 12时 6490. 80 6580. 20 25. 92 26. ⅛0 19fi.80 O B 716492. 60 6576. 60 13. 92 1013时664 B. OC 6747. BO 19. 041S. 4084. 48 OL 37 6616. So 67⅛⅛. Oo 12. 3219 1电吋 66SS. 00 6710. 40 15. 04 13. T6 3?. 60 0. 34 6623. 40 6695. 40 IO J 32 SO15吋6554. 40 6636B BO 20. 32≡ 19. 68 ISS J 44 0. 59 65⅛3- 60 6639. 00 8. 08 21 1601651S . 00 6622. BO 20. 00 19. 6SL 2E. 72 0.54 6B07. 00 6601. 80 12. 24 22 IT 时fi4B4. SO6516. 0043.7647. 84 384. 96 0.75 64S6. 006534J 0023- 52 23ISBrO l J 00 0. OO 0B 00:O a 亦 (L OO CL 00 H 朋 O a 00 (L 00対M 时0. 00O l 00O 6 00：O J 00 ClO CL 00 CL 巾诡 0. 00O J 002520⅛ 0. 00 ....... αL Qo] ....... O OOO jS oO0. ClO血Pp ]CL I O⅛........... O J CoS3. 40 266. 40： 3氐Bo 217, 44 21,36 9+. 5B 49, 52307, 20 14.9666.24； 久28 IX OOEIo r OO 55.酿 L 2” 64 59. 53 21.13174. 72 is. Ξ0 107. 52 7B 04 53. 765 13. ΞS 86.垃 11.20 58. 08. 9.20 24：L 4B 7.04 O B 00 11.. 52 7B. Bll 2S. 4i 1311 SS mt⅛ 0. Ooj1.」CL □2≡0.00O t 00年12月？汨................ ∖^ic^÷∕⅛⅛日报⅛∕⅛色冃抵我』莖色绿色帳竟殳井下中央吏电所∕lk銅 ..... its00≡QLl图4-7 井下中央变电所报表数据> I7κ *Λ J ¾X天地（常州）自动化股份有限公司 煤炭科学研究总院常州自动化研究院报表以小时为单位存储数据，并统计一天内出现的最大值、最小值和平均值，供用户 查看和分析。
