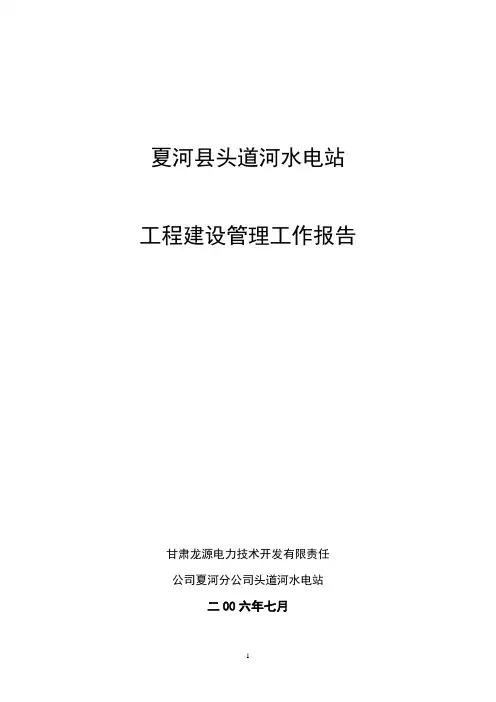

夏河县头道河水电站工程建设管理工作报告
甘肃龙源电力技术开发有限责任
公司夏河分公司头道河水电站
二00六年七月
一、工程概况
头道河水电站位于甘南州夏河县境内、国道兰郎公路213km曲奥乡头道河村处，是《甘南州大夏河流域水能资源梯级开发规划》中的第13级水电站开发项目，也是我州“十五”时期重点的电气化县建设项目和重要的财源建设项目。该电站作为夏河安多水泥集团公司的自备电源项目由安多水泥集团公司筹资建设，公司于2000年初就逐步开展了项目的各项前期工作，2000年11月省计委以甘计农[2000]922号文批复项目建议书，同意新建夏河县头道河水电站工程。2001年元月省计委以甘计农[2001]20号文件将《夏河县头道河水电站可行性研究报告》进行批复，同意由西北电力设计院负责项目工程设计，夏河安多水泥有限责任公司出资建设。2001年6月22日省计委会同省水利厅等上级部门对《夏河县头道河水电站工程初步设计报告》进行了会审。7月31日省水利厅以甘水发[2001]254号文对头道河电站初步设计作了批复；同时，业主按照水电建设相关程序的要求，编制完成了《环境评价报告》等相关资料工作并同时通过审查和批复，办理了土地征用、取水许可等相关手续。2001年8月1日在合作市召开了工程招标会，主体工程报请省水利厅批准同意，采用议标定价单价承包方式，分别由省建六公
司承建引水枢纽，中铁十五局承建引水隧洞工程，临夏电力工程安装公司承建发电厂房，由甘肃琛泰工程建设监理有限公司头道河电站监理部负责土建工程项目的监理。
头道河水电站坝址以上流域面积5163m3/s，多年平均年径流量5.68亿m3，多年平均流量18.0m3/s，主要建筑物按5级设计，设计水头46m，引水流量19.86m3/s，装机容量7500kw （3×2500kw），设计年发电量4190万kw.h，设备年利用小时5587h，保证出力2800kw。电站工程设计为径流无调节有引水式电站，主要建筑物由引水枢纽、有压引水隧洞、调压井、压力管道、主副发电厂房、尾水渠、升压站、电站福利区（办公大楼）及35KV联网线路等工程组成。引水枢纽布置于国道兰郎公路右侧大夏河“V”型河谷及一级台地，沿河道从左到右依次布置有三孔泄洪冲砂闸和一孔进水闸，进水闸底部跨兰郎公路接引水隧洞，引水隧洞全长2996.65m(包括渠首洞内外45m)，隧洞末端布置有调压井，出隧洞接压力前池、压力管道至发电厂房。其中：引水枢纽采用侧向引水，正向泄洪排冰、排沙的布置方式。泄冲闸三孔，每孔净宽10m，进水闸一孔，净宽4m，沉沙池渐变长36m。以及所属消力池、铺盖、挡墙、闸房（239m3）、金属结构安装等项目。其中洞内15m，洞外30m（包括进水闸长9m）；引水隧洞工程除去枢纽洞内外45m，下余2941.65m 主洞，施工支洞三个计369.15m，调压通风孔一个57m，高压管道主管道130.27m，其中洞内117.6m，洞外12.67m，调
压井一座，高37m，引水隧洞采用钢筋混凝土衬砌，设计衬砌厚度30cm；电站厂房包括主厂房，副厂房，主厂房建筑面积433m2，副厂房272 m2，合计705 m2，尾水渠长240m；）升压站设置紧靠副厂房，升压站占地面积664.6m2；办公福利区占地面积3330.64m2建筑物呈矩形布置，房屋建筑均为砖混结构，办公楼建筑面积1101.24m2，办公福利区大小房屋65间。附属工程包括大门，围墙等。综合办公区距发电厂房40米，办公生活方便，办公效率高；头道河电站安装了３台HLD74－LJ－93型水轮机，转轮直径93cm，单机额定流量6.57m3/min，额定转速600r/min,配套３台立式ＳＦ2500－10／2150型发电机组，额定容量3125ＫＶＡ，额定电压6300Ｖ,额定电流286.4A，功率因数cosФ=0.8。安装BＹＷＴ—1800型步进式可编程水轮机调速器，额定工作油压2.5ＭＰa，额定工作容量18000Ｎ.m，接力器动作时间≤2.5s，油泵电机功率2*7.5ＫＷ。BＹWT－1800自动调速器与电站二次回路配合可以实现对水轮发电机组的开机、停机、增减负荷和紧急停机等手动、自动操作及远距离控制。安装1500ＫＤ741Ｘ－6ＶＳ液压加重锤式蝴蝶阀，其结构简单，运行可靠。阀门能按指定程序实现泵阀联动，开启开关阀、远距离自动控制、自动保压，开、关阀时蝶阀不抖动、流阻小、防泥沙，具有可调快、慢两个阶段关阀，输水控制附属设备有旁通阀、真空补气阀等。供水系统：供水包括技术供水及消防供水。供水水源取自每只蝶
阀前的压力钢管，经滤水器过滤后汇总在一根Dg150供水总管中，供各用水点使用。消防用水接至供水总管，厂房内设有消防栓。排水系统：主要排机组渗漏和机组检修排水，共用一套排水设备，安装了２台清水离心水泵，配套电动机为2*18.5KW，平时一台工作，一台备用，装设ＹＷ67－01型液位信号器进行控制，水位正常时停止运行，当水位升高时，工作泵自动启动，排水设两路排水，一路排至集水井，一路排至发电厂房外。检修时排水泵采用手动操作方式，两台同时工作。压缩空气系统：本站装有11ＺＡ－1.5／8型空气压缩机２台，气系统配有Ｐg=0.3Ｍ３贮气罐一只，平时空气压缩机一台工作，一台备用。水力监测系统：本站水力监测包括全厂性测量和机组测量两大部分。枢纽进水闸拦污栅前设有水位标尺，用于监测水位。尾水、蜗壳、顶盖设有压力监测仪表。温度检测采用ＴＤＳ－3000智能数字测控仪，测温元件采用Ｐt100测温元件，通过导线将机组各部位温度显示在测温制动屏上。起重机设备及金属结构：本站机组最重件为发电机转子，重11.4吨，安装ＱＤ16／3.2T－10m 电动双钩挢式起重机一台，跨度10m；金属结构设备主要分别布置在枢纽泄洪三闸、检修闸、进水闸、尾水检修闸，分别有闸门结构、拦污栅和起吊设备。泄洪闸尺寸为10*4.1—4.1m，进水闸门与拦污栅共采用一套5Ｔ电动葫芦起吊。检修闸门为10*4.1—4.1m闸门，选用QPJ—2*16—8移动起闭机，尾水检修闸门尺寸为2.584*1.219—7.04，选用5_吨电动葫芦起吊，
